Как осуществить подключение электричества к дому? Обзор вариантов

Учет особенностей конкретного дома в схеме

Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

https://youtube.com/watch?v=bguPW_ysZvk

Схема правильного монтажа электропроводки в частном доме своими руками

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

  • крыльцо (I);
  • тамбур (II);
  • санузел (III);
  • помещение для стирки (IV);
  • прихожая (V);
  • жилые комнаты (VI);
  • кухня (VII);
  • кладовая (VIII);
  • веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

  • силовой ящик (1);
  • квартирный щиток (2);
  • одно- или двухламповый светильник (3);
  • штепсельная розетка с защитным контактом (4);
  • однополюсный выключатель (5);
  • кнопочный выключатель (кнопка) для звонка (6);
  • звонок (7);
  • фонарь (8);
  • штепсельная розетка без защитного контакта (9);
  • штепсельная розетка с выключателем (10);
  • сдвоенный выключатель (11);
  • многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

Подключение электросети к дому

Если разрешение получено, необходимо подготовить все, что потребуется для подключения.

У вас может не быть на руках общей схемы электросети вашего участка или дома, но перед тем, как приступить к монтажным работам по непосредственному подводу питания, должна быть продумана и составлена схема подключения электричества, на которой будет обозначено, какие автоматы будут в электрощите, какой счетчик электроэнергии вы предполагаете поставить.

Продумайте, как будете заводить электрокабель в дом, как подключать его к электрощиту. Предварительно сделайте заземление на вашем участке – оно будет необходимо для обеспечения необходимо уровня электробезопасности.

Прежде чем завести силовой электрокабель в здание, вам необходимо на наружной стене здания или на специальной опоре установить специальный, водонепроницаемый бокс, в котором будет располагаться рубильник, и осуществляться подключение электричества от столба.

Только после этого рубильника, вы подключаете электрощит в доме.

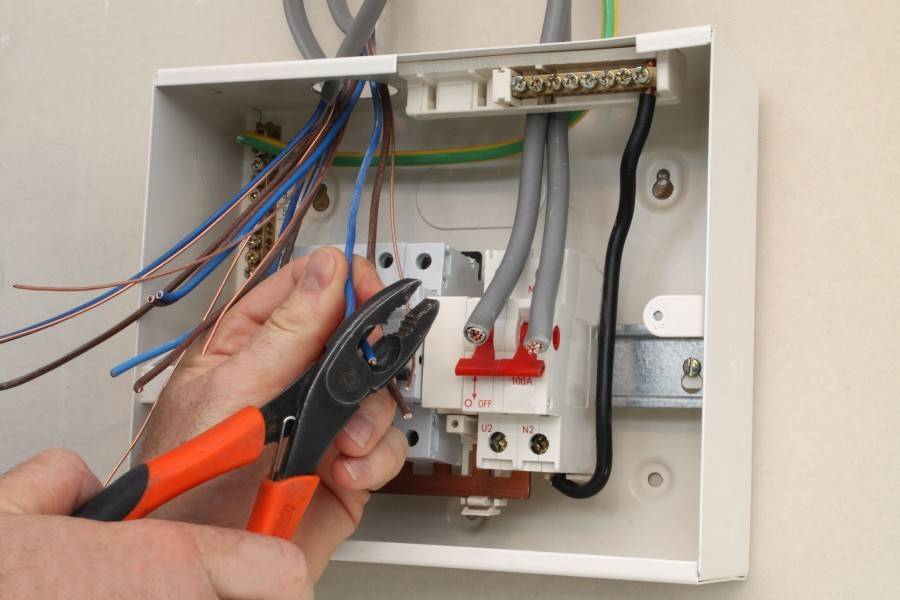

Согласно действующих тех. условий для подключения электричества, проводка в доме должна подключаться через специальные автоматы защиты: автоматический выключатель с защитой от перегрузки по току и устройство защитного отключения – так называемое УЗО.

Вы можете установить комбинированный автомат защиты, который будет совмещать в себе оба названых устройства.

Все электромонтажные работы на участке и в доме вы можете проводить самостоятельно либо обратиться к специалистам. Однако помните, что непосредственное подключение рубильника в герметичном боксе к линии электропередач – т.е. проводку кабеля от рубильника до столба, могут произвести только специалисты.

Что потребуется для устройства домашней проводки?

В первую очередь следует разобраться в структуре электрической сети. Она состоит из электроточек, связанных между собой и с силовой линией разного рода кабелями и проводами, защитных устройств и автоматических выключателей, контура заземления.

Не стоит путать провода и кабели. Первые – это проводники для внутренней разводки, которые могут быть одно- и многожильными, вторые стоят из нескольких проводов, объединенных общей защитной оболочкой.

При самостоятельном устройстве электрической проводки необходим огромный багаж знаний и умений: от расчетов сечения провода до навыков скручивания проводов и установки монтажных коробок

Кабели можно монтировать в земле, под водой, в бетонных конструкциях; их используют и для устройства домашней электросети, если требуется подключение мощных приборов или особая защита.

Расцветка проводов не случайна, она определена нормами ПУЭ. Не все следуют рекомендациям по правильному подключению, но в результате оно очень облегчает в дальнейшем ремонтные работы

Жилы проводов состоят из металлов, которые хорошо проводят электроток: меди и алюминия.

Медь считается более ценным материалом по ряду причин:

  • имеет большую плотность тока;
  • отличается износостойкостью и выносливостью на излом;
  • обладает меньшим сопротивлением при окислении;
  • не сжимается, как алюминий, поэтому не образует зазоров в соединениях.

Для внутренней стационарной проводки рекомендуется использовать одножильные медные провода, которые прочнее и надежнее многожильных аналогов.

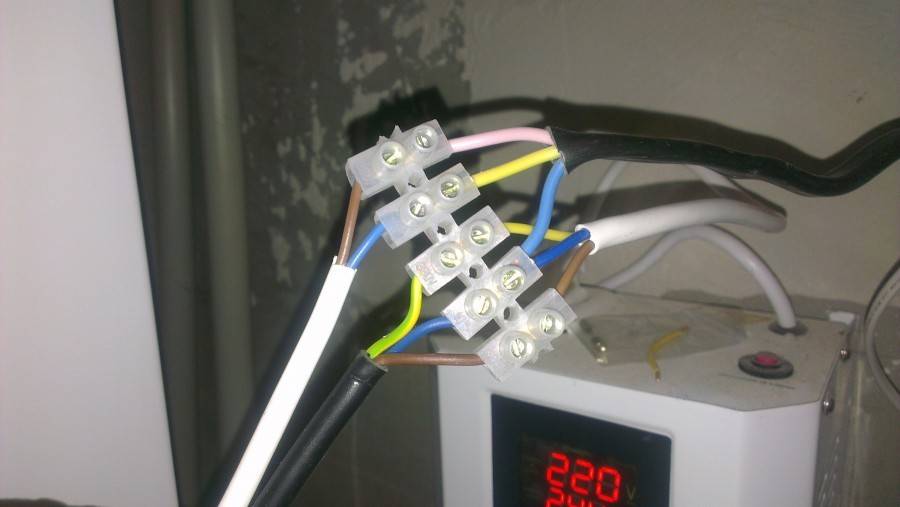

Скрутка медного провода с алюминиевым – непростительная ошибка. Эти материалы имеют разные характеристики, поэтому контакт между ними никогда не будет прочным и безопасным. Если возникла необходимость, следует воспользоваться переходниками – клеммами из стали

Виды кабелей и проводов для электромонтажных работ:

  • ВВГ (от 1,5 мм² до 10 мм²) и его аналог NYM – оба многофункциональны;
  • ПВС – для подключения светильников;
  • ПВ1 – для электрощитов;
  • ПВ3(6 мм²)  – для монтажа СУП.

Разновидности ВВГ также могут оказаться полезными: ВВГ-П (плоский), ВВГнг(А), ВВГнг(А)-LS и др.

Кроме выбора проводов или кабелей важно разбираться в системах заземления, которые гарантируют безопасное использование электроприборов. В частном доме обязателен монтаж заземляющего контура, в городских квартирах обычно заземляют ванну и бытовые приборы. Существует несколько строгих правил: например, нельзя подключать заземляющие провода к металлическим коммуникациям или производить самостоятельные работы в электрощитке

Существует несколько строгих правил: например, нельзя подключать заземляющие провода к металлическим коммуникациям или производить самостоятельные работы в электрощитке.

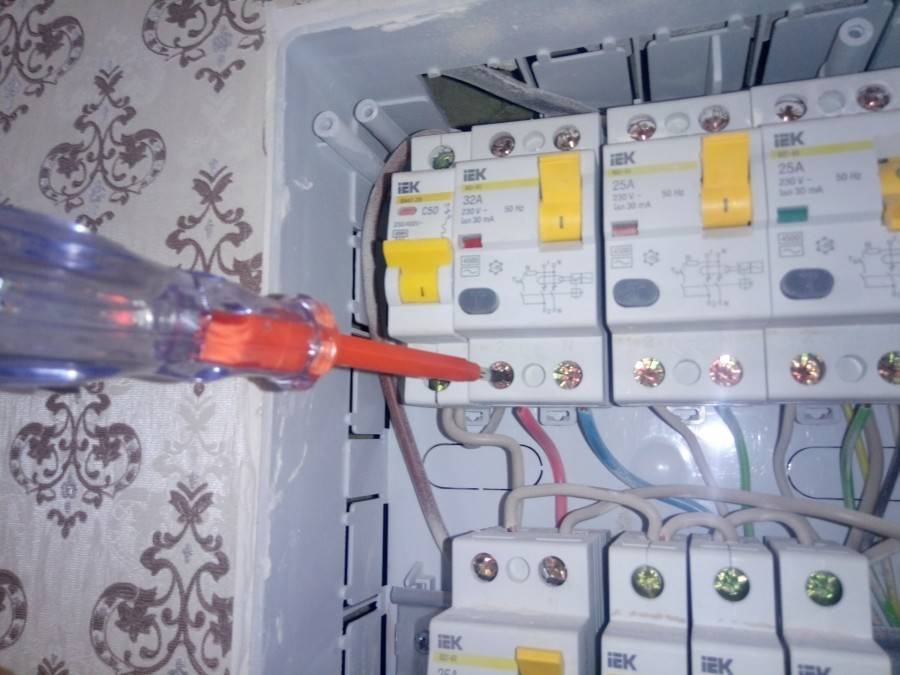

Установку УЗО и автоматов-выключателей, а также любые монтажные работы в электрическом щите лучше поручить квалифицированным электрикам, имеющим допуски. Они смогут правильно определить нагрузку и подобрать автоматический выключатель.

Порядок действий

Работы по электрификации садового участка начинают с подачи заявки в специализированную организацию.

Это делают даже в том случае, если присоединение к централизованной сети в ближайшее время не планируется.

Обращение в соответствующие организации

При необходимости провести электричество на даче необходимо подать заявку в ближайшую РЭС. При посещении организации составляют письменное заявление на получение разрешения.

В нем указывают:

  • данные о владельце дачи;
  • расположение участка;
  • планируемую мощность.

Список необходимых документов для подачи заявки

Перед обращением в сетевую компанию подготавливают такие документы:

  • свидетельство о праве собственности на земельный участок (при наличии дома собирают бумаги и на него);
  • доверенность (при оформлении договора другим лицом);
  • план электрификации участка и имеющихся на нем построек.

Разработка проекта

После подписания договора составляют схему подведения электроэнергии. Для этого требуется наличие специфических навыков. Если таковых нет, обращаются к проектировщикам. Исполнителем может быть сетевая организация или частное бюро. Правильный выбор проектировщика — залог получения качественного плана, отсутствия проблем на стадии согласования в энергетической компании. Монтажные работы ведутся с учетом схемы. Отклоняться от нее нельзя. Индивидуальный проект не требуется при подключении дома к централизованной сети мощностью до 20 кВт.

Сроки подключения

Проведение электричества осуществляют в течение 4 месяцев после подачи заявки. Такой срок действует в случае отсутствия планов по строительству или реконструкции объектов энергоснабжения. В некоторых случаях срок рассмотрения заявки увеличивается до 6 месяцев.

Для работ потребуются столбы, кабели и вспомогательные средства. Они устанавливаются за счет сетевой компании.

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Наглядно про подключение электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Основные рабочие параметры, по котором производится расчёт кабеля

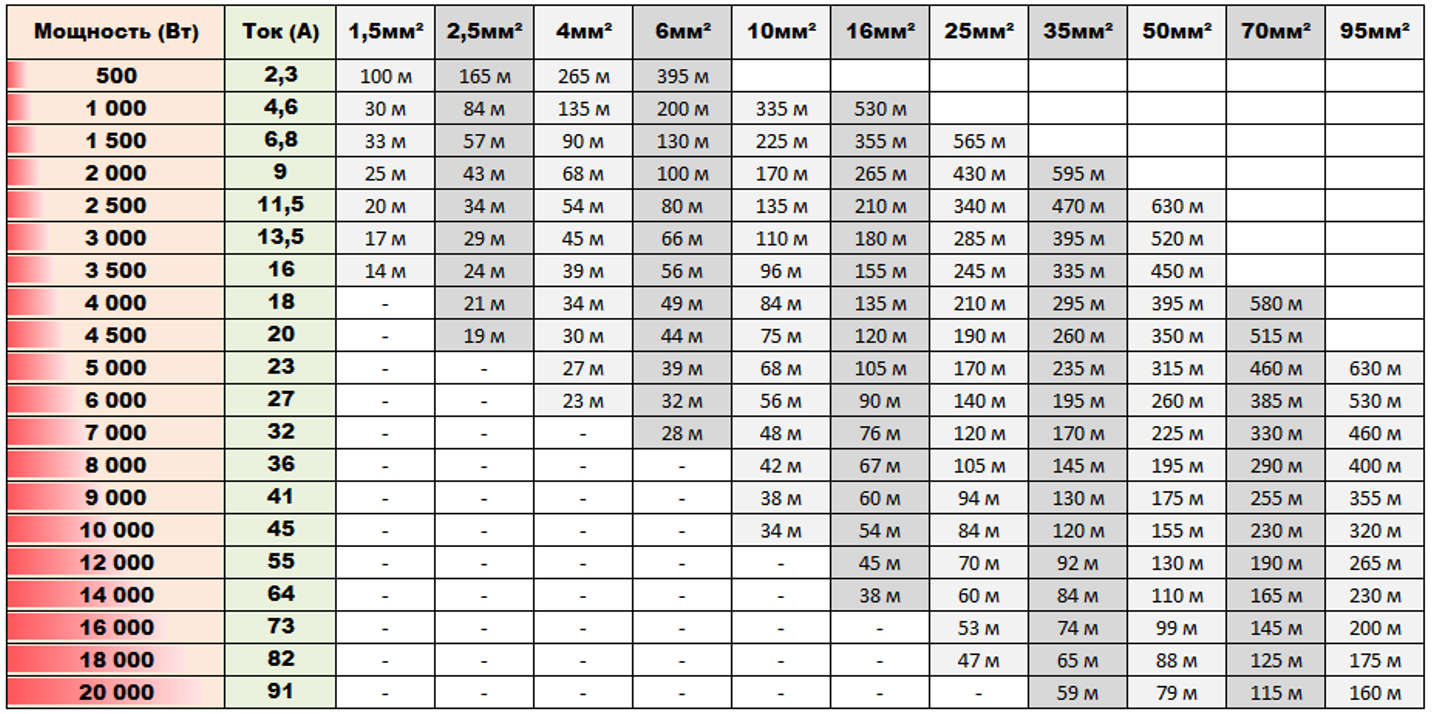

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

  1. Узлы электропитания от линии ввода
  2. Предохранительные устройства защиты от короткого замыкания
  3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
  4. Расположение линий электропередач – то есть, проводов
  5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

  1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
  2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
  3. Поворот трассы должен осуществляться только под прямым углом.
  4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
  5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
  6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  7. В каждой комнате должна быть обязательно распределительная коробка.
  8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

  • схема электропроводки в трехкомнатной квартире;
  • схема электропроводки в однокомнатной квартире.

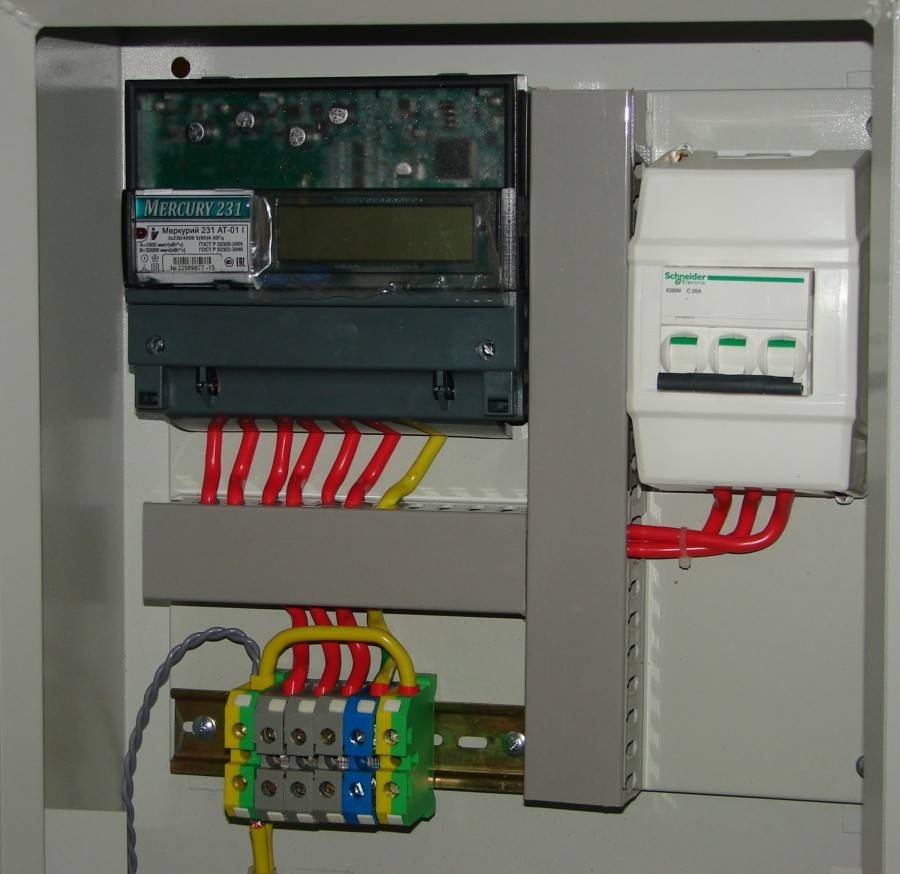

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Частые ошибки при монтаже

А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком. Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров

В противном случае придется ставить дополнительную опору или делать трубостойку

Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.

Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.

Ошибка №18
Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.

Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.

Ошибка №19
Не крепите анкерный кронштейн к элементам кровли (ветровик).

Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!

Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.

Ошибка №20
Также не рекомендуется крепить СИП на боковую стену здания.

Дело здесь в сосульках, которые по весне при падении часто повреждают провода.

Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.

Спуск кабеля к распредшкафчику должен быть защищен гофрой.

Ошибка №21
Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.

На деревянных стенах нужно использовать металлорукав.

Ошибка №22
Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.

Это защита от проникновения влаги в разделанный кабель.

Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.

На 25 и 32 гофру она липнет отлично.

Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.

При этом трубка должна быть не прямой, а с загнутым к низу концом.

Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.

Ошибка №23
Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.

Вот наглядный пример подтверждающий данную проблему.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.

Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.

В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.

Ошибка №24
Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.

Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.

Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.

Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.

Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.

Ошибка №25
Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.

Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.

Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.

https://youtube.com/watch?v=GYs2IU8b3_w%3F

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

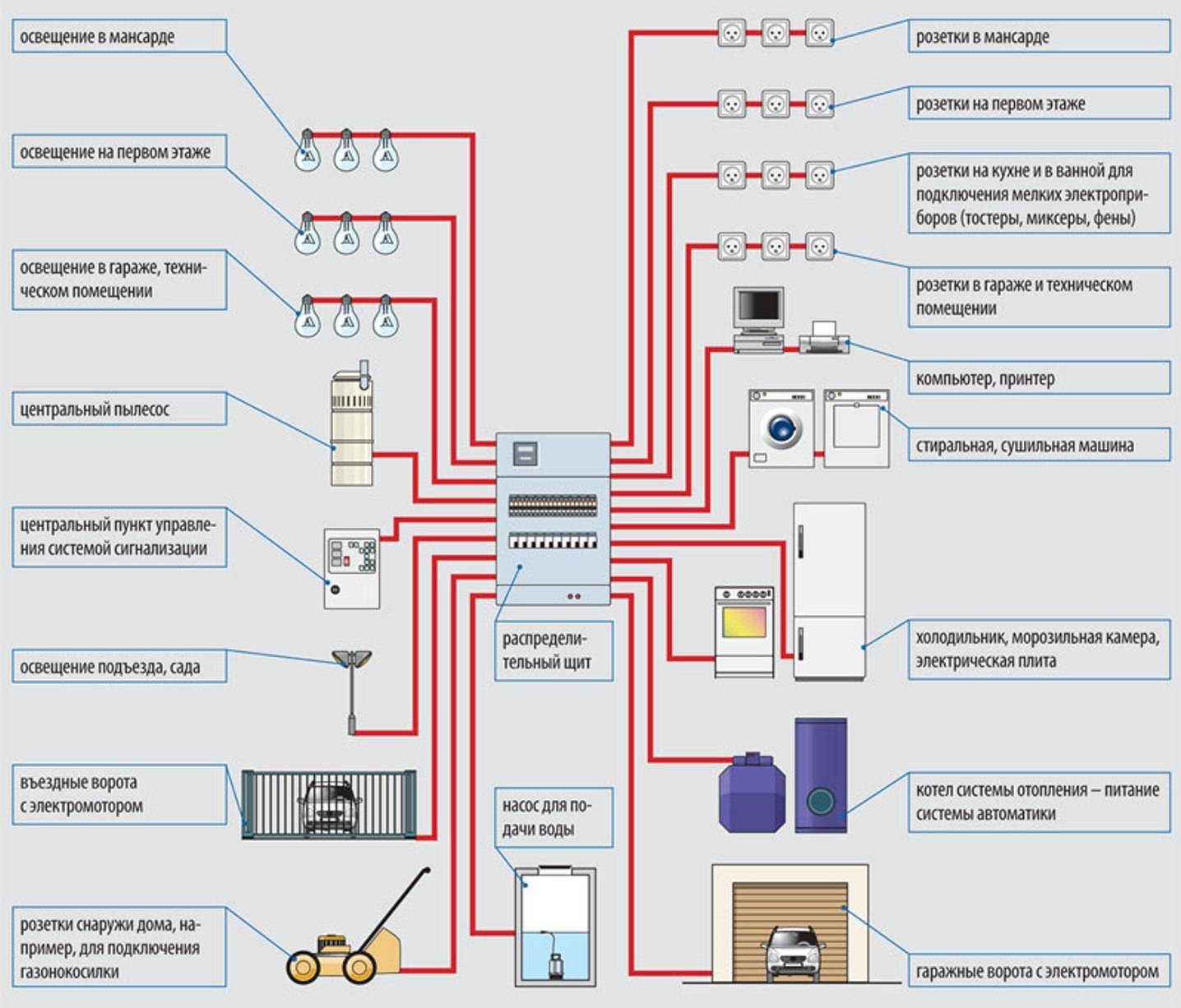

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

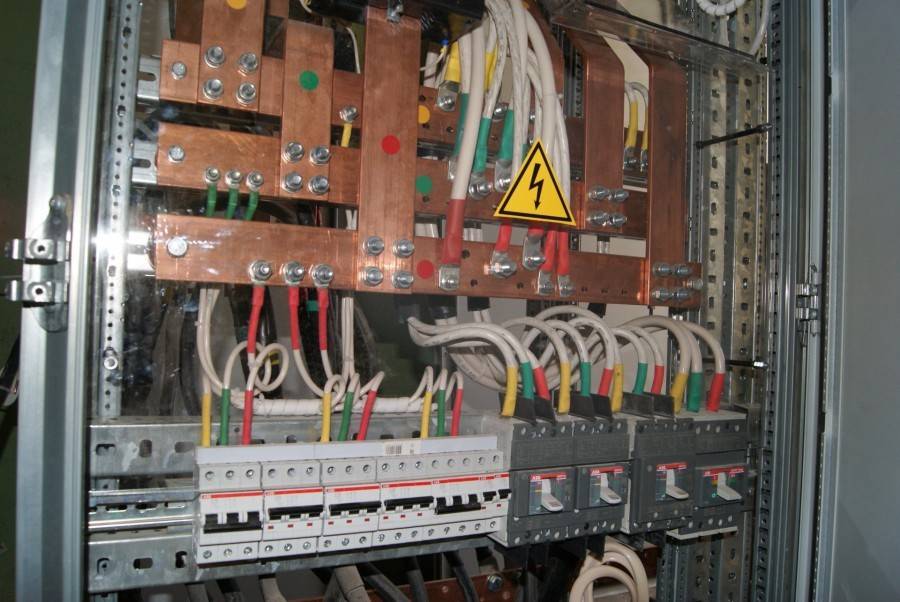

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Отказ в подключении и дальнейшие действия

Отказ в подключении к сети может быть предоставлен по следующим причинам:

  • подан не полный пакет документов;
  • план и перечень составлены неверно;
  • документы поданы в компанию, обслуживающую не заявленную территорию, а другую;
  • отсутствует техническая возможность.

В случае отказа можно устранить причины отрицательного решения или обратиться в суд с заявлением об обжаловании действий или бездействия организации.

Подключение участка без построек к электрической сети реализуется точно так же, как и подключение надела со строениями. Необходимо выполнить ряд последовательных действий, а также выявить и обеспечить техническую возможность. Стоимость подключения, если не превышены установленные нормы, будет составлять всего 550 рублей, но при превышении расстояния потребуется оплатить дополнительно каждую единицу потенциально потребляемой мощности и дополнительное расстояние для подключения.

Прочтите: Приватизация земельного участка, находящегося в аренде

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

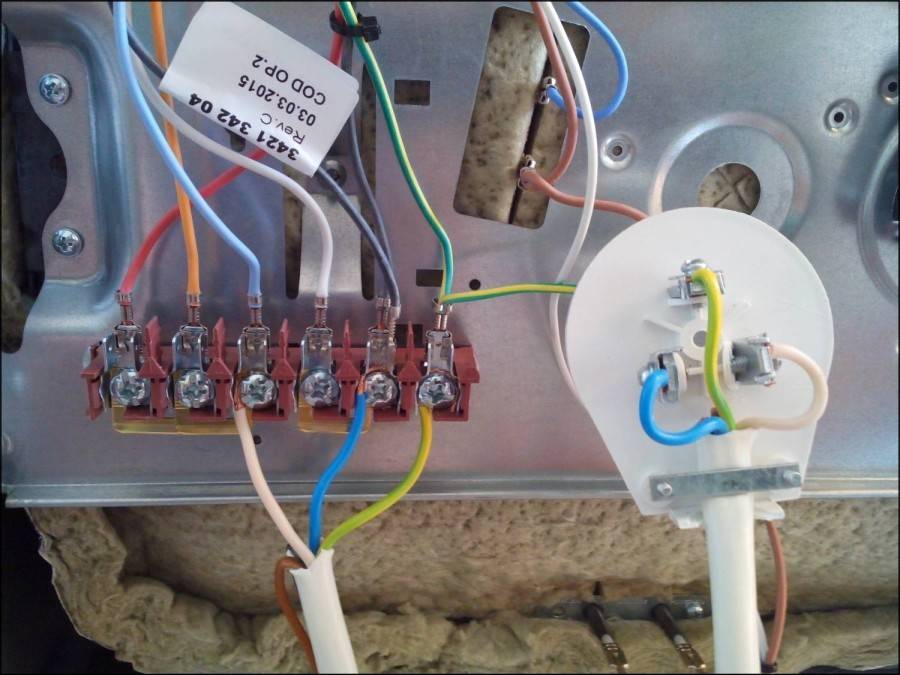

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него.

Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

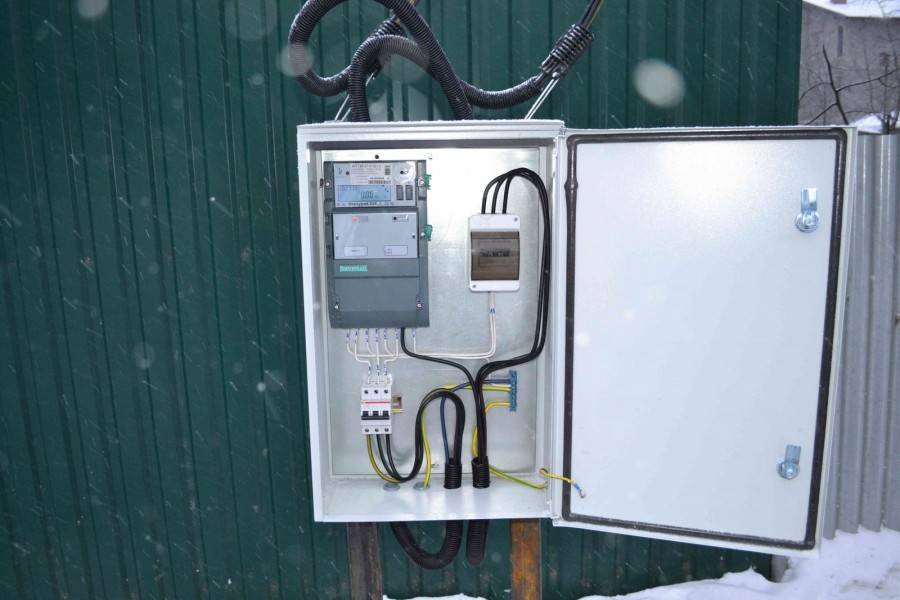

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

  • точку ввода силовой линии;
  • места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом

Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

В заключение

Развести провода в доме своими руками не так сложно, если имеется желание и некоторые познания в сфере электричества. При этом не следует сбрасывать со счетов тот факт, что это большая ответственность, поскольку ошибки способны привести к плачевным результатам. Халатное отношение может привести к поражению электрическим током, а также к возгораниям, вследствие коротких замыканий. В последнее время намечается тенденция к тому, что соответствующие органы вряд ли дадут разрешение на подключение, если электропроводка разводилась не специалистами, представляющими фирмы, которые заняты подобными видами работ.

К сожалению, энергогенерирующие компании и их службы, не дают разрешения на заявленные мощности, ограничивая потребление на уровне 5 кВт. С другой стороны, этой мощности вполне хватает на подключение и эксплуатацию основных электрических бытовых приборов. К тому же, электрические системы, распределяющие электричество, находятся не в лучшем состоянии и по проводам невозможно передать любое количество электрической энергии. Чтобы повысить энергопотребление, необходимо модернизировать все линии электропередачи, а это практически невозможно. Мало того, намечается устойчивая тенденция к экономии, в том числе и в сфере энергетики.

Сборка распределительной коробки.

Watch this video on YouTube

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
