Как подключить дифференциальный автомат

Селективная схема

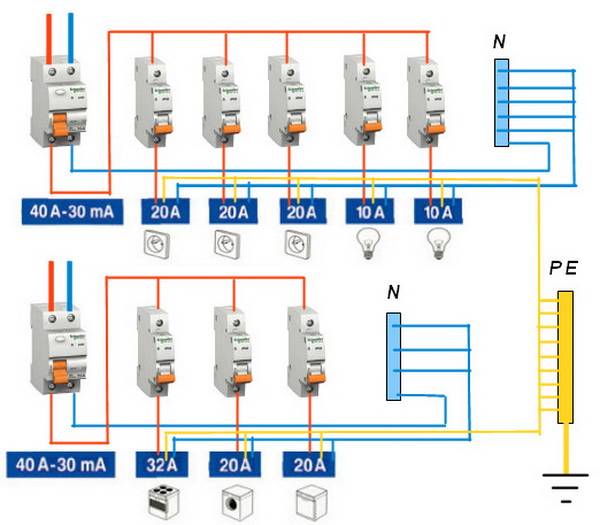

Начнем с того, что дифференциальные автоматы есть двух видов: селективные и неселективные. Первые в своей маркировке имеют букву «S». Если рассматривать первую схему подключения, то если в ней установить неселективный автомат, который сработает по трем вышеописанным причинам, то все группы будут тут же обесточены. Как это и говорилось выше.

Появление селективных дифавтоматов решило проблему отключения всех групп. То есть, если в одной из них произойдет короткое замыкание или два других нарушения, то прибор отключит именно эту группу.

Многие могут задаться вопросом, ведь автоматы и дифавтомат были подобраны по току утечки. К примеру, дифференциальный прибор на 100 мА, а автоматические выключатели на 30 мА. Но данный подбор не влияет на селективность работы самой собранной схемы. Хотя правильно подбирать элементы необходимо обязательно. Да и правильно подключить дифавтомат надо тоже уметь.

Принцип работы защитных устройств

Необходимо отметить, что схемы подключения УЗО или дифавтомата идентичны. Единственное отличие – это отсутствие автоматического выключателя, как единицы, в схеме, где устанавливается дифференцированный автомат. Сама же схема основывается на сравнении двух векторов направления токовых нагрузок, один из которых входит в устройство, второй выходит из него. При этом должен соблюдаться баланс, который определяют установленные предельные величины. Как только данный баланс нарушится, электрическая сеть отключается.

Сама схема подключения, а точнее сказать, ее база, может быть разной. Вариаций на эту тему много, например, на основе электромагнитных реле или элементов полупроводникового типа. Чтобы разобраться в ней, необходимо начать с простейшего, поэтому рассмотрим схему подключения УЗО или дифавтомата в однофазную сеть.

На рисунке сверху видно, как работает УЗО, если в сети нет тока утечки. То есть, два тока I1 и I2 имеют одинаковую величину и направлены в противоположные стороны. При этом и магнитные потоки ФN и ФL имеют одинаковую величину и направлены в противоположные стороны. Кстати, магнитные потоки образовываются от протекающих по проводу фазы и нуля токов. А так как их величины одинаковые, то суммарный магнитный поток будет равен нулю.

По сути, это идеальная работа УЗО или дифференцированного автомата, которой на практике, конечно, не существует. Всегда в магнитном поле устройства есть какой-то дисбаланс, и потоки ФL и ФN не равны между собой. Хотя эта разница не столь существенна, очень мала, так что на работу самого защитного прибора не влияет.
