Система электроснабжения частного дома – лучшие варианты

Виды АКБ для источника бесперебойного питания

Аккумулятор для шуруповерта

Аккумуляторы для дома, используемые как резервное электроснабжение или в качестве основной коммуникации с альтернативным источником питания, в зависимости от своей конструкции бывают нескольких видов:

  1. Свинцово-кислотные АКБ – это блоки, в которых электролит расположен внутри металлической сетки, между которыми находятся синтетические волокна, пропитанные жидкостью. Данные батареи широко используются для источников бесперебойного питания, так как быстро заряжаются и выдают большее количество энергии. Но в связи с тем, что структура свинцовых пластин пористая, срок службы подобных деталей весьма ограничен и составляет не более пяти лет;
  2. Гелиевые аккумуляторы – это сложно устроенный агрегат, накапливающий и отдающий электрический ток, внутри которого вместо жидкого электролита расположен пропитанный гель. Он контактирует со стержнем, возникает электрохимическая реакция, но, благодаря свойствам геля, побочного эффекта в виде газа не возникает, поэтому эти батареи изготавливаются в герметичном корпусе.

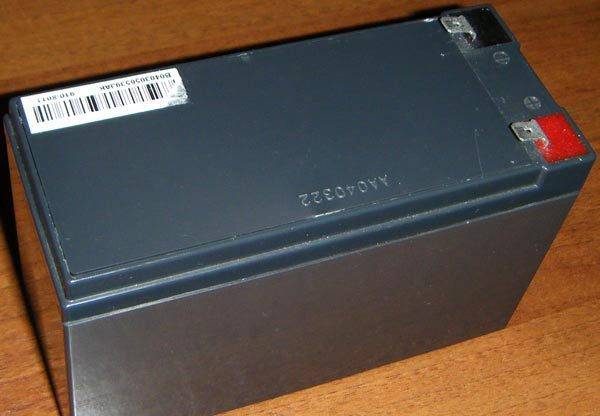

Свинцово-кислотный АКБ

Таким образом, исходя из физико-химических свойств перечисленных АКБ, можно сделать вывод, что резервное электроснабжение лучше устраивать, используя гелиевые батареи, так как они обладают глубоким разрядом, что очень важно при необходимости обеспечить электричеством частный дом во время отключения основной линии. А для организации источника бесперебойного питания по альтернативной схеме лучше подходит АКБ, созданный по свинцово-кислотной технологии

Важно! В обоих типах батарей, так как выделения газа являются минимальными, корпус изготавливается герметичным, и обслужить его не получится. После выработки своего ресурса изделие подлежит утилизации согласно техническим требованиям

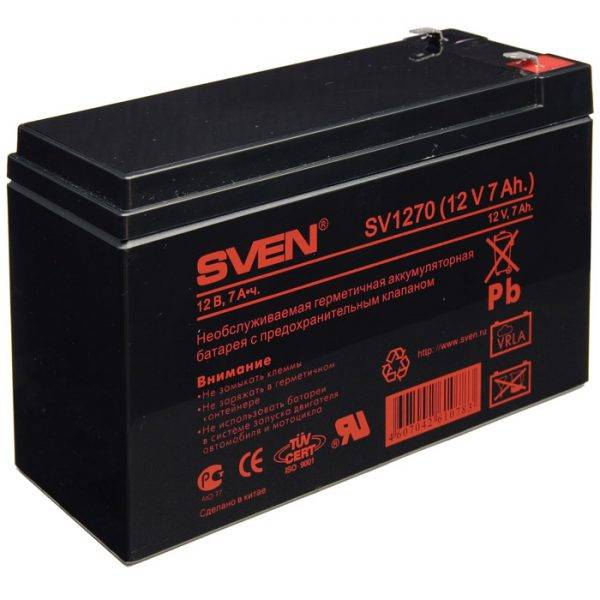

Гелиевый АКБ в герметичном корпусе

Многие собственники индивидуального жилья, выбирая аккумуляторы для дома, используемые при отключении электричества, в целях экономии пытаются заменить более дорогие гелиевые или свинцово-кислотные АКБ простыми батареями с жидким электролитом, которые предназначены для автомобилей. Конечно, их стоимость значительно ниже, но и функции, которые они выполняют, отличаются. Данный агрегат предназначен для максимальной выдачи тока определенного номинала и мощности, чтобы раскрутить стартер двигателя и выполнить его запуск. Он обладает хорошими характеристиками по короткому импульсу, но для длительной работы не подходит, так как быстро разряжается. К тому же его подзарядка занимает значительно больше времени, чем гелиевые или свинцово-химические АКБ.

Кто подключает и где брать разрешение?

Перед подключением составляется договор с электросетевой организацией и хозяином участка. Подключаться следует специально предназначенным для этого оборудованием — это зажимы HEGEL 733 до 35 кв.мм

Все работы внутри участка по проводке электрических кабелей осуществляются самим владельцем участка. После этого нужно будет составить схему расположения электрических сообщений, если сетевая организация одобрит проведенные работы, то в 30-дневный срок они по закону обязаны произвести подключение, с выдачей документов.

Заявление и разрешение на подключение к городской электросети:

Какая стоимость подключения?

Стоимость подключения зависит от региона, в каждой области свои тарифы, но она в среднем не превышает 550 рублей за подключение к линии в 15 кВт. Это зависит от расстояния до близлежащих электросетей.

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

В каких случаях необходим ИПБ

Состояние электрических сетей на отечественных просторах желает быть лучшим. Колебания параметров проходящего по ним тока стало явлением обыденным и довольно частым. А это может привести к выходу из строя работающего под напряжением домашнего оборудования. Ведь колебания питающего напряжения имеет определенные параметры. Так для электроприборов этот показатель не должен превышать 7 процентов от номинала. У цифровой техники он еще ниже и составляет около 3 %.

Основными проблемами, которые вызывают полное отключение питания или перепады в сети являются:

  • Аварийные ситуации, приводящие к отключению питания;
  • Импульсные высоковольтные помехи большой продолжительности;
  • Кратковременные и долговременные всплески напряжения;
  • Высокочастотные помехи.

Вот из-за таких явлений в сети и происходит выход бытовой электротехники из строя. Решением данной проблемы может стать созданная система бесперебойного электрического питания для дома. В ее состав может входить генератор и ИБП. Первые обладают большой мощностью и способны работать длительное время. На отечественном рынке можно приобрести генераторы китайского производства с хорошим сочетанием качества и цены.

Смотрим видео, устройство и принцип работы ИПБ:

https://youtube.com/watch?v=GOzyJ3DCgOo

Минусом данного вида оборудования считается потребность в регулярной замене масла и фильтра примерно через каждые 100 часов работы. Агрегаты отличаются большой шумностью и выделением выхлопных газов. К тому же возникает необходимость оборудовать специальное место хранения топлива.

Бесперебойник для дома также имеют недостатки, в частности — высокая стоимость, которая зависит от мощности аккумуляторных батарей. Но, приобретая устройство, вы устраняете риски, которые связаны с токовым колебанием в сети.

Его преимуществами являются:

  1. Отсутствие шума;
  2. Небольшие размеры и компактность;
  3. Большой срок службы;
  4. Нет надобности в дополнительном обслуживании;
  5. Возможность осуществлять регулировку нагрузки и расхода заряда.

Источники бесперебойного питания для частного дома смогут обеспечить автономную работу имеющегося оборудования на протяжении определенного времени, которое необходимо для безопасного отключения или продолжения работы.

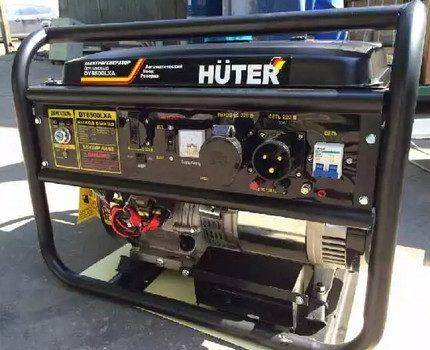

Особенности работы генераторов

Генератор – это самый быстрый и простой способ обеспечить частный дом электричеством. Для работы агрегат использует бензин или дизельное топливо и в результате его сжигания выдает необходимое количество энергии.

Главным преимуществом является полная независимость устройства от сезонных изменений и погодных колебаний. К недостаткам относится обязательное наличие на участке специально оборудованного хранилища для топлива, рассчитанного на объем от 200 литров.

Дизельная генераторная установка удобна и проста в эксплуатации, но для полноценного функционирования ей необходимо получать не менее 250 мл горючего в час. Мощные станции, способные обеспечить энергией небольшой частный домик с фактическим потреблением ресурса в несколько киловатт за сутки, будут «есть» примерно литр солярки в течение 60 минут

Чаще всего бензиновые и дизельные генераторные установки используют в качестве резервных или временных источников получения электроэнергии. Это обусловлено тем, что для полноценной работы приборы требуют значительных объемов горючего, стоимость которого постоянно увеличивается.

Мощный бензиновый или дизельный генератор способен при наличии нужного объема топлива обеспечить бесперебойную подачу электричества. Однако устройство в процессе работы производит очень много шума. Чтобы не страдать из-за нежелательных звуков, стоит разместить агрегат в одном из прилегающих хозяйственных помещений, расположенных на некотором расстоянии от собственного жилья и соседских домов

Само оборудование тоже имеет высокую цену и нуждается в профилактическом обслуживании. К более выгодным вариантам генераторных установок относят газовые агрегаты. Они не нуждаются в бесперебойных поставках горючего и не требуют наличия хранилища для топливных материалов.

Однако полноценную работу этих приборов обеспечивает такой пункт, как обязательное подключение к центральной газовой сети, что далеко не всегда является возможным и доступным.

Установка в доме газового генератора осуществляется только на основании пакета разрешительных документов и при обязательном участии в монтаже бригады мастеров из местного газораспределительного предприятия. Подключать к газопроводу прибор самостоятельно не рекомендуется во избежание потенциально возможных в будущем утечек и различных неполадок

Именно из-за этих сложностей генераторы редко выбирают в качестве основного источника для поставки электричества в частный дом.

Зато генераторы – идеальное решение для временного использования, к примеру, на время строительства загородного дома и оформления документов для его подключения:

На протяжении первых этапов строительства генератор послужит основным источником энергии, а после оформления документов и получения разрешений на подключение к общей энергосети, он станет резервным оборудованием и безусловно не раз пригодится.

Рейтинг лучших источников бесперебойного питания

Рейтинг ИБП для дома и дачи 2020 года представлен устройствами двойного преобразования, а также резервными и интерактивными источниками бесперебойного питания. В символические Топ-5 включены:

  1. APC by Schneider Electric Smart-UPS RT 10000VA 230V. Десятикиловатная модель с двойным преобразованием известного американского производителя, выпускающего лучшие ИБП для дома. Устройство рассчитано на жесткие условия работы и продолжительный автономный режим. Оснащено долговечной аккумуляторной батареей с системой интеллектуального подзаряжания. На выходе гарантирует чистую синусоиду. Предусматривает несколько эффективных «байпайсов» (обходных путей). Отлично подходит в качестве ИБП котла отопления. Единственный недостаток – высокая цена – от 400 тыс. рублей.
  2. Powercom VANGUARD VGS-2000XL. Еще один представитель ИБП двойного преобразования. Оригинальная схема «байпайса» обеспечивает высокое быстродействие и КПД. Рассчитан на питание двух периферийных устройств. Оснащен тремя АКБ NPW36-12 с емкостью 7 Ач. Применим в быту и производственных целях. Цена – 49–62 тыс. рублей.
  3. Eaton Ellipse ECO EL650. Резервный ИБП, выпускаемый одноименной машиностроительной корпорацией из США. Выделяется качеством сборки, компактным и прочным корпусом. Оборудован четырьмя выходными розетками с защитой по напряжению по технологии AVR. Предусматривает самодиагностику АКБ. Прост в настройках и эксплуатации. Цена – от 11,5 тыс. рублей.
  4. Powercom RAPTOR RPT-2000AP. Интерактивный источник бесперебойного питания из Кореи. Выделяется простым и лаконичным дизайном с минимальным количеством элементов управления. Предусматривает нагрузку из шести независимых потребителей. Имеет солидный запас мощности. Длительный срок эксплуатации и относительно невысокая стоимость омрачены шумностью вентилятора. Цена – от 10,7 до 12,2 тыс. рублей.
  5. Powercom WOW-850 U. Компактный корейский ИБП резервного типа, который при невысокой цене наделен множеством полезных функций. Среди преимуществ девайса отмечают бесшумность, емкостной и надежный аккумулятор на 12 мАч и защиту розеток от попадания посторонних предметов. Цена – около 6,5 тыс. рублей.

Однозначно указать какой лучше источник бесперебойного питания сложно. Каждой характерны свои нюансы, достоинства и недостатки. На выбор влияет известность производителя, а также цель приобретения устройства. Увеличение количества потребителей не всегда оправдано, а некоторые функции при определенных условиях бесполезны.

Самостоятельное подключение к сети дома

Подключение инверторного ИБП к сети дома – простая процедура, не требующая присутствия специалиста. Большинство приборов активируются согласно общему алгоритму, который можно рассмотреть на примере ИБП для котла отопления:

  1. После распаковки бесперебойника, к нему подключают аккумуляторную батарею, придерживаясь маркировки проводов и соответствующих обозначений. Как правило, красный цвет соответствует «+», а черный указывает на «-».
  2. С помощью сетевого кабеля ИБП соединяют с общей сетью и проверяют работоспособность по встроенным индикаторам.
  3. Источник обесточивают и соединяют с котлом. В большинстве случаев нагрузочные розетки расположены с тыльной стороны прибора. При включении газовых котлов необходимо учитывать соответствие нейтрали и фазы, иначе в работе отопительного оборудования возможны сбои.
  4. Собранную схему запускают в штатном режиме и имитируют пропадание напряжения, что делают с помощью автомата на распределительном щитке.
  5. При нормальном подключении ИБП издаст характерный звуковой сигнал и оповестит пользователя о переходе на резервное (автономное) питание соответствующей индикацией.

При подключении ИБП к сети необходимо учитывать его мощность. При планировании высокой нагрузки следует позаботиться об отдельном питающем кабеле и автомате.

Варианты установки электрического теплого пола

В зависимости от выбранного напольного покрытия и типа электрического «тёплого пола» возможны несколько вариантов его установки:

  1. монтирование в слой стяжки, после чего на неё укладывается напольное покрытие;
  2. если планируется на пол положить керамическую плитку, то «тёплый пол» укладывается на стяжку, а затем поверх него – плитка;

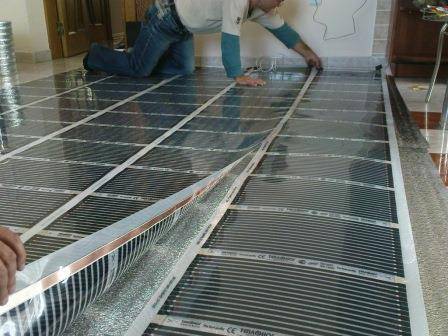

  3. «тёплую плёнку» стелют непосредственно под напольное покрытие (деревянный пол, линолеум, ламинат, ковролин).

Особенностями первых двух вариантов укладки является то, что первоначально расстилается слой гидроизоляции, а затем утеплителя. Поверх заливается слой стяжки. Если же квартира, оснащаемая тёплым полом, располагается не на первом этаже, а помещение, находящееся этажом ниже, утеплено; то на гидроизоляции, утеплителе и стяжке можно сэкономить и уложить «тёплый пол» непосредственно под плитку. Однако в любом случае сначала следует досконально изучить инструкцию.

При укладке плёночного «тёплого пола» дополнительная заливка стяжки не требуется. Сначала вся поверхность пола устилается утеплителем, в качестве которого лучше использовать вспененный полиэтилен с фольгированной поверхностью. Затем устанавливаются электроэлементы, а потом, при необходимости, слой гидроизоляции.

Модели

Выбрать идеальное устройство бесперебойной энергии можно, ориентируясь на количество кВт, которое механизм способен передавать без снижения частоты. Немаловажным фактором является цена.


Лучшие бюджетные марки бесперебойников являются импортными. Модель BACK-UPS CS 500VA 230V (BK500EI) от производителя APC имеет резервную схему и заряжается всего 6 часов. Выходное напряжение устройства составляет 230 Вольт. Работать механизм может в течение пяти минут при усиленной подачи энергии для компьютера и электрических компонентов.

Выходная мощность достигает 500 ВА, мощность батареи составляет 300 ват. Присутствует устройство для предотвращение перегрузки. Модель радует компактными и небольшими габаритами 91x165x284 мм, а весит всего 6.32 кг. Цена данного устройства составляет 3 094 рублей. Нет автоматической регулировки напряжения. На перебои в сети устройство реагирует за 4-8 мс.


Back Power Pro 500 от производителя Ippon. Ибп заряжается за 4 часа. Мощность его батареи составляет 250 Вт. Есть автоматическая регулировка напряжения, блок весит всего 6 кг. Покупателей порадует цена — всего 1 788 руб. Его габариты: 100x140x330.

Warrior WAR-500A весит всего 4 кг, а его цена составляет 1 529 рублей. Мощность аккумулятора всего (250 Вт). Устройство подзаряжается 6 часов, а работает 8 минут.


PRO550X от Tripp Lite подзаряжается дольше вышеперечисленных моделей — 11 часов. Работает устройство в течение 4 минут, его мощность составляет 275 Вт. Отсутствует управление с ПК. Механизм весит 4.2 кг, а его цена составляет 2 468 руб.

Однофазный ввод или трехфазный – что лучше?

В сравнении с недавним прошлым объемы потребления электрической энергии в домах сегодня значительно возросли. Перечень электроприборов, применяемых в повседневности, постоянно расширяется, причем многие из них, например, бойлеры, являются довольно мощными. В связи с этим многие домовладельцы стремятся оформить вместо обычного однофазного подключения трехфазное.

Такое решение не всегда является оправданным. Прежде всего, 3-фазное подключение не означает само по себе, что у пользователя будет возможность «повесить» на него увеличенную нагрузку. Предельная потребляемая мощность назначается Энергосбытом (указывается в ТУ на подключение) и в общем случае составляет 15 кВт – как для 3-фазного, так и для 1-фазного подключения. При этом счетчик, УЗО и вводный автомат на 3 фазы имеют гораздо большие размеры, чем те же устройства в 1-фазном исполнении.

Схема трехфазной проводки в частном доме

Когда же действительно стоит отдавать предпочтение варианту с 3-мя фазами? В первую очередь, при необходимости подключения 3-фазного электрооборудования. Такое исполнение имеют мощные агрегаты, например, электрокотел или двигатель с большим крутящим моментом.

Нормы предписывают подключать на 3 фазы оборудование с мощность от 12 кВт и выше, но опытные электрики рекомендуют выбирать приборы в 3-фазном исполнении уже от 7 кВт.

Однако, и при наличии только 1-фазных потребителей 3-фазное подключение может оказаться более предпочтительным в силу некоторых достоинств, о которых будет рассказано ниже.

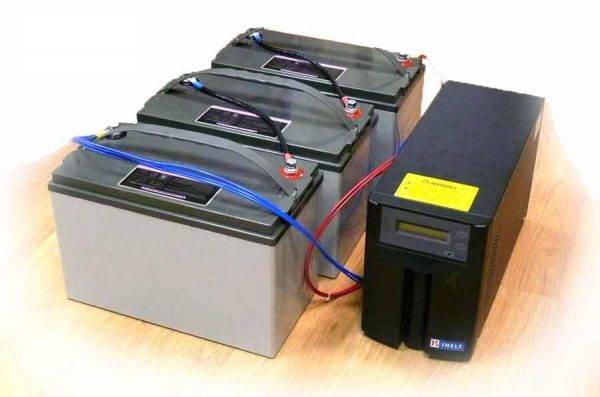

Источник бесперебойного питания

Для обеспечения снабжения электрическим током жилого помещения без перерыва существует несколько видов ИБП, которые классифицируются по исполняемым функциям. К ним относятся:

  1. Комплекс агрегатов, призванных подключаться автоматически при нарушении снабжения сетевой электроэнергии. Во время аварийных ситуаций автоматика самостоятельно принимает решение и подключает резервный источник питания, снабжающий дом и основные бытовые приборы. При этом сетевая линия отключается до момента возникновения подачи энергии;
  2. Постоянный источник электроснабжения. Эти приборы призваны обеспечивать постоянное снабжение электричеством жилой дом, что создает независимую от центральной линии систему, которая способна генерировать и накапливать энергию, используя аккумуляторы.

В обеих указанных выше системах имеется аккумуляторная батарея, которая является неотъемлемой их частью и используется в качестве накопителя и хранилища тока.


ИПБ

Также ИБП можно классифицировать, основываясь на принципе генерации электричества. В каждом из агрегатов есть свой источник питания: в первом случае это АКБ, которая накапливает ток во время работы приборов от центральной сети, а во втором – в качестве генерирующей силовой установки могут выступать солнечные батареи, бензиновый или дизельный генератор или ветряк. Подобная система особенно выгодна в отдаленных участках, при отсутствии поблизости центрального снабжения электричеством.

Как выбрать подходящий

Выбирать ИБП следует, исходя из ситуации, в которой он вам понадобится. Если компьютер мощный или вы используете локальную сеть, то лучше выбирать самый дорогой и мощный бесперебойник, который обеспечит стабильную работу сети. Идеальным вариантом в этом случае станет устройство с двойной схемой.

Для поддержания работоспособности небольших компьютеров, а также электрических приборов в дачах и коттеджах лучше воспользоваться обычными ИБП с небольшой мощностью на базе интерактивной или резервной схемы. Важным фактором является предпочтительная ценовая категория, в рамках которой подбирается машина.

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

  • Выяснить максимальную мощность в электросети;
  • Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

  1. Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
  2. С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:

    • Нарезаем провода на нужные длины и делаем сечение;
    • Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

  • Кабель прокладывается только под прямым углом;
  • Провода не должны пересекаться;
  • Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

  • Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
  • Розетки следует расположить на высоте 30 см от пола;
  • Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

  • Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
  • Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
  • Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
  • Фиксируем надёжно распределительную коробку.
  • Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
  • Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
  • Далее по принципу установки розеток, делаем выключатели.

Назначение ИБП для дома

В наше время сложно представить себе жилой частный дом без «традиционного» набора как простых, так и высокотехнологичных электроприборов: систем освещения, отопление, вентиляции, водоснабжения и охраны, различной кухонной бытовой техники, телевизоров, ПК, ноутбука, пылесоса, стиральной машины, кондиционера. Все современные инженерные системы, оснащенные электронными компонентами, а также сложная бытовая техника наших домов с каждым годом становятся все более совершенными.

Однако, существенно облегчая жизнь и экономя наше время, подавляющее большинство бытовой техники требует при этом соблюдения обязательных условий эксплуатации, одним из которых, безусловно, является качественное и бесперебойное электроснабжение. Несоответствие параметров электропитания или внезапные отключения электричества, в лучшем случае, приведут к некорректной работе или к сокращению срока службы оборудования, в худшем, – к преждевременному выходу его из строя. Предотвратить все эти последствия позволит установка источника бесперебойного питания для дома.

ИБП просто необходим в тех случаях, когда в доме или квартире случаются периодические отключения электроэнергии в питающей основной сети. Чаще всего, причинами этого могут быть воздействия атмосферных явлений на ЛЭП (дождь, ураганный ветер, наледь на проводах, вызывающие их обрыв) или ненадлежащее состояние электросетей и вспомогательного оборудования, приводящее к аварийным отключениям.

Подбирая ИБП для дома, вы должны знать, что прибор решает сразу две задачи.

Функционал ИБП Комментарий
Обеспечение бесперебойного электроснабжения ИБП, работая в автономном режиме, обеспечивает бесперебойное питание нагрузки электроэнергией, зарезервированной в аккумуляторных батареях.
Стабилизация напряжения При наличии встроенного стабилизатора напряжения, ИБП может осуществлять коррекцию параметров напряжения до номинальных значений.
