Кирпичный мангал своими руками

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения

Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

  • острота и ровность краев указывает на высокой качество огнеупорного кирпича;
  • сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
  • плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
  • маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
  • огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

  • ровная поверхность, без трещин и сколов указывает на качественность изделия;
  • цвет — красно-оранжевый или соломенный с коричневыми точками;
  • размеры — стандартные 250х120х65 мм;
  • прочность — М-150 или М-125, металлический звук при ударе;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго. В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

  • выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
  • выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
  • выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Особенности строительства мангала в беседке

Здесь не получится вырыть яму для фундамента. Если мангал нужен в беседку, то проще будет заказать готовое изделие с последующим монтажом. На рынке достаточно компаний, занимающихся выездными работами на земельных участках. Но существует несколько других вариантов. Можно сделать мангал своими руками или приобрести сборную модель. Такие изделия собираются из нескольких больших блоков из бетона. Для них не нужно вырывать яму под основание, а для установки достаточно огнестойкой плиты в самой беседке. Однако эту постройку можно сооружать одновременно с мангалом. Учитывая стандартную высоту беседок, понадобится обустроить место для отвода дыма — трубу монтируют так, чтобы она уходила за пределы постройки. При желании дымоход можно провести и через верх. К площадке проводится электричество и вода. Поверхности в беседке необходимо защитить от температурного воздействия, в первую очередь пол. Если беседка возводится одновременно с мангалом, то для ее постройки пригодятся:

  1. Огнеупорный кирпич.
  2. Металл.



Выбор места для строительства мангала

Конструкция не должна представлять опасности для жилого дома. Поэтому ее размещают как можно дальше и обустраивают элементами противопожарной безопасности. Дрова необходимо хранить в закрытой камере или на достаточном расстоянии от мангала, в защищенном месте. Сооружение размещают в нескольких метрах от зоны отдыха — летней кухни, террасы или беседки. Для защиты от осадков над мангалом можно возвести навес. Под ним смогут разместиться стол и несколько лавочек. Если на участке есть сад, клумбы или огород, то потребуется обезопасить их от температурного воздействия: плоды и цветы пострадают в первую очередь. Размещать мангал следует рядом с дорожкой, чтобы подход к нему был с двух сторон. Мусорные баки также держат на расстоянии. Еще одним важным моментом является изучение ветреной обстановки, чтобы избежать попадания дыма в окна.



Варианты и идеи планировки

Беседку на участке можно построить полностью открытую, организовав место отдыха у камина под одним навесом, полуоткрытую и закрытую. При выборе варианта надо учитывать временные и финансовые затраты каждого. Если позволяют габариты постройки, печь располагают вдоль одной стены. Капитальная конструкция даже может ее заменить. На небольшой площади будет уместным угловое расположение.

Для нескольких источников огня делают общую вытяжку, поэтому располагают их в непосредственной близости друг к другу. Дымоход должен быть сконструирован по всем правилам, исключающим дымление в сторону жилых построек.

Центральное место беседки обычно остается пустым или занятым зоной отдыха. Тут располагают стол, стулья, диван. Если постройка предполагает наличие переносной жаровни только для шашлыка или барбекю, ее устанавливают посередине, обеспечивая хороший отток дыма.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Плюсы использования кирпичной конструкции для казана

Из-за большой толщины стенок для качественного приготовления пищи потребуется длительное воздействие на казан открытого пламени или тепла, что лучшим образом достигается в кирпичной печи.

Внимание! Конструкция казана отличается от другой посуды для приготовления пищи формой своего дна, в результате чего стенки и дно прогреваются равномерно при воздействии огня на посуду. Среди плюсов использования кирпичной печи:

Среди плюсов использования кирпичной печи:

высокий коэффициент полезного действия (КПД) конструкции, что достигается за счёт длительного сохранения тепла в сооружении;

  • возможность свободно контролировать температуру готовящегося блюда с помощью использования относительно небольшого количества топлива;
  • пожаробезопасность конструкции по сравнению с металлическими аналогами;
  • вероятность создания многофункционального устройства в стенах одной конструкции;
  • возможность, при необходимости, постоянного закрепления казана в печи, что облегчит его применение (характерно для классической конструкции).

После того как был сделан выбор в пользу кирпичной печи, наступает период подготовки и строительства сооружения.

Значение схематичной структуры

Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка кирпичного мангала своими руками.

Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

Размеры и чертежи мангала из кирпича

Чертеж простого мангала из кирпича

Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта.

Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.

Прочитайте так же об устройстве кирпичной коптильни в дополнение к данной статье.

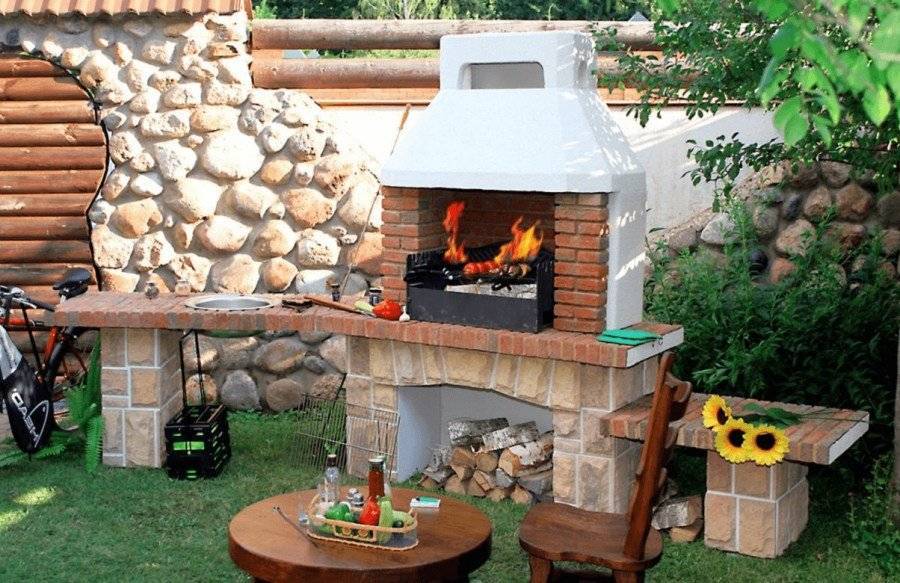

Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней.

Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.

Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.

  • Стандартная высота рабочей поверхности гриля — 90 см. Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост.
  • Что касается ширины жаровни, нет смысла делать ее менее 50 см.

Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.

Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов

Необходимые материалы

Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы. Часто при обустройстве гриль-комплексов используют несколько типов кирпича

Часто при обустройстве гриль-комплексов используют несколько типов кирпича.

Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич.

Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.

Помимо кирпича, для работы вам понадобятся:

  1. цементно-глиняный раствор;
  2. бетон;
  3. арматурные прутья;
  4. металлические уголки;
  5. уровень;
  6. фурнитура, лучше чугунная.

Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей.

Основная часть фурнитуры делается съемной, что упрощает пользование грилем. Печи барбекю также часто оснащаются вытяжкой.

Как сделать круглый мангал в земле своими руками

Часто дачникам не хочется возиться со сложными чертежами, сооружая мангал. Можно поступить просто и сделать его прямо в земле.

Простота устройства и незатейливый дизайн не испортят внешний вид участка

Вокруг такого очага можно собираться всей семьей летними вечерами. Дополнительный плюс: жаровня многофункциональна, подходит для приготовления шашлыков и продуктов на гриле. Соорудить круглую кирпичную или каменную конструкцию легко в течение нескольких часов.

Чтобы сделать круглый кирпичный мангал в земле своими руками, нужно следовать простой инструкции:

Очистить от мусора участок земли, удалить растительность. Начертить на земле ровную окружность, используя бочку или большую крышку. Выкопать яму глубиной, соответствующей длине кирпича

Важно не выступать за края круга. Внутренние стенки углубления выложить кирпичом, ставя его вертикально

На дно ямы насыпать слой песка. Это ограничит доступ влаги из грунта. Вокруг ямы сделать насыпь из щебня, бута или выложить декоративную окантовку из плоского камня. Это предотвратит распространение огня и выгорание травы вокруг кострища.

Круглый кирпичный мангал в земле готов.

Красиво смотрится ровная кладка из кирпича в виде лучей солнца

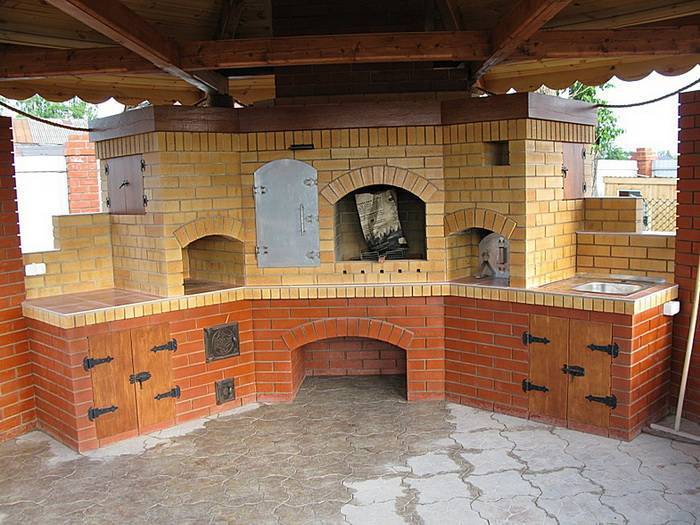

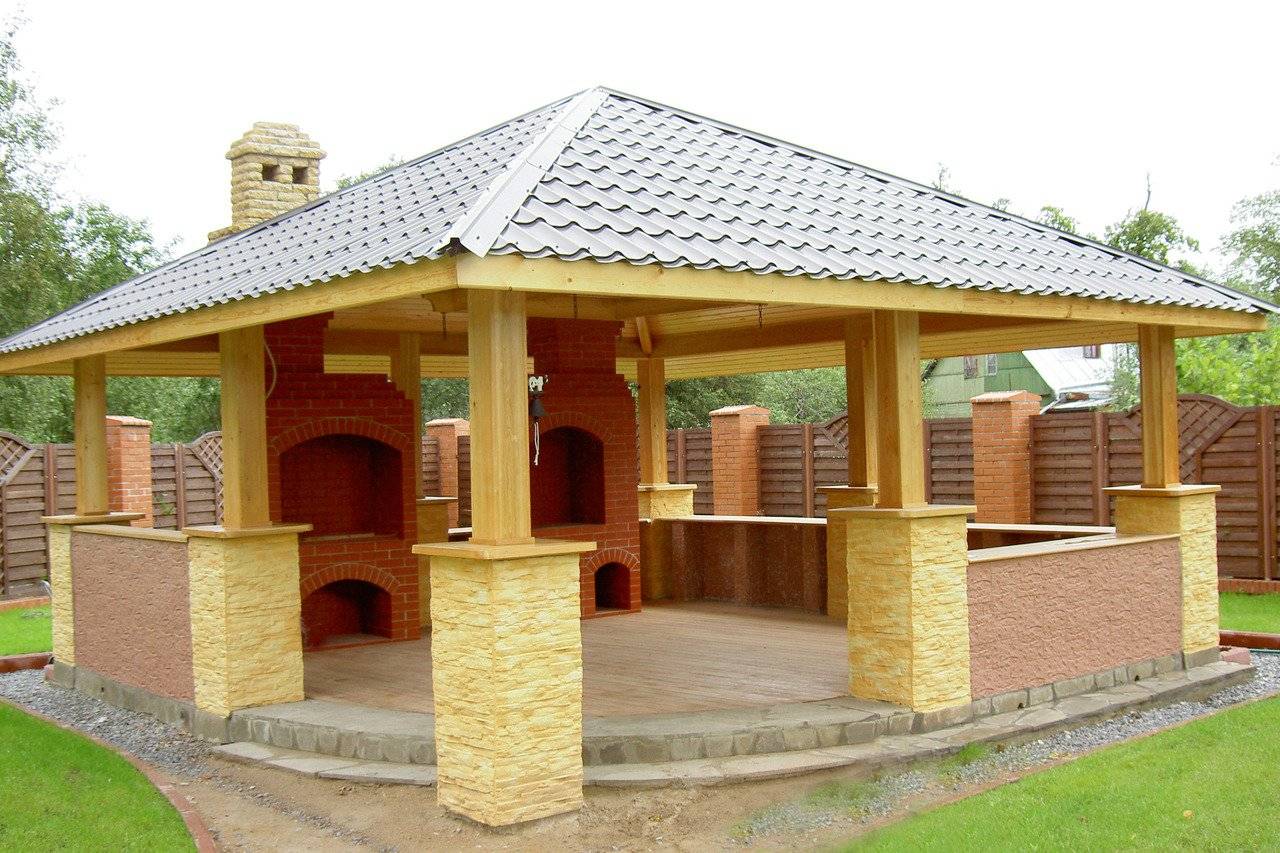

Кирпичная беседка с мангалом и барбекю

Тем, кто в душе больше каменщик, чем плотник, мы предлагаем поэтапную инструкцию строительства беседки с барбекю из кирпича. Пропустим этапы поиска места и разметку под сооружение. Все это описывалось выше. Сразу переходим к делу.

Строительство кирпичной беседки с мангалом. Поэтапная инструкция

Кирпичная конструкция будет весить достаточно много, поэтому в этот раз фундамент необходимо сделать сплошным и армированным. После того, как он будет готов, выполняем кладку стен.

Стропильную систему можно изготовить точно так же, как и для деревянной беседки.

Первый ряд лучше выложить на сухую.

Сооружаем дровницу. Она же будет основанием для мангала и коптильни.

Продолжаем выкладывать барбекю из кирпича своими руками. На очереди топливник и столешница. По желанию можно устроить нишу для посуды.

Беседка с мангалом своими руками. Поэтапные фото

Для казана нам понадобится установить плиту. Ниже показан вариант со съемными кольцами.

Основание барбекю готово. Пришло время выложить столешницу из шамотного кирпича.

В кладке обязательно используем огнеупорную смесь.

Следующий этап строительства беседки с барбекю из кирпича своими руками — это организация дымохода и формирование канала для коптильни.

В нашей беседке будет русская печь. Формируем для нее под.

Каждый ряд обязательно армируется проволокой.

Стены кладем одновременно. Аккуратность работы проверяем с помощью уровня.

Заканчиваем печной свод.

В нашем случае заднюю стену печи пришлось выдвинуть.

Работа потребует довольно много времени, но прогресс будет греть душу.

Продолжаем возведение барбекю из кирпича своими руками. Устанавливаем дверцы коптильни. Заканчиваем арки над мангалом, варочной плитой и печкой.

Расшивку швов всегда можно поручить помощнику.

Над плитой можно установить сетку из нержавеющей стали. В будущем на ней хорошо будет сушить ягоды и грибы или посуду.

Как зашивать крышу мы уже рассказывали выше.

Беседка с мангалом и барбекю своими руками. Фото

На этом поэтапная инструкция строительства барбекю из кирпича подходит к концу. Комплекс беседка-барбекю готов к сдаче.

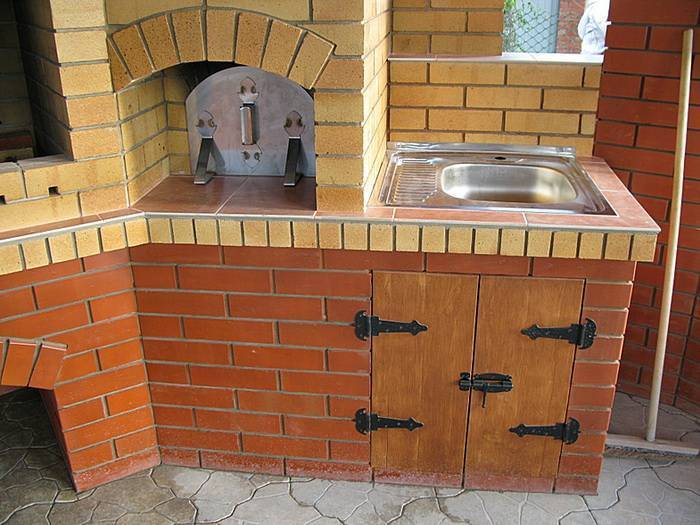

Воду к мойке подводим сзади беседки. На зиму ее можно будет перекрыть.

Трубу делаем трехканальной. Так тяга будет устойчивей.

Не забываем покрыть всю кладку специальной пропиткой с водоотталкивающим эффектом.

На просушку сооружения уйдет примерно неделя. На этом строительство беседки с барбекю из кирпича своими руками завершено.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Особенности строительства

Беседки с печками могут иметь различные конструктивные особенности. Основным материалом изготовления бывает кирпич, камень, дерево. Своими руками можно построить закрытый домик с окнами и дверью или оборудовать печью открытую террасу.

Перед выбором типа беседки следует определиться с ее назначением и функционалом. Если главная задача – защита места отдыха от солнца, будет достаточно небольшого навеса и мини-печки барбекю. Защитят от ветра и осадков весной и осенью стены капитального строения. Для такой беседки потребуется заливать фундамент, и проводить остекление.

Еще до начала возведения постройки, при составлении проекта, необходимо учесть особенности конструкции, обеспечить противопожарную безопасность. Любая печь должна устанавливаться на кирпичное основание или толстый лист металла. Деревянные элементы декора или части самой сборной стены должны находиться не ближе, чем в 80-и см от топки печи. Также следует продумать устройство дымохода, его термоизоляцию, наличие заслонок.

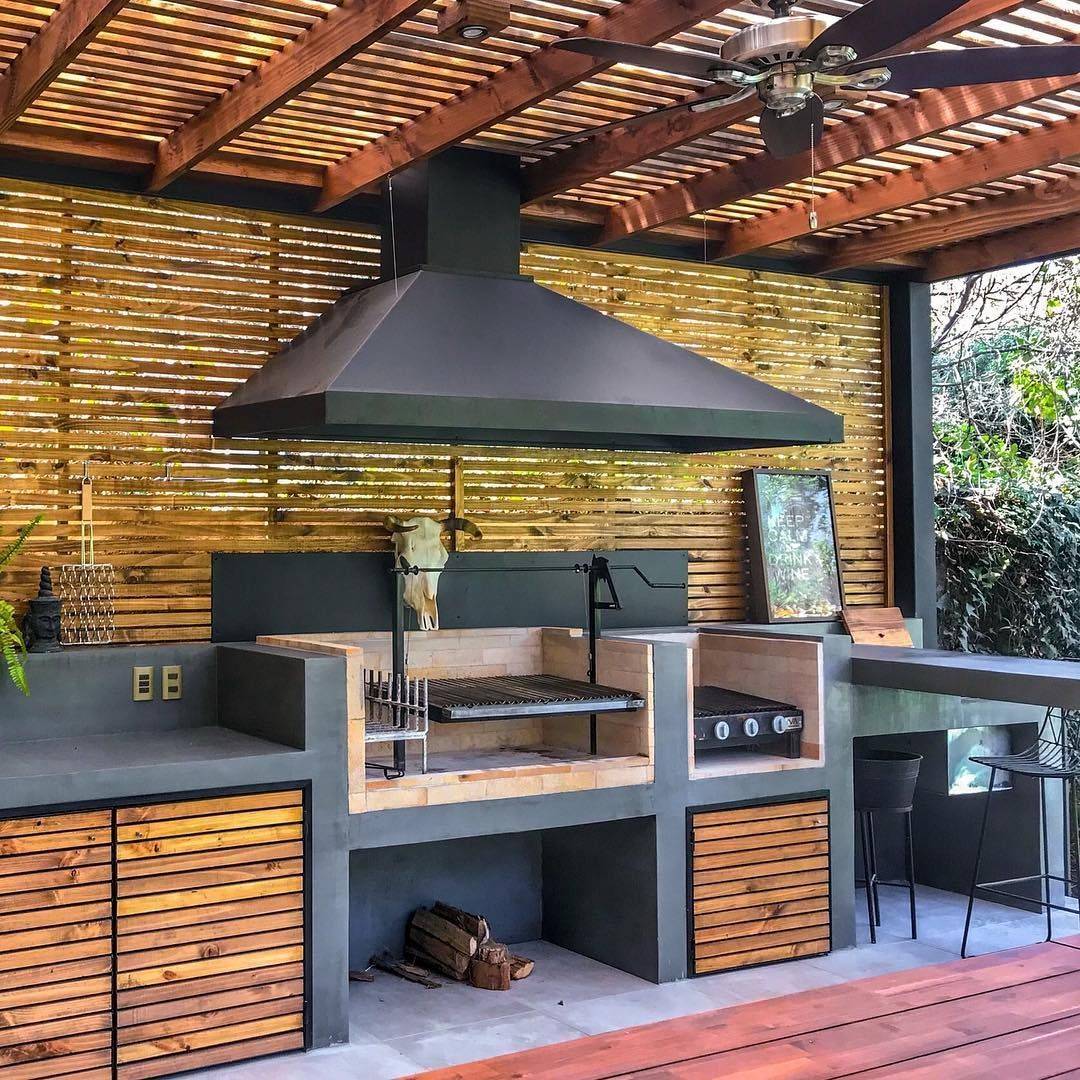

Комбинированные системы: барбекю установка и секция гриль

Сделать такую установку можно и самостоятельно, однако необходимы навыки каменщика и работы со сварочным аппаратом (если предполагается изготовление металлического варианта конструкции).

Данная модель – это своеобразная барбекю-печь, позволяющая работать не только с жаркой мяса, но и с приготовлением другой продукции.

Чтобы правильно выбрать проект барбекю-печи для строительства своими руками, ознакомьтесь с фото самодельного барбекю (используйте каталоги, журналы практического строительства).

Также можно посмотреть познавательные видео уроки по созданию подробных чертежей, разметки и непосредственной кладке барбекю установки.
