Гофрированная труба для прокладки кабелей и проводов

Параметры

Среди основных параметров гофротрубы выделяют:

  • Диаметр трубки;
  • Толщину стенки и размер;
  • Материалы изготовления;
  • Цвет внешнего слоя;
  • Устойчивость к различным нагрузкам.

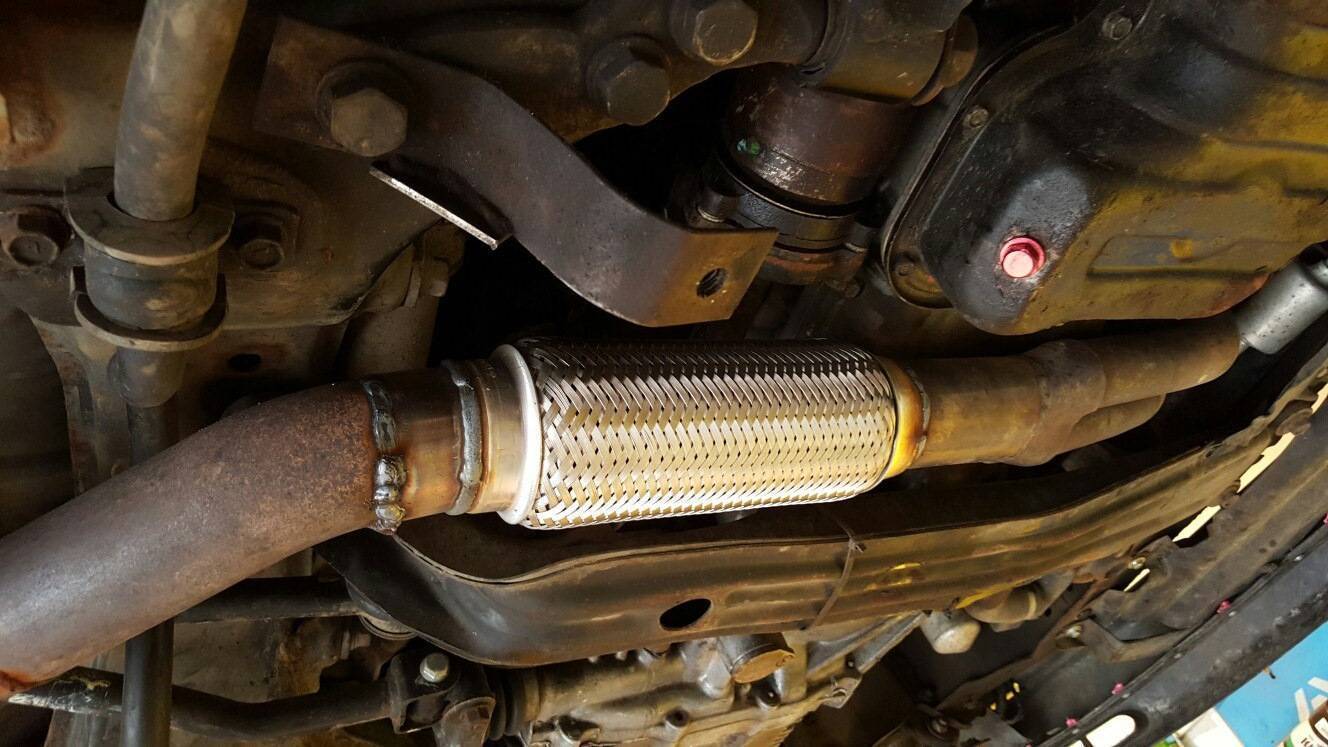

Гофра есть и в автомобиле

Толщина стенки трубы находится между 5 и 15 миллиметрами. Диаметр внешнего слоя изготавливают от 16 до 50 миллиметров. Зависимость внутреннего диаметра от внешнего представлена в таблице ниже.

Внутренний диаметрВнешний диаметр
10.716
14.120
18.325
24.532
31.540
39.650

Есть также различие, определяемое по наличию зонда. Это своеобразная проволока из стали, к которой привязывается провод и проталкивается в гофру. Это удобно при работе с кабелями, обладающими повышенной гибкостью.

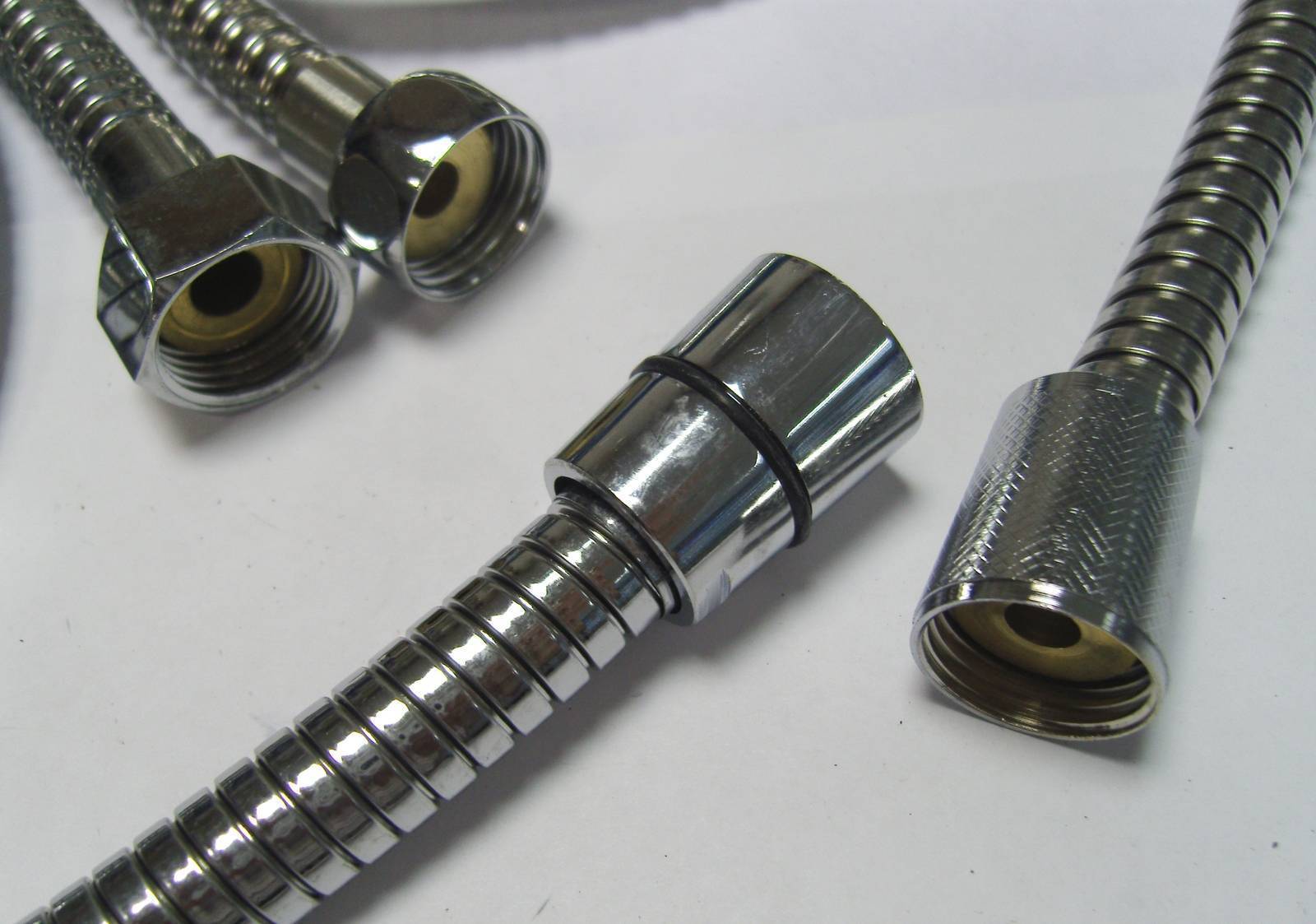

Армированные сверхтяжелые гофротрубы для защиты шланга душа

По материалу классификация такова:

  • ПВХ. Наиболее распространенный тип. Негорючий, термостойкий и относительно недорогой для обычной проводки. Минус заключается в том, что ПВХ разрушается и крошится под воздействием ультрафиолетовых лучей. Это ограничивает его наружное и уличное применение.
  • ППР (Полиэтилен и полипропилен). Также различается на гофры из полиэтилена низкого и высокого давления. Может прекрасно работать при температуре от −45 до +45 градусов. Он устойчив к ультрафиолетовым лучам солнца, кислоте и растворителю. Различается по цвету: красный — из полиэтилена, а черный — из полипропилена.
  • Металл или по другому металлорукав. Обеспечивает надежную защиту кабеля от любого вида механических повреждений, в том числе и от масла и активных веществ.

Маленькие гофротрубки для кабелей электричества

Исходя из толщины стенки, различают:

  • Однослойные гофротрубы. Обычно это ПВХ гофры разной толщины;
  • Двухслойные гофротрубы. Например, труба из полиэтилена низкого давления с двойной стенкой.

Важно! Еще одно различие — по цвету. Официально в СНГ это нигде не закреплено, но в Европе, например, каждый цвет может означать конкретный материал изготовления и сферу применения гофротрубы

На практике такое встречается нечасто.

Разноцветные защитные трубы различного диаметра

Правила установки ПВХ трубок для электропроводки своими руками

Прокладка электрической сети начинается со схемы размещения розеток, автоматов, светильников, выключателей, мест подсоединения стационарного электрического оборудования (плиты, бойлера, электродуховки). Все линии электроснабжения должны проходить или вертикально, или горизонтально, на расстоянии 20 см от потолка, пола, двери, в местах разветвления должны быть установлены распределительные коробки.

Независимо от способа монтажа проводки (за фальшстеной, в штрабах) должен быть доступ коробкам. Соединять провода допускается только в распределительных коробках и ни в коем случае не внутри трубы-оболочки.

При монтаже труб для заливки в стяжку или бетонную стену необходимо сначала надежно закрепить конструкцию при помощи металлических хомутов. При монтаже трубопровода в штрабе в кирпичную стену можно закреплять ее быстросхватывающимся гипсом (алебастром), а затем заштукатурить.

Для монтажа трубной оболочки под открытым небом применяют металлические хомуты, внутри здания – пластмассовые клипсы.

При монтаже любые трубки должны входить в отверстие коробок, розеток, выключателей, не допускаются зазоры между коробкой и трубой.

Во влажных помещениях, на улице и в грунте для монтажа электропроводки применяют герметичные трубы. На стыках труб и распределительных коробок применяют специальные уплотнения (можно дополнительно промазать герметиком, например, силиконом). При открытой прокладке коммуникаций в сухих помещениях использование уплотнений не обязательно.

Если электропроводка монтируется возле системы отопления, то при пересечении расстояние от отопления должна быть не меньше 5 см, а если трубы проходят параллельно, то расстояние должно быть не меньше 10 см.

Нельзя изгибать трубы с маленьким радиусом поворота, при гибке нужно соблюдать нормативный радиус и пользоваться трубогибом или шаблонами. На месте изгиба не должно быть трещин, складок, заломов.

Необходимые инструменты и материалы

Инструменты, необходимые для выполнения работ с гофрорукавом:

  • Болгарка с отрезным диском.
  • Перфоратор.
  • Дрель и шуруповерт.
  • Ножницы по металлу.
  • Строительный нож.

Материалы:

  • Гофрорукав.
  • Клипсы или хомуты.
  • Дюбеля.
  • Распределительные коробки, коробки для розеток и выключателей.
  • Изолента, скотч.
  • Уплотнительные прокладки, герметик.
  • Возможно, жесткая тонкая проволока или специальная протяжка.

Технология монтажа

Технология монтажа достаточно проста:

  • Нарезать трубы или гофру на куски нужной длины, при нарезке гофры надо проследить за тем, чтобы зонд не ушел внутрь трубы.
  • Надежно прикрепить к зонду кабель с помощью скотча или изоленты. Загнутый кончик зонда необходимо необходимо откусить, иначе при втягивании кабеля он повредит внутреннюю поверхность гофры.
  • Втянуть кабель в трубку. Если втягивается несколько проводов, необходимо несколько раз скрепить их изолентой.
  • Разметить место прокладки кабеля в кожухе и места креплений.
  • При необходимости пробить штрабу, закрепить трубку с помощью хомутов, клипс, алебастра. Крепления должны устанавливаться с интервалом не менее 50 см и обязательно – вблизи коробок, на расстоянии не более 20 см. Заливать систему можно только после надежного закрепления трубопроводов.
  • Смонтировать коробки, тройники, отводы, соединить с трубами, загерметизировать при необходимости (установить уплотнения, смазать силиконом).

Особенности монтажа гофротрубы

У гофротрубы очень большая гибкость – после монтажа она будет чуть провисать, необходимо часто располагать клипсы или хомуты. Нельзя сильно натягивать гофру при монтаже – это ослабляет ее прочность. При монтаже за гипсокартоном или другими облицовочными материалами нельзя прокладывать гофру по косой – только по вертикали и горизонтали. Можно крепить гофрорукав к конструкциям каркаса для облицовки. Нельзя прокладывать гофру через острые углу на конструкциях –она быстро повредится.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Для чего необходима гофра

Основное предназначение гофры заключается в защите проводника от механического, термического, физического и другого повреждения. Она сохраняет прочие элементы, находящиеся за гофротрубой при возгорании или аварии. В момент горения, она сжимает провод и перекрывает к нему воздух. В результате, тушит возгорание. Используется в деревянном здании или переходе между помещением.

Кроме того, благодаря ней создается эстетичный интерьер. Она также способствует упрощению кабельного монтажа. Не нужно осуществлять штробу стен, поскольку можно сделать открытую проводку, помещая кабель в специальный защелочный элемент. Стоит указать, что монтаж проводника может быть произведен при помощи пластиковой клипсы, дюбеля-хомута или дюбеля-шпильки, пластиковой стяжки, металлического троса или каркаса, а также с помощью штроб с дальнейшей отделкой. Самое главное в момент монтажа правильно подобрать материал гофротрубы, исходя из того, какие будут эксплуатационные эксплуатации. Для длительной и надежной эксплуатации электропроводки, необходимо следование рекомендациям.

Гофра обладает открытым и удобным крепежом. Подобная проводка легко монтируется или перемонтируется. Она повторяет рельеф стен и этим отличается от трубок. Позволяет определить по цвету конкретный вид провода и защитить его от пыли, влаги и прямого нагревания. Обязательна по нормативным предписаниям электробезопасности. Необходима в момент подземной прокладки, создании сети за отделкой и прокладки кабеля на открытом воздухе.

Защита электропроводки как основное предназначение

Стоит указать, что при произведении порыва или короткого замыкания, извлечь провода от гофры просто, даже если проводка идет под частью панель, кафеля или земли. Она может предотвратить распространение огня в комнате.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

  • Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
  • Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
  • Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

  • протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
  • на острый угол нельзя устанавливать цельный гофрорукав;
  • избегайте близкого расположения двух и более поворотов трассы;
  • угол поворота должен быть больше 90 градусов, радиус – желательно больше;
  • две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
  • не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
  • одна гофра – одна кабельная сеть;
  • силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

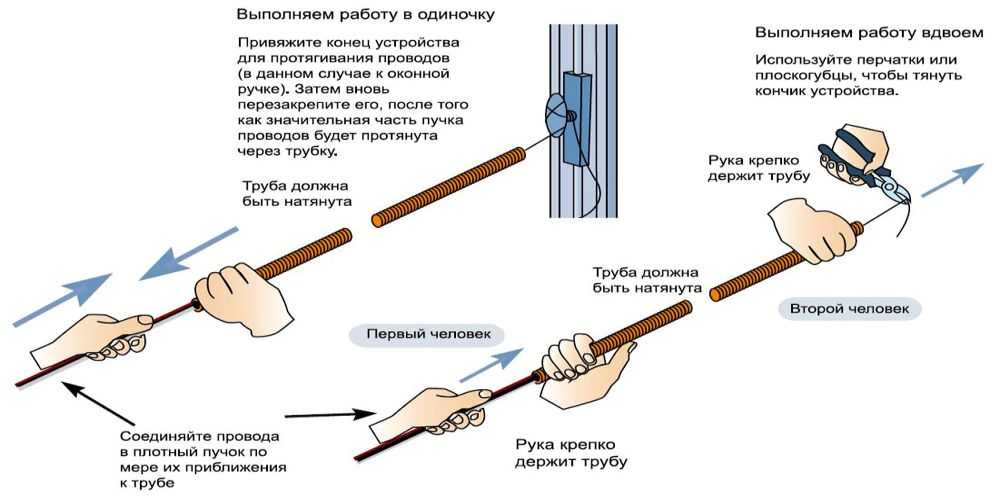

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

  1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
  2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
  3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

  1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
  2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметрВнутренний диаметр
1610.7
2014.1
2518.3
3224.5
4031.5
5039.6

Размерный ряд металлорукавов:

Наружный диаметрВнутренний диаметр
9.85.1
11.07.7
13.59.7
15.611.7
19.014.7
22.018.0
38.031.5
45.037.5
58.049.5
71.562.5
87.578.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Рекомендации по проведению монтажных работ

Заведение кабеля в гофру

Укладка кабеля в гофрированную трубу происходит при помощи специальной струны, установленной заводом-изготовителем внутри гофры. Последовательность работ при укладке электрического кабеля в трубу следующая:

  1. Гофрированная труба растягивается на длинном прямом участке. Для того чтобы затянуть кабель внутрь гофры нужно иметь большое пространство для полного разматывания.
  2. Конец электрического кабеля соединяется со струной, место соединения обматывают изолентой для свободного движения без зацепов проволоки внутри трубы.
  3. Необходимо участие минимум двух человек для производства этой работы. Один человек держит гофрированную трубу с одного конца, второй аккуратно и без рывков вытягивает струну с электрокабелем.
  4. После того, как кабель появился с обратной стороны гофры – его фиксируют (например, изолентой) с обеих сторон, чтобы он снова не заскочил в гофру.

Крепление гофрированных труб

При монтаже гофрированной трубы с электрическим кабелем используют разнообразные способы закрепления. Самые распространённые из них:

  • монтаж с помощью пластиковых клипс: применяется при монтаже на любые виды конструкций;
  • монтаж с помощью дюбель-хомутов или дюбель-шпилек: применяется при монтаже гофры на бетонные и деревянные конструкции;
  • монтаж с помощью пластиковых стяжек к металлическому тросу или каркасу: применяется при прокладке гофры на улице или при наличии металлического каркаса (например, в потолках из гипсокартона);
  • монтаж в штробах с последующей заделкой: применяется в бетонных и кирпичных стенах, в штукатурке.

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

  • Диаметр 16 мм – от 4,7 до 9 руб. и выше.
  • Диаметр 20 мм – от 6,5 до 11 руб. и выше.
  • Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

  • Диаметр 16 мм – от 12 руб. и выше.
  • Диаметр 20 мм – от 18 руб. и выше.
  • Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
    • При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
    • При подземной прокладке важна водонепроницаемость, а также жесткость.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
