Какие элементы использовать для водосточной системы кровли круглого сечения? Обзор и пластик, металлопрофиль и оцинкованная сталь: Пошагово

Внутренняя система водостока. Устройство конструкции

Это система водостока, устанавливаемая на плоских и некрутых односкатных кровлях. Основной задачей ее является сбор талых, дождевых вод и перенаправление их по водосточным трубам в так называемую «ливневку».

Если говорить об основных элементах, из которых состоит данная система, то необходимо отметить следующие:

  1. Водосточная воронка – используется для первичного сбора воды, которая накапливается на крыше. Стоимость их зависит от материала, из которого сделана деталь. Самые недорогие – пластиковые, затем идет нержавеющая сталь и, наконец, медные.

Отводящие трубы – предназначены для соединения воронки и водосточного стояка. Чтобы создать эффект «самотека», элементы устанавливают под небольшим углом. От размеров воронки, а также осадков, выпадающих на этой территории, напрямую зависит диаметр трубы

Важно отметить, что монтаж выполняется внутри здания. Это означает, что соединение всех частей производится с помощью сварочных работ

Водосточный стояк – труба, расположенная внутри здания. Основной задачей является транспортировка поступающей воды в ливневую канализацию. Чтобы избежать проблем с протечкой, необходимо подбирать размеры стояка по стандартам СНиПа. Отмечается, что диаметр водосточного стояка должен соответствовать диаметру отводящей трубы и воронки. Иначе возникает недостаточная герметизация соединительных швов и снижается эффективность работы всей системы; Крепеж – вся монтажная работа, которая проводится внутри здания, должна быть скреплена с помощью кронштейнов и креплений. И снова стандарты СНиПа требуют соответствия материалов, из которых изготовлены крепежные детали и трубы; Ревизии – отверстия, необходимые по СНиПу, предназначенные для очистки и профилактического осмотра трубы.

Виды оценкованных желобов

Благодаря гибкости оцинкованных листов, желоба отличаются по форме поперечного сечения, а именно:

  1. Полукруглая форма наиболее востребована для загородных дач и домов. Благодаря такой форме, желоба легко чистить, да и песок с попавшими листьями по таким водостокам сходит легче, чем в изделиях с другой формой сечения. Исходя из формулы, где с одного квадратного метра крыши отвести влагу может 1-1.5 см2 сечения желоба, подбирается изделие необходимого диаметра. Говоря другими словами, чем больше размеры крыши, тем больше должно быть поперечное сечение, иначе система водоотвода не выдержит.
  2. Прямоугольная и квадратная форма применяется при обустройстве водосточной системы в многоэтажных домах. Форма такого сечения предполагает сбор и транспортировку большого количества влаги. Недостатком такого сечения является задержка мусора в лотках. Дабы максимально этого избежать, строители крепят данные элементы в кровлю зданий, добавляя сюда приёмные воронки и другие устройства. Известным производителем такой формы сечения является МП Модерн, который выпускает популярный желоб водосточный оцинкованный с полимерным покрытием и оптимальными размерами 120х86х3000, великолепно справляющегося со сбором и транспортировкой влаги вдоль карниза к месту слива.

Не смотря на форму сечения, наиболее популярными на рынке являются желоба водосточные с размерами 125х2500 мм, где первая величина оцинкованного изделия обозначает его ширину или диаметр, а вторая — длину.

Вообще, следуя нормам ГОСТ, при выборе размеров данных элементов системы водоотвода, учитывают площадь самой крыши, а именно:

  • Для крыши с площадью ската от 10 до 70 квадратных метров следует приобретать желоба, диаметр которых равен 90 мм.
  • Если площадь ската превышает 100 м2, то диаметр лотков может доходить до 150 мм.

Для безопасного функционирования системы водоотвода длина водосточного желоба не должна превышать 3-4 м, но это касается изделий из пластика.

Отдавая предпочтение желобу водосточному оцинкованному, вы должны иметь в виду, что его длина не должна быть больше 2000 мм, т. е., на десятиметровом карнизе будет находиться пять оцинкованных лотков.

«Обратите внимание!

При покупке элементов водосточной системы, соединительных муфт должно быть меньше на одну единицу от количества желобов.»

Кроме формы и размеров, лотки отличаются по способу установки, т. е:

Монтаж навесного желоба водосточной системы осуществляется под крышей, используя в качестве основы стропила, лобовую доску и т. д. Крепятся они на кронштейны под уклоном 2 мм на 1 п. м.

«Важно знать!

Кронштейны не должны устанавливаться в местах предполагаемого соединения элементов. От приёмной воронки желательно располагать данные крепёжные детали на расстоянии 10-20 см.»

Настенные лотки укладывают на крюки из полосок стали, прибитых к обрешётке сверху свеса кровли через каждые 70 см. Следует соблюдать уклон данных деталей 4-5 единиц, а высота их бортов не должна быть меньше 10 см. Соединение настенных желобов обеспечивают двойные лежачие фальцы, расположенные в направлении потока воды.

Выбирая детали для организации водосточной системы, желательно обратиться за рекомендациями к специалистам, но можем сказать точно, что отдавать предпочтение следует известным и надёжным маркам. Так, желоб водосточный марки МП (компания Металл Профиль), отличается:

Инструкция по монтажу водосточной системы

  1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
  2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
  3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
  4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

Длинные крюки устанавливают до того, как происходит монтаж кровельного покрытия!

Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии. Для обрезания материалов запрещено применение шлифовальной машинки!

Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу !

Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше. Зазор в 2-3 мм необходим для компенсации температурных расширений. Не забывайте об этом, иначе конструкция может быть разрушена или «вывернута»!
Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки. С зауженного конца обрезать трубы запрещено!

Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Этап 2. Установка водосточного желоба

На этом этапе нужно поставить приемные воронки и заглушки желоба. Желоб нужной длины получается из нескольких частей. До установки желоба водослива на крюки соединять между собой отдельные секции не нужно.

Монтаж приемной воронки

Выпилить V-образное отверстие в желобе в том месте, где будет установлена приемная воронка (на расстоянии 15 см от края желоба). Ширина отверстия примерно 10 см.

Подвести передний край воронки под загнутый край желоба. Прижать воронку и загнуть гибкие лепестки сзади для фиксации.

Установка универсальных заглушек

Заглушки желоба универсальные – подходят для левой и правой стороны. Резиновая прокладка обеспечивает герметичность соединения. Сначала поставить заглушку на место, затем осадить киянкой. Заглушки ставить только на срезанный в заводских условиях край желоба!

Крепление соединителей желобов

Уложить секции водосточного желоба на крюки. Для лучшей герметичности и прочности конструкции рекомендуется ставить желоба с нахлестом 25-30 мм. В местах стыковки поставить соединители желобов. Для герметичности соединители укомплектованы резиновыми уплотнителями. Сначала задний край соединителя цепляется за загнутый край желоба, затем соединитель прижимается к желобу и фиксируется замком. Теперь можно окончательно установить желоб на место, нажав на него.

Водоотвод из подкровельного пространства

После монтажа желоба положить на обрешетку карнизную планку. Нижний край карнизной планки опускается в желоб водослива.

Край пленки гидроизоляции надо положить поверх карнизной планки. Только в этом случае дождевые потоки с крыши и конденсат из подкровельного пространства будут правильно удаляться: сначала в водосток, а из него – в дренажную систему участка.

Паук

Это сетка, которая защищает водосточную трубу от засорения листьями, ветками и прочим мусором. Ставится в отверстие желоба над приемной ворононкой.

Ограничитель перелива

На тех частях кровли, где есть примыкания и ендовы, образуется как бы наклонный желоб. И в этом месте в водосток поступает воды больше, чем с других участков кровли. Чтобы не допустить перелив через край желоба водослива, в этих местах можно закрепить ограничители перелива.

Монтаж водосточной системы

В первую очередь устанавливаются кронштейны. Их крепление можно провести на торцы стропильных ног, на лобовую планку, прикрепленную к стене здания, на нижнюю крайнюю рейку обрешетки.

Правильная установка кронштейна относительно карниза

Горизонтальная часть водосточной системы устанавливается с уклоном в сторону воронок. Величина угла 2-5 см на один погонный метр желобной конструкции. Поэтому в первую очередь устанавливается и закрепляется самый высоко устанавливаемый кронштейн. Он будет находиться по середине длины ската крыши. Теперь устанавливаются два кронштейна по углам здания с выбранным уклоном. Возвращаясь к вышеописанному примеру с крышей в 12 м, можно сказать, что при угле наклона водостока 2 см угловой кронштейн будет установлен ниже центрального на 12 см.

Расчет такой. Так как между угловым и центральным кронштейнами расстояние 6 м, потому что последний установлен посередине длины карниза. Умножается 6 на 2 см, получается 12.

Теперь между установленными держателями нужно протянуть шпагат или леску. Это и будет уровень установки промежуточных крепежных элементов. Теперь через каждые 50-60 см они устанавливаются и крепятся.

Следующий этап – монтаж желобов. Они укладываются на кронштейны, начиная от центрального, в разные стороны к углам (к воронкам). Стыкуются пластиковые водостоки для крыш раструбным способом, когда крайний торец одного желоба укладывается в углубленный торец второго, при этом образуется ровная и гладкая поверхность.

Внимание! Чтобы соединение лотков было герметичным, необходимо плоскость стыка обработать силиконовым герметиком. Отвод для водоотвода

Отвод для водоотвода

Монтаж вертикальных водостоков

Вертикальная часть водостока для крыши – это обычные пластиковые трубы, соединяемые между собой раструбным замком. То есть, один узкий конец вставляется в широкий. Их герметичность поддерживает резиновый манжет или герметик, которым промазываются плоскости раструбного соединения.

Как уже говорилось выше, внизу к концу последней трубы присоединяется отвод с углом 45°. Его нижний край должен быть выше грунтового настила на 30 см. Поэтому монтаж вертикальных труб надо проводить снизу вверх. Хотя это не жесткое требование. Кому как удобно.

Перед тем как устанавливать вертикальную конструкцию, необходимо нанести разметки на стену. Сначала от воронки отпускается отвес, по нити которого по поверхности стены наносится линия. Теперь, начиная снизу, сначала наносится место установки первого хомута. Это 30 см, оговоренные выше, плюс размер отводящей части колена, плюс 20 см. Оптимальный вариант, если первый хомут будет установлен в месте соединения нижнего отвода и первой нижней трубы. Все остальные через каждые 1,8-2,0 м. Крепление хомутов к стене производится обычными саморезами на пластиковые дюбеля.

Вертикальные трубы водоотводящей системы

Необходимо обратить внимание на тот факт, что пластиковые изделия под действием температур изменяются свои размеры, особенно это относится к их линейному расширению. Поэтому специалисты рекомендуют один (нижний или верхний) хомут сделать крепежным, то есть, трубу прикрепить к нему намертво, а остальные сделать направляющими без усиленного крепежа, чтобы трубы смогли в них находиться свободно

На этом можно считать, что монтаж водостока своими руками закончен. Если расчеты были проведены правильно, а сборка элементов водостока проведена грамотно, то можно говорить о том, что вся система будет работать без проблем.

Внимание! Проводить сборку водостока для крыши можно только при температуре не ниже +5С. И последний момент

В настоящее время производители предлагают водосточные системы, которые отличаются друг от друга формой сечения. Конечно, многие выбирают желоба и трубы круглого сечения, как оптимальный вариант отвода воды. К тому же он традиционный. Но на рынке можно приобрести элементы и с прямоугольным сечением, и с рельефным

И последний момент. В настоящее время производители предлагают водосточные системы, которые отличаются друг от друга формой сечения. Конечно, многие выбирают желоба и трубы круглого сечения, как оптимальный вариант отвода воды. К тому же он традиционный. Но на рынке можно приобрести элементы и с прямоугольным сечением, и с рельефным.

  • Как отсутствие водостока или плохая его работа разрушает ваш дом
  • Система обогрева водостоков – что собой представляет, и как провести установку
  • Требования по СНиП при сооружении ливневой канализации
  • Как обеспечить правильное расположение септика на участке?
  • Водоносные пласты и виды скважин на воду
  • Газовый котел «Viessmann» – немецкое качество плюс высокая экономичность

Не забудьте оценить статью:

Преимущества металлической обрешетки ↑

Каркас под кровельный настил такого типа прост в монтаже и не отнимает много времени. Монтаж металлической обрешетки из профиля, проводят при помощи сварки или выполняют крепеж болтами. Наращивание длины проходит «внахлест» без использования дополнительной настила основы. Шляпный профиль устанавливают прямо на несущий каркас. Сочетание стропил, опалубка и кровельных металлических листов дает полнейшую совместимость материалов. То есть, если выполнена корректная сварка и защищена, то вредные химические реакции, которые обычно возникают при соединении разнородных материалов исключены.

  • Сталь – это легкий и прочный материал, который не подвержен гниению и, в отличие от дерева, насекомыми не повреждается. Соответственно, обработка обрешетки антисептиками не нужна. Стальная основа и металлочерепица или профлист негорючие. Элементы стальной конструкции под крышу сделаны из ровного профиля, поэтому не деформируются и не искривляются, что свойственно опалубку из других материалов. Абсолютная совместимость с такими кровельными покрытиями, как металлочерепица и профнастил. Безотходный монтаж.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

  • перфоратор;
  • шуруповерт;
  • уровень, отвес;
  • рулетка, карандаш, шнур;
  • плоскогубцы;
  • стремянка;
  • молоток, киянка.

Последовательность работ по монтажу водосливной системы  можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

  1. По углам скатов делают метки, обозначая места крайних кронштейнов.
  2. К лобовой доске фиксируют первый кронштейн.
  3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
  4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

  1. На крайний лоток надеть заглушку.
  2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Монтаж вертикальных стояков

Начинают монтаж стояков с установки хомуты. Для этого от воронки отвесом спускают вертикальную линию, отбивают ее на стене.

Обязательно надо предусмотреть хомуты вблизи сочленения водосточныхв труб, максимальная дистанция до креплений – 10 см.

Предварительно на земле желательно собрать вертикальный стояк, а после – зафиксировать его в системе крепежей

Далее монтируют доборные элементы, соединяют вертикальные и горизонтальные отводы между собой, устанавливают нижний отмет. В регионах с обильными зимними осадками водосточную систему желательно обустроить контуром обогрева, инструкция по его установке изложена в рекомендованной нами статье.

Конструкция обрешетки из стали ↑

Металлическая обрешетка кровли может иметь разную конструкцию, но любая должна удовлетворять определенным требованиям.

  • Покрытие крыши должно быть надежно закреплено к ней и быть способно выдержать условия местного климата. Ее располагают таким образом, чтобы поддержать листы покрытия крыши вдоль всей длины переднего торца и обеспечить их безопасное крепление у заднего торца. Установку проводят в соответствии со строительными нормами и требованиями данной местности. Толщина стали и расстояние между обрешеткой зависит от шага стропильных ног и материала для кровли. В большинстве случаев для изготовления каркаса используют сталь с алюмоцинковым покрытием или гальванизированную сталь.

Особенности выбора профнастила для кровли

При выборе профилированных листов для укрытия кровли необходимо ориентироваться на множество параметров. Особого внимания заслуживает уклон скатов, в зависимости от которого определяется шаг обрешетки под покрытие и оптимально подходящая марка профлиста.

Укладка профнастила может выполняться на скаты с разным углом наклона – от 12° и более. Допускается монтаж на более пологие крыши, но в этом случае требуются дополнительные меры по усилению стропильной конструкции и обрешетки, герметизации мест поперечного и продольного соединения листов.

Опытные кровельщики не рекомендуют использовать для крыш профнастил с высотой профиля менее 20 мм – чем он больше, тем большей жесткостью обладает материало. Однако на практике успешно применяются даже листы марок С10 при обеспечении достаточного для беспрепятственного схода снежных масс наклона.

Фото 1. Профлист с разной высотой профиля

Основные виды профилированных листов, используемые для крыш частных домов:

Стеновые – материалы марок С10, С20 и С21 являются наиболее востребованными среди владельцев загородных домов. Это обусловлено оптимальным соотношением эксплуатационных характеристик и цены.

Рисунок 2. Внешний вид кровельного материала типа С21

Несуще-стеновые – изделия типа НС35 обычно выбираются при необходимости укрытия кровель с минимальным уклоном в районах с большими снеговыми нагрузками.

Рисунок 3. Внешний вид и размеры листа марки НС35

Несущий профлист с высотой волны от 60 мм (например, Н60, Н75) в частном домостроении используется крайне редко из-за высокой стоимости. Такое покрытие является самонесущим и применяется в основном для покрытия крыш промышленных объектов.

Не менее важное значение имеет толщина профлиста – в зависимости от марки она может составлять от 0,35 до 0,9 мм. Для кровли рекомендуется использовать покрытие толщиной не менее 0,5 мм, которое характеризуется оптимальными показателями прочности и жесткости.. Еще один важный параметр – разновидность защитно-декоративного покрытия

Наиболее качественным и долговечным считается материал с полимерным покрытием Quarzit и Pural. Крупные производители на такой профнастил дают официальную гарантию 50 лет на сквозную коррозию и 35 лет – на внешний вид.

Еще один важный параметр – разновидность защитно-декоративного покрытия. Наиболее качественным и долговечным считается материал с полимерным покрытием Quarzit и Pural. Крупные производители на такой профнастил дают официальную гарантию 50 лет на сквозную коррозию и 35 лет – на внешний вид.

Полезные советы

Маленькие хитрости позволят организовать отвод дождевой воды и талого снега эффективнее.

  1. Расположение вертикального стояка в строениях с длиной стены более 15 м целесообразнее в центре. Это позволит делать уклон от угла дома к середине.
  2. Специальная краска с защитными свойствами в баллонах позволит продлить срок службы металла в местах повреждения и сколов защитного покрытия.
  3. Использование сеток, устанавливаемых по периметру лотков или в воронку, предотвратит забивание водостока.
  4. Необходимо организовать отход воды от дома с помощью ливневой системы или емкости для сбора воды.
  5. Для районов с агрессивными климатическими условиями актуально применения устройств антиобледенения.

Такие тонкости предотвратят необходимость замены водостока раньше заявленных производителями сроков.

Основные правила

  • Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
  • Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
  • На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.

Выбор водосточной системы по материалу

Задача №1: правильно выбрать и рассчитать водостоки. И вопрос выбора решают не столько личные предпочтения владельца, сколько другие, более объективные показатели:

  • ➠ Климат в регионе (максимально возможный уровень осадков)
  • ➠ Конфигурация, размеры кровли и угол ската
  • ➠ Этажность дома, его возраст и выносливость несущей системы.

Выбор материала зачастую продиктован целесообразностью. Так, водостоки из меди или титан-цинка не подвержены коррозии, устойчивы к агрессивной среде, но дорогие.

Чаще всего для изготовления металлического водостока используют сталь:

  • оцинкованную (в последнее время все реже — она подвержена коррозии и недолговечна),
  • покрытую защитным полимерным слоем.

Такая система прочна, надежна, подходит для многоэтажных строений. Но имеет ряд нюансов:

  • Металл не стоит использовать в приморских зонах, где в воздухе много солей, а также в районах с развитой промышленностью — активные вещества растворятся в воде, вступят в реакцию с металлом и сократят срок службы водостоков.
  • От металлической системы стоит отказаться, если у вас старый дом, слабая несущая конструкция, фундамент или стропильная система.
  • Металлические водостоки обладают низкой шумоизоляцией. Во время дождя они будут гудеть.

Популярная альтернатива — пластиковые водостоки.

Как правильно располагать кронштейны?

На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.

На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:

Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.

Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.

Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки. Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега

Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.

По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:

Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:

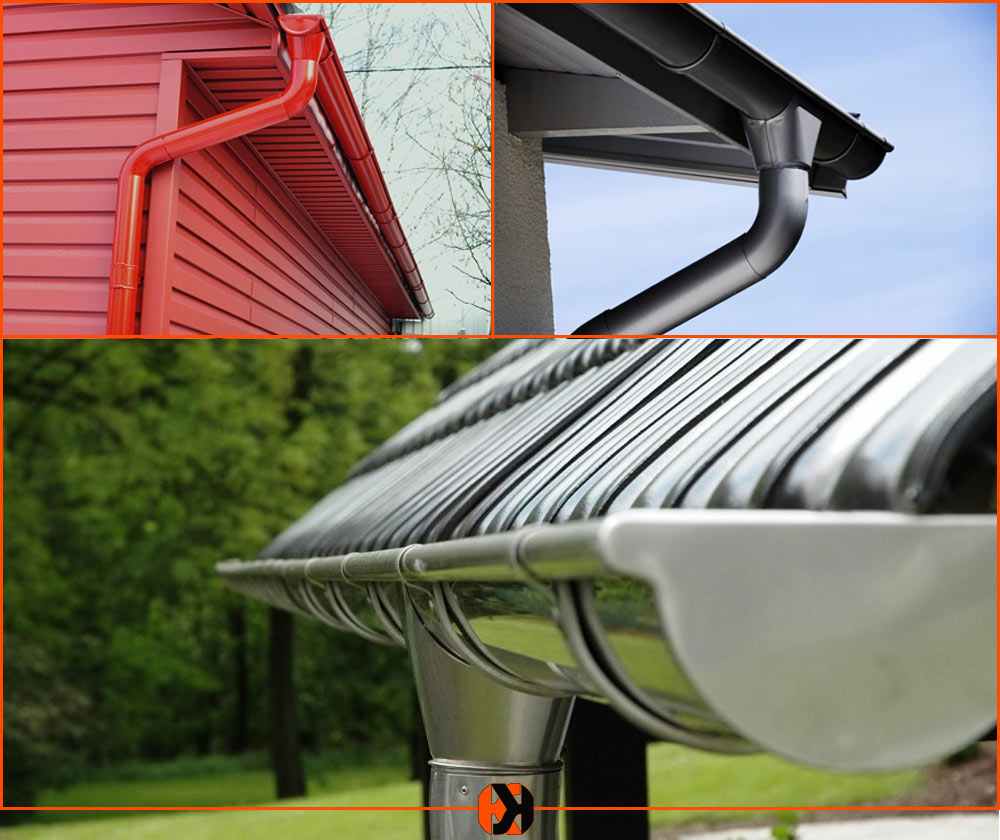

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

  1. Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
  2. Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
  3. Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

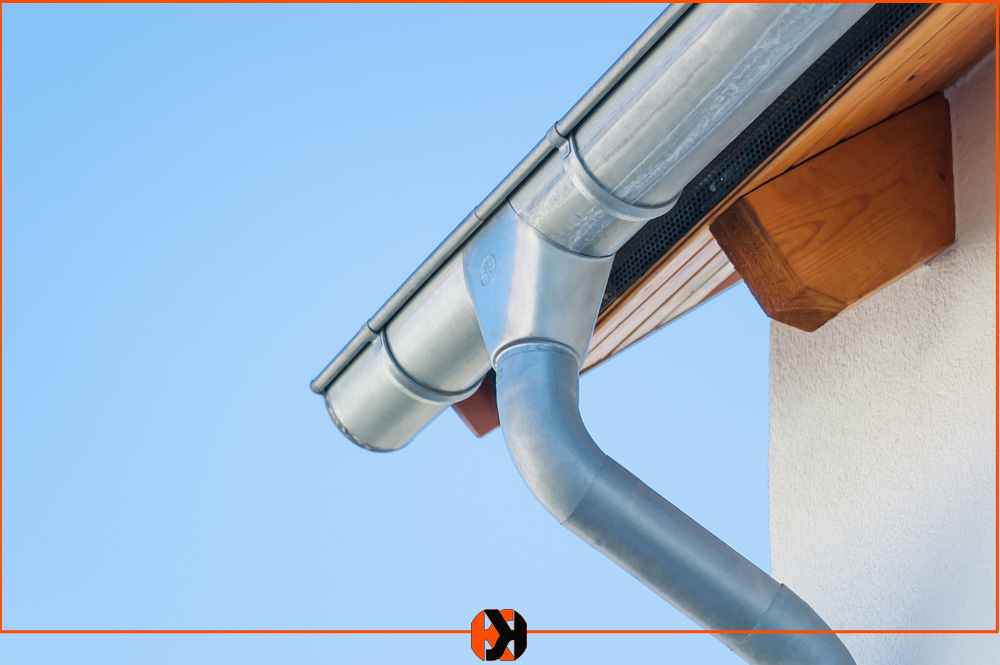

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

  • возможность эксплуатации практически при любых температурных условиях;
  • стопроцентная инертность к ультрафиолету;
  • презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
  • лёгкость конструкции.

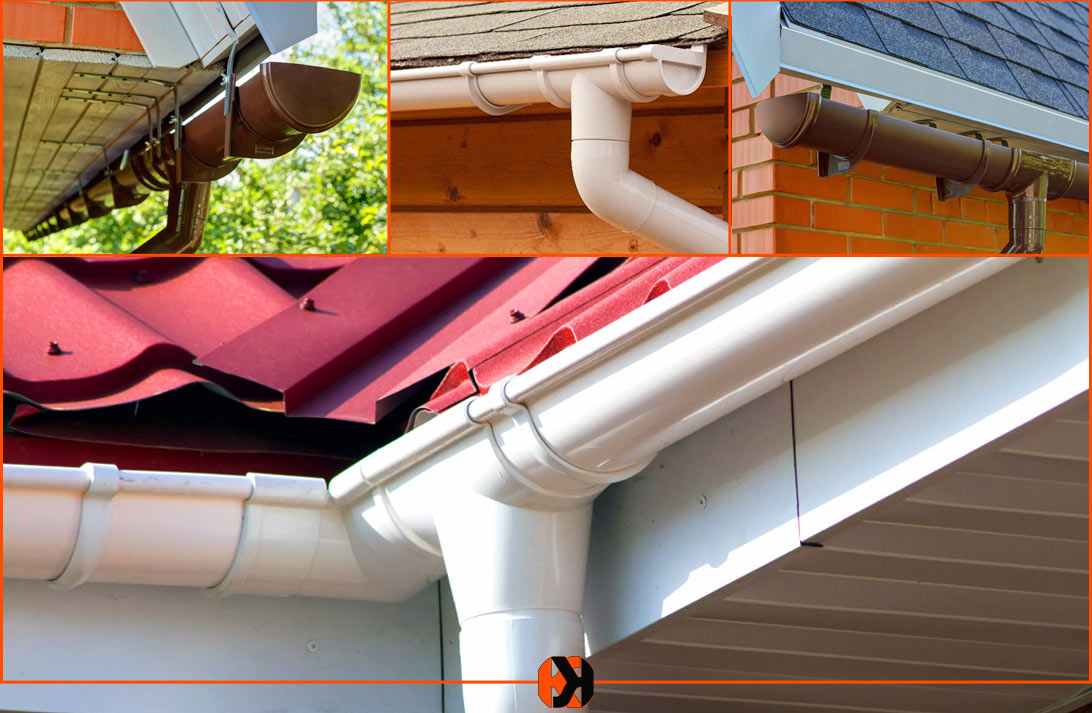

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Заключение

Грамотно сформированная металлическая система водостока обеспечивает защиту здания от проникновения влаги. Данный материал длительное время выдерживает нагрузки и подчеркивает вкус и достаток хозяина.

Комплектность современных водосточных систем позволяет без труда произвести монтаж своими силами. Полезные советы гарантирует более комфортную эксплуатацию водосточного комплекса.

Источники

  • http://www.krovlyakrysh.ru/dobornye-elementy/vodostoki/tehnologiya-montazha-vodostochnoj-sistemy/
  • https://VodaSovet.ru/kanalizatsiya/montazh-vodostokov
  • https://ZnatokTepla.ru/truby/tehnologiya-montazha-vodostochnyh-trub.html
  • https://KrovGid.com/communikacii/derzhateli-dlya-vodostokov.html
  • https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/krysha-i-krovlya/vodostochnye-i-livnevye-sistemy/montazh/montaj-metalicheskogo-vodostoka-svoimi-rukami.html
  • https://KrovGid.com/communikacii/plastikovye-vodostoki-dlya-kryshi-svoimi-rukami.html
  • https://VseProTruby.ru/vodostochnye/ustanovka-vodostokov.html
  • https://krysha-expert.ru/montazh-plastikovoy-vodostochnoy-sist

Выводы и полезное видео по теме

Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:

Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.

Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.

У вас есть личный опыт установки металлических водостоков для крыши? Хотите поделиться опытом или задать вопрос по теме статьи? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
