Как сделать водосток из канализационных труб

Зачем необходим водосток

Водосток состоит из желобов и труб. Ручейки по кровле стекают в жёлоб, закреплённый под крышей здания и дольше по трубам стремятся вниз. На земле потоки распределяются по системе водоотводов.

Управляя потоками дождевой воды водосток защищает:

  • Отмостку и фундамент от размывания.
  • Стены от промокания и дальнейшего растрескивания фасада на морозе.
  • Участок перед домом от образования луж.

На дачных и приусадебных участках вода может собираться в специальные ёмкости для полива.

Водостоки выполняют роль декорации. Они создают законченный внешний вид для кровли, положительно влияя на внешний вид двора.

Характеристики пригодных для водоотвода материалов

Полимерные трубы для канализации изготавливаются из тех или иных материалов, но они не все подойдут для наружных работ. В регионах с холодной очень длительной в зимний период поливинилхлорид (ПВХ) теряет собственные многофункциональные свойства при отрицательной температуре. А t° от -30°С для них губительна, хотя деструкция происходит понемногу.

В теплом климате проблем нет зимой с таким материалом, но перегрев летом в жару тоже разрушает его. Их можно применять в качестве временной меры. Такой сток для отвода воды будет не тяжелым и безвучным, в отличии от металлических вариантов.

Полипропиленовый желоб тоже будет дешевле конструкций из металла. Толстые эластичные трубы порой имеют жесткие ребра, что весьма комфортно для наружной системы.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

  • на край стропильной системы,
  • на лобовую планку карниза,
  • на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

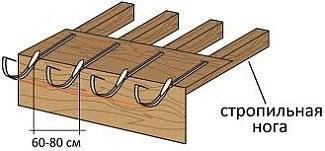

Вариант крепления кронштейнов для водоотливов

  • Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).

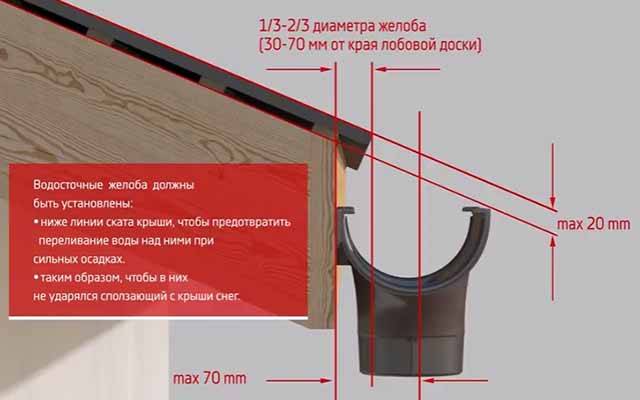

  • Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
  • Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
  • Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

  • саморезы, шуруповерт или отвертка;
  • уровень и рулетка;
  • напильник, наждачная бумага;
  • ножовка по металлу или болгарка;
  • бечевка;
  • лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые кронштейны для водосточных систем

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

Самодельные крепежи: подбираем и изготавливаем

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома. Сгибать крючки при помощи обычных тисков – изматывающее занятие

Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

  • Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
  • Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
  • Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
  • Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
  • Шаг 5. Выставляем необходимый угол сгиба.
  • Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
  • Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
  • Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

  • Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
  • Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Монтаж

Монтаж желобов осуществляют под наклоном к горизонту. Рекомендуемый угол – 1 см на 1 погонный метр коммуникаций. Место крепления зависит от того, в каком доме проводят работы. Если крыша еще не покрыта, то водосток крепят на лобовую планку карниза или на стропила. Если дом жилой или имеет большой вынос, то его подвешивают к самой кровле.

Рекомендуем ознакомиться: Вакуумный клапан для систем канализации

Нюансы монтажа желобов:

  • Желоб располагают на 3 см ниже края крыши, если об этом не позаботиться, то его снесет зимой снегом или льдом.
  • Внешний край должен быть ниже внутреннего на 1 см – это позволит при переполнении выливаться воде дальше от стен дома.
  • Желоб относительно кровли ориентируют так, чтобы его 2\3 выступали за край – это позволит качественно улавливать струи под напором.
  • Монтаж начинают от угла крыши, где устанавливают крепеж. От него размечают расположение желоба, учитывая уклон. Линию фиксируют бечевкой и прикручивают остальные крепежи.
  • Подобным образом размечают горизонтальные сегменты водостока.
  • Соединение желобов осуществляют при помощи холодной сварки с дополнительными алюминиевыми клипсами.
  • Монтаж воронок проводят без использования клея в раструб, ограничиваясь готовыми прокладками фитингов.
  • Вертикальные стойки, их изгибы собирают в раструб, как обычную канализационную систему.
  • Собирают водосточную систему сверху вниз. Сначала подвешивают собранные желоба, затем монтируют вертикальные участки.

Чертежи и схемы

Решение вопроса «как сделать водосток с крыши» следует начать с составления схемы, где будут учтены все моменты сборки и монтажа. Подробный план предусматривает чертеж, на котором отмечены начало желобов и уклон системы по периметру, места установки воронок.

Для начала нужно разметить места креплений, делать это нужно, соблюдая уклон будущего водостока

Важно просчитать количество кронштейнов, наметить места фиксации вдоль крыши и по трубе, ведущей к канавке. Два держателя с противоположных углов кровли ставят под воронки (раструбы водосточной трубы)

Правильное планирование способствует экономии материалов и точное представление объемов закупки комплектующих.

Строители используют готовые формулы для расчета многих показателей. Например, чтобы выбрать трубу необходимого сечения, учитывают наклон крыши и площадь кровельного ската. Если она небольшая (до 50 м²) достаточно трубы диаметром около 80 мм, 90 мм – для кровли до 120 м². Для дома с площадью крыши свыше 125 м² потребуются трубы сечением от 100 мм. Воронки и остальные комплектующие подбираются под эти параметры.

В схеме должны быть отражены все элементы:

  1. Количество желобов и воронок зависит от периметра и конфигурации кровли.
  2. Количество кронштейнов – примерно 15-17 на 10 м периметра.
  3. Чисто воронок, отводов и сливных труб одинаковое.
  4. Минимум 2 заглушки (устанавливают на верхнюю точку или начало желоба, 1 можно разрезать пополам).
  5. Количество колен пропорционально схеме отвода.
  6. Число поворотных элементов и углов зависит от конфигурации крыши (минимум 4).
  7. Соединительных муфт в 2 раза меньше, чем самих желобов.

К стене водосток будет крепиться хомутами, их количество зависит от длины трубы

Практика показывает, что число вертикальных водосточных труб должно быть примерно 1-2 на каждые 20 м периметра крыши. Их часто ставят по углам или выводят к началу дренажной канавы. Под вертикальные части канализационной системы достаточно труб от 50 мм. Концы водосточной трубы, как правило, оформляют коленом отвода, направляющим струю от стены (фундамента) в нужном направлении. Для разметки кронштейнов (держателей желобов) на фасаде натягивают веревку между саморезами, делают уклон и отмечают места фиксации.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

  • диаметр малой трубы составляет 87 мм;
  • ввиду малого веса деталей устроить водосточную систему можно в одиночку;
  • максимальный шаг установки крюков – 50 см;
  • воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
  • пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
  • расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Особенности монтажа системы отвода воды

Крепление водостока к зданию и крыше осуществляется при помощи специальных кронштейнов. В качестве нормы принимают правило, в соответствии с которым крепление водосточного желоба выполняют через каждый метр

При расчете водосточных труб берут во внимание то, что каждые 10 метров желоба должны оснащаться одной водосточной трубой диаметром 100 мм. Очень полезно знать площадь крыши, а еще лучше её проекции

Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°

Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм

Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°. Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм.

Крепление водосточных труб также осуществляют хомутами, только немного другого типа, чем для желобов. Очень часто здания и сооружения имеют сложную конструкцию крыши, требующую дополнительную установку водосточных труб. В связи с этим при расчете водосточной системы специалисты учитывают наличие фронтонов, выступов, эркеров и других архитектурных особенностей.

Особенно часто возникает вопрос, как закрепить водосток из оцинковки к зданию. Это можно очень просто осуществить при помощи специальных оцинкованных хомутов и кронштейнов, имеющихся в свободной продаже. Одной из особенностей конструкции оцинкованных систем является наличие защитного полимерного слоя под краской. При деформации этого полимерного покрытия, коррозия очень быстро распространится по всей поврежденной зоне. В связи с этим при эксплуатации и монтаже оцинкованных элементов применять острые предметы и инструменты, а также осуществлять чрезмерные изгибы и другие операции, опасные для полимерного покрытия, запрещено.

При выборе цвета и фактуры водостока следует особое внимание уделить цвету кровли и фасада здания. Водосточная система должна гармонично вписываться в дизайн сооружения и не портить своим видом фасад

В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет

При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии

В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет. При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии.

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Рекомендуем ознакомиться: Как сделать дымоход для газового котла?

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

  • Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
  • Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

  • длину периметра крыши;
  • высоту дома;
  • количество вертикальных стояков;
  • количество соединений желобов;
  • количество заглушек, уголков и тройников;
  • количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Рекомендуем ознакомиться: Оцинкованная стальная труба для обустройства дымохода

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Водосточная система плоской кровли

Плоская кровля отличается отсутствием скатов, соответственно и водосточная система в таком случае монтируется иначе. Однако, как и в случае со скатными крышами, ее можно изготовить из пластиковых канализационных труб. Плоские кровли оборудуются внутренним водостоком. Чаще всего уклон таких крыш направлен к центру дома, где размещаются воронки водосточной системы. В зависимости от площади кровли, их может быть несколько или же только одна. Воронка жестко крепится к стяжке под гидроизоляцию и соединяется с трубой внутреннего водостока.

Приклеенный на борт воронки гидроизоляционный ковер обеспечивает полную герметичность соединения. Отводные трубы устанавливаются в слое теплоизоляции. Обычно они выходят в техпомещение, соединяются там с канализационным стояком, откуда вода отводится в ливневку.

Если для внутреннего водостока выбираются полипропиленовые трубы, их следует монтировать с небольшим технологическим зазором, который необходим для температурной компенсации материала трубы. С этой же целью трубу можно оборудовать слоем изоляции.

Труба водосточного стояка может соединяться со входом ливневой канализации. Пример грамотного выполнения узла

Если крыша оборудована несколькими воронками, соединяющимися с водоотводом, нужно помнить, что диаметр горизонтальных деталей должен быть меньше, чем диаметр воронки. Так будет проще установить воронку в кровельный пирог. На участках соединения горизонтальных и вертикальных элементов устанавливаются переходники. Детали монтируются встык с обязательным использованием герметика. Элементы стояка водостока соединяются между собой и с воронкой при помощи специального клея.

Еще один вариант оформления нижней части водосточного стояка. Он заканчивается над входом в ливневую канализацию

Несколько советов от профессионалов:

  • Водосточные воронки нужно располагать равномерно на самых низких участках плоской кровли.
  • Чаша воронки не должна опираться на теплоизоляцию. Под нее укладывается деревянный брус, предварительно обработанный антисептиком. Деталь закрепляется к основанию кровли. Воронка крепится непосредственно на брус.
  • Выпуск воронки должен располагаться выше точки промерзания. Это необходимо для предотвращения намерзания в ней ледяных пробок. Если это невозможно, стоит установить воронку с электрообогревом. Кроме того, если расстояние от кровли до обогреваемого помещения больше метра, стоит прогревать и горизонтальный водосток. Иначе при образовании ледяной пробки утеплитель сыграет роль термоса и надолго сохранит лед, что в свою очередь будет препятствовать нормальному удалению влаги с кровли.

Грамотно организованная водосточная система надежно защищает стены и фундамент строения от влаги. Проще всего приобрести комплект деталей для сборки водостока. Такие изделия продаются в специализированных магазинах и стоят достаточно дорого. Но можно и существенно сэкономить, собрав водосточную систему из пластиковых канализационных труб. Для этого понадобится терпение, аккуратность и четкое следование инструкциям. Готовую систему можно покрасить в цвет кровли, и она совершенно не будет отличаться от дорогой покупной конструкции.
