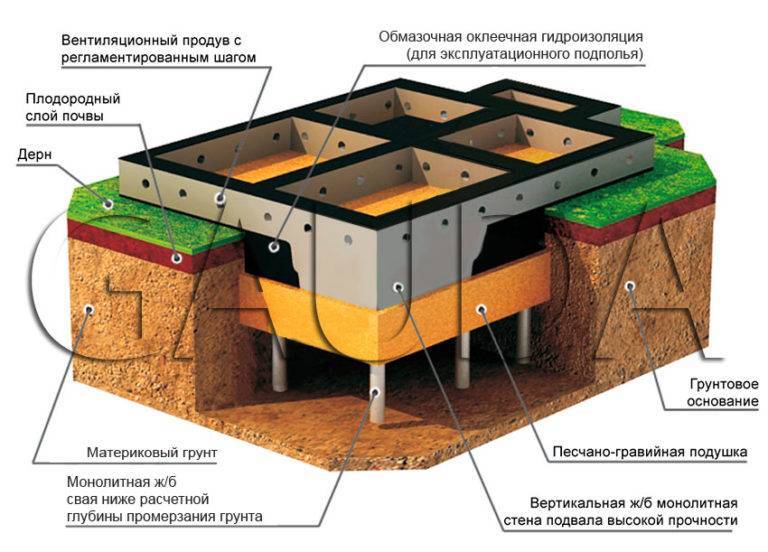

Фундамент ленточный с буронабивными сваями

Самостоятельное возведение буронабивного фундамента

Очень удобно то, что фундамент на буронабивных сваях может быть построен в любое время года, для его монтажа не нужно ждать весны. Но работы должны обязательно производиться в соответствии с технологией, чтобы не возникало проблем, которые могут навредить будущей конструкции и самому зданию в целом.

Расчет фундамента и разметка

Перед тем, как будут начаты работы по монтажу, необходимо позаботиться о проекте фундамента, а для этого должен быть произведен точный расчет количества свай и возможной нагрузки на них.

Для расчета несущей способности фундамента для дома нужно знать точный вес будущего сооружении и несущую способность одной сваи. По этим данным можно определить количество необходимых опор для дома или бани. Прочность одного свайного элемента зависит от используемого для его изготовления бетона, точнее, его марки. Например, если свая изготовлена из бетона марки М100, то ее несущая способность равна 100 кг/ куб. см. Если сечение опоры при этом будет равно 20*20 см, то площадь такой сваи составит 400 куб. см, что дает возможность выдержать только одной свае массу в 40 т. Эти расчеты верны для сваи, которая закладывается ниже уровня промерзания грунта.

В любом случае несущая способность сваи будет намного больше, чем тот же показатель грунта. Именно поэтому при расчете несущей способности и количества свай должен учитывать тип грунта и его основные показатели.  Сделать детальный анализ залегающего на участке грунта сможет только профессиональный геолог, поэтому лучше обратиться за советом именно к нему.

Для повышения устойчивости основания на сваи монтируется ростверк, который представляет собой конструкцию в виде ленты, которая соединяет все свайные элементы между собой. При его обустройстве также должен быть выполнен детальный расчет распределения нагрузки на каждый отдельный участок.

После того, как подсчитано необходимое количество свай и определено их местоположение, нужно отметить на бумаге в виде проекта будущий фундамент, а потом перенести данные на участок, тем самым разметив его.

Бурение и подготовка скважины

Бурение может осуществляться ручным буром или специальными бурмашинами, которые придется арендовать. Ручной бур может сделать скважину от 15 до 45 см в диаметре, но стоит учесть, что производить такие работы очень сложно и бурение затрачивает много сил.

После того, как все скважины готовы нужно сделать из рубероида подобие трубы, которое по диаметру будет совпадать со скважиной, а длиной будет больше приблизительно на 50 см. Верхняя часть трубы делается из нескольких слоев и стягивается проволокой. Такая труба станет опалубкой для сваи. Готовая труба помещается в скважину до упора.

Часто мастера не устанавливают опалубку из рубероида, но она обязательна для лучшего набора прочности и схватывания цементного раствора. Также опалубка защищает сваю от пучения грунта в зимнее время года и не позволяет ценной влаге выйти из бетона и впитаться в окружающий грунт.

Армирование и заливка бетона

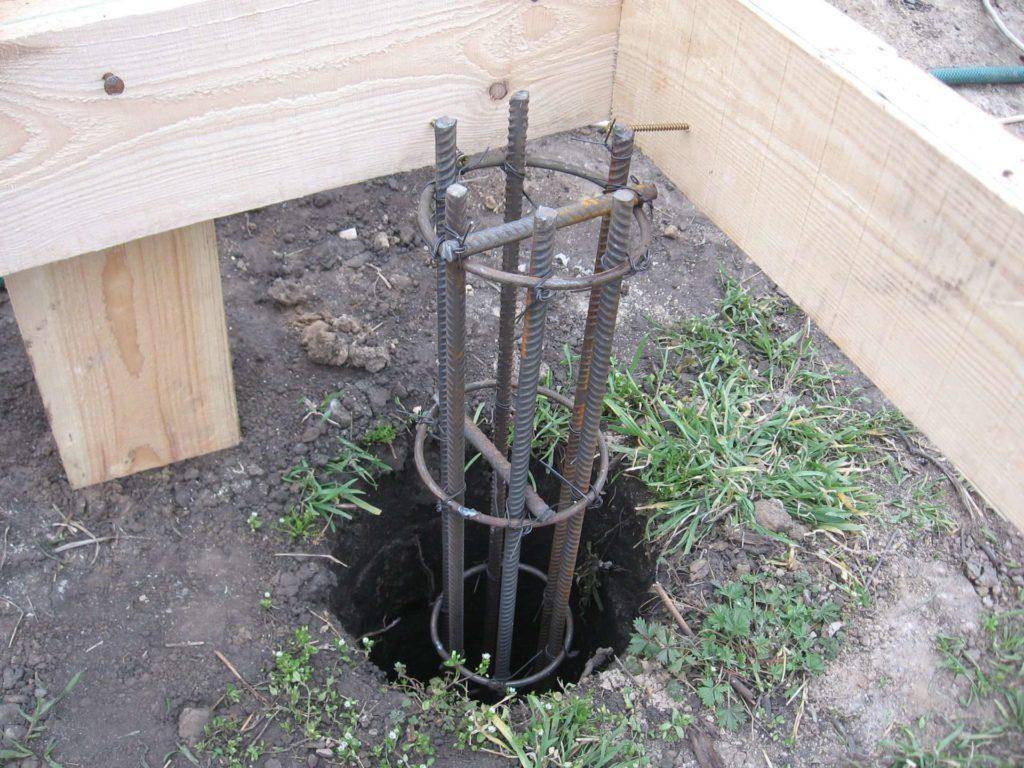

После того, как заготовка опалубки готова, можно приступать к армированию будущей сваи. Делается арматурный каркас из ребристых прутьев, толщина которых составляет от 6 до 10 мм. Достаточно будет трех штук, которые связываются поперечинами между собой через каждые 60 см.

В случае заливки основания с ленточным ростверком, необходимо вывести пруты выше сваи для удобства связывания их с ростверком. Дополнительные высота берется из расчета высоты ростверка, которая больше на 2 – 3 см.

Установив связку арматуры, можно приступать к заливке бетона внутрь. Делать это лучше всего при помощи смесителя, так как он позволяет производить большие по объему работы.

Заливка должна производиться бетоном, который способен к быстрому затвердеванию. Каждый слой нужно обрабатывать глубинным вибратором, чтобы исключить пустоты внутри массы.

Обустройство ростверка

Ростверк – конструкция, чем-то напоминающая ленточный фундамент, которая обустраивается на сваях. Для его исполнения можно использовать самые разнообразные материалы, это может быть металл и дерево, но больше всего распространен монолитный ростверк из железобетона.

Для жесткости ростверка его необходимо армировать. Для этого арматура укладывается по нижней его части и верхней, связываясь между собой и сваями. Получается арматурная сетка с шагом от 20 до 40 см. Нижний пояс во избежание плотного прилегания к опалубке свай снабжается деревянными прокладками, а сам ростверк хорошо укрепляется. Ширина готового ростверка бывает самой разнообразной, в зависимости от толщины стен сооружения.

Подготовка и разметка участка

Строительный участок расчищается от мусора, верхний слой грунта с растительностью срезается. Если на участке имеются ямы, небольшие перепады, грунт просел, то рекомендуется сделать подсыпку с последующей утрамбовкой.

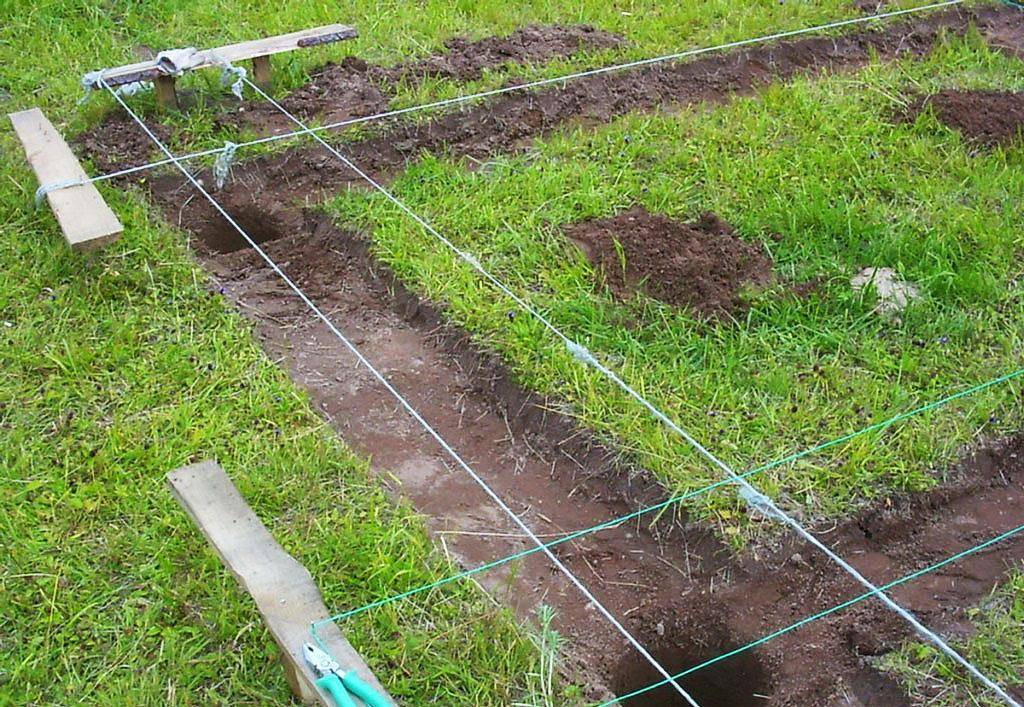

Разметка будущего фундамента нужна обязательно! Она поможет правильно расположить опоры и произвести заливку ленты.
Лучше всего выполнять разметку при помощи лазерного дальномера и строительного уровня. Места бурения будущих скважин для свай помечаются вешками. Ленты основания — тросами или веревками. Углы можно отметить досками или обрезками труб.

Для мелкозаглубленного основания роется траншея, равная по ширине монолитной ленте. Глубина траншеи должна быть на 10-20 см больше заглубления. Это необходимо для подсыпки гравийно-песчаной подушки под основание.

Технология возведения буронабивного фундамента

Строительство фундаментных систем на основе буронабивных свай проще и дешевле традиционных ленточных и плитных схем. Прежде всего, потребуется выполнить расчет количества свайных опор и составить детальный проект расположения на плане подошвы будущего здания. Как правило, буронабивные сваи устанавливаются на углах коробки, под стенами и под внутренними перегородками так, чтобы вес дома распределялся по возможности равномерно по всему периметру. Шаг между опорами выбирают по условиям жесткости и прочности ростверка, обычно эта величина составляет 1,5-2 м.

На втором этапе сверлят скважины под заливку. В среднем для дома требуется пробурить 40-60 свай. Работа тяжелая, поэтому обустройство скважин обычно заказывают специализированной фирме или выполняют самостоятельно мотобуром. Для небольших построек типа сарая или гаража скважины можно пробить садовым буром.

Внутрь скважины отсыпают 5-7 литров песчано-гравийной смеси и трамбуют стальной трубой с заваренным концом. Далее устанавливается рулонная гидроизоляция и опалубка для формирования оголовка сваи. Если используется асбестоцементная труба, то предварительно делают бетонную подушку подошвы. Для этого внутрь заливается небольшое количество бетонной смеси, после чего трубу несколько раз приподнимают и с силой осаживают, тем самым разравнивая и уплотняя залитый бетон в основании подошвы.

Далее необходимо связать арматурный каркас сваи. Как правило, используют четыре-шесть прутков арматуры, связанных коробом. Длина арматурного каркаса подбирается таким образом, чтобы концы прутков можно было выпустить, загнуть и перевязать с арматурой ростверка или ленты. Для этого достаточно оставить 60-70 см длины прутка.

После установки опалубки и гидроизоляции выполняется заливка бетоном М200. Первоначально льют скважины свай, с пробивкой вибратором, только после этого заливается вся лента или ростверк.

Расчет фундамента на буронабивных сваях

Определение проектных данных проходит в несколько этапов:

  • расчет нагрузки на фундамент – вес дома с учетом снежной массы;
  • определение несущей способности сваи;
  • расчет количества и шага свай. На чертеже отмечают расположение свай.

Для определения несущей способности используется одна из двух характеристик:

  • сопротивление материала самой сваи;
  • сопротивление грунта.

Обратите внимание

Несущей способностью считается характеристика с меньшим значением, это и есть предельно возможная нагрузка на сваю.

Разница между двумя числами (фактически избыток прочности) при строительстве не важна: что бы ни начало деформироваться первым, свая или грунт, для постройки это аварийная ситуация.

Деформация стены здания при некачественном фундаменте

При проектировании стараются, чтобы характеристики были примерно равны: свая с более высоким сопротивлением обойдется дороже, а смысла делать ее такой прочной нет.

Несущая способность зависит в том числе от марки бетона: например, дешевый бетон М100 выдерживает до 100 килограммов на квадратный сантиметр.

В городской и промышленной застройке сечение скважины определяется проектом. В частном строительстве (с помощью ручного бура) можно пробурить скважину сечением 30 см максимум. С применением техники – до 45 см. Минимальный диаметр – 15 см. Из этой цифры исходят, определяя количество и шаг буронабивных свай под фундамент.

При определении количества учитывается масса здания: общую нагрузку делят на несущую способность, получают число свай, которое равномерно распределяют по периметру.

Глубина погружения сваи – не меньше уровня промерзания почвы. Обычно варьируется от 1 до 2 метров. Эту цифру для конкретного региона можно взять из приложений СНиП.

Когда известны все основные характеристики, рассчитывают необходимые материалы:

  • бетон для свай и ростверка (или ленты);
  • арматура для свай;
  • обсадные трубы. На плотном грунте могут не использоваться. В этом случае в скважину помещают свернутый в трубку рубероид, который служит опалубкой для бетона, а впоследствии обеспечивает гидроизоляцию сваи;

  • арматура для ленты;
  • опалубка для ростверка или ленты;
  • гидроизоляционные материалы;
  • песок, гравий для подушки.

Количество бетона на одну сваю определяется как произведение площади сечения сваи на ее высоту. Площадь – площадь круга, πr2, где r – радиус сваи.

Например, если у нас длина сваи два метра, а ее диаметр – 30 сантиметров, объем бетона V = 2 х 3,14 х (0,3/2)2, примерно 0,142 кубометра (с округлением в большую сторону). Умножаем полученную цифру на число свай, получаем необходимое количество бетона без учета ростверка (ленты).

Чтобы посчитать объем бетона для ленты/ростверка условно делим периметр на 4 правильных параллелепипеда (или больше, если проекция стороны – ломаная линия). Объем параллелепипеда находится перемножением трех основных показателей – длины участка, ширины и высоты ленты.

Арматура сваи представляет собой 3-4 вертикальных стержня толщиной не менее 8 миллиметров толщиной. Длину прутка считают с запасом на шпильку, которая будет связывать сваю с ростверком. Для ленты потребуется пруток 1,2 см. Каркас складывается из продольных, вертикальных и поперечных прутьев. Поперечные не доходят до стенок опалубки несколько сантиметров, вертикальные не доходят до дна и верхней поверхности ленты.

Число обсадных труб равняется числу свай. Площадь опалубки для ростверка зависят от его длины и высоты. Для повышенного ростверка требуется еще дно, оно зависит от длины и ширины ленты. Зная текущую среднерыночную цену материалов, можно посчитать затраты на них. Чтобы приблизительно определить, во что обойдется ленточный фундамент на буронабивных сваях, к полученной цифре следует добавить цену доставки и аренды оборудования (желобного транспортера для бетона, бетономешалки, если вы готовите бетон самостоятельно и т.д.).

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП -84, , , -84 и -85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Чем буронабивной вариант лучше-хуже других свайных систем

Строительство на незнакомых грунтах, зачастую в чистом поле, без соседей всегда сопровождается риском неправильно выбрать тип фундамента. Опыт обустройства и эксплуатации фундаментов соседских построек может оказать серьезную помощь в выборе схемы основания для дома. Понятно, что фундамент на буронабивных сваях не является исключительным решением, но его использование в ряде случае помогает решить большинство проблем. В качестве альтернативного варианта можно использовать железобетонные сваи, способные обеспечить более высокий запас устойчивости и жесткости.

Тем не менее, ленточный фундамент с буронабивными сваями считается одним из наиболее востребованных и популярных по вполне объективным причинам:

  • Простая и доступная технология обустройства фундаментной системы. В большинстве случаев построить буронабивной фундамент своими руками не сложнее, чем заложить обычную малозаглубленную ленту;
  • В отличие от винтовых и железобетонных свай, сборка фундамента на буронабивных опорах не требует использования специальной дорогостоящей техники, как, например, дизельный молот для забивки или самоходный станок для вворачивания стальных опор в грунт;
  • Высокая гибкость схемы позволяет менять параметры буронабивных опор, их диаметр и глубину заделки можно легко скорректировать без оглядки на спецификацию закупаемых стройматериалов.

К плюсам фундаментов с буронабивными сваями относят также минимальное механическое воздействие на прилегающие постройки, водоносные пласты, коммуникации и подземные объекты. По сути, буронабивную сваю можно установить в любом месте, даже посреди готового фундамента или построенного дома.

На что это влияет? При постройке буронабивного фундамента заливаются опоры, которые сцепляются с грунтом боковой поверхностью и частично подошвой сваи, без деформации грунтовых пород. Тогда как при забивке железобетонных свай слои грунта уплотняются, создавая так называемое несущее или опорное ядро.

Последствия от забитых свай могут самые разные — от подъема уровня верховодных вод до разрушения и деформации подземных канализационных и водопроводных труб. Кроме того, сложно представить, как можно технически пытаться забивать сваю рядом со зданием на просевшем фундаменте.

Тогда как выполнить усиление фундамента буронабивными сваями технологически не составляет особого труда, достаточно:

  • Просверлить скважину в месте усиления фундаментной ленты с помощью механического инструмента или ручного мотобура;
  • установить опалубку и арматуру;
  • залить скважину бетоном;
  • связать выпуск арматурных прутьев буронабивной сваи с элементами усиления фундамента здания.

Для обустройства буронабивного фундамента покупаются в необходимом количестве бетон или сухие компоненты для его приготовления, стальная арматура и гидроизоляционные материалы. Размер свай и глубину скважины можно увеличить, если в ходе строительства фундамента обнаруживается более глубокое залегание опорных каменистых слоев, на которые и планируется установка опор.

Достоинства буронабивного фундамента с ростверком

Буронабивной фундамент легко сделать своими руками без применения спецтехники

Положительными сторонами при обустройстве буронабивного основания являются:

  1. Хорошая несущая способность основания в мягких грунтах.
  2. В отличие от фундамента на забивных сваях с ростверком не требуется использование крупногабаритной спецтехники.
  3. Возможность устройства различных типов ростверка.
  4. Этот вид фундамента можно изготовить своими руками, тем самым снизив затраты. Сваи можно заливать поочерёдно.
  5. Для различных типов нагрузок можно подобрать соответствующие габариты свайного поля.

Если перед застройщиком стоит задача разработать свой собственный проект и реализовать его, то буронабивной фундамент с ростверком может стать надёжным основанием нового строения. Особенности технологии изготовления широко описаны в строительных стандартах и правилах. Строя в соответствии с ними, можно не сомневаться в надёжности выбранного фундамента.

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). www.gvozdem.ru

3

Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией

Технология возведения фундамента

Процесс возведения буронабивного ленточного фундамента состоит из нескольких этапов.

Подготовка

Производится очистка строительного участка от загрязнений. Почва на месте строительства выравнивается. Затем производится разметка; необходимо отметить точное месторасположение:

  • указать места бурения скважин с шагом – не более 2 м;
  • рассчитать ширину ленты, местоположение осей и др.

Для наглядности используются шнуры и обноска.

Проведение земляных работ

На этом этапе требуется создать траншеи и пробурить скважины. Их размеры зависят от особенностей грунта, глубины залегания более твердых пород и особенностей будущей постройки.

Траншея должна соответствовать ширине будущей ленты, в глубину порядка 40-60 см. По периметру основания производится бурение скважин. Они охватывают всю коробку будущей постройки, также находятся под будущими стенами, как несущими, так и ненесущими

Особое внимание необходимо уделить местам пересечения стен. Все это позволит равномерно распределить вес постройки

Говоря о длине, то есть глубине бурения, то она должен быть не меньше глубины промерзания почвы (для надежности постройки). Этот показатель зависит от региона, в среднем от 1 м до 2 м.

Гидроизоляция свай и создание опалубки

Сваи, как основу фундамента, необходимо защитить от влаги. Это существенно повысит срок службы, эксплуатационные характеристики всей постройки. Гидроизоляция производится с помощью рубероида или аналогичных водонепроницаемых материалов.

Для защиты свай от воды можно использовать трубы, выполненные из пластика или асбестоцемента. Но в этом случае придется учитывать их диаметр еще на этапе бурения. Потому со способом гидроизоляции нужно определиться заранее.

Будущий фундамент покрывается слоем песка. Подготавливается опалубка для заливки бетонной смеси.

Армирование

Для большей надежности сваи и ленты следует армировать. Для этого подойдут металлические прутья 6-15 см. Куски арматуры необходимо соединить между собой, сварить таким образом, чтобы металлическая основа легко вошла в подготовленную скважину.

Армирование следует проводить в двух плоскостях:

  • вертикальное. Соединенные прутки опускаются вертикально в скважину – они будут брать на себя основную нагрузку, вес здания;
  • горизонтальное. Используются более короткие прутья, которые опускаются в скважину поперечно. Они придают большую жесткость конструкции.

Для этого необходимо куски арматуры сваривать – часть прутьев будет находиться в вертикальном, часть в вертикальном положении.

Заливка

Первым делом цементной смесью необходимо заполнить скважины – это снижает опасность возникновения пустот. Дополнительно к этому проводится утрамбовка смеси после каждые 30 см заливки.

После заливается лента фундамента, оформленная опалубкой.

После заливки важно дать смеси достаточное время для приведения в рабочую форму. Невыполнение этого требования приведет к тому, что конструкция окажется недостаточно надежной

Особенности создания буронабивного фундамента

Возведение такой конструкции своими руками приведет необходимости закупки или аренды дополнительного оборудования. Необходимы буровые машины, лучше – автоматизированные. Это приведет к дополнительным расходам.

Кроме того, далеко не все граждане знают о нюансах более качественной работы:

  • для большей надежности основания применяется технология создания конусообразных свай — расширения диаметра по мере бурения;
  • для повышения плотности фундамента используется специальные аппараты – вибрационные буры.

И это только часть секретов. В этих условиях всю работу выгоднее поручить профессионалам.

Принцип установки свай: поэтапная инструкция

Подготовка

Необходимо подготовить площадку для монтажа бетонного фундамента – убрать мусор, снять почву с растительностью. Разметить территорию, места, где требуется установить сваи. Установить вешки. Чтобы разметка была более точной, нужно использовать шнурку.

Шнуровка

Пробуривание скважины

Монтаж скважин необходимо проводить в местах, где установлены вешки. Когда бур достигнет необходимой глубины, вытаскивают, удаляют землю. Проводится трамбовка, засыпается песчаная подушка. Слой песка — 30-50 см.

Как установить обсадную трубу

Монтаж обсадной трубы необходим в местах, где почва имеет песчаный характер, болотистая местность. На грунтах с глинистым, суглинистым основанием, установка труб не обязательна. Процесс армирования проходит намного проще.

Пластиковые, металлические, асбестоцементные изделия можно использовать в качестве обсадной трубы. Можно купить трубы, предназначенные для скважин. Установленные элементы должны располагаться строго вертикально.

Монтаж арматуры

Чтобы провести армирование свай, необходим металлический рифленый прут, диаметром 12мм. Для возведения небольших строений достаточно 4-6 вертикально расположенных прутов. Для обвязки потребуется стержень, диаметром 4 мм.

Цилиндрическая конструкция должна быть меньше размеров скважины на 3-5 см. Обвязка стержней проводится вязальной проволокой, пластиковыми хомутами. Армирующий каркас должен возвышаться над землей, примерно на 30 см. Сборка производится на поверхности земли, каркас спускается в скважину, огражденную обсадной трубой.

Пример армирования

Заливка бетонной смеси

Лучший вариант для заливки свайных сооружений — бетон марки В12.5, В15. Для удобства заливки раствора вручную, можно использовать воронку с большим горловищем. После каждых 25-30 сантиметров бетонного раствора, рекомендуется проводить усадку, можно металлическим прутом. Позволит избавиться от пустот в фундаменте, заполнить ниши. После заливки, оставляют на 5-7 дней.

Технология монтажа буронабивных свай: пошаговая инструкция

Подготовка местности и разметка будущего фундамента

Подготовка заключается в расчистке участка от мусора, снятии растительного слоя почвы. При необходимости производится подсыпка и утрамбовка грунта. Разметка выполняется в соответствии со схемой установки буронабивных свай. Место расположения каждой скважины помечается вехой. Для того чтобы не ошибиться при разметке можно использовать доски или шнуры, которые будут имитировать будущий ленточный ростверк.

Бурение скважины

Бурение проводится ручным буром, который заглубляется на нужную глубину. При проходке грунт не выбрасывается на поверхность, уплотняясь по стенкам.

В процессе бурения необходимо контролировать, чтобы бур входил строго перпендикулярно, не отклоняясь.

После разработки скважины, диаметр которой должен быть на 5-7 см больше, чем выбранный диаметр свай, основание тщательно трамбуется. При необходимости подсыпается песчано-гравийная подушка в 10-30 см.

Установка обсадных труб

Обсадные трубы препятствуют обсыпанию стенок скважины и обеспечивают безопасное проведение работ. По технологии на плотных глинистых грунтах и суглинках трубы можно не использовать, однако при устройстве буронабивных свай своими руками рекомендуется их установить. Внутри трубы значительно проще монтировать армирующий каркас. Кроме того упрощается процесс заливки и виброутрамбовки бетонной смеси.

В качестве обсадных труб можно использовать пластиковые, металлические или асбестоцементные изделия нужного диаметра. Если финансовые возможности позволяют, то лучше купить специальные обсадные трубы для скважин, на которых имеются подготовленные стыки с удобными соединениями. Труба строго вертикально устанавливается в скважину. Если образовался зазор между стенкой трубы и скважиной, то его необходимо засыпать грунтом с уплотнением.

Армирование

Для создания армокаркаса используется арматура 12 мм. По данным таблицы 1 при строительстве коттеджа нет необходимости использовать сложный план армирования, достаточно 4 или 6 прутов арматуры. Технология связывания армирующего каркаса очень простая: стержни располагаются по кругу, образуя окружность диаметром на 3-5 см меньше, чем размер обсадной трубы. Стержни связываются проволокой. Для закрепления можно использовать хомуты. Длина каркаса = длине обсадной трубы + 30 см. Готовый армокаркас устанавливается в скважину внутри обсадной трубы и заглубляется в грунт.

Арматурный каркас не должен соприкасаться со стенками обсадных труб!

Заливка бетонной смеси

Бетон, используемый для заливки буронабивных опор должен соответствовать СНиП 2.03.01-84 и быть не ниже класса В12,5. Для массивных домов лучше использовать бетон В15. Для заливки бетона в устье скважины опускается загрузочная воронка. Если заливать смесь без воронки, то возможно появление пустот. Заливать бетонную смесь необходимо медленно, каждый слой толщиной 0,5 м необходимо уплотнять 5-10 минут при помощи глубинного виброинструмента и только после этого заливать следующую порцию. К устройству ростверка можно приступать после того, как бетон наберет прочность — через 3-7 суток.
