Фундамент ТИСЭ: строим самостоятельно

Технология работ

Процесс монтажа фундамента ТИСЭ не сложен, все работы можно выполнить своими руками без привлечения какой-либо техники. Единственное, что обязательно необходимо при работе, так это специальный бур для фундамента ТИСЭ.

Бур ТИСЭ-Ф выполнен в виде раздвижной штанги с двумя рукоятками на одном конце и резцами на другом. Весит бур примерно 7 с половиной килограмм, снизу оборудован стопорным механизмом и специальным плугом, который устанавливается на завершающем этапе бурения – именно он образует расширяющуюся полость.

Технология работ по установке фундамента ТИСЭ включает в себя следующие этапы:

  • Подготовка – включает в себя расчет фундамента и нанесение разметки на местности;
  • Установка опор – бурение скважин, прокладка арматуры и бетонирование;
  • Возведение ростверка.

Прежде, чем начинать строительные работы необходимо провести расчеты и определить количество свай, которое будет способно выдержать готовое сооружение и обеспечит которое прочность конструкции.

Чтобы рассчитать фундамент ТИСЭ, достаточно выполнить три шага:

  • Высчитать нагрузку будущего сооружения – учитывается вес всех используемых материалов, нагрузка от ветра и снега;
  • Высчитать несущую способность одного столба – лучше, если этими расчетами займутся специалисты;
  • Разделить нагрузку здания на показатель несущей способности одной сваи – в результате останется число, которое будет соответствовать количеству необходимых опор.

Теперь необходимо правильно расставить опоры – в обязательном порядке опоры выставляются в местах, где пересекаются стены и углах, оставшееся количество распределяется по всему периметру на одинаковом расстоянии.

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

  • рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
  • стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
  • почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
  • откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

Как работает фундаментный бур ТИСЭ

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2
готового дома составляет такие значения в зависимости от материала изготовления:

  • строения из кирпича и блоков — 2400 кг:
  • пенобетон, газобетон — 2000 кг;
  • каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Расчет свайно-ленточного фундаментаИсточник stroy-dom-pravilno.ru

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень

Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению

Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

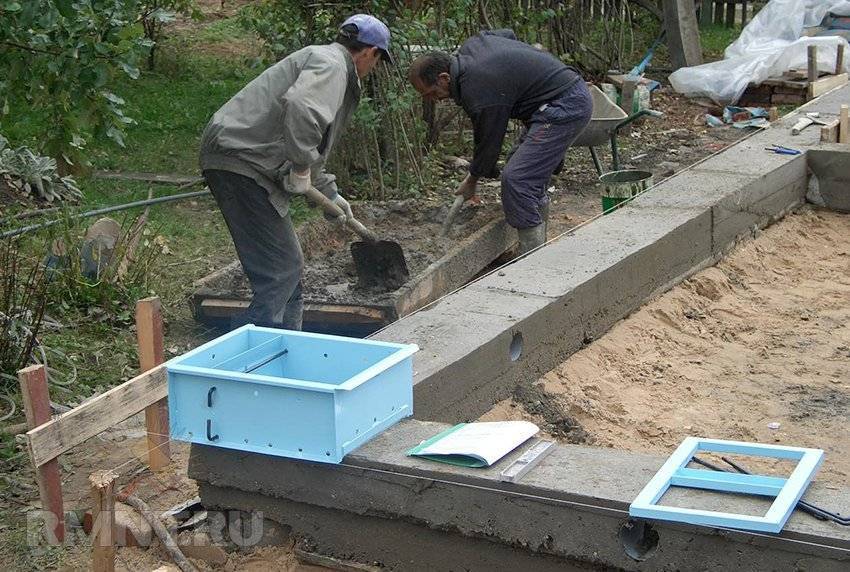

Опалубка ТИСЭ

Формы для блоков разработаны с учётом удобства работы оператора и скорости возведения. Значительная экономия времени (в 3 раза быстрее) достигается за счёт того, что блок одновременно формируется и монтируется в проектное положение, а затем сохнет в естественных условиях. Это выгодное решение, если учесть, что для применения шлакоблока его нужно изготовить на заводе, доставить, поднять к рабочему месту и уложить на заранее подготовленный раствор. К тому же качество «заводских» шлакоблоков часто весьма сомнительное.

Сама форма изготовлена из простых элементов — стальных пластин и уголков, это позволяет ремонтировать и модернизировать ее в соответствии с потребностями конкретного объекта. При достаточном навыке такую опалубку можно изготовить самостоятельно. Принцип формовки «по месту» из плотного раствора не требует установки вибромотора, что позволяет строить стены дома на участках, не подключенных к электросети.

Примечательно, что опалубку ТИСЭ можно использовать для производства отдельных блоков в домашних условиях. Материалом для раствора может быть буквально любой раствор:

  • опилкобетон, арболит ;
  • раствор на шлаке;
  • «бетон на семечке» (мелком щебне фракции 1-5);
  • цементный раствор с фиброй (для особо прочных блоков первого этажа);
  • глиноцементная смесь с опилками и другие.

В этом случае вибромотор можно применить, если того требует технология, т. к. станок будет стационарным, а не передвижным.

Ещё одна особенность данной технологии — отсутствие поперечного ребра, связывающего стенки блока. Это значит, что мостик холода разорван и внутри стены нет перепадов температуры.

Закупка материалов для свай.

Позвонил на ближайшие бетонные заводы. Хотелось ведь купить самых лучших ингредиентов для бетона, но в дальнейшем оказалось не все так просто.

На первом заводе мне сказали, что песка мне они не привезут, впрочем как и щебня. Вернее они конечно могут, но шаландой в 30м3. Зато узнал все о их бетоне.

Выходные прошли без толку и я подумал, что если я и дальше буду так тормозить то строиться придется долго. С утра на следующих выходных позвонил в другое место и договорился, что через час мне уже привезут и песок сеяный и щебень гранитный фракция 5–20 по 10 кубов.

Я едва дошел до участка, как позвонил водитель, привез щебень. Выгрузил в указанном месте без проблем и уехал за песком. Щебень отличный не то, что мой предыдущий с кучей пыли и с плохой геометрией (сильно лещадный).

У нового щебня еще и геометрия близкая к кубической форме.

С песком было все гораздо хуже. Песок тяжелее и Камаз застрял намертво, причем упершись в кучу с щебнем. Какого черта водитель вообще туда заехал, не понятно. Пришлось выгружать прямо там. На песок накинули полиэтиленовую пленку, чтобы отделяла его от щебня и водила выгрузил кузов.

Пустой грузовик кое–как смог выползти из образовавшейся колеи и уполз.

Не знаю где водила взял этот песок. Менеджер уверял меня, что они делают из него бетон и песок просеянный. Не знаю через, что они его там просеяли, но песок оказался не сеяный и содержал множество камней размером до апельсина.

Сделал свой анализ песка. То бишь набрал пол литровой банки песка. Залил доверху водой. Взболтал и оставил на 15 минут. Содержимое банки четко разделилось по фракциям.

Далее берем линейку и измеряем толщину слоев. Потом переводим в проценты. Анализ конечно очень приблизительный, но представление о песке дает. У моего песка получилось около 4-6% глины (в зависимости от места пробы).

Хреновато для хорошего бетона. Буду просеивать. Должен получиться нормальный песок, так как в остальном он хорош. Довольно крупный. Предстоит лишняя работа, но сам виноват. Чистого (совсем без примеси глины) песка мне и не обещали, а то что не сеяный так сам лоханулся, покупал без документов.

Далее была закупка арматуры. Вот тут я офигел. Заказал арматурную сетку и шести метровую арматуру разного диаметра сразу на сваи, ростверк и цокольное перекрытие. А да еще 48 метров полосы на забор, чтобы сетка не провисала, хотя она и так не провисала вопреки предсказаниям всех.

Получилось около трех тонн. Я офигел ее разгружать, хорошо помог водила. Покидав арматуру и сетку, как попало, мы распрощались. Потом я еще три часа укладывал это все в ровные стопки, разделяя арматуру по диаметру.

На очередные выходные решил закупить цемент М500д0 20 мешков для начала, рубероид и по мелочи.

В субботу лил дождь, а в воскресение с утра прошел дождик, потом было сыро для грузовика и поздновато для заказа. Не хотелось мочить цемент и планы пришлось пересмотреть. Надо в отпуск.

Чем отличается фундамент ТИСЭ от других типов основания

По технологии изготовления фундамент ТИСЭ очень похож на исполнение обычного столбчатого или столбчато-ленточного основания. Однако, в отличие от них имеет ряд дополнительных преимуществ, которые обосновывают его применение.

Основным достоинством этого типа основания является его относительно недорогая стоимость, так как материалов на его изготовление используется минимально возможное количество. При этом нет необходимости приобретать какое-либо специализированное оборудование, бур для изготовления скважин вполне реально собрать самостоятельно.


Подробный чертеж фундамента ТИСЭ в разрезе

Менее затратный вид фундамента довольно сложно найти:

  • Благодаря особенностям конструкции выполнение фундамента по технологии ТИСЭ осуществляется на самых различных почвах. Это может быть суглинок, песочный, торфяной или заболоченный грунт, при этом расположение подземных вод практически не имеет значения;
  • Применение фундамента возможно даже в областях с повышенной сейсмической активностью и в условиях вечной мерзлоты;
  • Это, пожалуй, один из немногих видов фундамента, которому не страшны сезонные деформации грунта или появление плывунов;
  • Устойчив фундамент и к вибрациям, передающимся по основанию, поэтому его смело можно применять поблизости от автомобильных магистралей, железных дорог и промышленных зон;
  • Благодаря столь низким требованиям к свойствам почвы, место под строительство выбирают на основании своих предпочтений, не исходя из характеристик грунта.

    Единственный участок, где выполнение фундамента ТИСЭ невозможно – это скальная порода;

  • Такой тип основания способен нести на себе нагрузку от легкой деревянной бани до трехэтажных домов, что делает его использование универсальным.

Недостатки фундамента ТИСЭ выявляются в основном при строительстве.

Для изготовления качественно выполненного фундамента, который действительно будет выполнять свое предназначение, очень важно правильно его рассчитать, а впоследствии разметить участок. В итоге вы получите необходимые данные по глубине скважин, через какой шаг их необходимо выполнить, а также общее количество опор

В итоге вы получите необходимые данные по глубине скважин, через какой шаг их необходимо выполнить, а также общее количество опор.

Сам процесс строительства фундамента по технологии ТИСЭ довольно трудоемкий и занимает достаточно большой промежуток времени, так как даже под небольшой домик типа дачного необходимо пробурить не менее 50-60 скважин.


Пример готового фундамента построенного по технологии ТИСЭ

Работа осложняется, если на территории строительства почва с низким содержанием песка, тогда грунт имеет плотную структуру и его сложно пробить.

Впрочем, эта проблема решается предварительным размягчением земли перед бурением. Для этого пробурите неглубокое отверстие на месте будущего столба и залейте туда несколько ведер воды. На следующий день работа пойдет намного быстрее.
