Как построить каркасную бытовку 6х3 своими руками: Чертежи и материалы для щитового строительства – Обзор

Каркасное строительство бытовки

На сегодняшний день существует несколько видов бытовок в зависимости от выбранного строительного материала. Одним из более выгодных вариантов является каркасная бытовка. Главным элементом выступает деревянный каркас из бруса 50х50 мм, который отвечает за устойчивое положение всей конструкции, и повышает противостояние большим внешним нагрузкам. Такой каркас определяет в будущем контуры всего строения.

С внутренней стороны каркасной бытовки все стены отделывают фанерой, листами ДВП или обыкновенной вагонкой, наружная часть стен отделывается с помощью вагонки. В зависимости от используемого строительного материала для отделки стен бытовки и будет варьироваться ее стоимость. Следует учесть и тот факт, что фанера или листы ДВП являются не совсем практичными строительными материалами. Например, во время усадки стен, выполненные из данного материала, они могут просто деформироваться, а в будущем при использовании, впитав в себя огромное количество влаги, строительные материалы потеряют свою первоначальную форму.

Идеальным вариантом будет выбор вагонки, которая является самым дорогим и качественным строительным материалом из выше перечисленных.

Данная бытовка предполагает строительство двойного пола и потолка. Невидимые ряды будут выполняться из черновых досок, а облицовочный ряд выполняется с применением струганной доски. Все свободные пространства, полученные у стен, пола либо потолка необходимо заполнить гидроизоляцией, которая будет нужна для предотвращения проникновения влаги и сырости во внутреннее помещение.

Хорошим материалом для гидроизоляции послужит целлофановая пленка либо пергамин, а в качестве утеплительного материала можно применять минеральную вату, которая отличается отличной тепло- и звукоизоляцией.

Каркасная бытовка стандартного типа выполняется без применения внутренних перегородок, в данной бытовке должно находиться маленькое количество окон и дверей.

При таком бюджетном варианте данная бытовка обойдется вам примерно в два раза дороже, чем каркасно-щитовая бытовка, но качество ее будет гораздо выше и надежнее, потому что каркасная бытовка получается намного прочнее за счет прочного бруса, пароизоляции и других строительных материалов, применяемых в работе.

Необходимые строительные материалы и инструменты для установки бытовки

Бытовка своими руками выполняется только с применением необходимых для работы строительных материалов, а также инструментов.

Ниже рассмотрим список необходимых материалов:

  • Для строения временного фундамента необходимы шлакоблоки;
  • Песок и геотекстиль;
  • Рубероид либо битумная мастика;
  • Деревянные бруски и лаги;
  • Силикатный кирпич;
  • Различная арматура, уголки, саморезы;
  • Бетон;
  • Для покрытия крыши ондулин;
  • Минеральная вата и антисептик;
  • Вагонка, деревянные доски, бруски разных размеров.

Также необходимо приготовить инструменты, которые вам обязательно понадобятся при строительстве бытовки: шуруповерт, лопата, молоток, дрель и другие.

Самостоятельная сборка каркасных бытовок 6х3

Любое строительство, особенно на начальных этапах, требует наличия специальных подсобных помещений для безопасного хранения материалов и инструментов — бытовок. Достаточно большая и качественно построенная бытовка способна годами обеспечивать рабочим комфорт во время отдыха и защиту от погодных условий, в той или иной степени заменяя полноценное жилище. После завершения стройки бытовка может найти себе применение на другом месте, или послужить в качестве сарая.


Несмотря на широкий выбор доступных в продаже моделей каркасного или контейнерного типа, их цена доступна только расточительным хозяевам или строительным подрядчикам, постоянно переезжающим с места на место. При постройке частного дома или дачи намного дешевле и практичней выйдет самостоятельно построить каркасную бытовку, сразу закладывая в нее все особенности, которые могут пригодиться в будущем.

Плюсы и минусы каркасной бытовки

  • Цена — каркасные модели намного дешевле своих брусовых и контейнерных аналогов, особенно в деревянном исполнении.
  • Вес — каркасно-щитовые конструкции очень легки.
  • Универсальность — при сборке можно вложить в бытовку такие характеристики, которые нужны конкретному владельцу.
  • Легкость монтажа — для сборки достаточно 1-2 человека и минимум инструментов.
  • Простота разборки — при необходимости демонтировать бытовку можно еще быстрее, чем собрать.
  • Относительная легкость перевозки — металлических, или деревянных в демонтированном виде. Собранные деревянные конструкции хрупки, и требуют особой техники для перевозки.

Минус один, но весьма весомый — малая долговечность, особенно в постоянных переездах, поэтому такой вариант плохо подходит для профессиональных строителей.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

  • Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
  • Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
  • Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Фундамент под бытовку

Так как строение временное и легкое, фундаментом обычно служат столбики или блоки. Чаще — блоки. Желательно — бетонные, стандартные. Нет — можно любые строительные, но высокой плотности и не пустотелые.

Пример столбика для фундамента под бытовку

Их ставят на подготовленное основание. Если грунты нормальные, можно просто снять дерн и выровнять площадки. Для большей надежности выкапывают небольшой котлован под каждый блок глубиной около 20-25 см. В него засыпают щебень средней фракции и хорошо трамбуют. На такую подложку выставляют блоки.

Обратите внимание! Верхняя кромка должна быть выставлена в уровень (быть в одной горизонтальной плоскости). Также необходимо проверить геометрию фундамента: углы строго под 90°, диагонали равны.

При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки

Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков

При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки. Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков.

Пример фундамента под дачную бытовку трехметровой ширины

Чтобы в помещения не тянуло сырость, на блоки укладывают гидроизоляцию. Можно — два слоя рубероида, можно — другого гидроизоляционного материала, даже пленки. Еще вариант — промазать битумной мастикой. На этом можно считать фундамент готовым.

Сколько стоит построить каркасную бытовку


Чтобы рассчитать стоимость постройки, необходимо учитывать не только стоимость материалов, но и цену их доставки, поэтому желательно искать поставщиков не очень далеко от места постройки.Для постройки качественной бытовки 6х3 по минимуму приблизительно понадобится:

  • геотекстиль — 30 кв.м;
  • песок — 3-6 кубов;
  • материал на столбы;
  • анкера — 9 шт.;
  • керамзит — 2-3 куба;
  • утеплитель — 8 кубов или 81 кв.м пластин;
  • брус 150х100 мм — 18 м (0,27 куба);
  • брус 100х100 мм — 47 м (0,47 куба);
  • брус 50х100 мм — 95 м (0,47 куба);
  • доска 40х100 мм — 40 м (0,16 куба);
  • шпунтовая доска 30х150 мм — 0,54 куба;
  • обрезная доска 40х150 мм — 0,72 куба;
  • вагонка 22 мм — 1 куб;
  • ОСП — 63 кв.м;
  • крепеж — металлические уголки, гвозди или саморезы 80 мм, гвозди 150 мм, саморезы 70 мм и так далее. Количество рассчитывается исходя из техники крепления;гидроизоляционная мембрана и полиэтилен по 81 кв.м;
  • обрешеточный брус 50х50 мм — 50 м (0,125 куба);
  • профнастил — 21 кв.м;
  • кровельные саморезы — 180 штук;
  • наружная дверь;
  • окна;
  • внутренние двери по чертежу;
  • дополнительные материалы для декоративной отделки, перегородок и инженерных систем.

Окончательный подсчет материала необходимо производить самостоятельно с учетом чертежа.

С одной стороны, самостоятельное возведение бытовки — довольно длительное и затратное занятие, и многие откажутся от этого в пользу заводских решений. С другой, это хороший способ сэкономить деньги, построив бытовку из дешевых материалов, или наоборот, построить за те же деньги намного более качественную.

В условиях, когда доставка покупной бытовки вообще невозможна, постройка своими руками — единственный вариант. Если вложить в работу все свое терпение и умение, можно превратить временную бытовку в надежное и комфортное жилище.

Советы при строительстве бытовок

В бытовке устанавливают собственный щиток, провода прячут в пластиковые короба

Изготовление строительных бытовок по чертежам не требует спецификации материалов, но подразумевает выполнение правил пожарной безопасности и некоторых строительных рекомендаций.

  • Деревянная времянка – пожароопасный объект. Ее нельзя ставить рядом с другими деревянными строениями или складом с горючими материалами.
  • Если в бытовку проводят электричество, необходимо установить собственный щиток и правильно рассчитать нагрузку.
  • Провода во времянке прячут в металлические или пластиковые короба.
  • Места креплений рекомендует усиливать дополнительными поперечинами.
  • Бытовку не стоит комбинировать с туалетом или душем. Однако разрешается установить на крышу бак для летнего душа.

Времянка своими руками на даче нередко превращается в стационарную конструкцию. Здесь хранят инвентарь, складируют материалы, ночуют, отдыхают после работы. Кроме того, временное жилье можно позднее переоборудовать под сауну, автомастерскую и даже гостевой домик.

Из чего и как строят

Первым на участке появляется туалет, а затем уже и бытовка

Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм или профилированная металлическая труба 60*60*2 мм.

Для обшивки выбор материалов намного шире. Используют:

  • обрезную доску;
  • листовой материал — фанеру, ОСБ, ДСП;
  • профлист;
  • сайдинг.

В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

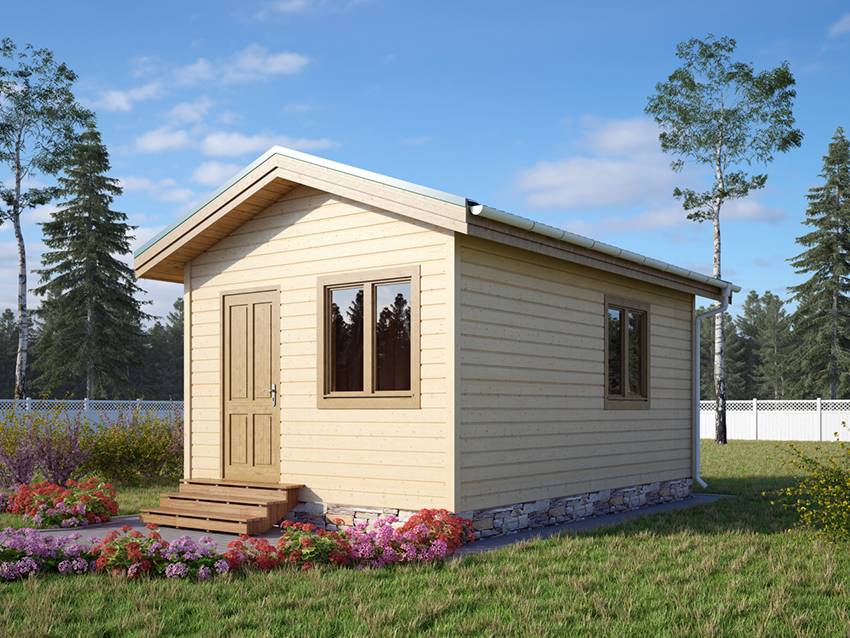

Один из вариантов садовой бытовки

Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.

Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.

На что поставить бытовку?

Самым оптимальным вариантом, установки строительных бытовок и дачных, есть на бетонные блоки и винтовые сваи.

Установка на блоки

  • Блоки можно использовать разных размеров, обычно это – 400*200*200 мм. Их нужно устанавливать под несущие лыжи с расчетом – одна опора на каждые два метра. Исходя из этих рекомендаций, разместите все блоки таким образом:
  • Займитесь подготовкой основы, сделайте ямы по размерам блока (глубина, примерно – 100 мм);
  • Засыпайте ямы песком (Если у Вас, при засыпании, остались неровные участки площадки, их можно, также компенсировать за счет песка);
  • После этого, уложите на песок бетонные плиты, их толщина должна быть не меньше – 50мм, они смогут предотвратить погрузку блоков в землю;
  • Блоки должны устанавливаться на плиту, которая полностью перпендикулярна к направлению несущих лыж;
  • Чтобы понимать, сколько нужно ставить блоков, Вы должны понимать, что чем выше будет строение над уровнем земли, тем больше у нее будет защиты от гниения и других подобных факторов. Но не делайте ее слишком высокой, т.к. потом взбираться на нее будет очень тяжело. Воспользуйтесь одним или двумя блоками;
  • Уже на блоки уложите рубероид, потом устанавливайте несущие лыжи. Благодаря рубероиду, Вы сможете обеспечить надежную гидроизоляцию всего сооружения.
  • Вы легко сможете установить блоки под бытовку своими руками, не задействовав при этом дополнительный персонал. Главное – Ваше желание в этом деле.

Чем бытовка отличается от сарая

Прежде чем выбирать чертежи и оценивать смету будущего строительства, давайте определимся с самим понятием. Домик бытовка — временное сооружение, не относящееся к капитальным строениям, предназначенное для проживания и хранения материалов или инструментов на период строительства основного объекта на участке. Основное отличие от хозпостроек — предназначен именно для проживания, поэтому к конструкции предъявляются более жесткие требования по комфортности.

Для обеспечения строительных площадок чаще всего применяют готовые бытовки на базе блок-контейнеров с металлической несущей рамой. Конструкция довольно прочная, может иметь различную планировку внутреннего пространства. Единственный минус — ширина базовых моделей не превышает 2,4 метров. Это связано со сложностью перевозки таких объектов по дорогам. Если ширина транспортируемого сооружения превышает 2,5 м, требуется оформление специального разрешения в ГИБДД на проезд по дорогам общего пользования. То есть, вам придется платить дополнительно.

Поэтому для дачи или загородного участка стоит построить бытовку по месту — это и обойдется дешевле, да и по размерам ограничений никаких не будет. Тем более, что можно подобрать различные по стоимости и комфорту проекты.

Строительство каркаса из металла или дерева

Для облегчения монтажа бытовки, в комплекте со строением идет подробная инструкция. Однако некоторые моменты, по каким-то причинам, не были отмечены в дополнении, а ознакомиться с ними следует всем, кто решит производить монтаж строения собственным руками:

В первую очередь необходимо тщательным образом разровнять площадку, на которой будет установлен домик, ведь иначе просто невозможно будет использовать строительный уровень для проверки уровня, как полов, так и будущей кровли

Не менее важно позаботиться о покупке блоков для фундаментного основания, то есть иметь в наличии дополнительные денежные средства на покупку рассматриваемой продукции и ее транспортировки. Обвязку для сборной конструкции следует устанавливать именно на фундаментных блоках

По вертикали устанавливаются стеновые сэндвич-панели, так как, задействовав другую технологию, не удастся четко подогнать друг к другу разборные стеновые элементы и надежно соединить всю конструкцию. После установки панелей, все соединения надежно затягиваются друг с другом. Для установки оконных и дверных блоков, обязательно нужно владеть определенными навыками.. Подводя итог можно прийти к следующему выводу – решившись купить сборно-разборную конструкцию, следует тщательно взвесить как преимущества, так и недостатки рассматриваемого строения и понять есть ли у вас опыт для самостоятельной сборки выбранного варианта для временного жилья

Подводя итог можно прийти к следующему выводу – решившись купить сборно-разборную конструкцию, следует тщательно взвесить как преимущества, так и недостатки рассматриваемого строения и понять есть ли у вас опыт для самостоятельной сборки выбранного варианта для временного жилья.

Монтаж окон и дверей

Установить дверные и оконные блоки не представляет особой сложности. Предварительно нужно будет сделать разметку на стойках, где именно планируется построить окна. По отметкам нужно будет построить опорные горизонтальные перемычки, на которые непосредственно будут опираться коробки.

Окончательную установку окон и дверей в бытовке можно будет сделать после укладки утепления, монтажа пленочной изоляции, края которой нужно будет заправить под края оконных рам. После отделки стен плитами ОСБ нужно сделать и установить на окнах и дверях наличники, иначе утепление стен быстро отсыреет.

Традиционно в бытовках используют дощатые и плитные полы. После укладки слоя минволокна поверхность затягивают пароизоляционной пленкой и забивают шпунтованной доской.

Второй вариант обустройства пола вместо досок предполагает укладку листов бакелитовой водостойкой фанеры. Если в бытовку придется заходить в очень грязной обуви, то фанеру лучше дополнить линолеумом.

Совет! Перед тем как построить пол из фанеры, на листы переносят разметку расположения лаговых балок. В таком случае риск промахнуться саморезом мимо опорного бруса практически равен нулю.

Монтаж крыши

Для деревянных вагончиков используют односкатные крыши. Ряд вертикальных стоек фронтальной стороны здания нужно сделать более длинным, примерно на 40 см выше, чем опоры с тыльной стороны каркаса.

Система стропил опирается на две параллельные поперечины брусовой обвязки. На стропила нашивают обрешетку, далее идет пленочная пароизоляция, слой минеральной ваты, гидроизоляция и фанерная подбивка под укладку кровельного покрытия.

Обшивка и утепление стен

Проще всего сделать теплый слой стен бытовки на основе пенополистирола или минеральных плит. Утепление из ППС лучше всего использовать в металлическом вагончике, маты из базальтового волокна укладывают в стены и фиксируют рейками обрешетки.

Следующим этапом на пол бытовки укладывают пароизоляцию, чтобы сделать полотно прочным и герметичным, стыки между отдельными лентами проклеивают скотчем. По наружной поверхности стен нужно сделать ветроизоляцию, ее также фиксируют рейками и скотчем.

Необходимые материалы (смета)

Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:

  1. Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см (5 листов по 920 руб.) – 4600 рублей.
  2. Обрезную доску шириной 0,15 толщиной 0,05 (8 досок длиной 6 м по 300 руб.) – 2400 рублей.
  3. Брус 50Х50 см длиной 3 метра (50 шт. по 65 руб.) – 3250 рублей.
  4. Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
  5. Цементно-песчаный блок размером 40х20х20 (6 шт. по 60 руб.) – 360 рублей.
  6. Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
  7. Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.
  8. Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
  9. Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
  10. Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
  11. Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
  12. Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
  13. Доставка материалов автомобилем газель – 3000 рублей.
  14. Доски второго сорта для обрешётки – 450 рублей.
  15. Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
  16. Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
  17. Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
  18. Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.

В итоге строительная бытовка вам обойдётся в 40510 рублей без учёта мелких расходных материалов (гвоздей, шурупов и т.п.).

Правила строительства бытовки

1. Перед тем, как построить бытовку своими руками, следует определиться с материалами, создать хотя бы примерные чертежи, а дальше следовать пошаговой инструкции. Чертежи особенно необходимы в том случае, когда вы планируете эксплуатировать бытовку даже после окончания всех строительных работ. Это позволит просчитать необходимое количество стройматериалов и подобрать нужные инструменты для работы. Кстати, вам понадобятся в любом случае:

  • пояс строителя;

  • бензопила и топор;

  • шуруповёрт и гвоздодёр;

  • стремянка и клещи;

  • строительный степлер и уровень;

  • пилы, молотки, рулетки;

  • строительные скобы;

  • гвозди и саморезы;

  • домостроительные уголки и пластины.

2. Габариты бытовки вы можете определить по своему желанию. Кто-то подстраивается под стройматериалы, а кто-то использует в чертежах типовые размеры для сооружения бытовки, а именно:

Габариты

Типовые размеры, м

Длина

6

Ширина

3

Высота

3

Низкая стена

2.5

Угол наклона для односкатной крыши

10

Высота потолка с учётом пола и толщины вагонки на потолке

2.2

3. Выбор места для описываемого сооружения играет большую роль и зависит от того, планирует ли хозяин впоследствии его демонтировать или оно ему пригодится в дальнейшем.

Ну и следует учитывать тот момент, что времянка не должна мешать основному строительному процессу.

Если, например, бытовка будет переделываться впоследствии под баню, то располагать её следует в дальней части участка, соблюдая все правила пожарной безопасности.

4. Создание фундамента является началом любого строительства. Обычно применяют столбчатый фундамент из шлакоблока. Данную конструкцию затем легко будет разбирать.

Первым делом делается разметка и снимается плодородный слой земли. После этого поверхность утрамбовывается и застилается геотекстилем. Сверху насыпается песок и тщательно утрамбовывается. На данное основание устанавливаются шлакоблок. Сначала это делается на углах, а потом, соблюдая расстояние в полтора метра между друг другом.

Для гидроизоляции шлакоблока используется битумная мастика или привычный рубероид. Сам каркас бытовки крепится анкерным методом. Учитывайте, что этот тип основания годится только для времянки. Фундамент постоянного сооружения требует больше внимания, а именно:

  • Под столбы роются ямы глубиной в 0.5 м. Делается это по углам, а также, по всему периметру с промежутками 150 сантиметров.

  • Ямы рекомендуется застелить геотекстилем, засыпать на 0.4 м песка и утрамбовать.

  • Целесообразнее использовать кирпичи, которые надо углубить на 10 см под землю и поднять около 20 см над нею.

  • Для укрепления сооружения в центр фундамента вбивается арматура, а затем заливается бетонным раствором.

  • Следите за гидроизоляцией, а также, соблюдайте симметрию.

5. Каркас конструкции получится крепким при условии, что лаги будут правильно установлены и зафиксированы по всему периметру. Затем крепим поперечные и продольные лаги. Угловые опорные стойки и пол делаем из бруса, сечение которого равняется 15х10 см. Для лучшей фиксации рекомендуем сделать в изделиях выпилы в соответствующих местах, вставить лаги друг в друга и закрепить саморезами. Для крепежа лаг к арматурным элементам применяют уголки и саморезы.

6. Каркас крыши односкатной нуждается в брусках 50х100 мм. В несущих деталях следует сделать выпилы. Это надо для закрепления стропил. Чтобы дождь максимально обходил стены бытовки, стропила должны выступать за основную конструкцию примерно на 30 см. Большинство используют ондулин в качестве покрытия, а значит надо сделать обрешётку из досок, обеспечить гидроизоляцию и уложить утеплитель.

После сооружения кровли устанавливаются двери с окнами.

7. Отделочные манипуляции начинаются с обработки половых досок антисептиком и выстилания чернового пола. Затем укладываем гидроизоляцию, слой минеральной ваты и опять гидроизоляцию, стелим основной пол.

При этом целесообразнее использовать саморезы, нежели гвозди. Лишний раз напоминаем про пароизоляцию и утеплительный материал. Зашиваем бытовку снаружи, шпаклюем при необходимости и вуаля! Бытовка готова, а вы сэкономили кучу времени и денежных средств, которые уж точно пригодятся для главной стройки. При наличии задатков эстета можно ещё потрудиться над созданием привлекательного крыльца.

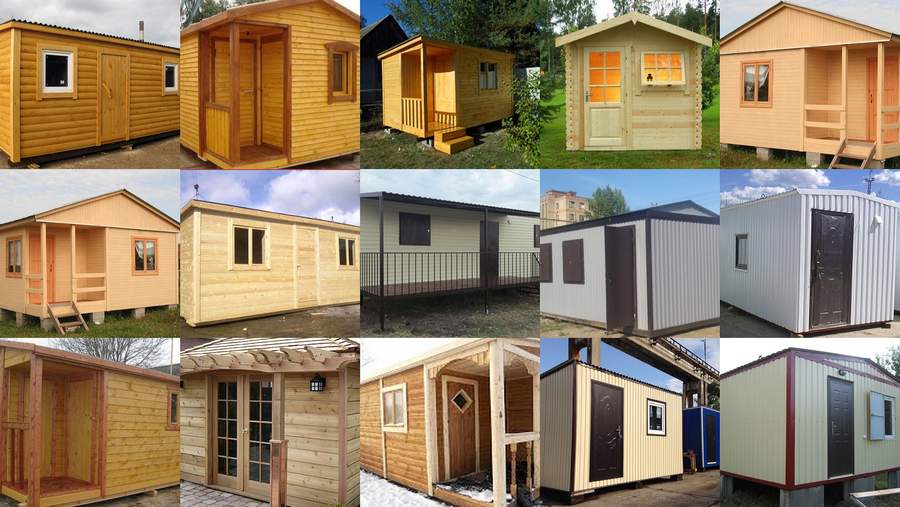

Виды каркасных бытовок


В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом


Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.


Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла


Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.


Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Отопление

Обогрев делаем электрическим. Бюджетный вариант – пара тепловентиляторов. Более дорогостоящий и эффективный – масляный обогреватель или конвектор. Мощность отопительного агрегата подбираем в соответствии с площадью нашей бытовки.

Отопление бытовки электричеством

Масляные радиаторы

В завершение нам останется лишь выполнить меблировку помещения. В этом моменте ориентируемся полностью на свои предпочтения и потребности.

ПараметрДеревянная бытовкаМеталлическая бытовка
СтоимостьДешевле. Для дополнительного удешевления натуральное дерево можно заменять древесинными плитами.Дороже. Металл отличается более высокой стоимостью.
ДолговечностьСлужит меньше, чем металлическая. Древесина плохо переносит воздействие влаги.Стойко служит десятки лет.
МобильностьПеревозить легче, однако нет гарантий, что деревянная конструкция нормально выдержит транспортировку.Перевозить сложнее, но безопаснее.
Возможность установки коммуникаций и дополнительных элементовМожно. Сложнее.Можно. Легче.
ЭкологичностьЭкологичныМенее экологичны, если сравнивать с деревянными бытовками.

Удачной работы!

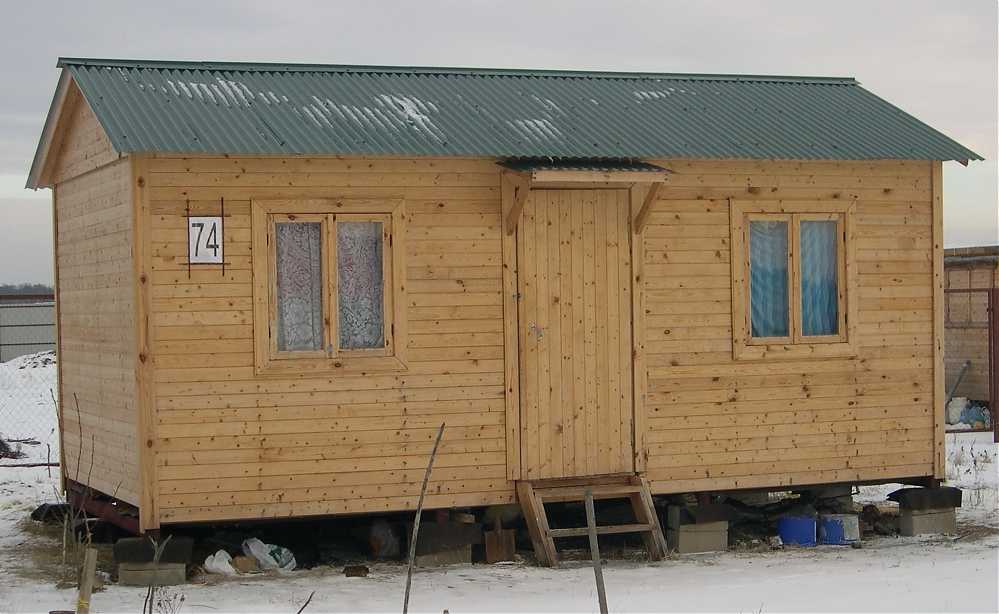

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

  • Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
  • Замена временных реечных раскосов на постоянные из доски 100х40 мм.
  • Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
  • Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
  • Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
  • Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
  • Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
  • Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
  • Монтаж настила поперек лаг из обрезной доски 150х40 мм.
  • Внешняя обшивка каркаса паронепроницаемым материалом.
  • Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
  • Установка окон и дверей.
  • Монтаж инженерных систем.
  • Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
  • Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
  • Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
