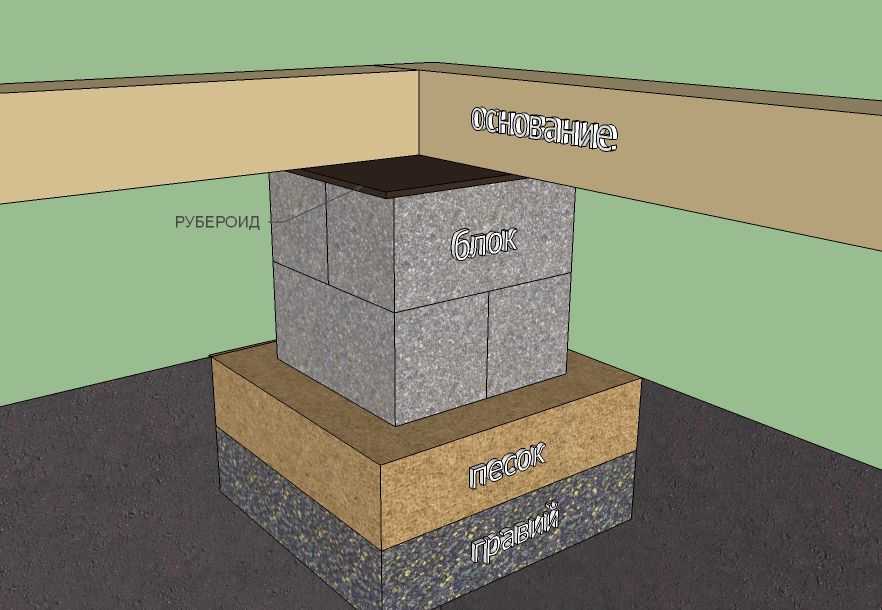

Столбчатый фундамент незаглубленного типа

Недостатки фундаментов глубокого заложения

• На широте московского региона грунт промерзает на глубину от одного до полутора метров. Заложение такой конструкции – процесс весьма длительный и трудоемкий.

• Помимо стоимости бетонного раствора требуются значительные средства на обустройство несущего каркаса, опалубки, эффективной тепло гидроизоляции и закрытого прифундаментного дренажа.

• Высокие фундаментные основания эксплуатируются в сложных условиях механических, пучинистых и гидростатических нагрузок. Даже в комбинированном варианте битумно-полимерные фундаментные гидробарьеры с большими затратами средств и рабочего времени приходится обновлять через каждые10-12 лет.


Столбчатый деревянный фундамент

В некоторых случаях оправдано применение деревянного фундамента. Такой годится для возведения легких конструкций, например, бань, летних домиков, беседок, киосков на местности с низким уровнем грунтовых вод. Используются для этого бревна твердых пород деревьев (они более устойчивы к влаге). Последовательность создания столбчатого деревянного фундамента следующая:

  1. Подготовительные работы (расчистка участка и прочее).
  2. Разметка и выкапывание лунок. Это удобно делать с помощью буровой установки. Необходимо, чтобы ширина лунки была большей диаметра сваи примерно вдвое.
  3. Заготавливаются сваи: они должны быть заострены в нижней части и обработаны антисептиком. Допускается обжигание их поверхности до состояния обугливания. Все сваи должны быть одинакового диаметра и лишены пороков древесины (не должно быть крупных сучков, расколов, «синюшности», признаков загнивания и поражения насекомыми вредителями).
  4. На дно лунок насыпают песок слоем 100 мм и уплотняют его. После этого насыпается такой же слой щебня.
  5. Сваи погружаются в грунт, выставляются по уровню и вколачиваются умеренными ударами кувалды с широкой надставкой (чтобы не допустить раскола древесины).
  6. Выполняется обратная отсыпка щебнем средней фракции, который следует уплотнить.
  7. Верхняя часть опор обрезается по уровню.
  8. Монтируется обвязка из бруса или бревен.

Дренаж и песчано-гравийная подушка под фундамент

  Внутренний дренаж фундамента

  Необходим при высоком уровне пролегания грунтовых вод, его можно определить с помощью проведения геологии, если имеются сомнения в его необходимости. Зачастую для облегченных домов небольшой площади, достаточно поверхностного дренажа, который обустраивается уже после заливки фундамента.

   Поземный внутренний дренаж, необходим только при высоком уровне грунтовых вод, в условиях повышенной влажности.

схема внутреннего дренажа фундамента

    Подушка для фундамента

  Необходима для создания устойчивого и прочного основания для фундамента. Так же, она способствует предотвращению впитыванию влажности фундаментом, поскольку песчано-гравийный слой создает дренажный эффект, по которому влажность не может подниматься вверх, а скапливается только у основания подушки и сосредотачивается непосредственно в грунте.

 По технологии песчано-гравийная подушка обустраивается следующим образом:

трамбовка гравийного слоя подушки

Поочередно просыпаются слой гравия и слой песка, до достижения требуемой высоты.

  • Просыпается из песка и гравия по всему дну траншеи и ее высота должна составлять от 10 до 30 см, в зависимости от веса будущего здания. Для одноэтажного каменного дома, достаточно 20 см , для легких деревянных домов от 10 до 15 см,  в зависимости от используемого пиломатериала материала.
  • Первым слоем просыпается гравий или щебень на высоту примерно 5 см.
  • Вторым слоем на высоту до 5 см просыпается песок, который разравнивается, проливается водой и утрамбовывается.
  • Таким образом, слой за слоем достигается необходимая высота подушки, завершающим слоем должен быть песчаный. Подушку обязательно необходимо хорошо утрамбовать и пролить водой, что бы песок плотно осел между гравием.

песчано-гравийная подушка

   Признак хорошо утрамбованной подушки – это когда при хождении, не остается углублений на песчано-гравийной поверхности. Во время просыпки, используя строительный уровень, необходимо проверять горизонт, что бы не допустить перекосов в основании.

Как сделать мелкозаглубленное основание?

Установка мелкозаглубленного столбчатого универсального фундамента оправдана для каркасных конструкций. В качестве опалубки применяются пластиковые, асбестовые трубы, а столб из железобетона принимает всю нагрузку легкой кухни, бани, дома или беседки.

Выбор диаметра труб

Параметры отрезков трубы определяются нагрузкой здания:

  • легкие строения предусматривают диаметр элементов 10 см. На них понадобится около 0,1 кубометра бетонного теста;
  • бревенчатые дома требуют изделий с диаметром 25-30 см. В первом случае будет достаточно 0,5 м3 бетона, а во втором – 1 м3 смеси.

Указанные выше параметры актуальны для бетонной фундаментной подложки.

Схема мероприятий

Столбчатый долговечный фундамент можно сделать своими руками, ведь пошаговая подробная инструкция включает поэтапные работы:

  1. Строительная площадка подготавливается. Нужно удалить мусор, инородные предметы, снять дерновый слой и выровнять почву.
  2. Проводится разметка территории. Используя колышек, веревку, отмечают конфигурацию постройки – стены, углы, перегородки.
  3. С помощью ручного бура проделываются траншеи на глубине 20 см. Для подушки углубленность увеличивается.
  4. Обстраивается бетонная подушка. На дно ямы засыпается щебень, по наружному контуру будущего здания устанавливается опалубка для бетонного фундамента. Последующие действия заключаются в формировании армирующего каркаса. К арматурным прутам привариваются горизонтальные элементы.
  5. Поверх арматуры заливается бетонная смесь послойно и протыкается арматурным штырем.
  6. После застывания состава проделываются отверстия с применением спецтехники.
  7. Устанавливаются трубы, выступающие на 10 см, выравниваются по уровню и закрепляются деревянными брусьями. Близкий УГВ предусматривает работы по гидроизоляции.
  8. Основание трубы на 0,5 м заливается смесью бетона и гравия. На 1 часть цемента М500 понадобиться 2 части песка и 2 части гравия.
  9. После помещения бетонного теста трубы приподнимают на 20 см, фиксируют и оставляют на 21 день до полного застывания материала.
  10. Проводят гидроизоляцию внешней поверхности опор рубероидом, засыпают яму песком, поочередно проливая и утрамбовывая его.

Работая с трубами, целесообразно поместить внутрь арматурный прут и залить трубу бетоном. Дальнейшие мероприятия проводятся только после отвердевания состава.

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.

Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе.

Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Подготовка и разметка участка для фундамента

   Возводить ленточный фундамент, как и любой другой необходимо только на подходящем для него типе грунта.  Если Вы определились что для участка подходит именно ленточный фундамент, значит Вам известны все свойства грунта и вес будущего здания позволяет использовать именно этот тип основания.  Исследование грунта не рекомендуется игнорировать, поскольку это может привести к часто непоправимым последствиям в виде растрескивания здания и к не пригодной для эксплуатации конструкции.

  Прежде всего, необходимо очистить участок и прилегающую территорию от крупногабаритного мусора и посторонних предметов. Проложить подходные пути к объекту, возможно необходимо будет соорудить настилы из твердых материалов в виде прочных и неразмокаемых панелей, на больших объектах для этого временно укладывают б/у плиты. Такие меры необходим на в случай затяжной сырой погоды, которая с одной стороны будет позволять производить монтажные работы, а с другой стороны много грязи на подходных путях к объекту будет создавать множество трудностей по передвижению во время работы.

  После очистки участка, необходимо выполнить самый важный этап возведения фундамента – его разметку на участке. От качества разметки зависят правильные пропорции основания. Равномерность и пропорциональность фундамента – это залог равномерного распределения нагрузки коробки дома на него.

   Для разметки ленточного фундамента необходимо: снять верхний слой грунта  почвы на глубину до 20 см и разровнять его в одну плоскость.  По углам периметра будущего фундамента, используя деревянные колышки необходимо натянуть шнурку, которая будет обозначать границы фундамента. Шнурка и колышки должны устанавливаться на расстоянии примерно на 10 см больше реальных сторон и углов фундамента, для того что бы удобно было копать траншею под фундамент. Удобно выполнять разметку от центра фундамента, натянув шнуркой длину диагонали и таким образом получить правильные углы фундамента. Но все стороны и диагонали должны быть в одной пропорции. Натянув шнурку по границам будущего фундамента, необходимо проверить диагонали периметра, их разница не должна превышать 2 см.

   Далее, можно приступать к копке траншеи и выборки грунта. Копать можно как в ручную или используя эксковатор. После экскаваторных работ, дно и стороны траншеи необходимо будет ровнять вручную лопатой. Выбранный грунт сбрасывается за периметр фундамента или же частично во внутрь, если высота фундамента позволяет просыпать центральную часть.

Ленточный

Мелкозаглубленный ленточный фундамент — наиболее распространенный тип конструкций, предназначенных для пучинистых грунтов. Такое основание может спокойно выдерживать кирпичные и деревянные постройки, а также здания, сделанные из пеноблоков. Двухэтажные дома тоже могут быть построены на данном типе фундамента.

Этот вариант отличается изрядной долговечностью и надежностью, именно его выбирает большинство владельцев земельных участков для своих новых домов. К тому же возведение такого фундамента не слишком дорого, а сама работа элементарна, и не занимает много времени. А вот как происходит устройство сборного ленточного фундамента, и как это сделать правильно своими руками, указано в данной статье.

На видео – особенности ленточного фундамента:

В данном случае фундамент представляет собой бетонную ленту, укрепленную армированным поясом-каркасом. Котлован для такого фундамента роется на глубину от 50 до 70 см. На дно котлована насыпается небольшим (20-30 см) слоем песок, и утрамбовывается. Такая песчаная подушка необходима для более надежной установки конструкции. После всех предварительных работ котлован заливается вместе с арматурой жидким бетоном. Самый же верхний слой арматуры укладывается поверх бетонной смеси, когда последняя еще не застыла.

Внимание: для соединения частей арматуры друг с другом нельзя использовать сварочный аппарат, так он не сможет обеспечить достаточную надежность конструкции. Соединяют куски арматуры при помощи прочной вязальной проволоки

Ленточный малозаглубленный фундамент может быть изготовлен либо из железобетонных конструкций, либо быть монолитным. Первый вариант может быть возведен в любое время года, и прост в установке. Минус здесь высокая стоимость, и недостаточная степень герметичности основания. Порой железобетонный фундамент пропускает грунтовую воду, если гидроизоляция была сделана с нарушениями.

Монолитный же вариант производится на высококачественном бетоне, и более сложен при возведении. Внутри монолита установлен прочный армированный каркас, придающий надежность и устойчивость всей конструкции.

А вот как выглядит плитно свайный фундамент, и в каком случае его стоит применять, и как именно,очень подробно изложено в данной статье.

Виды по глубине заложения

 Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Незаглубленный

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120 : 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см.  Основное требование к данной конструкции – не касаться грунтовых вод.

С ростверком

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

  • Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
  • Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
  • Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

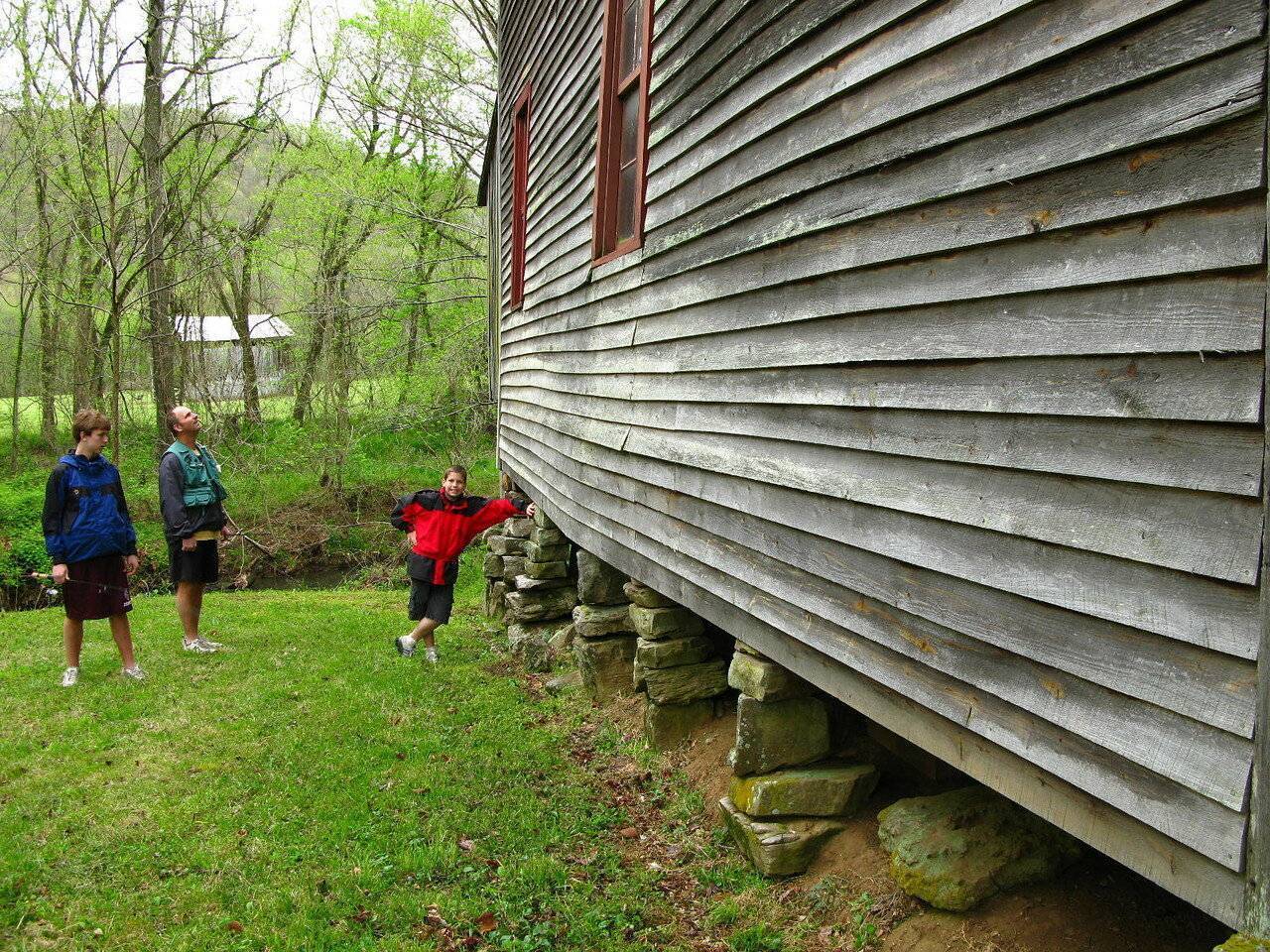

  • бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
  • красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
  • комбинация бетона и бутового камня;
  • монолитный железобетон;
  • блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
  • древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Сфера использования фундаментных оснований ленточного типа

Ленточная основа нашла своё широкое применение в процессе возведения построек самых разнообразных разновидностей. Так, к примеру, если есть необходимость в постройке дома из тяжёлых материалов, актуальным станет применение массивного ленточного фундамента. Таким образом, подобная основа может использоваться в процессе возведения построек из кирпича и бетонных блоков. Также если имеют место стены с кирпичной обкладкой, то подобный тип фундамента и здесь весьма актуален. Закладка такого основания осуществляется глубже уровня промерзания почвы не менее двадцати сантиметров.

Стоит также отметить и то, что рассматриваемое фундаментное основание применимо в тех случаях, когда нецелесообразно использовать столбчатый фундамент, либо его применение совершенно не допускается. Так, к примеру, в процессе возведения здания в условиях рельефности местности, а также на косогоре

В этих случаях обязательным является приём во внимание фактора бокового давления почвы. Наилучшим методом, который самым эффективным образом нейтрализует неравномерное влияния бокового давления, является применение основания ленточного типа

Объясняется это тем, что все его составляющие жёстко связываются между собой, причём делается это в обоих направлениях – как в продольном, так и в поперечном.

Незаглублённый ЛФ на пучинистом грунте

В область использования такой разновидности фундамента входят также и тяжёлые кирпичные и каменные здания. Сюда также можно отнести постройки, выполненные из железобетонного монолита. Применим незаглубленный ленточный фундамент на пучинистых грунтах. Рассматриваемая разновидность ленточного основания актуальна при обустройстве цокольного этажа и, как уже было указано выше, подвального помещения. При необходимости в возведении фундамента неглубокого заложения предпочтение чаще всего отдаётся ЛФ-основанию.

Что касается разновидностей ленточных фундаментных оснований, то они бывают двух типов:

  1. Незаглублённый. Нередко он также именуется специалистами мелкозаглублённым. Обустраивают такое основание при возведении домов, этажность которых не превышает 2 этажа. Такие строения не должны отличаться чрезмерно тяжёлым весом.
  2. Заглублённый. Эта разновидность отличается заглублением до полутора метров. Ленточный фундамент такого типа подходит для более массивных построек, отличающихся большими размерами и более тяжёлым весом.

В большинстве случаев ленточное основание возводят на песчаной и глинистой почве, также сюда можно отнести и супесчаную землю. При необходимости в обустройстве фундамента на водонасыщенном грунте также может использоваться ленточное основание, только мелкозаглублённого типа. Но в таком случае можно возводить только лишь небольшие и лёгкие здания брусового или каркасного типа.

Рассматривая вопрос о том, что такое незаглубленный ленточный фундамент, можно подробнее разобрать его конструкцию. Основание ЛФ состоит из подготовки (предварительно возведённая площадка), внешнюю стену, цоколь, отмостку, а также гидроизоляционную составляющую. При постройке данного фундаментного основания выполняются следующие работы: формирование котлована, заливание бетонным раствором, а также выполнение армирования. Что касается таких параметров, как ширина и глубина основания ленточного типа, она напрямую зависит от типа грунта, глубины залегания точки промерзания почвы и веса планируемой постройки.

Это интересно: Возведение ленточного монолитного фундамента своими руками: изучаем тщательно

Фундамент мелкого заложения

Выбирая фундаменты мелко заложенные, важно понимать, что их применение подразумевает объединение всех компонентов основания в 1 жесткую конструкцию, которая реагирует на точечные деформации грунта и выполняет функцию перераспределения нагрузок по всей площади фундамента. При возведении ленточного основания, такой конструкцией будет являться цельная железобетонная рама; в случае со столбчатым малозаглубленным основанием опоры обвязывают монолитным ростверком из ж/б (бурозабивной фундамент мелкого заложения) или стальными балками

Фундамент мелкого заложения допускает небольшой подъем основания (иногда неравномерный), при этом отклонение в высоте не должно быть больше предельных расчетных показателей, примененных при его строительстве и зависящих от конструкции постройки. В целом расчет оснований для неглубокого заложения производится так же, как и расчет других видов фундаментов, и основывается на нагрузке и характеристике грунта. При этом высчитываются оптимальные параметры площади подошвы

Во внимание принимаются жесткие наземные конструкции дома, которые характеризуются прочностью на изгиб

Мелкозаглубленный ленточный фундамент.

При таком подходе формируется единая плавающая система, которая при точечном влиянии со стороны промерзающего грунта не подвергается значительной деформации.

В зависимости от применяемых задач выбирают такие виды фундамента неглубокого заложения, как:

  • ленточные — возводятся в вырытых траншеях на песчаной подушке (железобетонный монолит или бутовый фундамент);
  • столбчатые — на забивных или буронабивных сваях.

Основные преимущества при использовании мелкозаглубленного фундамента

Фундаменты мелкого заложения позволяют:

  • сокращать стоимость строительства;
  • ускорять процесс возведения дома;
  • уменьшать трудозатраты.

Особенности обустройства мелкозаглубленного основания:

  1. Не допускается оставлять не загруженным мелкозаглубленный фундамент в зимнее время года. Если не удается избежать этого, вокруг основания должна быть оборудована теплоизоляция с применением шлаковаты, керамзита, опилок и т.д.
  2. Нельзя производить закладку фундамента мелкозаглубленного на промерзшем грунте.
  3. Гидроизоляция боковых граней основания мелкого заложения должна выполняться в 2 слоя по всей площади.
  4. Подвалы, устраиваемые в домах с незаглубленным фундаментом , должны иметь небольшие размеры.

Основания мелкого заложения обустраиваются на непучинистой подсыпке, представляющую собой слой щебня и песка.

Минусы ленточного фундамента

Объемные земляные работы

  Для обустройства ленты, необходимо выбрать грунт в ручную лопатой или же и с использованием спецтехники. Даже для мелко заглублённого ленточного фундамента нужно делать такую работу. После чего грунт необходимо или утрамбовать внутри периметра фундамента или же вывезти или распределить по участку. В случаях с однородным черноземом, земляные работы  не будут такими тяжелыми. Если же пришлось столкнуться с каменистым грунтом, то выборка грунта под фундамент может стать трудоемким и длительным процессом.

траншея под ленточный фундамент

Использование спецтехники для некоторых типов фундамента.

  Для устройства некоторых  заглубленных типов фундамента, а также для монтажа фундамента из ФБС блоков, без спецтехники не обойтись. В результате долгого и упорного труда, конечно можно вручную выкопать  периметр под глубокую ленту, однако даже нескольким работникам не удастся перемещать ФБС блок без техники.

Сроки возведения

  Сам процесс монтажа, ввиду своей простоты не занимает длительного времени.  Даже самый объемный ленточный фундамент под здание в несколько этажей можно смонтировать в течении одного месяца. Основной период времени занимает период усадки и набора прочности конструкции. Как правило, заливной ленточный фундамент по всем технологиям должен простоять несколько холодных месяцев, «перезимовать» и только тогда будет проявлено качество выполненной работы и его прочность.

ленточный фундамент

 По-другому дела обстоят с блочным ленточным фундаментом. Поскольку блоки доставляются на объект уже в готовом виде, то после раскладки и укрепления блоков можно приступать к возведению коробки дома. Однако, использоваться должны не блоки свежего производства, а те которые успели набрать несколько месяцев прочности.

Устройство опалубки и гидроизоляции ленточного фундамента

   Опалубка изготавливается преимущественно из пиломатериалов, но в народе используют не только дерево. В зависимости от подхода к обустройству фундамента, опалубку устанавливают как поверх траншеи без углубления ко дну, так и на всю глубину траншеи с выступом над уровнем грунта примерно на 30 см.

   Перед монтажом опалубки в траншеи необходимо заложить гидроизоляцию из рубероида или пленки, которые будут защищать фундамент от влажности грунта. Рубероид, должен укладываться с выступом не менее 20 см от уровня грунта. Выступающую часть фундамента, в дальнейшем можно будет защитить путем обработки битумной мастикой и иными способами.

опалубка фундамента

 По углам периметра траншеи симметрично, по диагоналям  выставляются опоры из брусков.

  Для монтажа стен опалубки используется доска толщиной 15-20 мм или панели ОСБ, ДСП и прочие имеющиеся в наличии материалы. Материал стенок скручиваются или сбиваются  с внешней стороны фундамента брусками ( с сечением не мене 30 мм). Материал необходимо использовать прочный и хорошо скреплять его, что бы под давлением раствора опалубка не развалилась. Между досками или стыками панелей не рекомендуется не допускать большие щели, через которые может протечь свежий раствор.

  Стенки опалубки должны быть ровно выставлены по вертикали, со можно проверить с помочью уровня или отвеса. С наружной стороны устойчиво подпираются специальными клинками, вбитыми в грунт, с шагом примерно 80 см. Внутренние стенки опалубки рекомендуется проложить пленкой, что бы предотвратить возможную протечку раствора, сделать стенки фундамента гладкими, а также облегчить разопалубку после застывания фундамента.  Или же полностью от основания до краев опалубки проложить рубероидом.

   Внутри опалубки необходимо натянуть шнурку, которая будет определять верхний уровень фундамента. Его высота должна быть примерно на 5 см ниже опалубки. Дополнительно, по стенкам опалубки можно проставить карандашом или маркером метки, которые обозначают высоту фундамента.

опалубка ленточного фундамента с гидроизоляцией

  В ленте фундамента сквозь стенки опалубки устанавливаются вентиляционные продухи из отрезков труб. Они необходимы для прокладки инженерных коммуникаций. Если полу делаются по грунту, то та кие продухи не устанавливаются.

Этапы возведения своими руками

При сооружении такой конструкции очень важно провести тщательные подготовительные работы, привести в порядок участок и выдержать технологию возведения опор

Подготовительные работы

Подготовительные работы включают расчёт конструкции и подготовку земельного участка. Необходимо опытным путем либо с помощью специалистов определить уровень промерзания и плотность грунта.

Рассчитать высоту опор с учётом того, что бетонная подушка должна оказаться ниже линии промерзания грунта (актуально для пучинистых грунтов).

Количество столбов и дистанцию высчитывают, исходя из нагрузки. Для монолитов требуется промежуток около двух метров. Столбы размечают на схеме сначала по основным точкам, затем распределяют менее значимые по нагрузке опоры.

Когда расчёты произведены, территорию, предназначенную для строительства, расчищают от мусора и травы. Верхний плодородный слой почвы, который подпадает под строение, целесообразно снять и перенести на садово-огородный участок. Далее выполняют разметку расположения фундамента под строение согласно предварительно составленной схеме.

Монтаж

Когда будет подготовлена территория и размечены места опор, приступают к возведению фундамента:

  1. По периметру участка копают ямы глубиной около 40 см, размером 50х50 см для опор. Круглые ямы для труб делают ручным буром. Когда стройка ведётся на неровной площадке, параметры углублений могут различаться с учётом того, чтобы их высота оставалась на едином уровне.
  2. На дно выкопанных ям засыпается среднефракционный щебень слоем в 10 см и утрамбовывается. Для труб в яму на треть заливают бетон, и сразу устанавливают столбы.
  3. Стальные пруты сечением 10 мм длиной 40 см связывают в виде решётки с ячейками 10х10 см и укладывают на щебень в углублении. Под арматуру подкладывают битый кирпич, приподнимая решётку. Тогда она окажется в толще бетона.
  4. Подушку вместе с армированием заливают бетоном толщиной до 10 см. В центре устанавливают металлический прут. Его в дальнейшем используют для привязки каркаса.
  5. При использовании труб бетонный раствор заливается внутрь, предварительно туда устанавливается железный прут.
  6. После этого ждут 7-10 дней, пока бетон схватится и приступают к возведению опалубки.
  7. Опалубку в форме удлиненного короба без дна делают из обрезных досок. Бетонный раствор, залитый в опалубку, уплотняют с помощью глубинного вибратора.

    Затем заливают опалубку самой опоры. В раствор закладывают согнутый стальной уголок для выполнения дальнейшей обвязки (ростверка).

  8. Опалубку убирают через 7 дней. Обвязку опор делают через 20 дней.
  9. Примерно через месяц после возведения столбов необходимо выполнить гидроизоляционный слой и устроить забирку — оградительную стену между столбами.
  10. Лучшим материалом для забирки выступает кирпич, который укладывают на бетонную стяжку. В забирке оставляют отверстия для коммуникаций. Столбы не должны быть завязаны с забиркой, иначе при неравномерной осадке появятся трещины. Высота забирки не должна быть меньше 40 см, иначе будет не эффективна.
  11. Гидроизоляцию столбов и забирки выполняют путём чередования слоя битума и рубероида. Как вариант, можно присыпать ещё влажный бетон сухим цементом, а после застывания закрыть рубероидом.

Выполнив гидроизоляцию, столбы присыпают грунтом и утрамбовывают его. Бетон не должен пересыхать в процессе набирания крепости. Поэтому его прикрывают плёнкой.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
