Как сделать односкатную крышу

Выбор кровельного материала

Согласно пошаговой инструкции строительства каркасного дома своими руками, на заключительном этапе строительства конструкции проводятся работы по отделке кровли. На рынке представлен огромный ассортимент кровельных материалов, выбор зависит от потребностей и финансовых возможностей, однако мы советуем соблюдать следующие правила:

  • Материал отделки должен подходить кровле по конфигурации.
  • Учитывайте особенности климата в регионе, где ведется строительство. Если там, где вы живете, часто идет град, не стоит отдавать предпочтение материалам, которые после первых осадков придут в негодность.
  • Срок службы кровельного материала должен быть приближен к сроку службы самой кровли.
  • Материал должен отвечать эстетическим потребностям и финансовым возможностям. Если вы новичок, не стоит выбирать кровельный материал, который сложно укладывать. Хотите красивую крышу на каркасном доме – просто привлеките профессионалов.

Элементы крыши

К элементам крыши относят: стропильную систему двухскатной крыши, кровельное покрытие и материалы, используемые для монтажа.


Свесы двухскатной крыши.

Как уже говорилось выше, основа любой крыши вне зависимости от выбранного вида представлена стропильной конструкцией. Сам каркас представлен набором ферм, которые соединены между собой обрешеткой и коньковым прогоном. Часто используют уже готовый фермы, которые устанавливаются непосредственно во время работ над крышей каркасного дома.

Каркасные дома под крышу из двух скатов включают в себя следующие элементы конструкции:

  1. Основание стропильной конструкции, которое выполнено обвязкой балок – маэрлат.
  2. Ноги стропил – опорные конструкции, укрепляемые на мауэрлате и на коньковом прогоне.
  3. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил – ветровой ригель.
  4. Продольные балки для соединения всех стропил между собой.
  5. Обрешетка – специальная основа из сухой доски, на которую в дальнейшем осуществляется монтаж кровельного материала.

Каркасный дом от фундамента до крыши не обязательно строить самостоятельно, сейчас некоторые компании изготавливают элементы конструкции промышленным методом, покупателю остается лишь собрать все элементы по типу конструктора непосредственно на участке.

В чем преимущество односкатных типов крыш ↑

Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

1

Значительно меньший расход материалов:

  • В сравнении с двухскатными аналогами, для стропильной системы односкатной кровли требуется минимум в 2 раза меньше пиломатериалов;
  • Также сократятся расходы и на кровельный настил, в особенности, если использовать листовые варианты (профнастил, металлочерепицу, шифер и прочие);
  • Как следствие снизится расход крепежей, и потребность в большом количестве доборных элементов.

23456

Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

Совет
Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

  • Более высокие требования к гидроизоляции.
  • Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

  • Брус — шаг составляет от 1,5 до 2 метров;
  • Одинарная доска — от 0,6 до 1,3 м;
  • Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Изготовление


Для изготовления стропил используются пиломатериалы из древесины хвойных пород. Материал должен быть высушен и выдержан, иначе через некоторое время могут появиться проседания плоскостей, перекосы, трещины.

Применяются:

  1. Обрезная доска толщиной 40-50 мм (зависит от длины), она идет на стропила, коньки, затяжки, ригели, подкосы и т. д.
  2. Брус 100 на 150 мм (или 150 на 150 мм). Из него делаются мауэрлат, лежень и т. д.

Все соединения выполняются на гвозди, шурупы, усиливаются металлическими пластинами. Угловые соединения бруса делаются вполдерева с обязательным усилением металлическими пластинами и подкосами. Необходим постоянный контроль горизонтали, вертикали и параллельности элементов. Точность установки стропил контролируется натянутым шнуром.

Стыкование стропил по длине при необходимости производится в точке установки подкоса. Соединение усиливается деревянной бобышкой длиной не менее 30-40 см. Для простоты работы (если размеры постройки не слишком велики) производится предварительная сборка ферм, которые устанавливаются на крыше в готовом виде. Такой метод упрощает работу, надо лишь постоянно контролировать положение каждого узла.

Устанавливаем опорный брус

Опорой для каркаса крыши служит деревянный брус, расположенный на несущей стене дома. Он распределяет вес кровли и все нагрузки на несущую конструкцию. В качестве опорного бруса подходит брус 150х150или 100х150. По периметру здания перед укладкой мауэрлата выкладывается бетонная монолитная отмостка, затем несколько слоев рубероида.

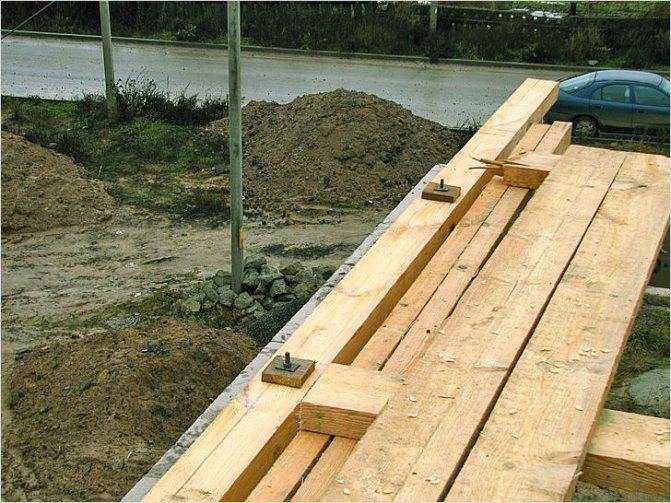

Крепление мауэрлата

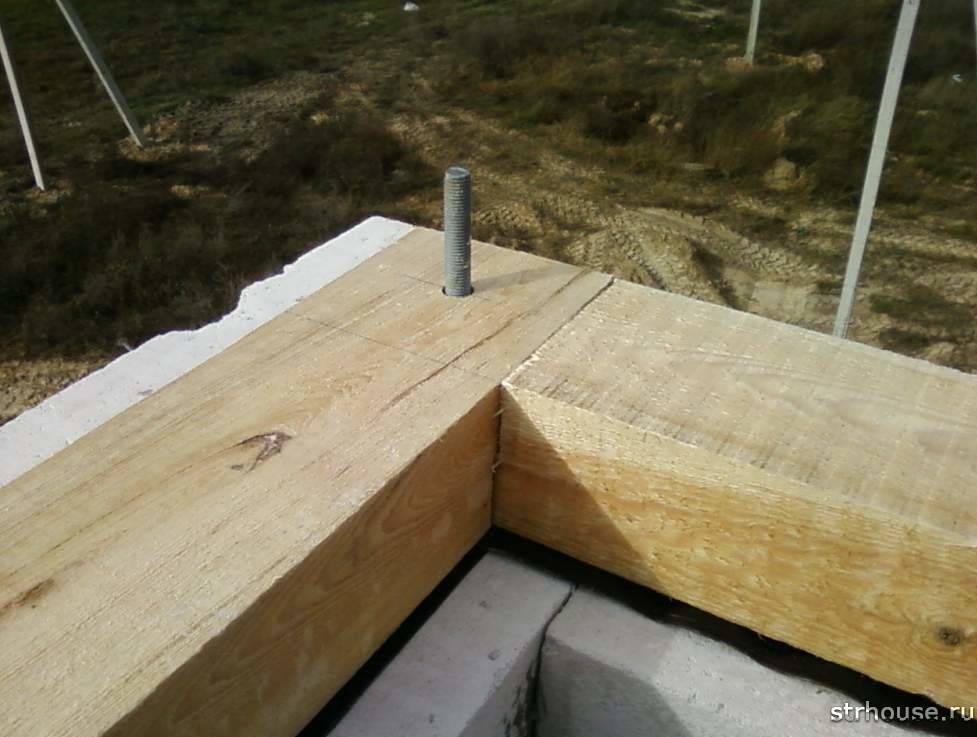

Для укладки мауэрлата в основание устанавливаются металлические шпильки 10мм в диаметре. Опорный брус укладывается вдоль отмостки. Там, где брус соприкасается со шпильками, следует сделать отметки. По ним сверлятся отверстия, соответствующие диаметру шпилек. Мауэрлат надевается на шпильки, которые должны выступать на 10-15 мм из бруса. Зафиксируйте гайками брус.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

  • При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
  • Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

  • При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
  • Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.. Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов

К примеру можно воспользоваться данными из приведенной ниже таблицы

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материалаРекомендуемый угол наклона в градусах
Металлочерепица30
Рулонные настилы (рубероид)Не более 5
Профнастил8 и более
Шиферный лист20-30

Совет
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Порядок монтажа односкатной крыши

Технологический процесс монтажа односкатной крыши начинается с устройства мауэрлата, после чего возводится система стропил и монтируется обрешетка, а в завершении создается кровельный «пирог» из изоляционных материалов и финишного покрытия.

Мауэрлат – один из важнейших элементов системы. Функции мауэрлата описывались ранее. Для изготовления данного компонента отлично подойдет прочный брус размерами 15х10 см.

Мауэрлат

Стропила можно изготовить из клееного бруса 10х10 см или доски размерами 15х5 см. В случае, если стропильную ногу приходится собирать из двух частей, сделайте все так, чтобы стык опирался на стойку.

Предварительно в местах прилегания стропильных ног к мауэрлату в стропилах нужно создать специальные технологические вырезы. Для скрепления элементов конструкции используйте гвозди. При выборе шага установки стропил ориентируйтесь на ширину теплоизоляционного материала. Также обязательно учитывайте вес будущего финишного покрытия. Чем тяжелее кровельный материал – тем меньшие пролеты должны быть между стропильными ногами.

Мауэрлат

Ранее приводились рекомендации к действию в ситуациях, когда стены дома имеют одинаковую высоту. Выполните их, прежде чем действовать дальше.

Первый шаг. Установите стропила. Лучше всего собирать элементы системы стропил на земле. Наиболее популярным вариантом стропильной системы для односкатной крыши являются наклонные стропила.

«Ноги» наклонных стропил опираются на внешние стены под требуемым углом. Сверху элементы соединяются и надежно опираются на деревянный брус. Последний поддерживается за счет подкосов и стоек. Подкосы крепятся к несущим наружным стенам или перегородкам.

Установите стропила

Односкатная крыша. Стропила

Второй шаг. Набейте обрешетку поперек стропил. Обрешетка, равно как и контробрешетка, традиционно изготавливается из брусков 5х5 см. Однако все чаще владельцы отдают выбор в пользу сплошной обрешетки, для изготовления которой используется фанера либо доски соответствующей толщины. Сплошная обрешетка максимально удобна, надежна и универсальна.

Обрешетка

Третий шаг. Создайте контробрешетку. Для этого набейте вдоль стропильных ног деревянные рейки. Так вы обеспечите зазор между утеплителем и финишным кровельным покрытием. Этот зазор нужен для вентиляции.

Подготовка стропильной конструкции, контробрешетка

Четвертый шаг. Уложите утеплитель в пространство между стропилами. Чаще всего используется минеральная вата. Не менее распространенным материалом является пенопласт. При желании вы можете использовать более дорогой и современный теплоизоляционный материал. В большинстве случаев достаточно теплоизоляции толщиной 10 см. В регионах с очень холодным климатом толщину слоя утеплителя рекомендуется увеличить.

Пятый шаг. Со стороны чердака закрепите к стропильной системе пароизоляционную пленку. Она безо всяких проблем крепится с помощью строительного степлера и скоб. Также эту работу можно выполнить до укладки утеплителя, разницы никакой.

Контробрешетку фиксируют поверх стропил в продольном направлении

Шестой шаг. Уложите поверх утеплителя гидроизоляционный материал. Лучше использовать специальную пленку, которая будет пропускать испарения из подкровельного пространства, но не позволит воде проникнуть внутрь. Такие пленки продаются в строительных магазинах. Для закрепления гидроизоляции используйте строительный степлер и скобы.

Седьмой шаг. Уложите выбранное кровельное покрытие. На этом этапе все индивидуально и порядок работы зависит от того, какое именно финишное покрытие вы выбрали. Придерживайтесь рекомендованной технологии.

Таким образом, монтаж крыши безо всяких проблем выполняется своими руками. В возведении односкатной кровельной конструкции нет абсолютно ничего сложного, нужно лишь во всем следовать инструкции и не забывать полученные рекомендации.

Делаем односкатную крышу своими руками

Удачной работы!

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата

Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см

Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;

Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;

Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

  • Монтаж мауэрлата;
  • Установка балок для перекрытия и ног подстропильных;
  • Оборудование стропильной системы;
  • Монтаж обрешетки;
  • Последовательный монтаж слоев кровельного пирога;
  • Внешнее покрытие.

ОСТОРОЖНО!

При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

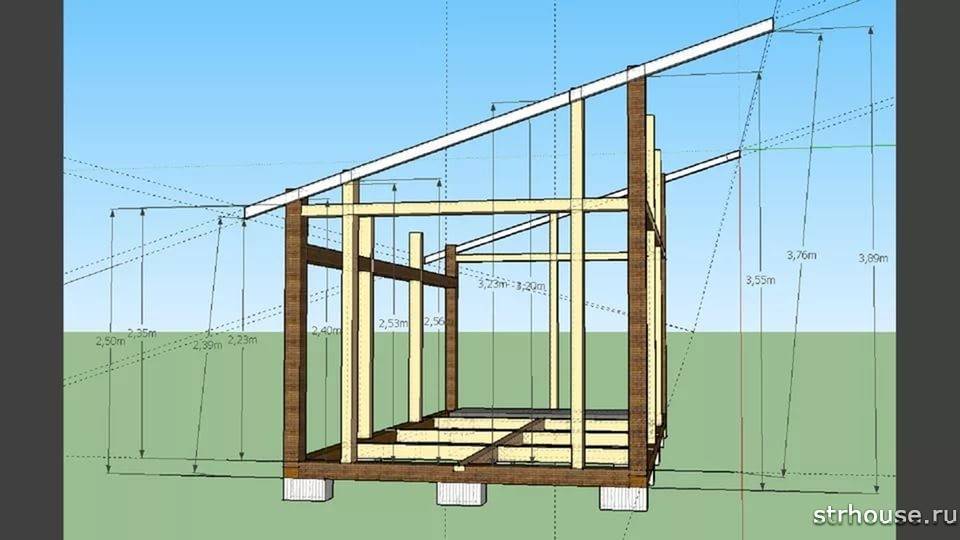

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Преимущества и недостатки односкатной крыши

Каждое сооружение имеет как положительные, так и отрицательные стороны. К преимуществам относят:

  • экономичность. При строительстве данной конструкции понадобится минимальное количество строительных материалов;
  • легкий монтаж. Собрать такое сооружение под силу любому. Подробный чертеж и схема значительно упрощают поставленную задачу;
  • минимальный вес. При неблагоприятных климатических условиях здесь наблюдают минимальное давление от осадков. Двускатные изделия испытывают большую нагрузку;
  • хорошая сопротивляемость по отношению к сильному ветру;
  • угол наклона односкатной крыши колеблется от 6о до 50о ;
  • подходит для любого вида кровельного покрытия. Здесь можно сделать мягкую или жесткую поверхность.

Помимо достоинств этот вид крыши имеет недостатки. К ним относят:

  • нуждается в усиленном крепеже;
  • требует качественной теплоизоляции. В летний период она сильно нагревается, при этом повышается температура внутри помещения. Зимой наоборот, она сильно охлаждается, что сопровождается понижением климата в жилом пространстве. Качественные материалы помогают достичь баланса;
  • расстояние между стропилами односкатной крыши составляет от 1 до 1,5 м. Этого не достаточно для того, чтобы оптимизировать давление осадков при неблагоприятных условиях;
  • минимальный угол наклона провоцирует скопление снега зимой. Для этого необходимо делать автоподогрев краев. Они помогут избавиться от чрезмерного скопления ледяных накатов.
