Как перенести выключатель света без штробления стен и особенности процесса

Опасные моменты

Техника безопасности написана не просто так, а для нашей безопасности. Слишком велика цена безответственности в делах электрики. За неимением опыта и навыков, новички часто допускают опасные и даже смертельные действия при переноске нового месторасположения электроточки:

  1. Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
  2. Соединяют медь и алюминий без переходников.
  3. Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
  4. Производят работы без отключения тока.
  5. Не тестируют ток в кабеле.

Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, – самое безобидное, что может случиться.

Комфорт в доме – это ряд факторов, среди которых как внешний вид помещения, так и функциональное оснащение. Если для комфорта не хватает нового выключателя около телевизора или у основания кровати, производят перенос электроточки. Методов такого процесса несколько, у каждого свои особенности, преимущества и недостатки.

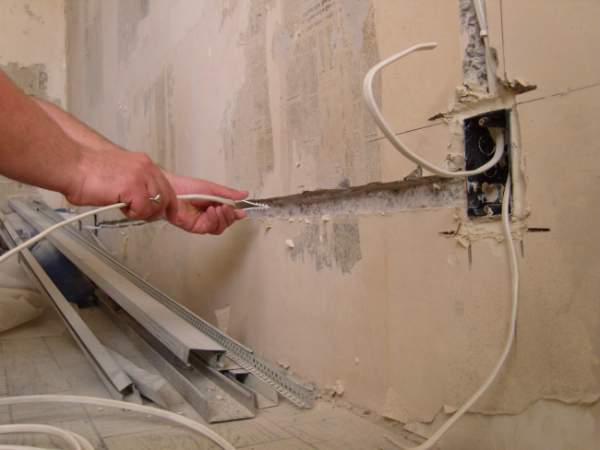

Монтаж проводов и штробление стен для них

В принципе, можно к торчащим из ниши проводам наживить новые, а розетку выключателя использовать в качестве распределительной коробки. Но это возможно лишь в том случае, если длина остатков проводов не менее 15 сантиметров. Теперь нужно будет начинать высверливать гнездо для нового выключателя. Это делается с помощью дрели и коронки по бетону. Как правило, хватает диаметра в 70 мм, но, в зависимости от модели выключателя, этот размер может быть и изменен. Когда гнездо высверлено до необходимой глубины, потребуется проштробить стену. Предварительно нужно убедиться в том, что в месте штробления не проходят другие провода и кабели. Для этого перфоратор переключается в ударный режим. Глубина желоба обычно не превышает 25 миллиметров. Что касается ширины, то она должна обеспечивать полное погружение кабеля в штробу. К тому же, чем меньше ширина и глубина канала, тем меньше штукатурного материала потребуется для заделки штроба. Для штробления применяется специальная насадка на дрель. Не повредят и защитные очки или даже респираторная маска: процесс довольно пыльный.


Перед началом штробления, должен быть выполнен проект электроснабжения квартиры, а именно план разводки с местами установки выключателей и розеток.

Когда кабель проложен в желобе, его можно дополнительно не закреплять: неподвижность будет обеспечиваться через заштукатуривание. Затем можно приступать к замазыванию монтажной коробки. Делается это при помощи заранее разведенного алебастра. После высыхания алебастровой смеси, нужно убедиться, что подрозетник выключателя надежно удерживается в своем гнезде. Если это так, то можно приступать к монтажу сердечника.

Способ №1 – Использование шлейфа

Наверное, наиболее небезопасный из всех вариантов, т.к. в этом случае от старой электрической «точки» создается перемычка к новому месту подключения. В результате Вы не то чтобы переносите розетку вниз или вверх, Вы просто создаете рядом еще одну.

Преимущество такого метода заключается в том, что в результате Вы будете иметь новую розетку и в то же время сможете оставить старую. К тому же затраты материалов на то, чтобы самостоятельно перенести розетку, сводятся к минимуму.

Однако недостатков Вы получите гораздо больше:

  1. Соединение шлейфом является весьма ненадежным и крайне не рекомендуется правилами ПУЭ.
  2. Провод от точки к точке будет проложен горизонтально, что также крайне опасно (мы привыкли, что разветвление к выключателям и другой фурнитуре проводиться только вертикально). По своей забывчивости можно случайно нарваться на поражение током, если, к примеру, Вы решите просверлить отверстие в стене. Чтобы такого не произошло, рекомендуем перед тем, как перенести розетку, выполнить поиск электропроводки в стене.
  3. Токовая нагрузка на изделия возрастет, т.к. две точки будут соединены между собой единым шлейфом. Если Вы подключите в обе розетки мощные электроприборы (к примеру, электроплиту и СВЧ-печь), проводка может выйти из строя и как следствие – короткое замыкание.

Наглядно увидеть процесс подключения шлейфа Вы можете на данной видео инструкции:

Использование перемычки

Кстати, соединение шлейфом может иметь еще одно весомое преимущество – провод не обязательно укладывать в стене. Можно самостоятельно перенести розетку открытым способом, применяя кабельный канал. Также в этом случае более предпочтительно использовать накладную модель изделия, что позволит осуществить перенос на другое место не штробя бетонную стену! Такой вариант используют чаще всего для того, чтобы красиво перенести розетку на шкаф в кухне либо на балкон.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Советы и рекомендации

  1. Скрутка жил производится при условии снятия 3 см изоляции с обеих сторон.
  2. Зачистка контактов мелкозернистой бумагой (наждачка) обязательно для лучшего сцепления контактов.
  3. Если производится скрутка, а не соединение с помощью специальных устройств, готовую конструкцию лучше припаять свинцово-оловянной смесью.
  4. Всегда рассчитывать степень нагрузки на проводку, и выбирать кабель нужного сечения. Не стоит перестраховываться, покупая сечение большего значения, это также небезопасно.
  5. Излишки кабеля лучше обрезать, остальную часть скрутить и спрятать в распределительной коробке.

Наружная электропроводка до выключателя

Самый очевидный вариант меньшими трудозатратами перенести выключатель света – это прокинуть проводку до нового места снаружи, по поверхности стены.

Для переноса необходимо будет использовать трехжильный кабель, т.к. схема подключения двухклавишного выключателя требует использования трех проводников.

Сделать это можно по-разному, вариантов как-то украсить или скрыть внешнюю электропроводку немного, вот некоторые из них:

1. Электропроводка в кабель-канале

Кабель-канал – это ПВХ профиль, чаще всего прямоугольного сечения, внутри которого проходит электропроводка. Принцип монтажа его достаточно прост, П-образное основание крепится на несущих конструкциях (стенах, потолке, полу) с помощью саморезов или дюбелей, затем в нем прокладываются провода или кабели и всё это закрывается крышкой.

Существует несколько видов кабель-каналов, различающихся по цвету, форме и размеру. Чаще всего они бывают белые, одноцветные или «под дерево».

В нашем случае, т.к. стены белые, подошли бы и соответствующие белые кабель-каналы, проложить которые предпочтительно, как мне видится, по одному из двух маршрутов.

А) Проводку в кабель-канале опустить до плинтуса, затем кабель проложить по плинтусу, после чего по дверной коробке за наличником, а далее вновь по плинтусу до места установки и в конце поднимаем в кабель-канале на высоту установки, где ставим накладной выключатель света.

Б) Проводка в кабель-канале поднимается к потолку, затем по потолку идёт к противоположной стене, где опускается к новому месту установки накладного выключателя.

2. Внешняя электропроводка декоративными проводами

Еще один из возможных вариантов монтажа проводки без штробления – использование декоративных проводов. Выглядят они, например, вот так:

Это так называемые ретро провода. Чаще всего, монтаж декоративных ретро проводов выполняется в следующем порядке: в первую очередь устанавливаются керамические изоляторы, на которые затем одеваются свитые декоративные провода.

Так же декоративные провода могут выглядеть и вот так и монтироваться на скобы:

3. Наружная электропроводка в пвх гофре или электротехнической трубе

Еще один способ «облагородить» наружную электропроводку, вести её в пвх гофре или трубе. При этом, обычно, на несущее основание крепятся клипсы, в которые затем вставляется гофра или труба.

Оптимальный маршрут при этом, будет такой же как в случае с кабель-каналом.

Какой бы вы не выбрали вариант, суть остаётся одна, коммуникации проходят снаружи – открыто, главная ваша задача здесь, максимально вписать их интерьер, а кроме того, озаботится, чтобы проводку не повредили во время эксплуатации (случайно не зацепили плечом, не сгрызла собака, не вырвали дети и т.д.).

Кроме указанных выше, вы можете использовать в качестве защиты проводки и более экзотические элементы, например, медные или стальные сантехнические трубы.

Проводка без штробления — замена

Владельцы панельных домов часто теряются: как поменять электропроводку с минимумом грязного, трудоемкого этапа работы. Такие способы существуют. Проводка без штробления стен условно разделяется на два вида:

  • «Чистовой монтаж». Его применяют, когда дизайн помещения должен соответствовать высоким запросам. Для прокладки кабеля берут электротехнический плинтус (короб), закрепляют его на стенах, или ПВХ-канал, который прячут под отделкой (панелями, гипсокартоном).
  • «Черновой монтаж». Он предполагает обустройство электролиний в металлическом или пластиковом рукаве, трубах по поверхности стен. В многоквартирном доме такой вариант не популярен из-за его внешней непривлекательности. Хотя встречаются разные решения.

Для монтажа кабеля под гипсокартоном понадобится гофрированная труба, которая сыграет роль защитной оболочки. Распространенный способ крепления гипсокартона – на каркас. Пространства между ним и стеной достаточно, чтобы поместить проводку. Протянуть гофру через профиль, который затем станет основой для листов, помогут заранее просверленные отверстия. Удобнее взять профиль с готовыми пазами. Гофру закрепляют клипсами, пластиковыми хомутами.

Не штробить! Как обойтись без штробления стен

Инструменты для работы в бетоне

Если провод будет прокладываться в стене, а выключатель будет встраиваемый, для прокладки канала и подготовки отверстий для новой точки включения понадобятся следующие инструменты:

  • дрель или перфоратор с коронкой для сверления по бетону;
  • бесконтактный детектор напряжения;
  • штроборез — инструмент, внешне похожий на болгарку. Если его нет, можно воспользоваться зубилом, перфоратором или болгаркой;
  • отвертка-индикатор — понадобится для определения фазы;
  • кусачки или плоскогубцы;
  • инструмент по резке проводов или монтажный нож;
  • набор из плоских и крестовых отверток.

Если будет производиться перенос выключателя без штробления, из инструментов понадобится только отвертка, из материалов нужно будет подготовить кабель-канал или специальный плинтус с отверстиями для провода.

Монтаж и демонтаж

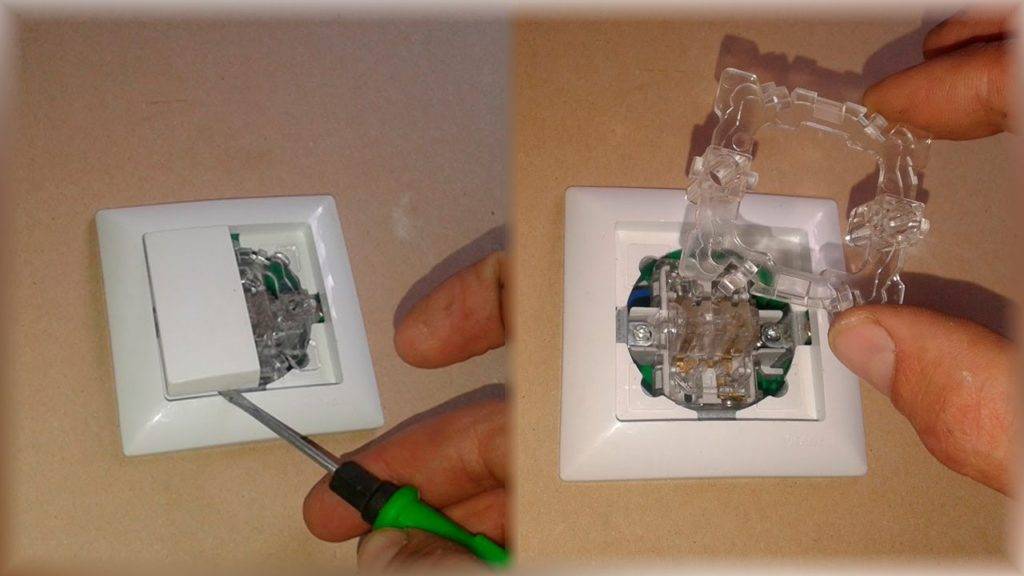

Демонтаж выключателя состоит из следующих этапов:

  1. Снятие клавиши. Для этого нужно нажать на нижнюю часть, а верхнюю часть клавиши потянуть на себя.
  2. Снятие декоративной рамки. Это можно легко сделать при помощи плоской отвертки.
  3. Извлечение сердечника. Для этого нужно открутить болтики по бокам.
  4. После проверки индикатором, если напряжения нет, отсоединяем провода.

Монтаж нового выключателя производится по тем же пунктам, только в обратном порядке:

  • отключение напряжения и подсоединение проводов;
  • вставка сердечника;
  • установка рамки;
  • вставка клавиши.

Как перенести выключатель в другое место

После проведения подготовительных мероприятий перенос выключателя на новое место осуществляется в определенной последовательности. Об этом будет подробно написано ниже.

Извлечение и отсоединение старого выключателя

Прежде всего снимается крышка распределительной коробки и отсоединяется старая отводка. Затем извлекается выключатель и отсоединяется от проводов.

Отрезаются мешающие концы так, чтобы остатки проводки остались внутри гнезда.

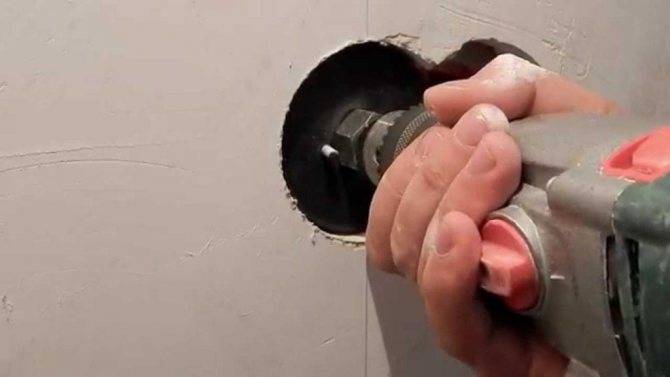

Сверление нового отверстия

Оно проводится в нужном месте с использованием специального инструмента. Лучше всего подойдет перфоратор с коронкой диаметром 65 мм. При этом инструмент переводится в режим сверления.

Во время работы рекомендуется увлажнять участок стены рядом с отверстием. После достижения глубины 5-6 см сверление прекращается, а все погрешности стенок исправляются с помощью долота и стамески.

Штробление канавки под проводку

При скрытой проводке провода от распределительной коробки до выключателя укладываются в вертикальный канал – штробу. Она пробивается в стене с помощью особого инструмента – штробореза (небольшая дисковая пила для бетона). Можно сделать канал перфоратором, установив его в режим дробления. Стандартный размер штробы – 2х2 или 2,5х2,5 см.

Провода присоединяются к электроцепи в распределительной коробке и аккуратно укладываются внутрь штробы. В гнездо выключателя выводятся концы с запасом (длина 5-8 см). Далее канал шпаклюется, а поверхность тщательно выравнивается.

Установка и замазывание монтажной коробки

Для надежного закрепления выключателя в гнезде в просверленное отверстие устанавливается пластиковая монтажная коробка. Можно использовать стандартный подрозетник.

Внутрь коробки вводятся провода. Далее она фиксируется с помощью боковых лапок.

Крепление и подключение выключателя на новом месте

Установка и фиксация выключателя осуществляются вышеописанным способом. На месте расположения старого прибора остается заметный дефект.

Что сделать со старым отверстием

Наиболее простой способ – извлечение старой монтажной коробки. Она переворачивается дном наружу и штукатурится, а поверхность стены тщательно выравнивается. Другой вариант – заполнение отверстия монтажной пеной с последующим оштукатуриванием.

Подключение питания

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель. Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2

Так меньше проблем с подключением

Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Перемещение домашней электрической розетки

Перемещение телефонного разъема или гнезда нелегко и часто связано с довольно значительными вмешательствами. Потенциально это не работа, как вы делаете, потому что вам нужны разные конкретные навыки, а способность совершать катастрофы довольно высока. Тем не менее, процедура может быть легко описана, и если вы будете следовать указаниям и будьте осторожны, вы также можете представить интересные альтернативные решения. Первый шаг — отключить питание в целом или, если возможно, в соответствующую комнату. Затем удалите захват, удалите маску и попытайтесь понять кратчайший путь для достижения желаемой позиции, где вам нужно заменить точку захвата. Как только позиция будет идентифицирована, лучше всего проследить путь к потоку с помощью карандаша.

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Инструменты для работ в бетоне

Эта мера не следует недооценивать, поскольку она позволяет материалу, используемому для заполнения, удерживаться. После того, как вы достигнете точки, в которой вы хотите позиционировать новую точку, вам нужно долотовать стену, создав подходящий корпус, чтобы вставить коробку, в которой будут удерживаться гнезда. Когда это будет сделано, вам нужно будет вставить перфорированную дорожку вдоль дорожки, где будут переданы потоки

Важно, прежде чем идти по трассе, остановить фронтовита и не завязывать кабели в той части, которая будет покрыта стеной. Используем клеммы Ваго 2273-203 с пастой, которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5

Но лучше всё же использовать АВВГ 2х2,5, как в моем примере

Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

С помощью клеммных колодок и пружинных клемм

Кроме того, необходимо использовать провода с подходящим диаметром, по крайней мере равные ранее использованным, чтобы избежать возможных проблем. Перемещение фактически включает в себя ряд сложных операций, и не всегда удобно делать это самостоятельно. Если вы знаете положения уже выполненных дорожек, и если вы хотите перемещаться по уже запланированным окружениям или контролировать их с помощью предварительно установленных переключателей, вы также можете попытаться передать провода в уже присутствующие пассы, хотя операция, как правило, По этим причинам можно выбрать внешние решения, которые не предусматривают вмешательства в интервенцию, или использовать такие продукты, как те, что предлагаются Строцзафили, которые позволяют проходам пропускать провода внутри стеновых панелей гораздо более удобным способом и быстро. Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

Включаем автомат в подъезде, проверяем.

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

  • Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
  • Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.


Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Ремонт выключателя

Далеко не всегда требуется замена выключателя при его плохой работе. Вполне возможно, что следует просто провести небольшой ремонт.

О его необходимости говорят такие признаки: не включается или не выключается свет при нажатии клавиши, раздается треск после включения, часто перегорают лампы в светильнике, моргает свет, нагревается выключатель.

Необходимые инструменты и материалы

Для проведения ремонта достаточно иметь такой инструмент:

  • отвертки (минусовые и крестовые, разного размера);
  • плоскогубцы;
  • кусачки;
  • тестер;
  • индикаторная отвертка;
  • шлифовальная шкурка;
  • надфиль.

Работы начинают с разборки выключателя. Процедура выполняется ранее описанным способом.

Чистка контактов

Наиболее частой причиной неисправности становится подгорание контактов. Их чистку вполне можно провести своими руками. Грубая очистка обеспечивается плоской отверткой и ножом. Для тонкой работы потребуется шлифовальная шкурка. Все надо делать аккуратно, чтобы не повредить пружинный механизм и пластиковые детали.

Другие возможные неполадки и способы их устранения

Можно выделить и другие причины неполадок:

  1. Плохой контакт в зажиме. Концы проводов извлекают из клеммника и откусывают на расстоянии 10-15 мм. Затем провода снова зачищают и повторно надежно закрепляют.
  2. Некачественные винты зажима. Они не обеспечивают надежное закрепление провода. Возможно, не хватает длины. Можно попытаться заменить винты или увеличить диаметр провода путем его сгиба или лужения.

Как собрать выключатель

При поломке пластмассовых деталей и подплавлении корпуса ремонт проводить нецелесообразно. Гораздо проще заменить старый выключатель новым.

Варианты соединений

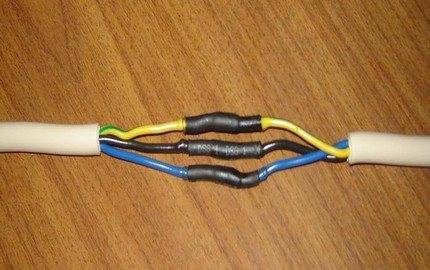

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

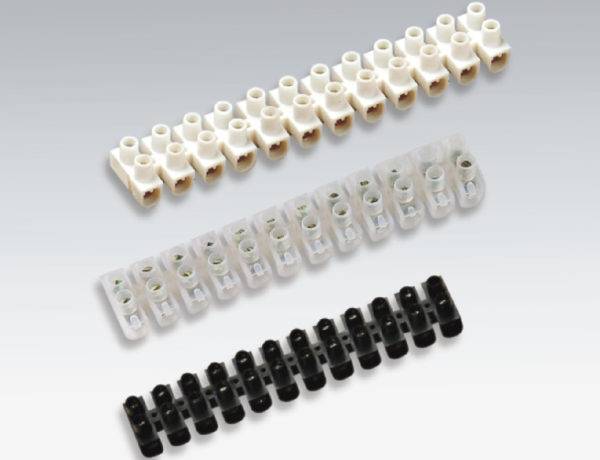

Соединение переходными клеммниками под винт

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

Пружинные клеммы оснащаются рычажным механизмом. Использование пружинных клемм допустимо как для алюминиевых, так и для медных проводов.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция

Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Фиксация пластиковыми колпачками

В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.

Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.

Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку

Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Обратите внимание! Некоторые домашние мастера стремятся ускорить остывание скрепленных проводов после пайки погружением в холодную воду. Делать этого категорически нельзя, так как из-за резкого температурного перепада металлическая поверхность покрывается микротрещинами, что снижает качество смычки

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

  1. Демонтаж розетки и подрозетника.
  2. Извлечение провода из штробы до нужной высоты.
  3. Высверливание отверстия под новый подрозетник.
  4. Заведение проводов в подрозетник и его монтаж.
  5. Заделывание старого отверстия под розетку и штроб.
  6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

  1. Снимаются старые розетка и подрозетник.
  2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
  3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
  4. Наращивается провод и прокладывается к новой розетке.
  5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

  • Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
  • Провод для новой розетки надо подбирать такого же сечения, как и для старой.
  • Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

  1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
  2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
  3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
  4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
