Какие бывают кабельные каналы (короба, лотки)

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

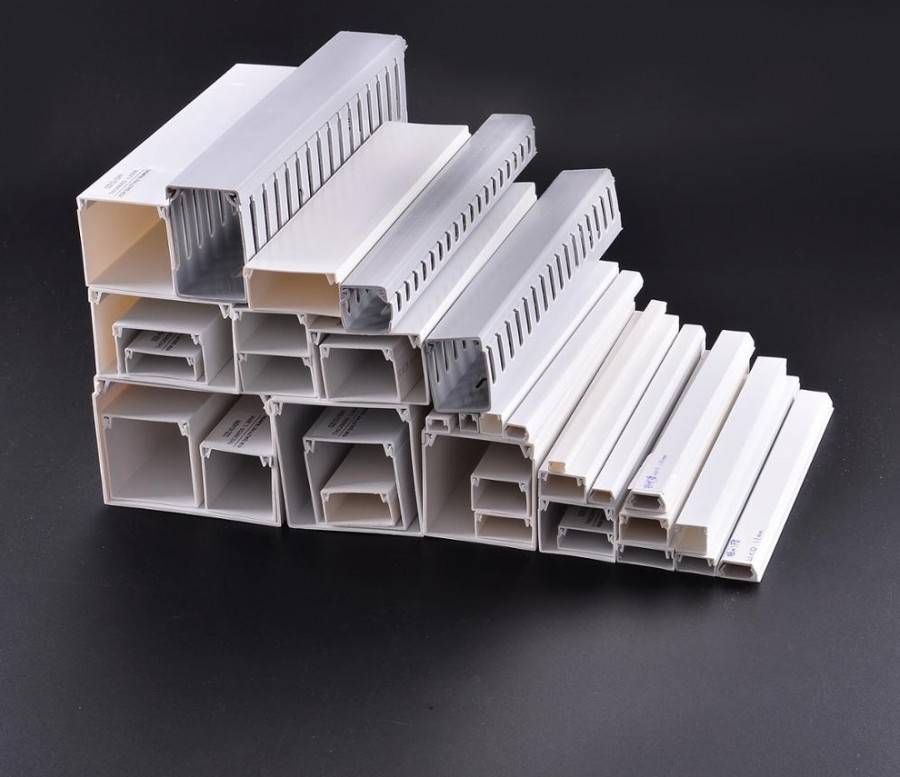

Форма, материалы и размеры

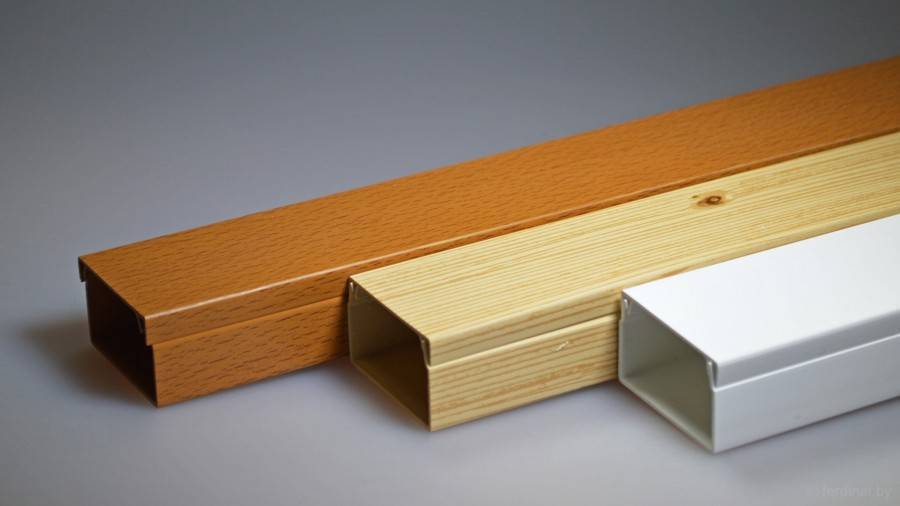

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения.

Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

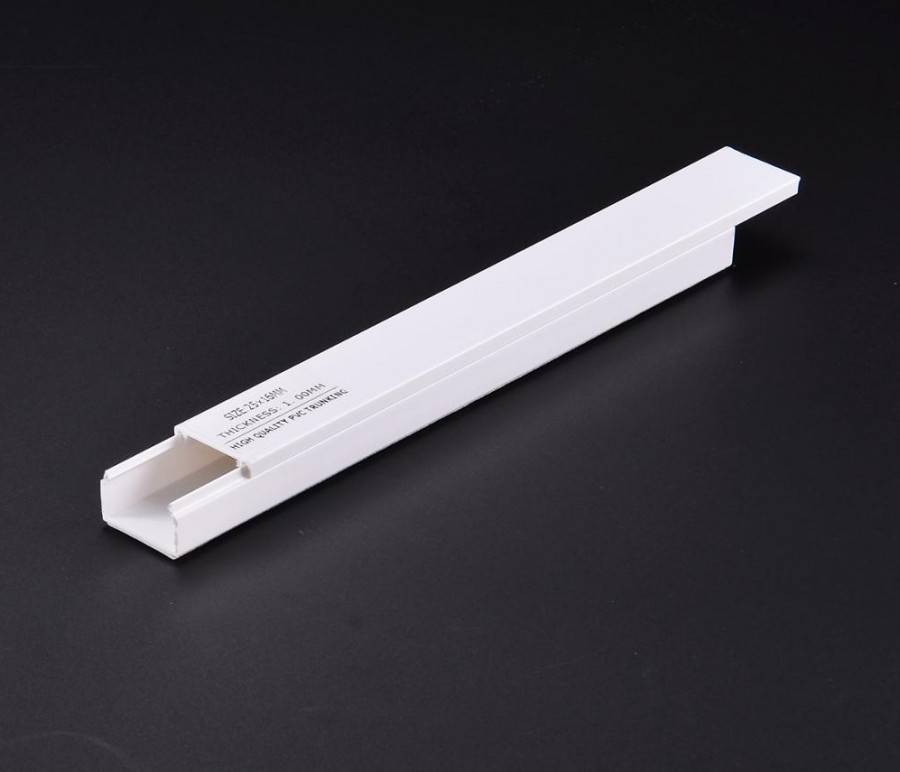

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

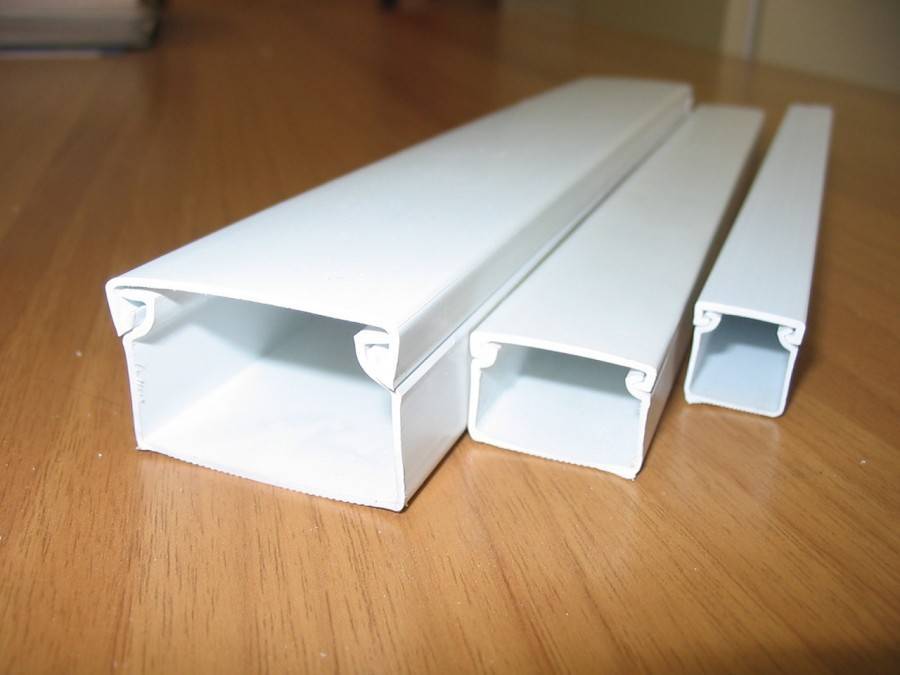

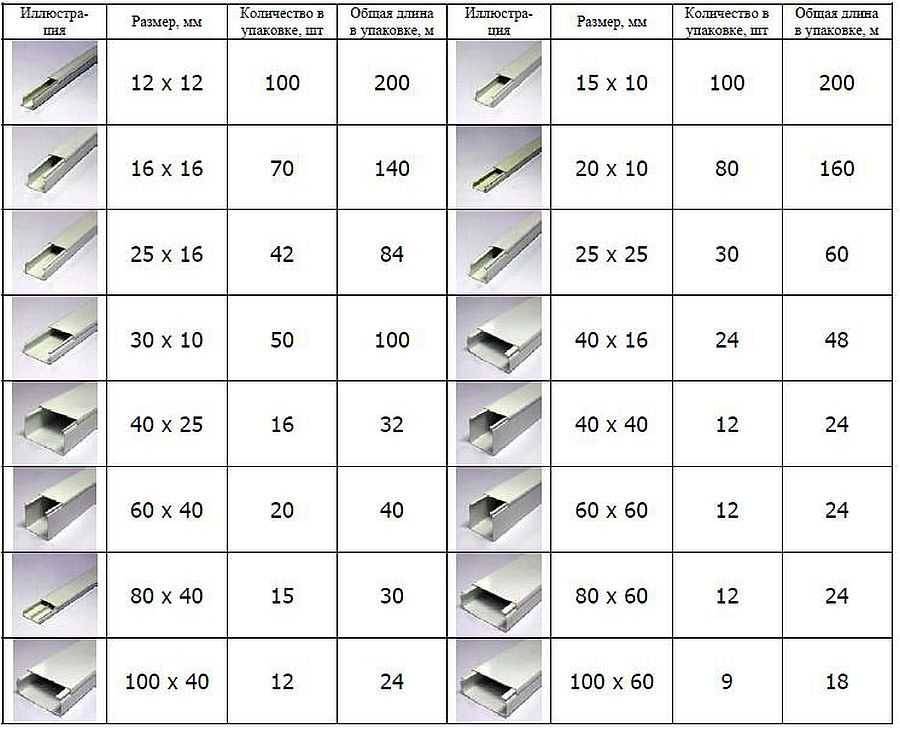

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

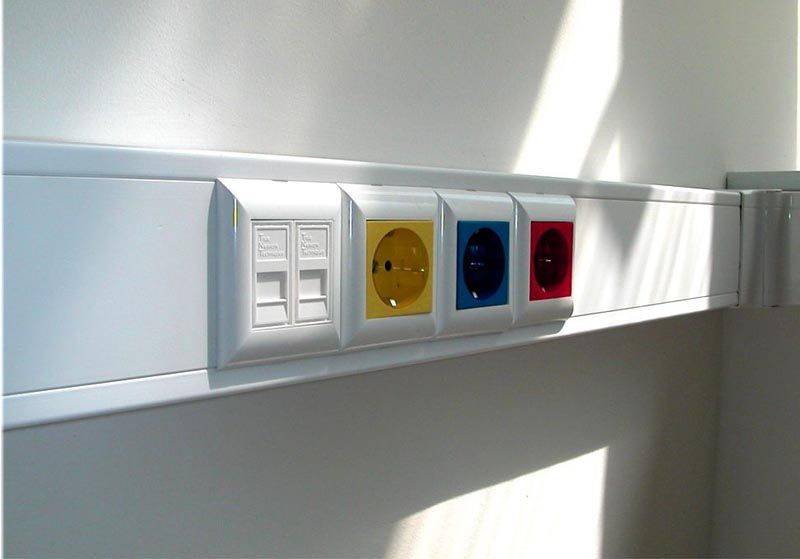

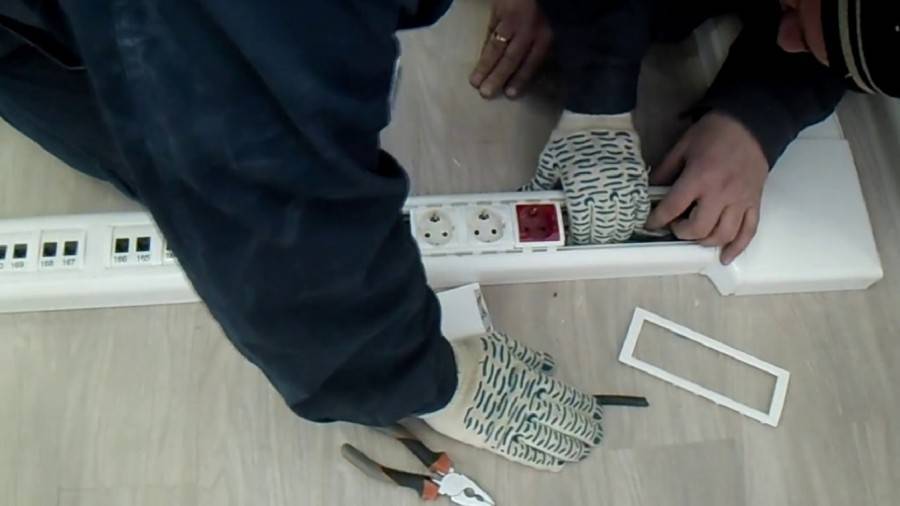

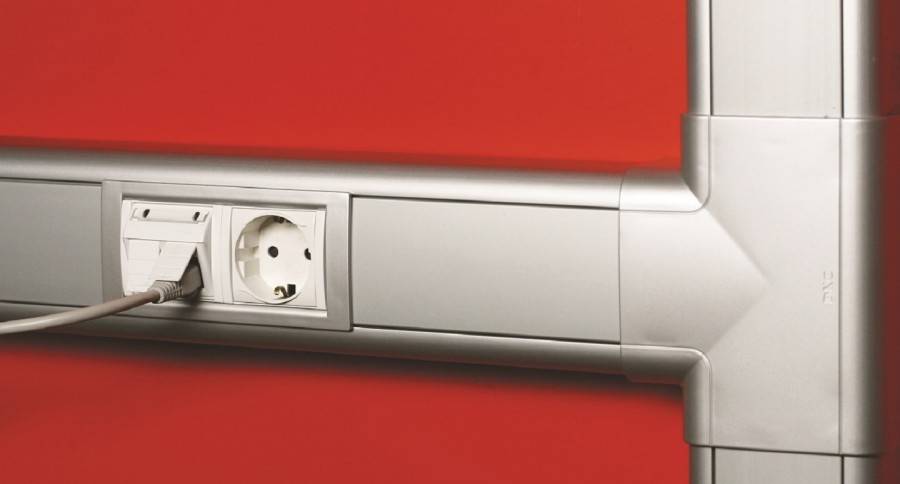

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

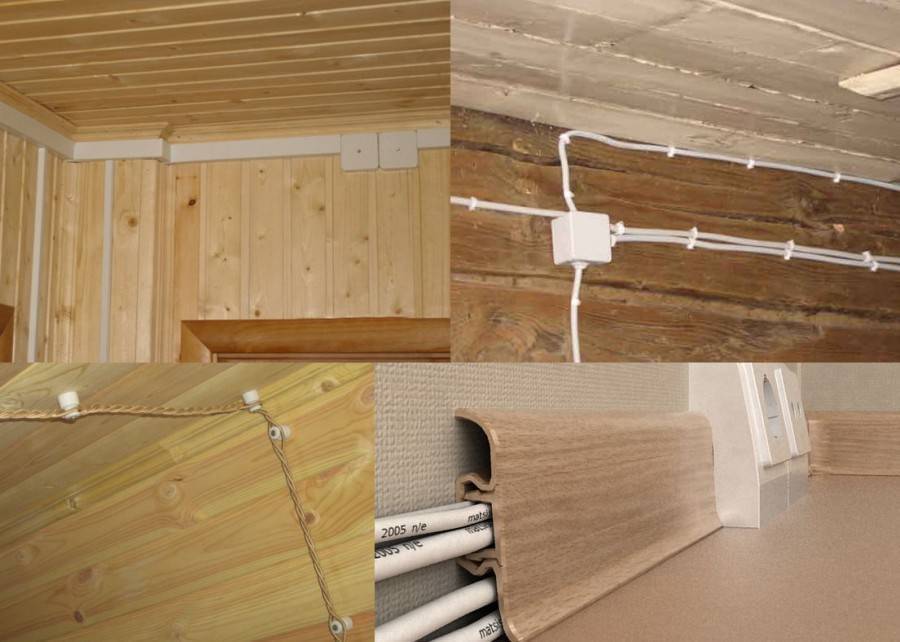

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Как правильно выбрать и купить кабель-каналы для электропроводки: виды, типы, цены, предложения разных производителей

Бренд/ МодельШирина х высота, ммДлина, мЦена, руб.Примечания
IEK/ ЭЛЕКОР80×608156-190Пластик, вес стандартной упаковки – 6 кг
Legrand/DLPlus14×13,54,2209-310Клеевой состав на основании закрыт транспортировочной пленкой. Монтаж таких изделий на подходящих поверхностях выполняется быстро, без дополнительных крепежных деталей.
EKF/ Plast40×252440-68Недорогой универсальный пластиковый кабель-канал
Legrand/ Metra100×502210-340В комплекте крышка с защелкой
IEK/ ЭЛЕКОР15×1014421-25 (за 1 м)Пластик с отделкой «под дуб»
OBO Bettermann/ WDK40×602346Сталь
OBO Bettermann/ Rapid 45160×5361100—1210Поливинилхлорид, сплошная поперечная перегородка, съемная крышка
Efapel/ 10110 CCZ50×122190-220Напольный кабель-канал из пластика
DKC/Quadro25×402185-210Короб ПВХ с перфорацией

Приведенный перечень кабель-каналов, видов и размеров, цен позволяет получить общее представление об изделиях этой категории. Чрезвычайно широкий ассортимент необходимо изучать подробно, на основе собственных потребностей. Чтобы облегчить поиск, необходимо заранее составить список имеющихся требований. Надо учитывать:

  • размеры кабелей;
  • характеристики подключаемого оборудования;
  • особенности прокладки трассы по определенному маршруту;
  • необходимость улучшенной защиты от неблагоприятных внешних воздействий;
  • эстетические параметры;
  • возможность модернизации линий в будущем с заменой старых и установкой новых компонентов.

Современные кабель-каналы для электропроводки: основные определения

Изделия этой категории не предназначены для установки силовых линий внутри труб, в глубине строительных конструкций, бетонной стяжки. Их применяют для прокладки с применением открытых методик. В соответствии с целевым назначением можно уточнить требования ГОСТа по кабель-каналам такого типа:

  • Они пригодны для монтажа силовых и слаботочных коммуникационных цепей.
  • Эти изделия не могут использоваться, как штатная замена защитным оболочкам проводников.
  • С их помощью допустимо разделение кабелей, а также формирование специализированных групп.
  • Они способны выполнять функции несущих конструкций, декоративных и дополнительных защитных коробов для кабеля.

Монтажная схема

В других частях статьи будут рассмотрены разные модификации, в этом списке приведены особенности типовых компонентов конструкции:

  • Финишные заглушки (1) устанавливают на торцах для эстетической завершенности линий и предотвращения попадания внутрь загрязнений.
  • Универсальная установочная коробка (2) нужна для последующего монтажа розеток, выключателей, диммеров, иных электротехнических устройств.
  • Переходным элементом (3) прикрывают короб для электропроводки в местах стыков прямых участков.
  • Этот сложный адаптер (4) используют для подсоединения напольной линии распределительной коробкой (5). Подобные ответвления устанавливают вместо стандартных удлинителей.
  • Внутренний (6) и внешний (7) угол, поворот на 90° применяют для перехода линии по контуру комнаты без разрывов и других видимых дефектов.

Размеры кабель-каналов для электропроводки: стандартные и специальные изделия

Широкий ассортимент размеров и форм подразумевает достаточно простой выбор подходящих изделий. Здесь нет определенных стандартов, поэтому решение принимают самостоятельно. Размеры пластикового кабель-канала не должны создавать препятствия в процессе монтажа. Как правило, от внешней поверхности линий оставляют свободное расстояние до стенок и крышки 4-6 мм. Не имеет смысла приобретение слишком крупных изделий, что только увеличит стоимость и требования к свободному пространству. Исключением являются будущие планы по модернизации, сопряженные с установкой дополнительных кабельных коммуникаций.

Модельный ряд

В этой таблице указано, какие бывают размеры кабель-каналов. Такие изделия выпускают отрезками по 2 м. Здесь приведены параметры одной стандартной упаковки для упрощения транспортных расчетов.

Размеры коробов для электропроводки в напольном варианте монтажа отличаются большой шириной (50-160 мм) и меньшей высотой стенок (12-65 мм) соответственно. В любом случае рекомендуется применять все элементы одного производителя, чтобы сохранять заданные параметры трассы в поворотах, ответвлениях, других сложных местах.

Конструкция с разделителями линий

3

Мини кабельканалы – незаменимые изделия для квартир и частных домов

В подавляющем большинстве случаев изготавливаются из пластика. Применяются для прокладки одного–двух проводов небольшого сечения. Как правило, это телефонные провода, коммуникации компьютерной сети, электрические провода малой мощности, например, от распределительной коробки к выключателю.

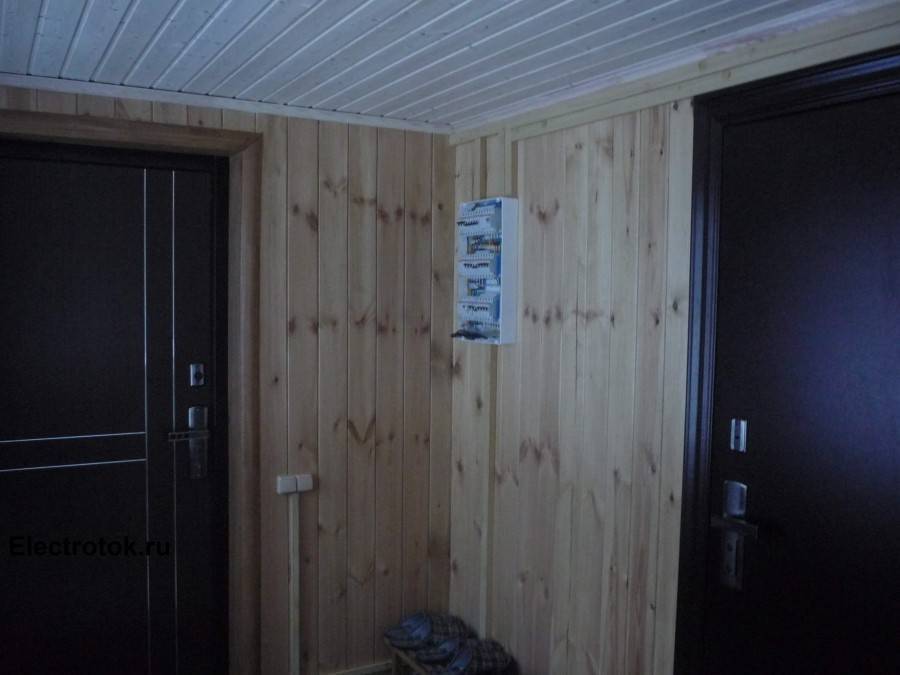

Такие короба крепятся к стене различными способами. Если стены бетонные с наклеенными обоями, целесообразно использовать клеевой способ крепления, если же стены изготовлены из дерева или гипсокартона, практичнее будет применение саморезов подходящего размера.

Мини кабельканалы

Фурнитура для мини кабельканалов хотя и имеется в изобилии на рынке, используется редко. Обычно угловые стыки элементов аккуратно подрезаются под углом 45 градусов, а торцы закрываются заглушками, изготовленными из отходов монтажа. Размеры сечения изделий данной категории варьируются от 10*10 мм до 60*80 мм. Как и любые пластиковые короба имеют широкий диапазон различных расцветок. Мини кабельканалы из пластика являются самыми востребованными в монтаже электропроводки частных домов и квартир.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Декоративные возможности функциональных изделий: фото-примеры интересных решений

Такие конструкции устанавливают на видных местах, поэтому эстетические характеристики следует изучить отдельно. Однако и в этом случае их надо оценивать в комплексе с другими потребительскими параметрами.

Сомнительное решение

Тут автор проекта применил слишком высокий напольный короб, который создает значительные препятствия свободному передвижению персонала и посетителей в офисе. Гофрированные кабель-каналы круглые для электропроводки выглядят в таком исполнении чужеродными элементами. Они не обеспечивают надежную фиксацию кабельных изделий, что подразумевает возможность случайных повреждений.

Качественно установленный декоративный кабель-канал смотрится безупречноПример правильного применения гибкой конструкцииГармоничное и функциональное оформление интерьераЭтот треугольный кабель-канал создан, как специальная модификация стандартного плинтуса. Центральная полоса фиксируется защелками после монтажа линийЗдесь в типовом деревянном изделии сделан вырез. Для закрепления кабельных изделий используются пластиковые лоткиКабель-каналы прозрачные выпускают в разных вариантах исполненияПри установке таких светильников внизу – создается эффект «парящей» мебелиТак обеспечивают хорошую освещенность рабочей зоныЕще один вариант, повышающий уровень комфорта на кухне

Виды кабель-каналов, размеры и их характеристики

В зависимости от назначения и условий использования типоразмеры и материалы существенно отличаются друг от друга.

Прежде всего, кабель-канал представляет собой коробчатую конструкцию с фиксируемой на основании полости и накладной крышкой. Для надежного крепления элементов используется двойной плавающий замок. В зависимости от места установки и действующих механических и прочих нагрузок кабель-каналы могут изготавливаться из следующих материалов:

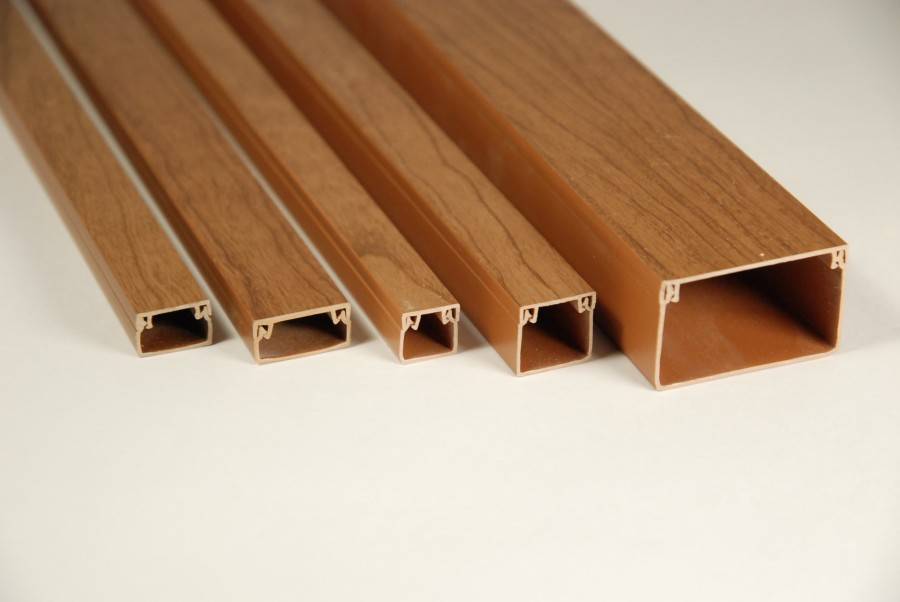

  • Огнеупорный пластик в силу недостаточно высокой механической прочности используется для настенного и потолочного крепления кабелей. Этот вид кабель каналов нередко имитирует дерево и другие материалы и используется как функционально-декоративный элемент;
  • Анодированный алюминий стоит довольно дорого и имеет привлекательный внешний вид. Помимо механической безопасности, такой кабель-канал в состоянии обеспечить защиту от электромагнитных воздействий;
  • Оцинкованная сталь чаще применяется для наружного крепления электропроводки, в частности монтажа систем видеонаблюдения.

Что касается вида, размера и назначения, то здесь выбор каналов для укладки кабеля практически безграничен. Все же попытаемся выделить основные типы существующих коробов:

Мини кабель-каналы. Для этого типа характерно небольшое поперечное сечение, в диапазоне от 10х10 до 60х80 мм. Используются такие каналы, как правило, для прокладки телекоммуникаций, антенных кабелей и незначительного количества токоведущих проводов небольшого диаметра. Учитывая область использования, изготавливаются из пластика и крепятся при помощи саморезов. В некоторых случаях возможно использование специальных монтажных клеев.

Напольные кабель каналы. Используются в том случае, когда необходимо подвести электропитание к столу или светильнику, расположенному на некотором удалении от стен. Для квартиры такой вариант укладки проводки вряд ли приемлем, а вот для обеспечения работоспособности рабочих мест в офисе вполне подойдет.

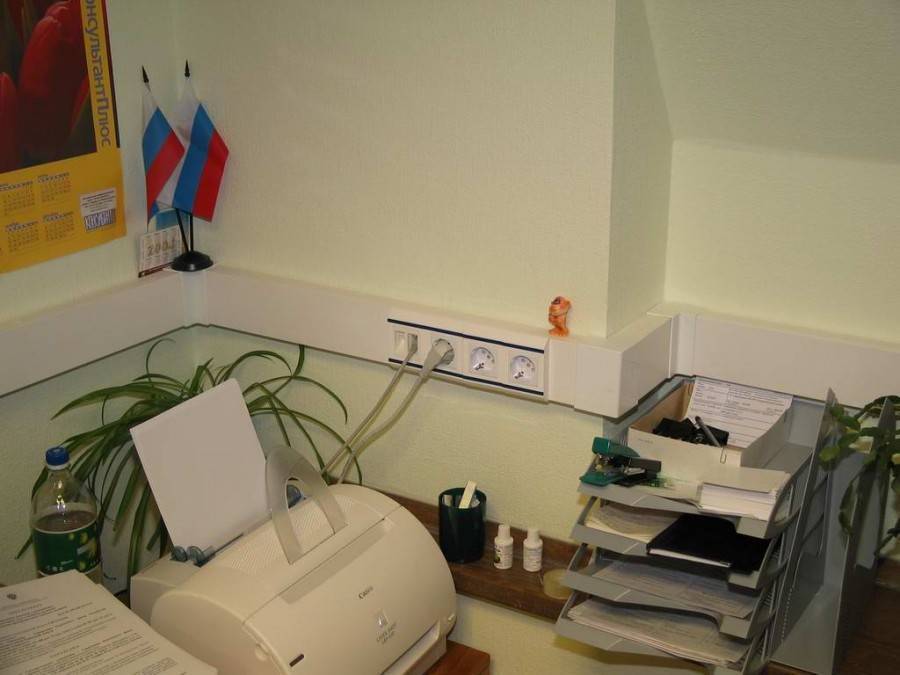

Парапетные, они же магистральные короба отличаются значительными размерами (до 60х100 мм), что позволяет разместить не только проводку и кабеля, но и смонтировать в них розетки и выключатели. Такой кабель-канал может иметь W-образное, Г-образное или Т-образное поперечное сечение и изготавливается из пластика. Изделие может использоваться как в квартире, так и в различных общественных зданиях.

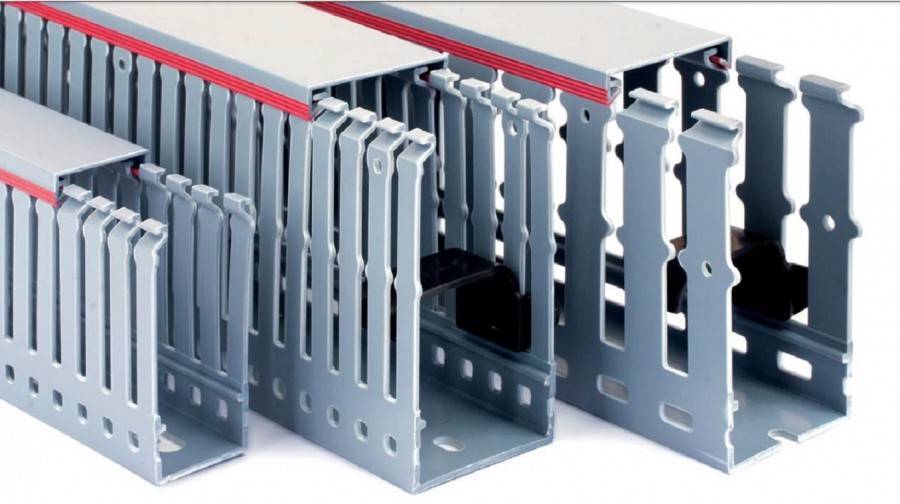

Перфорированные магистрали целесообразно использовать, если в процессе прокладывания проводки предстоит большое количество ответвлений. Степень механической прочности таких кабель каналов крайне мала, однако для распределительных шкафов и прочих развязок, которые надежно защищены внешним корпусом, для трассировки проводов они подходят как нельзя лучше. Сечение может быть как прямоугольным, так и круглым, изготавливаются, как правило, из огнестойкого пластика.

Плинтусные. Название изделия однозначно определяет способ применения такого кабель-канала. Стоит только отметить, из всех видов, именно этот является наиболее декоративным. В принципе, во избежание утомительной прокладки штроб в бетонной или кирпичной стене, еще на этапе проектирования можно предусмотреть укладку электропроводки в плинтусный кабельный канал. Такой плинтус изготавливают из ПВХ, и зачастую он имитирует либо ценную породу дерева, либо другой материал, используемый для изготовления настоящих плинтусов. Учитывая многообразие возможных вариантов дизайна, размеры плинтусных элементов могут значительно отличаться.

Угловые короба могут применяться в качестве имитации потолочного плинтуса (фриза) для маскировки проводки. Для них характерен привлекательный внешний вид и широкая гамма цветовых решений. Сечение внутреннего пространства такого элемента составляют, как правило, 40х40 мм.

Прозрачные кабель-каналы несут повышенную декоративную нагрузку, поскольку помимо основных функций обеспечивают светодиодную подсветку. Ширина прозрачной части может варьироваться от 5 до 20 мм.

Проволочные лотки также используются для прокладки большого числа проводов и позволяют избежать индивидуального крепления каждого провода.

Среди этого многообразия, безусловно, найдется соответствующий конкретным требованиям кабель-канал, размеры которого оптимально впишутся в любой интерьер

Однако для наиболее гармоничного решения крайне важно подобрать цветовое решение

Виды пластиковых баков

Пластиковые баки подразделяются по нескольким основаниям. По внешнему виду их разделяют на:

  • горизонтальные прямоугольные;
  • вертикальные прямоугольные;
  • горизонтальные цилиндрические;
  • вертикальные цилиндрические.

Также баки делятся в зависимости от области применения на различные серии, например, основные:

  • Серия авто— используются для транспортировки разных жидкостей, устанавливаются на машины малой грузоподъёмности.
  • Серия L — занимают мало места и войдут даже в узкие дверные проёмы, предназначены для использования внутри помещения.
  • Серия S — предназначаются для хранения воды для разных нужд, применяются как снаружи, так и внутри помещения.
  • Серия T— разделяются на два подвида. Мини — объёмом от 100 до 750 литров, используются в основном для хранения жидкостей в бытовых условиях. Баки объёмом от 2 до 10 тысяч литров применяются в промышленности, где необходим большой запас воды.
  • Для душа— это баки небольшого (100?200 л.) объёма, используются при установке деревянного душа на даче. Отличительными чертами данной серии являются эргономичная форма, крышка с дыхательным клапаном, удобная система крепежа. К таким бакам можно подсоединить лейку душа.

Металлические короба – виды и размеры

Так как металлические лотки и короба предназначены для больших нагрузок, то необходимость их использования в бытовых условиях возникает достаточно редко. Виды и размеры металлических кабель-каналов преимущественно подходят для внешней и внутренней прокладки кабелей в производственных помещениях, где идут магистрали, состоящие из большого количества проводов. Чтобы материал коробов не ржавел, при их производстве применяется оцинкованная сталь. Как и у пластиковых, сечение металлических кабель-каналов П-образное – с крышкой или без нее.

В зависимости от условий использования, изготавливают перфорированные, гладкие и лестничные лотки. Первые проще монтировать и закреплять внутри них кабели, а вторые тяжелее и устанавливаются на специальные опоры.

Размеры кабельных лотков:

Размеры (ширина × высота × длина), ммТолщина металла, ммПолезная площадь сечения, см2
50×50×25000,5524,22
100×50×25000,5548,44
200×50×25000,798,44
300×50×25000,7147,44
400×50×25001,0198,44

Из-за большого веса приклеивание металлических коробов не практикуется – их крепят к поверхности анкерами, дюбелями или «садят» на болтовое соединение. Для монтажа гладких лотков применяются заранее закрепленные на поверхности полки или кронштейны.

Чаще всего металлические короба применяются для формирования электромагистралей в фальшполах или на подвесных потолках. Для их монтажа используются дополнительные блоки – поворотные, подъемные (для перевода проводов между плоскостями), разветвительные и т.п.

+ Плюсы металлических кабель каналов

Выдерживают вес большого количества силовых кабелей. Позволяют легко проследить путь прокладки любого кабеля, обеспечивают простоту его монтажа и легкий доступ для проверки или замены. Дополнительный плюс к пожаробезопасности.

– Минусы металлических кабель каналов

Большой вес предполагает более серьезные работы по монтажу. Сложнее обрабатывать при монтаже (если требуется обрезать). Такие виды кабель-каналов для электропроводки в обязательном порядке требуют наличия дополнительных комплектующих для монтажа поворотов и переходов.

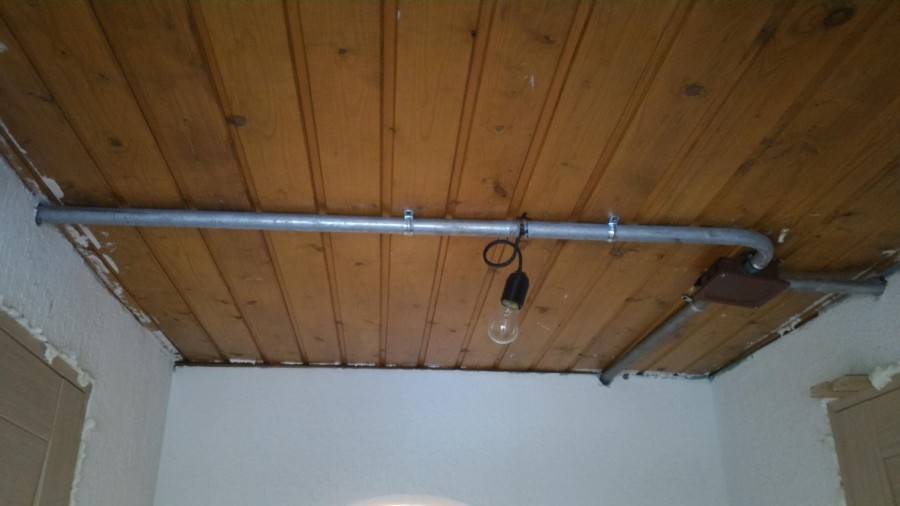

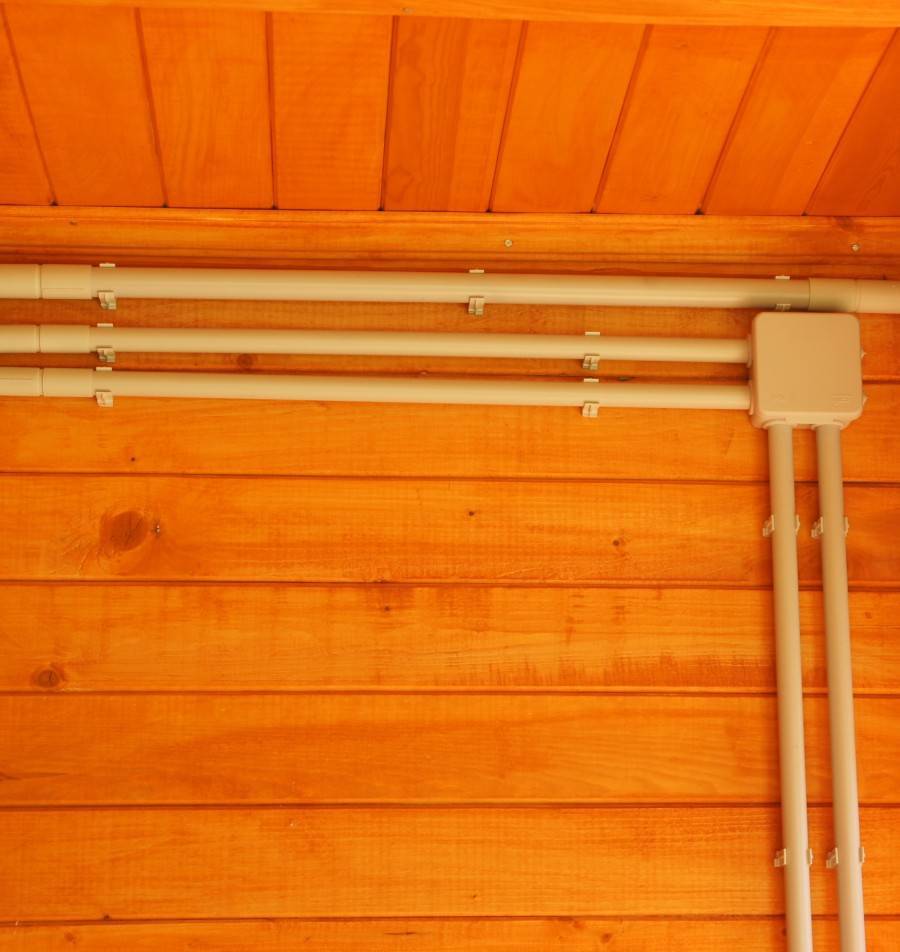

Как используют кабель-канал для прокладки открытой электропроводки

В этом разделе приведены примеры использования разных конструкций. Современные производители довольно часто выпускают новинки. Поэтому надо проверять их актуальные предложения для успешного решения индивидуальных задач.

Широкий ассортимент комплектующих деталей поможет самый сложный проект реализовать без ошибокПри монтаже настенного короба для проводов определяют удобную для пользователей высоту размещения розеток, выключателей, коммутационных коробок и других функциональных блоковЕсли запланирована установка кабель-канала на пол в подобном месте, вполне достаточно будет прочности пластиковых изделий

Для оснащения открытых пространств, проходов применяют аналоги из металлов. Но, как отмечено выше, есть исключения. Комбинация из резинового демпфера и полимерной крышки с ребрами жесткости способна без разрушений выдержать вес автомобиля.

Здесь гибкий кабель-канал для проводов подведен к рабочим местам от жесткой магистральной конструкции

Этот пример демонстрирует правильное сочетание функциональных и технических особенностей разных конструкций

В подобных ситуациях особое внимание рекомендуется уделить качеству соединения отдельных частей

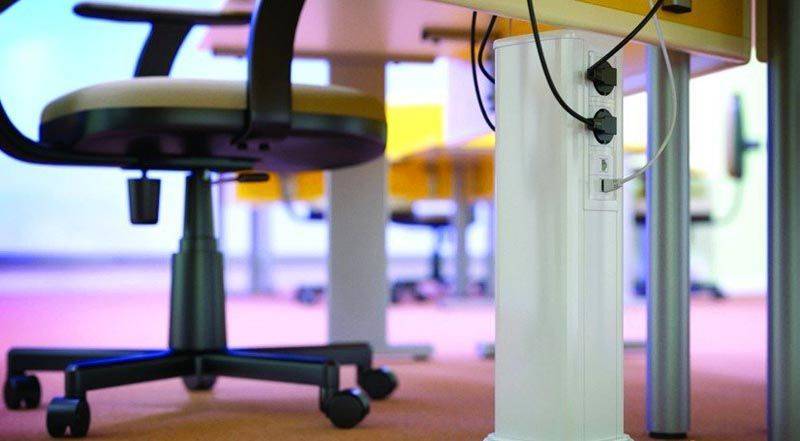

В этом проекте типовой кабель-канал напольный дополнен оригинальным «столбиком». Поднятыми на небольшую высоту электротехническими приборами пользоваться удобно.Такая конструкция обеспечивает разделение разных групп потребителейЕсли установить металлический плинтус, будет обеспечена дополнительная защита от паразитных электромагнитных колебаний. Эти решения используют при монтаже информационных линийУгловой кабель-канал с прозрачной крышкой применяют для монтажа подсветки из светодиодных лент

Для такого варианта эксплуатации подходят только специализированные изделия. Основу, как правило, делают алюминия, съемную крышку – из жаропрочного пластика. Следует не забывать, что светодиоды излучают в тепловом диапазоне, поэтому надо исключить негативное влияние высокой температуры.

Характеристики уличных кабель-каналов подбирают с учетом особенностей будущей эксплуатации

В этом примере дополнительная защита понадобилась для организации проезда транспортных средств.

Размеры кабель-каналов для электропроводки: стандартные и специальные изделия

Широкий ассортимент размеров и форм подразумевает достаточно простой выбор подходящих изделий. Здесь нет определенных стандартов, поэтому решение принимают самостоятельно. Размеры пластикового кабель-канала не должны создавать препятствия в процессе монтажа. Как правило, от внешней поверхности линий оставляют свободное расстояние до стенок и крышки 4-6 мм. Не имеет смысла приобретение слишком крупных изделий, что только увеличит стоимость и требования к свободному пространству. Исключением являются будущие планы по модернизации, сопряженные с установкой дополнительных кабельных коммуникаций.

Модельный ряд

В этой таблице указано, какие бывают размеры кабель-каналов. Такие изделия выпускают отрезками по 2 м. Здесь приведены параметры одной стандартной упаковки для упрощения транспортных расчетов.

Размеры коробов для электропроводки в напольном варианте монтажа отличаются большой шириной (50-160 мм) и меньшей высотой стенок (12-65 мм) соответственно. В любом случае рекомендуется применять все элементы одного производителя, чтобы сохранять заданные параметры трассы в поворотах, ответвлениях, других сложных местах.

Конструкция с разделителями линий

Фото пластиковых коробов для электропроводки

Также рекомендуем просмотреть:

  • Схема подключения проходного выключателя
  • Как выбрать и установить электрический распределительный щит
  • Виды распределительных коробок для электропроводки
  • Какие кабельные стяжки выбрать
  • Как выбрать лучший дверной звонок
  • Какой силовой кабель лучше выбрать
  • Назначение и принцип работы дифференциального автомата
  • Разновидности и схемы подключения ТВ-розетки
  • Для чего нужна термоусадочная трубка
  • Какой терморегулятор для теплого пола лучше выбрать
  • Как выбрать и подключить двойную розетку
  • Инструкция, как подключить розетку своими руками
  • Схема подключения выключателя
  • Как подключить двойной выключатель
  • Лучший светильник с датчиком движения для дома
  • Какой счетчик электроэнергии лучше выбрать
  • Как выбрать и установить подрозетник
  • Компьютерные розетки RJ45
  • Какой должна быть высота установки розеток
  • Как подключить розетку с заземлением
  • Лучшие стабилизаторы напряжения для дома
  • Как выбрать и настроить розетку с таймером
  • Как подключить телефонную розетку самостоятельно
  • Как выбрать люминесцентный светильник
  • Выдвижные и встроенные розетки
  • Как выбрать лучший галогенный прожектор
  • Какой светодиодный прожектор выбрать
  • Что такое умная розетка
  • Что такое УЗО и как оно работает
  • Обзор современных сенсорных выключателей
  • Выбор и установка одноклавишного выключателя
  • Правильный выбор автоматического выключателя
  • Выбираем лучший крепеж для проводов
  • Виды гофр для электрических кабелей
  • Как выбрать точечный светильник для натяжных потолков

Определение, строение, назначение

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.

Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод

При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок

Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.

Некоторые виды кабель каналов могут быть разделены внутри перегородками

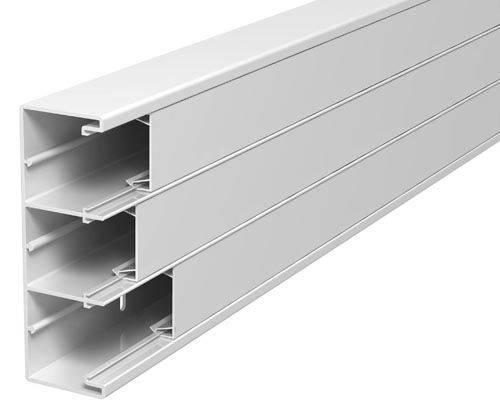

Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).

Материал — металл или пластик

Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай

Расчёт размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала.

Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

Сечение проводов, мм2Конструкция и размеры (высота и ширина, мм) короба
односекционныйдвухсекционныйтрёхсекционный
10х2210х3010х2210х3015х5410х40
количество проводов в одной секции
1,5101233551913545
2,571022331313333
44811221013222
623111155111

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке.

Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

На заметку. При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
