Как установить пластиковый плинтус с кабельным каналом: Инструкция

Подготовка к работе

  1. Начиная работу, следует решить, сколько для этого понадобиться материала. Нужно подготовить план работ для качественной установки напольного карниза.
  2. Измерив периметр комнаты, определяется сколько планок необходимо, на установку на длину помещения. Все соединительные детали и заглушки выбираются под форму плинтуса.
  3. Все комплекты пластиковых планок идут с дополнительными деталями необходимыми для их крепления к стене.
  4. Если нужно спрятать кабель, то плинтус лучше взять со специальным каналом.
  5. Пластиковый плинтус устанавливается в последнюю очередь, тогда, когда ремонт полностью выполнен.
  6. Проделать отверстия в планке поможет шило и ножовка по металлу. Для крепления к полу также понадобятся дрель с набором сверл, шуруповерт, рулетка, карандаш, строительный уголок. Перфоратор будет нужен, если стена в помещении бетонная или кирпичная.

Выбираем и устанавливаем напольные молдинги

Плинтус напольный с кабель каналом – это избавление от необходимости штробить стены с тем, чтобы убрать в них проводку. Ранее у нас была только одна альтернатива штроблению: противопожарные короба, которые прокладываются поверх стен. Теперь мы можем убрать в напольный багет все, кроме, пожалуй, проводов для потолочных светильников. Самый распространенный вариант такого молдинга – из ПВХ. Модели производятся из этого материала разными по размеру и цвету. а некоторые даже с прозрачным кабель каналом. Реже используется алюминий и совсем редко – дерево.

Пластиковые молдинги

Во-первых – привычный всем нам напольный молдинг с каналом по центру. Вмещает в себя небольшое количество проводов, и подойдет, если вам нужно просто спрятать телевизионный кабель. Существует даже специальная фурнитура для вывода разъема наружу. Вы просто устанавливаете несколько таких точек вывода в нужных местах, и тем самым избавляете себя от лежащих тут и там «змей» проводов. На следующем фото вы можете рассмотреть, как все это выглядит.

Плинтус ПВХ с кабель каналом и выводом разъема наружу

Следующий пластиковый плинтус с кабель каналом предназначен для укладки в него большего количества проводов. Для этого на монтажной рейке имеются специальные разделители. Так же, как и для предыдущего молдинга, для этого имеются в продаже все виды фурнитуры: углы, соединители, розетки и выводы для проводов.

Высокий плинтус с кабель каналом имеет несколько отделений внутри

А молдинги, которые вы видите на следующем фото, сами по себе являются коробами для проводов. Правильное название – плинтусные кабель каналы. Если вам нужно спрятать всю квартирную электропроводку, то лучше остановить свой выбор именно на них. Эти молдинги имеют повышенную пожаробезопасность, и очень хорошо защищены от проникновения внутрь пыли и влаги. Производятся они из самозатухающего ПВХ высокого качества и могут выдерживать очень высокие температуры.

Кабельный плинтус для разводки электричества по квартире или дому. Цвет может быть белый, стальной или натурального дерева

Деревянные и алюминиевые багеты

Плинтус деревянный с кабель каналом в продаже почти не встречается, и, как правило, его приходится делать на заказ. Чаще можно встретить такой вариант, как на фото, когда провод протягивается по выемке в клипсах от молдингов. Однако ничего, кроме телевизионного или интернет кабеля сюда укладывать нельзя по правилам пожарной безопасности. Это связано с тем, что содержимое будет напрямую контактировать с деревом. Примерно таким же образом выглядит и такими же ограничениями в эксплуатации обладает и шпонированный МДФ плинтус с каналом.

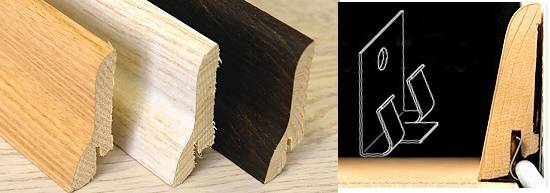

Как проложить кабель в плинтус из дерева: монтажная клипса

Алюминиевый плинтус с каналом под провода также отлично выполняет свое предназначение. Он немного проигрывает пластику и дереву по эстетическим качествам, однако в отношении пожаробезопасности алюминий, конечно же, лучше остальных вариантов. Конструкции могут быть рассчитанными на разное количество проводов, а сам плинтус делается как целиком из алюминия, так и с пластиковой монтажной рейкой.

Широкий алюминиевый плинтус для проводов

Устанавливаем молдинги

Монтаж плинтуса с кабель каналом займет у вас времени не больше, чем установка любого другого вида молдингов. Все что нам для этого понадобится, это сам багет, дрель и/или шуруповерт, саморезы и дюбели (40мм).

Размечаем на стене расположение нашего молдинга, выставляем, а затем высверливаем отверстия под саморезы. Переносим эти точки на плинтус и рассверливаем его. Если вы купили молдинг с уже готовыми отверстиями на монтажной рейке, то на стене разметку делаем в соответствии с ними. Прикручиваем багет к стене, делаем прокладку кабеля и/или проводов.

Крепление плинтусов с кабель каналом осуществляется при помощи саморезов и дюбелей. Далее идет укладка кабеля

Если нужно установить на плинтус розетку или выключатель, то между отрезками молдинга оставляем зазор в 60-70 мм. Вытягиваем провод через отверстие в корпусе провод и крепим розетку/выключатель к стене на саморезы, крепим внутрь контактную пару.

Как проложить электропроводку и установить розетку на молдинг

А теперь завершающая часть работ. Нужно установить на молдинг внутренние и внешние углы, соединители и торцевые заглушки. Защелкиваем на монтажной рейке внешнюю часть плинтуса.

Важно: все работы по проводке электричества должны проводиться в соответствии с правилами пожарной и электробезопасности. На электропроводке в плинтусе не должно быть повреждений, а все оголенные участки в обязательном порядке изолируются предназначенными для этого материалами

Как уложить напольный плинтус с кабель каналом: установка фурнитуры и внешней части молдинга

Подготовка к работе

Прежде чем выполнить прокладку кабеля в кабель-канале, необходимо продумать схему и технологию монтажа. В первую очередь создается рабочий чертеж, с указанием типов и количества проводников, которые планируется проложить. На основании эскиза нужно приобрести необходимое количество коробов, аксессуаров, выключателей и розеток.

Перед тем, как выполнить крепление кабель-канала к стенам, нужно произвести разметку трассы прокладки электропроводки. В местах укладки кабельных линий не должно возникать угрозы их механического или теплового повреждения. Расположение выключателей и розеток должно обеспечивать удобное и безопасное пользование ими.

При покупке электрофурнитуры необходимо проверить исправность замков, фиксирующих крышку изделия, которая должна закрываться с характерным щелчком и надежно держаться на профиле. Самопроизвольное открытие исключено.

Виды

Напольные плинтуса под проводку выпускают разных видов, конфигураций и размеров. Элементы различаются методами креплений вдоль стены. Используются жидкие гвозди, саморезы, клеящие составы, дюбели. Выбор технологии зависит от текстур стен и полов.

Изделия бывают с одним каналом и многоканальные конструкции. Плинтус с одним каналом предполагает укладку до 5 проводов и кабелей. Многоканальный имеет отсек, в котором располагает большее число электросетей.

Планки выполняют из поливинилхлорида, МДФ, древесины, алюминия и т.д. Различные размеры имеет и декоративная планка, с помощью которой крепятся провода.

Существуют изделия низкие, средние и высокие, так как ширина от 30 до 150 мм. Разнообразие размеров позволяет подобрать оптимальную отделку для дома либо квартиры.

Конструкция и конфигурация

Конструкция кабель-канала независимо от конфигурации состоит из:

  • каркаса;
  • планки для соединения;
  • элементов, скрепляющих углы;
  • заглушки;
  • отделочных панелей;
  • аксессуаров, помогающих отводить проводку в требуемом направлении.

Каркас состоит из корпуса и монтажной планки. В конструкции распределяются сетевые и слаботочные провода, проложить проводку в плинтусе можно в одном углублении либо распределяя шнуры по нескольким каналам и полкам. В некоторых устройствах требуется крепление электропроводки в плинтусах хомутами. Размеры и число проводов зависят от конструктивных особенностей планки.

Края изделий соприкасаются с полом и стенами, оберегая поверхности от загрязнений, поэтому окантовка изготавливается из плотных либо мягких составов. Конструкции с окантовкой из эластичного материала максимально плотно прилегают к стенам.

Разновидности обрамления с пазом под провода

Обрамление паза под электропровода: изделие со скрытым каналом для кабелей и галтель со съемным декоративным элементом. Первая модель вмещает до 6 проводов. Закрывается декоративной планкой, проста в использовании. Недостаток конструкции – узкий паз под провода.

Галтель со съемной частью применяется для скрытия массивных электромонтажных кабельных шнуров, вмещает более 10 проводов. Не так эстетична, как первый вариант. Параметры изделий зависят и от производителя, предусмотрено изготовление плинтусов под заказ.

Материал

К материалу существуют требования по прочности, эластичности, пожаробезопасности. Их делают из пластика, натурального дерева, древесно-волокнистых плит, сплавов алюминия. Важны технологические параметры планок и соответствие цветовой гамме, фактурам интерьера.

Поливинилхлорид (ПВХ) – широко используемый состав для плинтусов под провода в квартирах и частных домах. Преимущества материала – в пожаробезопасности, доступной цене, долговечности, прочности, эластичности. Поливинилхлорид стоек к воздействию воды и химических веществ. Но следует избегать механических повреждений, так как пластиковые плинтуса могут переломиться.

Древесно-волокнистая плита (МДФ) предполагает закрепление проводов с помощью клипс. Материал негорючий, но показатели пожарной безопасности у состава ниже, чем у изделий из поливинилхлорида. Модели планок из МДФ помогут в скрытом монтаже проводов связи.

Наиболее огнестойки алюминиевые варианты плинтусов. Модели вмещают множество проводов с высокой мощностью. Алюминиевое изделие с кабель-каналом состоит из основы с пазом, в верхней части которого фиксируют декоративную металлическую планку. Изделия востребованы в помещениях со сложными условиями эксплуатации, большой проходимостью. Цена алюминиевых моделей выше пластиковых аналогов.

Ширина

Ширина кабелей – от 30 до 150 мм. Оптимальный размер – 50–60 мм, так как он подходит для типовых помещений. В комнатах с потолками до 2,6 м прокладывают планка шириной до 70 мм. Для потолков в 3 м необходимы напольные галтели от 70 до 90 мм. Для просторных помещений требуются модели от 80 до 100 мм.

Демонтаж плинтуса — простые способы и пошаговая инструкция

При открытой проводке электрические кабеля помещаются в специальную оболочку, которая крепится к стене, полу или потолку. Такая система легко монтируется и ее несложно убрать или, наоборот, добавить, если в этом появится необходимость.

Основы монтажа

Электротехнический плинтус внешне не отличается от обычного. Он состоит из основания (профиля), вдоль которого проходит несколько полок, и легко снимающейся декоративной крышки.

На каждой планке может располагаться отдельный вид кабеля: электрический, телевизионный, сетевой и т. д. Такое разделение исключает возникновение помех и наводок.

Электротехнический плинтус изготавливается из поливинилхлорида, который обеспечивает достаточную жесткость и пластичность.

• торцовые заглушки (ставятся на края плинтусов);• угловые переходники (внутренние или наружные) для стыковки фрагментов в углах комнаты;• отводы – для вывода проводов из плинтуса;• кабельные каналы для вертикального монтажа проводов от пола;

• накладки под розетки (если планируете устанавливать розетки на низком уровне).

Электротехнический плинтус крепится к стене шурупами, садится на клей или дюбеля.

Далее кабеля прокладываются по полкам внутри него. В одно отделение входит не более 4-х проводов. Чтобы пучок электрических кабелей не выступал из отсека, можно его прикрепить к основанию профиля с помощью скоб.

Предлагаем ознакомиться Как обшить баню из блоков внутри

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

https://youtube.com/watch?v=AavzJ3NxLyE

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

  • Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
  • От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

Второй тип электротехнических плинтусов — со съемной лицевой панелью

Крепеж ставим в промежуток между двумя «образцами».
Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Специальные розетки можно монтировать прямо на плинтус

Разновидности материала

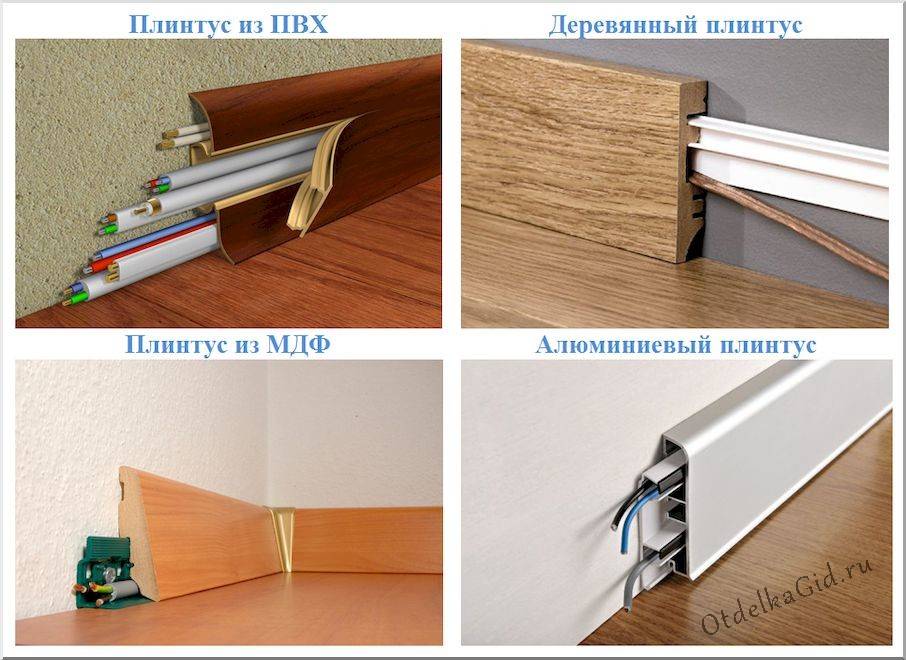

Существует несколько основных разновидностей этого изделия, каждый из которых имеет свои особенности:

  1. Плинтус ПВХ с кабель-каналом по праву считается самым популярным из всех, благодаря множеству преимуществ и ценовой доступности.
  2. Деревянные напольные элементы. Этот вариант не столь распространен, ведь его стоимость довольно высока.
  3. МДФ-изделия не так востребованы, как пластиковый плинтус, но имеют ряд положительных параметров. Например, они отлично гармонируют с ламинатом и массивом.
  4. Алюминиевые детали для обрамления стыка между полом и потолком подходят не каждому интерьеру, но перспективы у такого материала огромные.

Практически все виды напольных плинтусов имеют модели, оборудованные кабель-каналами, но самыми емкими заслужено считаются изделия из ПВХ

Таким образом, существует возможность выбора наиболее подходящего решения.

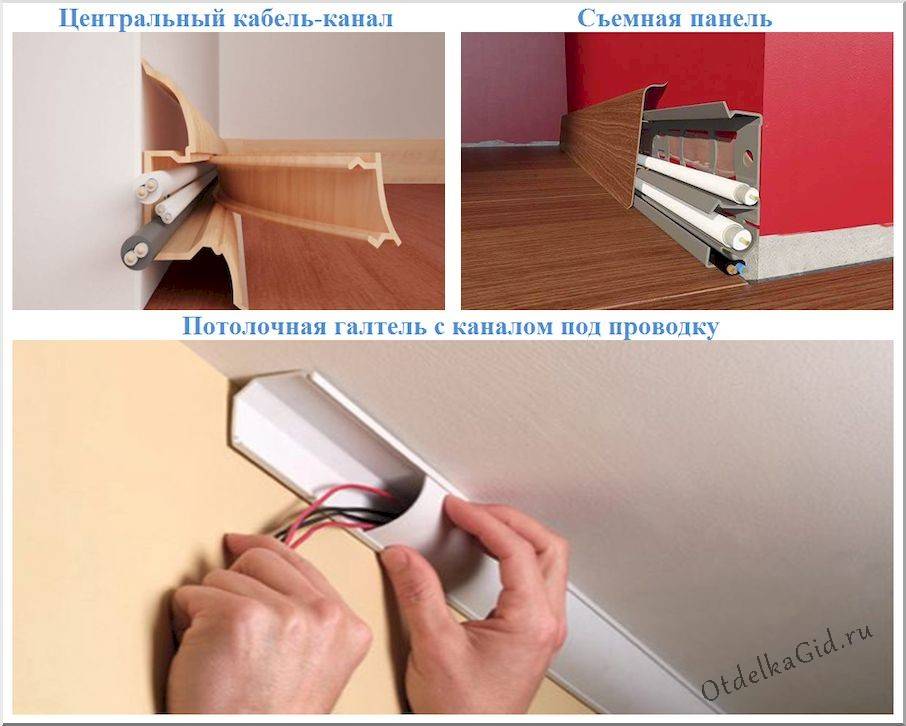

В зависимости от местоположения кабель-канала выделяют две группы плинтусов:

  • Расположение канала по центру. Это самый часто встречающийся тип. Он позволяет размещать в пустом пространстве небольшое количество проводов, при этом нет необходимости снимать всю панель, достаточно отделить заглушку.
  • Канал располагается за съемной панелью. Подходит для укладки довольно толстых кабелей. Недостаток в том, что приходится рассоединять всю конструкцию.

По сравнению с напольными плинтусами, потолочные галтели с кабель-каналом менее емкие и более проблемные в монтаже и ремонте

Преимущества вариантов из ПВХ

Несомненно, изделия из ПВХ имеют больше всего преимуществ по сравнению с другими разновидностями:

  1. Пластиковый плинтус в большинстве случаев имеет расположенный по центру канал, что дает возможность скрыть проводку даже новичку без особых для этого навыков. Монтаж также не потребует опыта.
  2. Многие изделия обладают гибкостью и прорезиненными накладками на краях, что позволяет полностью скрывать небольшие неровности и дефекты.
  3. Богатый декоративный выбор, который значительно превосходит алюминиевый или деревянный вариант.
  4. Неприхотливость в эксплуатации: не впитывает грязь и легко моется.
  5. Существуют размеры для разных ситуаций.
  6. Низкая цена. Несомненно, именно это преимущество делает такой плинтус для пола доступным для большинства покупателей.

Пластиковая напольная окантовка под проводку имеет только один относительный минус – при монтаже необходимо уделять особое внимание защите от влаги

Последний штрих — установка декоративного порожка

Порожек практически готов к установке – в нем уже сделаны необходимые отверстия. Остается только примерить его на месте, отрезать лишнюю длину и просверлить в полу монтажные отверстия.

В комплекте с порожком идут шурупы и пластиковые пробки, с помощью которых он и устанавливается.

Не скажу, что плинтус – главная деталь оформления интерьера, но неправильно подобранный он может свести к нулю все усилия дизайнера, а неправильно установленный – принести проблемы для хозяина квартиры в виде деформации напольного покрытия, обнажения стыков, проникновения различной вредной живности и других неприятных моментов.

Поэтому не будет лишним перед работой по монтажу плинтуса еще раз прочитать об основных технологических этапах его установки

Мастеркласс провела Ирина Шандрук специально для bydom.ru. Успехов в работе!

Материалы для багетов с пазами

Вариант из полиуретана

После того как была смонтирована стойка кабельная потолочная, необходимо спрятать провода от телевизора. Для этих целей лучше всего подходить плинтус потолочный с кабель каналом. Для его изготовления используются разные материалы.

Их особенности представлены в таблице:

ПреимуществаНедостатки

Еще одна разновидность галтели из полиуретана

  • Высокая прочность, стойкость к выцветанию.
  • Хорошая гибкость, что позволяет использовать изделие на участках сложной формы.
  • Влагостойкость.
  • Большой выбор размеров и орнаментов, можно легко подобрать изделие для конкретного интерьера.
  • Можно окрашивать.
  • Достаточно большая масса, это может помешать установке конструкции на натяжные потолки.
  • Очень высокая цена.
  • Наклеивать нужно специальным клеем.

Пенопласт

  • Низкая стоимость.
  • Малый вес.
  • Мягкие края.
  • Можно устанавливать на натяжных и неровных потолках.
  • Разнообразный дизайн.
  • Легко резать и монтировать.
  • Допускается многократное окрашивание.
  • Хрупкость. Нельзя использовать на криволинейных поверхностях.
  • Из-за зернистой структуры материала и неровных краев необходима дополнительная обработка – подрезка, окраска.
  • Пожароопасен.

Пенополистирол

  • Большая прочность.
  • Гладкая текстура.
  • Легко монтировать.
  • Низкая стоимость.
  • Широкий ассортимент размеров и рисунков.
Совет: Выбирая плинтус для потолка из полистирола, предпочтение следует отдавать более плотным вариантам, изготовленным не штамповкой, а экструзией.

Пластик под дерево

  • Низкая стоимость.
  • Удобство в работе.
  • Стойкость к влаге.
  • Обилие расцветок.
  • Нельзя перекрашивать.
  • Легко трескается.
  • Углы багета не имеют большой жесткости при соединении, что требует использования дополнительно клея.

Дерево

  • Элитный материал. Используется для отделки помещений, стилизованных под старину.
  • Экологическая чистота.
  • Статусный аристократичный материал.
  • Гигроскопичность. При поглощении влаги меняются размеры и геометрия изделия.
  • Дороговизна.
  • Подвержено гниению.
  • Подвержено горению.
  • Сложно подогнать по размерам.

Конструктивные особенности

Наиболее популярные — пластиковые молдинги.

Их особенности:

Наличие монтажной планки, которая является основным элементом любого плинтуса.

Пластиковый молдинг

По центру этого элемента имеется углубление или кабельный канал для прокладки коммуникаций.

  • Верхняя и нижняя части изделия обеспечивают надежное его прилегание к потолку и стеновым панелям. Они изготавливаются эластичные, не пропускающие вовнутрь плинтуса влагу и пыль.
  • Кабельный канал выполняется как углубление, или разделяется на отсеки, что удобнее, в этом случае можно провода равномерно развести от электроприборов.
  • Специальная панель защищает канал, а фиксируется она в углублении боковыми защелками.

По-другому устроен плинтус из дерева и прочих материалов:

  • Канал для проводки представляет собой обычное углубление во внешней планке, закрывающей его сверху.
  • Коммуникации укладываются вдоль стеновых панелей, а затем фиксируются в монтажных клипсах.
  • Некоторые плинтуса имеют специфическую форму, которая позволяет закладывать провода сверху.

Не ошибитесь при покупке

Потолочный плинтус

Перед тем как крепить потолочный плинтус, нужно закупить все расходные материалы, причем в нужном количестве и должного качества. Для этого необходимо измерить периметр потолка и разделить его на длину одной палки готовой лепнины, которая, обычно, равна двум метрам. Галтели лучше покупать с небольшим запасом, поскольку при несоблюдении правил установки они могут крошиться, ломаться, или вы просто не там сделаете надрез. Поскольку подобные изделия из полиуретана или пенопласта стоят сравнительно дешево, экономить на запасе не стоит.

Важно, чтобы плинтус был правильной ширины, и не вызывал ощущения инородного тела в интерьере. Слишком широкие, они зрительно сделают комнату ниже, тогда как узкие «потеряются» на высоких стенах. Путем проб и ошибок удалось установить следующую закономерность: при высоте потолков, равной 2,5 и более метрам, рекомендуется брать галтели шириной в 0,45 мм

Путем проб и ошибок удалось установить следующую закономерность: при высоте потолков, равной 2,5 и более метрам, рекомендуется брать галтели шириной в 0,45 мм.

Учтите, резные и рельефные изделия имеют свойство накапливать на себе пыль, которую придется часто убирать, что не совсем удобно. Если у вас нет такого желания, берите обычные плинтуса, элегантные, и без изысков.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Правила монтажа

Как правильно развести проводку в плинтусах своими руками:

  1. Первое и главное: плинтус для электропроводки нельзя использовать в деревянном доме. В правилах устройства электроустановок на этот счет есть вполне однозначная инструкция: провода должна прокладываться только в металлических трубах (стальных, медных) или в металлорукавах (например, в гофрированной нержавеющей трубе).

В деревянном доме проводка разводится в металлических трубах или металлорукавах

  1. Сечение проводки при ее монтаже в плинтусе рассчитывается как 1 мм2 сечения медного провода на 8 ампер пикового тока (что при напряжении 220 вольт соответствует потребляемой мощности 1760 ватт).
  2. Забудьте про скрутки. Если вам нужно соединить два провода (например, на отводе проводки к розетке), используйте медные гильзы или колодки.
  3. Если вам нужно параллельно проложить несколько проводов, используйте не только кабель-канал в плинтусе, но и полость под ним. Чем меньше плотность укладки проводки, тем меньше она будет греться.

Провода проложены в кабель-канале плинтуса и в его корпусе под кабель-каналом

Какие розетки использовать со скрытой в плинтусе проводкой?

Если вы хотите избежать штробления стен, в вашем распоряжении всего два варианта:

ИзображениеОписание

Установка накладной плинтусной розетки

Розетки с монтажом на плинтус. Провода выводятся из кабель-канала, через разрыв в его крышке. Как вариант, с разрывом может монтироваться сам плинтус.

В плинтус врезана обычная накладная розетка

Накладные розетки. Для их монтажа в верхней части плинтуса вырезаются углубления с длиной, равной длине корпуса розетки. Для резки ПВХ используйте болгарку с любым отрезным кругом.

Достоинства и недостатки монтажа

Электропроводка в плинтусах имеет свои преимущества и недостатки. К основным достоинствам относят:

  • Такой способ монтажа разрешен согласно главе 2.1 ПУЭ п.2.1.4.
  • Проложить электрический кабель можно без повреждения обшивки стен и отделки.
  • Защищенная панель на каркасе легко снимается без применения дополнительных инструментов. Благодаря этому можно легко и быстро заменить поврежденные провода или осуществить ревизию проводки.
  • На строительном рынке предоставляется большой выбор данной продукции. Благодаря этому можно подобрать плинтус на любой вкус и пожелания. Провода могут располагаться как на одной полке, так и на нескольких.

Но помимо преимуществ, проводка в плинтусе имеет и свои минусы. К основным недостаткам относят:

  • Как правило, дешевые изделия изготавливают из дешевых материалов. И как результат – увеличивается риск растрескивания или повреждения при монтаже или эксплуатации.
  • Со временем между электротехническим коробом и полом появляются щели из-за гибких краев конструкции. В них попадает мелкий мусор и пыль, которую очень сложно оттуда убрать.
  • Полимерные покрытия и материалы не переносят воздействия ультрафиолетовых лучей – трескаются и выцветают.

Вот и все, что мы хотели рассказать вам о данном способе электромонтажа. Теперь вы знаете, что собой представляет проводка в плинтусах, как произвести монтаж своими руками и какие плюсы и минусы данного варианта электропроводки.

Подрозетники для плинтуса

Прокладка провода в кабель канале и установка розеток и выключателей

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Прокладка электропроводки в квартире

Кабель каналы для прокладки открытой электропроводки

Подготовка к монтажу

После выбора типа и модели потолочного плинтуса выполняется ряд подготовительных работ:

  1. Составляется схема прокладки и распределения проводов по комнате для подключения электротехнических устройств: приборов освещения, телевизора, музыкального центра, видеокамер, пожарной или охранной сигнализации и т. д.
  2. Делается расчет необходимых материалов: замеряется периметр помещения и длина отводов. Все суммируется и полученная цифра увеличивается на 5-10% (с учетом отходов при подгонке).
  3. Определяется количество внутренних и внешних углов, соединительных элементов, угловых кронштейнов, отводов, заглушек (отдельно левых и правых), коробок, розеток, выключателей и других фасонных изделий, которые понадобятся для монтажа плинтусов и проводки.
  4. Рассчитывается количество крепежных материалов: саморезов и дюбелей 6х40 мм (через каждые 40-50 см плюс 20% на неровные поверхности), клея, плинтусных планок, электротехнических клипсов, если предусмотрено крепление проводов на стене или потолке.
  5. Подготавливаются инструменты:
    • рулетка;
  6. карандаш;
  7. линейка;
  8. уровень;
  9. стусло;
  10. перфоратор;
  11. шуруповерт или отвертка;
  12. молоток;
  13. ножовка;
  14. острый нож.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
