Как правильно проложить кабель канал в квартире своими руками – Инструкция

Нормативы и главные правила

При установке кабелей в частных домах из дерева мастера руководствуются документами:

  1. Правилами устройства электроустановок (ПУЭ), разработанными в СССР в 60-х годах прошлого века с последующими корректировками (последний релиз датирован 08.07.2002 г.). Нормативы рассчитаны на использование электриками при установке, ремонте и обслуживании электрических сетей. Согласно документу, проводка в деревянных постройках прокладывается внутри стен только в стальных трубах.
  2. Для строителей каркасных зданий разработан свод правил СП 31-105-2002, при этом ряд статей документации противоречит требованиям, изложенным в ПУЭ. Нормативы допускают протяжку изолированных кабелей в пустых или заполненных теплоизоляцией стенах или перегородках без использования дополнительной защиты. Надзорные органы принимают проекты сетей, разработанные на основе СП, но отмечены случаи, когда инспекторы требовали переделки проводки, ссылаясь на нормативы ПУЭ.

Стоимость подобных работ или еще один повод сделать все самостоятельно

Если рассмотреть такой аспект вопроса о самостоятельном электромонтаже в деревянном доме, как стоимость работ, то можно понять, что суммы довольно высоки. Попробуем определить примерные затраты, которые может понести домовладелец на оплату работы профессионалов.

Аккуратный монтаж под ретро в деревянном доме

Сразу следует отметить, что стоимость работ по электропроводке в деревянных домах довольно высока, а потому не стоит слишком удивляться расценкам.

Производимая работаСтоимость, руб.
Монтаж подрозетника в деревянной основе300
Монтаж одной электроточки (под скрытую проводку)250
Монтаж электроточки с внешней проводки200
Замена старой электроточки250
Монтаж распределительной коробки250
Подготовка места под распределительную коробку250
Установка розетки под телефон250
Установка розетки под ТВ кабель250
Установка розетки компьютерной сети300

Что же касается монтажа кабеля, то тут дело обстоит еще сложнее. Но даже не вдаваясь в подробности, полный электромонтаж деревянного дома площадью 50 м2обойдется хозяину в сумму не менее 50000 руб. Это при том, что у некоторых компаний, предоставляющих подобные услуги, в данную сумму не входит монтаж вводного щита. Именно по этой причине стоит задуматься о собственноручном выполнении монтажа.

Примерная схема расключения вводного щита

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

“При найме профессионального электромонтажника следует уточнить, имеется ли у компании вся положенная в таких случаях документация, дают ли они гарантию на выполняемые работы. К тому же есть риск найма неквалифицированного работника, а по тому имеет смысл проверить его диплом, допуск и, по возможности, стаж в данной деятельности. В противном случае появляется риск найма работника, который не имеет понятия в специфике электромонтажа. К сожалению, в наше время — это не редкость.”

Статья по теме:

В обзор мы рассмотрим, как сделатьзаземление 220 В в частном доме своими руками, попробуем понять, чем оно отличается от 380 В. А также разберемся, насколько сложна эта работа, и действительно ли заземление настолько важно и необходимо. Вообще, неудивительно, что стоимость монтажа электропроводки в деревянном доме столь высока

Если вникнуть в суть такой работы, то можно понять, что цена оправданна, но только при соблюдении одного важного условия

Вообще, неудивительно, что стоимость монтажа электропроводки в деревянном доме столь высока

Если вникнуть в суть такой работы, то можно понять, что цена оправданна, но только при соблюдении одного важного условия

Расценки на монтаж электропроводки в деревянном доме можно снизить, если заранее подготовить схему и трассы для кабелей.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

  • клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
  • обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
  • ждем, пока оставшийся на стене клеевой след загустеет;
  • устанавливаем канал на место и с усилием прижимаем;
  • опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Общие сведения

Порядок крепления кабель канала на стену

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане), или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

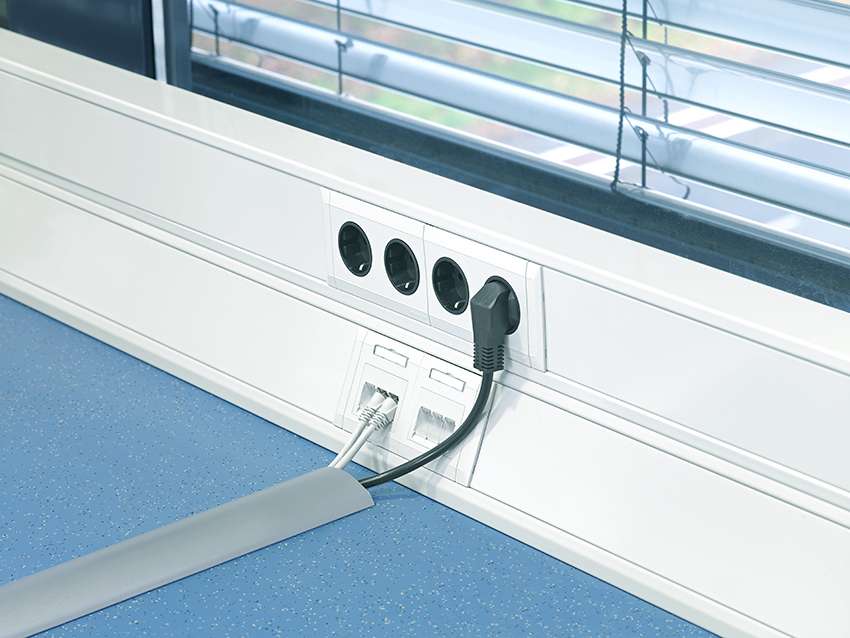

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

  • Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
  • Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
  • На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
  • По ходу работы можно вносить корректировки, если они нужны.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Соединение кабель-каналов. Красиво стыковать кабель-канал — это просто

Сегодня я хочу обратить ваше внимание на использование только одного дополнительного элемента — накладки на стык. Если с уголками и тройниками всё более-менее понятно и однозначно, то данная накладка имеет несколько более широкое применение, нежели прикрыть место стыка двух крышек

Копеечный стык из Леруа: 23 рубля за упаковку из 4 шт. Нет ни одной причины не купить их вместе с самим каналом.

Кроме её прямого назначения, я также использую эту детальку для стыковки кабель-канала с каналом большего сечения, с электроустановочными изделиями, для примыкания к стенам, плинтусам, некоторым коробкам.

Например, так выглядит примыкание короба к розетке или выключателю без стыкового элемента:

Согласитесь, выглядит не очень.

А так выглядят тот же простенький канал и такие же незамысловатые ЭУИ при использовании совсем недорогой накладки на стык:

Намного лучше, не правда ли?

Уже не так стыдно показать людям, несмотря на то, что комплектующие вписались в тот же бюджет, что и на предыдущих снимках.

Другое важное применение стыковой накладки — ответвление коробом меньшего сечения от большего. Обычно тройники рассчитаны на одинаковые размеры канала со всех трех сторон. У некоторых производителей встречаются универсальные накладки, в которых можно делать вырез под нужный размер отвода

Но цена таких решений, как правило, совсем не радует. Кроме того, они всё равно не охватывают весь размерный ряд

У некоторых производителей встречаются универсальные накладки, в которых можно делать вырез под нужный размер отвода. Но цена таких решений, как правило, совсем не радует. Кроме того, они всё равно не охватывают весь размерный ряд.

И здесь на помощь приходит всё тот же стыковой элемент. Вот так изящно и универсально решается вопрос с узким ответвлением от более широкого короба:

Специального элемента для такого ответвления вообще нет в природе. Или практически нет.

Важно, что этот способ пригоден для отводов любых размеров. При этом он очень экономичен, ведь стык всегда дешевле любого тройника. Не забываем, что установить накладку намного технологичнее, чем ловить микроны при точнейшей подгонке коробов

Она надежно скроет небольшие огрехи, заусенцы и зазоры, обеспечив проводке идеальный внешний вид

Не забываем, что установить накладку намного технологичнее, чем ловить микроны при точнейшей подгонке коробов. Она надежно скроет небольшие огрехи, заусенцы и зазоры, обеспечив проводке идеальный внешний вид.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

  • если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
  • если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
  • если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Общие сведения

Чтобы конечный результат отличался эстетичностью, а также давал возможность безопасно использовать электрическую энергию, и все это было по минимальной стоимости, следует учитывать 4 простейших правила:

  1. Продумать от и до ход выполнения работ и все изобразить в виде чертежа.
  2. Закупить требуемое количество инструмента и комплектующих, которые должны быть подобраны под определенные условия прокладывания магистралей в помещении.
  3. Нанести линии на строительные конструкции в местах трасс.
  4. Выполнить работы по монтажу.

Итак, давайте по шагам разберемся, как проложить проводку в кабель канал.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепленияПорядок работы, советыМонтажная поверхность
при помощи саморезовсаморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж)с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забиваютпозволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами»закручиваются шуруповертом через указанное выше расстояниетонкий металл (меньше 2-х мм)
клеем (жидкие гвозди)наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезыдерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Кабель-канал для розеток и выключателей

Конструкция пластиковых коробов позволяет с легкостью смонтировать в любом необходимом месте розетку, выключатель, вход для антенны или интернет-кабеля. Производители кабельных лотков позаботились о том, чтобы установка этих электротехнических устройств занимала минимальное время, а результат был безопасным и выглядел привлекательно. Примерная схема подключения розеток и выключателей в кабель-каналах может выглядеть так:

  • устанавливаем соответствующий модуль,
  • после обесточивания электролинии фиксируем розетку/выключатель в рамке, защелкнув его основную часть с обратной стороны,
  • правильно подключаем питающий проводник (см. материал «Маркировка провода для домашней электросети. Цвет проводов»),
  • фиксируем устройство, надев рамку на кабель-канал,
  • закрепляем крышку короба, частично заведя ее под рамку,
  • включаем электропитание.

Для электроприборов, потребляющих более 1 кВт, рекомендуется установить розетку с подведенным отдельным кабелем, а для слаботочных электроприспособлений — использовать блок из 3-5 розеток, запитанных от одной пары проводов.

Правила прокладки кабеля в каналах

Прокладки кабелей в кабельных каналах находят широкое применение. Кабельные каналы изготавливаются типовыми из сборных железобетонных элементов или из монолитного железобетона (рис. 5.7). В производственных помещениях каналы перекрываются плитами на уровне пола.

Если территория охраняется, то применяют полуподземныеканалы с естественной или искусственной вентиляцией. Но такие каналы не должны препятствовать транспортным коммуникациям и не должны сочетаться с общей планировкой территории предприятия, так как уровень перекрытия таких каналов возвышается над планировочной отметкой на 50…250 мм.

Кабели в каналах прокладываются на конструкциях различного исполнения, возможна прокладка и по дну канала. Число кабелей в канале может быть различным и зависит от диаметров кабелей и марки типового канала; в каналах максимальных размеров можно положить до 50… 60 силовых кабелей. При необходимости прокладки большого числа кабелей возможно применение сдвоенных или трехстенных каналов, но при этом усложняется выполнение ответвлений к отдельным потребителям.

При прокладке кабелей в каналах обеспечивается их надежная защита от механических повреждений.

В табл. 5.7 приведены основные размеры унифицированных кабельных каналов (обозначения В, В, Н на рис. 5.7).

На участках, где могут быть пролиты расплавленный металл, жидкости с высокой температурой или вещества, разрушающе действующие на оболочки кабелей, сооружение кабельных каналов неразрешается.

Кабельные каналы вне зданий должны быть засыпаны поверх съемных плит землей с толщиной слоя 300 мм и более. На огражденных территориях, доступных только для обслуживающего персонала, например на подстанциях, засыпка кабельных каналов поверх съемных плит запрещается.

Засыпка силовых кабелей, проложенных в каналах, запрещается. Расположение кабелей на конструкциях в зависимости от типоразмеров каналов может быть:

  • на одной стене канала на подвесах;
  • на одной стенке канала на полках;
  • на обеих стенках на подвесах;
  • на одной стенке канала на подвесах, на другой стенке на полках;
  • на обеих стенках канала на полках;
  • на дне канала при глубине его не более 0,9 м.

Электропроводки являются составной частью электрических силовых и осветительных сетей переменного и постоянного тока напряжением до 1 кВ. В зависимости от конструкций проводников, характеристики помещений и окружающей среды проводники прокладывают различными способами: открыто на изолирующих опорах или непосредственно по строительным основаниям и конструкциям,в трубопроводах, на стальных лотках, в стальных коробах, по натянутым стальным тросам и струнам, а также скрыто в конструктивных элементах зданий.

Соответственно принятому способу прокладки проводников электропроводки подразделяются на открытые и скрытые. В промышленных зданиях для общего удешевления стоимости работ и экономии металла рекомендуется применять открытые беструбные проводки или стальные трубы заменять неметаллическими.

Для открытых беструбных проводок применяют незащищенные изолированные провода и небронированные кабели, поэтому трассы таких проводок по своему местоположению должны обеспечивать сохранность проводок от возможных повреждений. В нормальных производственных условиях достаточной защитой считается размещение проводок внутри помещений на высоте не менее 2,0…2,5 м от отметки чистого пола или площадки обслуживания и на высоте не менее 3,5…6,0 м от уровня земли снаружи помещений. В необходимых случаях открытые проводки защищают от прикосновения и механических повреждений специальными коробами или трубами.

Открытые проводки занимают много места и повышают пожарную опасность, ухудшают внешний вид зданий и помещений, но в целом они гораздо экономичнее скрытых проводок. Скрытая электропроводка выполняется в конструктивных элементах зданий, в стенах, полах, перекрытиях, специальных каналах. Конторские, офисные, жилые помещения сейчас выполняются только скрытой проводкой.

Способ №2 – Дюбель-гвозди

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

  1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
  2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
  3. Засверлить отверстия согласно отметкам на стене.
  4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
  5. Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича

Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки

Расчет электропроводки

В жилых комнатах на каждые 5-7 кв. м площади устанавливают 1 розетку. В кухне их число увеличивают втрое.

Прокладывают медные провода с сечением жил, кв. мм:

Потребитель~220 В~380 В
Квартира (вводный кабель)3х105х2,5
Электроплита, варочная поверхность3х65х2,5
Бойлер, стиральная машина, кондиционер3х4
Розеточные группы3х2,5
Осветительные приборы3х1,5

Приведенные сечения рассчитаны на стандартный набор потребителей.

Автоматические выключатели выбирают по следующей таблице:

Сечение жил, кв. ммНоминальный ток автомата, АМаксимальная мощность потребителя, кВт
1,5104,1
2,5165,5
4257,7
6329,24
104012,1

УЗО должно на 1 ступень превосходить по номинальному току защищающий его автоматический выключатель.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

Инструктаж по монтажу электропроводки в кабель-канале:

Полезные советы по установке розеток:

Основные ошибки, которые допускают при подключении УЗО:

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок.

Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам.

Вы хорошо разбираетесь в теории монтажа открытой проводки и обладаете практическим опытом выполнения электротехнических работ? Может, вы хотите дополнить изложенный нами материал уточнениями или полезными рекомендациями? Пишите комментарии в блоке под статьей, делитесь своим опытом с новичками – многие пользователи будут благодарны вам.
