Уклон пандуса для инвалидов в градусах: Новые нормы этого года – как рассчитать допустимый угол?

Аппарель и виды пандусов

Аппарели по своей сути представляют то же самое, что и пандус, то есть наклонные площадки, платформы или рампы, соединяющие две горизонтальные поверхности, находящиеся на различной высоте. Тогда как термин пандус, применяемый для детских и инвалидных колясок, зачастую относится к конструкции, состоящей из двух металлических полозьев.

Аппарелью в большинстве случаев называют одну или две широкие площадки, но принципиальной разницы между этими приспособлениями не существует. Любой из обустроенных видов данных конструкций, предназначенных для детей или инвалидов, обязан отвечать основным предписаниям ГОСТа и СНиПа РФ.

Благодаря такому соответствию, сооружения будут абсолютно безопасными для здоровья, жизни, а также имущества окружающих граждан, особенно пожилых, которые тоже относятся к маломобильным. В настоящее время существует множество вариаций пандусов и аппарелей, что позволяет подобрать подходящий для каждого конкретного здания, участка дороги или человека.

Несъемные устройства

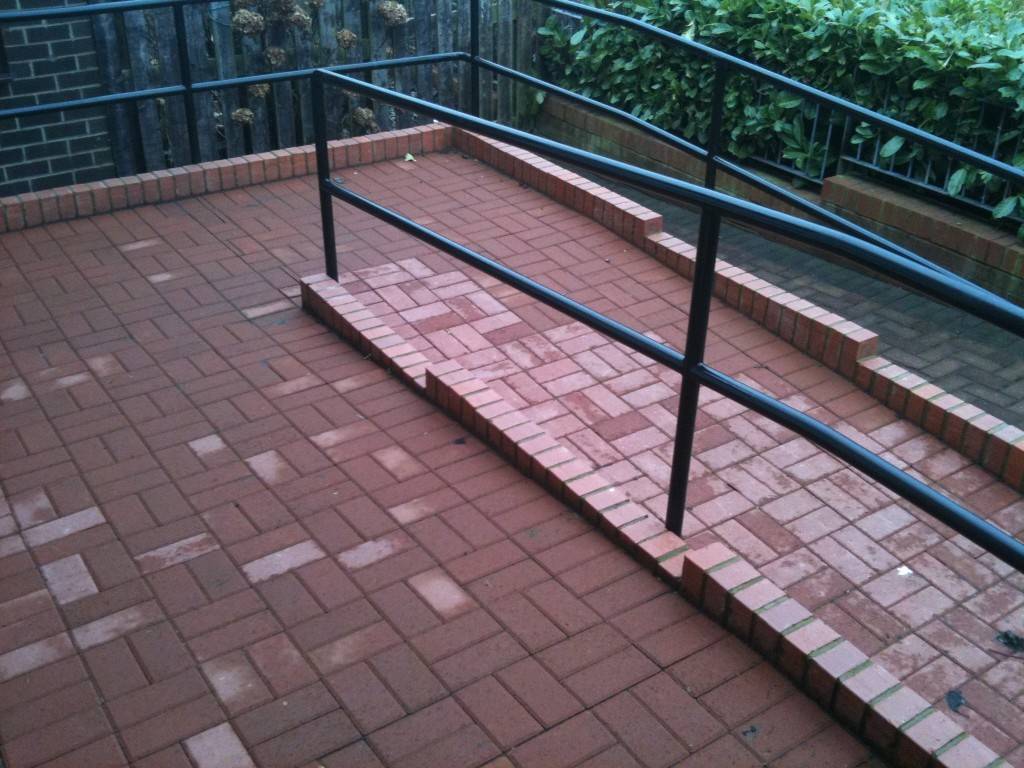

Стационарные пандусы – фиксированные конструкции, которые обустраиваются на ступенях с максимальным учетом условий местности и архитектурных особенностей строения. Используемый для их изготовления строительный материал является очень прочным и долговечным и, как правило, достаточно тяжелым.

Данные конструкции бывают как однопролетными, так и многопролетными и обязательно должны дополняться перилами, в противном случае не будут отвечать существующим правилам. Откидные пандусы бывают при необходимости складные, в результате чего не располагаются на лестничной клетке все время.

Это жесткое приспособление поднимается вертикально с помощью специальных петель и закрепляется у стены или стандартных перил защелками. Откидной пандус, стоящий в подъезде многоквартирного здания, обеспечивает свободный проход по ступенькам лестницы и доступ к перилам всем жильцам. Подобные виды конструкций зачастую устанавливаются в общественном транспорте.

Но, к огромному сожалению, легкие и в то же время прочные модели, изготовленные из алюминия, нередко становятся приманкой для охотников за цветными металлами. Выдвижные приспособления устанавливаются в современном общественном транспорте и имеют автоматизированное управление, благодаря чему инвалидам не приходится его самостоятельно разбирать.

Съемные пологие дорожки

Раздвижные телескопические пандусы – это переносные, облегченные универсальные приспособления, созданные из двух отдельных аппарелей. Габариты и вес в разобранном и собранном состоянии для различных моделей отличаются, но все они изготовлены из прочного материала, чаще всего алюминия, имеют противоскользящее покрытие и способны выдержать 200-400 кг.

Переносной телескопический пандус для инвалидов идеально подходит для заезда в транспорт, по лестницам и прочим труднодоступным для коляски подъемам. Его можно раздвинуть на требуемую длину или, наоборот, к примеру, при преодолении порогов, пользоваться в сложенном состоянии. Средняя длина составляет 1,5 м, поэтому такое устройство компактно, но в раздвинутом виде оно достигает 3,5 м.

Рулонные (ролл) пандусы последнее время приобретают популярность, так в рабочее положение они приводятся достаточно легко. А когда в них нет потребности, их можно свернуть в рулон, максимально удобный для хранения. Они могут состоять из одной сплошной аппарели либо из двух отдельных. Такие устройства сверхпрочные, легкие и доступны для использования в любые погодные условия.

Эти конструкции собираются из отдельных модулей, ввиду чего бывают различных габаритов, которые можно изменять по необходимости. На текущий момент это наиболее простая и удобная разновидность съемных приспособлений для инвалидных колясок, которая зачастую используется при проведении публичных мероприятий.

Пандусы для порогов – достаточно небольшие сооружения, которые зачастую изготавливаются из листа металла и могут быть предназначены для конкретного порога либо делаются разборными, подходящими для нескольких незначительных возвышений. Их еще называют перекатные пандусы.

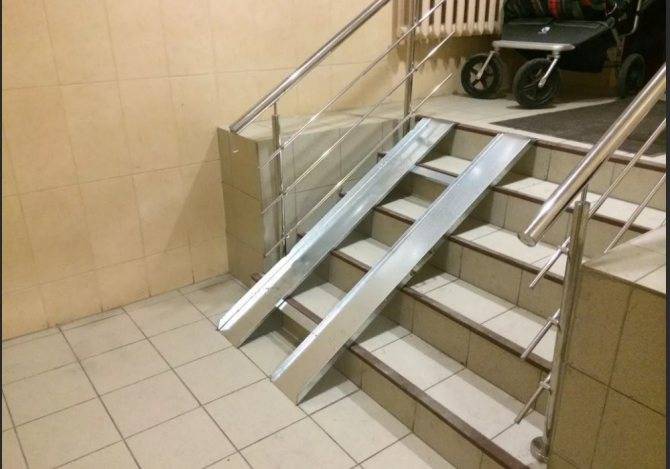

Фото съемной раздвижной аппарели

Рампы – это наиболее мобильные сооружения, предоставляющие возможность преодолевать небольшие преграды на пути. Основными их преимуществами являются компактные размеры, малый вес и нестандартное строение.

Ненормативные изделия

К сожалению, установить конструкцию, которая отвечает всем вышеперечисленным требованиям, удаётся не всегда. Причин для этого может быть множество, например:

  • ремонт крыльца или здания;
  • нехватка свободного пространства;
  • наличие преград на пути движения и т.д.

По этим и другим причинам, установка обычной модели может оказаться невозможной. Чтобы исправить ситуацию, иногда устанавливаются ненормативные конструкции. Конечно, они могут не отвечать многим требованиям, но зато дают возможность инвалидам попасть в здание.

То, что изделия могут не соответствовать некоторым нормам, не означает, что можно делать наклон в 40° или забывать про ограждения. При проектировании, необходимо учитывать следующие моменты:

  • минимальная ширина – 85-90 см;
  • обязательное наличие поручней и ограждений;
  • допустимый наклон – 15%, максимальное значение – 18% (разрешено только в крайних случаях, при невозможности сделать меньший наклон);
  • максимальная длина пролёта при большем значении уклона – 7 м.

Виды пандусов

Существует 2 основных типа перил:

  1. Металлические перила для пандуса, диаметр которых составляет 38,1 мм. Такие конструкции обычно не имеют ригелей. Такой вариант является более дешевым, поэтому подобные конструкции устанавливают на пандусы около множества зданий.
  2. Металлические перила для инвалидов, диаметр которых равен 50,8 мм. Они являются более надежными и дорогими ограждениями. Они являются стандартными и устанавливаются около входа в здания с большой проходимостью людей. Высота верхнего поручня таких изделий составляет 90 см, а нижнего – 70 см. В некоторых случаях устанавливается дополнительный поручень высотой 50 см. Он необходим при использовании пандуса детьми инвалидами.

Описываемые конструкции бывают нескольких видов:

Стационарные. Они устанавливаются на длительный срок и могут быть одно- и двухпролетными. Они изготавливаются индивидуально для каждого строения, так как установка требует соблюдения размеров здания и высоты лестницы.

Откидные. Такие конструкции можно складывать, что позволяет значительно сократить пространство, необходимое для сооружения лестницы. Они устанавливаются в местах, где сооружение стационарного пандуса невозможно из-за отсутствия достаточного количества пространства. В сложенном состоянии они фиксируются на стене рядом с лестницей и при необходимости легко раскладываются в рабочее положение.

Съемные. Подобные пандусы для инвалидов могут быть телескопическими, раздвижными или скручивающимися. Такие изделия достаточно удобны, так как являются мобильными и компактными.

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

  • Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
    • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
    • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
  • Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
    • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
    • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
    • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

  • величина уклона,
  • размеры конструкции,
  • величина площадки – насколько возможен и удобен проезд в коляске,
  • наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

  • Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
  • При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.
  • Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
  • Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
  • Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
  • Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

  • Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
  • Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Доступная среда для инвалидов что за программа

Чтобы облегчить существование лиц с инвалидностью и вывести в качество их жизни, одним из профильных министерств (Минтруда) разработана гос. программа «Доступная среда». Каждое десятилетие в нее вносят поправки, приближая строительные нормы к мировым, а морально устаревшие параметры заменяют современными.

  • комфорт использования объектов;
  • бережное отношение к инвалидам и их проблемам в обществе;
  • модернизация объектов и свободный доступ к ним МГН.

Ныне программа на четвертом этапе. Благодаря ей разработаны правила проектирования, организации инвалидов заявляют о себе, дети-инвалиды получили право на удобства в школах, кафе и концертных залах, а взрослые — минимальные удобства на работе.

Документы по доступной среде

Конвенция по правам инвалидов декларирует стремление государства к защите лиц с инвалидностью и МГН. К мировым соглашениям Россия присоединилась с 2014 года.

Гарантии в Конституции — основном законе государства (статья 27).

Кодексы, архитектурные правила, постановления властей и строительные нормы призывают создавать достойные условия жизни этим гражданам. За ненадлежащее исполнение на гос. чиновников налагаются штрафы, и немалые. И на всех, причастных к процессу.

Приспособления для инвалидов в гос. учреждениях

Со времен Сочинской олимпиады прошло не так много времени, и общество успело заметить, что инвалиды могут быть сильными и мужественными. Каждый день для большинства из них – сражение обычных человеческих желаний с ограниченными возможностями. Для адаптации к потребностям МГН разработан инструментарий, доступный для использования и в здании старой планировки, и в новостройках. Изготавливается индивидуально, ориентирован на слабослышащих, незрячих или спинальников с характеристиками малой мобильности, разрешен для гос. учреждений.

  • Системы информирования.
  • Тактильные знаки.
  • Вспомогательные средства — техника и комплектующие.
  • Запоры. Котельные и бойлерные закрывают на запор и вешают предупреждение. Ведь бывают и такие, внешне здоровые, но со специфическими диагнозами: так и норовят куда-нибудь залезть.

Все приспособления имеют гигиенические сертификаты и могут использоваться в учреждениях для инвалидов.

Около пяти процентов полезной площади в спроектированных для нужд общества помещениях (кафе, поликлиники, различные службы) по закону доступны для инвалидов. В многоэтажках — места отдыха для МГН: скамейка, диванчик в поликлинике, кресло в приемной чиновника. Какой будет зона для инвалида, регламентируется сводом правил (далее СП). Учитываются мобильность и заболевания посетителя, инвалиды располагаются по принципу: видно, слышно, комфортно.

Доступная среда для детей инвалидов в школе

Школы и сады в большинстве проектировались лет 40-50 назад. Потребности подрастающего поколения на инклюзии не учитывались. Поэтому доступность для них предполагает модернизацию: входов, лестниц, школьной территории. Переоборудование туалетов, пандусы на входе — только начало. Системы оповещения, «доводчик» на входе, перила с округлыми краями. «Доступная среда» в школе — это материалы и оборудование: нескользкие панели, шероховатая плитка под ногами, навигационные системы, звуковые и световые маяки, тактильные таблички.

Стандарты предполагают:

  • В школьных туалетах рядом с унитазом для инвалида нужна тревожная кнопка.
  • В идеале — лифт, как вариант мобильный подъемник.
  • Рядом с инклюзивами сенсорные комнаты. Психологи и другие специалисты, работающие с особенными детьми, обязаны использовать песочную, свето- и цветотерапию, другие методики коррекции, влияющие на сенсорику. Школа сможет не только учить, но и лечить душу ребенка.
  • Дооборудование школ и садов мягкими игровыми наборами, сухими бассейнами с яркими шариками или поролоновыми кубиками, фиброоптическими системами, звуковым и музыкальным оборудованием необходимо.
  • Для детей с нарушениями нужна мобильная или бескаркасная мебель, имеющая разрешения и гигиенические сертификаты, принтеры с печатью брайля, другие адаптационные устройства для компьютерной техники.
  • По персональной программе — занятия в бассейнах или на тренажерах, в общих залах для лечебной физкультуры.

Дети должны развиваться. Пример тому — теоретик физики С. Хокинг. А гениальность создает радость от успеха, общения и чувства востребованности у ребенка-инвалида.

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, – 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Требования к конструкциям

Входная площадка

Согласно требованиям, пандусы оборудуются горизонтальными входными площадками определенного размера. В СП 30-102-99 описываются ее параметры:

  • ширина – не менее 185 см;
  • глубина – 1,4 м в случае дверей, которые открываются внутрь дома, и 1,5 м для открывающихся наружу;
  • площадка для поворота инвалидной коляски – не менее 220 см в ширину.

Еще один нормативный документ — СП 59.13330.2012 — предъявляет другие требования к входной площадке по ее размеру и оборудованию:

  • над площадкой должен быть сделан навес;
  • зимой при наличии такой возможности следует устроить подогрев площадки;
  • если дверь открывается наружу, то площадка должна иметь габариты не менее 140*200 или     150*185 см;
  • площадку делают размером не меньше 220*220 см.

Размеры

Пандусы для инвалидов необходимо устанавливать при разнице высоты больше 1,5 см. По требованиям наклонные спуски для колясок оборудуются на всех лестницах. Если высота составляет более 3 м, вместо пандусов для передвижения инвалидов делают подъемные устройства.

Высота марша пандуса делается не больше 0,8 м. По краю конструкции устанавливают бортик высотой 5 см или металлическую трубку на высоте 10-15 см. Если по пандусу предполагается одностороннее движение, то его ширина должна быть от 1,5 м, а если двухстороннее — от 1,8 м (оптимальная ширина — 2 м).

Уклон

Согласно нормативам, уклон пандуса для инвалидов не должен быть более 10%, в отдельных случаях — до 15-18%. Продольный уклон (как показано на рисунке) не должен превышать 10 градусов. На лестницы пандусы не устанавливают — взобраться по такой «горке» будет невозможно.

Двухколейные варианты удобны только там, где ими пользуется один человек, например, в частном доме. В общественных зданиях, где должна иметь возможность пройти любая коляска, делают сплошные наклонные спуски. Если посередине нужно сделать ступеньки для подъема человека, который помогает инвалиду, то колеи большой ширины, так как у разных моделей колясок разные расстояния между колесами.

Размеры конструкции легко посчитать с помощью теоремы Пифагора. Если известен перепад высот H и длина проекции наклонного спуска L, то находим длину самого пандуса как квадратный корень из H^2+L^2. Найдя длину пандуса, можно понять, нужно ли для него делать горизонтальные площадки.

Правила установки

Для установки пандуса в жилых домах согласие жильцов не требуется. Каждый человек с ограниченными возможностями имеет право на более безопасное и доступное пространство.

Нельзя устанавливать другие объекты, такие как рекламные щиты, так, чтобы они перекрывали вход на пандус для инвалидов.

Если пандус устанавливают в доме, то он не должен начинаться сразу же от входной двери квартиры. Между ним и дверью делается быть горизонтальная площадка.

Не всегда есть возможность установить в общественных местах и жилых домах пандусы согласно нормативам. Тогда приходится делать их с нарушением правил, однако минимальные требования к проектированию необходимо соблюдать:

  • ширина — не менее 85-90 см;
  • должны иметься поручни и ограждения;
  • допускается уклон 5%, максимальный 18% (разрешается только при отсутствии возможности сделать меньший уклон);
  • максимальная длина марша при уклоне, превышающем 10% – 7 м.

Поручни устанавливают с внутренней стороны марша. Они должны быть непрерывными на каждом участке пути.

Особенности инвалидного пандуса

Для удобства использования пандус для инвалидов должен иметь ровную поверхность. При этом для отделки выбирается материал, который не скользит при попадании на него осадков. Уклон также имеет большое значение, так как инвалиды, передвигающиеся на колясках, не способны самостоятельно подняться по такой конструкции, если она имеет большой уклон. В условиях ограниченного пространства создаются угловые сооружения, позволяющие увеличить площадь конструкции и уменьшить ее уклон. Чаще всего для таких сооружений используется бетон и металл, так как данные материалы позволяют создать достаточно прочную конструкцию с нескользящей поверхностью.

Ко всем элементам пандусов для инвалидов предъявляются повышенные требования по безопасности. Именно поэтому обязательной частью конструкции являются поручни из нержавеющей стали.

Перила и поручни

Наиболее популярными являются именно двухуровневые поручни. Они подходят как для пешеходов, так и для людей, которые передвигаются на колясках самостоятельно.

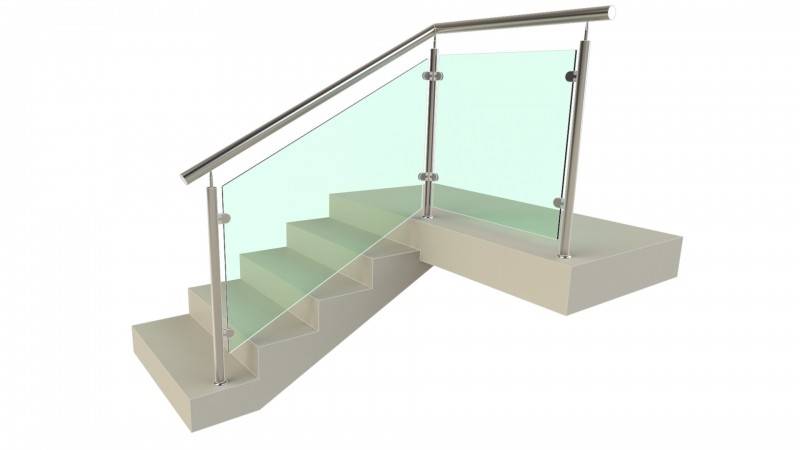

Верхние металлические поручни из нержавеющей стали, согласно требованиям, должны находиться на высоте 90 см. Нижние монтируются на 20 см ниже. Также согласно правилам, поручни должны иметь такую форму, чтобы рука свободно скользила по ним, не встречая препятствия в виде стоек и креплений.

Также на поручнях из нержавеющей стали не должно быть острых углов и кромок, которые способны стать причиной травмы.  Из-за таких требований производителям поручней приходится делать кронштейны сложной формы, которые держат такие детали снизу.

Такие перила создаются с расчетом на нагрузку в 100 килограммов, что делает их достаточно надежными. Чаще всего для создания поручней используется качественная нержавеющая сталь.

Требования, предъявляемые к поручням из нержавеющей стали, согласно СНиП:

  • допустимый диаметр поручней должен составлять от 30 до 55 мм;
  • поручни должны располагаться по всей длине установленного пандуса;
  • если строение устанавливается около входа в детские учреждения, высота поручней должна составлять не более 50 см;
  • чтобы предотвратить скатывание коляски, конструкцию необходимо оборудовать бортиками высотой 5 см.

Требования по установке

Согласно СНиП металлические ограждения для пандусов из нержавеющей стали должны иметь следующие характеристики:

  • Ограждение пандуса устанавливается в случае, когда перепад высот составляет более 45 см.
  • Ясли поручни для инвалидов являются двойными, верхний монтируется на высоте 90 см, а нижний – 70 см.
  • Расстояние между поручнями должно быть в пределах от 0,9 до 1 метра.

Уровень уклона

Одной из главных характеристик, от которых зависит выбор конструкции пандуса и поручней из нержавеющей стали, является уклон конструкции. Он измеряется в процентах:

  1. Допустимый уклон составляет 5 %. При таком значении подъем пандуса для инвалидов равен 80 см.
  2. Если пол является неровными и перепады высоты составляют 20 см. Допускается увеличение угла до 10 %.
  3. Когда конструкция монтируется временно и подъем не превышает 50 сантиметров, а длина не более 60 см, уклон может составлять 80%.

Размеры пандусов

Для проектирования пандусов необходимо соблюдать строительные правила и требования для размеров:

  1. Перед пандусом должна быть установлена площадка, размеры которой должны превышать ширину коляски. Подобная площадка устанавливается и в конце подъема. Если эти площадки отсутствуют, человеку на коляске будет сложно перемещаться по пандусу.
  2. Ширина всей конструкции для инвалидов должна составлять минимум 90 см, если она предназначена для одностороннего движения. Если же предусмотрено двухстороннее движение, этот параметр должен быть вдвое большим. При такой ширине посередине подъема устанавливается дополнительный поручень.
  3. Если создается несколько пролетов, между ними устанавливаются удобные площадки, которые позволяют развернуть коляску. Глубина таких площадок должна составлять минимум 150 см, а ширина вдвое превышать ширину марша.

Перила и поручни пандусов для инвалидов

Для обеспечения безопасности передвижения инвалидов, пандусы оборудуют перилами. Требования, изложенные в нормативной документации, обязывают устанавливать перила по обеим сторонам марша, предназначенного для инвалидов. А если конструкция предполагает движение маломобильных групп населения одновременно в обе стороны, то перила необходимы еще и вдоль средней линии марша. Однако если угол наклона пандусной поверхности не превышает 5%, то наличие перил не является обязательным.

Двухсторонний пандус

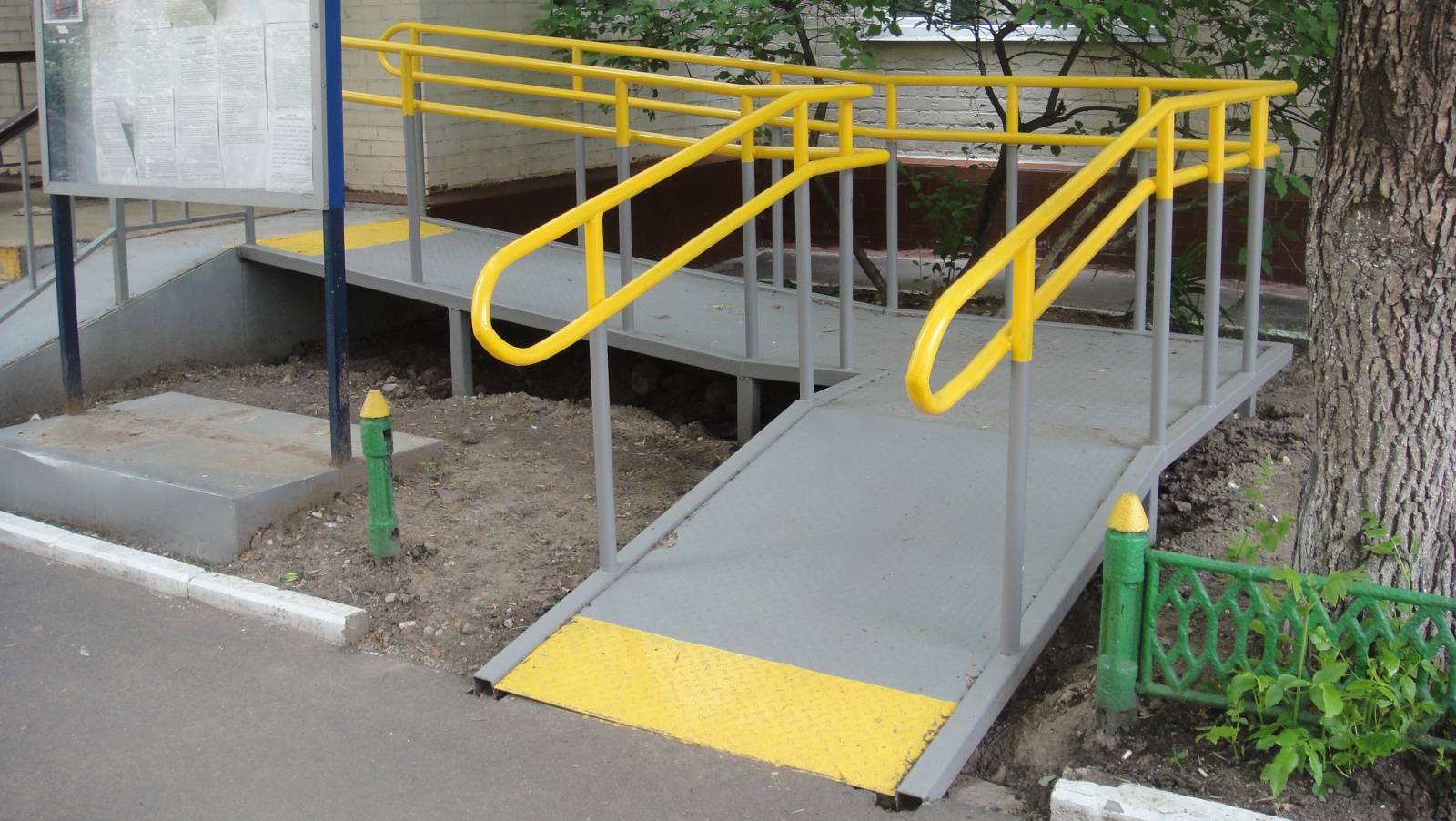

При двустороннем движении, средняя линия марша пандуса оборудуется перилами

Рекомендуется двойной уровень высоты поручней. Первый уровень – 70 см. Если предполагается движение детей-инвалидов, то он снижается до 50 см. Второй уровень – 90 см. Допускается выбирать значения из диапазона 85–92 см. Это так же регламентировано СП (СНиП).

Двойной поручень пандуса

Если ориентироваться на ГОСТ Р 51261-99, то установка поручней должна производиться при наличии одного из следующих условий:

Высота подъема равна или превышает 150 мм;

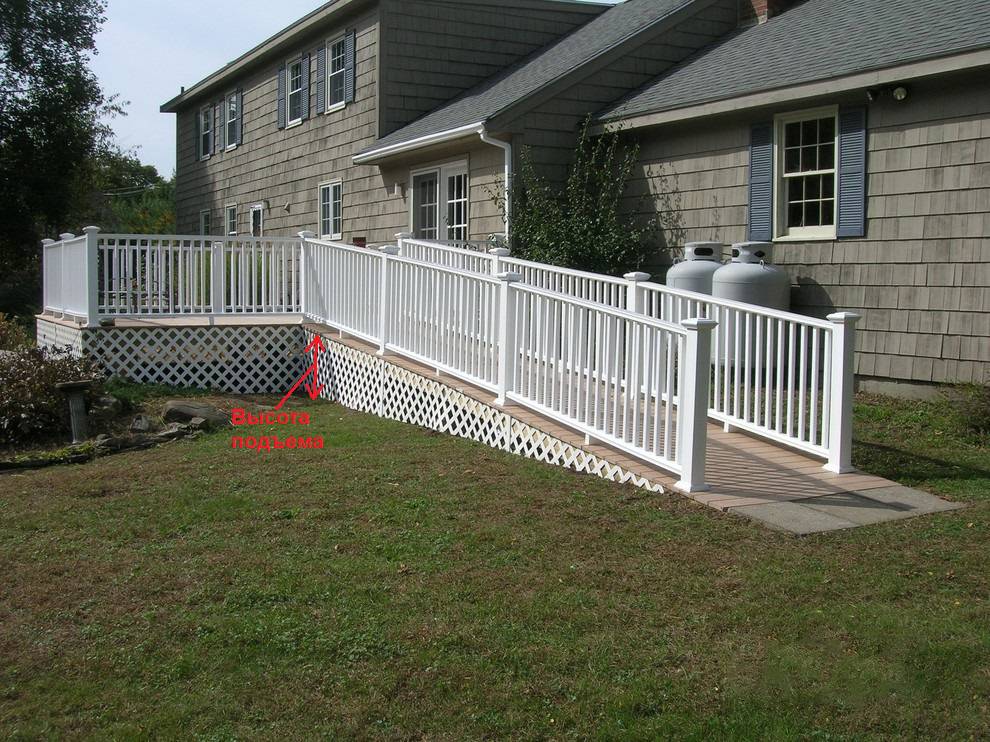

Высота пандуса

Горизонтальная проекция наклонной поверхности равна или превышает 1800 мм. Наклонная поверхность пандуса
Кроме того, ГОСТом немного иначе определен первый уровень высоты поручней: 700–750 мм.
Завершающие части поручней, выходящие за пределы наклонного участка, должны быть не короче 30 см (допускаются размеры в диапазоне от 27 до 33 см) и не иметь острых краев, заусенцев во избежание травм.

Завершающая часть поручня

Дополнительные требования к поручням пандуса:

  • параллельность друг другу;
  • непрерывность их поверхности по всей длине;
  • округлое сечение 4–6 см;
  • расстояние от гладких стен – 4,5 см, от шероховатых – 6 см.

Типы

Пандусом называют наклонную плоскость, по которой без проблем может заехать человек с ограниченными возможностями. Наиболее распространена конструкция из прямых поверхностей, но иногда встречаются и винтовые пандусы. Для перемещения по горизонтальной или наклонной плоскости бывают съемные и несъемные пандусы.

Стационарные конструкции привычны любому городскому жителю: их обустраивают на входе в здание, метро или торговый центр. Пандусы откидного типа актуальны в жилых домах, там, где невозможно установить стационарную конструкцию.

Конструкции со съемным полотнищем не закрепляют на каком-либо месте, их в любое время убирают на хранение после использования. Существуют съемные пандусы следующих типов:

  • Раздвижные. Конструкции часто называют телескопическими за их раздвижной механизм. Устройство можно регулировать по длине (в зависимости от габаритов дома или помещения).
  • Рампа. Пандус представляет собой изогнутый или округлый мосток, накладываемые на бордюр или лестницу для удобного проезда. Конструкции имеют небольшой размер, что позволяет их легко переносить.
  • Ролл. Сборное устройство, состоящее из съемных элементов. В собранном состоянии конструкция очень компактна, собирается в небольшой рулон. Подобные пандусы производят из алюминия, поэтому они имеют малый вес.

Перед монтажом пандуса необходимо ознакомиться с ГОСТами и прочими требованиями, предъявляемыми к конструкции.

Виды пандусов и аппарель

Конструкции для людей с ОВЗ различаются по своей длине, форме и дополнительной оснащенности. Специалисты разделяют несколько видов пандусов:

  • съемные – системы, которые монтируют для краткосрочного пользования;
  • стационарные обустраивают на длительную (постоянную) эксплуатацию;
  • откидные с креплением на петли и фиксацией на любой вертикальной поверхности;
  • телескопические (выдвижные);
  • рампы.

Кроме пандусов допустимо обустройство аппарели. Эта конструкция представляет собой одну или две широкие площадки, по которым могут проехать инвалидные коляски.

Независимо от типа, при обустройстве пандусов придерживаются идентичных требований


Аппарель для перемещения инвалидов

Поручни и перила

Для обустройства безопасного перемещения людей с ОВЗ пологие площадки оснащают поручнями или перилами. Правила, прописанные в нормативных документах, обязывают делать поручни по обеим сторонам лестничного марша, которым пользуются инвалиды. Если сооружение подразумевает двухстороннее движение малоподвижных граждан, то перила следует устанавливать дополнительно и вдоль средней линии пологой дорожки.

Однако если угол наклона не выше 5 %, то присутствие поручней не является обязательным. Нормы ГОСТа предусматривают монтаж поручней с двумя уровнями высоты. Первый уровень должен располагаться на высоте 0,7 м, а если подразумевается, что пандусом будут пользоваться дети-инвалиды, то он может уменьшаться до 0,5 м.

Второй уровень равен 0,9 м, но во время проектирования разрешается подбирать его высоту в интервале 0,85-0,92 м. Данные рекомендации не выходят из рамок СП. Согласно ГОСТу Р51261-99 поручни необходимо устанавливать, если высота подъема имеет размер 150 мм и выше либо горизонтальная проекция наклонной дорожки равна 1800 мм и более.

Также в данном документе немного по-другому указывается первый уровень высоты перил – 0,7-0,75 м. Окончания поручней, то есть участки, которые выходят за границы самой площадки, должны иметь размеры не менее 0,3 м (нормальной считается длина в интервале 0,27-0,33 м). Окончания перил должны быть гладкими и без острых зазубрин, чтобы человек не мог о них пораниться.

Дополнительные требования к установке перил включают в себя следующее:

  • неразрывность их по всей длине дорожки;
  • параллельность друг другу;
  • круглое сечение размером 4-6 см;
  • отступ от шероховатых стен – 6 см, от гладких – 4,5 см.

Съезды для тротуаров

Основная проблема малогабаритных групп населения – отсутствие условий для комфортного передвижения. Если в некоторых зданиях или рядом с ними установлены наклонные конструкции, то на пешеходных дорожках всё печально. Как известно, поверхность тротуаров расположена выше дорожного покрытия. Поэтому при пересечении тротуара с автомобильной дорогой, образуется перепад высот. Он, как правило, составляет 10-15 см, что лишает инвалида возможности передвижения без посторонней помощи.

По этой причине, при пересечении дорог, тротуары также должны оборудоваться небольшими пандусами. Они должны соответствовать следующим характеристикам:

  • минимальная ширина – 180 см (для двухстороннего движения);
  • максимальный уклон – 5% (соотношение 1:20);
  • если тротуар располагается рядом со зданием, допускается наклон до 10%;
  • поперечный уклон – 1-2%;
  • по возможности пешеходные дорожки и съезды для тротуаров, должны иметь ограждения высотой не менее 5 см.

Инвалидам недоступны многие вещи. Самое банальное – комфортное и свободное передвижение. По этой причине лестничные конструкции и входы в здания должны оборудоваться наклонными конструкциями

Но самое важное, чтобы пандусы изготавливались в соответствии со СНиП, т.к. это значительно повысит надёжность конструкции и комфорт от использования

Также вы можете почитать о требованиях ГОСТ к размерам пандусов для инвалидов.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
