Подготовительные работы и монтаж
Перед креплением коробов оцените состояние потолка и стен, где вы планируете разместить будущую конструкцию. От того насколько прямые и ровные поверхности будет зависеть результат.
Вам потребуется инструмент для разрезания короба. Единого мнения нет, каждый использует то, чем ему удобнее работать: полотном по металлу, строительным ножом, болгаркой.
Кабельные короба из металла
Универсальность этого вида кабель-канала заключена в самом материале, который позволяет устанавливать его вне помещений. Он не подвержен влиянию низких температур, долговечен. Кроме того, обеспечивает пожарную безопасность.
Разновидности металлических коробов:
- Простые без отверстий (глухие).
- Перфорированные.
- Тройниковые. Используются при монтаже ответвлений.
- Угловые (для изменения направления кабеля).
- Рядный. Расстояние между кабелями не менее 5 мм.
- Пучком или пакетом. Должен соблюдаться 20 мм зазор. Причем количество кабелей в пучке не должно быть больше 12 штук, а его диаметр превышать 10 см.
Горизонтальная укладка кабелей в коробе требует увязывать их через каждые 4,5 м. На прямолинейных участках можно обойтись без этого. При вертикальном монтаже увязывают кабели через 1 м.
Работы проводить при температуре ниже — 40° C воспрещается! От -40° C до -15° C кабели перед укладкой в короба надо предварительно прогреть.
При укладке проводов надо оставлять небольшой запас длины, чтобы компенсировать температурные перепады и возможные смещения почвы.
Для крепежа используют шурупы и дюбеля. Выбор будет зависеть от материала основания для короба.
Пластиковые кабель-короба
Для изготовления профиля применяют самозатухающий ПВХ, который повышает уровень пожарной безопасности. Пластик удешевляет стоимость готового изделия и облегчает работу при монтаже.
Виды пластиковых коробов:
В большинстве своем изготовлены кабель-короба с одним или двумя желобами. Многосекционные позволят удобно и компактно разложить провода различного назначения.
Применять ПВХ короба можно только для внутренних работ. Они подвержены сильному температурному влиянию.
- Делайте минимальное количество соединений проводов.
- Закрепляйте провода внутри короба, дополнительно фиксируйте в местах изменения направления.
- Короб можно заполнять кабелем не более чем на 50%.
- Не забывайте делать запас для компенсации температурного воздействия.
Ограничения
Что произойдет при коротком замыкании в коробе? Не загорится ли он и не станет ли причиной пожара?
На оба вопроса ответ отрицательный. Короба пластиковые для проводов изготавливаются из вполне конкретного полимера — поливинилхлорида, который не поддерживает горение.
Тем не менее, ограничения существуют. Прокладка проводки в виниловом коробе категорически запрещена в деревянных домах. В них провода должны разводиться в металлической трубе и только в ней.
Использование виниловых коробов в деревянном доме противоречит правилам эксплуатации электроустановок и пожарной безопасности
Почему нельзя проложить проводку по деревянным стенам в коробе?
Видите ли, при коротком замыкании проводки (например, при ее перегрузке и расплавлении изоляции) стенки короба не загорятся, но и не помешают возгоранию смежных конструкций. Они просто расплавятся. А вот металлическая труба даже при замыкании прямо на ее стенки продержится время, достаточное для срабатывания защитного автомата в щитке.
Какие именно виды труб используют под проводку в деревянных постройках:
| Изображение | Вид труб |
На фото разводка проводов освещения по деревянному перекрытию выполнена в стальной трубе | Стальные водогазопроводные. Их преимущество — низкая цена, недостаток — склонность к коррозии при высокой влажности. |
Проводка в медной трубе может быть не только безопасной, но и стильной | Медные. Здесь обратная картина: стенки труб не боятся ржавчины, зато разводка проводки в трубе обойдется владельцу в значительную сумму. |
Проводка в гофрированных металлорукавах | Нержавеющие гофрированные металлорукава. Они представляют собой разумный баланс дешевизны и долговечности: погонный метр трубы обойдется покупателю в 135-200 рублей, а служит она неограниченно долго даже в сырых помещениях. |
Общие сведения
Существует два способа прокладки провода:
- открытый способ;
- закрытый или скрытый способ;
При закрытом способе кабель также прокладывается с использованием коробов, гофротрубы или лотков, но на завершающем этапе вся проводка прячется в стену или под потолки. Из-за отсутствия свободного доступа, обслуживать кабельных сетей затруднительно.
Монтаж кабеля, провода с помощью гофротрубы обычно производится во влажных помещениях, подвалах, жилых комнатах, под землей
Важно помнить, что под землей запрещено использовать металлическую гофротрубу из-за ее способности к коррозии. Кроме этого не рекомендуется использовать при монтаже гофру черного цвета, так как она подвержена горению
Стандартный цвет для использования в жилых помещениях – серый. Он относится к группе НГ – негорючий. Короба, кабель-каналы применяются в жилых помещениях, офисах, технических помещениях.
Выбираем короб
Для начала необходимо определить размеры канала, для того, чтобы провода свободно размещались внутри него. Лучше выбрать короб сразу с запасом, так вы обеспечите себе возможность добавить провода при необходимости.
Критерии:
- На потолке гармонично смотрятся широкие и плоские кабель-каналы, а для стены больше подойдут узкие профили.
- Подсчет необходимого количества коробов. В продаже есть только стандартные размеры (2 м), которые не режут при продаже. При покупке учтите, что во время работ возможны повреждения пластикового канала либо ошибки при подсчете его длины, поэтому нелишним будет запас 20% к общей длине.
Цветовую гамму выбирают в зависимости от предпочтений и дизайна помещения.
- Некоторые производители уделяют значение производству сопутствующей фурнитуры (заглушки, уголки, тройники и т. п.). Работать с таким коробом проще и результат выглядит более эстетично и аккуратно.
- При выборе осмотрите края кабель-канала. Они должны быть ровными и гладкими, замки хорошо защелкиваться и плотно прилегать к профилю. Крепко держать всю конструкцию и не открываться при первом нажатии на крышку, в противном случае вы получите хлипкую конструкцию, которая не способна будет выдерживать весовые нагрузки от пролегающих проводов.
Подберите по цвету распаечные коробки для наружного проведения кабеля одновременно с покупкой коробов. Так легче «попасть» в цветовую гамму.
Это интересно: Как чистить дачный туалет: описываем в общих чертах
Короб против штробы
Для начала давайте выясним, чем пластиковый короб для проводов удобнее скрытой проводки в штробах и в чем он проигрывает ей.
Преимущества
- Минимальное количество грязных работ и полное отсутствие так называемых «мокрых» (связанных с применением строительных растворов). Все, что вам нужно сделать — пробурить ряд отверстий для крепления кабель-каналов;
- Предельно простое подключение новых розеток. Если вам нужно установить в помещении новый стационарный электроприбор — тоже нет проблем: достаточно вскрыть короб, зачистить изоляцию и установить пару колодок для отвода проводов;
Нужна еще одна розетка? Нет проблем!
- Вы никогда не попадете сверлом в провод при ремонте. При этом вам не нужно хранить чертеж проводки с указанием всех расстояний: она ведь прямо перед вашими глазами, в коробе;
- Ремонт или замена участка проводки тоже не вызовет никаких проблем. Вам не придется заново штробить стены и заделывать штробы шпаклевкой: достаточно вскрыть предназначенные для проводов пластиковые короба.
Недостатки
Короба вынуждают использовать только накладные розетки, что не всегда удобно;
С открытой проводкой используются накладные розетки и выключатели
Штробы выигрывают с эстетической точки зрения: поверхность стен не украшена сомнительными элементами декора;
Материал капитальной стены обеспечивает эффективный теплоотвод
Узнать больше об особенностях их применения для прокладки проводки вам поможет прикрепленное к статье видео.
Что важно знать
Ключевыми элементами кабельного канала является профиль «П» сечения, стандартная длина от производителя 2м. также в комплекте идет крышка (полоска пластика) для закрытия внутренностей. По сути конструкции, это длинная пластиковая коробка, для хранения проводки.
Конструкция закрепляется на плоскость (стена, пол, потолок), в него «закладываются» кабеля (провода), когда все уложено, канал закрывается крышкой. Крышка является отдельным плюсом такой конструкции, она быстро снимается, что позволяет, осуществить ремонт электросети, изменить разводку, добавить новые элементы.
Наилучшими материалами для короба являются огнеупорный пластик, алюминий либо оцинкованная сталь. Видов кабель-каналов существует великое множество, такой ассортимент позволяет выбрать необходимую коробку и ее необычные свойства для вашего конкретного здания и его специфики. Если вкратце, то основными видами являются лотки, гофротрубы и самый популярный вариант – напольные плинтусы.
Лотки и гофротрубы, в основном, предназначены для наружных работ, а также укладки в подсобных и промышленных помещениях, особой эстетики они не несут, но вот надежности им не занимать. Плинтусы несут в себе декоративные свойства, и предназначены для напольной укладки слаботочных бытовых кабелей (проводов). Самым популярным решением в офисах является настенные короба, это самое простое решение для разводки проводки в большом помещении без привязки к полу.
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |

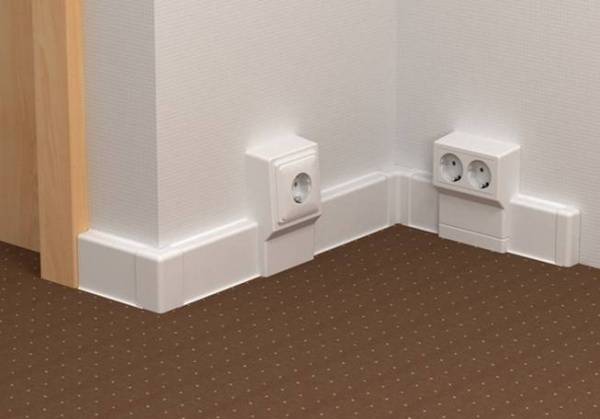

| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Электропроводка в кабель канале — этапы монтажа
Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.
Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:
- Схема электропроводки;
- Чертеж прохождения кабель канала;
- Покупка кабель канала с аксессуарами;
- Разметка трассы кабель канала;
- Подготовка кабель канала к монтажу;
- Монтаж кабель канала по размеченной трассе;
- Прокладка и закрепление кабелей в канале;
- Закрыть крышки кабель канала;
- Установка розеток и выключателей.
Чертеж прохождения кабель канала
Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.
По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.
Покупка кабель канала с аксессуарами
По чертежу просчитайте аксессуары, которые вам будут нужны
Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам
Фото мини кабель- канала с аксессуарами.
Фото акскссуаров к комплексным системам кабель канала.
Разметка трассы кабель канала
На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и нитку для отбива прямой линии.
Подготовка кабель канала к монтажу
Подготовка кабель канала это его нарезка по размеру. Здесь два совета.
Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.
Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.
Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а устанавливаете крышки, меняя их местами.
А вот такие соединительные элементы используются в комплексной системе кабель каналов.
Монтаж кабель канала по размеченной трассе
Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).
Клей наносится на короб канала зигзагом. Если кабель канал широкий, то саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами
Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно
Замечу, что в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.
Прокладка и закрепление кабелей в канале
Кабели и провода прокладываются в кабель канале по следующим правилам:
- Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
- Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
- Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.
держатели проводов в кабель канале с разделителем.разделение силовых и слаботочных кабелей
Закрыть крышки кабель канала
Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.
Это интересно: Люстры для гостиной в современном стиле
Основные виды
Монтаж разных видов коробов
Условно кабель каналы подразделяются на несколько видов, представленных в таблице:
| Вид канала | Особенности |
Напольные | Такие конструкции используются для предохранения информационной проводки, оптоволоконного кабеля. Короба в помещении позволяют обеспечить электробезопасность при выполнении перепланировки или организации новых рабочих мест. При возникновении повреждений электропроводки, особая конструкция кабель канала позволяет легко добраться до аварийных отделов. Такие же конструкции используются для проведения проводов или кабеля к сервисным стойкам. Основа канала — стальная или алюминиевая, может быть пластичной, быстро затухающей и очень прочной. Температурный режим, при эксплуатации кабеля, колеблется в диапазоне (-15°С) — (+60°С). |
Плинтусные | В конструкции кабельного канала «под плинтус», имеется несколько камер, в которых можно уложить отдельно информационные или силовые линии. Чтобы организовать много рабочих мест, лучше канал проложить под плинтус, чем пробивать отверстия в стенах. Спрятанная проводка, под плинтусами выводится в любой точке. Короба для электропроводки под дерево, очень сложно по внешнему виду отличить от деревянного плинтуса. Это одно из больших преимуществ перед другими коробами. |
Угловые | Такие конструкции дополняют потолочные и плинтусные изделия. Минимальный размер сечения равен 10 мм, а максимальный — свыше 300 мм. В одно отверстие такого канала, можно провести одновременно несколько проводов. Форма угловых коробов бывает прямой и округлой. |
Настенные | Обычно, для прокладки кабеля в настенном канале, используются короба для электропроводки ПВХ. Они не требуют от исполнителя особых знаний и навыков, и к тому же имеют небольшой вес. |
Парапетные | Внешние, плоские и внутренние углы парапетного короба, позволяют максимально аккуратно и быстро выполнить монтаж. Длина изделия составляет примерно 2 метра. Диапазон температур, для работы парапетного короба, колеблется от (-32°С) до (+90°С), а монтаж лучше производить при температуре от (-15°С) до (+60°С). |
Гибкие | Гибкий или рулонный короб, имеет жесткую форму прямоугольника. На боковые стороны канала наносится двухсторонний скотч, что позволяет быстро и качественно выполнять установку конструкции. Удобство подчеркивается наличием специальных отверстий под крепление короба для электропроводки саморезами. Для изготовления гибких каналов используется моментально затухающий, высокой прочности материал ПВХ. Цвет может быть любым, а размеры: максимальный -18х33 мм, минимальный — 7х12 мм. |
