Как сделать крышу своими руками: выбор оптимального варианта кровли и краткое руководство

План работ

Прежде чем строить крышу своими руками, необходимо составить детальный план работы. Сначала определиться с внешним видом кровли, нарисовать общую схему, а потом и точный ее чертеж. Это поможет рассчитать количество необходимого строительного материала и очередность монтажных работ.

На плане изображают все детали крыши так, чтобы учесть разные этапы строительства: установку основных опорных деталей – мауэрлата, балок, брусьев, стропил, затем дополнительных – обрешеток, гидроизоляции, утеплителя и так далее. Также важны такие элементы, как вывод труб вентиляции, размещение слуховых окон, установка стоков воды.

Назначение мауэрлата

Чтобы разобраться с тем, как строить крышу, необходимо знать, что такое мауэрлат и какие функции он в себе несет. Мауэрлат – это балка опоры, выполненная из дерева и имеющая размеры приблизительно 150×150 миллиметров. Она укладывается по периметру всей площади здания на верхушки стен, то есть в те места, где будут крепиться стропильные ноги

Важно понимать, зачем нужен мауэрлат. Установка мауэрлата крайне важна, поскольку именно благодаря этому элементу вся нагрузка, идущая на стены, распределятся равномерно. Балку необходимо плотно закрепить

Сделать это можно с помощью проволоки, но такой вариант подойдет только для крыш, имеющих малую парусность.

Как сделать вальмовую крышу своими руками: пошаговая инструкция

Все работы тщательно планируют. Составляют список всех мероприятий, которые необходимы, прописывая важные моменты. Так их можно не упустить. Конструкция такой кровли сложна и малейшая неточность может привести к обрушению. Этапы:

1. Подготавливают элементы из древесины. Их сушат, если ранее они не прошли эту процедуру, обрабатывают антисептическими растворами, снова дают просохнуть. После достижения готовности, монтируют систему.
2. Устанавливают, крепят мауэрлаты. Они должны быть размещены по периметру каждой несущей стены. Под ними располагают гидроизоляционные материалы. На опорах делают разметку, в соответствии с заблаговременно осуществленными вычислениями. Лучше задействовать яркие маркеры для отметок. Возможно, потребуется вбить маячки.
3. Тщательно проверяют все размеры относительно каждой стены. Если они не идентичные, то лучше перемерить каждый участок. В противном случае балки перекрытия могут быть установлены неровно.
4. Монтируют балки перекрытий. Допустимо размещение на поверхности стен рядом с мауэрлатами. В другом случае выбирают участок стены ниже уровня закрепленного бруса.
5. Опоры нужно тщательно скрепить при помощи стяжек, это снимет нагрузку с полости несущих стеновых элементов.
6. На балки, предназначенные для перекрытий, по совету опытных мастеров, укладывают слой досок. Крепление их не обязательно. Это повысит комфортность, безопасность выполняемых работ.
7. Устанавливают стойки, крепя стяжками либо за перекрытия. Фиксируют их коньковой балкой, стропильными центральными брусьями по торцевой части кровли.
8. Осуществляют разметку, прикручивание промежуточных стропил по фронтальным скатам конструкции.
9. Размещают стропила диагонального назначения, соединяемые коньком и углами дома. Если есть необходимость, можно смонтировать ряд дополнительных стоек.
10. По диагональным стропилам крепят нарожники и укороченные стропильные элементы. Расстояние должно быть аналогичным промежуточным балкам.

Когда стропила ставят и заканчивают мауэрлатами, то их удлинение выполняют при помощи кобылок, а они создают навесы стен.

Монтаж кровельных полотен:

1. Прежде чем начать дальнейшие монтажные работы, осуществляют разметку, помечают область расположения оконных проемов на крыше.
2. Отмечают отверстия для дымоотвода, вентиляции, выход на балкон.
3. Все эти участки обрамляют специальными рейками. Набивку их делают по периметру.
4. На поверхность стропильной системы устанавливают «кровельный пирог».

Завершающий этап выполняют последовательно, как указано ниже:

1. Поверх стропил растягивают пароизоляционную пленку. Тщательно фиксируют.
2. На нее, по стропилам, прикручивают рейки, предназначенные для обрешетки.
3. Между всеми рейками прокладывают слои утеплительного материала. Он покрывается ветрозащитой. Может быть использована и плотная полиэтиленовая пленка.
4. Монтируют контрольную обрешетку.
5. Прикручивание металлочерепицы делают на контробрешетку.

Просмотрев фото, видео, чертежи уже построенных вальмовых крыш, можно соорудить конструкцию своими руками. Не стоит упускать важные моменты, советы профессионалов, тонкости в соединении элементов, их установке, обвязке. Потребуется:

• подготовить инструменты;
• закупить необходимый материал;
• следовать инструкции по монтажу.

Надежность основания и покрытия очень важна. Так кровля прослужит много лет, не будет портиться при различных осадках или ветровых нагрузках. Вальмовая крыша – это хороший вариант, при правильном возведении которого он будет служить много лет.

Как сделать кровлю своими руками

Естественно, может быть сделана крыша дома своими руками, важно лишь изучить технологию и последовательность выполнения работ. Фронтоны такой конструкции стоит создавать еще до монтажа элементов кровли

Для изготовления фронтонов лучше всего использовать один материал – на этих элементах не стоит экономить даже в самых, казалось бы, сложных ситуациях, поскольку снижение визуальных характеристик будет слишком заметным.

Стропильная система двухскатной крыши с фронтонами необходима для реализации следующих функций:

• Обеспечение крыши каркасом, на который устанавливаются скаты;
• Создание опоры для всех элементов кровельного пирога;
• Равномерное распределение нагрузок, приходящихся на конструкцию.

Подобные стропильные системы, хоть и позволяют обустроить мансарду, к категории ломаных не относятся. Такая схема обустройства крыши не позволяет создавать полноценный чердак, поэтому в конструкцию не входят потолочные балки.

Фронтоны, являющиеся неотъемлемым компонентом двухскатной крыши, позволяют сэкономить на материалах, используемых для повышения жесткости конструкции. За счет фронтонов достигается стабильность стропильной системы и отсутствие смещений ее элементов.

Как поставить коньковый прогон

Если скаты будут расположены симметрично, можно начинать установку конька крыши своими руками – пошаговая инструкция выглядит так:

• Согласно известным размерам из чертежа вырезают и укладывают лежень – в него будут упираться стойки для монтажа конькового прогона.
• Из пиломатериалов отмеряют и отпиливают балки для стоек, упирают их в лежень и фиксируют в вертикальном положении с помощью укосин.
• На стойки укладывают хребтовую балку и крепят ее пластинами с длинными саморезами (не менее 50 мм) симметрично в четырех точках.
• Выравнивают конек до полного совпадения с продольной осью здания, еще раз проверяют вертикальность стоек, после чего основательно фиксируют их в лежне с помощью уголков в 8 местах – потребуется 4 уголка и 4 пластины.
• Четко под размер вырезать накосные стропила для стыковки мауэрлата и конькового прогона, закрепить их уголками и пластинами. Можно считать, что установка выполнена правильно, если все диагональные стропильные элементы получатся одного размера.
• Установка стропильных ног выполняется в запилы. Чтобы правильно прорезать эти элементы, рекомендуется изготовить шаблон, по которому и выполнять дальнейшую работу.
• Расстояние между стропилами стоит выбирать исходя из ширины материала для дальнейшего утепления кровли. Целесообразно подобрать такую ширину, чтобы отходов было как можно меньше.
• Следующим шагом выполняют укрепление всей конструкции – монтируют шпренгели и подкосы, которые замеряют и нарезают на месте монтажа.
• Размер нарожников также подбирают, исходя из ширины утепляющего материала. Их крепят посредством пластин.
• Завершенный вид установленная стропильная система приобретает после подрезки свесов по периметру здания. Эту операцию выполняют по шнуру. Если вы хотите удлинить свесы, можно установить кобылки.

Далее уже можно приступать к работам по утеплению каркаса крыши. Однако если погодные условия неблагоприятны, то утепление будет выполняться уже после полной укладки кровельного материала, то есть с внутренней стороны крыши.

Установка своими руками пошагово

Данная инструкция носит рекомендательный характер и не является обязательной к исполнению. Для наиболее доходчивого изложения рассматривается пример строительства крыши для сарая размером в плане 3 х 6 м с углом наклона кровли 30.

Поэтапно процесс возведения состоит из следующих шагов:

1. По периметру стен укладывают полосы толи или рубероида.
2. Сверху гидроизоляции укладывают мауэрлат из бруса 150 х 150 мм общей длиной (3 + 6) х 2 = 18 м. По углам бруса делают выборки, стыки скрепляют скобами.
3. Устанавливают 5 фронтальных стоек (с шагом 1,5 м) из того же бруса высотой 3 м х sin 30 = 1,5 м.
4. С таким же шагом укладывают горизонтальный брус, стыкуя со стойками.
5. Снизу брус подшивают доской 20 х 150 мм, делая сплошной потолок.
6. Производят установку 5 стропил — одним концом опирают на верх фронтальных стоек, а противоположные концы бруса укладывают на мауэрлат. Длину стропил принимают величиной 3,5 м с учётом свеса.
7. В зависимости от выбора вида кровельного материала, делают сплошную или решётчатую обрешётку поверх стропильных ног из досок 20 х 150 мм.
8. По обрешётке укладывают гидроизоляцию.
9. В данном примере в качестве кровельного материала используют профлист.

О том, как правильно построить 1-скатную кровлю для частного дома, читайте здесь.

Обустройство кровельного покрытия

Но для них, во-первых, нужна сплошная обрешетка, а во-вторых, долговечность дешевых мягких кровель сомнительна на открытых пространствах.

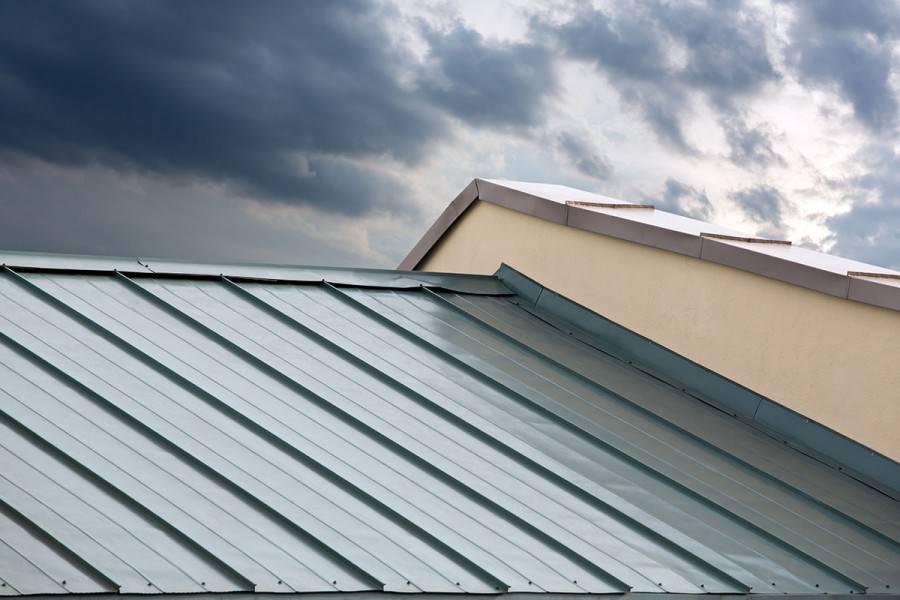

Кровельный профнастил один из самых популярных недорогих и практичных материалов для устройства односкатных крыш своими руками.

Волнообразные металлические панели бывают оцинкованными или окрашенными стойкими эмалями разных цветов. Они легко поддаются обработке угловой машинкой с режущим кругом. Скат кровли можно быстро покрыть панелями, обрезанными под нужный размер.

Монтаж кровли из профлиста начинают снизу. Панели перекрываются внахлёст, поэтому протекание от атмосферных осадков через покрытие исключено.

Крепят профнастил к обрешётке односкатной крыши специальными саморезами с болтовыми головками, металлическими и резиновыми шайбами со сверлами по металлу. Крепёж осуществляют с помощью шуруповёрта или дрели с соответствующей насадкой.

Фронтон

Всё же погода штука коварная, поэтому утепление лучше отложить и сделать его позже изнутри. Гораздо важнее смонтировать кровлю и закрыть фронтоны. Поэтому в крайние стропильные пары согласно собственным задумкам монтируем каркас под остекление и утеплитель. Наверняка уже созрели идеи с окнами или балконом.

А дальнейший план как сделать двухскатную крышу такой:

• На торцы свесов стропил набивается лобовая доска. Причём если весь подшив планируется деревянный её и ветровые доски имеет смысл предварительно ошлифовать и окрасить.
• От лобовой доски вверх в выборку свесов, заподлицо со стропилами набивается сплошная обрешётка из 4 досок. Кондуктором контролируются расстояния между стропилами.
• На край ската набивается капельник конденсата. На него клеится монтажный двусторонний скотч.
• Между стропилами «на ребро» набиваются доски – опоры для утеплителя.
• Раскатывается первый ряд кровельной мембраны. Нижний край клеится на скотч к капельнику, мембрана прижимается к стропилам контррейкой.
• Если для крепления водосточных желобов запланированы длинные металлические крюки, самое время их крепить. На средних стропилах поверх контррейки примеряется и фиксируется первый крюк. Загибается он таким образом, чтоб край будущей кровли выступал на 1/3 желоба, а наружный край желоба не выступал за воображаемое продолжение кровли. Это нужно для того чтоб жёлоб хорошо собирал воду, но его не оборвало снегом. По верху крюка на контррейке закрепляется шнурка, с небольшим спуском по скату крепится на одном краю. Сделав разметку шнурку перемещают на другой край. Следом прибиваются все крюки – уклон для желобов обеспечен.
• Поверх контррейки набивается обрешётка, с определённым шагом под конкретный вид кровли.
• Следом набивается вентиляционная лента или сетка, чтоб закрыть доступ птицам и загибаются водосточные крюки.
• На край обрешётки крепится карнизная планка.

Переходя выше с перехлёстом раскатывается следующий ряд кровельной мембраны, прижимается контррейками. Контролируя расстояние между стропилами набивается обрешётка. Далее всё также вверх, мембраной нужно перехлестнуть конёк двускатной крыши.

Угол наклона скатов крыши

Зависит уклон от параметров стропильной конструкции (ее высоты) и ширины здания, поэтому крыши бывают:

• с маленьким наклоном;
• со средним уклоном;
• с сильным наклоном.

Также на величину уклона скатов влияет:

• дизайнерское решение относительно оформления здания и его внешнего вида;
• вид кровельного материала, поскольку для каждого из них существует рекомендуемый угол наклона;
• способность конструкции крыши противостоять ветровым нагрузкам и атмосферным осадкам. Чем сильнее в данной местности ветер, тем меньше должен быть уклон скатов. В противном случае с увеличением угла наклона уменьшается сопротивляемость ветру и повышается парусность – в результате чего крышу может просто снести. С другой стороны на крутом скате снег и дождь долго не задерживаются в отличие от кровли, имеющей минимальный угол наклона.

Кровля вальмового типа

В данном случае строение крыши будет несколько отличаться от двускатной. Такая кровля имеет два дополнительных боковых наклонных ската. Хотя произвести необходимые расчеты будет чуть труднее, все же возвести ее своими руками вполне возможно.

При строительстве датской вальмы крыше придают форму с усеченным фрагментом фронтона. Как правило, такая конструкция делается для расширения внутреннего пространства под крышей, например, для обустройства мансарды. В большинстве случаев скаты делают прямыми, лишь иногда скругляя их в нижней части.

Норвежской вальмой называют конструкцию, в которой перекрывается лишь верхняя часть фронтона. В таком случае появляется возможность сделать козырек над лоджией или балконом.

Наиболее сложными и вместе с тем красивыми и функциональными являются крыши с большим количеством скатов. Их проектирование и расчет, а также дальнейшее строительство являются довольно сложными, так что своими руками возвести такую крышу не получится.

Для перекрытия таких крыш целесообразнее применять малоформатные кровельные материалы, в частности, черепицу – их расход будет более экономным, чем крупноформатных. Да и укладывать их легче.

Расчет необходимых элементов

Теоретически сечение каждого конструктивного элемента стропильной системы необходимо рассчитывать с учетом предполагаемых нагрузок. Однако на практике размеры принимаются конструктивно.

Сечение стропильных ног можно выбрать по таблице, приведенной на рис. 7 в зависимости от их длины и шага установки. Также рекомендуется учитывать предполагаемую толщину теплоизоляционного слоя – желательно, чтобы она совпала с высотой стропил (в случае утепленной кровли).

Рисунок 7. Таблица для выбора сечения стропил

Размеры других конструктивных элементов тоже подбираются конструктивно с учетом удобства соединения со стропильными ногами:

• Мауэрлат – 150×150 мм.

• Прогон – 150×50 или 150×100 мм.

• Стойки – 150×100 или 100×100 мм.

• Затяжки – 150×50 мм.

• Подкосы – 50×150 или 100×150 мм.

Рисунок 8. Конструктивные элементы стропильной системы

Размеры досок для обрешетки подбираются с учетом разновидности покрытия:

• Укладка металлочерепичной кровли, из профнастила и других листовых материалов выполняется на разреженный каркас из досок толщиной 25-30 мм и шириной до 150 мм.

• Гибкая черепица монтируется на сплошную обрешетку из OSB, фанеры или досок.

• Для каркаса под шифер применяется пиломатериал толщиной не менее 50 мм.

• Керамическая черепица обычно монтируется на обрешетку из брусков сечение 50х50 мм.

Частые ошибки и рекомендации по возведению

Выделим в сжатой форме можно наиболее частые ошибки и советы профессионалов, как избежать сложностей.

Наиболее часто встречающиеся ошибки:

• Неправильно подобранное поперечное сечение стропил. В результате кровля может обрушиться.
• Деревянные элементы стропильной системы не обрабатывают антисептиками. Древесина может быстро потерять свои качества из-за плесени и грибков.
• Неправильное расположение кровельного листового материала. Это ошибочное направление монтажа элементов кровли сверху вниз.
• Отсутствие гидроизоляции влечёт за собой постоянный повышенный уровень влажности внутри стропильной системы. Это приводит к возникновению процессов гниения древесины и потери несущей способности стропил.

Профессионалы советуют:

• Ориентирование постройки должно быть таким, чтобы уклон кровли был направлен в подветренную сторону согласно местной карте ветровой нагрузки.
• Длина свесов крыши должна максимально защищать стены и вход в сарай от атмосферных осадков.
• Наклон крыши можно делать минимальным при нахождении постройки на открытом пространстве, где снег будет максимально сдуваться ветром.

Скатная крыша

Данный вид крыш наиболее часто встречается при строительстве частных домов по причине явных преимуществ перед плоской крышей.

К числу плюсов можно отнести:

• Практичность. В зимние и осенние периоды осадки не будут задерживать на ней благодаря ее форме, гораздо легче чистится от снега.
• Дизайн. Данный вид крыш имеет гораздо большую ценность с точки зрения дизайна нежели плоские. Благодаря этой особенности вы сможете заказать оригинальный проект крыши от дизайнеров.
• Кроме того, пространство под скатами крыши можно занять мансардой либо чердаком.

Скатные крыши имеют весьма обширную вариативность форм, их мы и рассмотрим далее:

Из недостатков – нет пространства, следовательно вы не сможете организовать под ней мансарду.

Двускатная крыша

Весьма распространенный вариант крыши – двускатная. Можно увидеть практически на всех загородных домах. Из достоинств выделим ее практичность, так же имеет под собой свободное пространство, которое можно занять мансардой.

Несмотря на свою простоту и распространенность, может стать целью дизайнера и украшением вашего дома. Данный вид строится с опорой на две стены, которые могут быть как одной высоты, так и различаться, для соединения двух частей используется конек. Длина скатов так же может отличаться друг от друга.

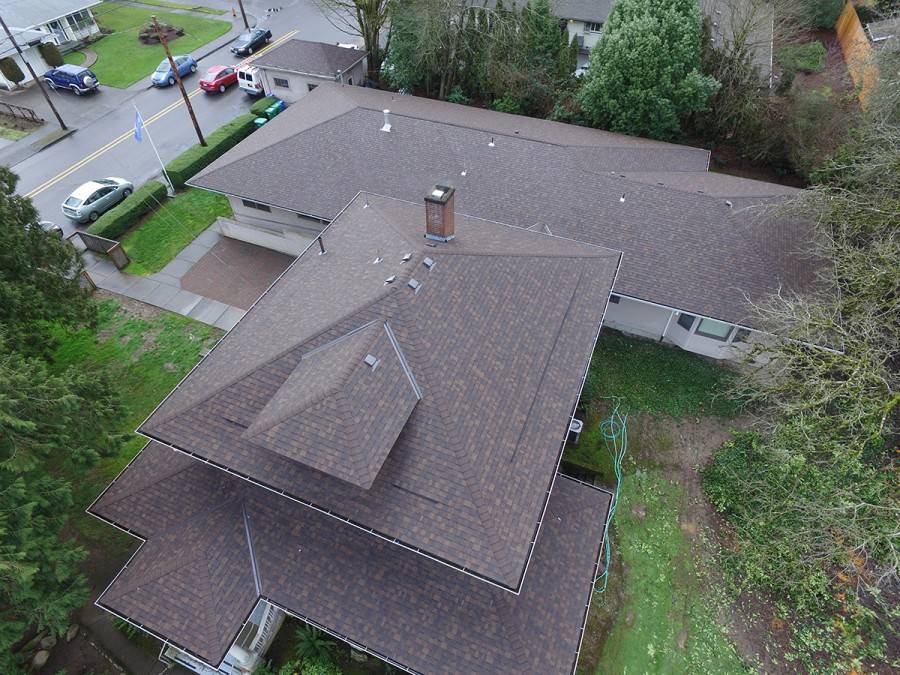

Вальмовая крыша

Вальмовые крыши, это весьма интересный вариант, который точно не оставит ваш дом без внимания. В данном виде крыш фронтоны заменяют треугольные скаты, которые обеспечивают защиту от протекания в дождливые сезоны.

Пожалуй единственным минусом таких крыш является сложность проектирования. Если вы не имеете профессиональных знаний в этой области, лучше довериться специалистам и купить готовые проекты вальмовых крыш для строительства.

Шатровая крыша

Шатровая крыша – одна из разновидностей вальмового типа. Состоит она из 4 треугольных скатов, сходящихся в одной точке, конек на данной конструкции отсутствует. Этот тип не очень подходит для частных домов, стиль которых подразумевает под собой симметрию. Однако, данная конструкция прекрасно подойдет для строений башенного типа, либо же беседок.

Формы с большим количеством углом будут украшением любого дома, так как подобные чертежи весьма сложны, сделать проект крыши лучше квалифицированному специалисту.

Все это из-за многоуровневой системы стропил, которая подразумевает под собой огромное количество элементов: коньки, енды, ребра.

Устройство плоской крыши из монолитного бетона

В этом случае в качестве опорных балок рекомендуется использовать двутавровые стальные балки.

Первым делом рассчитывается пролет крыши. Если он равен 5 м, то используются балки в 15 см. Говоря на профессиональном строительном языке – это «пятнадцатый двутавр».

Для создания монолитной крыши, рекомендуется использовать бетон марки 250. При создании бетонного раствора на месте строительных работ, целесообразно использовать бетономешалку. В противном случае, вы вряд ли достигнете правильной консистенции раствора. Для получения бетона для плоской крыши, необходимо смешать щебенку с частицами 20 мм и цемент, марки ПЦ–400.

При расчете составляющих придерживайтесь следующих правил: на восемь ведер щебня – три ведра цемента, 4 ведра песка, а также два ведра воды. Если воды будет недостаточно – можно добавить еще, это не критично.

Утепление плоской крыши пенобетоном, смотрите на видео:

Далее, осуществляется крепление досок на нижние балочные полки. На сухую поверхность досок настилается рубероид. Затем, поверх укладывается армированная сетка периодического профиля. Диаметр этого элемента не должен быть меньше 1 см. Величина ячеек при этом – 20х20 см.

Чтобы не проводить ремонт плоской крыши, места накладки прутьев сетки закрепляются с помощью вязальной проволоки. Возможен вариант с использованием клея. В конечном счете, сетка не должна соскальзывать при заливании стяжки.

Для полного покрытия бетонным раствором, внизу сетки обычно раскладываются мелкие части щебня. Благодаря этому, оставляется зазор в 4 см. Он необходим для разграничения сетки и слоя рубероида. Заливка производится в проемы между балками. Напомним, их толщина должна составлять не менее 15 см.

После всех действий, бетон накрывается пленкой из полиэтилена. Это особо актуально, если работы проводятся при высокой температуре. Накрыв поверхность, вы предотвратите испарение влаги из бетонного раствора. Это в свою очередь убережет от появления трещин верхний слой.

Под пленкой бетон должен находиться как минимум трое суток. Полностью высушив бетонную массу, насыпьте слой утеплителя. Не забывайте об уклонах. Следующее действие – создание стяжки и монтирование рулонного ковра.

Устройство плоской крыши из монолитного бетона

В этом случае в качестве опорных балок рекомендуется использовать двутавровые стальные балки.

Первым делом рассчитывается пролет крыши. Если он равен 5 м, то используются балки в 15 см. Говоря на профессиональном строительном языке – это «пятнадцатый двутавр».

Для создания монолитной крыши, рекомендуется использовать бетон марки 250. При создании бетонного раствора на месте строительных работ, целесообразно использовать бетономешалку. В противном случае, вы вряд ли достигнете правильной консистенции раствора. Для получения бетона для плоской крыши, необходимо смешать щебенку с частицами 20 мм и цемент, марки ПЦ–400.

При расчете составляющих придерживайтесь следующих правил: на восемь ведер щебня – три ведра цемента, 4 ведра песка, а также два ведра воды. Если воды будет недостаточно – можно добавить еще, это не критично.

Утепление плоской крыши пенобетоном, смотрите на видео:

Далее, осуществляется крепление досок на нижние балочные полки. На сухую поверхность досок настилается рубероид. Затем, поверх укладывается армированная сетка периодического профиля. Диаметр этого элемента не должен быть меньше 1 см. Величина ячеек при этом – 20х20 см.

Чтобы не проводить ремонт плоской крыши, места накладки прутьев сетки закрепляются с помощью вязальной проволоки. Возможен вариант с использованием клея. В конечном счете, сетка не должна соскальзывать при заливании стяжки.

Для полного покрытия бетонным раствором, внизу сетки обычно раскладываются мелкие части щебня. Благодаря этому, оставляется зазор в 4 см. Он необходим для разграничения сетки и слоя рубероида. Заливка производится в проемы между балками. Напомним, их толщина должна составлять не менее 15 см.

После всех действий, бетон накрывается пленкой из полиэтилена. Это особо актуально, если работы проводятся при высокой температуре. Накрыв поверхность, вы предотвратите испарение влаги из бетонного раствора. Это в свою очередь убережет от появления трещин верхний слой.

Под пленкой бетон должен находиться как минимум трое суток. Полностью высушив бетонную массу, насыпьте слой утеплителя. Не забывайте об уклонах. Следующее действие – создание стяжки и монтирование рулонного ковра.

Пошаговая инструкция по монтажным работам

Сразу следует оговориться, что возможные ошибки при сооружении кровли своими руками исправить будет сложно

Поэтому важно четко продумать последовательность действий и проверять качество исполнения каждого узла.. Изначально нужно выполнить следующее:. Изначально нужно выполнить следующее:

Изначально нужно выполнить следующее:

Сделать армопояс, который увеличивает жесткость и прочность здания. Сооружается он по периметру строения и особенно актуален для домов из легких бетонов и поризованных блоков. При его устройстве нужно предусмотреть установку шпилек для последующего крепления мауэрлата.

Фото 9. Готовая опалубка под заливку армопояса с армирующим каркасом и шпильками для монтажа мауэрлата

Определить длину стропил. Для этого следует подготовить 2 длинные доски (стандартная длина 6 м) и временно закрепить их к вертикальным опорам на двух противоположных стенах. Затем путем их подъема и опускания можно найти подходящее положение и высоту будущей стропильной конструкции. Лучше всего если длина стропил будет до 6 м, поскольку более длинных пиломатериалов в свободной продаже нет – их придется наращивать самостоятельно.

Технология устройства стропильной системы кровли предполагает необходимость неукоснительного соблюдения последовательности действий и всех рекомендаций. Это обеспечит надежность и долговечность не только самой крыши, но и здания в целом.

Установка мауэрлата

Мауэрлат представляет собой деревянный брус, который выступает в качестве крайней нижней опоры для стропил и укладывается сверху по периметру наружных стен. Основная его функция – распределение сосредоточенных нагрузок от точек опирания стропильных ног по все площади верхней части стеновой конструкции. Также он служит для привязки крыши к несущим стенам здания.

Фото 10. Мауэрлат, установленный на газобетонной стене поверх армопояса и закрепленный шпильками

При устройстве покрытия кровли учитывайте, что в деревянных и каркасных домах установка мауэрлата не требуется. В брусовых и бревенчатых зданиях в качестве этого элемента выступает верхний венец. Однако и техника крепления в этом случае более сложная – применяются специальные скользящие опоры. Это необходимо для обеспечения возможности небольшого смещения стропильной системы без деформации и разрушения при усадке стеновых конструкций.

Рисунок 11. Крепление стропил с помощью скользящего крепежа

В каркасных строениях мауэрлатом служит верхняя обвязка, которая фиксируется к вертикальным опорам каркаса с запилом специальными перфорированными углами, скобами или гвоздями.

Рисунок 12. Варианты крепления стропил к верхней обвязке в каркасном строении

Монтаж мауэрлата на кирпичные стены может выполняться с помощью шпилек, анкерных болтов и скоб. При использовании скоб один их край крепится к мауэрлату, а второй к деревянному бруску, который закладывается с внутренней стороны стены в кладку на высоте 3-4 рядов от верхней обвязки.

Фото 13. Крепление мауэрлата к стенам с помощью скоб

При креплении мауэрлата шпильками и анкерами используется крепеж диаметром не менее 10 мм.

Фото 14. Схема крепления мауэрлата с помощью шпилек
