Как соединить полиэтиленовые трубы
Существует несколько способов соединения полиэтиленовых труб для водопровода. Это можно осуществить сваркой или используя соединительные муфты. Выбор той или иной методики должен осуществляться, прежде всего на основании того, какое соединение необходимо сделать – разборное или неразборное.

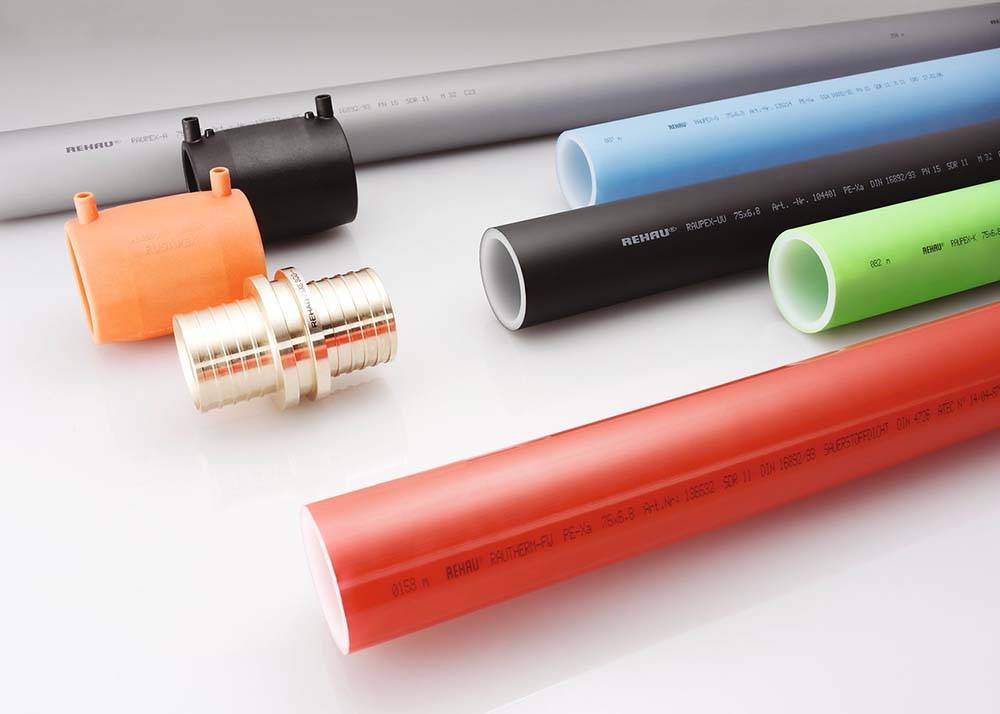

Электромуфтовая сварка
Первоначально необходимо подготовить две трубы, зачистив их внутри, предварительно выровняв концы и обезжирив внешнюю поверхность. Затем трубы следует сцепить вместе и зафиксировать в позиционере. Как только это будет сделано, к муфте нужно подключить электронагреватели сварочного оборудования.
Процесс соединения труб осуществляется в автоматическом режиме. Это происходит в тот момент, когда к муфтам поступает ток. Из-за этого полиэтилен нагревает и расплавляется. Как только через специальные отверстия начнет выступать материал, следует перестать подавать электричество в зону. После этого остается только лишь охладить изделия естественным способом.
Соединительные муфты
Для того чтобы соединить две полиэтиленовых трубы посредством муфт, никаких дополнительных сантехнических инструментов не требуется. Достаточно иметь при себе только лишь гаечных ключ. На один его конец нужно надеть гайку, которая предварительно было снята с фитинга. Приступать к работе можно лишь в том случае, если на трубе была сделана фаска под углом в 45 градусов.
Для того чтобы упростить процесс ввода в фитинг, заготовку можно обработать при помощи мыльного раствора или же специальной трубной смазки.
Как только заготовки будут помещены в фитинг на необходимую длину, следует затянуть гайку. Этот процесс можно осуществить либо гаечным ключом, либо собственными руками. В первом случае стоит быть максимально осторожным. Обеспечивая герметичность, ни в коем случае не нужно перетянуть гайку.
Сварка встык
Сварку полиэтилена производят с помощью так называемых «утюгов»- аппаратов для стыковой сварки. Поэтому она не часто применяется домашними мастерами. Первоначально необходимо осуществить оплавление концов двух изделий. Затем нужно произвести их нагрев до определенной температуры. Давление на данном этапе оказывать не требуется. Далее следует убрать нагревательный элемент от сварки и быстро соединить две трубы до того момента, пока они не потеряли полученную тепловую энергию.
Температура плавления полиэтилена составляет 270 градусов по Цельсию. Если правильно осуществить их монтаж, можно достичь однородного соединение, прочность которого будет равно 80-90 % прочности монолита.
Процесс осадки полученного стыка происходит сразу же после охлаждения изделий. Потеря температуры должна осуществлять естественным способом. Принудительно ее понижать специалисты не рекомендуют.

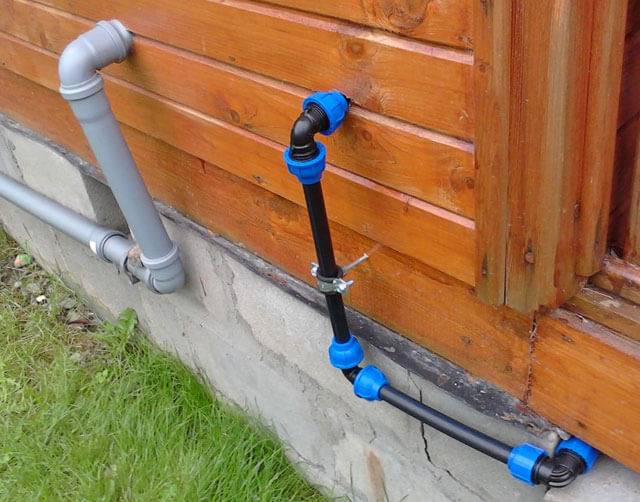

Виды разъемных фитингов
Большинство разъемных фитингов не требуют специального инструмента и хорошо подходят для монтажа в домашних условиях. Наиболее распространенными являются:
- переходники (цанга-гайка, цанга-штуцер, цанга-цанга);
- тройники (две цанги-гайка, две цанги-штуцер, три цанги);
- евроконусы;
- крестовины;
- уголки;
- водорозетки.
Разъемные фитинги существенно экономят время монтажа полиэтиленовых труб, обеспечивая их надежное соединение и длительную эксплуатацию.
Проектирование системы водоснабжения
Чтобы монтаж водопровода из полипропилена своими руками на даче или в квартире прошел грамотно и без казусов, составляется подробная схема разводки, соединения и крепления труб. При составлении данной схемы необходимо по возможности избежать лишних изгибов, деталей и постараться организовать наименьшую протяженность трубопровода.
Водопровод в квартире своими руками из полипропилена можно организовать двумя способами: закрытым или открытым. Первый считается наиболее распространенным, но сложным. Здесь потребуется точный расчет и профессиональное исполнение. Большая часть трубопровода в данном случае должна выполняться без стыков. Хоть сварка в местах стыков и не снижает надежности всей системы, но такие участки все-таки лучше оставлять открытыми. Это необходимо для профилактических работ и регулярного осмотра.
Другое дело — открытая разводка. При выборе данного варианта трубы тоже можно сделать менее «заметными», если проложить их по углам помещения в вертикальных плоскостях, а по уровню пола — в горизонтальных.
Важными преимуществами открытой разводки являются:
- легкость в обслуживании;
- простота монтажа;
- возможность в любое время заменить часть системы в случае ее протечки.
Виды применяемых фитингов
Чтобы правильно совершить сборку трубопровода из пластиковых труб своими руками, необходимо иметь информацию об основных видах фитингов. Также нужно знать, что часто одинаковые по функциям данные изделия у разных производителей хоть и незначительно, но отличаются. Не следует забывать о кранах с фильтрами, устанавливаемых путем вваривания в водопроводную конструкцию.
Фитинги бывают двух видов:
- резьбовые – разъемные и неразъемные;
- изделия, применяемые для соединения между собой прямых отрезков пластиковых труб.
Следует знать, что:
- Муфты используют при обустройстве перехода трубы из пластика с одного на другой диаметр, при сращивании прямых участков трубопровода, при необходимости перейти на соединение с резьбой.
- Угольники задействуют для создания поворота пластиковой магистрали на 45 или 90 градусов.
- Тройники нужны для ответвлений или соединения труб.
Соединение пластиковых труб с помощью соединительных муфт
Работа выполняется в следующей последовательности:
1. Торцы труб, подлежащих соединению, подрезаются перпендикулярно оси изделия, и с них снимается небольшая фаска, чтобы при окончательной сборке торцы труб не соскребали с внутренней стенки муфты нанесенный клей.
2. Соединяемые трубы вставляются в муфту с двух сторон до их соприкосновения торцами примерно в середине соединительного изделия и на них ставятся метки, обозначающие глубину захода трубы в муфту.
3. Поверхность труб от торца до метки покрывается специальным клеем, обладающим также герметизирующими свойствами. Им же необходимо промазать также внутреннюю поверхность соединительной муфты.
4. Затем трубы, обмазанные клеем, вновь вставляются в муфту до упора друг в друга и поворачиваются в противоположные стороны на 90 градусов для более равномерного распределения клеевого состава по соединяемым поверхностям.
5. Собранный на клею узел необходимо оставить в покое на время, указанное в инструкции по применению клеящего состава. Обычно оно составляет 10-15 минут. Пользоваться трубопроводом лучше через 24 часа после завершения соединительных работ.
Подготовительные работы перед началом монтажа
Перед началом установки нового окна нужно провести демонтаж старого. Делается это поэтапно. Сначала из оконной рамы вынимают стекло, предварительно поддев стамеской штапики, которые его держат. Если этого не сделать во время монтажа стекло может разбиться и поранить вас. Далее нужно распилить раму. Сделать это можно как с помощью обычной пилы, так и с применением болгарки. Однако, стоит помнить, что болгарку можно применять лишь при наличии алмазного диска или диска по бетону. Во избежание травматизма категорически запрещается использовать диски по дереву и металлу. Распилив раму на части можно приступать к её демонтажу, вооружившись при этом перфоратором, ломиком или же гвоздодером.
Следующий этап заключается в удалении старого подоконника и отлива. Если они деревянные, то для демонтажа применяют тот же принцип что для рамы. Подоконник или отлив нужно распилить на несколько частей и вытащить их одна за одной. С бетонным подоконником дела обстоят несколько сложнее. Удалить его можно лишь предварительно разбив на части при помощи отбойного молотка.
Избавившись от старого окна можно приступать к финишным подготовительным работам. Оконный проем нужно тщательно очистить от строительной пыли и мусора, образовавшегося в процессе демонтажа. Сделать это можно с помощью обычного пылесоса. Также стоит убрать остатки старого утеплителя и монтажной пены.
После всех проведенных работ поверхность оконного проема нужно обработать грунтовкой. Далее в нижней части будущего окна устанавливается так называемый подставочный профиль, к которому в дальнейшем будет крепиться сам стеклопакет. Закрепляется профиль с помощью монтажной пены.
Общие особенности монтажа
Начинающему сантехнику может показаться, что процесс монтажа трубопровода из полипропилена сложен, но это не так. Перед работой необходимо будет подготовить все необходимые материалы. Их вид и количество легко определяется по предварительно составленному проекту сооружения.
Если подобные работы выполняются впервые и опыт сварки еще очень мал, стоит купить все «с запасом» на случай возможной порчи.
Начинать укладку водопровода следует не от его начала, как это может показаться, а от точек водоразбора. Закрепление к приборам-потребителям воды производится при помощи подходящих по размеру переходников с резьбовым соединением.
Перед каждым сантехническим прибором настоятельно рекомендуется устанавливать шаровый запорный кран, который позволит при необходимости быстро отключать подачу воды.
От потребителя ветка уходит к коллектору или к следующей точке водоразбора. Это зависит от типа разводки. В любом случае труба укладывается так, чтобы ее можно было без проблем отремонтировать. Для этого ее закрепляют так, чтобы расстояние между стеной и деталью составляло не меньше 20 мм.
Крепежные клипсы размещают на расстоянии не более 1,5 м одна от другой, а так же на каждом угловом соединении и на поворотах.
Важно постараться свести к минимуму количество прохождений труб сквозь перегородки или стены. Каждый из таких проходов должен быть обустроен при помощи специального стакана, внутрь которого укладываются трубы
Когда ветка будет подтянута к коллектору, выполняется ее подключение. При этом нужно помнить, что перед соединением с выходом коллектора по возможности максимально близко к нему необходимо поставить запорную арматуру.
Каждая ветка водопровода соединяется со «своим» выходом коллектора. Это справедливо как для трубопровода с холодной, так и для магистрали с горячей водой.
Если количество выходов на гребенке больше, чем это необходимо, лишнее можно отрезать. После этого на открытую деталь приваривается заглушка. В случае, когда выходов, наоборот, не хватает можно дополнительно приварить угольник-муфту.
Лучше всего, чтобы она уже была с переходом на нужный в работе диаметр. При желании можно сделать самодельный коллектор с нужным количеством выходов, сварив его из нескольких фитингов.
На последнем этапе монтажа пластикового водопровода подготовленные и подключенные к коллекторам ветки собираются в единую систему. Рассмотрим типичный вариант такой конструкции. Ее начало приходится на участок врезки в централизованную магистраль.
Если речь идет об автономной системе, то ее началом будет считаться место подключения к скважине, колодцу или другому источнику воды. В первом случае сразу после участка врезки устанавливаются водяные счетчики.
Система подводится к дому, выполняется ее ввод в здание, а дальше проводится монтаж внутреннего пластикового водопровода. На участке ввода трубы в дом или в квартиру обязательно устанавливается фильтр грубой очистки. Его будет вполне достаточно, чтобы избавиться от самых крупных частиц загрязнений, присутствующих в воде. Далее перед каждым бытовым и сантехническим прибором желательно установить еще фильтры.
На кухне обычно устанавливается очистное оборудование подходящего для конкретных условий типа для получения питьевой воды. Если планируется организация подогрева воды, то после фильтра грубой очистки следует поставить тройник. Он будет разделять поступающий поток воды на две ветки. Первая будет холодной, вторая – горячей.
Трубу с холодной водой сразу же после тройника нужно соединить с соответствующим коллектором. Он в свою очередь соединяется с разводкой, идущей по зданию. Ответвление, по которому будет двигаться горячая вода, сначала подключается к нагревательному прибору. Сделать это нужно точно по инструкции.
Далее монтируется коллектор для горячей воды. Все остальное – аналогично «холодному» трубопроводу.
Метод склейки
Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.
Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.
Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.
Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.
Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.
Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно
Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью
Как правильно установить смеситель в ванной: монтаж своими руками (с видео)
Для смешивания горячей и холодной воды предназначены смесители. Вода поступает из соответствующих водопроводных труб. Выделяют 5 видов смесителей — однорычажные, двухвентильные, сенсорные, бесконтактные и термостатические.
Однорычажный смеситель — это обычный смеситель с одним рычагом посередине. С его помощью можно отрегулировать напор воды (движение рычага вверх-вниз), а также переключить кран с холодной воды на горячую (движение вправо-влево).
Двухвентильный смеситель едва ли не самая распространенная модель с двумя кранами по бокам. С помощью одного из них включается горячая вода, а с помощью другого — холодная. При монтаже таких смесителей в ванной своими руками учитывайте, что, к сожалению, такие сантехнические элементы не отличаются долговечностью, ремонтировать их приходится часто.
В зависимости от вида смесителя схема разборки различается. Двухвентильный кран с широкой основой разбирается, начиная с кранов, затем необходимо открутить гайки, соединяющие раковину и смеситель.
У смесителя — «елочки» крепление расположено посередине. Чтобы снять такой смеситель, необходимо свинтить гайку с втулки с резьбой. На однорычажном смесителе крепление расположено также посередине. Для его демонтажа достаточно свинтить гайку со шпильки.
Сенсорным смесителем можно управлять с помощью специальных сенсорных кнопок. Несмотря на красивый и современный вид, такие смесители, к сожалению, также часто ломаются.
Перед тем как установить смеситель, необходимо заранее сделать выводы горячей и холодной воды в стене. Внутренняя резьба должна составлять 72 дюйма, а расстояние между осями — в пределах 15 см. Точная подгонка, как правило, выполняется при непосредственной установке смесителя, для этого накручиваются переходные эксцентрики.
Высоту расположения смесителя выбирает сам мастер исходя из типа смесителя, встроенных функций, длины носика и т. д. После этого можно приступать к монтажу смесителя. Сначала на стояке перекрываются запорные вентили подачи воды, а с выводов откручиваются заглушки.
Эксцентрики накручиваются с помощью гаечного ключа. Монтаж смесителя заканчивается накручиванием декоративных чашек.
Посмотрите видео «Монтаж смесителя в ванной своими руками», чтобы лучше понять, как выполняется эта работа:
https://youtube.com/watch?v=-wfy1e6wm0A
Далее вы узнаете, как правильно установить мойку на кухне и раковину в санузле.
Сшитый полиэтилен
Впервые этот материал стали использовать в 70-х годах, и до сих пор сшитый полиэтилен (РЕХ) является одним из популярных материалов, служащих для обустройства трубопроводов.
РЕХ обладает исключительными свойствами:
- Материал способен выдерживать повышенный температурный режим (определенные образцы – до +110 градусов)
- Долгая эксплуатация
- Способен восстанавливать свою форму в случае деформации
- Не повреждается в случае заморозки и разморозки жидкости в системе
- Устойчив к большинству агрессивных сред
Минусом сшитого полиэтилена является то, что его нельзя применить на открытом воздухе (высокий коэффициент теплового расширения и ультрафиолетовое излучение). Также необходимо использование специальных фиксаторов, что влияет на итоговую стоимость.
Также преимуществом является простота монтажа данного вида пластиковых труб. Понадобятся:
- Гидравлический пресс
- Расширитель
- Специальные фитинги и ножницы
- Плоскогубцы
Отрезаете нужную длину и надеваете гайку. Затем разрезное кольцо. Вставляем в трубу соединительный фитин и затягиваем при помощи гаечного ключа гайку. Монтаж готов!

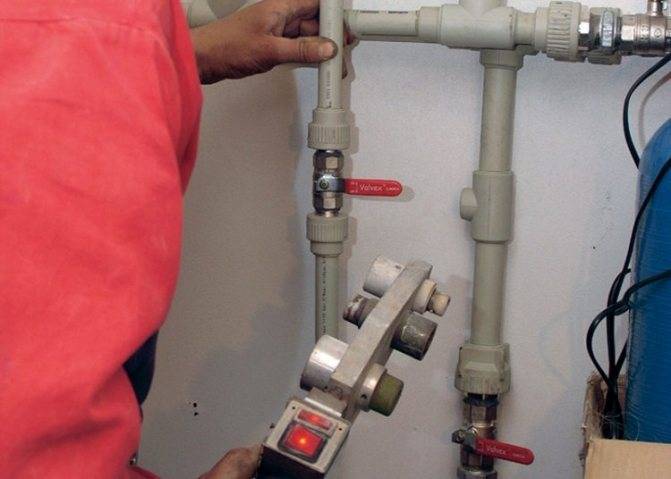

Выполнение монтажа методом сварки
Прокладка коммуникаций данным способом происходит в такой последовательности:
- После того, как при помощи особых ножниц отрезан кусок трубы необходимого размера, с его края снимают фаску под углом 45 градусов. Прочитайте, как отрезать трубу под 45 градусов, чтобы все получилось идеально.
- Подготовленный отрезок изделия устанавливают на насадку паяльника, то же самое делают с соединительным фитингом, который помещают на вторую насадку.
- Затем детали нагревают до заданной температуры, обычно она составляет около 270 градусов, после чего их быстро снимают с насадок и соединяют.
- Потом место стыковки должно остывать в течение нескольких минут. В принудительном порядке данную процедуру делать не следует, поскольку это самым негативным образом отразиться на качестве шва.
- Согласно проектной документации нужно проложить коммуникации, соединяя при этом в определенной последовательности все ПЭ трубы с фитингами и отопительными радиаторами. Спайку завершают на выходном элементе у нагревательного котла.
- После того, как система заполнена водой, включают отопительный агрегат. Все места соединения тщательно проверяют на наличие протечек. Если все исправно, на котле выставляют величину давления и выпускают воздух из радиаторов.
Канализационная система из ПП труб
Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.
Трубы из полипропилена
Внутренняя канализация
Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.
- Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
- Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
- Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
- Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
- Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.
Наружная канализация
Трубы канализационные наружные
Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.
Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.
Прокладка канализационных труб
Прокладка канализационных труб
Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.
Прокладка наружной канализации
Шаг четвертый. Прокладывается трубопровод
Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться
Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:
- авто- и Ж/Д дорог;
- трубопроводов в подвалы;
- магистралей к рабочим колодцам.
Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.
Стыковка труб из металлопластика
Соединение металлопластиковых трубных изделий также можно выполнить своими руками, используя один из трех способов:
- Соединение с помощью компрессионных фитингов подразумевает выполнение следующих действий: на цангу надевают конец трубы, закрепляют компрессионным кольцом и сдавливают зажимной гайкой.
- Соединение фитингами обжимного типа предполагает сжимание кольца на конце фитинга посредством специального пресса.
- Стыковка пуш-фитингами является новым способом соединения, для выполнения которого не требуются никакие инструменты. Этот метод может стать ответом на вопрос, как соединить пластиковые трубы без пайки.
Независимо от выбранного способы соединения металлопластиковых труб инструменты все-таки стоит приготовить. В частности понадобится труборез, который можно заменить обычным монтажным ножом, и калибратор, в качестве которого может выступить любой цилиндрический предмет определенного диаметра.
Наибольшей популярностью пользуется соединение металлопластиковых труб с использованием компрессионных фитингов, которое подразумевает выполнение следующих действий:
Аналогичным образом выполняют соединение всех элементов водопровода. Подобный монтаж характеризуется одним достоинством: минимальный набор инструментов для работы, который бывает под руками у любого хозяина. К тому же это единственный вариант, позволяющий получить разъемное соединение, необходимое в некоторых ситуациях.
Соединение труб из полиэтилена
Полиэтиленовые трубы можно соединять, используя один из следующих вариантов:
- С помощью компрессионных фитингов.
- Сварка посредством электромуфты.
Соединение компрессионными фитингами выполняется по аналогии с металлопластиковыми трубами, но в определенной последовательности:
- Трубу обрезают и снимают фаску.
- На трубу надевают зажимную гайку.
- За ней следует цанга.
- Далее по очереди надевают упорное и уплотнительное кольцо.
- Трубу вставляют в корпус фитинга, сдвигают на край все детали и затягивают гайку.
Такой способ чаще всего используют при сборке бытовых оросительных систем в загородных домах или на дачном участке.
Соединение металлопластиковых труб в бытовых водопроводах выполняется при помощи сварки электромуфтой. Следовательно, для выполнения работы нужно иметь специальное сварочное устройство и электромуфта, имеющая диаметр в соответствии с сечением соединяемых элементов.
Процедура сваривания подразумевает выполнение следующих действий:
- Подготовка поверхности соединяемых элементов. Для этого специальным скребком снимают верхний слой трубных изделий и обезжиривают очищенное место.
- Концы соединяемых элементов вставляют в электромуфту, при этом стык должен располагаться точно в ее середине.
- Электромуфта присоединяется к сварочному аппарату и спирали внутри нее начинают нагреваться. В результате полиэтилен начинает плавиться и происходит сваривание краев трубных элементов.
Аппарат для такого типа сварки имеет очень высокую цену, поэтому, если не предполагается его дальнейшее использование, лучше взять устройство в аренду на несколько дней, чем тратить большую сумму для его одноразового использования.
Причины использования разнородных материалов
Обычно при прокладке водопроводных, канализационных или других систем строители стараются применять один и тот же материал. Однако в некоторых случаях не обойтись без комбинированных конструкций. Наиболее частыми причинами служат следующие.
Плановая замена и срочные ремонтные работы. Чугунные коммуникации, которыми оснащены дома, построенные несколько десятков лет тому назад, постепенно выходят из строя. Со временем металлические элементы подвергаются коррозии или засоряются, из-за чего им требуется их плановая либо аварийная замена.
Вполне естественно, что в этом случае старые чугунные или стальные трубы заменяются на полимерные, которые отличаются меньшей стоимостью и легкостью в монтаже.
В старых домах с давно проложенными коммуникациями к металлическим (обычно чугунным) стоякам часто подсоединяются современные полимерные трубы
Строительство. Процесс индивидуального или общественного возведения домов связан с прокладкой теплотрасс, канализации, подводки водоснабжения. Часто монтажом различных систем занимаются разные организации, из-за несогласованной работы которых на стройку поставляются несколько видов труб – как из металла, так и из пластика.
Особые случаи. В некоторых ситуациях совмещение разнородных материалов – насущная необходимость, например:
- подключение трубопровода к технологическому оборудованию, высокую температуру которого не могут выдержать легкоплавкие пластмассовые изделия;
- прокладка магистрали в зонах, подвергающихся повышенным нагрузкам, например, под оживленными дорогами или при выезде из гаража. В этом случае на сложных участках укладываются более прочные металлические элементы, а на остальных – полимерные.
Как мы видим, необходимость в совмещении разных видов труб возникает достаточно часто.
Устройство труб из металлопластика и их плюсы
Изделия такого типа состоят из трёх основных слоёв и двух прослоек, изнутри наружу:
- Слой из молекулярно уплотнённого или сшитого полиэтилена.
- Клеевая прослойка между внутренним слоем и алюминиевой фольгой.
- Алюминиевый слой.
- Прослойка клея, соединяющая алюминий и внешний слой полимерного вещества.
- Наружный пластиковый слой.
Преимущества изделий из этого материала:
- сравнительно небольшой, по сравнению с металлическими элементами, вес, сильно облегчающий все операции по обслуживанию, плановому или внеплановому ремонту, демонтажу и монтажу металлопластиковых труб;
- отсутствие угрозы коррозии, поскольку внутренний и внешний слои изделий изготавливаются из неразрушающейся под воздействием воды пластмассы;
- благодаря армированию алюминием, коэффициент линейного расширения очень невысок;
- следствием из предыдущего пункта служит возможность не выдерживать во время расчётов и подготовки продукции к монтажу идеальную точность.
Среди недостатков металлопластиковых труб можно выделить следующие:
- их механическая прочность и устойчивость к перегрузкам всё же меньше, чем у металлических элементов;
- верхние пороги рабочих температуры и давления также не столь высоки.
Монтаж водопровода
Монтаж водопровода необходимо начинать от стояка – водопроводной трубы основной системы водоснабжения. Поэтому важный момент монтажа – это соединение пластиковой трубы с трубой металлической, которая относится к основному стояку дома.
Соединение пластиковой водопроводной трубы с металлической
Для соединения металлической и пластиковой деталей необходим специальный переходник, одна сторона которого гладкая – для пластика, а вторая – с нанесенной резьбой – для металла.
Специальный переходник с резьбой для металла и гладкой муфтой для пластика
Подобные фитинги имеют стандартные размеры и подбираются легко.
Если пластиковые трубы для водоснабжения будут соединены с резьбой запорного шарового крана или на трубе, где уже есть подходящая резьба, то достаточно обеспечить непроницаемость будущего соединения – герметизацию.
Совет: Если на металлической трубе водопровода резьба кажется ненадежной, то необходима новая резьба.
Для герметизации лучше походит пакля (для большего эффекта его можно пропитать краской или олифой). Лента фум нередко подвергается критике, поэтому её советуют не все специалисты.
Последнее – приварить гладкую часть специального фитинга к полипропилену или соединить её при помощи фитинга – к металлопластику.
Сборка водопровода труб из пластика похожа на детское конструирование, но только с большей долей ответственности, поэтому постоянно необходимо сверяться и со схемой, подготовленной заранее, и с размерами каждого участка трубы.
Первый шаг одинаков как для работы полипропиленом и сваркой, так и для соединения металлопластиковых частей при помощи металлических фитингов.
Для начала необходимо отрезать 1-2 части трубы, примерить их относительно друг друга и относительно схеме на стене в целом.
Совет: Прежде чем воспользоваться ножницами для разрезания пластиковых труб, необходимо проверить длину и размеры каждой части трубы, обязательно учитывать те миллиметры и сантиметры, которые будут вставляться в фитинг и другие соединительные части кранов и счетчиков.
Для разрезания можно пользоваться и ножовкой, но ножницы для пластиковых труб упростят работу, так как позволяют осуществлять резку точно под углом 90 градусов и без нарушения покрытия, а это важно для качественного соединения как при сварке, так и при соединении при помощи фитингов
Сварка полипропиленовых труб
1.Подготовить аппарат, выбрать нужную насадку, надеть термозащитные перчатки.
Если никогда не работали с сварочным аппаратом, стоит потренироваться в соединении разных деталей, в том числе угловых, на отрезках, небольших участках «на черно».
2. Сварка полипропиленовых труб начинается с отчистки и выравнивания среза, это обычно не требуется, если для разрезания используются ножницы для резки пластиковых труб.
Сварка полипропиленовых труб
3. Когда сварочный аппарат нагреется, необходимо вставить фитинг и трубу почти до упора (2-3 мм желательно оставить) в разогретую насадку. Время, необходимое для нагревания полипропиленовых частей, зависит от аппарата и диаметра трубы.
4. Аккуратно вынуть части из насадки, плавно и ровно соединить их друг с другом, держа 5-10 секунд.
Соединение металлопластиковых труб при помощи фитингов
1. Для соединения труб из металлопластика сначала используются гайка и зажимной хомут фитинга: они одеваются на трубу,
2. Необходимо развальцевать трубу – расширить, отчистить её края (специальным калибратором).
3. Одеть трубу на патрубок (штуцер) фитинга и выровнять детали.
4. Уже надетые гайку и зажимной хомут начать закручивать на штуцер фитинга до характерных звуков потрескивания. Резких движений и нажима допускать в этом случае нельзя, чтобы избежать деформации трубы.
Соединение металлопластиковых через систему фитингов
Ровная линия и четкие углы – показатель качественной сварки и надежного соединения в обоих случаях.
При работе с водопроводом из пластиковых труб нет возможности проверить герметичность соединения, поэтому важная задача на уровне проектирования и монтажа – избежать лишних соединений и изгибов. Однако сделать хотя бы один дополнительный выход для возможных сантехнических приборов желательно, и в этом месте пригодятся пластиковые заглушки, используемые для профильных труб.
Последний этап монтажа водопроводной системы – закрепить трубы к поверхности стены при помощи специальных клипс. Напомним: клипсы для трубы с горячей водой должны быть чуть свободнее – с учетом возможного расширения от высоких температур.
Вообще водопровод из пластиковых труб, изготовленный с правильным соблюдением технологии, нисколько не уступает в качестве и надежности водопровода из стали или даже меди.
Пайка пластикового трубопровода
Для выполнения пайки труб необходимы машина для ручной сварки с комплектом насадок, роликовый труборез или ножницы, инструмент для зачистки концов изделий. Для соединения труб диаметром 16-50 мм используется аппарат мощностью 650 Вт, 63-110 мм – 1600 Вт.
Сначала нарезаются отрезки труб необходимой длины. Для этого применяются острые ножницы, которые не деформируют тонкостенное изделие. Перед пайкой комбинированных труб производится зачистка, при которой удаляется верхний пластиковый слой и средний алюминиевый.
Глубина сварки обозначается в соответствии с таблицей.
Таблица 1
| Диаметр труб, мм | Глубина сварки, мм |
| 16-25 | 13-15 |
| 32-50 | 16-20 |
| 63-110 | 24-32 |
Сварка должна выполняться в перчатках для защиты от ожогов. Температура паяльника составляет около 250 °С. Время нагрева также определяется по таблице.
Таблица 2
| Диаметр труб, мм | Время нагрева, с |
| 16-25 | 5-7 |
| 32 | 8 |
| 40 | 12 |
| 50 | 18 |
| 63 | 24 |
| 75 | 30 |
| 90 | 40 |
| 110 | 50 |
Сварку необходимо выполнять в быстром темпе, поскольку, если поверхность расплава охладится, то соединение получится недостаточно прочным. Необходимо следить за соосностью элементов. На заключительном этапе соединение фиксируется и выдерживается определенный период (соединение до 10 с, охлаждение – до 8 минут).
Чаще всего для монтажа пластиковых водопроводов применяют метод горячей сварки
Выводы и полезное видео по теме
С советами по устройству разводки и самостоятельному монтажу сантехнического оборудования можно познакомиться в следующих видеороликах.
Видео #1. Как сделать разводку из ПП труб:
Видео #2. Полезные советы по сварке ПП труб и монтажу сантехники:
В рамках данной публикации мы привели только общую информацию по замене сантехники и разводке труб – данная тема слишком обширна, чтобы быть полностью раскрытой в одной статье. Однако надеемся, что данный материал поможет вам в планировании и проведении ремонта в ванной комнате, выборе материалов и замене сантехнических приборов.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Нам интересны ваши рассказы о личном опыте в самостоятельной установке сантехнических приборов. Ждем сообщений с полезными фактами и вопросы по заинтересовавшим моментам.
