Как штробить стены под проводку

Чем штробят стены

Стандартное расположение светильников или розеток не всегда устраивает владельца квартиры. В этом случае встает вопрос об их переносе на другое место. Для этого необходимо проделать борозды или отверстия в стенах или потолочном перекрытии. В многоэтажных домах они выполнены из бетона или кирпича. Поэтому при необходимости штробить стены под проводку лучше заранее озаботиться тем, чтобы избежать большого количества пыли.

Проделать штробы в стене можно вручную, но при необходимости укладки кабеля большой длины это займет много времени. Поэтому лучше воспользоваться электроинструментом. Для работ такого рода используют:

  • перфоратор,
  • болгарку,
  • штроборез,

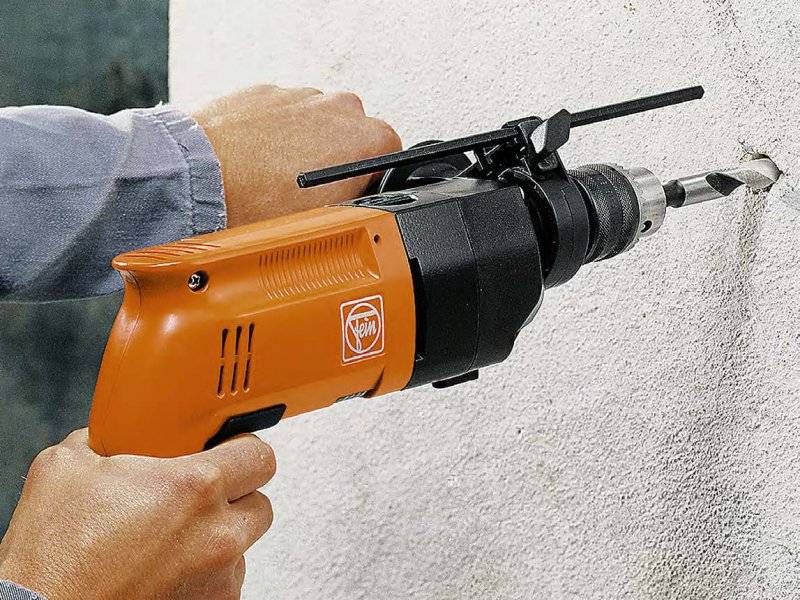

  • ударную дрель,
  • стаместку и молоток.

Использование перфоратора имеет целый ряд недостатков. Во-первых, инструмент производит много шума. Поэтому если работы ведутся в жилом помещении многоэтажки, придется договариваться с соседями. Процесс штробления перфоратором довольно трудоемкий и занимает много времени. К тому же полученные в результате углубления имеют неровный край. Традиционная «болгарка» с алмазным кругом дает отверстия с качественной кромкой, но сами углубления имеют неровную поверхность. Это создает риск повреждения проводки, к тому же в процессе образуется слишком много пыли.

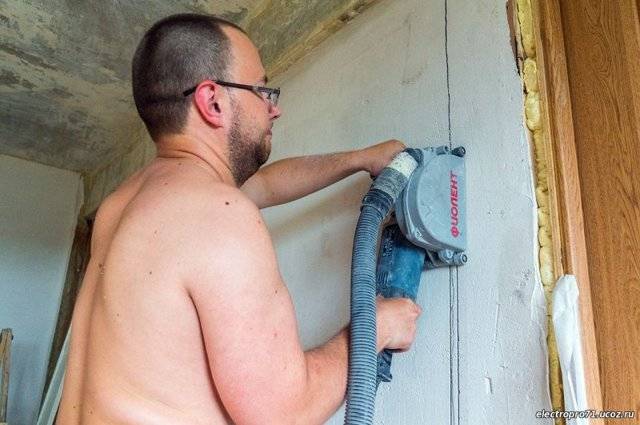

Идеальным вариантом будет штроборез. С его помощью быстро и легко можно проделать отверстия и борозды под электрический кабель. Этот инструмент осуществляет резку двумя дисками. Они изолированы кожухом, который перекрывает место соприкосновения с поверхностью. Это дает возможность пробить борозды разной глубины. Штробы получаются гладкими внутри, а их края остаются ровными.

При отсутствии электроинструмента, сделать штробу можно и вручную. С этой целью используют стамеску и молоток. Такой приём не подойдет для твердых материалов вроде силикатного кирпича или бетона. При помощи стамески в стене пробивают бороздку, которую затем углубляют и расширяют. Инструмент при этом держат в правой руке, параллельно поверхности, и ударяют по нему молотком.

Советы экспертов

В конце хочется отметить несколько нюансов, которые пропускают новички. Опытные мастера советуют не игнорировать эти моменты:

грунтовка выполняется в любом случае

Неважно, речь идет о заделке проводки или труб. Если кисточка не достает до некоторых участков, то состав можно нанести методом набрызга

Все манипуляции выполняются в перчатках, так как после высыхания грунтовку будет проблематично отмыть;
труба или проводка должны быть надежно зафиксированы в штробе, чтобы в ходе эксплуатации на месте не образовались трещины;
штукатурную смесь следует наносить елочкой. За счет этого сцепление смеси со стеной улучшиться;
убирать лишний раствор со стены рекомендуется широким шпателем. При этом орудовать им лучше под прямым углом.

Придерживаясь всех правил, можно быть уверенным, что работы по заделке штроб получатся успешными. И даже после нескольких лет эксплуатации штукатурка не потрескается и не отлетит. Разрушить ее может только целенаправленное действие, например, для ремонта проводки.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

  • Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).Так выглядит уже готовые штробы с проводкой. Примерно такой же план надо нарисовать на всех стенах
  • Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
  • Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
    • Отмечаем места расположения розеток/выключателей, светильников.
    • От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
    • В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
  • Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.Этот план нарисован в одной из программ
  • Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
  • Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

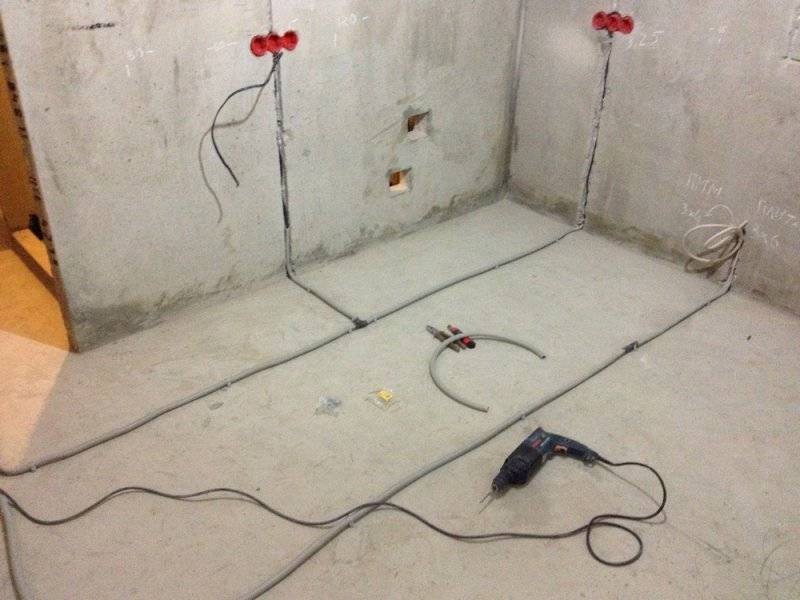

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

  • Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.Правила прокладки проводки — штробы только вертикально и горизонтально
  • Планировать надо так, чтобы не было пересечения канавок.
  • При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
  • От любого другого угла, дверного и оконного проема отступают не менее 10 см.
  • От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Общие правила штробления

подвесным потолком

Сразу хвататься за инструмент и начинать долбить поверхность стены — не лучшая идея. Сначала необходимо разработать план. Под планом здесь мы понимаем схему расположения всех новых розеток/выключателей, а также правильно соотнести материал стен и способ их обработки. В нормативной документации СНиП 3.05.06-85 описаны основные правила, в соответствии с которыми провода распределяются внутри стены. Этим сводом правил пренебрегать не в коем случае нельзя. Правила эти составлены еще в 1988 г., в соответствии с советскими строительными нормами.

Подробно рассматривать эти правила здесь мы не будем, но в интернете они находятся в свободном доступе, так что ознакомиться с ними по запросу «СНиП 3.05.06-85» не составит труда.

Мы ограничимся лишь тем, что назовем основные положения, чтобы передать самую суть этой работы.

  • штробление стен под проводку осуществляется только параллельно основным конструктивным элементам здания, другими словами — строго горизонтально/строго вертикально. Наклон возможен исключительно в том случае, если сами стены имеют определенный наклон. К примеру, такое возможно на мансардных этажах дома. При этом расстояние от плит перекрытия должно быть не больше 150 мм;
  • расстояние от оконных и дверных проемов до нашей борозды должно составлять, как минимум, 100 мм;
  • расстояние от газовых коммуникаций должно составлять от 400 мм;
  • ширина/глубина борозды должна быть не более 25 мм;
  • длина основной борозды не должна составлять более трех метров;
  • на пути от разводной коробки до выключателя/розетки должно быть как можно меньше поворотов. Если есть возможность обойтись без них, — тогда вообще замечательно;
  • из вышеназванных правил это следует, но, все же, на всякий случай отметим, что угол поворота должен составлять строго 90° (исключения — мансардные этажи, где стены располагаются в наклонном положении);
  • в несущих перекрытиях нельзя проделывать горизонтальные борозды.

Еще один актуальный вопрос, который нередко возникает на основании последнего пункта из нашего списка: можно ли вообще проделывать борозды в несущих стенах? Ответ здесь достаточно простой. Бурение несущих конструкций регламентируется правилами, в соответствии с которыми осуществляется перепланировка квартиры. В каждом регионе эти правила могут в незначительной степени отличаться, но согласно общепринятым нормам — штробить несущие стены запрещено.

Выполнять штробление по стыку между панельными плитами нельзя. Размечая стены под штробление, необходимо детально продумать, в каких местах квартиры и какая электрическая бытовая техника будет находиться после завершения ремонтных работ. Казалось бы, это очевидно, тем не менее, иногда возникают некоторые просчеты. Тогда появляется необходимость использования удлинителей/сетевых фильтров, а это, как минимум, не особо удобно. Кроме того, некоторые производители быттехники в принципе не рекомендуют подключать ее к удлинителям или сетевым фильтрам.

Теперь давайте перечислим способы штробления стен и дадим им краткую характеристику, а уже потом рассмотрим их более подробно:

  • молоток и зубило. Наследие предков каменного века. Самый примитивный, неудобный, долгий и сложный способ. Борозда выходит неровной. Полагаю, дальше комментировать не имеет смысла;
  • перфоратор/ударная дрель. Несравненно более удобный и быстрый способ, чем предыдущий, но при этом борозда выходит неровной;
  • болгарка. Штроба получается ровной, но в процессе работы образуется слишком много пыли, убрать которую впоследствии затруднительно даже с использованием промышленного пылесоса. Так что, если вы избрали болгарку, чтобы проделать борозды в стене, то сделать это лучше перед тем, как будет настелено напольное покрытие, выполнена финишная отделка потолка (и в комнате, где проводятся работы, и в соседних) и так далее;
  • штроборез. Этот инструмент как раз-таки и предназначен для проделывания борозд в стене. Штроба получается идеально ровной, при этом со строго заданной шириной/глубиной. Приобретать такой инструмент для одноразового использования нецелесообразно, а стоит он довольно дорого. Но вы можете прибегнуть к услуге «прокат инструментов», которая доступна в большинстве строительных супермаркетов, чтобы взять штроборез во временное пользование.

Полезные советы профессионалов

Как только канавки будут готовы, их очищают и покрывают грунтовкой. Удобнее всего пользоваться кистью, чтобы нанести состав в самых труднодоступных местах. Данную процедуру можно осуществить еще и после прокладки проводки. Кабель после монтажа не должен выступать над поверхностью. Его следует полностью утопить. Если сделать это не удалось, канавку нужно углубить с помощью электрического инструмента. Для того чтобы удостовериться в идеальной ровности, следует провести по поверхности шпателем. Если хотите задействовать в работе молоток и зубило, следует для начала попробовать эти инструменты на малом участке, чтобы убедиться в целесообразности данного процесса и оценить, сколько времени у вас займут работы на всей протяженности будущей штробы. Иногда в работе используются зубило и дрель. Этот способ хоть и является более эффективным, чем вышеописанный, но все равно признан большинством мастеров неудобным. Через каждые метр вам придется просверлить отверстие. Как только трасса будет готова, нужно будет зубилом выбить перемычки, на что уходит много времени, а борозда получается неровной. От потолка следует отступить 15 см. Кирпич в основе стен может быть любым, например, керамическим или силикатным. самым хрупким является белый, поэтому при штроблении к нему требуется особое отношение. Если в основе стен пористые или пустотелые блоки, мастер должен обладать определенными навыками. Стену можно легко повредить, если допустить небрежность. При необходимости укладки тонкого провода можно работать перфоратором. Канавка с его помощью хоть и получается неровной, но полностью закрывается на этапе отделки. Для этого можно использовать цементно-песчаную смесь. Со стен лучше удалить старую отделку, чтобы поиск места, где находятся провода, был облегчен. Обязательно сохраните полученную схему проводки, чтобы после декоративной отделки стен можно было вбить в стену крепеж и не задеть коммуникации. Наименее трудозатратно при работе с кирпичной стеной работать по шву. Удалить цементный раствор удастся без труда, а пыли почти не будет. Для вертикального канала лучше всего воспользоваться перфоратором, но заранее для него приобретаются разные насадки

При выборе этого инструмента для штробления важно поинтересоваться мощностью, которая должна начинаться от 600 Ватт. Обязательно в инструменте реверсивное вращение и опция удара

Поинтересуйтесь о регуляторе оборотов, особенно, если берете инструмент в аренду. Если штробление будет осуществляться по технологии проделывания отверстий и последующего удаления перемычек, то необходимо определить диаметр отверстий. Если это значение составляет 15 мм, то сначала задействуются сверла на 4 и 6 мм.

Если используется электрический инструмент, работать с ним необходимо, не перегревая двигатель. Это может произойти, если давить на оборудование или работать в непрерывном режиме в течение нескольких часов. Это особенно касается устройств бытового класса. А вот профессиональные аналоги готовы функционировать без передышки до нескольких часов.

Чем заделать штробу?

Наконец-то штроба сделана, все кабели уложены на место. Осталось только хорошо и качественно заделать углубление, чтобы потом приступить к финальной покраске. Итак, из чего состоит весь процесс:

  • Сначала борозду надо очистить тщательно очистить. Для этих целей подойдет, как строительный пылесос, так и веник от пыли.
  • Потом необходимо качественно загрунтовать борозду. Для этого следует обильно смачивать кисть грунтовкой и заделывать углубления не жалея материала.
  • Дождаться полного высыхания грунтовки.
  • Перед финальной стадией заделывания необходимо борозду смочить водой.
  • Непосредственно приступить к заделыванию одним из материалов – либо штукатурным раствором для кабелей (вариант – строительный гипс), либо монтажной пеной для труб.

Следуя этим несложным советам, заняться штроблением стен можно вполне самостоятельно. Главное – желания и немножко терпения!

Процесс штробления с разными инструментами

Теперь можно смело приступать к работе. Правда, манипуляции, которые вы будете производить, будут зависеть от того, на каком в итоге инструменте вы остановились. Предлагаем подробные схемы действий для всех 4 озвученных вариантов.

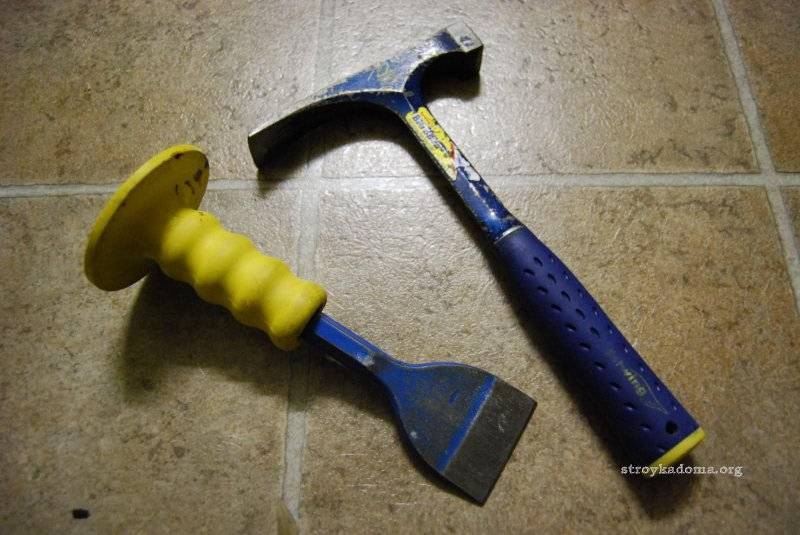

Штробим при помощи молотка и зубила

Выше мы отметили, почему данный способ является самым утомительным и неудобным. Однако если вы имеете дело не с бетоном, а с кирпичной стеной, то вполне можно удачно оформить штробы и таким элементарным способом. Что нужно делать?

  1. сперва выполните небольшие углубления по краям предполагаемой штробы;
  2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
  3. снимите верхний слой по уже отмеченной линии;
  4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
  5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
  6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после — зашпаклюйте.

Пользуемся перфоратором

Сейчас вы узнаете, как штробить стены, если под рукой у вас только перфоратор. В отличие от предыдущего рассмотренного способа при помощи этого инструмента можно успешно штробить не только бетонные и кирпичные стены, но также и . Все, что вам понадобится — широкий и короткий бур, а также лопатка. Это специальные насадки, без которых ваш перфоратор теряет практически всю свою полезность при выполнении данного процесса.

  1. по всей длине будущей канавки под проводку выполните отверстия глубиной 2,5 см, расстояние которое необходимо между ними соблюдать — минимум 1 см;
  2. при помощи лопатки выполните устройство штробы, старайтесь, чтобы лопатка не ставилась поперек канавки — иначе есть риск отколоть лишние фрагменты стены.

Все делается очень быстро, но как бы аккуратны вы ни были, полученная канавка будет носить несколько рваный характер.

Болгарка — быстро, но пыльно

Наличие болгарки под рукой помогает справиться с задачей максимально точно и красиво

Причем абсолютно не важно, бетонное ли перед вами основание, кирпичная гладка или даже хорошо оштукатуренная поверхность. Однако пыли от ее использования немерено

  1. приобретите алмазный диск — без него у вас ничего не получится;
  2. начните процесс с выполнения двух надпилов по всей длине штробы — соблюдайте параллельность и необходимые параметры: глубины и ширина от 2 до 2,5 сантиметров;
  3. удалите центральную часть при помощи зубила с молотком, также может помочь перфоратор.

В отличие от всех рассмотренных выше способов штробления использование болгарки с диском алмазного напыления позволяет добиться того, что итоговая канавка под проводку будет выглядеть идеально. А с пылью поможет справиться строительный пылесос — правда для этого необходимо заручиться поддержкой партнера, который будет держать пылесос включенным непосредственно во время выполнения штробления.

Используем штроборез

Подробно описывать процесс использования не имеет практического смысла — все и так лежит на поверхности. На следующем видео хорошо видно, как удобно и быстро получается штробить стены при помощи этого в некотором роде «волшебного» инструмента.

Правда, за так называемым волшебством скрывается продуманное техническое устройство:

  • два алмазных круга закрыты отдельным кожухом, который перекрывает точку соприкосновения со стеной;
  • регулируя положение кожуха, можно определить необходимую глубину штробы.

Единственный недостаток инструмента мы уже упоминали выше — высокая стоимость. Однако за удобство приходится платить, верно?
