Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Рекомендации по квартирному щитку

Теперь по конкретному вопросу, заданному Антоном. То есть, к приведенной схеме щитка произведем подбор автоматов.

Все кабели выбраны правильно, с хорошим запасом. И всё будет прекрасно работать, пока не возникнет перегрузка или КЗ в случае поломки в нагрузке или питающих кабелях. Выбираем автоматы, исходя из максимально надежной, безопасной и продолжительной работы электропроводки и нагрузок.

Ещё раз публикую присланную таблицу, только добавлю последнюю колонку с рекомендованными автоматами.

Рекомендации по выбору автоматов защиты в квартирный электрощиток. Красным выделены автоматы, рекомендованные к замене.

Развернутые комментарии. Также даю Вариант, в котором номиналы приведены к одному ряду с незначительным снижением надежности и с возможным увеличением нагрузки на группе.

Гр.1. Тут всё отлично, ничего менять не надо. Надеюсь, подключение через клеммы сделано надежно?

Гр.2. Ток кабеля 4,0 мм² с учетом запаса 70% берём 38х0,7=26А. Его прекрасно защитит автомат с номинальным током 20А. Поскольку увеличения тока при пуске нет, лучше взять автомат с характеристикой В. Подключение тоже обязательно через клеммы. Вариант – С25.

Гр.3. Самая проблемная группа. Почему электрики выбрали такой кабель при значительной нагрузке – потому что розетки жилой 4,0 мм² подключать проблематично. Для защиты кабеля нужен автомат С20, но это не позволит подключать всю плановую нагрузку. По любому, 42А через кабель 2,5  мм² пропустить не получится. Нужно теперь либо распределить нагрузку во времени, либо тянуть ещё линию к дополнительному блоку розеток, либо воспользоваться линией на варочную панель (Гр.2), либо линией духового шкафа (Гр.4). Вариант – С25, но кабель может работать с перегрузкой.

Гр.4. Мощность небольшая для такого кабеля, поэтому достаточно номинала С16. Вариант – С25, особенно если часть тока пойдёт для нужд розеток кухни.

Гр.5. В16. Вариант – С16

Гр.6. В16. Вариант – С16

Гр.7. Теплый пол. В16 или даже В10. Вариант – С16

Гр.8. Стиральная машина. С16. Вариантов нет.

Гр.9. Спальня. В16. Вариант – С16

Гр.10. Кабинет. В16. Вариант – С16

Гр.11. Кондиционер. С16. Вариантов нет.

Гр.12. Холодильник. С10. Вариантов нет.

Гр.13. Уголок. В10. Вариант – С10.

Гр.14. Аппаратура. В10. Вариант – С10, или С16, если возможно увеличение нагрузки, например включение пылесоса.

Гр.16. Проектор. В10. Вариант – С10 или С16.

Осталось неясным, как подключается освещение (через Гр.12?). Его лучше подключать через В10. Вариант – С10.

Как подключить несколько автоматов

Выбор схемы определяется особенностям конкретной электрической сети. Наиболее простой способ – установить одно УЗО сразу после счетчика. Более безопасный вариант – подключить защитные аппараты на индивидуальных линиях. При сбое одного устройства остальные останутся в рабочем состоянии. Реализация второй схемы требует использования габаритного щитка.

Простая схема

Схема подключения УЗО в однофазной сети с заземлением

На примере удобно рассмотреть однофазную схему, применяемую для большинства квартир многоэтажных домов. На входе установлен двухполюсный автомат включения, подсоединяющий УЗО. Шина «0» в электрощите обозначена маркировкой «N». Двухполюсное устройство защитного отключения подключено к двум однополюсным автоматам. Выход отдельных автоматов позволяет параллельно подвести нагрузки.

Фаза, подключенная к автомату включения, заходит на вход УЗО с выводом на рубильники. Нулевой выход с автомата направляется к соответствующей шине, затем на вход подключенного аппарата. Нулевой провод, выходящий из оборудования потребителя, направляется ко второй нулевой клемме. Наличие дополнительной шины «0» позволяет УЗО контролировать входящее и выходящее напряжение.

Если подключено два УЗО, латунных колодок потребуется три: основная шина нулевая с маркировкой N1 и бруски N2, N3 для устройств защитного отключения. Заземляют УЗО к дополнительному элементу электрощита – шине «P».

Трехфазная сеть

Трехфазная схема распределительного щита

Специальные сети включают трехфазное УЗО на 8 контактов или три однофазных. Принцип подключения аналогичен, но фазы А, В и С питают нагрузки под напряжением 380 В.

На отходящих ветках подключены однофазные УЗО с двумя полюсами. Для прикрытия тока утечки в диапазоне 10-30 мА перед УЗО вставляют отдельные автоматы. Однако в схеме после УЗО не допускается соединение рабочего нуля и заземления.

Комплектация электрощитов

Выбирать электрощит необходимо с учетом размещения деталей и блоков, количества установленных в помещениях точек электропотребления. Чем больше помещение, количество комнат, источников потребления, тем больше требуется коммутационных приборов, устройств защиты, контроля и учета установить в электрощите. Необходимо также предусмотреть резервные мощности, в случае увеличения потребления электроэнергии.

Электрощиты в стандартной комплектации оснащаются:

  • DIN – рейкой – специальной планкой для крепления приборов внутри щитка при помощи крепежных защелок. Рейка изготавливается из металла в виде пластины и фиксируется на корпусе электрощита. При возникновении потребности изменить длину DIN-рейки, размер ее уменьшается за счет отпиливания ножовкой ненужных секций;
  • автоматы – предназначены для автоматической защиты системы электропитания от перегрузок и короткого замыкания. Количество приборов регулируется в зависимости от нагрузок;
  • распределительная шина № 1– используется для подсоединения в распределительном щите нулевых выходов. Шина № 2 – соединяет все заземленные выводы проводов. В электрощитах устанавливаются шины двух типов: закрытого и открытого. Шины закрытого типа имеют защитные изоляционные щитки, предохраняющие от случайного контакта;
  • соединительная проводка;
  • электрический счетчик учета электрической энергии.

Это интересно: Наружное освещение фасада дома

Где лучше всего устанавливать такую конструкцию?

Также пользователю необходимо определиться с местом, где будет размещаться устройство. Для этого оно должно отвечать некоторым важным требованиям:

Значительная удаленность от мест хранения взрывчатых и легко воспламеняющихся веществ, так как малейшая искра способна стать катализатором пожара.
Важно чтобы изделие размещалось в хорошо вентилируемом месте, что исключит перегрев системы.
Важно сделать щиток максимально доступным, чтобы электрику было легче выполнять монтажные работы, а владельцу эксплуатировать прибор.
Желательно устанавливать устройство в местах с хорошей естественной освещенностью.

7.HK416

Данное оружие под названием HK416 изготовлено в 2004 году. Достаточно слабая отдача, хорошая эргономичность, а также удобство использования в полевых условиях – это главные преимущества оружия. Кроме этого учитывается универсальность, потому что солдаты могут использовать его при различных условиях ведения боя.Возможность ведения прицельной стрельбы на расстоянии до 600 м. Скорострельность — 850 выстрелов в минуту. Основным конструктивным недостатком автомата HK416 является перегрев ствола при продолжительной стрельбе, от этого оружие начинает уводить. Во многих странах автомат является основным оружием специальных подразделений. Среди всех представителей топа HK416 считается одним из самых популярных на современном рынке.

Так что же выбрать накладной или встроенный электрощит для квартиры

Честно говоря, у меня нет конкретного совета, какой электрощит установить в своей квартире. Но несколько советов помогут вам в выборе.

  • Если вы планируете делать скрытую проводку и вам, в любом случае, предстоят работы по штроблению, ставьте встроенный электрощит.
  • Перед выбором щитка определитесь с местом его установки, и измерьте толщину этой стены. Не во всякую стену можно встроить электрощит и не всякую стену можно разрушать.
  • И последнее, ставьте квартирный электрощит в доступном месте с быстрым доступом к нему. Это нужно для соблюдения правил электробезопасности. Вы всегда быстро и просто должны отключить электропитание квартиры.
  • При покупке электрощита купите щит с несколькими запасными модулями для резерва.

Ehto.ru

Скачать

Для тех, кто интересуется темой глубже и основательней, выкладываю ГОСТ, в котором подробно расписаны все характеристики и терминология автоматических выключателей.

• ГОСТ Р 50345-2010 / ГОСТ Р 50345-2010 (МЭК 60898-1:2003) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока. Настоящий стандарт распространяется на воздушные автоматические выключатели (далее – выключатели) для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25000 А., pdf, 1.89 MB, скачан: 764 раз./• Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения / Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения: Справочное пособие. В справочном пособии изложены требования ГОСТ Р 50345-99 (МЭК 60898-95) к автоматическим выключателям бытового назначения, предназначенным для защиты от сверхтока, рассмотрена конструкция автоматических выключателей, даны характеристики и приведена их классификация. Разбираются ошибки, которые частично исправлены в новой версии ГОСТ Р 50345-2010, pdf, 7.17 MB, скачан: 693 раз./

Как выбрать автоматический включатель

Люди, не разбирающиеся в электрике, ошибочно предполагают, что лучшим вариантом будет устройство, имеющее высокое значение номинального тока. Но если взять для дома вариант, который может выдержать высокую мощность, то это будет большой ошибкой. В случае перегрузки, которую не может выдержать кабель, не произойдет разрыва цепи. Автомат не будет считать такую ситуацию перегрузкой, поскольку он рассчитан на другой номинальный ток. Разрыв в этом случае произойдет только в случае короткого замыкания, а до этого уже может начаться пожар из-за плавления кабеля. Если же изделие рассчитано на меньшую мощность, то будут происходить частые отключения при включении бытовых приборов. И таким образом автомат быстро выйдет из строя.

Итак, что бы устройство оптимально соответствовало вашей электроцепи,  то подбирать его надо опираясь на сечение проводов. А что бы правильно выбрать сечение кабеля, надо учесть мощность всех приборов, которые будут иметься в квартире.

Если у вас однофазная сеть, для ввода следует брать двухполюсной автомат. А для освещения и подключения отдельных приборов высокой мощности (водонагреватель, кондиционер) подойдет однополюсное устройство.

Кроме этого обращайте внимание на производителя. Предпочтение лучше отдавать проверенным брендам, которые зарекомендовали себя на рынке

Продукция малоизвестной фирмы может не соответствовать заявленным параметрам, в этом случае автомат может не сработать при перегрузке или коротком замыкании. А это приведет к выводу из строя электроприборы, проводку и даже может возникнуть пожар.

RUCELF КОТЕЛ-600

Задача релейного стабилизатора RUCELF КОТЕЛ-600 — защитить от перепадов напряжений технику общей мощностью до 0,6 кВт, компенсируя колебания в пределах 150-250 В. Точность стабилизации прибора — 8%, время срабатывания — 0,01 с, а КПД составляет 97%. У оборудования есть защита от молний и грозы, импульсных перенапряжений и перегрева. А для дополнительного увеличения надежности в конструкции есть ферритовые кольца и варисторы.

Среди причин для попадания устройства в рейтинг лучших стабилизаторов напряжения для дома — качественная сборка, компактные размеры и металлический корпус с ЖК-дисплеем на передней панели. Стоимость модели доступная, 4000 рублей. А минусом некоторые пользователи называют разве что не лучшее качество сборки и сравнительно высокий шум, который иногда достигает 30 дБ.

Электрические щиты, шкафы и боксы

Щит электрический — общее наименование электрощитового оборудования, которое используется в бытовых и промышленных целях. Распределительный шкаф (или бокс) выполняет роль защитного и распределяющего устройства в одно и трёхфазных сетях. Использование шкафного оборудования бережёт людей от поражения током и предохраняет установленные приборы от повреждения как внутри зданий и помещений, так и на улице.

Выпускаются металлические и пластиковые щиты, которые применяются в качестве:

  • главных электрощитов;
  • вводных электрических щитков;
  • вводно-распределительных шкафов;
  • коммутационных узлов;
  • монтажных боксов для электрических автоматов.

Токовая стойкость к КЗ

Еще обратите внимание на такой параметр, как предельная токовая стойкость. У топовых линеек это 6кА или даже 10кА

Что это означает? Это говорит о том, что если через автоматический выключатель пройдет ток КЗ номиналом 6000А, он при этом спокойно разорвет дугу от такого тока, отключится и не взорвется, расплавится и т.п.

Эл.магнитная дуга затягивается в камеру, где разбивается на мелкие дуги, а газы выходят через специальные отверстия в верхней части автомата.

Чем больше ток термической стойкости, тем массивнее механика автомата (не путать с весом).

В бытовой серии этот параметр равняется 4,5кА и поверьте, для 90% потребителей это более чем достаточно. Не будет в вашей рядовой квартире на 5-м этаже таких токов.

Это теоретически возможно при абсолютно новой эл.проводке большого сечения, плюс должны соблюдаться условия, что вы проживаете на первом этаже практически рядом с общей щитовой и совсем близко от трансформаторной подстанции (ТП).

Аппараты защиты с такими токами (6кА и 10кА) как раз и монтируют в общедомовых РЩ-0,4кв, а вовсе не в квартирных щитках.

Ну или только на вводе в загородном доме, где подключение происходит через алюмомедные наконечники проводами СИП.

Хотя следует признать, в Германии везде разрешены аппараты защиты только с токами от 6000А. Правда за весь Евросоюз этого сказать нельзя.

Лучшие электрические счетчики для гаража

Счетчик Каскад 101-МТ

Какой электрический счетчик лучше поставить в гараже? Сначала рассмотрим однофазные счетчики. Каскад 101-МТ рассчитан на работу в однофазной сети с силой тока до 60 А. Это хорошо для использования его в гараже, где одновременно работает и сварка, и другие электроинструменты.

Технические характеристики:

  • Тип сети: 1-фазный
  • Количество тарифов: 2
  • Класс точности: 1
  • Принцип работы: электромеханика
  • Стоимость: 560 – 800 руб
  • Недостатки: нет достаточной информации о состоянии сети

НЕВА MT 114 AS WF1P

Эта модель однофазных электросчетчиков предназначена для установки в сложных условиях в плане энергопотребления. Прибор хоть и рассчитан на силу тока 40 А, но он достаточно защищен от воздействия электромагнитных полей, и способен работать диапазоне температур от –10 до +50°С. Именно такие условия могут быть в гаражных условиях, например, если работает сушка или гараж не отапливается зимой. Данные расхода электроэнергии считываются по четырем отдельным тарифным каналам и заносятся в архив. Есть подсветка дисплея.

Технические характеристики:

  • Тип сети: 1-фазный
  • Количество тарифов: 3
  • Класс точности: 1
  • Принцип работы: электронный
  • Стоимость: 2600 – 2800 руб

INCOTEX Меркурий 230 АМ-02 10(100) А

В гараже лучше ставить счетчик для работы в 3-фазной сети. INCOTEX Меркурий 230 АМ-02 10(100) А — это хорошее решение для гаражных условий, где используются станки и большое количество электроинструмента.

Технические характеристики:

  • Тип сети: 3-фазный
  • Количество тарифов: 1
  • Класс точности: 1
  • Принцип работы: электромеханический
  • Стоимость: 1900 – 2300 руб
  • Недостатки: способ монтажа только на винты

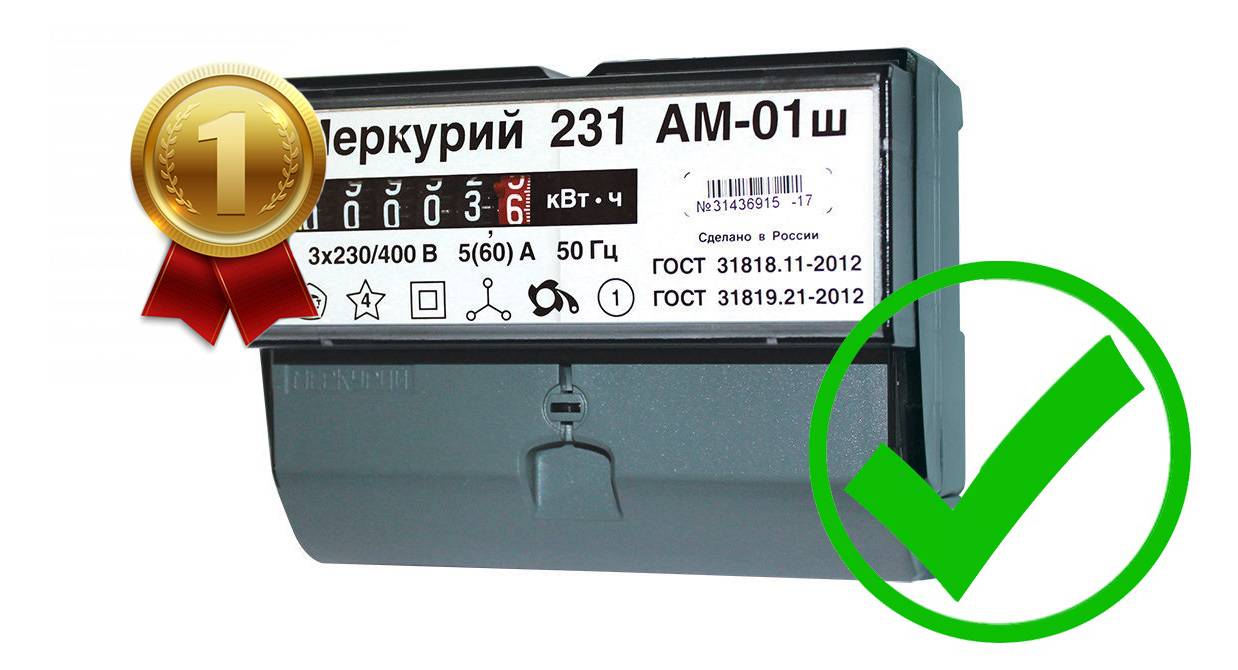

Меркурий 231-AM-01ш

Концерн Incotex уверенно заявляет, что их разработка — электросчетчик Меркурий 231-AM-01ш отлично подходит для гаражных условий. Электроника прибора надежно экранирована от внешних электромагнитных полей и способна работать в диапазоне температур от –15 до 40°С. По наблюдениям пользователей этот счетчик отлично справляется со своей задачей и в -30°С. Семиразрядный механический счетный механизм в таких условиях работает безупречно, в сравнении с электронными дисплеями. Установка предусмотрена только на DIN-рейку.

Технические характеристики:

  • Тип сети: трехфазный
  • Количество тарифов: 1
  • Класс точности: 1
  • Принцип работы: электромеханический
  • Стоимость: 1900 – 2200 руб
  • Недостатки: не обнаружено

Советы и рекомендации при выборе распределительного электрощита

Чтобы не ошибиться с выбором электрощитка, перед покупкой необходимо определиться со следующими параметрами:

материал изготовления

Пластиковые образцы наиболее удобны в квартире или офисе, где важное значение имеет эстетика. Для стен из гипсокартона будут оптимальны встраиваемые модели

Если обустройство ниши вызывает затруднения, то лучшим решением станет накладной щиток. Металлические щитки более уместны, когда их необходимо разместить на улице. Кроме того, они применятся для коммутации большого количества групп потребителей;
количество модулей. Этот параметр полностью зависит от состава электроустановочных изделий в самом щитке, а также от количества обслуживаемых групп потребителей. Количество посадочных мест (модулей) указывается в наименовании щитка, ширину устанавливаемых модульных устройств – из паспорта. Ориентировочно, однополюсный автомат займет 1 модуль, двухполюсный – 2, УЗО на одну фазу – 3 модуля, на три фазы – 5. Наибольшей шириной обладает электросчетчик, занимающий от 6 до 8 модулей.

Видео — Необходимый минимум для сборки щита

При всем разнообразии электрических распределительных щитов необходимо помнить, что их сборку разумнее всего доверить специалисту. Кроме того, при вводе в эксплуатацию желательно проконсультироваться с представителем энергосбытовой компании. Это не только избавит от возможного штрафа, ни спасет жизнь.

Комплектация распределительного щита

Существует несколько разновидностей комплектации щитка. В частных домах нередко счетчик электроэнергии выносят отдельно от автомата, так чтобы работник компании-поставщика электричества мог снять показания, не заходя в дом, если хозяев нет на месте. Если счетчик находится в доме, его целесообразно разместить в щитке вместе с автоматом.

В подъездах современных построек счетчики нередко выносят за пределы квартиры для удобства контроля показаний. В квартире в щиток помещают УЗО и автомат. УЗО необходимо для обеспечения безопасности точно так же, как и автомат.

Ставится УЗО на выходе от счетчика и срабатывает в случае превышения током утечки максимально допустимого значения, срабатывает при замыкании на «землю». Фаза от УЗО идет на автоматы, которые также срабатывают на короткое замыкание на своем участке цепи.

Помимо УЗО, настоятельно рекомендуется установка стабилизатора питания. В отечественных электросетях нередко происходят перепады электропитания, чего нежная импортная техника с кучей микросхем может не пережить. Стабилизатор питания – вещь не из дешевых, но сэкономить он может значительно больше, чем стоит сам.

При перепадах напряжения выходят из строя платы управления приборов, зачастую не подлежащие ремонту и требующие полной замены. Цена платы управления – это примерно половина стоимости электроприбора. Поэтому на стабилизаторе не стоит экономить.

Виды автоматических выключателей

Бытовые

Это часто модульные аппараты имеющие компактный корпус. Их устанавливают под счетчиком электроэнергии или выносят в небольшую щитовую из пластика в стене. Автомат защищает всю проводку от перегрузки и коротких замыкания.

Такие модели используют в квартирах, домах, гаражах и небольших мастерских. Для обустройства жилья может потребоваться больше одного автоматического выключателя, чтобы разделить зоны по нагрузке от электроприборов.

Достоинства:

  • дешевые;
  • много вариантов по номинальному току;
  • компактные;
  • быстрое крепление на рейку;
  • рассчитаны на много циклов включения;
  • мгновенное срабатывание.

Недостатки:

  • из-за возникновения электрической дуги внутри корпуса, при разрыве цепи, со временем появляется легкий запах гари от прибора;
  • слабые и мощные модели внешне очень похожи (значения по номиналу видны только на надписи) и, если поставить мощный автомат на слабую проводку, то он не успеет сработать при перегрузке.

Промышленные

Такие модели устанавливают на предприятия, чтобы защищать станки и другое оборудование. Это необходимо для СТО, сварочных, токарных и сверлильных аппаратов. Их монтаж выполняется в защищенных щитовых человеком с соответствующим допуском.

Контакты и внутренние части рассчитаны на протекание высоких напряжений и работу с большими температурами.

Достоинства:

  • переносят номинальный ток до 250 А;
  • последовательное отключение одной линии, при поддержании работы неповрежденных;
  • монтаж в любом пространственном положении;
  • есть модели на 3-4 полюса;
  • функция гарантированного разрыва с показателем зеленого флага.

Недостатки:

  • очень дорогие;
  • громоздкие;
  • для монтажа требуется специальный щитовой шкаф.

Для чего нужна нулевая шина

Силовой и нулевой провода, необходимо распределить от щитка до каждого индивидуального потребителя (или группы потребителей). Типовая схема квартирного щитка выглядит так:

Все силовые провода коммутируются защитными автоматами. А рабочий нуль соединяется с каждым потребителем напрямую. Для того чтобы выполнить групповое соединение без проблем на единственном контакте, разработана нулевая шина.

  • Обеспечивается оперативное подключение нескольких равнозначных линий.
  • Все контакты находятся под визуальным контролем.
  • Появляется возможность эффективного использования автоматов: нулевой проводник размыкать автоматом не обязательно. Значит, коммутационное оборудование может состоять из одной линии.
  • Гарантируется неразрывная цепь нуля от силового кабеля на входе, до каждой электроустановки.
  • Грамотное разделение электропроводки в рамках одной системы.
  • Технически правильное подключение устройств защитного отключения (УЗО), возможно лишь в случае организации нулевой шины в соответствии с ПУЭ.

Рейтинг лучших распределительных щитов на 2021 год

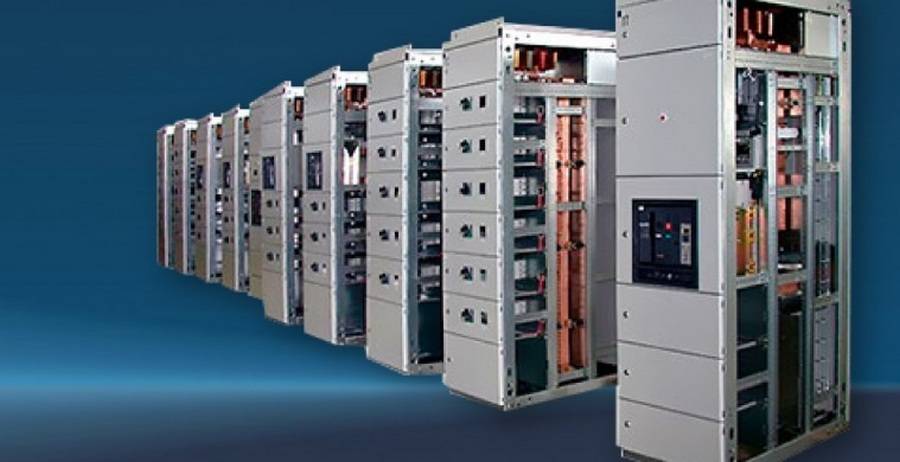

Главные распределительные щиты

«Н-Автоматика» 3 х 630 А

Массивный щит от российского производителя. Предназначен для контроля за распределением энергии в производственных помещениях или на территории загородных коттеджей. Конструкцию отличает особая массивность, для удобства и защиты от влаги и пыли данный ГРЩ желательно размещать в отдельном вагончике.

НаименованиеПоказатель
Страна-изготовительРоссия
Категория электроснабженияПервая
Наличие АВРВстроенный
Количество секций2
Количество фидеров15
Автоматика для запуска дизель-генератораПрисутствует
Автоматы АВР в Амперах3 х 630
Цена, рублей390000

«Н-Автоматика» 3 х 630 А
Преимущества:

  • Мощная модель от российского производителя;
  • АВР на три ввода;
  • Полная комплектация.

Недостатки:

Массивность конструкции.

«ЕвразАвтоматика» УЗ.1

Данное устройство является низковольтовым ГРЩ, предназначенным для использования в сетях с напряжением 220-380 В, частота составляет 50 Гц. Сфера применения – непроизводственные и промышленные объекты. Помимо стандартных функций имеет возможность производить замеры не только в аварийных ситуациях, а также на постоянной основе сигнализировать о малейших превышениях. Сама конструкция предполагает  блочно-модульный тип комплектации.

НаименованиеПоказатель
Страна-изготовительРоссия
Номинальное напряжение в Вольтах400
Номинальный ток сборных шин в Амперах4000
Количество секций6
Наработка на отказ в часах20000
Сквозной ток короткого замыкания85
Цена, рублей500000

«ЕвразАвтоматика» УЗ.1
Преимущества:

  • Надежность конструкции;
  • Расширенный эксплуатационный срок;
  • Легкость обслуживания.

Недостатки:

Предназначен только для крупных объектов.

Квартирные щиты

«НЕВА» МТ 324

Распределительный щит, предназначенный для обслуживания небольшого жилого помещения/офиса. Выполнен в металлическом запирающемся корпусе и имеет конструкцию накладного типа для установки внутри помещения. В комплекте идет устройство повторного заземления и он же включает в себя монтажные приспособления.

НаименованиеПоказатель
Страна-изготовительРоссия
Счетчик в фазах3-фазный, 15 кВт на 25 Ампер и выше
ТарифностьДвойная
Наличие розеток2
Автоматические выключателиПрисутствуют
Повторное заземлениеПрисутствует
Цена, рублей7800

«НЕВА» МТ 324
Преимущества:

  • Достаточно полная комплектация;
  • Наличие 2-тарифного счетчика;
  • Возможность закрепления на улице.

Недостатки:

Накладной тип монтажа.

Групповые щиты

«Тяжпромэлектро» ЩОГТ-1-131-54-УХЛ4

 Данный групповой щит предназначен приема/распределения электроэнергии с напряжением 220-380 В при частоте 50 Гц. Основная сфера применения – замыкание групповых линий местной и дистанционной коммутации для питания электроприборов общественных, административных и производственных зданий. Оборудование имеет сертификат безопасности для низковольтовых аппаратов.

НаименованиеПоказатель
Ном. напряжение главных цепей, Вольт220-380
Ном. напряжение цепей управления, Вольт24/220
Токпеременный
Ном. частота переменного тока, Герц50.1
Ном. напряжение изоляции, Вольт450.1
Режим работыПродолжительное
ОбслуживаниеОдностороннее
Конструктивное исполнение щитаНавесное/
встраиваемое
Цена, рублей9000

«Тяжпромэлектро» ЩОГТ-1-131-54-УХЛ4
Преимущества:

  • Вариативность установки (накладная и встраиваемая);
  • Дополнительный сертификат безопасности;
  • Легкость монтажа.

Недостатки:

Одностороннее обслуживание.

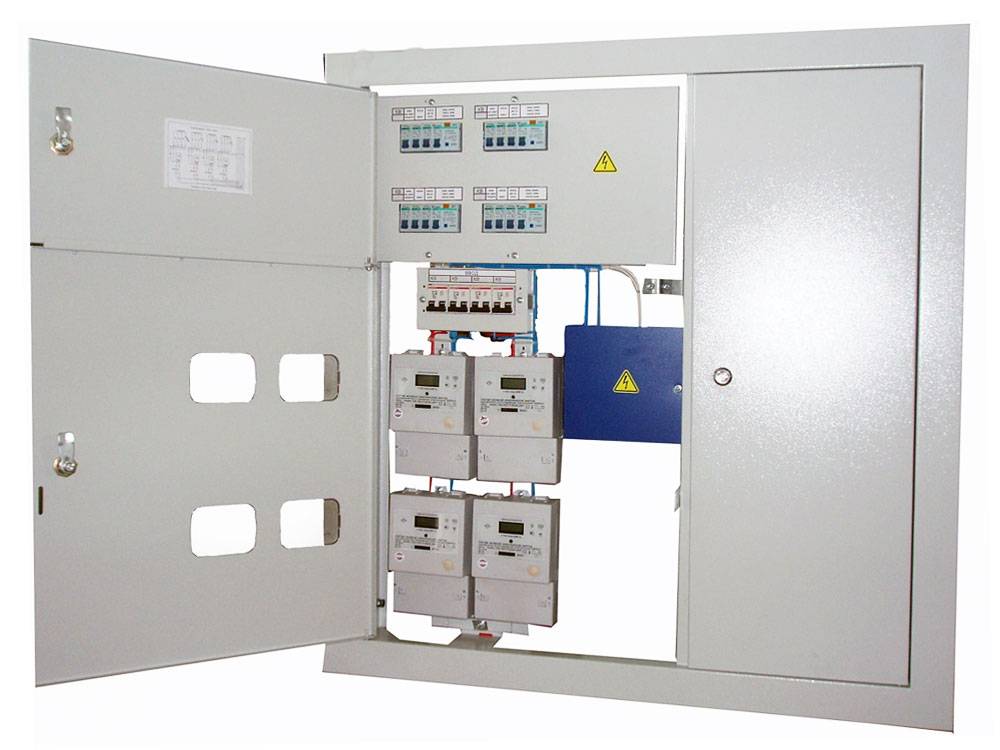

Поэтажные щиты

«РИЛ» ЩЭ-31,5

Щит предназначен для установки в многоквартирном доме в специальную нишу. Обеспечивает ввод линий без разрезания по магистрали. Фронтальная дверца может запираться как на ключ, так и на обыкновенную щеколду. Данный щит поддерживает размещение модулей для обслуживания от 2 до 6 квартир.

НаименованиеПоказатель
Страна-изготовительРоссия
Счетчик в фазах3-фазный, 25 кВт на 35 Ампер и выше
ТарифностьОдинарная
Наличие розетокОтсутствуют
Автоматические выключателиПрисутствуют
Повторное заземлениеПрисутствует
Цена, рублей12000

«РИЛ» ЩЭ-31,5
Преимущества:

  • Оперативная панель доступна только уполномоченным лицам;
  • Количество обслуживаемых абонентов может варьироваться;
  • Закрыт доступ к токоведущей части щита.

Недостатки:

Установка возможна только в специальную нишу.

Лучшие двухклавишные выключатели

Такие переключатели предназначены для двух источников света. Они могут быть как обычными, так и проходными – то есть спаренными.

Werkel WL07-SW-2G-2W-LED

4.9

★★★★★оценка редакции

96% покупателей рекомендуют этот товар

Проходная модель с подсветкой изготовлена из прочного негорючего пластика, который не боится ультрафиолета. К клеммам подключаются кабели с любым сечением до 2,5 мм2.

Схема подключения изображена прямо на внутренней части переключателя. Производитель утверждает, что изделие прослужит не менее 40 тысяч циклов.

Достоинства:

  • Стильное оформление;
  • Функциональность;
  • Легкий монтаж;
  • Сочетание со всеми рамками Werkel;
  • Негорючие материалы.

Недостатки:

Рамку нужно покупать отдельно.

Этот стильный выключатель будет хорошо смотреться как на темной, так и на светлой стене, взяв на себя роль акцента.

Wookee WK-327E

4.9

★★★★★оценка редакции

94% покупателей рекомендуют этот товар

Дистанционный радиовыключатель с возможностью ручного управления работает с двумя независимыми друг от друга электроцепями. Радиочастотная система устройства полностью исключает ложные срабатывания. Пульт корректно работает даже при наличии преград.

Достоинства:

  • Отсутствие ограничений по направлению сигнала;
  • Максимальная нагрузка – 500 Вт;
  • Радиус действия до 30 метров;
  • Совместимость с любыми световыми приборами и устройствами;
  • Простота установки.

Недостатки:

Массивный настенный блок.

Эта модель позволит управлять светом даже из соседней комнаты, но пульт придется всегда держать под рукой.

Villaris 2switch BK

4.8

★★★★★оценка редакции

91% покупателей рекомендуют этот товар

Ретро-выключатель хорошо смотрится в лофт-интерьерах. Такая модель применяется при монтаже скрытой электрики, а также проводки в металлических трубах. Черный металл не только придает изделию необычный внешний вид, но и обеспечивает ему долгий срок службы.

Достоинства:

  • Отличное качество;
  • Соответствие ГОСТам;
  • Металлическая основа;
  • Интересный тумблерный механизм.

Недостатки:

Довольно громкое переключение.

Такой необычный переключатель придаст изюминку интерьеру и хорошо впишется в ретро-стиль.

Legrand Plexo IP55 (69715)

4.8

★★★★★оценка редакции

89% покупателей рекомендуют этот товар

Этот переключатель устанавливается на фасадах зданий или в помещениях с требованиями к защите от влаги и пыли. Моноблок с уплотнителями и сальниками надежно крепится на шурупы и дюбеля. Изготовлен Legrand Plexo полистирола и полипропилена, которые самостоятельно затухают и не горят.

Достоинства:

  • Негорючие материалы;
  • Эстетичный внешний вид;
  • Простой монтаж/демонтаж;
  • Степень защиты – IP55;
  • Может работать как проходной и промежуточный (из трех мест).

Недостатки:

Нет подсветки.

Эта модель прекрасно подойдет для установки на автомобильной мойке, в подсобном помещении, бассейне, гараже и других местах, где хватает электротехники.

Livolo ZigBee VL-C702-12

4.7

★★★★★оценка редакции

85% покупателей рекомендуют этот товар

Устройство управляет освещением через приложение Livolo для iOS и Android. К нему можно подключить любой источник света или электроприбор. В выключенном состоянии на панели горит приятная синяя подсветка, во включенном – красная, а при переключении слышится характерный щелчок реле.

Для корректной работы Livolo ZigBee со смартфоном, нужно дополнительно установить шлюз, который в комплекте не идет. Без него устройство будет работать, как обычный переключатель освещения.

Достоинства:

  • Возможно управление через смартфон;
  • Стильная стеклянная панель;
  • Подключение в разрыв;
  • Работа в системе «умный дом»;
  • Адекватная цена.

Недостатки:

  • Не поддерживает пульт дистанционного управления.
  • На панели остаются следы пальцев.

Современный девайс с хорошим функционалом, который может быть самостоятельным устройством или частью системы управления домашним электрооборудованием.

Монтаж щита

Установку распределительных щитов предпочтительнее доверить высококвалифицированным электрикам, так как данные устройства предназначены выполнять важные функции: обеспечение срабатывающей защиты, четкое управление потребителями и цепями, а также контроль потребляемой энергии. Прежде всего, необходимо выбрать тип распределительного щита – накладной или встраиваемый.

  • Накладной щит применяется при наружной электропроводке. Крепление производится дюбель -гвоздями, или саморезами. При таком монтаже многие сетуют на не эстетический внешний вид. Можно с этим не согласиться – сегодняшний рынок предоставляет массу аксессуаров в области электричества и его проводки.

Этапы работы

Обратите внимание на высоту установки распределительного щита (чтобы было удобно эксплуатировать), его габариты (для размера ниши), а также материал, из которого сделана стена (это нужно для правильного подбора инструментов). Затем поработаем с проводами – подгоним по длине, снимем лишнюю изоляцию

Установим панель электрического щита, протянем подготовленные провода и выполним разводку.

Не забудьте подключить устройство защиты. При работе обязательно нужно соблюдать технику безопасности. Предпочтение отдайте щитам с прозрачной дверцей, так проще контролировать состояние автоматов.

Материал изготовления

При выборе электрического щита особое внимание нужно уделить материалу, из которого он будет сделан – пластик либо металл. Пластиковый щиток гораздо красивее, поэтому его рекомендуют выбрать для квартиры, частного дома или офиса

Металлический корпус более долговечный, крепкий и надежный. Такой вариант электрощита лучше подобрать для производственного помещения, гаража либо улицы.

Обращаем Ваше внимание на то, что если Вы решили выбрать пластиковый электрический щит, обязательно покупайте изделие от надежного производителя. Дешевые китайские электрощитки быстро желтеют и к тому же славятся тем, что достаточно просто ломаются

Разновидности электрощитов

Если не принимать во внимание щиты узкоспециализированного назначения, можно выделить следующие типы:

  1. Главный распределительный щит (ГРЩ). Применяются в составе подстанций для распределения мощности между крупными потребителями. Содержат в себе щитовые измерительные приборы, автоматические выключатели. Выполняются в корпусах блочно-модульной конструкции. На вводе и выводе, помимо автоматических выключателей, устанавливаются рубильники, позволяющие визуально убедиться в разрыве цепи. В качестве автоматов используются модели с расцепителями теплового и электромагнитного типа.
  2. Вводное распределительное устройство (ВРУ). Функционально ВРУ похоже на ГРЩ. Однако применяется на более мелких объектах (частный дом, производственный цех, отдельное здание). Конструктивно ВРУ чаще всего выполняются в виде металлических шкафов с двумя-тремя отсеками. Внутри отсеков расположены коммутационные шины, панели и рейки для монтажа электроустановочных изделий.
  3. Этажный электрощит (ЭЩ). Позволяет распределять и учитывать потребление электроэнергии в масштабах одного здания. В жилых домах учет и обеспечение безопасности ведется по квартирам, в коммерческих центрах по офисам и т.п. группам потребителей. В отличие от щитов более высокой иерархии (ГРЩ, ВРУ), этажные электрощиты в обязательном порядке снабжаются автоматическими выключателями и электросчетчиком на каждую из групп. Опционально – УЗО, реле напряжения, стабилизаторами и т.д.
  4. Внутриквартирный распределительный щит. Устанавливается внутри квартиры и предназначен для распределения электропитания по линиям освещения, группам розеток для каждой из комнат или отдельных электроприборов большой мощности. На каждую группу устанавливается отдельный автоматический выключатель. Если этажный щит не содержит в себе электросчетчика и/ли УЗО, данные приборы монтируются на рейки внутриквартирного электрощита.

При некоторой схожести функционала, разные типы электрощитов позволяют решать задачи различного масштаба. Отсюда и разброс в их стоимости, максимальном количестве устанавливаемых приборов, а также в габаритных размерах.

Сейчас читают:

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Рекомендую ознакомиться с нашим популярным среди читателей материалом — как подключить автомат в щитке.

ЭРА №1 в рейтинге лучших производителей.

ЭРА – Светильники неизменно пользуются спросом на рынке осветительного оборудования благодаря элегантному дизайну и высокому качеству.

Ассортимент светильников Эра широк: точечные, люминесцентные, настольные, LED панели и прожекторы …

Широкий ряд предлагаемых производителем моделей позволяет потребителю выбрать наиболее подходящий для него светильник.

Подробнее о светильниках Эра можно прочесть в данном разделе сайта ниже.

Щиты ЭРА SIMPLE для электрооборудования теперь и в красном цвете!

Мы начали выпуск металлических щитов ЭРА SIMPLE в красном цвете специально для сборки шкафов пожарной сигнализации, автоматики, шкафов управления пожарными насосами и для других низковольтных комплексных устройств.
В настоящей момент в новом окрашивании доступны к зака …

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
