Выбор номинала автомата защиты

ТОП-5 моделей автомата на рынке в текущем году

Подбирая АВ, необходимо учитывать рейтинг производителей подобных устройств.

Самые лучшие автоматы (точнее, их производители) на сегодняшний день:

  • Schneider Electric. Французская фирма. Автоматы ее производства давно испытаны в российских условиях, служат долго и отличаются надежностью.
  • General Electric. Недостаток – высокая цена, зато надежность и качество исполнения также на высоте. Американский производитель выпускает отличные АВ для трехфазных сетей.
  • Siemens. Низкая цена, но качество хуже, чем у двух лидеров, представленных выше. Тяжело найти приборы в продаже. Изначально бренд был немецким, затем его приобрели американцы. Надежность АВ и средняя стоимость делают компанию такой популярной.
  • Контактор. Лучший бренд из российских, однако цены кусаются. Лучше приобрести автоматы европейского производства, хотя Контактор – хорошее решение для слабонагруженных сетей.

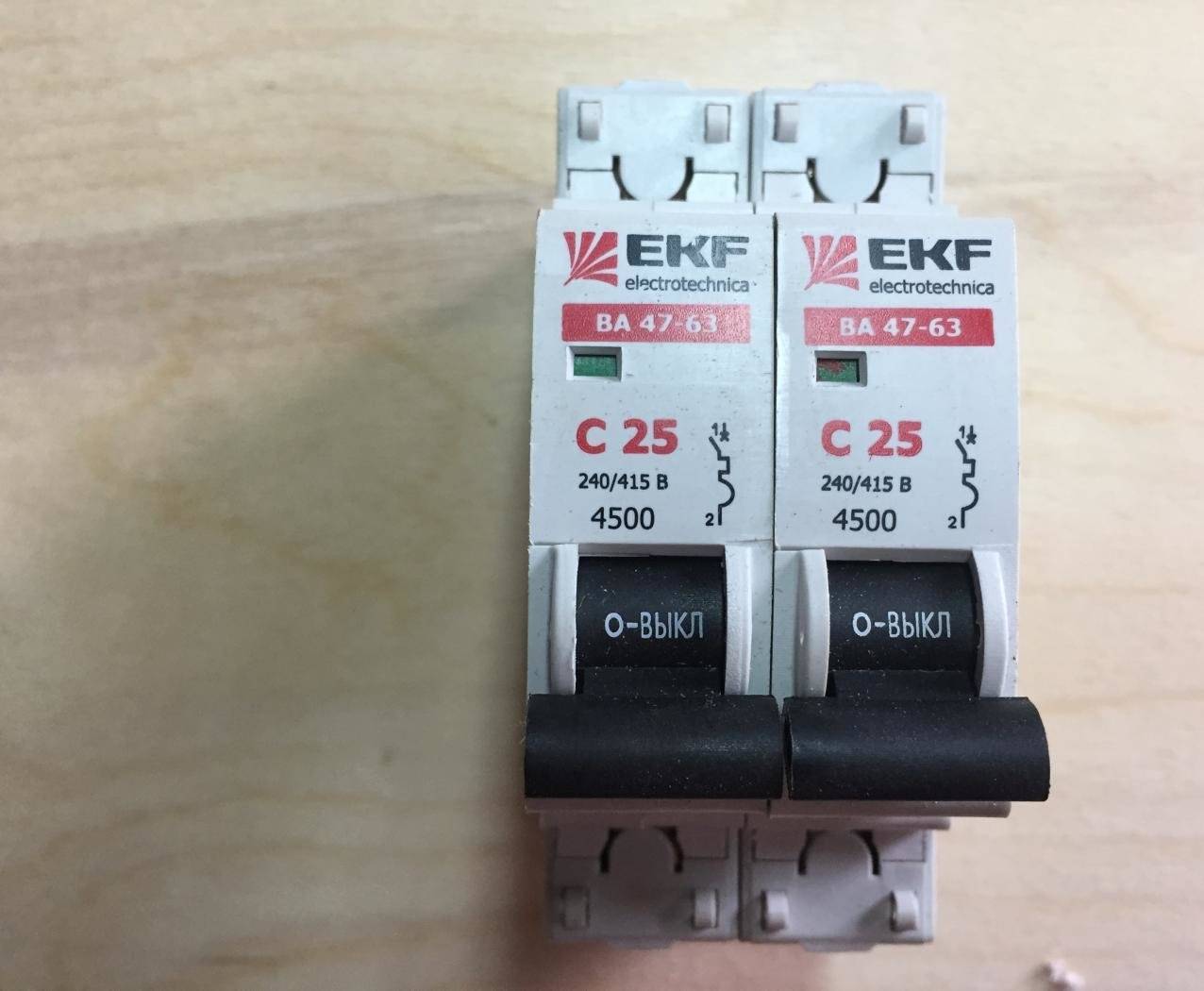

Вид электромагнитного расщепителя (кривая отключения)

Следующий параметр, по которому производят выбор автомата защиты — вид электромагнитного расщепителя. Он отвечает за задержку, которая возникает при срабатывании. Она необходима чтобы избежать ложных отключений во время старта моторов различного оборудования.

При включении мотора холодильника, посудомоечной или стиральной машинки, ток в цепи кратковременно возрастает. Это явление называют пусковыми токами, а превышать рабочее потребление они могут в 10-12 раз, но длятся очень недолго. Такое кратковременное повышение вреда не наносит. Так вот, электромагнитный расщепитель должен иметь задержку, которая позволяет игнорировать эти пусковые токи. Отображается эта характеристика латинскими буквами B, C, D. Эта буква ставится перед номиналом автомата защиты (ми фото).  Выбор автомата защиты по этому признаку несложен. Надо только знать характер планируемой нагрузки:

  • Автоматы категории В отключают питание если номинальный ток выше в 3-5 раз. Такие автоматы можно использовать если к линии не подключено оборудование большой мощности, имеющее электромоторы. Например, на освещение, на розеточные группы, в которые включается маломощная техника. Также их ставят на выделенные линии, к которым подключается мощная бытовая техника, но не имеющая моторов — электроплиты, варочные поверхности, духовые шкафы.

  • Пакетники категории С сработают, если ток станет больше в 5-10 раз. Они выдерживают старт компрессора холодильника и морозильной камеры, любые другие моторы бытовой техники.
  • Защитные автоматические выключатели класса D разомкнут контакты если ток станет больше в 10-20 раз. Их устанавливают в основном на предприятиях, имеющих мощное оборудование. В электропроводке частного дома его имеет смысл поставить только в гараже или мастерской. Если вы там используете какие-то мощные устройства.

Собственно, выбор автоматического выключателя в данном случае прост. На линии освещения достаточно установить автоматы категории B, на остальные можно ставить C.

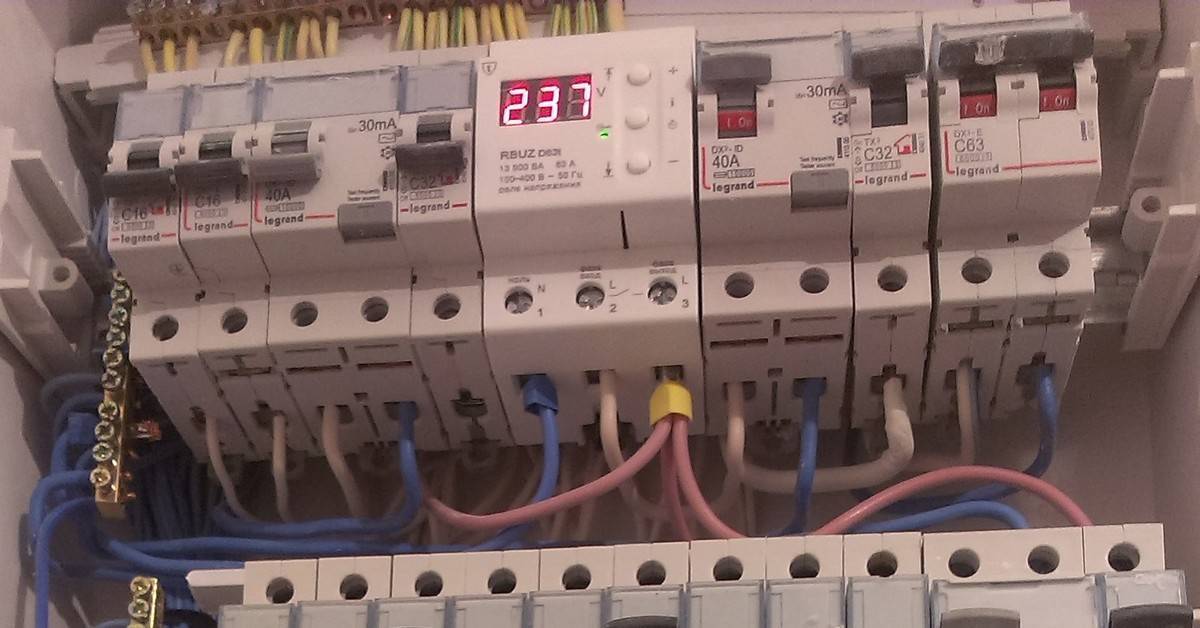

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Самая важная характеристика, влияющая на выбор количества автоматических выключателей – это дифференциальный ток утечки.

Согласно  ПУЭ 7 (правила устройства электроустановок),  безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

16A х 3шт = 48А,

получившаяся нагрузка умножается на 0.4 мА:

48А х 0,4мА=19.2мА

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

19.2+2=21.2 мА

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше.Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную  утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

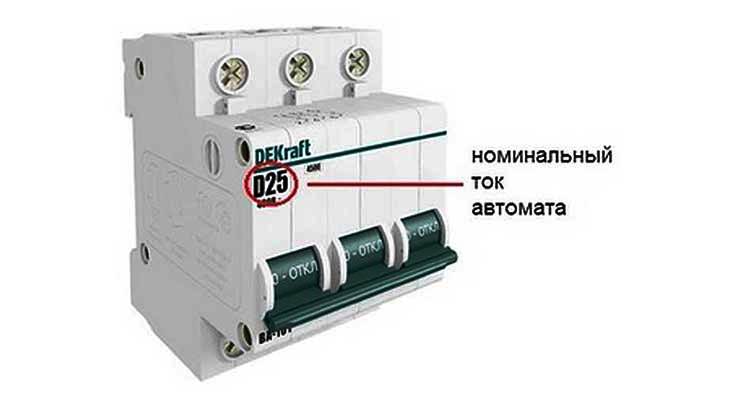

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводовДопустимый длительный ток нагрузкиМаксимальная мощность нагрузки для однофазной сети 220 ВНоминальный ток защитного автоматаПредельный ток защитного автоматаПримерная нагрузка для однофазной цепи
1,5 кв. мм19 А4,1 кВт10 А16 Аосвещение и сигнализация
2,5 кв. мм27 А5,9 кВт16 А25 Арозеточные группы и электрический теплый пол
4 кв.мм38 А8,3 кВт25 А32 Акондиционеры и водонагреватели
6 кв.мм46 А10,1 кВт32 А40 Аэлектрические плиты и духовые шкафы
10 кв. мм70 А15,4 кВт50 А63 Авводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Разновидность автоматических выключателей

Для защиты однофазной электрической сети напряжением 220 V применяются, как однополюсные, так и двухполюсные автоматы. Как правило, однополюсные приборы служат для отключения одного фазного проводника, а двухполюсные – для отключения, как фазного, так и нулевого проводника. Однополюсные автоматы применяются для защиты цепей 220 V, связанных с внутренним освещением, а также с розетками при условии нормальных параметров эксплуатации.

Для защиты электрических цепей, напряжением 380 V применяются трехполюсные и четырехполюсные автоматические выключатели. Их устанавливают исключительно для защиты действующего электрооборудования, работающего от напряжения 380 V. Это могут быть духовки, варочные панели или электроплиты.

В помещениях, имеющих повышенную влажность, как правило, устанавливают 2-х полюсные выключатели. Их также желательно установить на мощные бытовые приборы, такие, как бойлеры, стиральные машины, электродуховки, посудомоечные машины и т.д.

В случае появления аварийной ситуации, на нулевой провод, а он, как правило соединен с корпусом электроприбора посредством различных радиоэлементов, может попасть фазное напряжение. Если на линию не установить 2-х полюсный автомат, то он отключит фазный провод, а на нулевом проводе останется фазное напряжение. Хотя такое возможно только в случае, когда аварийная ситуация создается до автомата, заставляя работать бытовой прибор в аварийном режиме. Поэтому выбор автоматических выключателей сводится еще и к тому, что на некоторые виды нагрузок устанавливаются однополюсные автоматы, а на некоторые – двухполюсные. При этом, необходимо учитывать схему электрической сети.

Пример разводки трехфазной сети

Если сеть трехфазная, что крайне редко встречается у бытовых потребителей, то применяются 3-х полюсные автоматы. Такой аппарат в обязательном порядке ставится на входе, а также на линиях питания 3-х фазных потребителей. Для защиты однофазных потребителей 3-х фазной сети применяются 2-х полюсные автоматы, для одновременного отключения, как фазного, так и нулевого провода.

Параметры автоматических выключателей не зависят от количества подключаемых проводов. Другими словами, к одному автомату можно подключить несколько проводов (линий). Главное, чтобы их суммарная нагрузка не превышала рабочий ток автомата.

Критерии выбора

Как ранее уже было отмечено, важно провести правильный выбор выключателя. Это связано с тем, что при неправильном выборе он может либо не сработать в нужный момент, или постоянно срабатывать от перегрузки

Также, есть вероятность его выхода из строя.

Провести выбор автоматического выключателя можно по следующим показателям:

  1. Количество полюсов. Важным показателем можно назвать то, сколько есть полюсов. Их количество зависит от того, к какому типу сети проводится подключение. Одно- и двухполюсные варианты исполнения применяются исключительно в однофазной сети. Трех- и четырехполюсные нужно использовать в трехфазной сети. Част,о проводится их подключение к системе с заземлением нейтрали. Для бытового использования подойдут и автоматы с 1 или 2 полюсами.
  2. Номинальное напряжение автомата. Он определяет то, на какое напряжение рассчитано рассматриваемое оборудование. В независимости от того, в каком месте установлен автомат и для каких задач его устанавливают, следует учитывать, что минимальное напряжение автомата должно быть равным или больше напряжения сети.
  3. Максимальный рабочий ток. Еще важным показателем, который стоит учитывать, можно назвать максимальный ток. Выбор по нему проводится с учетом следующего нюанса: номинальный показатель должен быть больше максимальному значению силы тока, который может проходить по одному из защищенных участков сети на протяжении длительного или короткого промежутка времени. Для того, чтобы определить величину максимального тока, который может возникнуть в сети, следует провести расчет максимальной мощности. Для этого, проводится суммирование всех показателей мощности приборов, которые подключаются к участку. Согласно принятым расчетам, при сети 220 В, нагрузка 1 кВт определяет максимальную силу тока 5 А. В трехфазной сети с напряжением 380 В при той же нагрузке, мощность составляет 3 А. С помощью этих данных можно провести приблизительный расчет того, какой максимальный ток может возникнуть в цепи.
  4. Отключающая способность – еще один параметр, по которому проводится выбор. Для того, чтобы провести выбор по данному показателю, стоит провести расчет номинального тока. Автомат должен быть способен отключить подачу электроэнергии, значение силы которой превысит показатель силы короткого замыкания в точке установленного прибора.

Вышеприведенные критерии выбора касаются бытовых вариантов исполнения.

Для промышленных дополнительно проводят расчет нижеприведенных данных:

  1. Термическую стойкость.
  2. Электродинамическую стойкость.

Данные расчеты проводятся по причине того, что сильная нагрузка при длительном воздействии могут привести к нагреву элементов автомата. Чаще всего, проводят производство выключателей с номинальными значениями тока: от 4 до 100 или 160 А. Бытовые выключатели производят с номиналом от 16 до 25 А и возможность отключения электричества со значением силы до 3 кА.

Критерии выбора

Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.

Бренд и цена как критерий выбора автоматического отключателя

По мощности нагрузки

Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.

Мощность нагрузки как критерий выбора

По сечению кабеля

Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.

Обратите внимание! Как правило, для дома выбирается сечение 3*4

Важно суммировать все электроприборы, даже те, которые включаются на короткое время

Таблица сечения кабели и мощности

По току короткого замыкания (КЗ)

Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено

Поэтому сегодня особенно распространены системы с 10 килоампер.

Ток короткого замыкания как критерий выбора

По длительно допустимому току проводника

Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети

Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом

Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.

Таблица допустимого тока для проводов с алюминиевыми жилами

В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.

Автоматические выключатели (пакетники, автоматы, автоматы на DIN-рейку)

Автоматические выключатели служат для коммутации электрических сетей, их защиты от токов короткого замыкания и перегрузок. В быту применяют модульные автоматы, имеющие стандартизованные габариты.

Устройство модульных автоматов

Модульные автоматические выключатели собирают в корпусах из диэлектрических материалов, ширина которых кратна 17,5 мм. Внутри корпуса расположены:

  • механизм расцепления с рычагом;
  • катушка электромагнита;
  • подвижные и неподвижные контакты;
  • устройство гашения дуги;
  • биметаллическая пластина;
  • винтовые зажимы для подключения проводов.

На корпусе имеются элементы крепления на DIN-рейку, логотип производителя, надписи с основными характеристиками.

Включение/отключение автомата производится механизмом расцепления при нажатии на рычаг. При токе, превышающем номинальный на 13 – 45%, биметаллическая пластина нагревается и через некоторое время разрывает цепь. При коротком замыкании шток электромагнита воздействует на устройство расцепления и автомат отключается почти мгновенно.

Недопустимые ошибки при покупке

Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.

Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.

Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.

Советы по выбору:

При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
Нужно ориентироваться на электропроводку

Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение
Для прибора с 14 А нужно брать выключатель на 16 А и выше.
Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер
Для электрической плиты ставится выключатель на 32 А

Осветительная группа и розетки требуют 10 А.
В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.

Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.

Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет

При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше

Лучшие отечественные производители

Пользовательский рейтинг автоматов для электропроводки в квартире также презентует отечественные модели. В Топ-5 изготовителей входят:

1 место – Контактор

Приборы имеют защиту от превышения мощности, легко устанавливаются в щиток, отдельный корпус, могут закрываться кожухами. Параметры тока зависят от серии. ВАЗ рассчитаны на 250 А, Протон – на 1600 А, Электрон – на 6,3 кА. Бытовой автоматический выключатель «КПРО» имеет силу тока до 100 А.

  • регулировка от перегрузки и замыкания;
  • гравировка на корпусе;
  • хорошая защита оборудования.
  • мало бытовых моделей;
  • риски поражения током от открытых контактов.

2 место – Коренево

Низковольтная аппаратура рассчитана на 1-3 полюса, имеет номинальное напряжение 230-600 В. Каждый товар бренда – надежный, эксплуатируется без сбоев на протяжении 1000 циклов.

  • полное соответствие продукции ГОСТам;
  • качество выше среднего.

одна бытовая серия – ВНК.

3 место – DEKraft

Основное производство сосредоточено в Китае, но в рейтинг производителей УЗО и автоматов фирма попала по причине доступной стоимости товаров. Модели рассчитаны на 6000 циклов. Разъединение цепи при перегреве проводки и восстановление осуществляется 25 тыс. раз.

  • тестирование автоматов в немецких центрах TUV;
  • оптовые продажи со складов в Екатеринбурге и Москве;
  • русские подписи на положении рукоятки.
  • номинал тока 63 А;
  • вход под тип кабеля с сечением до 25 мм2.

4 место – КЭАЗ

Производитель из России работает почти 75 лет. Стандартные автоматы и УЗО представлены линейкой КЭАЗ, новейшие приборы – серией KEAZ Optima. Все устройства рассчитаны на постоянный и переменный ток.

  • можно приобрести дополнительное оборудование – модули сигналов, расцепители;
  • компактность.
  • дорогая стоимость приборов серии Optima;
  • гарантийный срок эксплуатации – от 12 до 24 мес.

5 место – IEK

Российская компания, выпускающая 4000 товаров на китайских заводах. Модульные устройства имеют номинал тока 0,5-64 А, подходят для классов В, С и D. Индикаторные окошки промаркированы красным и зеленым цветом.

  • доступная цена;
  • прочный корпус;
  • механическая и электромагнитная система срабатывания.
  • нередко бывает брак;
  • сборки в России нет;
  • незначительные подгорания при коротких замыканиях.

При каком токе срабатывает тепловой расцепитель?

Конкретной цифры, соответствующей номиналу автомата нет, есть лишь время-токовая характеристика
от производителя автомата. Графики мы рассматривать сегодня не будем, дабы не вносить еще большей
путаницы, рассмотрим лишь две важные величины: ток условного нерасцепления 1,13in и ток условного
расцепления 1,45in. Ток условного нерасцепления — это ток, при котором автомат гарантированно
проработает не меньше часа (для автоматов с номиналом менее 63А). Равен он номиналу автомата,
умноженному на коэффициент 1,13, для номинала 16А это 16*1,13=18,08А, автомат 16А гарантированно
проработает час при токе 18 ампер! Ток условного расцепления — это ток, при котором автомат
гарантированно сработает через час, для номинала 16А это 16*1,45=23,2А

Вот на ток условного
расцепления и следует обращать внимание при выборе номинала автомата или сечения провода. Если
ветка защищена автоматом 16А, то проводка в этой ветке должна выдерживать 23А, ведь такой ток
возможен при перегрузках, пока не сработает автомат, а сработать он может и через час! Стоит
отметить, что, как правило, приведенные цифры справедливы к автоматам с характеристикой «В» и «С»,
и более точную информацию вы найдете в паспорте к прибору

Важно подбирать проводку, выдерживающую
полтора номинала автомата!

Если вы внимательный читатель, то вы заметите некоторые противоречия в этой и прошлой
статье: там
я рекомендую защищать провод сечением 1,5 мм2 автоматом не более 16А. Ведь медный провод 1,5 мм2
выдерживает ток не более 19А. Объясняю: данный провод я рекомендовал использовать для освещения,
а не для розеток, в освещении перегрузку в 19А представить сложно, только КЗ, а доли секунд
короткого замыкания провод выдержит. Другое дело если использовать провод 1,5 мм2 для розеток: в
розетки можно понавтыкать множество приборов и те самые 23А очень даже не исключены, для розеток
такой провод использовать крайне не желательно! Для этих целей предназначен провод 2,5 мм2.

Как ни странно, зачастую в новостройках электрики игнорируют эти самые ВТХ автоматов, ведь 1,5 мм2
согласно таблице выдерживают до 4-х киловатт (220вольт*19А=4180ватт) и плевать, что автомат
отключится только на нагрузке в 5 киловатт, и то через целый час! Так же часто вижу как группы
розеток защищают автоматами с номиналом 25А, при проводе 2,5 мм2 — по сути автоматы защищают только
от КЗ. И все это на фоне того, что производители проводов сплошь и рядом занижают реальное сечение
проводов. Ну пусть данное явление останется на совести проверяющих органов, теперь мы знаем — так
делать не следует.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
