Установка подрозетника в стену из гипсокартона, бетона и кирпича

Установка подрозетников своими руками.

Первое, что необходимо сделать, при установке подрозетника любого вида – это разметить место его будущего размещения на стене. А вот далее процесс монтажа будет уже определять материалом, из которого последняя была сделана.

Установка подрозетников в бетонную стену.

Если вам необходимо установить подрозетник в бетонную стену, вам понадобится первым делом сделать нишу в стене, габаритами немного более самого подрозетника. Для этих целей может использоваться:

1. Цилиндрическую коронку необходимого диаметра по бетонным (кирпичным) стенам.

Такая коронка в своей середине имеет направляющее сверло с победитовым наконечником. Причем непосредственно на самой коронке могут располагаться как победитовые напайки, так и алмазное режущее напыление.

Для справки: коронка с алмазным напылением позволяет делать более качественное отверстие, но она стоит дороже свое собрата с победитовыми напайками. Зато при работе с последним допускается использование перфоратора в ударном режиме, а при алмазном напылении – нет, так как такой режим быстро повреждает саму коронку.

Само отверстие, как я уже обмолвился выше, делается при помощи перфоратор или дрели, глубиной на 4-5 мм больше самого подрозетника.

2. Болгарку.

С ее помощью вырезаются прямоугольные пазы по всему периметру отверстия, после чего из его центра выбивается бетон.

После того как отверстие в бетонной стене будет готово, подрозетник крепится в данном углублении на штукатурную либо гипсовую смесь с одним главным условием: расположение винтов крепления будущей розетки (выключателя) должно быть в линию по уровню.

Но не забудьте, что внутрь подрозетника перед его монтажом должна быть введена проводка. Отверстие под ввод проводки делается в корпусе подрозетника. При этом разметка места под прорезку таких отверстий в подрозетнике, скорее всего, будет уже обозначено производителем.

Установка подрозетников в бетонную стену видео

Установка подрозетников в кирпичной стене.

Осуществляется тем же самым образом, что и монтаж их в бетонную стену.

Установка подрозетников в кирпичной стене видео

Установка подрозетников в гипсокартон, ДСП.

Основное отличие установки порозетника в гисокартон либо другой листовой материл состоит в способе проделывания отверстия в стене, а также виде его крепления. В остальном же все опять идентично выше описанному.

Итак, отверстие в гипсокартоне (ДСП) под будущий подрозетник всегда делается цилиндрической коронкой по дереву необходимого диаметра. Затем в него необходимым образом (каким – описано выше) устанавливается подрозетник и закрепляется при помощи зажимных элементов, предусмотренных конструкцией последнего.

После установки подрозетника производится монтаж розеток (выключателей) в соответствии с ПУЭ (правила установки электроустановок).

Если будете осуществлять данные работы самостоятельно, обязательно найдите и изучите данные правила, ведь, как известно, короткое замыкание электропроводки — одна из самых распространенных причин пожара, а значит – только соблюдение ПУЭ поможет сохранить вашу жизнь и имущество!

Установка подрозетников в гипсокартон видео

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

  • отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
  • если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
  • используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
  • приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

  • Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
  • Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
  • Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Керамическая плитка

Для прорезки отверстий в облицовке стен из керамической плитки используют алмазную коронку. Перед началом работ изготавливают из фанеры шаблон с отверстиями. Его приклеивают двухсторонним скотчем к кафелю. Во время сверления коронку поливают водой. В противном случае плитку можно перегреть и она треснет. Также не рекомендуется применять насадку с центральным сверлом. Оно может стать причиной раскола керамики.

Полученные проёмы в керамической плитке и основании стены заполняют по периметру алебастром или гипсовым раствором. Подрозетники вставляют в посадочные места, предварительно протянув провода через отверстия в коробках.

Бурение алмазной коронкой отверстия в керамической плитке Источник www.1shop.lv

Пустотелые панели

Для группы блочных подрозетников болгаркой прорезают прямоугольный проём, в него вставляют блок и обмазывают со всех сторон алебастровым раствором. Можно применить хитрость. Если донышко ПР достаёт до противоположной поверхности пустоты, то в ней сверлят отверстие и вставляют дюбель. Подрозетник крепят, вкручивая саморез в дюбель через отверстие в дне. Если глубина отверстия большая, то можно подложить деревянную прокладку.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

  • разметить стены в зоне предполагаемого монтажа;
  • высверлить посадочные отверстия в необходимом количестве;
  • закрепить подрозетники в отверстиях;
  • выполнить окончательную отделку поверхности стены;
  • смонтировать механизмы и подключить кабели питания;
  • установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

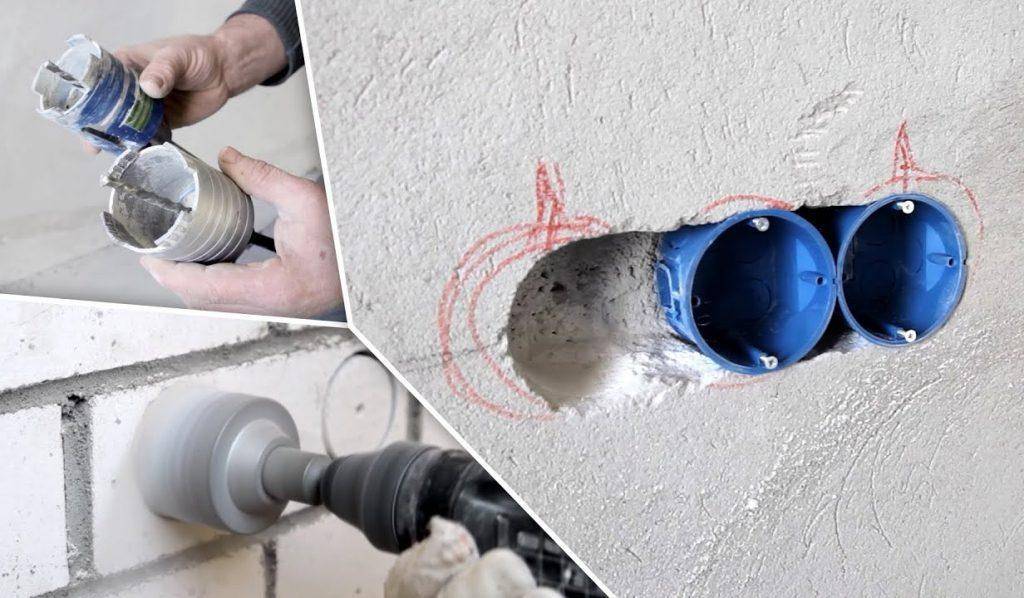

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

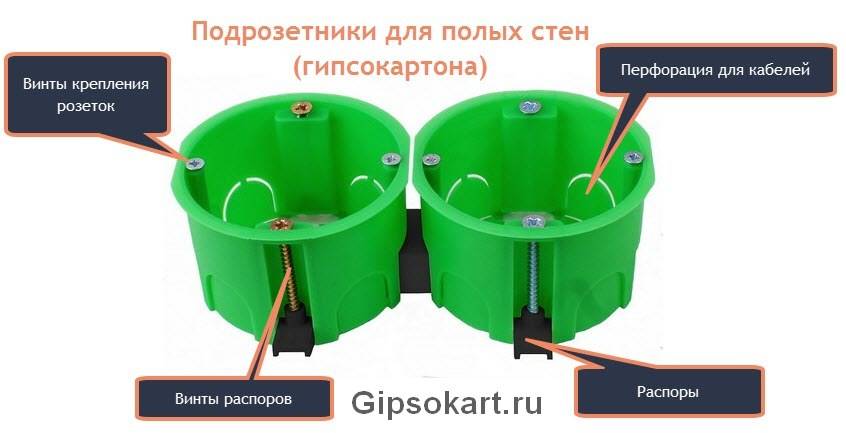

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона

Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Проделывание отверстий в стене

Отверстие в стене делают несколькими способами:

  1. коронкой. Предпочтительный вариант: получается относительно быстро и ровно. Засверливаются на нужную глубину, затем выбивают образовавшийся цилиндр молотком и зубилом. Во избежание перегрева на коронку во время сверления подается холодная вода. Для сверления дрелью нужна коронка с центровочным сверлом. Если ее нет — инструментом предназначенным для стационарного сверлильного станка. Дрель им вооружить можно только при условии применения кондуктора — доски с отверстием того же диаметра, играющей роль направляющей;
  2. молотком и зубилом;
  3. буром. В ударном режиме буром высверливают множество близкорасположенных друг к другу отверстий, затем зубилом выбивают промежутки между ними. Данный метод используют и совместно с коронкой, если она сильно изношена: высверливают буром по контуру несколько отверстий, затем выбирают коронкой промежутки между ними.

После выполнения отверстия дно штрабы на подходе к нему косо углубляют, чтобы была возможность завести провод в подрозетник через заднюю стенку. Далее в канавку монтируют в гофрированной трубе провод и заделывают ее раствором. Провод отрезают такой длины, чтобы из подрозетника оставался свободный конец кабеля не менее 20 см.

В гипсокартоне отверстие сверлят коронкой по дереву, отключив ударный режим и не нажимая сильно на дрель.

Техника безопасности при работе с электрическим током

Первое, что в должны знать, начиная любые электромонтажные работы, даже такие простые, как установка розетки в стену из гипсокартона – это техника безопасности.

Электрический ток, который подается в наши электросети, достаточно опасный для человека. Для бытовых нужд подается ток силой 0,2 А и напряжением около 220 В. Правила техники безопасности помогут вам не ощутить на себе действие электротока.

На самом деле их немного:

  1. Никогда не начинайте электромонтажные работы, пока не убедитесь, что сеть обесточена.
  2. Используйте инструмент с заизолированными рукоятками (пластиковые, резиновые, деревянные). Если такого нет, обмотайте рукоятку имеющегося изолентой в несколько слоев.
  3. Имейте при себе индикаторную отвертку. Прежде чем лезть в розетку, проверьте ее на наличие напряжения индикатором.
  4. Не используйте сломанные, отремонтированные, перепаянные розетки и их части. Материалы должны быть новые и надлежащего качества.
  5. Правильно подбирайте сечение провода.

Если следовать этим элементарным правилам, работать будет безопасно.

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

  • Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
  • Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
  • Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
  • Установка розеток, источников света, выключателей и другого необходимого оборудования;
  • Монтаж и подсоединение заземления, а также устройства защитного отключения;

Без хорошего заземления не защитить дом от неприятностей Источник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

  • Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
  • Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
  • Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

Проверка сопротивления изоляции проводки снизит вероятность возгорания Источник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Чтобы обезопасить кабель от нарушения целостности изоляции о концы труб и коробов, выполнение протяжки сопровождается использованием специализированных пластиковых насадок, которые надеваются на торцевые части. По окончании данного процесса проводятся измерительные работы, направленные на предупреждение возможного подсоединения к электросети дефектного провода.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.


Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.


Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.


Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.


Закрепляются при помощи пластмассовых защёлок

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.


Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).
