Как сделать самодельный земляной бур (ямобур, землебур)

Как сделать своими руками?

Если в наличии есть ямобур с электродвигателем, то больше нет нужды напрягаться, копая землю лопатой. Инструмент теперь всё делает сам, с ним можно сделать ямы для различных целей, можно провести на участок воду, заложить основу дома и оформить сад, сажая деревья.

Вместо покупки, как вариант, электробуры делают своими руками из подручных материалов. Конструирование качественного агрегата – задача выполнимая для всех. Самодельный бур не уступает тому, который вы приобрели уже готовым.

Более того, предоставляется свобода изобретателю, чтобы вносить свои изменения: модификации наделяют устройство дополнительными функциями и облегчают работу.

Можно создать именно такой агрегат, который идеально бы подошёл для бурения. Самостоятельно определяется тип насадки и размер лезвий, мощность, габариты оборудования, характеристики двигателя по свойствам почвы.

Чтобы получить новый надёжный электробур, нужно собрать такие детали, как режущая землю часть, шток, ручки и мотор. Лезвиями могут служить диски циркулярки, а для самостоятельного создания шнека можно поискать подходящую модель – готовые чертежи используются для создания по шаблону рабочих насадок. Электродвигатель делают из перфоратора, также мощный мотор получается из стартера и редуктора дрели.

Своими руками из электрокультиватора легко создать эффективную машину для обработки земли, в том числе ее распашки и удаления из нее корней, с чем бур хорошо справляется. Что же нужно для начала конструирования?

Инструменты и материалы

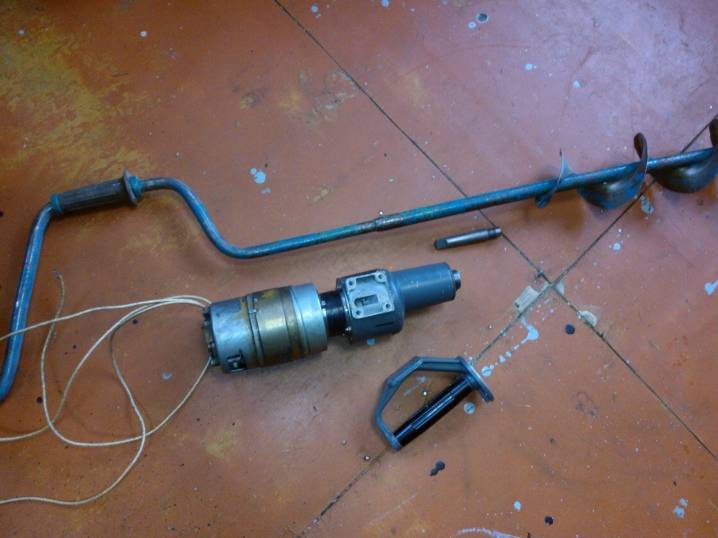

Одним из самых простых вариантов самодельного бура является агрегат из дрели. Инструмент идеально подходит для того, чтобы использовать его для разработки собственной мощной техники.

Итак, прежде чем начать, понадобятся следующие материалы:

  • дрель;
  • червячный редуктор, он прост в установке;
  • болгарка;
  • стальные диски нужного диаметра, в зависимости от размеров ямы.

Можно приступать к работе.

Этапы изготовления

  1. На дисках, количество которых соответствует числу ярусов режущей части, сделать посередине отверстия под шток. Отверстие должно быть равно диаметру стержня.
  2. Разрежьте диски так, чтобы получить секторы круга.
  3. Сварить спиралью диски, соединить их с кольцами.
  4. Идеальным вариантом наконечника станет сверло по металлу, оно облегчает процесс бурения. Заточенная пика менее удобна.
  5. Наконечник ставится ниже шнековой насадки на 5 см.
  6. Затачиваем кончик сверла, шнек.
  7. Теперь на дрель с редуктором устанавливается насадка.

Универсальный электробур готов к использованию.

Обзор электробура для зимней рыбалки смотрите далее.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

  1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
  2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
  3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
  4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

  • сварочный аппарат с электродами, защитной маской;
  • болгарка с дисковыми насадками;
  • электрическая или ручная дрель;
  • молоток;
  • точило;
  • тиски;
  • клещи;
  • маркер, рулетка;
  • циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

  1. С одной стороны вала приварить полки из утолщенной стали.
  2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
  3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
  4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

  1. Из двух половинок круга.
  2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Ударно-канатная методика

Пробурить отверстие в грунте для скважины или установки столба можно не только инструментом вращательного типа. Для выполнения аналогичных работ также применяют ударно-канатную методику. Выполнять работы по бурению таким способом можно самостоятельно, а глубина может подходить для скважины. Установку для бурения можно купить или изготовить из подручных материалов. Она состоит из таких частей:

  • тренога высотой 2,5-3 м;
  • снаряд (желонка);
  • трос;
  • лебедка.

Принцип работы этой методики подразумевает сбрасывание трубчатого снаряда на место скважины. За счет собственной массы желонка входит в грунт и захватывает его. На нижнем конце рабочей части установки есть клапан, который удерживает выработанный из скважины грунт. После извлечения снаряда, его разворачивают техническим отверстием вниз и вытряхивают накопившийся грунт ударами тяжелого инструмента – молота или лома.

Изготовление установки

Чтобы подготовить буровую установку для ударно-канатной методики нужно поставить высокую треногу на месте бурения. Ее изготавливают из металла высокой прочности, но рекомендуют сделать распорки. В верхней точке треноги крепят тросовый блок, он должен быть рассчитан на предельную массу снаряда, наполненного мокрым грунтом, с учетом запаса порядка 50 кг.

Для изъятия желонки из отверстия в почве нужно использовать лебедку с тросом. Их подбирают также из расчета массы. Лебедку для бурения модно использовать ручную или автоматическую, но крепеж должен соответствовать. Для фиксации подъемного устройства подойдет предмет, превышающий массой, и, загруженный грунтом, снаряд или статичный объект, к примеру – дерево.

Строение желонки

Желонка – трубчатый снаряд для ударно-канатного бурения. Основная часть вмещает в себя грунт, отработанный при бурении скважины. Для захвата, в нижней части снаряда изготавливают клапан лепесткового или шарикового типа. Расстояние от режущей части не меньше 5-7 см. Диаметр заготовки для желонки должен соответствовать предполагаемому размеру скважины.

Для справки!

Глубина скважины при ударно-канатном способе бурения увеличивается на 40-50 см за один подход. Но, ориентироваться на этот параметр при самостоятельном изготовлении желонки не стоит.

От массы рабочей части инструмента зависит скорость бурения. Для увеличения того параметра в верхней части снаряда рекомендуют поместить груз. В этом качестве используют блины с отверстиями посредине или заливают верхнюю часть желонки свинцом. При заливке по длине заготовки надо учесть место с перегородкой. Алгоритм изготовления желонки следующий:

  1. В верхней части трубы по осевой линии нужно расположить крепление троса. Для того наваривают поперечную полосу и сверлят в ней отверстие по диаметру используемого шнура.
  2. Нижний конец трубы нужно заточить. В зависимости от мягкости грунта можно выбрать кольцевой (для твердых грунтов) или зубчатый (для рыхлой и мягкой почвы) тип заточки. При наличии муфельной печи кромку закаливают.
  3. Для очистки внутренней полости снаряда в верхней трети прорезают продольное отверстие шириной в 3-4 см. Грунт при ударно-канатном бурении плотной забивает снаряд – его можно рыхлить ломом и вытряхивать.

В процессе работы с желонкой нужно обращать внимание на состояние режущей кромки – когда та часть расплескивается нужно использовать другие способы бурения. Это связано с тем, что крупные булыжники проще выбрать из скважины шнековым инструментом

При плотном и вязком грунте лучше закрепить на конце желонки воротник колокольной формы, расширением вниз.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Конструкции и применение

Есть три основных конструкции земляных буров:

  • Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

    Пример самодельного земляного садового бура

  • Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

    Шнековый бур отличается навитыми спирально несколькими оборотами спирали

  • Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

    Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Это интересно: Как сделать ручной бур для земли своими руками — разъясняем досконально

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

  • Когда закладываются инженерные сети.
  • Для устройства колодца.
  • Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
  • При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.
