Фундамент под деревянный дом: какой лучше выбрать?

Важные факторы для выбора фундамента

Выбор вида фундамента для частного дома зависит от следующих факторов:

  • инженерно-геологическая ситуация на участке. Для ее исследования лучше всего нанять команду профессиональных геологов, которые возьмут пробу грунта и составят подробный отчет на основании результатов исследований. Отчет должен включать в себя толщину различных слоев грунта, глубину залегания грунтовых вод, пучинистость грунта. Исследование покажет, какой фундамент лучше для домов из газобетона или любого другого материала на данном участке;
  • сбор нагрузок – то есть сумма веса всех конструкций будущего сооружения. Этот параметр имеет наибольшее значение при выборе площади фундамента, а также материала для его постройки. Расчетом параметра должен заниматься опытный инженер-проектировщик, который подберет наилучший материал и тип фундамента. Например, учитывая плюсы и минусы свайно-ростверкового фундамента, можно использовать его для относительно тяжелых конструкций;

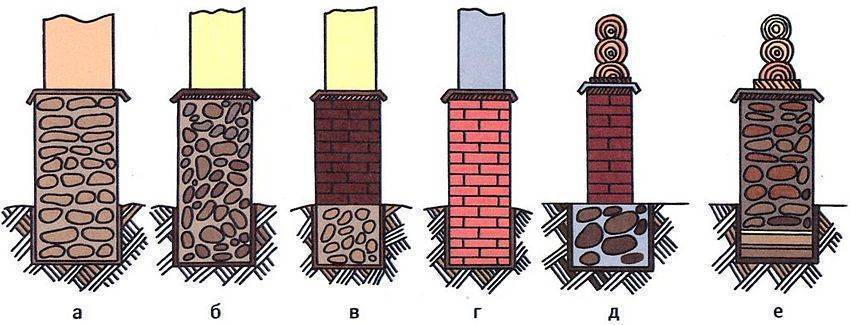

Фундаменты из различных строительных материалов: а — бутовый; б — бутобетонный; в — кирпичный с бутобетоном; г — кирпичный; д — кирпичный с бутом; е — бутовый на песчаной подушке

глубина укладки фундамента – к этому параметру всегда следует добавлять необходимость устройства гидроизоляции и дренажа для фундамента. Это обязательно, если рядом с домом находится река или озеро, а также при наличии повышенного уровня грунтовых вод;

  • учет нагрузки от находящихся рядом сооружений – если рядом находятся тяжелые конструкции, то грунт уже деформирован, поэтому при возведении своего здания рядом с другими нагрузку на грунт нужно суммировать;
  • вероятность аварии – сюда относится возможность прорыва водных коммуникаций, который может существенно изменить структуру грунта и стать причиной проседания фундамента.

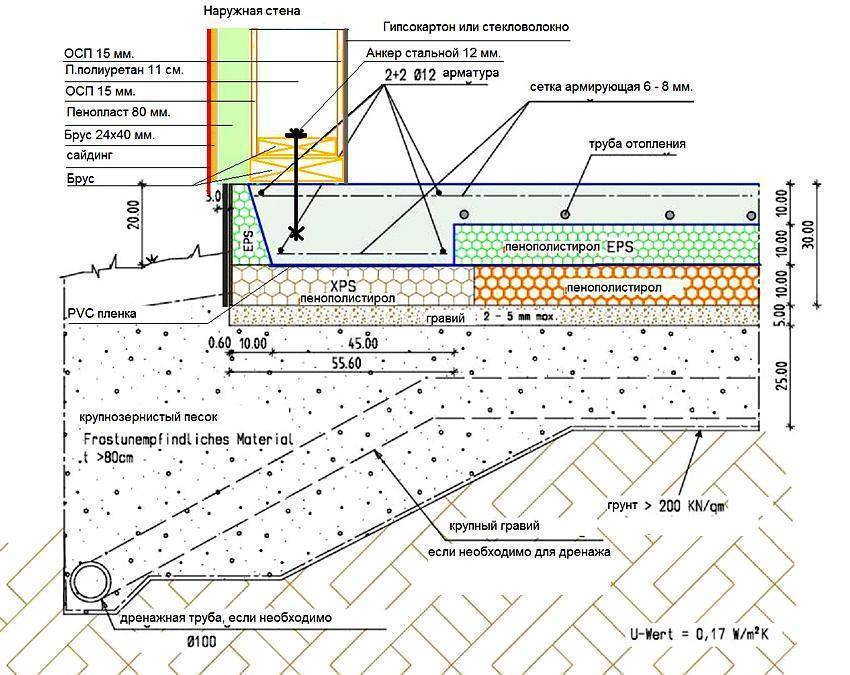

Пример конструкции утепленной шведской плиты

Выбор некачественного материала или халатное выполнение работ – фактор, который может сыграть злую шутку даже в том случае, если вы максимально внимательно отнеслись ко всем указанным выше моментам. Поэтому в качестве исполнителей для работ по укладке фундамента лучше всего выбирать специалистов с хорошими рекомендациями или проверенные строительные компании.

Также очень важно точно придерживаться материалов и технологий, которые указаны инженером-проектировщиком в проекте

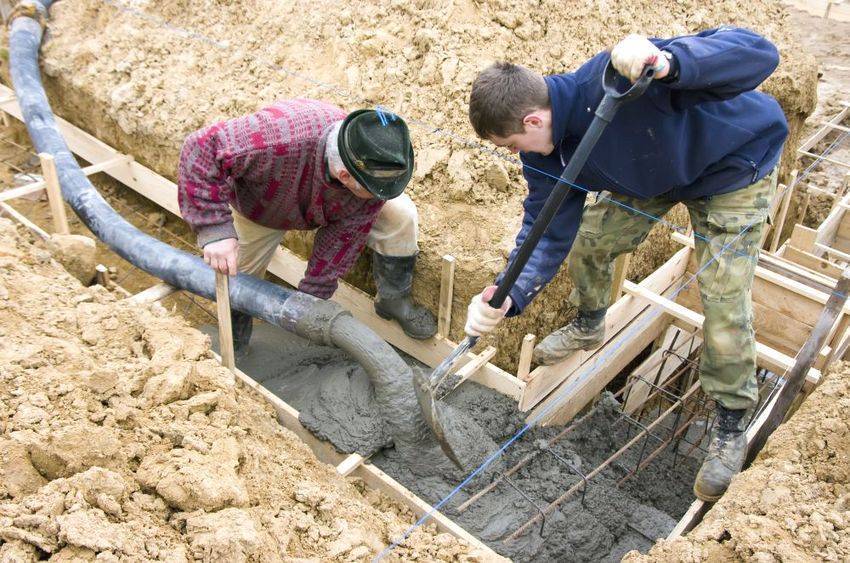

Процесс строительства ленточного фундамента

Свайно-винтовое основание


На фото показан свайно-винтовой фундамент с металлическим ростверком, но также возможен и деревянный аналог. Брусья должны быть тщательно пропитаны растворами от гниения. Иногда участок стоит на грунте с высоко расположенными источниками и подземными водами, еще более неблагоприятный вариант – это болотистая почва. В этих случаях для дома из оцилиндрованного бревна используется свайно-винтовой вид. Металлические трубы с заострением на конце, которые и называются сваями, вкручиваются в грунт. Соединяются трубы между собой ростверком – это может быть сварка или болтовое соединение. Конструкция достаточно надежная не только для постройки из брёвен, но и для бетонных домов.

Преимущества у свайно-винтового основания следующие:

  • Можно возвести в любой сезон;
  • Достаточно доступный фундамент;
  • Минимум ландшафтных работ.

Недостаток всего один:

Своими руками построить такую конструкцию оцилиндрованного бревна будет крайне проблематично – без спецтехники свайное основание нельзя сделать.

Столбчатые фундаментные конструкции

Размеры столбчатого фундамента определаются в зависимости от количества опорных точек. Обязательно устанавливать столбики в угловых точках и в точках пересечения стен. Размеры отдельно взятого столба определаются в зависимости от шага. Минимальное значение шага колонн один метр. Больше можно, меньше – не рационально.

Столбчатые фундаменты часто путают со свайными, но они принципиально различны и по механике работы и по конструктивным размерам. Во-первых, в столбчатых опорах используется высокий ростверк, а надземная часть конструкции составляет до 90 процентов общей массы, чего никогда не встретишь в свайных опорах.

Во-вторых, поперечное сечение столба редко бывает менее 30 сантиметров, когда диаметр свай может составлять всего лишь 10-20 см. В третьих, столбчатые фундаменты могут изготавливаться по принципу кирпичной кладки из мелкоштучных элементов, что принципиально изменяет технологию монтажа. Таким образом, размеры столбчатой опоры будут кратны количеству кладочных элементов на размер торцовой стороны.

Посмотрите видео, как выполнить основание под сруб своими руками.

Какой фундамент выбрать

Дома из профилированного или клеёного бруса могут строиться на сваях или столбах. Также под них часто заливаются ленточные или плитные основания. Выбор конкретного типа фундамента зависит от таких факторов, как вес стен и крыши, а также от особенностей грунта на участке.

Брус — материал довольно-таки лёгкий, но особой прочностью дерево, к сожалению, не отличается. Поэтому фундамент для дома из бруса должен быть максимально надёжным и достаточно мощным. Даже если конечная цена на него окажется довольно-таки высокой, экономить не стоит. Иначе в процессе эксплуатации здания стены может «повести» и для проживания оно станет небезопасным. Дом на сваях имеет свои плюсы и минусы, об этом тоже надо помнить и выбирать проекты для дома зная о них.
Подробно о критериях выбора фундамента вы можете узнать из видеоролика.

Особенности грунта

Перед возведением фундамента следует выяснить, какой тип грунта имеется на участке. В зависимости от этого в дальнейшем будет производиться расчёт основания дома. Разновидностей грунтов существует несколько:

  1. Скальный. Это очень прочный и устойчивый вид грунта. Иногда основания под дома на таких участках возводят прямо наверху, без заглубления. В данном случае наилучшим выбором станет ленточный фундамент;
  2. Полускальный. Это также достаточно надёжный тип грунта. Такой показатель, как глубина промерзания в данном случае не учитывается. Фундамент также обычно возводится ленточный и практически не заглубляется;
  3. Конгломерат. В таком грунте содержится большое количество осколков скальных пород. Основание под дом в данном случае может быть столбчатым (цена на этот вариант самая небольшая) или ленточным;
  4. Песок. Это тип грунта под весом здания обычно сильно проседает. Но в короткие сроки, а поэтому считается довольно-таки надёжным. Строительство столбчатого или ленточного основания под здание в этом случае будет наилучшим решением;
  5. Глина. Состав таких грунтов крайне неоднороден. Поэтому в весеннее время они способны неравномерно вспучиваться. В результате возможно нарушение целостности основания дома. Поэтому фундамент на таких грунтах лучше всего заливать ленточный и поглубже — ниже уровня промерзания;
  6. Торф и пучинистые грунты — самый ненадёжный вариант. Разрабатывать проекты фундаментов хозяевам участков с такой землёй самостоятельно не стоит. Лучше пригласить специалиста. Чаще всего дома под ключ на грунтах этого типа возводят на винтовых сваях. Последние заглубляют до глубины твёрдых пластов земли. Поэтому дом на сваях получается надёжным;
  7. Подверженные подвижкам. К этой группе относят не слишком устойчивые грунты на склонах холмов. В данном случае под дом должен быть залит плитный фундамент. Цена на основание этого типа очень высока, но в случае подвижки стены будут перемещаться вместе с ним, а поэтому останутся целыми.

Практически на всей территории России грунты достаточно устойчивы. Поэтому у нас в стране дома из профилированного или клеёного бруса на сваях или плитах строят довольно-таки редко. Чаще всего под такие здания возводят ленточные мелкозаглубленные или столбчатые фундаменты.

Расчёт фундамента

При составлении проекта дома обязательно следует сделать расчёт его основания. Иначе оно может получиться недостаточно прочным или, наоборот, излишне мощным, в результате чего неоправданно возрастёт цена на него.

Расчёт первого показателя выполняют путём сложения веса всех строительных материалов, использованных при возведении дома. Второй можно узнать из специальных таблиц.

К примеру, пусть площадь подошвы столба на песчаном грунте равна 1589 см2 (для диаметра 450 см), а вес здания — 200 тыс. кг. Показатель R для песка равен 6-ти. Следовательно, расчёт количества столбов будет выглядеть так: N=200000/6/1589=21 опора.

Подготовка к работе и земляные работы

Видов фундаментов существует много. К ним относятся: ленточные (сборные, монолитные и комбинированные) – используются на сухом, непучинистом, песчаном грунте; ленточный бутобетонный – на непросадочном глинистом грунте; плитный, сплошной – на подвижном, пучинистом, просадочном грунте и свайный – используется практически на всех видах грунта. Мы рассмотрим, как делается монолитный ленточный фундамент, т. к. его будет достаточно для строительства деревянного дома практически любой высоты.

Шаг 3Разметка.

Начинаем выставлять разметку под опалубку. Для этого сначала устанавливаем первый угол путем забивания колышка в землю

Важно, чтобы он имел ровное вертикальное положение. Для его определения можно использовать отвес или же уровень

Затем привязываем к колышку шпагат (или крепкую нитку) и протягиваем его к следующему углу. В основании второго угла так же забиваем колышек в землю. Так продолжаем соединять нитку до тех пор, пока не получится контур вашего дома. Важно, чтобы углы  были прямыми,  для этого можно промерить диагонали фундамента (они должны быть одинаковыми по длине).  Внутреннюю разбивку делать необязательно, достаточно придерживаться толщины основы. В среднем она составляет 400-600 мм. Не забывайте, что под будущие внутренние перегородки так же необходимо залить основу.

Шаг 4Уборка грунта.

После установки разметки, в первую очередь убирают плодородный слой почвы внутри будущей конструкции (это нужно для того, чтобы в дальнейшем в доме не присутствовала сырость и неприятные запахи). Убрать грунт следует в горизонт.  Для этого можно использовать специальный строительный прибор — нивелир. Если вы не знаете, как самостоятельно им пользоваться, можно прибегнуть к помощи специалиста, а можно попробовать разобраться в этом самому.

Для работы нам понадобится тренога, специальная рейка, и соответственно сам прибор. Итак, начнем.

Во-первых, необходимо установить треногу – это основа для установки прибора, поэтому делать это лучше на твердой почве. Чтобы она не двигалась, нужно как следует вставить основания трех ножек в грунт. Крепежные элементы, которые находятся на каждой из трех ножек, необходимо ослабить, чтобы установить штатив на нужную для вас высоту и так, чтобы верхняя площадка была в горизонтальном положении, после этого следует закрутить их обратно до упора.

Следующим шагом является установка прибора на штатив и фиксация его с помощью крепежного винта, который находится в центре горизонтальной площадки. После того, как мы все закрепили, нужно установить сам прибор строго по горизонтали. Сделать это можно при помощи датчика уровня, который имеется на нивелире. Сначала подкручиваем ближние к вам два винта так, чтобы пузырек воздуха в капсуле находился точно по центру. Затем разворачиваем прибор на 90 градусов и вновь оцениваем положение пузырька в уровне.  Если он смещен, то подкручиваем уже третий винт, пока не добьемся нужного результата

Важное примечание: подкручивать нужно только третий винт, не трогая предыдущие два, иначе можно бесконечно повторять данную процедуру безрезультатно. Итак, наш прибор готов и можно приступать к снятию отсчета с рейки

Нам понадобится помощь товарища. На нашем земельном участке находим самую низкую точку земли. В этом месте на поверхность земли ставим рейку

Важно, чтобы она стояла точно вертикально. Наводим нивелир, настраивая окуляр под ваше зрение, на рейку

 Сделать это можно, подкручивая винт до тех пор, пока не увидим четкое изображение специальной разметки на стекле прибора в виде крестика. Центр этого крестика должен совпасть с каким-то значением на рейке. Именно его и записываем в наш отчет, он должен будет повторяться у нас на всем участке. Если в какой- то точке отметка ниже необходимого уровня, то в этом месте необходимо убрать грунт, а если же наоборот, больше исходного значения — нужно подсыпать.

Шаг 5Выкапывание траншеи.

После этого, в зависимости от глубины промерзания грунта, нужно выкопать траншею под фундамент под дом из бруса. Сделать это можно вручную или с применением техники, главное, чтобы дно траншеи было по уровню. Глубина её должна составлять в среднем 50-100 см.

Шаг 6Отсыпка подушки.

Затем приступают к отсыпке, так называемой «подушки» для вашего основания. Она должна состоят из нижнего слоя — щебня высотой 150-200 мм и верхнего слоя — песка высотой около 50 мм. Засыпают подсыпку в траншею, которая должна быть немного шире, чем будущая толщина фундамента.

Ленточные фундаментные конструкции

Ленточные фундаменты занимают значительный сегмент рынка индивидуального жилищного строительства, и различаются по типу устройства и глубине заложения. Это не просто классификация ради дополнительной номенклатуры – от глубины заложения зависит принцип работы конструкции и технологические процессы, связанные с устройством фундамента. Определить геометрические размеры ленточного фундамента для сруба очень просто, для этого нужно следовать определенной методике.

Мелкозаглубленная лента

Ленточные опоры мелкого заложения отличаются невысокой прочностью. Но такой фундамент под сруб – отличный вариант экономичного и надёжного решения. Дешевле, чем мелкозаглубленная, может быть только незаглубленная лента или свайные фундаменты, но не всегда они подходят по типу грунта и прочности. Средняя глубина мелкозаглубленной ленты составляет 50-60 сантиметров, что почти всегда находится в зоне промерзания грунтов.

Сруб на ленточном основании

Стандартные размеры фундаментных блоков находятся в диапазоне от 300 до 1200 мм и градуируются шагом 300 мм – этот параметр и будет определять ширину фундаментной плиты. Какой бы ни была глубина промерзания, фундамент под сруб мелкого заложения будет располагаться в зоне промерзания грунтов, что обязывает застройщика устраивать дренажные системы, чтобы отвести грунтовые воды – иначе ни высокий цоколь (от 400 до 1500 мм), ни прочный бетон не спасут конструкцию от разрушения под воздействием морозного пучения.

Лента глубокого заложения

Использовать глубоко заглубленный ленточный фундамент для сруба размерами 6х6 м нужно, только если строится двухэтажный деревянный дом или уровень грунтовых вод находится в зоне промерзания, что сразу делает грунт высокопучинистым. Глубина заложения капитального ленточного фундамента может быть в пределах от 0,8 метра практически до бесконечности. Разумная глубина фундаментной подошвы 2,5-3 метра, с учётом устройства подвального этажа.

Возведение сруба

Ширина ленты будет зависеть от ширины стеновых конструкций. Минимальные размеры поперечного сечения находятся в пределах 300-400 миллиметров, в зависимости от того сборная или монолитная конструкция используется.

При этом следует понимать, что сборные ленточные опоры состоят из двух типов блоков – фундаментная плита (трапеция с вершиной от 300 до 600 мм) и фундаментный блок, ширина которого соответствует верхнему обрезу фундаментной плиты.

Ширина подошвы плиты всегда больше, чем ширина блока, поэтому следует устраивать траншею соответствующих размеров. После монтажа опорной конструкции и устройства боковой гидроизоляции производится обратная засыпка грунта с уплотнением.

Незаглубленная лента

Преимущество незаглубленных фундаментов в том, что они стоят на поверхностном слое грунта, что исключает воздействие морозного пучения на боковые стенки фундаментной плиты. Подготовка участка к монтажу незаглубленной ленты заключается  в устройстве прочного основания.

После этого можно устанавливать опалубку. Высота надземной части фундамента определяется с учётом массы деревянного дома. Несущая способность хорошо подготовленного грунта позволяет строить фундамент для сруба высотой не менее 30 сантиметров. Таким образом, можно считать, что минимальный вертикальный размер незаглубленного фундамента с учётом подготовленной подушки составляет 0,8 метра.

Размеры в плане должны соответствовать размерам дома в осях, при этом рационально устраивать фундамент с учётом наличия 10-сантиметровых выступов цоколя внутрь и наружу стен. При средней толщине деревянных стен 400 мм, ширина фундамента будет составлять 420 мм – этот размер следует разделить пополам и откладывать полученной значение по обе стороны осевых линий стен.

Рекомендуем посмотреть видео о том, как самостоятельно сделать незаглубленное ленточное основание.
