Ленточный фундамент: что это такое и чем облицевать

Если фундамент свайный

Если у дома свайный фундамент, то и тогда отказываться от красивого цоколя не стоит. В этом случае надо создать фальшивый фундамент (цоколь) под облицовку. Облицовка свайного фундамента начинается с изготовления навесной конструкции, которая создаст иллюзию цоколя. Далее проводят подготовку поверхности фальшь цоколя к облицовке. После этого приступают к облицовке фундамента, которая производится точно так же как и при обычном цоколе.

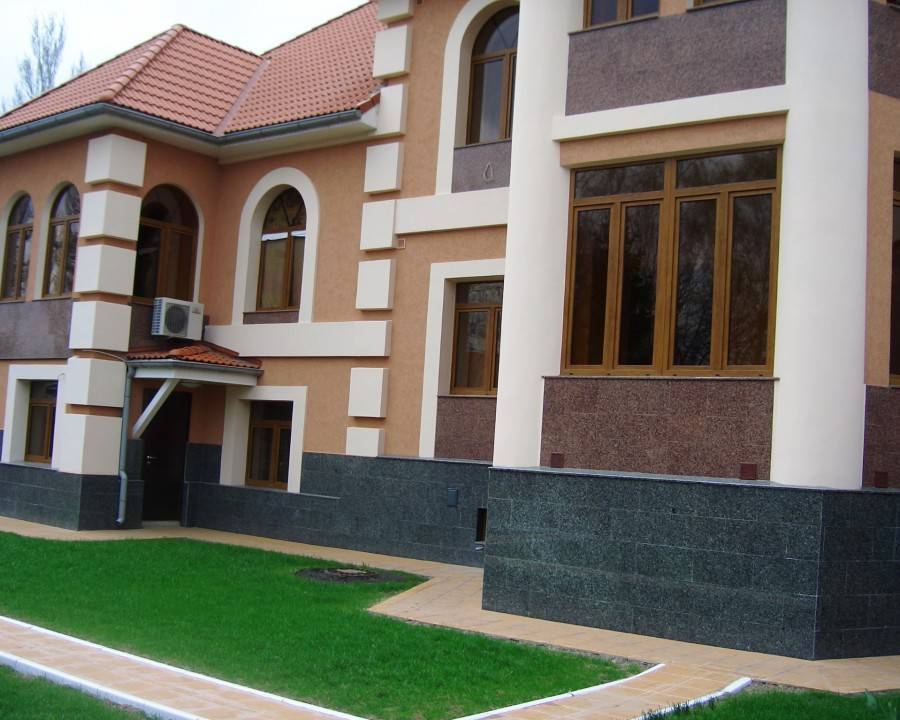

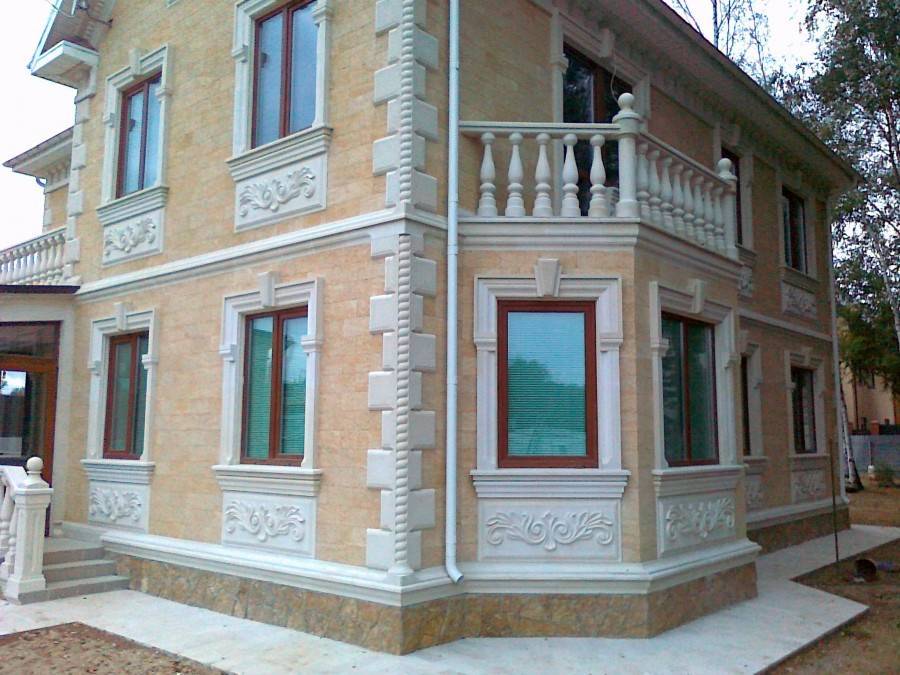

Качественно проведенная декоративная облицовка цоколя придает строению законченный внешний вид и дополнительно защищает его основание от неблагоприятного воздействия окружающей среды.

Как рассчитать?

При расчетах пользуются формулой S>γn F/γc R0. Значения следующие:

1. γn – значение коэффициента надежности, равняется 1,2.
2. F – нагрузка на фундамент, которую получают, складывая вес конструкций, мебели, техники и другой обстановки, проживающих в доме людей, снеговую нагрузку и так далее.
3. γc – значение коэффициента условий эксплуатации, подбирается исходя из типа грунта, указывается в расчетных таблицах СНиП (песок – 1,4, глина – 1).
4. R0 – табличное значение условного сопротивления грунта, находится в приложениях к СНиП.

По этой формуле находят общую величину площади лента. Это значение делят на общую длину основания, с учетом участков под внутренние стены и другие участки, если они есть. В результате получают минимальное значение ширины ленты, которое рекомендуется увеличить на 15% или более.

Разметка

Установку опалубки желательно производить после окончания всех работ по армированию фундамента и по закладке связующих элементов с будущими стенами. Это облегчит соблюдение необходимых заглублений арматуры в монолит и соединение концов арматур между собой.

Перед началом опалубочных работ производят разметку по внешним размерам фундамента, его толщине на каждом участке залегания, включая перегородки, и высоте над уровнем земли так, чтобы в дальнейшем можно было собрать точную, прочную и надежную форму для заливки бетонной смеси. При этом отклонение вертикали не должно превышать 5 мм на 1 м высоты, смещение осей опалубки — 10 мм, горизонтали — 3 мм. Разметка для всех видов ленточного фундамента производится однотипно.

Для разметки внешних габаритов фундамента сначала вбивают два колышка по линии одной из сторон с отступом 50–70 см от перпендикулярных к ней стен (рис. а). По ним натягивают бечевку (рис. б) и привязывают на соответствующей высоте фундамента над уровнем земли, выверив горизонталь с помощью гидроуровня (рис. в). Такую же операцию проделывают с противоположной стороны фундамента, определив горизонталь по первым двум колышкам (рис. г). В завершение данного этапа размечают оставшиеся перпендикулярные стороны (рис. д). Аналогичным образом осуществляют внутреннюю разметку по ширине наружных и внутренних стен (рис. е).

Последовательность осуществления разметки под установку опалубки:

• а — закрепление первых колышек;
• б — натяжение бечевки по ним;
• в — определение горизонтали будущего фундамента;
• г — натяжение бечевки для противоположной стороны аналогичным способом;д — разметка перпендикулярных сторон;
• е — разметка по ширине наружных и внутренних стен.

Опалубку можно устанавливать сразу после разметки периметра фундамента и продолжать одновременно с разметкой внутренних размеров, при этом следует воспользоваться двумя способами.

Первым можно добиться удобства выравнивания бетонной смеси по кромке доски (рис. а). Для этого установку опалубки производят, совмещая ее верхний край с натянутой бечевкой, а нижний выравнивая с уровнем земли или немного заглубляя, что нередко бывает затруднительным, особенно на твердых глинистых, каменистых и скалистых грунтах. Противоположную сторону опалубки можно выставлять произвольно по высоте.

Второй способ более универсален и прост как в установке, так в использовании разноразмерных щитов. В данном случае низ опалубки устанавливают по рельефу земли, а заливку бетонной смеси осуществляют по натянутой бечевке (рис. б), для которой проделывают соответствующие прорези в стенках опалубки.

Выравнивание горизонтали бетонной смеси по:

• а — кромке доски;
• б — бечевке.

Закрытие цокольной поверхности свайного основания с помощью навесной конструкции

Для проведения отделочных работ потребуется выполнить следующие операции:

• На начальном этапе изготавливается обрешётка. На сваи осуществляют крепление металлического или деревянного каркаса. Если применяется древесина, необходимо произвести обработку поверхности с помощью антисептика;
• Устанавливаются термопанели. Их можно заменить плитами из асбестоцемента или листовым шифером;
• Производится сведение углов конструкции;
• Осуществляется установка капельников и других дополнительных элементов.

Преимущества подобного метода:

• Высокая скорость выполнения работ;
• Небольшая стоимость материала;
• Возможность внутренней вентиляции под половым покрытием. Производится дополнительная защита основания;
• Красивый внешний вид.

Оформление мелкозаглубленного фундамента

Отделку цокольного покрытия производят после заливки ленточного основания:

• На ленточное основание устанавливается кирпичная кладка;
• Она подводится под стены, формируются отдушины;
• Осуществляется окончательная отделка фасадной части. Для этого может использоваться штукатурка или пластиковые панели.

Достоинства кирпичной отделки:

• Такая кладка дополнительно защищает нижнюю часть строения;
• При отделке расходуется гораздо меньшее количество утеплителя, чем в навесной конструкции;
• Оформление ленточного цоколя производится одновременно с возведением отмостки;
• Сокращается время строительных операций;
• Появляется возможность создания подвального помещения;
• Повышается эстетичность конструкции. Можно выбрать любую форму отделки.

Зачем нужна отмостка и отливы ?

Технология облицовки цоколя позволяет использовать широкий спектр материалов. Большим плюсом является то, что материал цокольной части может отличаться от материала стен.

Главными элементами при организации облицовки, является: отмостка и отливы по кромке фундамента. Стена здания может упираться полностью на подошву фундамента (одна плоскость), может немного свисать (выступать) с нее или же наоборот: подошва фундамента имеет выступающий цоколь.

В первом и третьем случае необходимо сделать отливы. Они могут быть расположены в месте соприкосновения основания стены и подошвы фундамента, а также в месте контакта фундамента и отмостки.
