Как сделать септик из железобетонных колец

Разновидности

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции. Из ЖБИ вы можете сделать следующий дачный септик:

Однокамерное изделие – это резервуар для сбора нечистот. Правильный однокамерный септик должен иметь объём кратный величине суточного сброса. Конструкция может выполняться без дна. Однокамерная схема монтажа не подразумевает устройство дренажной прослойки на дне сооружения из железобетонных колец. Стоки очищаются за счёт почвенной фильтрации. По мере заиливания грунта тяжёлыми фракциями эффективность работы очистной установки снижается.

Важно: сточная жидкость не должна просачиваться через стыки колодезных колец в однокамерном септике. Двухкамерное очистное изделие

Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса

Двухкамерное очистное изделие. Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса.

Внимание: дно фильтровального колодца не стоит обустраивать на глинистой почве, которая обладает плохой пропускающей способностью. Строительство лучше выполнять на песчаных грунтах

Трёхкамерный септик из железобетонных колец – наиболее совершенное устройство с точки зрения правильности утилизации отходов. Первые два колодца – это отстойники, где выполняется механическая очистка стоков. Третий отсек – это фильтровальный колодец. Такой септик для дачи имеет следующее рабочее состояние: первые две камеры заполнены до перелива, а в третьем отсеке есть небольшое количество воды.

Строительство камер септика без дна допускается в двух случаях:

  1. При низком расположении грунтовых вод. В этом случае полностью исключена вероятность попадания стоков в водоносные горизонты.
  2. Если требуется обеспечить фильтрацию воды в грунт. В этом случае на дне сооружения выполняется устройство фильтрационной прослойки из песка и гравия.

Чтобы значительно ускорить процесс разложения органических отходов, можно выполнить строительство септика с аэрацией. Для этого используется специальное устройство – компрессор с таймером, который во вторую камеру под давлением нагнетает воздух. В итоге активизируется деятельность аэробных микроорганизмов, которые разлагают аммиак на нитриты.

Очистное сооружение без откачки

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок. Однако при правильном устройстве делать это придётся значительно реже. Например, известны такие сооружения на даче, из которых уже 10 лет подряд не откачивали осадок.

По сути, это трёхкамерная конструкция, где в первом отсеке происходит переработка твёрдых отходов анаэробными бактериями без доступа воздуха. Здесь твёрдые составляющие разлагаются микроорганизмами на сероводород и метан, поэтому образуется небольшой илистый осадок. Чем качественней выполняется процесс разложения, тем меньше осадка образуется на дне.

Для эффективности работы такого септика понадобится обустроить своими руками аэрацию второй камеры. Здесь аэробные микроорганизмы будут перерабатывать органические составляющие стоков. Для их жизнедеятельности нужен кислород, поэтому и понадобится компрессор.

В третьей камере такого агрегата на даче необходимо обустроить качественный фильтр на дне, чтобы проходила окончательная фильтрация предварительно очищенных сточных вод. В итоге осадка будет образовываться минимум, и откачка вам понадобится не скоро.

Вентиляция и гидроизоляция

Следующим этапом после установки переливной трубы является вентиляция септика из бетонных колец для устранения посторонних запахов. Монтаж трубы выполняется на 70 см выше уровня земли.

Гидроизоляция является самой важной стадией строительства септика из бетонных колец. Необходимость ее в том, чтобы не было загрязнения грунтовых вод, а также попадания грунтовых вод в колодец

Гидроизоляция должна быть проведена с внутренней и с наружной стороны.

Самым надежным и проверенным вариантом будет проникающая гидроизоляция, которая обладает защитными свойствами от проникновения вод на протяжении всей эксплуатации.

Если применяется проникающая гидроизоляция, то наносится она с двух сторон, ее частицы проникают вглубь бетона и кристаллизируются, заполняя все пустоты.

Можно купить готовые цилиндры из пластика, которые устанавливаются внутри колодца. Такие цилиндры на 100% защитят септик от попадания грунтовых вод.

После этого — необходимо произвести засыпку колец грунтом по окружности, для прочности. Колодцы накрываются бетонными плитами с отверстиями для люков. Люки накрываются чугунными крышками.

Септик своими руками из бетонных колец

При отсутствии централизованной канализации локальная очистная станция рядом с частным домом – это жизненная необходимость для его жильцов. Вариантов подобного сооружения существует немало. Однако только септик из бетонных колец своими руками сделать проще и быстрее всего. Для устройства такой конструкции достаточно пары дней. Ждать застывания бетона здесь не нужно, для работ берутся готовые ЖБИ заводского изготовления. Их надо лишь собрать как конструктор.

Устройство и принцип работы септиков

Хозяева небольших домов за городом септик чаще всего делают однокамерный вариант с герметичным либо дренирующим дном. В первом случае получается обычный накопитель для стоков, а во втором – классический выгреб с дренированием. При этом сугубо накопительный отстойник рекомендуется выбирать, только если глинистые или обводненные грунты сооружение с фильтрацией устроить просто не позволяют.

Септик в виде резервуара-накопителя герметичен и ограничен в объеме. Заполняется он достаточно быстро, вызывать ассенизаторскую машину придется часто. Бетонная выгребная яма с донным дренажом из гравия более рациональна. Большая часть попадающих в нее сточных вод фильтруется в почву. Здесь ассенизаторов приглашать потребуется максимум дважды в год для выкачки лишнего ила.

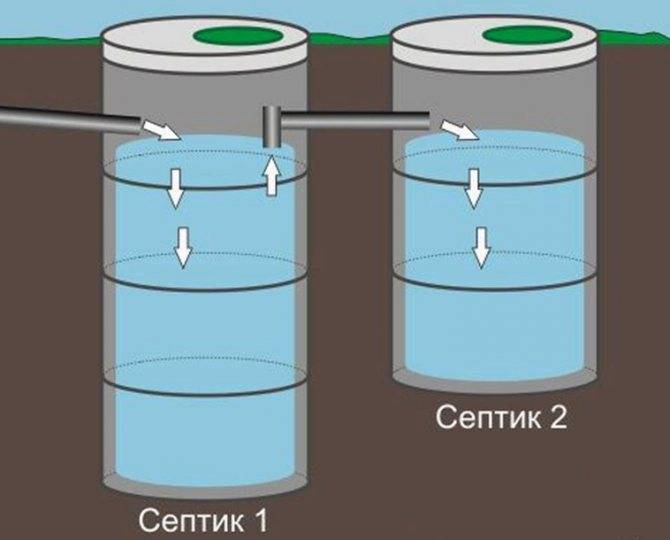

Схема работы из двух колодцев

Самым эффективным является септик из бетонных колец, выполненный по схеме с тремя отдельными камерами. Конструктивно он напоминает заводскую ЛОС, имеющую несколько отсеков для отстоя канализационных стоков и их частичной переработки.

Схема из 3-х колодцев

Трехкамерный работает на следующих принципах:

Сначала стоки попадают в первую камеру, где происходит оседание тяжелых частиц (осветление хозяйственно-бытовых вод из канализации в доме).

После осветленные массы перетекают во второй отсек для брожения.

Затем уже отбродившие стоки оказываются в третьей камере, где осуществляется их дренирование в грунт.

Уровень очистки в трехкамерном варианте достигает 90%. Оставшиеся десять процентов – это ил, который по мере заполнения камер все же придется удалять. Однако заниматься чисткой в этом случае потребуется лишь один-два раза за год. А вот объемы стоков такая система перерабатывать в состоянии достаточно большие. Для двухэтажного частного дома и/или семьи в 3–5 человек его хватает с лихвой.

Объем септика для дома

По нормам вместительность по минимуму должна равняться трехсуточному объему канализационных стоков из дома. При этом на каждого члена семьи приходится порядка 200 литров/сутки (0,2 кубометра/сутки). То есть умножаем количество проживающих в коттедже людей на 3 и на 0,2 – получаем расчетную кубатуру сточных вод. Этот объем полностью должен вмещаться в первых двух камерах, которые с герметичным днищем.

Правильно рассчитывайте объём

Дренажный танк в данных расчетах не участвует. В нем происходит инфильтрация воды в землю. Если проект делать правильно по всем строительным нормам, то надо учесть способность грунтов под гравийно-песчаным фильтром принимать влагу. А для этого придется проводить геологические изыскания на приусадебном участке, где будет производиться установка септика. Однако лишних денег у частника обычно нет, поэтому третью камеру по вместительности сооружают чаще всего такой же, как первая.

Зная кубатуру предполагаемых стоков из дома рассчитать необходимое количество изделий, чтобы самому построить септик своими руками, не сложно. Высота у них колеблется в пределах 0,5–1 метра, а внутренний диаметр они имеют от 80 до 250 см. В маркировке на каждое продаваемое ЖБ изделие эти параметры указываются всегда.

А дальше в ход идет формула вычисления объема цилиндра. Надо перемножить 3,14 (число Пи), высоту (H) и диаметр в квадрате (D*D), а после все это поделить на 4. В результате получится кубатура одного кольца из бетона. А дальше деление общего объема на вместимость одного круглого ЖБИ.

Септик своими руками из бетонных колец Однако только септик из бетонных колец своими руками сделать проще и быстрее всего. Для устройства такой конструкции достаточно пары дней.

Расчет объема, монтаж отстойника

Просчитывать объем резервуара необходимо для определения потока стоков, очистка которых и будет возложена на систему. Не стоит замерять, сколько именно тратит воды стиралка или супруга, берите за норму стандартный показатель – 200 литров в сутки на одного человека. В семье из 3-х человек, суммарный суточный объем составит 600 литров или 0,6 м3. Профессионалы советуют брать не суточную норму, а тройную, а значит, объем резервуара не может быть менее 1800 литров или 1,8 м3.

Размеры бетонных колец стандартные имеют габариты 0,8 м высоты и 1 м в сечении, причем внутренний диаметр составляет 0,63 м3, а значит, для семьи из 3-х человек нужен отстойник из 3 колец.

Обустраивая канализацию своими руками, стоит учесть, что вторая камера должна иметь объем в размере 75% первой камеры, а при потреблении воды более 10 м3/сутки, придется построить третью камеру, объем которой должен быть не менее 50% от объема первой камеры. Безусловно, данные примеры расчетов являются приблизительными и должны корректироваться с учетом потребностей каждой индивидуальной семьи.

Требования к котловану, подготовленному для обустройства септика из колец бетонных:

  1. Размеры ямы обязаны учитывать количество камер системы очистки;
  2. Дно котлована выравнивается, обустраивается амортизационная подушка из песка и гравия, затем площадка бетонируется во избежание попадания неочищенных стоков в грунт;
  3. Фильтрационный слой должен быть в пределах 0,5-1 метра толщины.

Следующий этап – монтаж колец из железобетона. Можно провести процедуру без применения спецтехники, своими руками. И при этом даже не подготавливать котлован предварительно. Как это будет:

  1. Копается яма на глубину роста человека;
  2. Устанавливается первое кольцо;
  3. На него ставится следующее кольцо, скрепляемое с первым;
  4. Затем яма выкапывается глубже, грунт вынимается наверх, а кольца осаживаются под собственным весом.

Осталось лишь загерметизировать стыки как изнутри шахты, так и снаружи, а камеры соединить между собой трубами. Последний шаг – закрывание котлована грунтом. Лучше всего использовать для засыпки часть песка, чтобы при аварийном прорыве, песчаная смесь послужила дополнительным фильтром, исключающем попадание неочищенных стоков в грунт.

Перекрытие резервуара занимает немного времени. Как правило, люки продаются готовыми и бывают как чугунными, так и пластиковыми. При отсутствии крышек, подойдет конструкция из арматуры, залитая бетоном. После правильный септик покрывается слоем грунта, и не забудьте про вентиляционную трубу в первом резервуаре! Высота трубы стандартная – 4 метра над уровнем резервуара. Этого вполне достаточно, чтобы неприятные запахи не распространялись по вашему и соседским участкам.

Что касается места монтажа резервуаров для очистки стоков, то не стоит их устанавливать рядом с домом и хозпостройками, поблизости от источника забора воды и рядом с трассами.

Септик из бетонных колец: этапы строительства

Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.

Подготовительный этап

Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.

Земляные работы

Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.

Котлован для септика

Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.

Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.

Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.

Доставка и монтаж железобетонных колец

Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.

Монтаж железобетонных колец

Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.

Гидроизоляция

Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.

Гидроизоляция колец колодца

Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.

Вентиляция

На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.

Вентиляция септика

Перекрытие септика

Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.

Расположение

ОбъектУдаленность
ДомНе менее 5 метров. Фильтрация воды в грунт может привести к его частичному размытию под фундаментом и к просадке строения.
ДорогаНе менее 5 метров. Причины — те же.
ДеревьяОт 2 до 4 метров в зависимости от высоты и, соответственно, корневой системы. Растущие корни могут повредить заделку швов и перелив.
Открытые водоемы, ручьи10 метров. Удаление необходимо для предотвращения загрязнения воды.
Источники питьевой воды (колодцы, скважины)Инструкция по планированию санитарной зоны водозаборов содержится в СанПиН 2.1.4.027-95. Размер зоны устанавливается равным 30 метрам для защищенных водозаборов (скважины на нижние водоносные горизонты с цементированием ствола вокруг обсадной трубы) и 50 метрам для слабозащищенных (верховодные скважины и колодцы).

Как правильно монтировать септик из бетонных колец

Монтаж септика из бетонных колец начинают с рытья котлована, размеры которого превышают диаметр колец, как правило, на 20-50 см.

Септик обязательно должен иметь водонепроницаемое дно. Это можно обеспечить двумя способами.

Во-первых, можно купить кольцо с дном заводского изготовления. Это надёжно и технологично, но такое кольцо будет очень тяжёлым и потребует погружения в котлован с помощью крана или манипулятора, что повысит стоимость монтажных работ. Кольцо с дном устанавливают поверх утрамбованной песчаной подушки.

Во-вторых, дно можно выполнить при монтаже септика на объекте – из армированной бетонной плиты толщиной не менее 10 см, заливаемой поверх щебеночной засыпки. Её диаметр должен быть больше, чем диаметр самого кольца. Сооружать плиту необходимо до установки колец, чтобы септик не перекосило при монтаже.

Кольца опускают в котлован, заделывая стыки между ними в большинстве случаев обычным цементным раствором. Если же на участке есть опасность весеннего поднятия УГВ, то можно гидроизолировать стыки бутил-каучуковой мастикой (более дешевый вариант) или полимерной мастикой («жидкая резина», более дорогой вариант»). В самых сложных случаях может потребоваться нанесение обмазочной гидроизоляции на всю наружную поверхность септика. Заделать цементным раствором нужно и монтажно-такелажные отверстия, с помощью которых кольца опускают в котлован. Отверстие для подводящего и отводящего трубопровода выполняют с помощью угловой шлифмашины с алмазными дисками и/ или перфоратора с буром по бетону.

Есть важное отличие септиков из колец от пластиковых септиков. У последних высота подсоединения канализационной магистрали, как правило, задана ещё в заводских условиях и изменить её проблематично

А септики из бетонных колец позволяют выполнить отверстия строго на той высоте, которая необходима в каждом конкретном случае. Стыки труб и стенок колец затирают цементным раствором.

Внутри септика на подводящем и отводящем трубопроводах предусматривают тройники с вертикально расположенными открытыми патрубками. Нижним концом тройники должны быть погружены в сточную воду – на глубину 15-30 см ниже её расчетного уровня. Тройники предназначены для задержания плавающих веществ в септике. Если септик устроен из нескольких камер, то они должны соединяться между собой не только переливными трубами, но и вентиляционными трубами системы канализации. Такие трубы располагают в верхней части септика. Добавим, что камеры могут находиться как вплотную друг к другу, так и на небольшом удалении друг от друга.


Алексей Мельников

Ошибка, которую часто допускают при монтаже септика из бетонных колец – отсутствие тройников с вертикально расположенными патрубками на входе и выходе из септика, независимо от количества камер в нём. Такие тройники, во-первых, отправляют стоки на рациональную глубину, а, во-вторых, не позволяют выходить за пределы ёмкости частицам ила (корке), образующимся на поверхности воды. Другая грубая ошибка – отсутствие между камерами септика трубы, обеспечивающей воздушную связь. Такая связь – часть системы вентиляции канализации, которая предполагает приток воздуха в септик через стояк, расположенный на фильтрующем сооружении, а вытяжку через фановую трубу на крыше здания. Без трубы, соединяющей камеры, вентиляция затруднена.

Пространство между септиком и стенами котлована заполняют грунтом обратной засыпки. В верхней части очистного сооружения обычно устанавливают бетонные горловины заводского изготовления. Как правило, их высота над поверхностью земли – 18-20 см, но при необходимости можно их разместить вровень с газоном.

Горловины имеют отверстия для канализационных люков с крышками. Последние бывают пластиковыми, полимер-бетонными, чугунными и др. Чугунные в силу высокой прочности предпочтительнее, если есть вероятность наезда автомобиля на люк.

Как уже говорилось, сточные воды из септика должны подаваться через трубопровод на сооружения подземной фильтрации самотёком или принудительно. Во втором случае используют фекальный или дренажный насос. Решения по его размещению могут различаться в зависимости от типа насоса и от особенностей устройства очистного сооружения. Например, насос можно расположить в отдельном переливном колодце из бетонных колец. В зависимости от модели насос либо подвешивают на цепи на расстоянии примерно 50 см от дна, либо мобильно или стационарно устанавливают на дно.

Об особенностях устройства фильтрующих сооружений, а также о пластиковых септиках мы расскажем в следующих статьях.

Про накопительные ёмкости читайте по этой ссылке.
