Экраны на батареи отопления

Предназначение

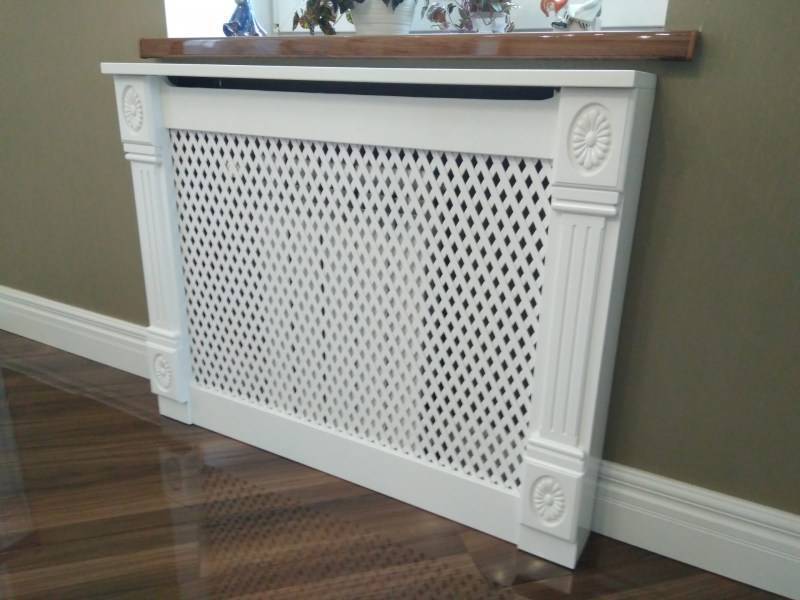

Декоративные экраны на систему отопления помогают придать вашей комнате более завершенный вид. При осуществлении ремонта мало кто задумывается о том, как система отопления впишется в новый ремонт. Только после окончания ремонта становится видно, что с системой отопления надо что-то делать.

Если у вас новая квартира, то батареи могут выглядеть довольно респектабельно, и вписываться в существующий дизайн.

Но что делать, если дом старой постройки, и система отопления старого образца. В этом случае вам, несомненно, помогут экраны, которые смогут скрыть вашу чугунную батарею, и система отопления будет гармонировать с вашим ремонтом.

Изготовление декоративного экрана своими руками

Технология изготовления короба из гипсокартона достаточно проста. Если же подготовить материал должным образом, то можно придать ему товарный вид, который не будет отличаться от произведенного на профессиональном оборудовании.

Для изготовления короба потребуются следующие инструменты и материалы:

  • листы гипсокартона;
  • металлический профиль;
  • лобзик;
  • металлическая сетка или деревянная решетка (для тепловых «окон»);
  • эмульсия ПВА (2 или 3 л);
  • саморезы, шурупы, дюбели;
  • отделочные материалы.

Для увеличения теплопроводности в коробе можно использовать фрагменты в виде жалюзи — это и смотрится эстетично, и обеспечивает циркуляцию воздуха.

Маленькое количество отверстий или неправильное их распределение может привести к потерям тепла (оно уйдет обратно по трубам) или образованию конденсата в верхней части.

Шаг 1: подготовка гипсокартона

Для начала надо измерить батарею и раскроить детали. К ширине надо добавить 7–10 см, к высоте 3–5 см. Глубину верхней стенки (если она есть) увеличить на 3–4 см. Раскроенные листы гипсокартона рекомендуется прокатать игольчатым валиком с изнаночной стороны. Покупать его не обязательно, можно взять напрокат.

Затем заготовки с обеих сторон пропитываются эмульсией ПВА. Эту процедуру необходимо повторить дважды.

Пропитка эмульсией в сочетании с работой игольчатого валика дает следующий эффект:

  1. Улучшается теплопроводность гипсокартона.
  2. Пропитанный эмульсией материал не пересыхает из-за постоянного нагрева.
  3. Краска ложится более ровным слоем, не надо шпатлевать.
  4. Распил обработанного материала электрическим или ручным лобзиком получается более ровным, без сколов.

Высший пилотаж — сделать обрешетку из полосок гипсокартона, которые склеиваются клеем ПВА.

Кроме того, по совету мастеров, за батарею можно наклеить блестящий, отражающий материал, например, фольгу. Это также повысит теплоотдачу радиатора.

Шаг 2: сборка изделия

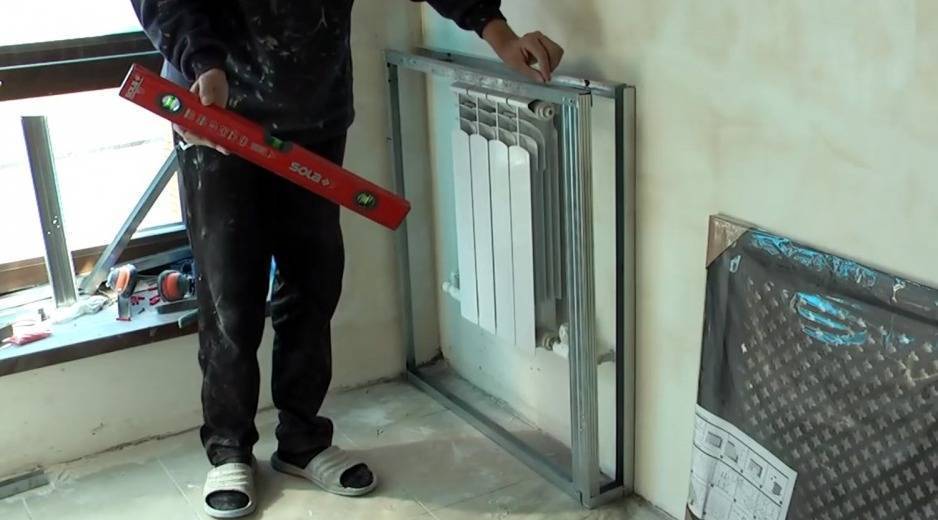

Из металлического профиля собирается остов изделия. Стойки соединяют металлическими уголками.

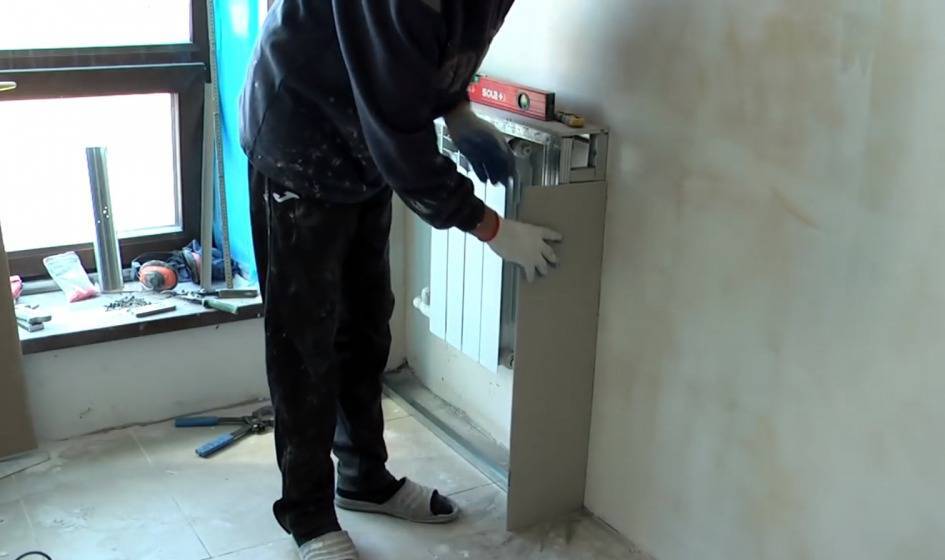

Затем к остову саморезами крепится гипсокартон. Вся конструкция проверяется с помощью строительного уровня.

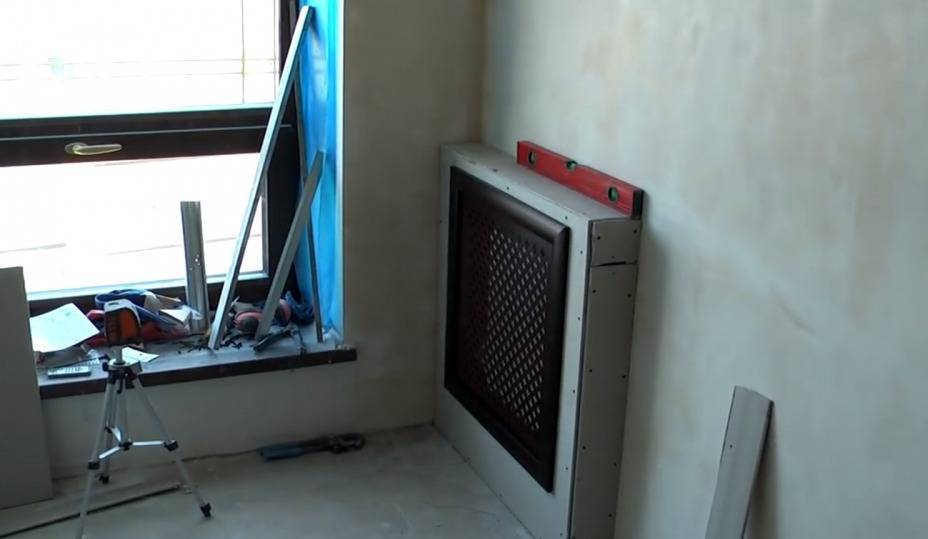

В предусмотренном месте выпиливается отверстие, потом на клей крепится металлическая сетка (или несколько, в зависимости от размера всего изделия).

Шаг 3: декорирование

Варианты декора можно выбрать самостоятельно. Если не желаете, чтобы батарея выделялась на общем фоне, можно оклеить короб теми же обоями, что и стены

Если, наоборот, нужно акцентировать внимание на этом элементе, можно покрасить его в яркий цвет

Главная функция: улучшить систему отопления

При выборе панели для радиатора стоит принимать во внимание не только ее декоративные качества. Основополагающий критерий здесь — это возможность сохранения в помещении комфортного микроклимата

Кроме того, для исключения форс-мажорных ситуаций необходимо предусмотреть возможность быстрого демонтажа экрана.

Данным требованиям полностью отвечает металлический навесной экран, причем очень важно, чтобы его нижний край немного не доставал до пола. Эта особенность улучшит теплообмен и активизирует циркуляцию воздушного потока

Установка наиболее подходящей металлической защитной панели поможет избежать замены радиатора и его косметического ремонта. Она продлит срок службы всей системы отопления и в итоге поможет значительно сэкономить средства.

Как правильно установить?

Любая работа, связанная с монтажом устройств, требует подготовки необходимых инструментов: рулетки, молотка, дрели, линейки и карандаша.

Также могут понадобиться соединительные детали:

  • скобяные крепления;
  • шуруповидные гвозди;
  • обычные гвозди;
  • специальные уголки;
  • дюбель;
  • специальный клей.

Классическая решетка радиатора выглядит трехсторонней коробкой с ножками в нижней ее части. Все детали скрепляются по схеме, которую обычно предоставляет производитель вместе со своими изделиями. По схеме удобнее скреплять изделия и затем навешивать готовый вариант на батарею.

Соединение конструкции уголками придаст ей большей жесткости. Можно воспользоваться и простым столярным клеем.

Крепежные элементы для навесной конструкции устанавливаются в стене – обычно достаточно двух отверстий, в которые вставляются дюбель-гвозди. Винты нужны для скрепления боковин, которые часто не снабжаются нужными отверстиями под трубы. При необходимости их можно замерить линейкой и разметить карандашом. Вырезать отверстия удобнее электролобзиком. Но при отсутствии электрического инструмента, можно воспользоваться обычной ножовкой.

В дюбели, закрепленные на стене, вставляют анкерные болты или специальные крюкообразные крепления. Экран с коробом удобнее крепить на крюки.

Лицевая панель крепится гвоздями небольшого размера. Иногда для улучшения внешнего вида в составе конструкции имеется каркасное обрамление, которое закрепляется поверх рамы с помощью клея. Иногда самодельные экраны оклеивают обоями, подходящими в тон основным.

Отличным решением считается съемный экран, закрепленный на батарее. Таким образом, радиатор будет проще почистить при необходимости, а также удобнее добраться до вентилей, которыми можно регулировать температуру. Прежде чем сверлить отверстия под подвесы на экране, лучше отметить их места расположения карандашом – только после определения точного места расположения нужно подвешивать экран на постоянное место и вкручивать удерживающие шурупы.

Теплоотражающая подложка закрепляется клеем к стене фольгой наружу. В работах, связанных с установкой экрана, возможно, пригодятся и другие советы и рекомендации.

Например, простейший вариант радиаторной решетки можно изготовить самостоятельно. Для этого пригодится древесно-стружечная плита, которую можно покрасить и залакировать. Для самого экрана нужна листовая сетка. Для ее изготовления нужно замерить обе стороны отопительного прибора, после чего прибавить к полученной высоте около 5 см, а к ширине – около 10 см. Переднюю рамку можно вырезать из подготовленного листа ДСП.

Для сооружения боковин нужно замерить глубину радиатора и добавить к полученному расстоянию около трех сантиметров. Высота конструкции должна быть учтена также с учетом напуска. Верхняя часть должна соответствовать замерам глубины с напуском.

Нарезку деталей стоит делать только после выполнения всех измерений. Подготовленные части легко соединяются мебельными гвоздями или столярным клеем. Фасад из сетки должен быть сходен по размеру с рамкой.

Неприглядные грани МДФ можно декорировать пластиковым профилем. В качестве боковин экрана в некоторых случаях подходят обычные бруски – для них не потребуется дополнительных крепежных элементов. Для бескаркасного экрана лучше подойдут анкерные цанги.

Еще проще установить экран, выполненный на специальных ножках. При дальнейшей эксплуатации такая конструкция не покажется надежной. Однако изготовить этот вариант будет быстрее, да и расходы на его воплощение потребуются небольшие.

Ввиду того, что конструкция на ножках не будет влиять на циркулирующий внутри конструкции воздух, такой вариант часто рекомендуется для установки в комнатах с недостаточно нагретым носителем в батареях.

Виды и формы

Кроме разных материалов, решетки на радиаторы отопления бывают разных конструкций. Все это вместе создает огромное количество вариантов.

  • Плоские экраны. Чаще всего используются если радиатор установлен в нише. В этом случае плоская панель крепится к брускам, закрепленным по периметру ниши. Кроме того, стеклянные экраны для батарей тоже имеют такую форму, но крепятся на специальные штыри, вмурованные в стену. Такого типа декоративные решетки для радиаторов отопления называют еще «фасадами».

Плоские экраны устанавливают если радиатор спрятан в нише

  • Навесные экраны. Бывают двух видов:
    • С верхней крышкой. Используют обычно на батареи типа «гармошка» если радиатор выступает за подоконник. Форма крышки сделана так, что решетка без проблем держится за радиатор.
    • Без крышки. Цепляется за верхний коллектор батареи при помощи крючков, которые прикреплены к лицевой панели.

Навесные решетки

Решетка-короб. С точки зрения отопления — далеко не лучший вариант, так как циркуляция воздуха затруднена. Ставят если требуется закрыть и боковые части радиатора. Эти решетки могут быть сделаны в виде какого-то предмета мебели, чаще всего — комода или шкафчика. Если они при этом могут стоять самостоятельно, без опоры (как а фото внизу), из называют еще приставными. Также есть короба, которые требуют фиксации на стене — они не имеют ножек. Для лучшего отведения тепла под крышкой и над полом в решетке-коробе делают щель шириной 3-5 см. Неплохо и в верхней крышке сделать отверстие.

Приставная решетка-короб для радиатора

Это только основные виды экранов и решеток, закрывающих батареи отопления. Фантазия безгранична, бывают очень интересные модели, но они чаще всего делаются умельцами своими руками.

Самодельный экран — оригинальная идея

Часто важную роль при выборе экрана для радиатора играет цена. Разброс цен в этом сегменте более чем значительный — от 230 рублей за металлический навесной экран, до 8000 рублей за стеклянный. Некоторые цены приведены в таблице.

Материал решетки на радиатор отопленияВид решетки на радиатор отопленияРазмеры (высота*ширина*глубина)СтоимостьЦвет
Листовой металл, толщиной 0,7-0,8 ммНавесной экран на чугунную батарею27 см * 29 см * 15 см230 рубБелый
Листовой металл, толщиной 0,7-0,8 ммНавесной экран для стального радиатора44 см * 39 см * 15 см250 рубБелый
Листовой металл, толщиной 0,7-0,8 ммНавесной экран на чугунную батарею61 см * 49 см * 15 см280 рубБелый
Листовой металл, толщиной 0,7-0,8 ммНавесной экран для стального радиатора53 см * 49 см * 10 см350 рубБежевый
МДФФасад (плоский экран)от 1500 руб7 оттенков ламинации
МДФКоробот 2300 руб7 оттенков ламинации
СтеклоЭкранот 8000 рубматовый, без рисунка
Металл с порошковой окраскойНавесной с одной боковиной60 см * 40 см * 15 см1790 рубцвета по заказу
Металл с порошковой окраскойНавесной с одной боковиной70 см * 60 см * 15 см2050 рубцвета по заказу
Металл с порошковой окраскойНавесной с двумя стенками60 см * 40 см * 15 см2340 рубцвета по заказу
Металл с порошковой окраскойНавесной с двумя стенками70 см * 60 см * 15 см2600 рубцвета по заказу
Натуральное деревоПриставнойот 6200 руб

Основные конструкции решеток

Доступные варианты:

  • в виде короба – это закрытые экраны, они имеют стенки с разных сторон, что позволяет полностью скрыть радиатор от посторонних глаз, данный вариант является наиболее предпочтительным в случаях, когда нужно задекорировать недостатки отопительного прибора или подводящие коммуникации;
  • плоские – такие модели не имеют верхней и боковых полочек, они выполнены в виде рамки, которая окантовывает решетчатый лист, устанавливаются подобные изделия, чтобы закрыть батареи, расположенные в нише.

Когда нужно выбрать экраны на батареи, фото рекомендуется изучить перед покупкой, т. к. внешняя сторона таких изделий должна удачно вписаться в интерьер. Учитывают оттенок и дизайн

При изготовлении решеток радиатора принимают во внимание разные возможности:

  • прибор системы отопления устанавливается на глухой стене или под оконным проемом без подоконника;
  • батарея располагается под подоконником.

Особенности крепления

Решетка на радиатор не может быть установлена прочно. Батарея, как и вся отопительная система, должна подвергаться обслуживанию, а наличие стационарного экрана затруднит выполнение этой задачи. По этой причине подобные изделия создают съемными. Возможные варианты крепления:

  • посредством магнитов: на стене фиксируют металлическую пластину в соответствии с размерами радиатора, а на решетке – точечные магниты, в результате конструкция снимается достаточно легко, при этом не требуется применения инструментов;
  • замковое соединение: на стене устанавливается планка из любого материала, она должна иметь скос в сторону вертикальной поверхности, а на решетке фиксируется аналогичный элемент конструкции, но со скосом в противоположном направлении, что позволит закрепить экран на стене, не применяя крепеж;
  • раздвижные конструкции устанавливаются на мебельных направляющих, которые должны быть скрыты коробом.

Приставные и навесные

Оба варианта могут применяться в разных случаях:

  • батарея расположена в нише;
  • прибор системы отопления установлен возле глухой стены;
  • радиатор располагается под подоконником у оконного проема.

Приставные конструкции не крепятся к стене, поэтому они могут быть опасны для детей. Такие изделия отличаются существенным весом, некоей монументальностью, что делает их узкоспециальными. В результате решетки данного вида чаще устанавливаются в рабочих кабинетах, которые выполнены в классическом стиле, а также в гостиных, если соответствуют интерьеру. Чтобы снизить риск падения таких экранов, их закрепляют на полу. Преимуществом подобных изделий является возможность установки на любом расстоянии от батареи.

Зачем необходим экран на батарею отопления

Неотъемлемым атрибутом отопительной системы являются радиаторы. Принцип их работы основан на излучении тепловой энергии, которая передается в помещение двумя способами:

посредством конвекции, которая предполагает воздухообмен холодного, поступающего снизу, и горячего, уходящего вверх, потока;

Экраны предназначены для защиты от механических повреждений, особенно это важно для хрупких радиаторов из чугуна

при помощи электромагнитного излучения инфракрасного спектра, мощность которого увеличивается с возрастанием температуры радиатора.

Воздух от чугунных радиаторов нагревается посредством конвекционных процессов. При увеличении интенсивности подогрева происходит изменение соотношения лучистой и конвекционной энергии, и значительная отдача тепла начинает осуществляться посредством инфракрасного излучения.

Выбирая декративные экраны на батареи отопления, важно отталкиваться от двух составляющих: эстетичность и теплопроводность

Несмотря на то, что радиаторы являются неотъемлемым атрибутом помещения, очень часто они имеют непривлекательный внешний вид и травмоопасную для окружающих конструкцию. Решить данные проблемы можно при помощи накладки на батарею.

Решетка радиатора отопления выполняет несколько функций:

  • защитную;
  • декоративную;

Экран защищает теплоноситель и закрывает доступ к нему малых детей или домашних животных

  • гигиеническую;
  • отражающую.

Нередко конструкция радиаторов отопления представлена выступающими частями, острыми углами и регулирующей арматурой. Все это является особенно опасным для маленьких детей. Также высокая температура прибора отопления может стать причиной ожога. Скрыть потенциальный источник неприятностей можно при помощи защитной решетки. С другой стороны многие современные батареи, например, алюминиевые или медные пластинчатые радиаторы, также нуждаются в защите от всевозможных механических воздействий, поскольку конструкция легко может быть деформирована в результате падения предмета.

Экраны позволяют декорировать отопительное оборудование, обеспечивая привлекательный интерьер любому помещению

Большинство радиаторов, особенно старого образца, не вписываются в современный интерьер помещений. Благодаря наличию декоративной решетки для батареи отопительное устройство приобретет более привлекательный внешний вид. Конструкция радиатора является весьма неудобной для очистки. В полостях и труднодоступных местах скапливается мелкий мусор, пыль, шерсть домашних питомцев. Решетка на радиатор поможет снизить вероятность попадания грязи и пыли в его полость.

Если экран будет иметь достаточное количество отверстий и вырезов, которые должны быть правильно расположены, иметь заднюю стенку из полированного металла, можно добиться увеличения конвекции отопительного прибора за счет отражения от стены в помещение инфракрасного излучения.

Важно выбрать такой вариант экрана, который будет хорошо смотреться в интерьере, сможет полностью закрыть конструкцию и подойдет под подоконник
