Строим дачный туалет: проекты, чертежи, размеры

Преимущества и недостатки

Туалет треугольной формы имеет свои преимущества и свои недостатки. К преимуществам относят:

Отсутствие необходимости отдельной постройки стенок и кровли (крышу не придется закреплять или беспокоиться о ее влагозащитных свойствах);
Скорость постройки, невзирая на размеры. Хозяин, хорошо обращающийся с инструментом, может возвести такой туалет своими руками в максимально короткий срок. Такая конструкция имеет очень мало отдельных элементов, что значительно упрощает задачу;
Оригинальность и красота

Туалет такой весьма необычной формы привлекает внимание и радует глаз, как хозяевам, так и гостям;
Возможность использовать обыкновенные двери. Можно подогнать дверной проем под размеры имеющейся в наличии двери и не тратить время на вырезание деталей и сборку новой;
Снег не будет скапливаться на крыше

Крутые скаты устраняют проблему сугробов, а значит, снега на голову ожидать не придется;
Возможность изменять размеры туалета, увеличивая угол у вершины треугольника. Это значительно облегчает возможность коррекции размеров для получения заданных величин;
Строительный материал. Данная конструкция собирается из брусьев. При этом специально обрабатывать их практически не приходится, что также существенно облегчает задачу строителю.

Говоря о недостатках такого туалета на даче, стоит упомянуть следующее:

Некоторая непрактичность внешнего вида. Такая форма при всех своих преимуществах может сделать туалет неким пятном, нарушающим гармонию ландшафта. Прежде, чем строить такое чудо, нужно убедиться, что оно впишется в окружение;
Потеря полезного пространства из-за формы. Туалет займет больше места, но пространства внутри от этого едва ли прибавится;
Необходимость длинных материалов для постройки

При сборке конструкции очень важно вырезать детали (в том числе, и длинные) из целых кусков для того, чтобы не потребовались соединительные звенья, усложняющие задачу. Не всегда под рукой имеются доски нужных размеров.

Чертежи и схемы

Чертежи дачных туалетов однотипны. Чаще всего применяется конструкция «скворечника». Здание выглядит как прямоугольная коробка без излишеств. В интерьер двора ее вписывают при помощи внешнего декора, необычных материалов, дополнительного обустройства. По традиции схема «скворечника» включает самодельное сиденье на всю ширину постройки, которое одновременно служит подставкой для стульчака и полкой.

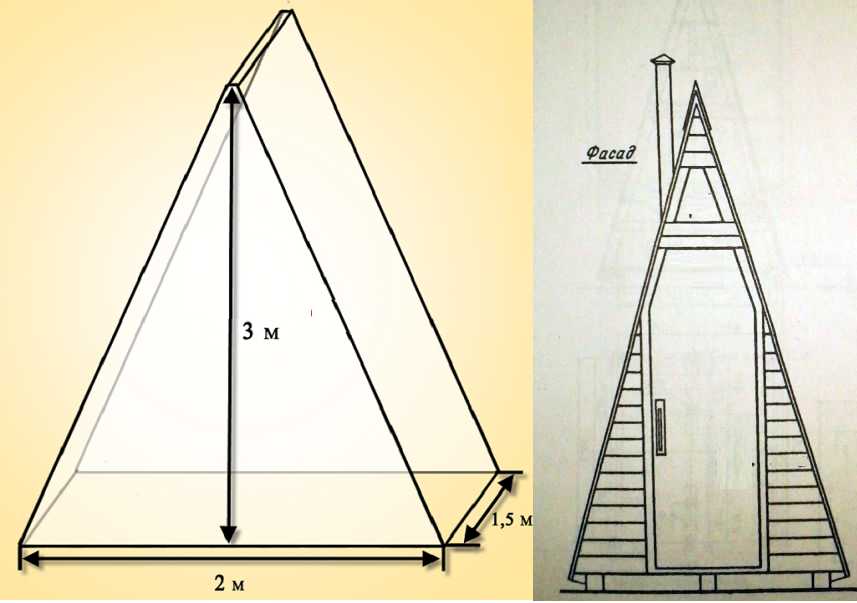

Чертеж треугольного здания-шалаша еще проще. Боковые стенки в нем одновременно играют роль крыши и покрываются кровлей, что позволяет сэкономить материал. Конструкцию нужно делать большой высоты, иначе пользоваться ей будет неудобно. Украсить строение и придать ему необычности помогут широкие двери нестандартной формы.

Более сложные проекты в форме теремка, избушки, кареты, домика используются для придания конструкции большей красоты, выполнения декоративных целей при обустройстве двора. Они требуют больше материалов и сложнее в изготовлении. Нестандартные туалеты часто совмещают с душем, дровником (его крепят на боковую стенку), складом, летней кухней, гаражом и прочими помещениями.

Теремок

Нередко дачников интересует проект туалета-теремка. Чертеж изготовления данной конструкции они хотят найти, так как теремок выглядит весьма оригинально. Особенно отличает конструкцию крыша стреловидной формы, добавляющая конструкции несколько волшебный вид. Однако использовать туалет как полагается подобный дизайн не мешает.

Плюсы:

Туалет теремок

«Теремок» хорош не только тем, что здорово выглядит. Стреловидная крышка, которую предусматривает проект при выборе такого варианта туалета, позволяет избежать хлопот с накоплением на крыше постройки снега, а значит, протекания кровли в дальнейшем

Это особенно важно для регионов, где обильные снегопады не редкость

Лучше других конструкций защищен от ветра.

Такая форма может даже сделать туалет украшением дачи.

Изготовить теремок несложно из разного материала.

Относительно небольшая стоимость.

Минусы:

Вытянутая форма крыши туалета является не особо практичной, иногда это неудобно.

Строительство более сложное, чем корпусов другого типа, так как очень важно точное соблюдение геометрии углов для получения симметрии. Дверь, как правило, нужно делать с закруглением вверху

Из-за этого строительство тоже усложняется.

Схема

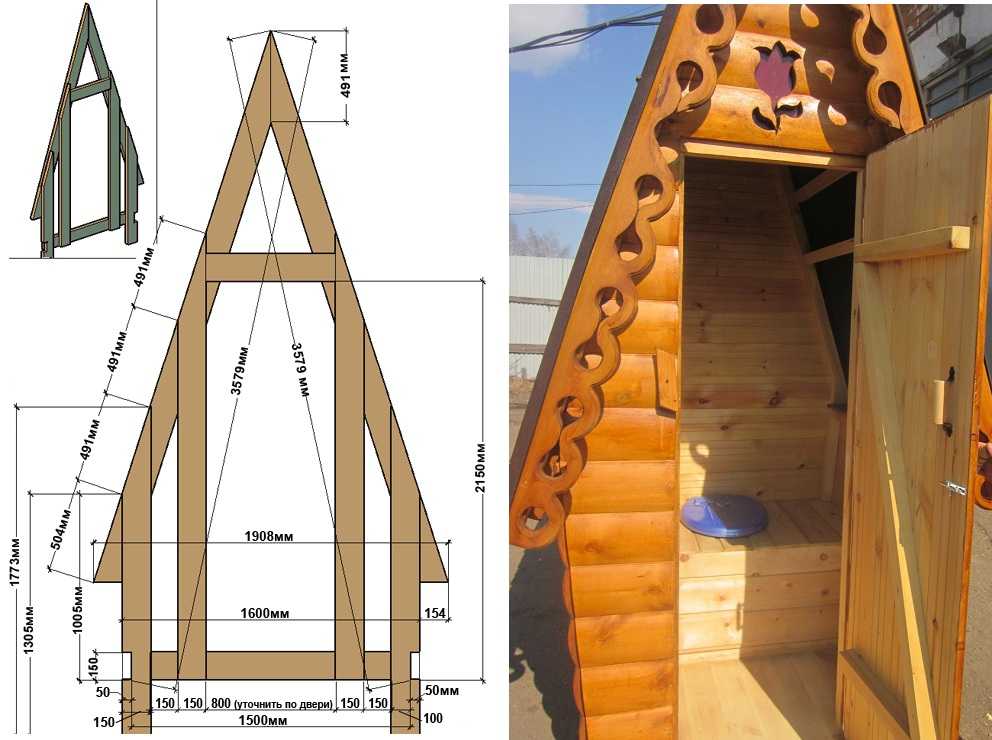

Чертеж туалета Теремок с размерами

Кажется, что самый главный элемент данной конструкции – это крыша, а вовсе не каркас и стены. Ведь кровля – самый большой из элементов. Взглянув на проект, можно увидеть, что по размеру кровля действительно больше высоты конструкции, потому и создается впечатление ее массивности.

Боковой план показывает, что крыша больше длины всей конструкции.

В отношении внутренних размеров можно сказать, что схема напоминает лавку, полностью перекрывающую свободную поверхность. Все это нетрудно заменит и установить унитаз.

Для изготовления данной конструкции понадобится:

Инструменты

  • электрический лобзик;
  • пила;
  • молоток;
  • гвозди;
  • кирпичи;
  • брусья;
  • цементный раствор;
  • ондулин;
  • рулетка.

От других моделей туалет «теремок» отличается также тем, что каркас его будто усеченный. От основания его расширение идет, пока он не упирается в крышу.

При строительстве «теремка» древесину заготавливают заранее: она должна иметь одинаковую плотность, структуру, прочие параметры. Чаще используется кругляк ели и шлифуется до требуемого состояния. Дело в том, что ель дешевле других пород дерева.

Выбираем оптимальное место для постройки туалета

Чтобы сконструировать такую постройку как туалет, сначала, необходимо выбрать подходящее место и выбирать тип сооружения. Во время выбора пространства для создания конструкции, желательно учитывать удобство в подходе и санитарные нормы.

Как альтернативный, но более трудоёмкий вариант – это сооружение септика своими руками.

  • Рекомендуется устанавливать подобное сооружение в интервале 30 метров от ближайших колодцев и скважин с водой. Но тут стоит учитывать и свой участок, и соседние дачи.
  • Территория дачного типа используется не только с целью выращивания овощей, фруктов и других культур, а и место для отдыха, от городской суеты. Установить туалет на виду неправильно. Лучше подобрать укромное место, которое не находится в поле зрения, к примеру, возле дома.
  • При осмотре участка стоит учитывать направление ветров, когда летом жарко, от туалета будет исходить зловоние, в этом случае он должен выдуваться сквозняком в сторону где не располагаются жилых конструкции. Если пространства на территории недостаточно для размещения, то лучше его конструировать с одной из сторон дома, но на стене не должно быть окон. Но не стоит выкапывать канализационную яму возле веранды или беседки, где вечером можно отдохнуть, аромат с конструкции будет мешать время проведению в таких постройках.
  • Обустроенная выгребная яма через время наполнится и ее нужно будет выкачивать. При выборе участка для сооружения, желательно учитывать и этот фактор. Для откачки необходим подъезд для ассенизаторского автомобиля.
  • Если на земле преобладают подземные воды, лучше выкопать яму и разместить в ней герметичную емкость для накопления фекалия. Если подземные воды располагаются ниже двух метров, то можно рыть и обустраивать стоковую яму.
  • По рекомендации специалистов, выбирать территорию следует в промежутке 10 метров от построек жилого типа, если же в яму будет помещен герметичный бак для скопления и утилизации отходов, то можно сконструировать сооружение на расстоянии пять метров от дома. Но чтобы с плодовым участком он располагался в диапазоне четырех метров.

Выбрать подходящее место для организации строительства поможет ландшафт территории. Если участок холмистый, то лучше выкопать сток для постройки на самой низкой точке. Таким образом фундамент дома и колодец, будут располагаться выше туалета, и он не будет загрязнять питьевую воду и подвал дома. Сточная яма как всем известно сильно влияет на качество воды и земли. По такой причине рекомендуется в ямы устанавливать накопительные емкости, которые герметичны и не пропускают нечистоты.

Выбор конструкции туалета

В качестве материала для туалетной будки можно рекомендовать деревянные бруски, доски, профнастил. Тогда туалет будет легким и не потребуется устройство фундамента. Если Вы выберете в качестве материала для туалета кирпич или бревна, то необходимо устройство фундамента. При постройке туалета устройство кирпичной постройки не имеет смысла, так как такое помещение не будет теплее легкой постройки, а постройку из профнастила или досок легко тепло изолировать пенопластом, стекловатой, минеральной ватой или другими видами утеплителя. Обив туалет теплоизоляционными материалами, он станет не только теплее в холодное время года, но и прохладнее в жаркие летние дни.

С размерами туалета Вы можете определиться самостоятельно, обычно туалет имеет размеры ДхШхВ 1,5х1х2,3 м, однако эти размеры могут варьироваться по Вашему усмотрению.

Можно также приобрести в магазине готовые будки для туалета, они могут быть пластмассовые, деревянные и металлические. Они легко транспортируются и собираются.

Необходимые материалы

В зависимости от выбранной модели туалетной будки, приобретаются необходимые материалы.

– Деревянные бруски и доски

– Крепежные изделия (гвозди, саморезы, болты, гайки, шурупы)

– Металлические уголки для каркаса

– Ручки, крючок или задвижка

– Кровельный материал (профнастил, шифер, рубероид и пр.)

– Утеплительный материал, если в этом есть необходимость (пенопласт, стекловата и пр.) и атериал для внутренней обшивки стен (фанера, тонкие доски, ДСП и пр.).

– Стульчак с крышкой (можно приобрести готовый или сделать самостоятельно из досок).

Для выгребной ямы необходимо:

– песок;

– щебень;

– цемент;

– сетка-рабица с металлическими скобами;

Вместо сетки-рабицы, отштукатуренной бетоном, можно использовать кирпич или бетонные кольца с отверстиями, старые покрышки большого диаметра или металлические бочки.

Самым экологически чистым является емкость – септик. В продаже представлены пластиковые емкости разных объемов, нужно лишь выбрать нужный размер, в зависимости от времени длительности проживания и количества дачников.

Необходимые инструменты

– ручной бур;

– лопаты (совковую и штыковую);

– молоток;

– шуруповерт;

– шлифовальная машинка;

– электролобзик;

– разметочные инструменты (рулетка, уровень, угольник).

Очистная система дачного туалета

Одна из самых сложных задач при постройке туалета – установка автономной очистной системы. Владельцы участков часто обходятся без нее, предпочитая регулярное опустошение выгребной ямы и вывоз отходов в соответствующий пункт сдачи или использование септика. Но эти способы неоптимальны, поскольку наносят урон окружающей среде. Чтобы избежать его, применяют такие типы фильтрации воды:

  • Ультрафильтрация. Очищение воды достигается за счет разницы в давлении в двух секторах, разделенных сверхтонкой мембраной. Плюсы способа – полная безопасная очистка воды с возможностью повторного хозяйственного использования, минусы – высокие затраты денег и ресурсов.
  • Использование химических средств. Специальные составы стимулируют ионный обмен, чем очищают воду от вредных примесей. Очистка получается неполной, а жесткость жидкости растет, потому отфильтрованную таким образом воду нельзя пить, но можно использовать для полива, охлаждения или других хозяйственных нужд.
  • Электрохимическая фильтрация. Сочетание электрического излучения и воздействия химических веществ эффективно очищает воду от посторонних веществ, заставляя их оседать на дне емкости. Реагенты дополнительно уничтожают тяжелые примеси.
  • Обратный осмос. Вода проходит через полупроницаемую мембрану, задерживающую другие вещества. Жидкость очищается от всех веществ (вредных и полезных), что является одновременно достоинством и недостатком системы.

Установка автономной системы фильтрации отходов – дорогое и трудозатратное мероприятие. Обычно владельцы нескольких участков договариваются и приобретают общие фильтры. Их преимущества – устранение неприятных запахов, улучшение экологической обстановки, снижение частоты опустошения выгребных ям, уменьшение расходов на воду за счет повторного использования.

Изготовление

Когда под туалет выбран участок, вы определились с типом системы утилизации отходов, а также придумали, какой будет надземная конструкция туалета – можно приступать к процессу. Далее мы расскажем и покажем на фото и видео, как поэтапно построить туалет с выгребной ямой на даче своими руками, используя чертежи с размерами.

В целом процесс можно разделить на такие шаги:

  1. Выкапываем выгреб.
  2. Закладываем фундамент.
  3. Сооружаем домик.

Для работы будем использовать следующий чертеж (параметры вы можете менять под свои потребности):

Чертеж.

Выгребная яма

Для работы могут потребоваться следующие инструменты:

  • лопаты;
  • уровень и рулетка;
  • ручной бур;
  • молоток;
  • шуруповерт;
  • шлифмашинка;
  • лом/бур;
  • лобзик.

Из материалов будем использовать:

  • песок;
  • цемент;
  • щебень;
  • арматура и металлическая сетка;
  • плотная полиэтиленовая пленка.

Инструкция по обустройству ямы:

  1. Определите форму выгреба в соответствии с проектом туалета. Обычно это круглая или квадратная форма, может быть прямоугольной.
  2. При использовании накопительного резервуара правильно определите его расположение – входное отверстие должно располагаться на месте стульчака, второе – выходит за пределы постройки. В таком случае выгреб роется по форме емкости, прибавляя по 30 см с каждой стороны.
  3. На дно выгреба помещается толстый дренажный слой из крупных камней, кирпича.
  4. Укрепляем стенки выгреба. С этой целью фиксируем к ним сетку-рабицу и армирующую решетку. Для закрепления можно воспользоваться металлическими штырями.
  5. Стенки бетонируем слоем 5-10 см и дожидаемся полного высыхания. После оштукатуриваем.
  6. Сверху устанавливаем плиту перекрытия – она же будет служить фундаментом.
  7. Сверху на яму укладываем деревянные брусья, предварительно пропитанные защитным раствором. Можно вместо них использовать бетонные столбы. Эти конструкции нужно углубить по уровень земли.
  8. Поверхность застилается полиэтиленом, под люк и сидение оставляются отверстия и обрабатываются опалубкой.
  9. Сверху на пленку укладываем решетчатый каркас, заливаем все бетоном и дожидаемся высыхания. Готово, остается построить домик.

Устройство ямы.

Также читайте: выгребная яма без откачки.

Если планируется построить простой, дешевый туалет для редкого использования, яму можно обустроить покрышками. Пошаговый алгоритм действий простой:

  1. Выройте углубление по форме покрышек, прибавив 20 см в диаметре.
  2. Дно засыпьте щебнем, слоем 20 см.
  3. По центру выложите покрышки одна на другую, верхняя должна равняться с почвой.
  4. Пространство по бокам засыпьте песком и гравием, тщательно уплотняя слои.
  5. Сооружаем фундамент. По периметру вырываем углубление на 0,5 м. Заполняем его песком и щебнем по 10 см.
  6. Перекрываем полиэтиленовой пленкой.
  7. Создаем каркас. Для этого используем кирпичи, заливая цементом, либо арматуру с цементом.
  8. После высыхания бетона его нужно оштукатурить, покрыть рубероидом и поставить домик.

Яма из покрышек.

Если выгреб обустраивается при помощи бочки, алгоритм действий идентичный.

Выгреб из бочки.

Домик

Теперь приступаем к довольно творческой части – сооружению домика. Расскажем и покажем пошагово на фото с чертежами процесс изготовления дачного туалета своими руками.

Совет: постарайтесь делать конструкцию максимально легкой, чтобы грунт по максимально долго не проседал.

Конструкция домика может быть самой разной – «теремок», «шалаш», «мельница», «домик».

Виды туалетных домиков.

На фото ниже изображен черте простой конструкции теремка.

Чертеж домика туалета.

Для сооружения «шалаша» используйте следующий чертеж:

Чертеж конструкции типа шалаш.

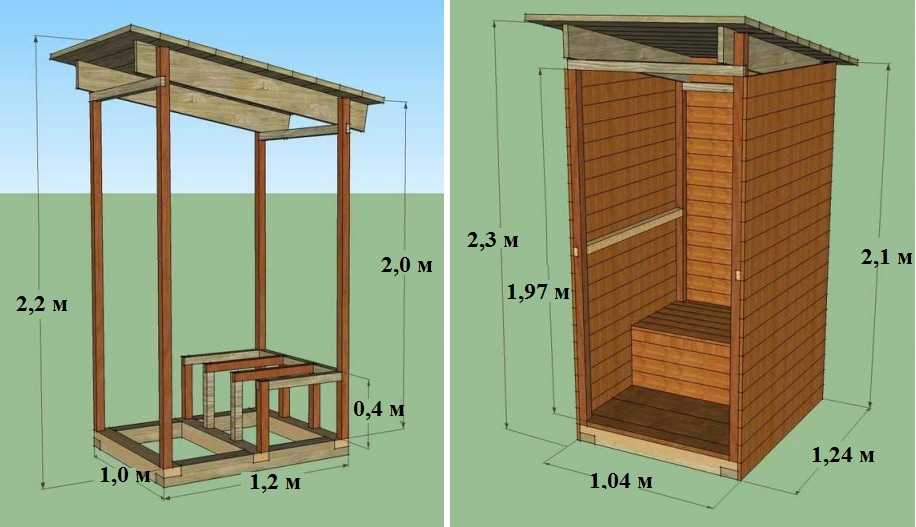

Для простой кабинки («скворечник») воспользуйтесь этим чертежом:

Прямоугольная туалетная кабинка.

Изготовление максимально простое. По схеме необходимо сделать каркас из брусьев, оббить его досками. Далее уложить кровельный материал, поставить окна и двери. В завершение необходимо сделать внутреннюю отделку, оклеив стены обоями или покрасив краской.

Совет: сам стульчак необходимо приобрести из пластика с прямым отверстием. Устанавливать обычные керамические городские модели нельзя по причине их большого веса, а также внутреннего уклона для смыва.

Деревянный туалет внутри.

Таким образом, вы узнали, как построить уличный туалет на даче своими руками, используя для этого чертежи с размерами, фото и видео. Как видите, этот процесс несложный, но к обустройству стоит подойти ответственно, ведь постройка на долгое время определит комфорт пребывания на загородном участке.

Видео: дачный туалет своими руками.

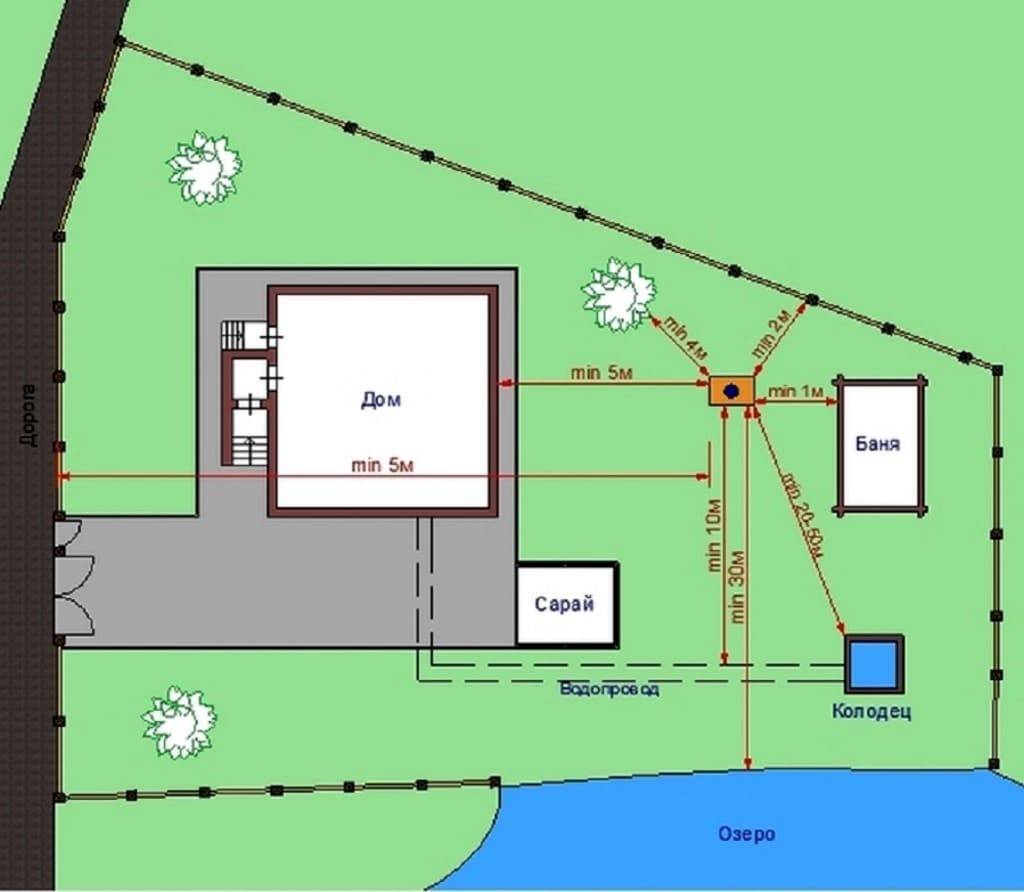

Санитарные нормы для постройки туалета на дачном участке

В процессе возведения туалета на дачном участке, придерживаются следующих санитарно-гигиенических норм проектирования и строительства:

  • От построек жилого назначения сооружение размещают на расстоянии минимум 12 м. Причем учитывают не только дома на собственном дачном участке, но и постройки на территории соседей.
  • От источников питьевой воды клозеты размещают на расстоянии минимум 20 м. Этот норматив касается только сооружений с выгребной ямой.
  • Туалет устанавливают не ближе 1,5 метра до заборов, разделяющих участки.
  • Обязательно учитывают высоту грунтовых вод, чтобы избежать их загрязнения отходами. При высоком УГВ предпочтение отдают полностью герметичной системе сбора нечистот.
  • При проектировании клозета с выгребной ямой обязательно продумывают способы фильтрации отходов или их удаления. В последнем случае предусматривают проезд для машины ассенизаторов.
  • При выборе места расположения учитывают особенности рельефа участка.

Скворечник

Если компактные размеры туалета на даче, возводимого своими руками, имеют большое значение, то лучше выбрать конструкцию типа «скворечник». Это самое простое сооружение с односкатной крышей занимает минимум места на дачном участке. Его отличает простота изготовления, экономия строительных материалов, но небольшая комфортность. «Скворечник» чаще использую в качестве летнего варианта. Основное преимущество конструкции в том, что на крыше можно установить напорный бак.

Избушка

Довольно сложная в реализации, но красивая конструкция клозета типа «избушка». Сэкономить строительные материалы не получится из-за необходимости подрезки и подгонки размеров каждого составного элемента. Преимуществом считают полную герметичность конструкции и возможность использования в холодное время года. Сортир типа «избушка» или, как его еще называют, «теремок» пользуется популярностью за красоту, компактность и большой выбор вариантов дизайнерского оформления.

Шалаш

Это простая архитектурная конструкция с двускатной крышей, доходящей до земной поверхности. Ее отличие в устойчивости и хорошей защите от осадков. Для возведения малогабаритной постройки понадобится минимум материалов. Еще одним преимуществом является достаточное количество свободного места в нижней части, что повышает комфортность сооружения.

Домик

Теплый туалет в виде домика имеет самый разнообразный дизайн, который зависит от предпочтений хозяев. Это наиболее комфортный вариант постройки с точки зрения возможности утепления, защиты от осадков и сквозняков. Объемы земляных работ и расход материалов практически не превышают такие же показатели при возведении «скворечника», зато по прочности и долговечности конструкция намного лучше. Туалет-домик бывает одноместный и двухместный.

Туалет с душем

Туалет с унитазом и душем намного выгоднее и проще возводить, чем два отдельных сооружения. Прежде всего, объемы земляных работ будут намного меньше, ведь понадобится одна сливная яма. Также экономии материалов способствует наличие одной общей стенки и покрытия. Чаще всего клозет, совмещенный с душем, делают в виде домика с двухскатной крышей.

Используя готовые чертежи и размеры туалета на даче, можно возвести постройку собственными руками. В процессе выбора места, проектирования и строительства придерживаются требований нормативных документов, а также используют рекомендации и пошаговое руководство, приведенное выше.

Пошаговая инструкция постройки туалета на даче

По причине простой эксплуатации самой востребованным является конструкция с выгребной ямой.

Шаг первый – строительство выгребной ямы

После подготовки участка можно начинать своими руками выкапывать яму, которая обычно бывает квадратной формы.

Типы выгребных ям:

  1. Поглощающая. Чтобы жидкая фракция уходила в грунт, яму рекомендуется копать до песка, укрыв ее дно крупной галькой или щебнем. Стены укрепить можно пластиковым баком, готовыми железными кольцами, бетонной конструкцией или кирпичной кладкой. Верху яма укрывается шифером, брусьями или бетонируется. Открытым остается только место под стульчаком.
  2. Герметичная. В такой яме дно армируется и заливается бетоном. Стенки герметизируют, швы замазывают бетоном или шпаклюют раствором.

Шаг второй – возведение каркаса туалетного домика


на 2/3 выдвинуть над ямой

Для легкой конструкции фундамент не нужен. Ее можно просто поставить на бетонные блоки или установить четыре опорных столба. Для опор по углам необходимо вырыть четыре ямы, глубина которых должна быть 0,6-1 м. Затем ямки на треть заполняются бетоном, в них устанавливается опора, с помощью уровня проверяется ее вертикальность и ямы заполняются бетоном до конца.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Сооружение каркаса своими руками:

  1. Собирается и прикручивается к опорным столбам или фундаменту прямоугольная опора с перемычками. В последующем от нее будет подниматься передняя стенка стульчака.
  2. Поверх опоры настилаются доски, толщина которых должна быть не менее 3 см.
  3. Из бруса сечением 50х50 или 80х80 мм сооружается каркас задней, передней и боковых стенок. Чтобы обеспечить крыше необходимый уклон, задняя стенка должна быть ниже передней не менее чем на 10 см.
  4. К задней и боковым стенам конструкции крепятся диагональные укосины. В этом случае постройка получится более прочной и устойчивой.
  5. На передней стенке конструкции делается укрепление и вырезается окно.
  6. На уровне стульчака делается обвязка.
  7. На основания каркаса стенок крепятся металлические уголки.

На последнем этапе работ по сооружению каркаса собирается и обшивается стульчак.

Шаг третий – обшивка каркаса

Материал для обшивки каркаса выбирается в соответствии с бюджетом строительства. Можно использовать деревянные доски, шифер, листы профнастила или любой другой материал.

Чаще всего туалет для дачи своими руками обшивается деревянными досками. Расположив их вертикально, можно значительно сэкономить материал. Но горизонтальное расположение досок будет смотреться интересней, так как в этом случае постройка будет имитировать сруб.

Деревянное сооружение нужно защитить от влаги и вредителей, поэтому материал обрабатывается специальными антибактериальными составами и покрывается краской или лаком.

Шаг четвертый – возведение крыши

Установка крыши начинается с закрепления досок, которые должны быть расположены параллельно друг другу. Затем снизу зашивается козырек, и доски крепятся снаружи. На готовое основание укладывается рубероид, и конструкция покрывается шифером, битумной черепицей или металлопрофилем.

Шаг пятый – установка двери

Чтобы внутрь уборной проникало естественное освещение, над дверью следует сделать окошко. Расположенное ближе к крыше и застекленное окошко не позволит во время дождя попадать воде внутрь.

Шаг шестой – оборудование туалета для дачи вентиляцией

Вытяжную вентиляцию своими руками необходимо сделать так, чтобы она была способна устранять неприятные запахи из выгребной ямы. Для этого можно использовать пластиковую трубу, диаметр которой должен быть в 100 мм.

Установка вентиляции:

  • один конец трубы на 10 см проводится в выгребную яму сквозь отверстие в подиуме;
  • с помощью хомутов труба крепится на задней стенке домика;
  • ее другой конец должен быть установлен на 20 см выше крыши;
  • стык ямы и трубы изолируется паклей с битумной мастикой;
  • для усиления тяги на оголовок надевается насадка-дефлектор.

Туалет с выгребной ямой построен. Он прослужит долго, если в яму не бросать туалетную бумагу, бытовые и гигиенические принадлежности. Для этого в уборной всегда должно стоять ведро. Если позволяют размеры постройки, то можно повесить и умывальник.

Виды дачных туалетов

Рассмотрим три типа: люфт – пудр клозеты, биотуалеты.

Люфт-клозет

Получил своё название от вентиляционного канала, совмещённого с дымоходом. За счёт его нагрева образуется тяга. Естественно, никаких запахов. Летом для создания тяги в нижний отдел дымохода встраивают простейший нагреватель типа лампы накаливания на 15 – 20 Вт.

Яма периодически откачивается.

Должен иметь одну наружную стену, в ней устраивается форточка.

Рис. 3. 1 – дымоход; 2 – люфт-канал; 3 – утеплённая крышка; 4 – стандартный канализационный люк; 5 – вентиляционная труба; 6 – глиняный замок; 7 – кирпичные стены.

Рис. 4. Внутридомовой люфт-клозет с индивидуальной вентиляцией

Довольно сложная, но безупречная в санитарном отношении конструкция. Расчёт объёма такой: при очистке раз в год 1 куб на человека: при четырёх – 0,25 куба. При любых расчётах глубина не менее 1 метра: уровень содержимого не должен быть менее 50 см от земли.

Яма герметична: по глиняному замку заливается бетонное дно, стены также бетонные или обкладываются кирпичом. Внутренние поверхности изолируют битумом. Вентиляционное отверстие всегда должно быть выше обреза трубы, по которой поступают отходы.

Конечно, такая схема не совсем вписывается в понятие дачный домик, но этот тип туалета не вызовет претензий ни у соседей, ни у органов местной власти

Это очень важно!. Такая же конструкция уличного типа

Такая же конструкция уличного типа.

Рис. 5; 1 – вентканал; 2 – герметичная крышка; 3 – глиняный замок; 4 – герметичная оболочка ямы; 5 – содержимое; 6 – отбойная доска; 7 – вентиляционное окно.

Конструкций стульчака достаточно много, выпускается именно для таких туалетов и санфаянс.

Рис. 6. Унитаз для люфт-клозетов.

Диаметр внутреннего отверстия 300 мм, крышка в комплект не входит.

Очистка

Со временем в яме образуется ил, который не даёт жидкости дренировать. В результате яма быстро заполняется.

Для того чтобы его восстановить фильтрацию, народные умельцы советуют перемешать содержимое химическими способами: негашёной известью, карбидом кальция, дрожжами. Положительный эффект может наблюдаться в 1 – 2 случаях из 10. В остальных – крупные неприятности.

Сегодня есть широчайший ассортимент биологических средств и стимуляторов для выгребных ям, которые без шума и пыли ликвидируют ил, превратят содержимое в компост, пригодный для выращивания даже овощных культур.

Конечно, для этого нужно время: не менее 2 – 3 лет в зависимости от среднегодовой температуры, точного соблюдения инструкции производителя, особенно по срокам внесения. От запаха можно избавиться в течение нескольких недель.

Если это не имеет практического смысла или противоречит культурным традициям, вызов спецавтомобиля решит все проблемы. Когда такие визиты покажутся затратными, время подумать о другом варианте, который рассмотрим ниже.

Санитарные нормы

Возводить дачный туалет своими руками с выгребной ямой придётся с учётом того, что при среднесуточном стоке менее 1 кубометра она может иметь открытое дно, свыше – только закрытое.

Освобождается она от содержимого не реже 2 раз в год. Сигнал для этого – уровень содержимого менее 35 см от уровня земли.

Дезинфекция выгребных ям уличных уборных проводится смесью такого состава.

  • Известь хлорная 10%.
  • Гипохлорид натрия 5%.
  • Нафтализол 10%.
  • Креолин 5%
  • Метасиликат натрия 10%.

Чистая сухая хлорка запрещена: выделяет смертельно опасный хлор при увлажнении.

Пудр-клозет

Здесь яму заменяет ёмкость небольшого размера. Имеются вёдра с герметичной крышкой, которую снимают перед процедурой. По её окончанию содержимое «припудривают» органическим материалом. Запах при открытой крышке есть, особенно в жаркое время. Использование биопрепаратов его существенно снижает.

Рис. 7. 1 – вентиляционное окошко; 2 – крышка; 3 – стульчак; 4 – ёмкость; 5 – деревянный каркас; 6 – основа каркаса; 7 – гравийно-щебневая засыпка; 8 –дверь.

Преимущества такой конструкции в том, что уличный туалет для неё не обязателен. Это может быть уголок хозяйственной постройки, подвала. Наличие вентиляционного окошка или трубы обязательно.

Пудр-клозет легко трансформируется в компостный и обратно. Рациональное решение – комбинация его с душем или хозяйственным помещением.

Рис. 8. Совмещённое строение.

Современные модели представляет Елена Малышева.

Электрический туалет оставляет после себя горстку золы, но использовать её в качестве удобрений нельзя. Это относится и к химическим устройствам.

Вентиляция

Выгребная яма – это источник неприятного запаха. Можно использовать освежитель воздуха, чтобы как-то нейтрализовать его, но более правильно сделать вентиляцию. Проект постройки всего туалета непременно должен включать ее схему.

Труба вентиляции – обязательный элемент выгребной ямы-накопителя

Вентиляционной трубой послужит обычная пластиковая канализационная 100-милиметровая труба. Она при помощи хомутов крепится к задней стенке будки туалета. Поможет грамотно составленный чертеж. Одним концом трубу проводят через отверстие в подиуме, ведущем в яму, оставляется отрезок в 100 мм. Над крышей будки трубка должна выступать на 200 мм. Место, где трубка встречается с выгребной ямой, изолируется паклей с битумной мастикой. Вверху отверстие трубки закрывается дефлектором.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
