Свайный фундамент для дома из пеноблоков

Пеноблоки

Пенобетон – сравнительно новый строительный кладочный материал. Из него изготавливают пеноблоки для возведения стен. Большую популярность пеноблоки (ПБ) приобрели благодаря своим качественным характеристикам.

Типоразмеры пеноблоков

ПБ изготавливают в заводских условиях на специальном оборудовании. Вспененный цементно-песчаный раствор обрабатывают горячим паром под высоким давлением. Полученную массу заливают в формы, которые отправляют в сушильную камеру на 2 часа. Затем процесс окончательного затвердевания вспененной массы происходит на открытом воздухе.

Для возведения внешних стен строений используют ПБ стандартных размеров 390х188х190 мм. Блоки толщиной 90 мм применяют для кладки перегородок. Существуют разновидности пеноблоков с боковыми замковыми системами – «шип-паз». Иногда горизонтальные поверхности элементов кладки тоже делают в виде замков, которые обеспечивают практически бесшовное соединение ПБ.

Резка блока пилой

По своим качественным характеристикам блоки из пенобетона превосходят многие свои аналоги. Пеноблоки применяют для кладки внешних ограждений многоэтажных домов, где несущую функцию здания выполняет каркас сооружения (колонны + перекрытия). Пористая структура материала придаёт блокам высокие теплоизоляционные качества. В зимнее время кладка стен не пропускает холод, а в жаркую погоду сохраняет прохладу внутри помещений.

Основным недостатком материала является его небольшая несущая способность, поэтому в качестве внешних ограждающих конструкций кладку из пеноблоков делают в домах высотой не более 2-х этажей.

Что такое пеноблоки?

Если обратится к интернету, то можно выяснить, что пеноблок, это специфический стройматериал, его производят из ячеечного бетона (пенобетона). Делают его из обыкновенного цементного раствора в получившуюся смесь добавляться пенообразователь (некоторые производители в раствор могут вмешивать дополнительные ингредиенты фибру, глину, золу и так далее). Он соответствует всем нормам и требованиям, которые должны быть у всех стройматериалов по прочности, подверженности деформации и стойкости к низким температурам. Его характеристики по теплоизоляции в 2 — 3 раза больше в сравнение с традиционными материалами. Стены, возведённые из пенобетона создают особую атмосферу и формируют в помещении безупречный микроклимат, в особенности для людей страдающих лёгочными, и суставными заболеваниями, а также с заболеваниями сердца. Имея большинство свойств древесины пенобетон не подвержен горению и гниению.

Пенообразователей, применяемых при создании пенобетона два вида, синтетический и органический (белковый).

Синтетические пенообразователи — не большой себестоимости и неприхотливы при изготовлении, но полученный с их помощью пенобетон недостаточно прочный.

Органические пенообразователи — изготовлен из натурального сырья и пеноблоки получаются прочнее, но его цена выше.

Свайный фундамент: винтовые опоры

Благодаря легкости возведения, блочный дом на винтовых сваях можно построить за пару недель

Рассмотрим вариант возведения жилого дома из пенобетона на винтовых свайных опорах. Для устройства фундамента этого типа не требуется специализированная техника и инструмент, работу вполне по силам выполнить 3 рабочим.

Винтовые опоры представляют металлический полый стержень с заостренным концом. Внизу опорных элементов приварены лопасти, которые при вращении сваи, помогают её погружению в грунт. Существует две разновидности лопастей: сварные и литые.

Литые конструкции обладают более высокой прочностью и надёжностью, в местах сварного шва, особенно при недостаточной изоляции, наблюдается развитие очагов коррозии, которые значительно ослабляют опору, а со временем приводят ее в полную негодность.

Вращение выполняется по часовой стрелке до полного упора сваи, работу выполняют 2 рабочих, которые погружают сваю, используя специальное приспособление. На верхнем конце винтовых опор существует специальное отверстие, именно через него пропускается вращательный механизм, который помогает сваям опускаться в толщу грунта. Частные застройщики часто используют лом, который пропускается через отверстие в свае. На лом одевают отрезки труб, при воздействии на них происходит вкручивание опоры.

Рекомендуем посмотреть видео, как самостоятельно произвести монтаж опор.

Перед началом погружения винтовых элементов, стоит обработать их специальными защитными составами от коррозии.

Все дело в том, что покрытие сваи травмируется, проходя сквозь толщу грунта. На поверхности металла образуются царапины, которые служат открытыми воротами для возникновения коррозии, особенно быстро сваи разрушаются в мокрой почве (например, глинистой), поэтому дополнительная обработка элементов никогда не будет лишней.

Устройство ростверка

Ввинчивание отдельных свайных стержней фундамента предусматривается по периметру здания, а также под внутренними несущими стенами и перегородками. Расстояние между опорами обычно составляет от 1,2 до 1,5 метров.

Когда все сваи ввинчены в грунт, можно приступать к обрезке выступающих частей опор

Очень важно соблюдать единый уровень стоек фундамента, возвышающихся над грунтом. При обрезке стараются удалить ту часть ствола, в которой была проушина для завинчивания элементов в землю

После обрезки свай, полая часть труб заполняется бетонным раствором, после чего накрывается металлическим оголовником. Оголовник приваривается к стержню свайной опоры, надёжно закрывая доступ сырости и атмосферным осадкам.

Посмотрите видео, как возвести ростверк своими руками без помощи профессионалов.

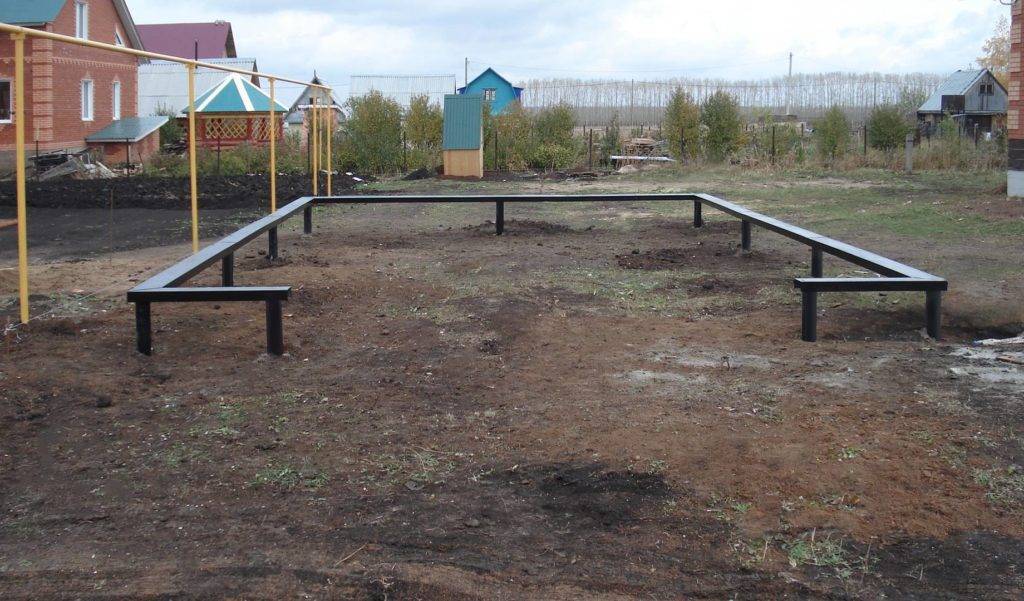

Ростверк фундамента выполняется из дерева, монолита или металлического проката (балок, швеллера), для дома из пеноблоков, построенного на глинистой почве, идеальный ростверк получается из швеллера, настеленного по оголовкам в положении полками вниз.

Верхняя площадка металлического проката имеет ровную поверхность, по которой легко проложить гидроизоляцию и первый ряд пеноблоков. От того, насколько ровно выложен первый ряд блочной кладки, зависит качество стен жилого помещения, устойчивость строения и его прочность.

Цоколь и отмостка

Дом на сваях обычно требует устройства цокольной облицовки, которая защитит пространство под домом от ветров, осадков и низких температур. Оборудованный цоколь помогает сохранить тепло на первом этаже пеноблочного дома, улучшает внешний вид самой постройки и служит для надёжной защиты конструкции от неблагоприятных факторов.

Свайный фундамент для дома из блоков можно скрыть за забиркой из кирпича или монолитного железобетона. Пространство между сваями можно закрыть сайдингом, подбирая цвет в стиле отделки наружного фасада здания. Вариантов для устройства цоколя множество, всегда можно найти самый приемлемый вариант для каждого здания.

Отмостка выполняется обычно с уклоном от стены, что помогает уберечь фундаменты и подвальные помещения от выпадающих атмосферных осадков. Утепленная отмостка помогает сохранять тепло, особенно актуально устройство такой конструкции при наличии подвала или техподполья.

Какие виды фундаментов подойдут для гаража из пеноблоков

Вот такая симпатичная конструкция должна получиться у вас по окончании строительства

Пеноблок – лёгкий строительный материал, вес которого напрямую зависит от плотности. Для возведения стен гаража преимущественно используют конструкционно-теплоизоляционные блоки плотностью 600-800 кг/м3 размером 200х300х600 мм. Такой строительный камень весит 19-22 кг, а 1 м3 блоков – в пределах 460 кг.

Тем самым на фундамент будет оказана небольшая весовая нагрузка и основания с высокой несущей способностью не требуется. Для строительства гаража из пеноблоков подойдут следующие виды фундаментов:

  • мелкозаглубленный ленточный (МЗЛ);
  • плитный (если в гараже будет находиться тяжелая крупногабаритная техника);
  • винтовой;
  • свайный.

При выборе типа основания, помимо весовой нагрузки строения, учитывают ещё несколько параметров:

  • тип грунта;
  • точку промерзания грунта (ТПГ);
  • уровень грунтовых вод (УГВ).

Фундамент на винтовых сваях

С установкой такого фундамента можно справиться и без спецоборудования

На подвижных почвах с преобладанием песка или супеси оптимально возводить фундамент на винтовых сваях. Эти опоры погружают ниже ТПГ на 20-30 см, благодаря чему свая прочно держится в грунте и не реагирует на его естественные или сезонные (периоды замерзания-оттаивания) подвижки.

Для монтажа фундамента на винтовых сваях не обязательна помощь дорогостоящей техники: ямобура, сваевёрта, специализированных установок. Умельцами давно разработана технология установки металлических опор своими руками. Для этой цели используют лом или металлическую трубу, которые заводят в технологические отверстия под оголовком. Вкручивают сваю усилиями нескольких человек. Количество опор высчитывают, исходя из требования: расстояние между ними должно быть не более 3-х метров.

Преимущества фундамента на винтовых сваях для гаража из пеноблока:

  1. Отсутствие трудозатратных и длительных по времени земляных работ.
  2. Скорость монтажа.
  3. Возможность монтажа при высоком УГВ.
  4. Проветриваемость нижнего перекрытия.
  5. Возможность установки на сваи пустотной ЖБИ плиты, что оптимально для гаража с легковой машиной). В этом случае расстояние между опорами сокращают до 2-х м.

Недостатки:

  1. Необходимость устройства пандуса для заезда в гараж, так как строение будет приподнято над уровнем грунта.
  2. При отсутствии возможности монтажа ЖБИ плиты нижнее перекрытие делают деревянным, что чревато другими недостатками и сложностями эксплуатации.

Свайный

Свайный во многом схож с фундаментом на винтовых сваях

Свайный фундамент обладает теми же плюсами и минусами, что и винтовой. Различие заключается лишь в материале, из которого изготовлены опоры, и способе их монтажа.

Для устройства свайного фундамента могут быть использованы:

  • узкие и длинные ЖБИ блоки;
  • металлические или асбестоцементные трубы с залитым в них бетоном;
  • столбы, обственноручно изготовленные с помощью опалубки и бетона.

Опоры погружают в грунт ниже ТПГ на 20-30 см. Фиксируют в вертикальном положении с помощью забутовки и бетонирования.

Плитный

Если планируете держать в гараже грузовую технику, советуем остановить выбор на плитном фундаменте

Плитный фундамент для гаража из пеноблоков можно устраивать в двух случаях:

  • если в строении будет находиться грузовая техника;
  • если на участке строительства пучинистый грунт и в регионе суровые климатические условия.

В первом случае плиту заглубляют по аналогии с МЗЛ: на 30-40 см. Во втором – устраивают УШП (утепленную шведскую плиту), которая одновременно является «плавающим» фундаментом, компенсирующим все подвижки грунта.

Утепление необходимо для создания благоприятных условий эксплуатации гаража и его долговечности в условиях холодного климата. Нередко такое решение принимают при строительстве гаража рядом с домом, так как наличие УШП сокращает теплопотери.

Технология установки винтовых свай

Проектируют размещение свайных опор по углам здания, в центрах опоры несущих стен с минимальным расстоянием между сваями о т 1,5 до 2 метров.

Монтаж винтовой сваи

Установка винтовых свай не составляет большой сложности. Оголовок свайной опоры состоит из металлического пятака, приваренного к верхнему концу стержня сваи.  Эта горизонтальная опора имеет технологические отверстия для крепления монтажного оборудования.

Через отверстия закрепляют монтажный ворот. Двое рабочих, вращая ворот, погружают сваю в грунт. В ходе ввинчивания сваи в грунт происходит его уплотнение.

Когда количество свайных опор составляет большое количество и глубина их погружения составляет несколько метров, применяют механизированные установки. Силовое оборудование оснащено стрелой, на конце которой установлен вращательный орган. Его соединяют болтами с оголовком винтовой сваи и сообщают ему вращательное движение. В результате, за малый срок можно установить много свай на большой площади.

Критерии выбора типа фундамента

Ответить однозначно на вопрос, какой нужен фундамент для дома из пеноблоков, нельзя.

Выбор типа основания зависит ряда показателей:

  • характеристики грунтов на строительной площадке;
  • нагрузок – общей (от постройки) и переменной (от ветра и снега);
  • сроков строительства;
  • экономической целесообразности возведения той или иной конструкции фундамента.

Определяющими факторами в вышеприведенном списке являются нагрузки и тип грунта.

Анализ грунта

Геологические исследования проводятся до начала строительных работ.
Некоторые свойства грунта, который будет служить основанием для фундамента, могут создать ряд проблем:

  • водонасыщенность: влечет за собой проведение дренажных работ – отвода воды на период строительства и обустройство системы дренажа, которая должна быть в рабочем состоянии на протяжении всего периода эксплуатации дома;
  • сыпучесть: является признаком слабых грунтов, способных привести к перекосу постройки и деформации фундамента и несущих надземных конструкций;
  • высокий уровень залегания подземных вод: чреват подмыванием и разрушением фундамента;
  • сложный рельеф: имеет самое непосредственное влияние на устройство фундамента под дом из пеноблоков, существенно ограничивая застройщику выбор.

Геологические исследования стоят больших денег, поэтому частники стараются обойтись без этой процедуры. Сведения о грунтах они стараются получить иным путем – например, путем опроса членов местных строительных бригад или соседей.

Но информация, добытая таким способом, не всегда бывает достоверной: часто даже на одной строительной площадке состав грунта и его качество бывает разным.

Если грунты на участке непучинистые или слабопучинистые, а подземные воды располагаются ниже двух метров от уровня земли, можно обойтись мелкозаглубленным ленточным фундаментом для дома из пеноблоков (устройство мелкозаглубленного ленточного фундамента).

Грунтовые воды, поднимающиеся близко к поверхности земли – до полуметра – использование ленточной конструкции исключают. В таких случаях следует выбирать для дома из пеноблоков плитный фундамент.

Если результаты исследований показали, что прочный грунт располагается слишком глубоко (ниже двух метров от поверхности земли), целесообразно строить дом из пеноблоков на свайном фундаменте. Сваи устанавливают с шагом не более 1 метра, а затем связывают монолитным поясом.

Определение нагрузки

Пеноблоки более чем вдвое легче кирпича. Соответственно, и общий вес пеноблочной постройки будет примерно настолько же меньше кирпичной. Остальные составляющие общей нагрузки на фундамент зависят от географического положения стройплощадки (ветровая, снеговая нагрузки) и «начинки» дома – мебели, оборудования и пр.

Вес кровельных и отделочных материалов, стропильной системы также учитываются при расчете нагрузки на основание. В конечном итоге разница в весе кирпичного и пеноблочного домов будет не такой впечатляющей, как при сравнении только стеновых материалов.

Срок строительства и стоимость

Одним из факторов, влияющих на выбор типа фундамента, при прочих равных условиях, является заданный срок строительства. Если надо быстро возвести небольшую постройку из пеноблока, можно обойтись столбчатым фундаментом. Монолитные ленты и плиты требуют много времени на подготовку и ожидание созревания бетона.

Строительство столбчатых опор не требуют масштабного проведения земляных работ. Работу можно выполнить за три-четыре дня.

С точки зрения стоимости столбчатые фундаменты под дома из пеноблоков тоже находятся вне конкуренции. Самым затратным является плитный фундамент, несколько дешевле – ленточный заглубленный (технология изготовления ленточного фундамента).

Естественно, маленький дачный домик выгоднее поставить на столбы. Но при строительстве капитального дома средних размеров руководствоваться только экономическими соображениями нельзя. Во главу угла в таком случае надо ставить прочность и долговечность строения.

Виды

Варианты строительства фундамента

Фундаменты могут отличаться материалами, которые используются для их возведения, глубиной, а также способом исполнения. Именно по способу исполнения разделяют их виды:

  • Столбчатый тип практически универсальный, хорошо оправдывает себя, как основа для любых щитовых домов или таунхаусов. Установка столбов происходит в специальные заранее пробурённые лунки, которые делаются по всему периметру здания. Расстояние между опорами рассчитывается индивидуально. Для опор используются натуральные материалы брёвна, природный камень и искусственные составляющие (трубы или железобетонные пасынки).

  • Свайный фундамент отличается от столбчатого длиной элементов и принципом работы. У столбчатого масса дома приходится на подошву, а у свайного на боковую поверхность. Свайный хорош тем, что позволяет исключить деформацию различных частей постройки за счёт равномерного распределения нагрузки всего строения, а это предотвращает его деформацию. Такой фундамент может быть двух типов: висячим или подпорным.

    При первом типе сваи вбиваются непосредственно в грунт, где сосредотачивается нагрузка: углы, пересечения стен. Длина таких свай может быть несколько метров. Это обуславливается тем, что основная нагрузка передаётся боковой частью опоры. 2. Подпорный тип фундамента устанавливаться на малую глубину, но с меньшими интервалами, чем висячий. Стоит ли делать свайный фундамент под двухэтажный дом определяется несколькими параметрами. Основной параметр, это тип грунта, второй – материал дома.

  • Ленточный фундамент – самый удобный тип для постройки малогабаритных домов. Для его монтажа используется блочный тип закладки или цельная бетонная лента. Такая конструкция проста и не подвержена разрушению. Базовые блоки могут быть заполненные или облегчённые (пустотелые), в зависимости от требований всей конструкции. Преимущество его в том, что дома из газобетона построенные на таком основании отличаются долговечностью и устойчивостью к движению почвы. Кроме этого, ленточный фундамент можно устанавливать на минимальной глубине, что делает строительство независимым от геодезических показателей.

  • Монолитная плита характеризуется сейсмостойкостью. Это цельная платформа с большой площадью, высота которой рассчитывается относительно условий местности будущей постройки. Этот тип основания самый устойчивый к смещениям грунта и самый затратный по расходу бетона.

Выбор конкретного типа фундамента для двухэтажного дома зависит от пожеланий клиента, особенностей местности и архитектурного плана. Но при этом есть рекомендации относительно выбора наилучшего варианта, с точки зрения долговечности, лёгкости монтажа и сохранения бюджета.

Когда лучше всего использовать?

Свайно-ленточный фундамент устраивают в двух вариантах – это когда ростверк находится на расстоянии от поверхности земли и когда монолитная лента возводится, как мелкозаглублённый фундамент. В обоих случаях горизонтальная часть основания дома опирается на сваи.

Если на участке большая глубина промерзания почвы и толстый пучинистый слой грунта, то для достижения подошвой фундамента твёрдого грунтового основания придётся строить монолитную ленту большой высоты, а это будет экономически невыгодно.

СРФ является наилучшим вариантом выхода из сложного положения, когда приходится заниматься строительством на спусках или в низине, где есть всё время угроза подтопления здания во время паводков или обильных дождей.

Приподымая на сваях дом над землёй, строители тем самым предохраняют его от разрушительных проявлений стихии.

Пример расчетов

Один из вариантов обустройства фундамента

Допустим, периметр здания 6х6 м, высота 6 м, толщина стен 0,4 м, марка Д600 = 24 м.п.х6х0,4х600=34560 кгс. Вес рассчитывается как плотность пенобетона, умноженная на объем стен.

Площадь кровли рассчитывается так: удвоенная длина ската, умноженная на длину карниза, равна 6/2, тогда 3/cos45=4.29 м. Т.о. площадь кровли = 2х4,29=8,58х12 ~103 м 2, вес 1 м2 материала примерно равен от 40-80 кг. Вес кровли со снегом равен 103х70= 7210 кг. Вес кровли получится равен: 4124+7210+900+1500=13730 кг.

К массе стен и кровли прибавляется вес внутренней отделки, мебели, людей: получится еще 34 000 кг.

Получим S= 1,2х(34000+13730+34560)/1,2х600 =137,15 кг/м.

Многие считают, что фундамент для пеноблокового дома должен быть легче, чем для кирпичного строения. Но расчет фундамента обязательно учтет влияние всех внешних факторов, влияющих на строение.

Есть строители, считающие, что фундамент для пеноблокового дома лучше возводить из пеноблоков же или из пенобетона. Для этого необходимо песок утрамбовать до твердости дорожного покрытия. После этого устанавливается арматура, и заливается пенобетон.

Свойства пеноблоков, которые учитываются в процессе выбора фундамента

Для каждого региона требования по укладке блоков может различаться. Например, для Средней полосы РФ необходимо устанавливать один блок, который имеет ширину около 40 сантиметров. Это позволит обеспечить достойный уровень потери тепла самого здания. Вес конструкции небольшой, он приблизительно составляет 1 тонну на м3. Если сравнивать с кирпичным зданием, где на ту же площадь приходится около 2,5 тонн, разница существенная. Таким образом, оказывается меньшая нагрузка на фундамент, а также почву. За счет этого снижаются и требования к конструкции и его основе.

Укладка стен происходит на клеевой основе, которая используется толщиной до 5 мм и помогает избежать образованию участков, отличающихся повышенным уровнем теплопередачи. Если шов будет небольшой высоты, пеноблок и он сам не сможет выдержать изгибающиеся нагрузки. Таким образом, требование к фундаментам, сооружаемым для домов из пеноблоков, ‒ устойчивость к неравномерной осадке. Основание должно предохранять стены здания от образования сквозных отверстий, а также уменьшения теплоэффективности.
