Редуктор давления воды в системе водоснабжения: для чего нужен и как настроить?

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

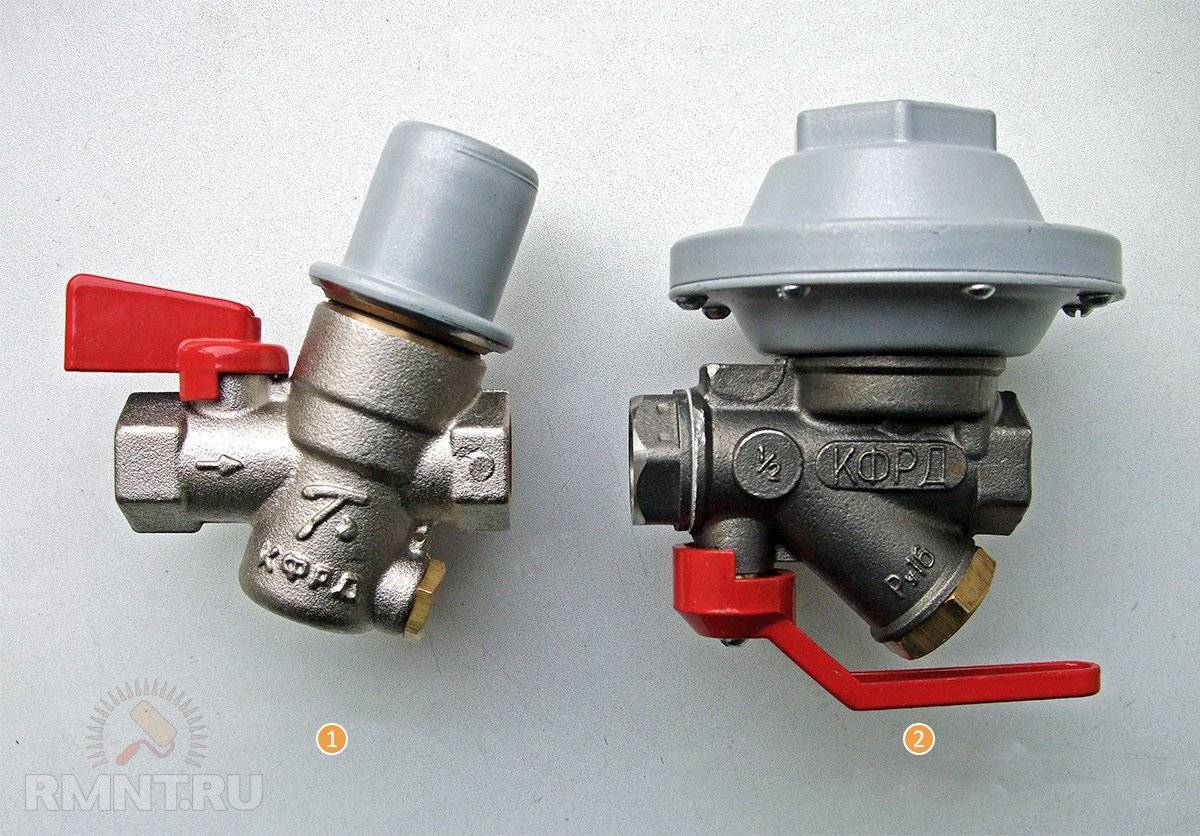

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

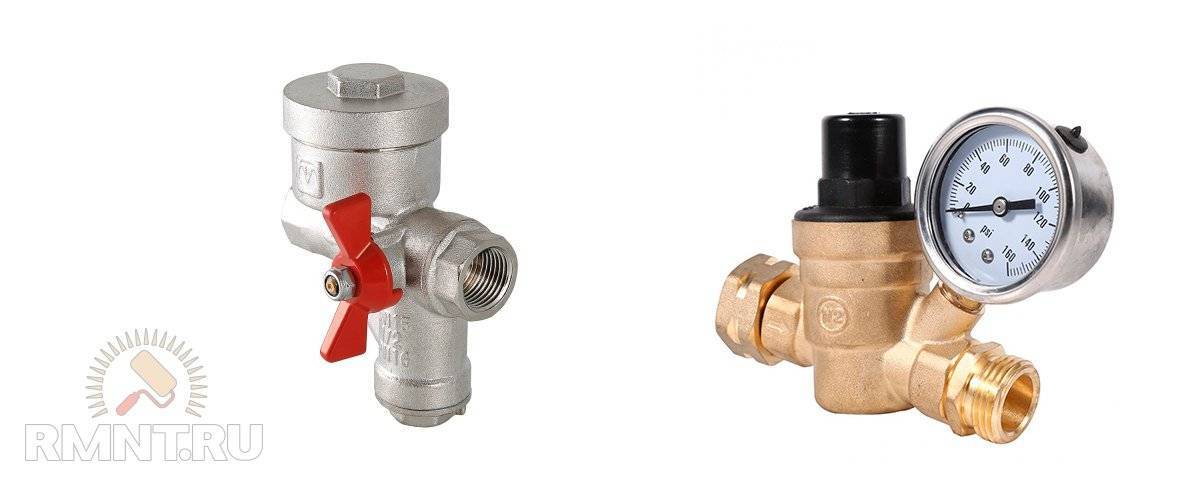

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

  • фильтр механической очистки;
  • запорный кран;
  • манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Ремонт

Как правило, ремонт редуктора состоит в восстановлении работоспособности пружины и клапана.

Порядок действий:

  • отключить воду, слить излишки из крана и снять редуктор;
  • разобрать его и вынуть дефектные детали;
  • прочистить корпус, осмотреть элементы конструкции и определить вышедшие из строя детали;
  • заменить или восстановить состояние элементов. Пружину проще заменить, а поршень лучше попытаться восстановить;
  • собрать устройство, установить его на место и подать воду.

Полная информация о ремонте своими руками тут.

Внимание! Мембранные модели, чаще всего, не поддаются ремонту. Найти мембрану на замену крайне сложно

Это надо иметь в виду, приобретая устройство.

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

  • входной, выходной патрубок;
  • пружины, имеющие разную степень сжатия;
  • клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
  • второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
  • герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Установка

Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков. Рассмотрим схему подключения редукторов давления в систему водоснабжения квартиры.

Пояснение:

  1. механический фильтр грубой очистки;
  2. обратный клапан;
  3. счетчики ГВС и ХВС;
  4. фильтр промывной;
  5. Редуктор давления.

Установка редукторов производится в магистраль холодного и горячего водоснабжения квартиры. Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Для обеспечения безотказной работы редуктора до него необходимо установить фильтр механической очистки.

Обычно редуктор монтируется за счетчиком воды. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Для обеспечения возможности регулировки и обслуживания редуктора за ним устанавливается запорная арматура. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20% ниже давления открытия предохранительных клапанов.

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта.

Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания.

Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Пример разводки водоснабжения с редуктором

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Принцип работы

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства

В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки.

Для защиты от гидроударов  рекомендуем дополнительно воспользоваться гасителем от гидроударов.

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

  1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
  2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
  3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованиемИсточник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкойИсточник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумуляторомИсточник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.

Описание механического датчика

Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.

Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.

Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:

  • Металлическая платформа.
  • Поршень.
  • Мембрана.
  • Большая и малая пружина.
  • Болты и гайки регулировки.
  • Корпус из пластика.
  • Электрические контакты.

В зависимости от выполняемых функций и наличия дополнительных узлов все датчики можно разделить на несколько групп:

  • Простые реле давления.
  • Реле давления с дополнительным датчиком защиты от «сухого» хода.
  • Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.

Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.

Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»)

Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение

Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью

Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Вся система работает по определенной схеме. При снижении давления воды ниже установленных значений происходит замыкание контактов, и насос начинает забор воды. Заполнение гидробака водой приводит к повышению давления внутри емкости и при достижении верхних заданных параметров контакты размыкаются и насос выключается.

Периодичность включения и выключения насоса зависит от следующих показателей:

  • Объем накопительного резервуара.
  • Напор воды в системе.
  • Количество потребляемой воды.

Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.

При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.

Производители

Среди ведущих производителей редукторов преобладают итальянские фирмы. Они традиционно славятся среди изготовителей подобной продукции. Однако, не менее известны российская компания Valtec или американская Honeywell.

Для более наглядного сравнения продукции разных производителей составим таблицу:

БрендДавление (макс)Температура (макс)Пределы настройки (Бар)МанометрТип регулировки
Valtec16 Ат40° — 70°1,5-6ЕстьРучка
Honeywell25 Ат40° — 70°1,5-6ЕстьРучка
Watts10 Ат30°1-6ЕстьРучка
Herz10 Ат40°1-6ЕстьРучка
Caleffi10 Ат80°1-6ЕстьРучка
Giacomini16 Ат130°1-5,5ЕстьРучка

Рассматривая таблицу, можно увидеть, что параметры всех бытовых устройств более-менее схожи. Отличаются лишь максимальная температура и рабочее давление. Это облегчает пользователям проблему выбора подходящего устройства.

Обзор марок и цен

ФирмаМодельХарактеристики (давление в атмосферах, температура в градусах) и описаниеЦена в рублях
ValtecVT.085.N.0407Без манометра, мембранный. Регулировка давления 1-7, максимальное давление 25 , максимальная температура 80.2100
ValtecVT.088.N.0455Поршневой, с манометром. Регулировка давления 1-5,5, максимальное давление 16, максимальная температура 90.1400
ValtecVT.087.N.0445Поршневой, без манометра. Регулировка давления 1-4,5, максимальное давление 16. Максимальная температура 80.1100
FarFA 2866 12Миниредуктор. Регулировка давления 1-6, максимальное давление 25, максимальная температура 70.3100
FarFA 2867 34Миниредуктор с манометром. Регулировка давления     1-6, максимальное давление 25, температура 70.4100
RBMV731Редуктор с манометром. Регулировка давления 0,5-7, максимальное давление 15, максимальная температура 70, диаметр отверстий 20 мм.3300
IcmaМиньон 247/91247AD06С отверстием под манометр. Регулировка давления 1-4, максимальное давление 16, максимальная температура 90.800

Перед покупкой редуктора установите фильтры грубой и тонкой очистки воды. Без них самый надежный РДВ быстро выйдет из строя (в зависимости от количества грязи в воде).

Модификации редукторов

Прежде чем сделать окончательный выбор, попросите продавца предъявить сертификаты соответствия. Приобретайте только те РДВ, у которых есть сертификат соответствия, он гарантирует, что устройства произведены в соответствие с ГОСТ.

Редукторы давления воды защищают подключенную к водопроводу бытовую технику от излишнего давления и гидроударов. Из статьи вы узнали о принципах работы РДВ, монтаже и обслуживании и научились выбирать редукторы. Это позволит вам предотвратить повреждение дорогостоящей бытовой аппаратуры – стиральных и посудомоечных машин, водонагревателей и других устройств.

Материалы взяты с источника: first-apartment.ru

Преимущества и недостатки

Мембранные редукторы – явные фавориты на рынке сантехнической арматуры.

Регуляторы подобного типа не подвержены загрязнению именно из-за эластичности мембраны, которая не накапливает на своей поверхности мелкие загрязнения. Поэтому прибор не требует постоянных прочисток, не требователен к качеству воды и служит долго.

Мембранный редуктор по сравнению с поршневым имеет более высокую точность регулировки выходного давления воды. Это еще одна заслуга конструкции, которая имеет и недостатки.

Из-за своей сложности, этот регулятор дороже, а обслужить его самостоятельно уже не получится. Чистку и замену ремонтного комплекта поршневого редуктора может выполнить практически любой человек на своей же кухне с минимальным набором инструмента.

А вот для замены диафрагмы мембранного редуктора нужно вызывать соответствующего специалиста. Но ситуации, требующие вмешательства в работу прибора такого типа, возникают крайне редко.
