Фундамент УШП достоинства и недостатки: Инструкции обзоры

Сравнение УШП с ленточным фундаментом

Если строить каркасный дом, площадь которого будет такая же, то есть около 200 м², то площадь застройки такого дома будет 8×9 м, или 72 м².

Длина подошвы этого дома будет 8 × 2 + 9 × 2 + 9 = 43 м ( необходима всего одна промежуточная стена для опирания лаг первого этажа), ширина под каркасный дом в два этажа будет 33 см (возьмем 40), высота та же 20 см.

  1. Бетон под подошву 43 × 0.4 × 0.2 = 3.44 м³. Стоимость 11.700 рублей
  2. Площадь бетонного пола (8-1,2) × (9-0,8) около 50 м², при толщине 10 см понадобится около 5 м³ или 17000 рублей)
  3. Под стены: длина наружных стен 43 м Объем бетона 43 × 0.2 × 2.5=21,5 м³. Стоимость 73.100 рублей

Итого расход бетона для фундамента будет около 102.000 рублей.

Арматура для подошвы и горизонтальная арматура для стен около 200 кг или 4800 рублей (2 горизинтальных прута для подошвы и 1 прут посередине высоты стены, и 1 прут в верхней части стены. Всего 4 длины стен плюс 2×9 м.)

Вертикальная арматура №16 на расстоянии 1 м общая длина арматуры 43 × 2.5 = 108 м 108 м х 1.58 кг=171 кг или 4100 рублей

Стоимость арматуры 9.000 рублей.

Сетка под стяжку 100 м² × 250 руб/м² = 25.000 рублей

Гравий 72 м² × 0,1 м = 7 м³ Стоимость гравия около 13000 рублей

Перекрытие по деревянным балкам
  1. Доски около 2 кубов по 7000 рублей = 14000 рублей.
  2. Черновой пол OSB 18 мм шпунтованная около 300 руб за 1 кв/м 22.000 рублей.
  3. Утеплитель 72 × 0.2 × 1800 = 26000 рублей.

Итого стоимость перекрытия ориентировочно составит 62.000 рублей. (Хотя эту стоимость не нужно прибавлять к стоимости фундамента, поскольку она относится к стоимости пола первого этажа и одни пол подвала у нас уже подсчитан. Но мы все же сложим, чтобы доказать, что и в этом случае подвал выходит дешевле УШП.)

Стоимость материалов для фундамента каркасного дома вместе с полом подвала и полом первого этажа составит 241.400 рублей или почти в два раза дешевле утепленного мелкозаглубленного фундамента, коим является УШП. Я не знаю как можно отрицать очевидные факты, чтобы не понять преимущество строительства каркасного дома с подвалом. Конечно, вам нужно потратиться на лестницу, на отделку, если вы хотите превратить это помещение в жилое. Несомненно, что придется вызывать экскаватор, чтобы вырыть котлован, при этом не стоит думать, что дешевле будет рыть вручную. Возможно, понадобится вывезти грунт, хотя его можно использовать на участке, например, для создания альпийской горки. Также нужно будет сделать гидроизоляцию стен подвала с наружной стороны, но при использовании утеплителя, это будет стоить не слишком дорого, нынче продаются специальные пленки для гидроизоляции, которые стоят относительно недорого, и не требуют специальных навыков и инструментов.

Если в доме есть подвал, то на основном этаже не нужна котельная, не нужна прачечная, не нужны различные кладовые и комнаты могут быть меньшего размера, потому что не нужно будет в них хранить кучу сезонных вещей, которые бывают нужны раз в год. Следовательно для поддержания чистоты и порядка в жилых помещениях будет требоваться меньше времени, и вы сможете тратить его на отдых и развлечения.

Почему же у американцев, канадцев и шведов получается экономить на фундаменте, строя непрактичную плиту? Потому что у них нет таджиков! Шутка, но в ней правда, правда в том, что их строительные рабочие получают нормальную зарплату, минимум которой регулируется государством и с которой платятся налоги. Поэтому, если добавить зарплату оператора экскаватора, водителей и бетонщиков, то стоимость строительства у них возрастает в разы по сравнению со стоимостью материалов. Ясное дело, выкопать яму глубиной 50 см дешевле, чем 150 см, построить низкую стену тоже дешевле, вот только когда у вас лопнет труба под этим фундаментом, тогда ремонт будет значительно дороже, чем просто вызвать сантехника.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

  1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
  2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
  3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

  1. Земляные работы – необходимо вырыть траншею;
  2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
  3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

Разводка инженерных коммуникаций и создание амортизационной подушки

Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.

Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.

Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем

После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.

Что это такое?

УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.

Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей

Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом

Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.

Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.

Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.

Где рекомендуется и когда целесообразно применять УШП

Утеплённая шведская плита призвана решать следующие задачи:

  • Снижение теплопотерь сооружения в суровых условиях эксплуатации.
  • Создание комфортных условий для проживающих.
  • Предотвращение образования и развития плесени, грибка, гнили и других биологических образований, негативно влияющих на организм человека.

Обустройство УШП экономически и технически целесообразно в следующих случаях:

Расположение будущего сооружения в климатической зоне с низкими среднегодовыми температурами в сочетании с высоким уровнем грунтовых и/или паводковых вод.
Проблемные грунты на строительной площадке – почвы на месте возведения дома имеют повышенную концентрацию песка, торфа, глинистых частиц

На болотистых пучинистых грунтах, особое внимание уделяется усилению арматурного каркаса. Марка используемого товарного бетона не менее М500.
Плита используется в качестве несущего основания для зданий из брёвен (оцилиндрованного бревна, бруса и т.п.), пено-, газобетона, сэндвич панелей и других типов облегчённых стройматериалов

При этом общая высота сооружения не должна превышать 9м.
Планируется использовать альтернативные системы отопления. В частности, водяной тёплый пол, залитый в толщу плиты, которая является черновым полом для первого этажа и теплоаккумулятором для всего здания.

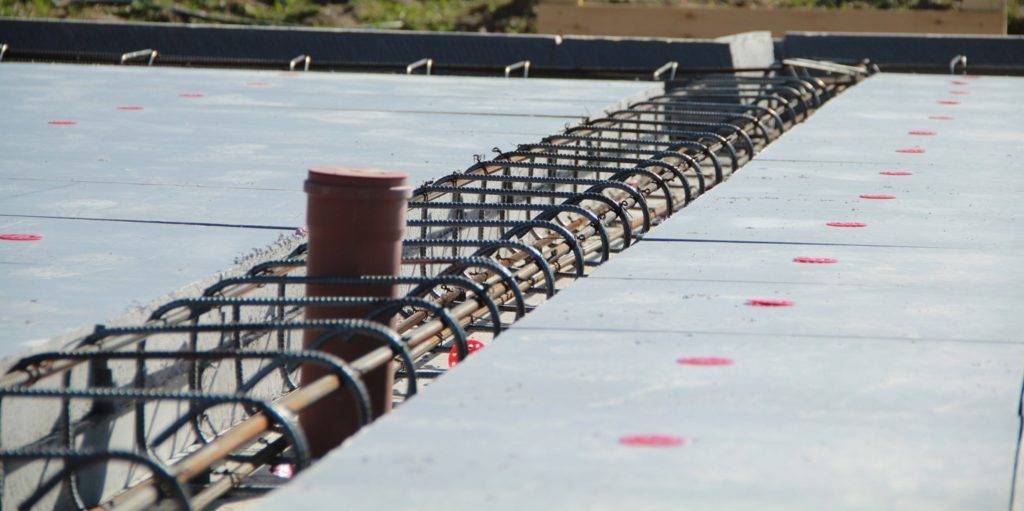

Фундамент УШП на стадии обустройства арматурного каркаса, с выведенными инженерными коммуникациями и уложенным трубопроводом тёплого полаИсточник stroycomplektpro.ru

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Важно! Нагревательные трубы водяного теплого пола следует устраивать изолированным контуром для каждого помещения отдельно, что позволит отапливать каждую комнату независимо от других. Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально

Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

Важно! Систему отопления обязательно следует испытать на герметичность, заполнив ее теплоносителем. В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Преимущества и недостатки

Преимущества использования УШП фундамента:

  • Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
  • Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
  • Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.
  • Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
  • Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.
  • Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
  • Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
  • Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
  • Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.
  • Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
  • Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
  • Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

  • Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
  • Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
  • УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
  • При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Вернуться к содержанию

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

  • общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
  • на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
  • перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
  • следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

  • Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
  • Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
  • По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
  • Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

Достоинства и недостатки

Плюсы

Минусы
  1. Трубы не нуждаются в дополнительной изоляции.

  2. Надежная защита от воздействия грунтовых вод.

  3. Возможность возведения фундамента на всех типах грунта, кроме скального.

  4. Снижение расходов на отопление за счет системы «теплый пол».

  5. Можно обойтись без применения громоздкой строительной техники.

  6. Ускорение процесса – полный цикл от подготовки основания до финишной отделки занимает не более двух недель.

  7. Равномерное распределение нагрузки, устойчивость к деформации.

  1. Невозможность устранить ошибки, допущенные в процессе строительства.

  2. Необходимость в резервных коммуникациях.

  3. Нет возможности сделать подвал и цокольный этаж.

Часть недостатков можно исключить, если доверить работы квалифицированным проектировщикам и рабочим. Однако привлечение специалистов делает финансовую выгоду менее привлекательной.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

  • Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
  • Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
  • Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
  • Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

  • Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
  • Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
  • Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
  • Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

  • Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
  • Отсутствие цокольного этажа и подвального помещения»
  • Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
  • Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

Устройство шведской плиты

Шведская плита (УШП) представляет собой монолитный фундамент из плит небольшого углубления. Отличие данной технологии от традиционных состоит в том, что основание построенного дома лежит на утеплителе, вмонтированном в плиту. Тепло пола не дает промерзать земле, и стены дома сохраняют свой первоначальный вид. Технологическая конструкция позволяет объединить в себе устройство шведской фундаментной плиты с подогревом и прокладкой коммуникаций.

Плита в виде монолита в последнее время используется при строительстве коттеджей. Ее конструкция имеет такой вид:


Схема расположения слоев в фундаментном монолите

УШП состоит из нескольких основных элементов:

  1. Подушка из щебня или гравия, выполняющая функцию дренажа, при малейших изменениях почвы является сдерживающим фактором.
  2. Текстильное полотно, заменяющее фильтр.
  3. Гидроизоляция, которая защищает конструкцию от влаги.
  4. Теплоизоляция, слой которой находится под плитой и по бокам всего фундамента, не дает уходить теплу в землю.
  5. Дренаж и водоотведение, благодаря которым сооружение не будет зависеть от воздействия снега и дождя, а также от подземных и талых вод.
  6. Придать прочность фундаменту помогает пояс из армирующих пластин.
  7. Все коммуникации: водопровод, канализация, электропроводка и каналы для линий связи.
  8. Обогрев пола. Рекомендуется устанавливать данную систему на начальном этапе, чтобы сделать строительство более дешевым.
  9. Несущая ребристая плита толщиной от 10 см. Размещаемые под внешними стенами ребра жесткости значительно повышают прочность железобетонной конструкции.
