Расчет монолитной плиты фундамента — калькулятор

Структура по слоям

В разрезе плита фундамента имеет такую же структуру, что и бетонные полы по грунту.

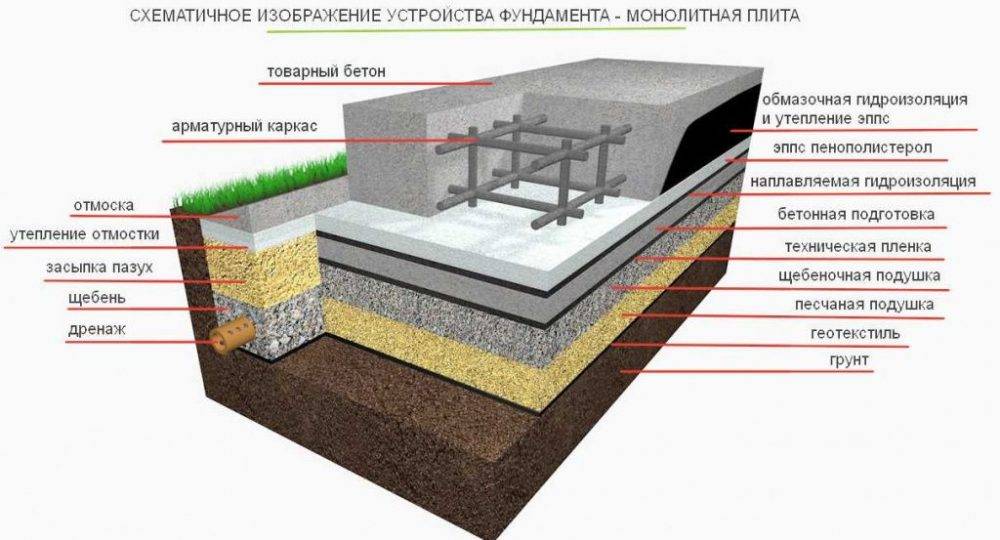

Так выглядит максимально полная структура монолитной плиты в качестве основания дома

Стандартный «пирог» полного профиля имеет следующий вид:

  • выровненный и утрамбованный «материковый» грунт;
  • разделительная геомембрана (желательна, но не обязательна);
  • подушка из песка (или из двух слоев – песка и щебня)
  • подбетонок;
  • гидроизоляция;
  • листовой утеплитель;
  • плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

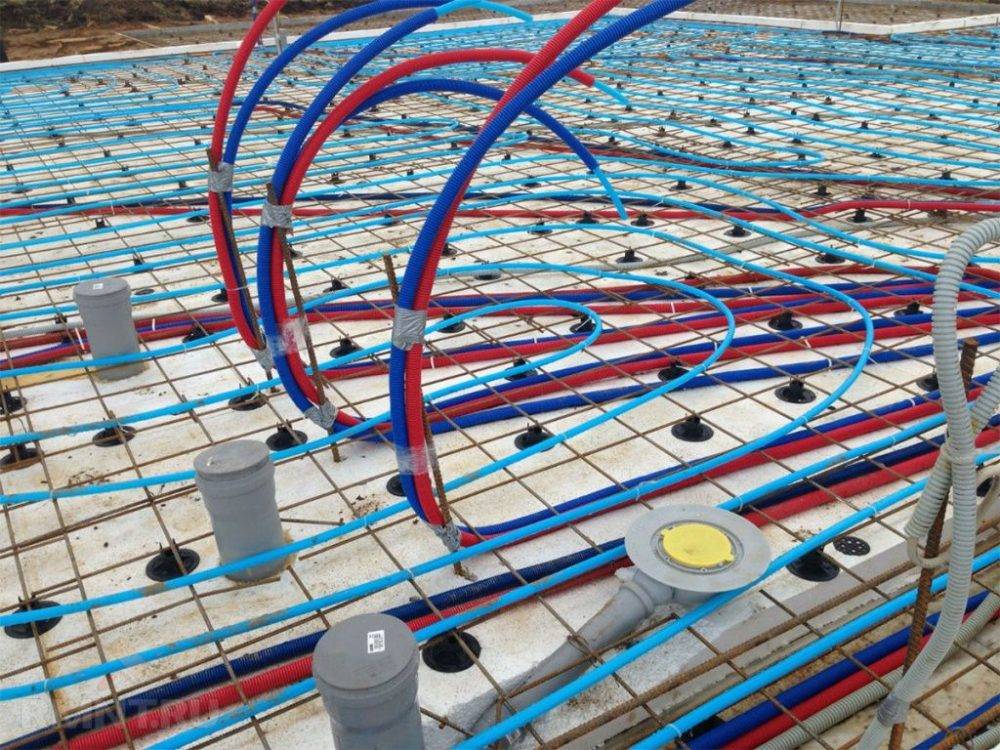

Шведская плита фундамента под частный дом с теплым полом

Чем соединять

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Калькулятор расчета

Тип фундамента
вариант 1 вариант 5
вариант 2 вариант 6
вариант 3 вариант 7
вариант 4 вариант 8
Размеры фундамента
Ширина, мм.
Длина, мм.
Высота, мм.
Толщина, мм.
Размер, мм.
Арматура
Горизонтальные ряды 01234567 8910
Вертикальные стержни 012345
Соединительные стержни 012345
Шаг
Диаметр арматуры 68101214161820222528
Опалубка
Толщина доски для опалубки, мм.
Длина доски, мм.
Ширина доски, мм.
Состав бетона
Вес одного мешка, кг.
Мешков на 1 кубометр бетона
Пропорции бетона по весу
Цемент
Песок
Щебень
Стоимость строительных материалов
Цемент (за мешок)
Песок (за 1 тонну)
Щебень (за 1 тонну)
Доска (за 1 кубометр)
Арматура (за 1 тонну)

Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

  • Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
  • Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
  • По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
  • Общая длина материала получается:

(L х 4 х 3) + 12 м + (длина поперечин, умноженная на их количество) + (длина вертикальных прутков х на количество) + (длина скобы х на количество).

Но это, если вся конструкция собирается из материала одного и того же сечения. В случае использования прутков различных диаметров подсчет ведется для каждого из них отдельно. Весь процесс армирования подробно описан в этой статье.

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

Расчет нагрузки на фундамент от профессионалов

Строительство дома – это длительный и сложный процесс, который требует не только идеального соблюдения технологии, но и проведения целого ряда расчетов. Современное строительство должно основываться на тщательно проработанной проектной документации, которая является гарантией качества и надежности будущего здания. Возводить здание, даже если оно является небольшой хозяйственной постройкой, без проекта, запрещено по закону.

Именно на основании грамотно составленной проектной документации выдается разрешение на строительство. Как правило, чтобы выполнить расчет нагрузки на фундамент во всех аспектах, следует иметь профессиональное оборудование, которое исключит возможные ошибки. Полагаться в подобных вопросах на таблицы и электронные калькуляторы не следует.

Выполнить все работы по высшему разряду способны специалисты компании ИнноваСтрой. Мы уже не первый год осуществляем строительство частных домовна всех этапах, а потому способны справиться с задачей любой сложности.

Профессиональный расчет фундамента предполагает выполнение следующих этапов:

1. Выезд специалистов на участок. Используя профессиональное оборудование, мы проверяем качество грунтов, учитывая целый ряд показателей и оцениваем особенности рельефа.

2. Выбор типа фундамента на основании полученных данных.

3. Расчет фундамента относительно конструкции и веса дома и нагрузки, оказываемой слоем почвы.

Итоговая цена устройства фундамента будет зависеть от сложности работ. Но в любом случае вы останетесь довольны результатом.

Заказав услуги компании ИнноваСтрой, вы гарантированно получите следующие преимущества:

Преимущества и недостатки

Основным достоинством плитного фундамента является значительна площадь опоры, за счет чего понижается давление на грунт и снижается возможность деформации стен и других несущих конструкций здания. К другим преимуществам такого рода основания несомненно относятся длительный срок эксплуатации, безопасность применения, быстрый и простой монтаж, устойчивость к грунтовым и наземным водам, а также возможность строительства цокольного этажа и одновременное использование плит в качестве основы для пола первого этажа. Но все это возможно только если был произведен правильный расчет фундаментной плиты.

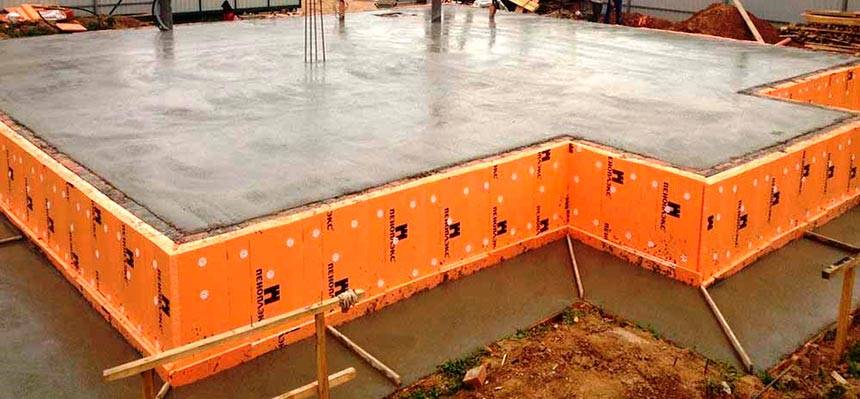

Монолитный фундамент это одновременно пол первого этажаИсточник domsumom72.ru

Единственным, немаловажным недостатком плитного фундамента является его высокая стоимость. Однако высокая цена обычно оправдана – ведь это высоконадежная, долговечная, прочная конструкция с отменными техническими и эксплутационными свойствами.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы. Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси

Для того чтобы выполнить расчет фундамента, калькулятор необходим

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

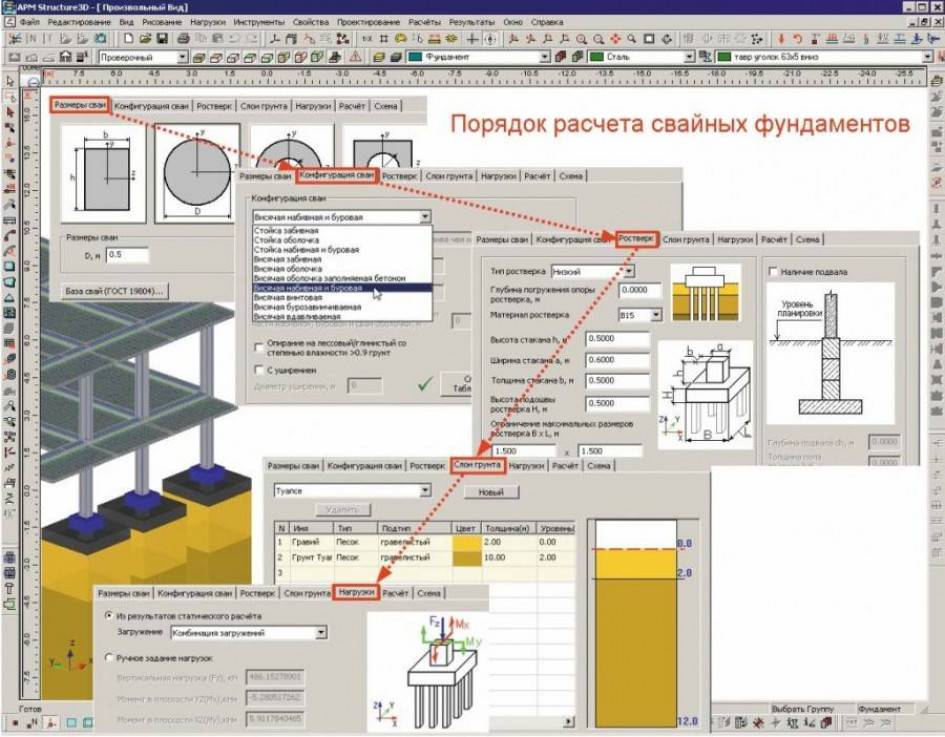

  • воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
  • выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

  • провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
  • определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

  • тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
  • конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
  • марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;

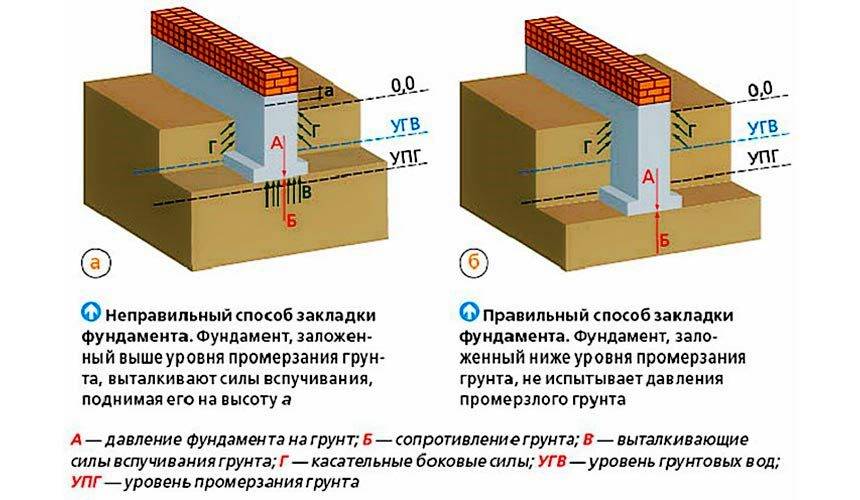

  • уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

  • количество опорных колонн;
  • диаметр и высоту свай;
  • размеры находящейся в грунте расширенной части опоры;
  • габариты ростверка;
  • конфигурацию ростверковой конструкции;
  • марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

  • длины плитной основы;
  • ширины фундаментной плиты;
  • высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Расчет затрат

После проведения исследовательских работ и выбора марки цемента можно приступать к составлению сметы на возведение фундаментной основы.

Необходимо учитывать расход на основные материалы для бетонного раствора: песок, цемент выбранной марки, щебень. Добавить расходы на приобретение: стержней арматуры и проволоки для вязки, материала для опалубки.

Расчет фундамента – как самостоятельно определить грунт и правильно рассчитать фундамент.

Watch this video on YouTube

Заблаговременное планирование бюджета поможет распределить финансовые ресурсы грамотно и использовать их максимально рационально. Этот этап значительно облегчает онлайн-калькулятор. Он поможет сделать четким план закупок, уберегая вас от приобретения лишних материалов или от их неожиданного дефицита во время стройки.

Поделиться
Твитнуть
Запинить
Нравится
Класс
WhatsApp
Viber
Телеграмка

Плюсы и минусы материала

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

  • Хорошая прочность;
  • Долговечность;
  • Устойчивость к механическому и биологическому воздействию;
  • Высокий уровень теплоизоляции;
  • Экологическая безопасность;
  • Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

  • Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
  • Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
  • Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Инструкция для калькулятора расчета плитного фундамента

Укажите необходимый масштаб чертежей.

Заполните размеры в миллиметрах:

X – Ширина фундамента определяется шириной Вашего дома, с учетом несущей способности грунта.

Y – Длина фундамента, как и предыдущий параметр зависит от габаритов дома.

H – Высота поперечного сечения (т.е. толщина плиты) выбирается с учетом характера грунта, глубины закладки и нагрузок действующих на основание во время эксплуатации. Значение H принимается в пределах 150-400 мм (рекомендуемое – 250 мм).

Плитный фундамент предполагает подготовку основания – рытье котлована глубиной примерно до 500 мм (для кирпичных сооружений, для более легких построек меньше) с последующей подсыпкой песка – слоем около 300 мм и щебня ≈200 мм. Материалы для обустройства гравийно-песчаной подушки необходимо учитывать дополнительно. Объём работ по рытью траншеи или котлована Вы можете оценить при помощи нашего калькулятора. Поверх песчаной подсыпки обязательно нужно устроить гидроизоляцию, поскольку без нее вода из бетонного раствора уйдет в песок, что значительно снизит прочность плиты.

Параметры арматуры:

Z – Длина ячейки, т.е. расстояние между продольными рядами арматуры. В железобетонных и плитах согласно СП 63.13330.2012 «Бетонные и железобетонные конструкции» (Актуализированная редакция СНиП 52-01-2003) величина Z выбирается порядка 200 мм – при высоте поперечного сечения H <= 150 мм, при значении H > 150 мм – Z ≈ 400 мм.

W – Ширина ячейки между поперечными рядами принимается – от 75 до 400 мм.

R – Число рядов арматуры. Классическая схема армирования предполагает установку двух рядов арматуры, при этом нижний ряд арматуры работает на растяжение, верхний – на сжатие. Полезные рекомендации касаемо расчета армирования можно почерпнуть из СП 63.13330.2012.

Вес 1 м арматуры зависит от ее диаметра. Примерный вес одного метра популярных диаметров железной арматуры приведен в таблице.

Диаметр

арматуры, мм

Вес 1 погонного метра арматуры, кг
60,222
80,395
100,617
120,888
141,21
161,58
182
202,47
222,98
253,85
284,83
326,31

Параметры опалубки:

Доска в толщину для сборки опалубки принимается от 25 мм до 50 мм.

Доска в длину. Этот параметр обычно выбирается порядка 4000-6000 мм, в зависимости от выгодности цены на доску для опалубки.

Доска в ширину. Для изготовления опалубки используют обрезную доску шириной 100-200 мм.

Важно покрыть собранную опалубку изнутри полиэтиленовой пленкой, это исключит протечку бетона и даст возможность повторно использовать доски в строительных целях. Параметры состава бетона:. Параметры состава бетона:

Параметры состава бетона:

Масса мешка, кг – здесь введите, сколько весит 1 мешок цемента в килограммах.

Пропорции бетона по массе. Ориентировочное соотношение компонентов для бетонной смеси – на 1 часть цемента берется 2-3 части песка, щебень – 4-5 частей, вода — 1/2 части (смесь должна быть пластичной и не слишком жидкой). Однако в зависимости от требуемой марки бетона, используемой марки цемента, характеристик песка, щебня, использование пластификаторов или добавок пропорции могут меняться. Типовые нормы расхода цемента для приготовления бетонов сборных и монолитных бетонных, железобетонных изделий и конструкций регламентированы СНиП 5.01.23-83.

Впишите цены на строительные материалы: цемент (за мешок), песок (за 1 тонну), доску (за 1 кубический метр) и арматуру (за 1 тонну).

Нажмите «Рассчитать».

Данный строительный онлайн калькулятор сделает расчет следующих параметров:

  • площадь монолитной фундаментной плиты;
  • необходимый объем бетона для заливки такого типа основания;
  • площадь опалубки (т.е. площадь боковых поверхностей);
  • нужное количество пиломатериалов для опалубки и их цену;
  • сколько нужно мешков цемента, тонн песка и щебня на возведение плитного фундамента и стоимость этих составляющих бетона для заливки;
  • также будет сделан расчет требуемого количества горизонтальных и вертикальных рядов арматуры, ее длину, вес и стоимость арматуры для фундаментной плит.

Обратите внимание, если высота плиты не кратна высоте доски, то количество досок рассчитывается с учетом перекрытия всей высоты плиты. Итоговая цена возведения плитного фундамента даст представление об уровне материальных инвестиций в основу Вашего дома и позволит принять обдуманное решение о целесообразности такого типа фундамента. Также, Вы можете выбрать оптимальное для Вас решение, просчитав параметры других видов фундамента при помощи наших калькуляторов

Также, Вы можете выбрать оптимальное для Вас решение, просчитав параметры других видов фундамента при помощи наших калькуляторов.

Как калькулятор считает арматуру

Для расчета потребности в арматуре учитываются линейные размеры основания (длина и ширина), количество слоев прутьев и шаг арматурной сетки.

При расчетах надо учитывать не только линейные размеры арматуры, но и образующиеся при монтаже нахлестыИсточник sevparitet.ru

Вычисление потребности в данном материале калькулятор производит по следующему алгоритму:

Длина (D) плиты делится на шаг арматурной сетки (N). К полученному результату добавляется 1 – получается количество поперечных рядов арматуры. Его умножают на ширину (L) фундамента, получая метраж прутьев в поперечных рядах(Aпопер. р):

Aпопер. р = ((D/N)+1))×L

Ширина плиты (L) делится на шаг арматурной сетки, к ней добавляется 1. После этого полученное число (количество продольных рядов) умножается на длину (D) фундамента. Таким образом получается метраж прутьев в продольных рядах (Aпрод. р)

Aпрод. р =((L /N)+1))×D

Метраж прутьев в поперечных (Aпопер. р) и продольных рядах (Aпрод. р) суммируется и умножается на количество слоев сетки (К) в арматурном каркасе – получается длинна всей арматуры необходимой для армирования основания (А0):

А= Aпопер. р+ Aпрод. р

Для вычисления массы (Марм) требуемой арматуры суммарный ее метраж (А0) умножается на вес 1 ее погонного метра (М1 пог. м.):

Марм= А× М 1 пог. м

Исходные данные


Плитный фундамент: расчет нагрузки проводится при наличии следующих необходимых исходных данных:

  1. Тип и характеристика грунта. Определяется опытным путем при помощи подручных материалов. Для этого копается яма глубиной полтора метра. Почва тщательно изучается на наличие влаги, определяются основной состав и примерная плотность.
  2. Материал, из которого планируется возведение дома.
  3. Выбрав плитный фундамент: расчет толщины проводится и для снежного покрова в данной местности (максимальная толщина снега).
  4. Марка цемента для заливки опоры под каркасный дом.

После проведения всех расчетов будут получены необходимые данные для изготовления конструкции: удельная нагрузка дома и фундамента на грунт, допустимая толщина плиты опоры, глубина залегания.

Важно! Для получения надежных результатов следует выкопать несколько таких ям в разных частях участка для строительства

Расчет кубатуры в зависимости от фундамента

Объем бетона для фундамента зависит от типа фундамента: плитный, столбчатый или ленточный. Рассмотрим вариант расчета объема для каждого из них.

Для плитного фундамента

Плитный фундамент представлен одной плитой, и для того, чтобы узнать объем бетона на фундамент, необходимо знать следующие данные:

  • Длина;
  • Ширина;
  • Толщина плиты.

Заливка плитного фундамента

Например, первый показатель составляет 10 метров, второй – 6 метров, третий – 0,1 метр. Перемножив все эти показатели, получим объем фундаментной плиты:

10 м * 6 м * 0,1 м = 6 куб. м;

Для обеспечения хороших характеристик фундамента, могут использоваться и дополнительные элементы. Если они выполняются через каждые 3 метра, то в этом же фундаменте – 10*6 – их будет 8 (5 вдоль и 3 поперек). Если длина каждого из ребер составляет 6 метров, то суммарная протяженность равна 6 м * 8 шт. = 48 м. Высота одного ребра обычно равняется толщине плиты (в нашем случае – 0,1 м). Так, площадь составит: 0,1 м * 0,08 м = 0,008 м кв.

Объем равен: 0,008 кв. м * 48 м = 0,384 куб. м.

Площадь поперечного сечения равна: объем ребер будет равен 0,01 куб. м * 48 м = 0,48 куб. м.

Для разной толщины может применяться различная методика подсчета, все также может зависеть от определенных параметров бетонной смеси, ее пластичности и прочих свойств.

Для ленточного фундамента

Ленточный фундамент

Он более прост по своему исполнению, нежели плитный, и функции он имеет несколько другие. Представлен лентой, используется для небольших зданий и сооружений из различных материалов: из бруса, бревен или искусственных материалов. Для того чтобы рассчитать бетон для фундамента ленточного, нужно владеть информацией о некоторых параметрах. Высота представляет собой сумму заложенной глубины и надземной части (обычно этот показатель равен 40-50 см.) Если фундамент закладывается на глубину 1,5 м, а надземная высота – 0,5 м, то суммарная высота – 2,0 м. При закладке цокольного этажа или фундамента параметры могут значительно меняться.

При ширине ленты 0,4 м, расход бетона будет равен: 0,4 м * 46 м (40 м + 6 м) * 2,0 м = 36,8 куб. м

Таким образом, рассчитать бетон на фундамент не составит особого труда

Дело в том, что для подсчета необходимо принимать во внимание определенную марку цемента и других добавок. Если в нем есть пластификаторы, то пластичность будет лучше, следовательно, это позволит сократить расход материала

Столбчатый фундамент

Для того чтобы рассчитать количество бетона для фундамента столбчатого, необходимо знать следующие показатели: высота и площадь столбиков.

S = 3,14 (число ПИ) * R (радиус)/2

Столбчатый фундамент

Например, если диаметр столбика 20 см (радиус – 10 см), то он имеет поперечное сечение: 3,14*0,1*0,1=0,0314 кв. м. при высоте в 2 метра объем составит 0,0628 куб. м. Аналогичным образом рассчитать объем бетона для фундамента другого размера.

Все виды фундамента изготавливаются из бетона различных марок. Обычно обыватели не стремятся в них разбираться и покупают первое, что им посоветуют в строительном магазине. На деле все может оказаться не так, и дорогая смесь окажется менее качественной, чем более бюджетный вариант. Так что прежде чем приступить к выбору смеси, рекомендуется учитывать некоторые факторы, и только потом идти в специализированный магазин.

Таким образом, бетон – это достаточно распространенный материал, который может иметь несколько видов, в зависимости от состава и прочих характеристик. Для того чтобы рассчитать объем бетона на фундамент, необходимо использовать простые формулы, которые помогут быстро определиться с требуемым количеством материала

Очень важно уделить внимание и такому параметру, как выбор марки бетона, поскольку от этого будет зависеть его расход, а также характеристики готового здания. Для того, чтобы определить необходимую марку цемента, желательно обратиться к опыту профессионалов. Расход бетона для фундамента различается в зависимости от типа фундамента

Расход бетона для фундамента различается в зависимости от типа фундамента.

Расход бетона для фундамента различается в зависимости от типа фундамента.

Усредненные показатели толщины фундаментной плиты

Строительная документация предлагает усредненные показатели толщины фундаментной плиты:

  • Небольшие постройки, бытовые или летние домики, веранды, могут иметь в своем основании плиты с одним рядом сетчатого армирования высотой 100-150 мм.
  • Каркасные или газобетонные жилые дома могут иметь в своем основании плиты 200-250 с объемным армированием в два ряда.
  • При строительстве дома из бруса, бревен, кирпича, бетона с массивными перекрытиями рекомендовано использование плит в 250-300 мм с объемным армированием в два ряда.

Толщина должна быть дополнительно увеличена при проведении строительства на плавучих или болотистых грунтах. А также может увеличиваться диаметр используемых прутов арматуры.

Для легких строений их диаметр начинается от 10 мм и при строительстве массивных домов на неустойчивых почвах этот показатель может составлять до 16 мм. Возможно использование стержней разного диаметра. Это дополнительно повышает надежность и долговечность выполняемого строительства. При выборе использования стержней разного диаметра, вниз кладутся те, что имеют больший показатель.

Шаг арматуры выбирается в зависимости от того, какова будет толщина плиты фундамента будущего дома, для вертикального армирования от 8 мм. Размер ячейки сетки может быть от 10 см.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
