Как класть русскую печь с лежанкой и плитой своими руками: чертежи – Обзор – Пошаговая инструкция

Сушка

После того, как русская печь с лежанкой своими руками закончена, следует просушить конструкцию. Это самый сложный этап, требующий внимания и соблюдения условий подготовки конструкции с эксплуатации.

После окончания работ следует дождаться высыхания раствора, далее на колоснике разжечь малый огонь, протопить в течение полутора-двух часов. Появление дыма говорит о завоздушивании дымохода. Удалить пробку можно, разжигая на вьюшке очень малый огонь из щепок.

Процедура проводится по вечерам не меньше недели, когда на кирпичной кладке пропадают мокрые полосы и стенки конструкции становятся однородного цвета, предварительную топку можно прекращать. При дальнейшей эксплуатации могут появиться микротрещины, которые надо слегка расширить острым ножом и замазать глиняным раствором.

Начинать декоративную отделку можно после высыхания раствора. Первое время топить следует аккуратно, поленья раскладывать около устья, после чего задвигать в горнило при помощи кочерги. Сырые дрова предварительно надо просушить, большое количество топлива не рекомендуется использовать.

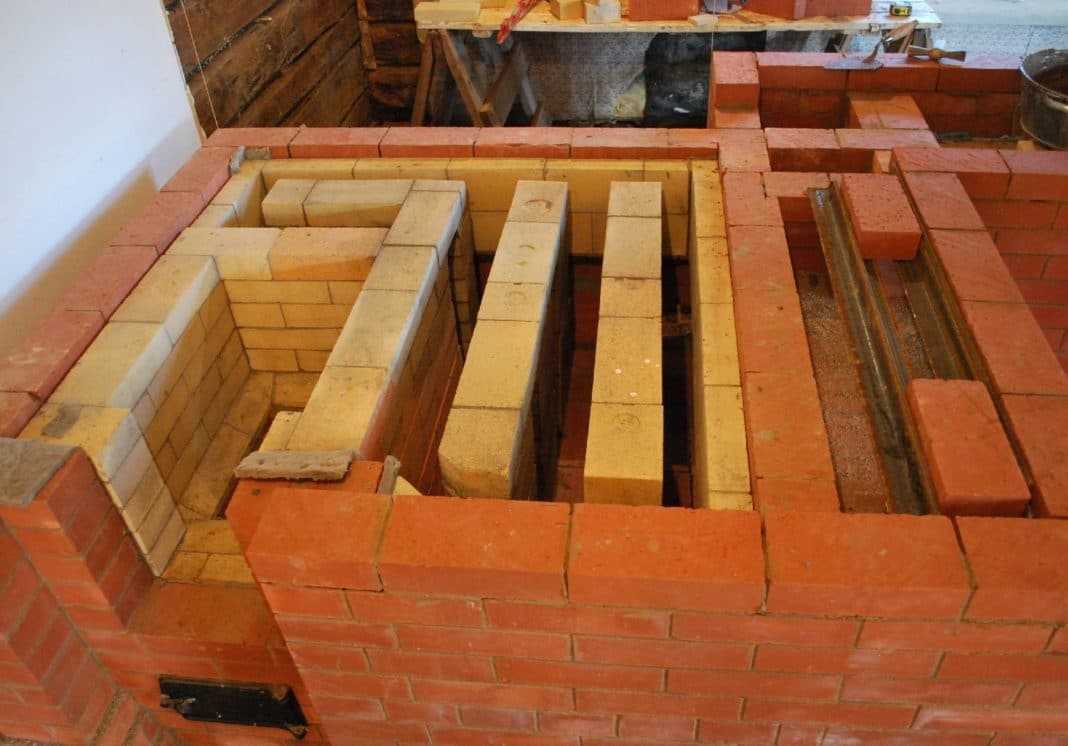

Примеры готовых конструкций на фото:

Фото 1

Фото 2

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

  1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
  2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
  3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
  4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
  5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
  6. При кладке 6-го ряда монтируеится водяной бак.
  7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
  8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
  9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
  10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
  11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
  12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
  13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
  14. При монтаже 17-го ряда монтируется задняя печная стенка.
  15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
  16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
  17. При кладке 20-го ряда свод горнила уплотняется песком.
  18. 21-й ряд предполагает перекрытие горнила.
  19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
  20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
  21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
  22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
  23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Особенности конструкции

Благодаря особому внутреннему строению печи, она быстро нагревается и при этом долго сохраняет тепло. Историки утверждают, что помпейская печь появилась на Пиренейском полуострове и изначально использовалась именно для приготовления открытого пирога с сыром, где для обогрева помещения конструкция была не нужна.

Оформление помпейской печи

Позже она получила распространение и по всему миру. Ее еще называют неаполитанская, итальянская печь, тандыр.

Помпейская печь не только станет идеальной конструкцией для приготовления пиццы, пирогов и хлеба, но и украсит любой загородный участок. В сочетании с беседкой или мангалом, она становится настоящим ландшафтным украшением, становясь излюбленным местом отдыха всей семьи.

Печь во дворе

В основном такую печь устанавливают на загородных участках на улице, в зоне барбекю, в саду на открытом воздухе, но при желании и внесении некоторых технических доработок, помпейскую печь можно возвести и в доме. Для этого, конечно, придется предусмотреть не только надежный прочный фундамент, но и дымоход.

В этой статье мы рассмотрим классический вариант строительства итальянской печи на открытом воздухе. Прежде чем приступить к пошаговой инструкции, хочется предупредить, что кладка помпейской печи – очень непростое и дорогостоящее мероприятие.

Но если вы все правильно выполните, то такая печь будет радовать вас не один десяток лет, придавая аутентичный вид даче и помогая готовить вкусную домашнюю выпечку. Благодаря нашей понятной и простой инструкции, осилить кладку помпейской печи своими руками сможет даже новичок.

Устройство помпейской печи чем-то схоже с конструкцией древней славянской печи.

Конструкция помпейской печи

Но, в отличие от традиционной русской печи, она гораздо быстрее нагревается. Готовить пироги в ней можно уже буквально через 30 минут после разогрева, в то время, как русской печи понадобится не менее 3-4 часов, прежде чем достичь оптимальной для приготовления еды температуры.

Такая скорость разогрева в помпейской печи достигается благодаря меньшей термальной массе. Слой кирпича, который нагревается, составляет всего 12 см. Уже за 45 минут после растопки, температура в этой печи достигает 260 градусов, а через час — 370 градусов.

Каким образом происходит распределение температуры в помпейской печи?

 Через 30 минутЧерез 45 минутЧерез 60 минутЧерез 90 минут
Наружная часть свода150260370370
Внутренняя часть свода315370370370

Особенностью и главным преимуществом помпейской печи является то, что в ней можно приготовить практически любое блюдо за короткое время. Благодаря большой температуре, которая достигается внутри свода, в ней отлично выпекается пицца и хлеб. Особую пикантность выпечке придает дым.

Печь русская с лежанкой и плитой: схема кладки, размещение и расчёт основных параметров конструкции

Классическая русская печь – довольно громоздкая конструкция. Её размеры составляют 2,5 м в длину, 1,5 м по ширине и от 2 м в высоту. Такой печной агрегат способен обеспечить качественное отопление площади около 40 м.кв. За счёт разветвлённой системы внутренних дымовых каналов и ряда технических решений, обеспечивающих быстрый нагрев и высокую теплоёмкость конструкции, современные модификации могут иметь меньшие размеры.

Наиболее часто применяются 3 типоразмера русской печи:

  1. Большой (площадью от 2310*1600 мм),
  2. Средний (площадью не более 2130*1470 мм),
  3. Малый (площадь основы не превышает 1780*1240 мм).

Конфигурация и габариты отопительного агрегата, а также его расположение в помещении выбираются в зависимости от размеров и планировки последнего.

Самой важной частью проекта является схема русской печи. Именно она позволяет принять конфигурацию агрегата, а также определить необходимое количество стройматериалов и рассчитать общий объём работ

Поэтому нужно постараться, чтобы чертёж был максимально точным.

Какая бы плохая не была печь, с лежанкой она лучше.

Во-первых, список недостатков печи с лежанкой отнюдь не исчерпывающий.

Во-вторых, его, конечно же, можно учесть и исправить. Нужно все это иметь ввиду… или махнуть на это рукой. Ведь ничто не сравнится с теплотой и уютом застеленной покрывалом и подушками лежанкой.

Лежанка как магнит собирает семью и гостей к себе. Лучше предусмотреть возле нее еще пару кресел и журнальный столик – преимущественно для чая. Или еще каким-то образом вписать в интерьер – как одно из основных мест сбора, помимо мест перед топкой со стеклянной дверцей или камином. Из таких мелочей строится жизнь и счастье семьи и детей. Уютные моменты общения с близкими могут на годы запомниться, как часто и случается. Их невозможно переоценить.

Трещины в печи вообще сложно полностью убрать, они появляются как «волосики» при разогреве и исчезают при остывании. Некоторые печники принципиально делают только двухконутрные печи – в таких печах полностью шамотные внутренности. Полностью. В том числе и лежанка не имеет перевязки с основной печью – только внутри шамотное ядро единое.

В таких печах много плюсов, о которых можно поговорить в другой статье. Но, на мой взгляд, два основных минуса:

  • Трудоемкость и дороговизна кладки;
  • Они долго выходят «на режим» — разогреваются.

Сам я живу в доме со сложной «русской теплушкой» — печью с плитой и духовкой. К тому же я сделал ее комбинированной – с лежанкой и с камином. Я как никто другой знаю все ее минусы и ни на что не променял бы ни лежанку ни камин на какую-то другую печь. Хотя некоторые ошибки с радостью бы исправил. И делаю это, но уже не себе, а своим читателям и заказчикам печей.

Заканчивается ли романтика на кирпичном ложе? Или что нужно знать о печи с лежанкой, прежде чем выбирать ее для себя?

О чем же зачастую молчат печники и на что закрывают глаза владельцы печей с лежанкой? И что Вы должны принимать в расчет когда соберетесь класть печь с лежанкой самостоятельно.

Давайте разберем по порядку.

Сложная «русская теплушка» или печь с лежанкой может плохо растапливаться.

Это происходит за счет большого сопротивления газов в «холодном» состоянии. Во всяком случае, в положении задвижки «нагрева» лежанки. Тем более во время влажного и относительно теплого межсезонья.

Русская теплушка изначально уязвимая конструкция.

Возможно раньше, когда не было альтернативы печам, на это не обращали внимания. Даже при том, что, не было таких современных строительных материалов как шамотные плиты ШБ-94, ШБ-96 и ШБ-97.

Все дело в плите и констрцктивных особенностях кладки узлов печи, связанных с ней – перекрытия над плитой, площадки под плиту, стыков и соединений – все они подвержены высоким температурам

В особенности если мы действительно готовим на плите, при этом, не важно — открываем ли мы задвижку летнего хода или нет – ведь хорошую печь для отопления нормально утепленного дома не нужно топить более одного раза в сутки. Иначе печь «перетапливается» и начинает преждевременно разрушаться

Лежанка обязательно «треснет».

По той же самой причине, что и конструкция плиты, конструкция лежанки обязательно будет давать трещины. У лежанки есть вход горячих газов и есть выход. Она в любом случае будет нагреваться не так равномерно как просто колпак, который славится своим равномерным прогревом. Именно по этому возникает следующий пункт.

Об лежанку и стенку печи рядом можно обжечься.

Как правило, стенка возле входа горячих газов в лежанку и само место входа – самое горячее в печи и немудрено об него обжечься, особенно если нежиться на лежанке во время или сразу после протопки. Именно поэтому надо быть осторожным с романтическими отношениями на таком ложе…

На лежанке нежелательно греть голову.

На раскаленном камне прекрасно прогревается все тело. Высокая теплоемкость камня дает непрерываемый поток мощного тепла, что очень хорошо сказывается на здоровье… если не лежать на ней с головой какое–то время. Это может вызвать головную боль и даже головокружение.

Именно для этого и нужен «голбец» — сооружение из дерева (бывало и из кирпича), продолжающее лежанку, но не имевшее такого нагрева. Раньше голбец был нужен, чтобы просто-напросто удлинить лежанку, которая не всегда была достаточной длины. Сейчас так же не надо стремиться сделать лежанку во весь рост, нужно учитывать голбец – «холодное» удлинение лежанки, чтобы как минимум положить туда голову. Он может быть как приставным, так и встроенным. В нем сбоку могут быть системы хранения всякой утвари или небольшой дровник, например.

Подразделение печей

По функциональности

  • Печи для отопления строят только для обогрева дома, никаких других хозяйственных нужд она не исполняет, варочная поверхность не предусмотрена Приготовить еду или подогреть воду на такой печи нельзя. Подобные типы и раньше использовались достаточно редко, а в последнее время, после начала использования водяных контуров, они практически вышли из применения.
  • Плиты для приготовления пищи – варочные. Такие модели устанавливают в качестве летнего варианта, иногда на открытом воздухе, на дачах, в летних кухнях. Варочные плиты используют выделение тепла только в рабочей области для варки еды, а коэффициент нагрева окружающей среды у них очень низкий, такие плиты устанавливают в тех помещениях, которые не требуют сильного отопительного обогрева.
  • Отопительно-варочная печь из кирпича наиболее любимая и популярная модель у владельцев домов. Устроена она так, что ходы в дымоходе позволяют максимально использовать тепло для отопления, также присутствует варочная поверхность для хозяйственных нужд. Система задвижек позволяет увеличить нагрев дома в зимнее время и приготавливать пищу в летнее время, не отапливая комнаты. Этими же задвижками регулируют горение и вывод дыма при различных перепадах атмосферного давления.
  • Печь для барбекю представляет собой плиту с незакрытым горением, которую строят на открытом пространстве или под навесом. Дымоход выполняется в виде колпака, кирпичная кладка простая и делается для устройства жерла горения и опоры решеток. Основание — также простейшее. Некоторые хозяева устраивают в месте расположения барбекю из кирпича настоящий кухонный узел, подводят туда водопровод и делают сток канализации.
  • Отопительная банная печь строится как быстро прогревающийся массив, дающий сухой пар. Ходы устроены так, что дыму деваться некуда, кроме как нагревать поверхность печи. Такие печи нужно выполнять максимально по инструкции. Любые недочеты, неправильное топливо (не дрова, а мусор) или плохо подогнанные камни приводят к тому, что не полностью сгоревшая органика осадком остается на дне печи. Сухой пар может оказаться угарным, токсичным и канцерогенным.

В зависимости от строения

  • Стандартная русская печь является настоящей «душой» дома. И с этим трудно поспорить. Ее конструкция предусматривает отопление помещения, варочную поверхность. Наличие духового отдела позволяет готовить еду по рецептам, которые просто нельзя приготовить по-другому. Конструкция русской печи имеет еще одну немаловажную характерную особенность – лежак для сна или лечения теплом, который активно использовался в стародавние времена.
  • Более компактная шведская модель, полезное действие — на уровне 60%. По сути, это печь с камерой и системой отведения дыма по типу колпака. В ней тоже присутствует духовка. Очень часто используется в небольших домах.
  • Кирпичная голландка используется в домах только для отопительных целей, и варить пищу на ней нельзя. Дымоход устраивается канальный или комбинированного типа. Отсутствие варочной поверхности заставляет горячий воздух эффективно отдавать тепло на обогрев.

Определение русской печи

Прежде чем углубляться в тему, следует разобраться с определением.

  • До сих пор в ходу такой термин, как порядовка — это:
  • и собственно кладка (кирпич выкладывается слой за слоем горизонтально, с детальной распиской мест размещения элементов оснастки);
  • и тип печной конструкции (печка-порядовка, у которой каждый слой связан с размещением какого-либо элемента).

В общих чертах, под русской понимается печь, наделенная следующими особенностями:

  • массивность и размах (как правило, конструкция занимает не меньше ¼ избы, а иногда и половину);
  • наличие полатей (их еще называют лежанкой — местом, куда укладываются люди на время сна или при недомоганиях, чтобы прогреться);

  • совмещённость обогревающей основы с плитой для приготовления пищи;
  • для отопления используются преимущественно дрова.

В старинных моделях было принято использовать саму топку для готовки еды в окружении раскаленных дровяных головешек (огнеупорные пищевые емкости с кашей или похлебкой «рогатым» ухватом помещались внутрь топки, где томились по нескольку часов).

На сегодняшний день существуют модификации, в которых допускается использовать коксовый уголь в топке. Он дает больше тепла, чем обычная древесина, но зато и угольная пыль — немалая проблема. При этом в готовке еды пользуются горизонтальной плитой, а от эффекта «томления» приходится отказаться.

Такие обогревающие конструкции актуальны для России, восточных регионов Украины, а также северных районов Белоруссии. Если вас интересует схема или кладка, в западноевропейских источниках информации практически нет.

Современные печи с лежанкой – какие они?

Современная печь с лежанкой, конечно же, сильно отличается от классики и имеет массу преимуществ. Самая простая печь с лежанкой сегодня это отопительная печь. Но чаще всего с лежанкой делают так называемые «русские теплушки». Такие печи оснащены варочной поверхностью и хлебной камерой (с дверцей).

Главным образом современная печь от классики отличается тем, что хлебное место у нее с дверкой и топится из основной топки – не нужно отдельно протапливать духовку чтобы готовить — и в ней не остается золы

Но это не самое важное. Важно, что правильно сложенная печь с лежанкой равномерно и достаточно быстро разогревается

Еще одной особенностью современных печей с лежанкой является ее высота – она делается невысокой, примерно 8-12 кирпичей, в среднем 11. Высота кирпичного ряда при печном шве 69-71 мм. В итоге получается около 80 см высотой.

Надо отметить, что любая печь с лежанкой будет более теплоемкая хотя бы потому что в ней больше кирпича примерно на поддон – столько кирпича надо на кладку хорошей – не маленькой – лежанки. Хотя можно сделать и теплый «стульчик».

Очень удобно протапливать печь и духовку и лежанку из одного места – из топки. Это и экономично по расходу дров и по времени. Но есть модели с отдельной топкой для лежанки.

Дизайн современных печей с лежанкой, как правило лаконичный, исчезли «печурки»  — того требует конструкция печи для максимальной надежности и эффективности обогрева. Да и некуда их особо «вставить» в такую низкую лежанку. Нет и дровника под хлебным местом, по понятным причинам. Да и вообще, современная конструкция печей, особенно двухколпаковых печей, позволяет экономить пространство. А когда печь небольшая, то и всякую «архитектуру» сложно придумать. Тем более что это все может ухудшить ее конструктивные качества надежности.

В современных печах с варочной поверхностью зачастую делают задвижку летнего хода, а в печах с лежанкой еще и задвижку регулирования нагрева. Но всегда ли она работает эта задвижка и может ли она помочь нам с основными проблемами таких печей?

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.

Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при  кладке.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

  1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
  2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
  3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

  • Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
  • Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
  • Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Схема печи Теплушка

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры – в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно в если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб.

Устройство обычной русской печи описано в другой статье.

Порядовка

Кладка русской печи с лежанкой осуществляется строго по схеме, предварительно кирпич ставится на сухую, чтобы можно расчертить контуры будущей конструкции, уточнить расположение кирпича.

Подробная схема русской печи с лежанкой:

Порядовка классической русской печи с лежанкой (32 ряда)

На чертеже указывается подробная кладка для каждого ряда, расположение кирпича, дверок, решеток и прочих элементов. При работе следует четко придерживаться выбранной схемы, что позволяет быстро своими руками собрать прочную, надежную печь.

Строительство русской печи с лежанкой заканчивается дымоходной трубой (ряды 23-32).

Обязательным является устройство гидро- и теплоизоляционного слоя при выводе дымохода через крышу/перекрытие, что позволяет предотвратить перегрев окружающих конструкций, обеспечить пожаробезопасность строения. Над трубой можно установить искрогаситель, который защитит кровельный материал от возгорания.

Просушка печи

Просушка русской печи длится приблизительно 30 дней. От этого требования отступать нельзя. Если вы решите затопить печь, не дожидаясь отведенного срока на просушку, то, скорее всего, в швах появятся трещины, и никакой замазкой устранить повреждения уже не удастся – придется все переделывать.

Рекомендации по правильной просушке печи:

  • После выкладки печи, в период первых 14 дней должны быть открыты все задвижки и люки для прочистки для того чтобы вся конструкция смогла просушиться естественным путем. Как вариант, в топку можно поставить 200 ватную лампу накаливания, и включить ее на постоянку, чтобы воздух в ней смог беспрепятственно циркулировать.
  • Далее следуют 14 дней принудительной сушки, при этом нужно будет закрыть дверцу топки и прочистные люки, открытыми должны остаться лишь заслонки. Во время активной сушки в первый и второй день нужно сжигать по 3-4 кг дров. После этого каждый день нужно прибавлять еще по 1-1,5 кг дров.
  • На этапе сушки, перед переходом к протопке, следите за металлическими элементами печи – если на них перестанет конденсироваться влага, это будет свидетельствовать о том, что печь практически полностью высохла.
  • Спустя еще две недели можно попытаться протопить печь на полную мощность. После целого дня протопки на следующий день все швы должны быть тщательно проверены на наличие повреждений, особенно возле топки. Малейшие трещинки замазываются не сразу, а в конце сезона.
  • Если печь на протяжении длительного времени не протапливалась, ее запуск должен продолжаться на протяжении 3-4 дней.
  • Иногда остывшая печь в начале отопительного сезона не хочет разгораться, или дымит. В таком случае нужно пооткрывать все нижние люки для прочистки и положить в каждый из них по комку смятой газеты. Спустя несколько минут после поджига газет должна возникнуть тяга, главное – не забыть после этого закрыть прочистные люки.

В завершение

В этой статье мы подробно узнали, как делать русскую печь своими руками. Оказывается, это не сложный процесс, и с ним сможет справиться каждый.

Полезные советы для кладки шведки

  1. Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.

  2. Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
  3. Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
  4. После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.
  5. Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.

    Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.

  6. Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Печь шведка

Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.

Порядовое руководство по строительству русской печи

1) Используем огнеупорные шамотные кирпичи. Чтобы добиться правильности перевязки (кирпичные швы), обрезаем каждый кирпичик на ¾ и в углах кладки устанавливаем по три таких кирпича так, чтобы они точно примыкали друг к другу.

2) Возводим стены будущего опечка.

3) В этом ряду применяем по четыре кирпича ¾.

4) Выстраиваем ряд номер 4 из цельных кирпичей. У тех кирпичей, которые будут располагаться у основания подпечья, откалываем уголки. Эти кирпичи станут опорами (пятами) у арки. Устанавливаем деревянную форму для кладки арки, следом производим кладку арки. Кирпичи скашиваем, для точности используя нитку, натянутую от центра опалубки к верхнему краю кирпича.

5) В этом ряду необходимо 20 кирпичей скосить под углом. Этот угол необходим для строительства свода подпечья.

6) Стенки с боков делаем толщиной в один кирпич. Стенки фасадную и располагающуюся сзади выкладываем в два слоя толщиной. Вставляем деревянную полукруглую опалубку между боковыми стенками. По этой форме выкладываем свод подпечья. В дальнейшем опалубку необходимо будет удалить, поэтому она должна быть разборной.

Приступаем к кладке свода. Зазоры меду кирпичами делаем одинаковыми, заполняем их раствором. Для прочности можно в зазоры вкладывать по небольшому обломку кирпича.

7-8) Производим строительство, строго соблюдая перевязку. Используем отвесы для проверки вертикальности граней. В восьмом ряду делаем основание для холодной печурки.

9) Строим печурку, ряд из цельных шамотов, на углах 1/2 и 3/4 частей.

10) Выстраиваем ряд, промеж стенками засыпаем слой мелкого песка.

11) Делаем сплошную кладку-перекрытие поверх песчаной засыпки.

12) Строим под печи и шесток. Шамоты, образующие под печки скреплять цементом не нужно. Пространство (щели) между ними засыпаем песком. В левом углу пода делаем горнушку – выемку под раскаленные угли.

13) Строим стенки варочной камеры и стенки шестка. Для устья печи устанавливаем металлическую перфорированную дугу между горнилом и шестком. В перфорацию вставляем пластичную железную или медную проволоку, которую затем утапливают в растворе между кирпичной кладкой.

14-16) Строим ряды горнила и шестка.

17) Укладываем опоры для свода горнила – 8 скошенных шамотов. Укрепляем на них опалубку из дерева. Выкладываем арку из ½ кирпичей.

18) Сооружаем арку.

19-22) Выкладываем сплошные ряды (строим перекрышу, на которой будет устраиваться лежанка). Перед 22 рядом засыпаем песок. Над шестком оставляем открытый проем.

23) Наращиваем стенки. Справа делаем отверстие для удобства очистки печи от золы.

24-26) Перекрываем перетрубье. Оставляем проем для дымохода и вьюшки.

27-28) Устанавливаем полудверку напротив вьюшки.

29-30) По-прежнему строим стены перетрубья.

31) Делаем ряд дополнительных кирпичей (3 шт).

32) Делаем перекрытие перетрубья, справа крепим задвижку.

33) Строим дымоход. Все ряды одинаковые, по шесть кирпичей. У потолочного перекрытия делаем кирпичный напуск.

После строительства даем печи просохнуть, проверяем тягу и производим внешнюю отделку.

Особенности приборов с подтопком

Схема русской печи с подтопком включает в себя чугунную плиту, где можно готовить различную еду, а также горнило, предназначенное для готовки традиционных русских блюд и сушки грибов или ягод. Основание устройства представляет собой нишу-подпечье, прогрев которой происходит сверху и с боков. По бокам находится дровница, где должен храниться материал, которым впоследствии будут растапливать печь.

Фото 1. Готовая русская печь из кирпича с подтопком и лежанкой. Если устройство устанавливается вблизи деревянных сооружений, их необходимо обработать специальными огнеупорными материалами.

Схема русской печи с подтопком и лежанкой

  1. фундамент;
  2. дровницу — место для складывания дров;
  3. корыто, которое используется для просыпки материала;
  4. под;
  5. горнило.

Фото 2. Схема русской печи из кирпича с указанием размеров устройства. Дополнительно оснащена варочной панелью.

Размеры прибора — 2х1,5х2,5 м.

Преимущества отопительного устройства:

  • длительное использование (более 25 лет);
  • одновременное отопление нескольких комнат;
  • необычное решение для интерьера.

Фото 3. Схема русской печи из кирпича с подтопком и лежанкой в разрезе. Вид с трех ракурсов.

Недостатки:

  • необходимость нанять мастера для кладки;
  • большой расход дров.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
