Конструкция отопительно-варочной печки
Отопительно-варочная кирпичная печь представляет собой довольно сложное инженерное сооружение. Начинать ее строительство лучше всего с качественного проектирования. Подробный проект и сопутствующий ему расчет поможет вам выверит все нюансы строительства и избежать ошибок.
кирпичная печь со створками
В интернете имеется множество проектов отопительно-варочных печей, но каждый отдельный чертеж подходит только для индивидуального дома, а не всем подряд. Прежде всего из-за геометрических размеров помещения. Поэтому лучше всего составить индивидуальное решение, которое удовлетворит вас с функциональной стороны и впишется в ваше жилище.
Место для установки печи
Печь располагают так, чтобы было удобно чистить и обслуживать каналы
Отопительное оборудование располагают у внутренних стен помещения, где есть встроенные каналы для отвода дыма. Чаще печь ставят открытым способом, когда все стенки отдают тепловую энергию в кухню. Так удобно проводить осмотры, обслуживание и чистку каналов. Стараются располагать недалеко от входа, чтобы сократить расстояние для переноски топлива.
Нежелательно устанавливать у наружной стены с окнами, при таком расположении затемняется комната, а печь занимает наиболее освещенную площадь. Если конструкция примыкает к одной стене, эта ее сторона не используется для подачи тепла. Между перегородкой и печкой делают промежуток для увеличения эффективности отопления.
Устройство печного водяного отопления
Преимущества:
- для монтажа обычной печи не нужны большие финансовые вложения, для кладки используют красный и огнеупорный кирпич, местную глину и песок;
- при желании можно печь совместить с камином, получив при этом красивый декоративный элемент и устройство обогрева помещения;
- независимость и автономность системы отопления не требующей доступа к коммуникациям;
- возможность использовать относительно недорогой вид топлива;
- для введения конструкции в эксплуатацию не нужна никакая предварительная подготовка;
- только печное отопление может наполнить дом особым живым теплом и уютом;
- пища, приготовленная в настоящей русской печи, обладает особым вкусом;
- сжигание древесины не причиняет вреда человеку и окружающей среде;
- печное отопление является самым простым способом обогрева дома, твердое топливо закладывается в топку и поджигается, по мере сгорания добавляется следующая порция топлива;
- возможность подключения печного отопления к водяному.
Как и любой другой вид обогрева здания, печное отопление кроме преимуществ обладает списком недостатков. Купить топливо можно практически в любом населенном пункте. Чтобы сделать достаточный запас топлива на отопительный сезон, нужно оборудовать специальное место для хранения.
Недостатки:
- установка печи в доме занимает много полезной площади;
- для полного прогрева здания и поддержания нужной температуры приходится тратить много времени, у печного отопления невысокий показатель КПД;
- заготовку топлива необходимо проводить регулярно, чтобы в холодное время было чем протопить печь;
- топливо в печи прогорает быстро, что требует постоянного контроля;
- обязательно сооружение дымохода и проведения его тщательной изоляции от конструкций, характеризующихся быстрым возгоранием;
- помещение прогревается неравномерно, чем дальше от печи, тем ниже температура воздуха.
- при сооружении традиционной печи невозможно полностью обеспечить соответствие помещения санитарным требованиям;
- неправильный уход за печью и нарушение правил эксплуатации могут привести к большому выбросу окиси углерода в помещение;
- показатель пожароопасности при установке печи в доме значительно повышается.
Соблюдение простых правил поможет устранить многие недостатки печного отопления.
В первую очередь площадь обогрева увеличивается в разы, тепло рационально и равномерно распространяется по всем отапливаемым помещениям. В обогреве помещения участвуют дымовые каналы печи, стенки и теплоноситель. К радиаторам передача тепла происходит, только когда работает топка печи. После прекращения горения
в радиаторах еще некоторое время.
Устройство печи с водяным отоплением отличается от обычной печи наличием теплообменника, установленного в топливнике. К регистру подключается самая простая водяная система. По конструкции теплообменник может быть разным, но в любом случае он должен хорошо прогревать теплоноситель и обеспечивать качественную циркуляцию. Для производства регистров используются металлические трубы или листовая сталь.
Особой популярностью система печного водяного отопления пользуется у жителей сел и деревень, где нет газового трубопровода. В этом случае усовершенствованное печное отопление является единственной возможностью обогреть дом в холодное время года. Такое отопление работает даже во время отключения электричества.
Многие владельцы печного водяного отопления для улучшения циркуляции теплоносителя и повышение КПД системы устанавливают циркуляционные насосы. Комбинированная установка расширительного бака и насоса позволяет бесперебойно работать всей системе отопления в любых условиях. Главное растопить топку и периодически добавлять топливо для поддержания оптимальной температуры в системе.
Устройство печного отопления, совмещенного с водяным, обходится владельцу дома намного дешевле, чем приобретение котла фабричного производства.
Недостатки использования печного отопления с водяным контуром:
- для поддержания в доме оптимальной температуры печь протапливают каждый день;
- при использовании данного типа обогрева помещения невозможна установка печи в подвальном помещении так, как это делается при использовании заводского твердотопливного котла;
- необходимо четко соблюдать правила монтажа всей системы, чтобы обеспечить достаточную циркуляцию теплоносителя;
- высокие температурные перепады при работе топки резко ограничивают выбор материала для теплообменника, в печах можно устанавливать лишь регистры из металлических труб или листовой стали;
- данный вид отопления не может быть устроен только с использованием принудительной циркуляции.
Подготовка к выполнению работ
Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный – чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.
Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше – М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.
Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция – примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка.
Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и срок службы будущей печки. Для заделки стыков надо подготовить высокотемпературный герметик.
Работы выполняют с помощью обычного строительного инструмента.
Могут понадобиться:
- емкости для смешивания раствора;
- мастерок;
- болгарка;
- отвес;
- уровень;
- рулетка;
- правило;
- киянка;
- печной молоток;
- прочие приспособления для обработки и кладки кирпича.
Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.
Порядок кирпичной кладки – как сложить правильно
Качество и долговечность сооружения зависят от того, насколько точно будут выдержаны при строительстве кирпичной отопительно варочной печи схемы и порядовки.
Первые два ряда называются цоколем и выкладываются в 2-3 ряда.
Затем формируется зольник. На верхнем ряде зольника устанавливается колосниковая решётка. Она обеспечивает воздушный поток к топочному отсеку. Таким образом, отгоревшее топливо будет падать в зольник.
Дальше порядовка отопительной печи предусматривает топочный отсек. Над ним или немного в стороне будет размещена варочная конфорка.
Такая порядовка отопительно варочной печи из кирпича является традиционной и обеспечивает максимальное удобство при эксплуатации.

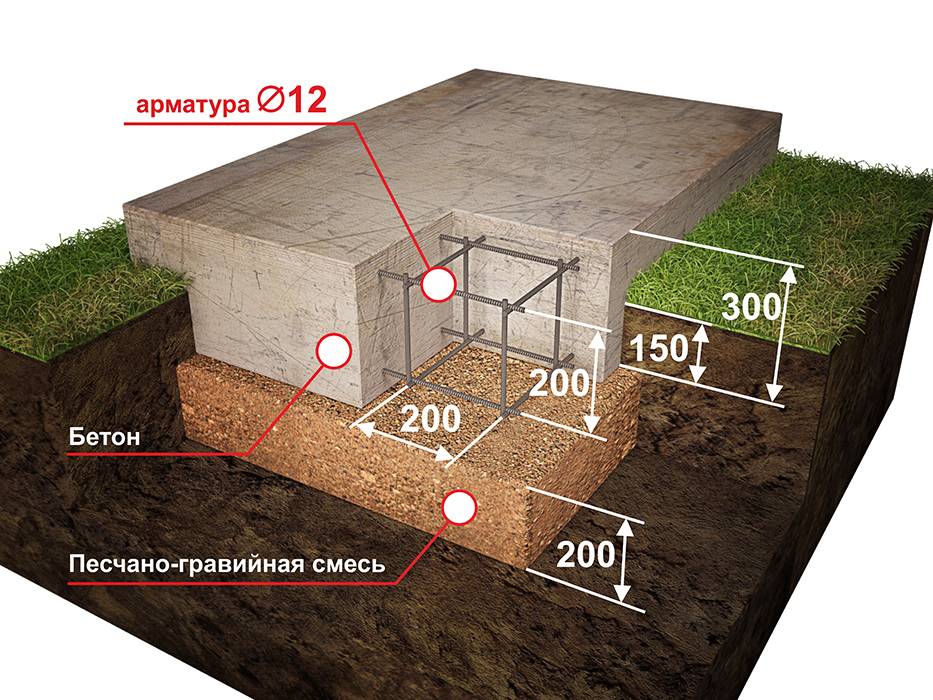

Инструкция по оборудованию фундамента
Вес всей конструкции для дома может достигать до 1300 килограмм. Основание под такую тяжелую печь укладывать нужно серьезной глубины, придерживаясь пунктов пошаговой схемы, чтобы предотвратить перекошенность, неровную осадку сооружения, трещины или разрушение кладки.
Сначала предстоит вырыть яму ниже уровня промерзания земли, на низ которой поместить песок на высоту двадцати сантиметров и залить его водой. После того, как влага полностью впиталась, добавить снова песок и сверху опять воду.
На дно выложить камни или мелкие куски раздробленного кирпича в высоту 25 сантиметров. Все слои спрессовать и подлить воды. До того момента, пока песок не перестанет оседать, такой процесс стоит воспроизводить не один раз.
Следующим этапом нужно засыпать воронку щебнем на 15 сантиметров, сильно уплотнив его. В глубине котлована сделать опалубку, внутри которой устроить каркас. Затем залить бетоном, после его высыхания опалубку разобрать.
Расплавленный в жидкое состояние гудрон, подобает распределить по бокам. В получившиеся пустое место погрузить песок из крупных частиц. Верхняя часть фундамента должна быть на 10 см ниже уровня пола.
Размер котлована следует выкопать на 20 см больше параметров печи.
Отделка: варианты, фото
Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли
Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:
Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:
Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида
При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану
Для кладки натурального камня используют готовые термостойкие мастики.
Облицовка изразцами. Такой способ очень трудоёмкий и ответственный
Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.
Для кладки натурального камня используют готовые термостойкие мастики.
Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.
Роспись печи красками
Использование натурального камня в отделке печи
Художественная отделка изразцами
Печь оштукатурена и побелена известью
Печь аккуратно сложена из кирпича с расшивкой швов
После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.
Отопительно-варочная печь с бачком
Печь под каменный уголь. Газы из топки идут через перевальную стенку-1. Попадая вниз, они нагревают воду в бачке-2. Если вам нужно не очень много горячей воды, то бачок можно установить на другое место-3, здесь вода будет дольше нагреваться, но зато будет дольше сохраняться горячей. Газы, минуя бачок, обогревая печь до низу, уходят в стояк-трубу. Для удобства и безопасности бачок лучше установить, как показано на рис. 42,6 (3). На 11-м ряду закладываются плита и железный уголок. В печи можно установить духовой шкаф (рис. 42,6).
На печь нужно:
кирпич красный — 220 штук,
кирпич огнеупорный — 20 штук,
дверка топочная 25×21 см — одна,
дверка чистки 14×14 см — одна,
дверка для поддувала 14×14 см — одна,
плита чугунная 41×71 см — одна,
колосники штучные длиной 25 см, задвижка 12×21 см — одна, бачок самодельный 15x37x28 см — один, духовой шкаф самодельный 30x37x27 см.
Разновидности печных конструкций
Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.
По своему назначению, печи делятся на следующие виды:
- отопительные;
- варочные;
- многофункциональные;
- комбинированные.
Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.
В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:
- топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
- зольника, где собирается пепел;
- дымохода.
В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.
В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.
Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.
По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.
Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.
Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.
Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.
Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.
Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).
- Отопительно-варочная печь относится уже к многофункциональным конструкциям.
Это более сложный в реализации проект, так как он состоит из:
- топочной камеры;
- дымохода;
- зольника;
- варочной поверхности;
- духового шкафа.
Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.
В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.
Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.
Печь с сушильной камерой
Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.
Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.
Определение местоположения печи в доме
Так как печь должна выполнять две функции: варочную и отопительную, размещать её нужно так, чтобы она отвечала своим функциональным возможностям. Кроме того, необходимо учесть правила пожарной безопасности.
Условия, которые необходимо знать при размещении:
- не допускается установка вблизи деревянных или других легко возгораемых стен;
- в помещении нужно предусмотреть форточку или дополнительную вытяжную вентиляцию;
- в идеале топливник размещают в коридоре или в подсобном помещении;
- необходимо обеспечить свободный доступ к камере сгорания и дымоходам для их своевременной очистки.
Если предполагается обогрев одной комнаты, то лучше всего установить отопительный прибор в центре. Обеспечить теплом несколько комнат можно при условии размещения в месте стыков перегородок.
Кладка печи «шведка»
Кладка печи «шведка»
Шведка – один из самых популярных и наиболее удобных в эксплуатации вариантов печей. Кладка такой печки выполняется в несколько несложных этапов.
Схема фундамента для самодельной печи шведки
Первый шаг. Подготовьте кирпич к кладке. Для этого достаточно окунуть его в чистую воду и оставить там примерно на сутки. Материал насытится влагой, и не будет впитывать ее из кладочного раствора.
Второй шаг. Приготовьте раствор для кладки из глины, воды и просеянного песка. Должна получиться пластичная однородная смесь. На укладку 100 кирпичей уходит порядка 20 л раствора.
Третий шаг. Выложите стартовый ряд кирпича с обязательной проверкой перпендикулярности углов, вертикалей и горизонталей. Ряд должен быть сплошным. Для выкладки внутреннего пространства можете использовать половинчатый кирпич.
Четвертый шаг. Выложите второй ряд. Этот ряд должен быть таким же, как и первый.
Пятый шаг. Выложите третий и четвертый ряды. Начинайте формировать отделение зольника. Установите дверцу для этой камеры и прочистные дверцы в количестве трех штук и одну поддувальную дверку. С обратной стороны печки выложите дымообороты. Они должны быть вертикальными и сообщаться с топочной камерой при помощи отверстия.
Шестой шаг. Установите решетку колосника и смонтируйте духовую камеру. Обустройте перекрытие дверцы поддувала и прочистных отверстий.
Седьмой шаг. Выкладывайте ряды с 6 по 10. На этом этапе вы должны сформировать топочное отделение. Между топкой и духовой камерой кирпичи укладывайте на ребро. Установите стенки топочной камеры и духового шкафа. Между ними должна быть перегородка высотой на один ряд меньше камеры.
После укладки 10 ряда, с передней стороны выложите стальной уголок и чугунную плитку. Уголок крепите с помощью проволоки и раствора.
Восьмой шаг. Выложите 11 ряд. На этом этапе вы должны полностью перекрыть канал между плиткой и правой стенкой.
Девятый шаг. Выкладывайте ряды с 12 по 16. Сформируйте варочное отделение и три вертикальных газохода. Дымоходные отверстия выкладывайте с применением шамотного кирпича.
Десятый шаг. Выложите 17 и 18 ряды. Обустройте перекрытие варочной камеры.
Одиннадцатый шаг. Выложите 19 и 20 ряды. На этом этапе вам необходимо разместить на лицевой части печки дверцы двух чисток газоотводящих каналов.
Двенадцатый шаг. Выложите ряды с 21 по 28. Сформируйте дымовые каналы в соответствии с выбранной схемой порядовки. Соблюдайте правильную перевязку швов. При выкладке 27 ряда установите дымоходную задвижку. Над ней оставьте отверстие, посредством которого газоходы будут соединяться с вентиляционными каналами.
Тринадцатый шаг. Выложите 29-30 ряды. Перекройте верхние дымоводы. На этом этапе кладку необходимо расширить на 50 мм по периметру. За счет этого будет сформирован карниз.
Четырнадцатый шаг. Выложите 31-й ряд. На этом этапе размеры перекрытия надо довести до габаритов 27 ряда.
Пятнадцатый шаг. Выложите 32-й ряд. На этом этапе начинайте выкладывать дымоотводящую трубу размером 130х250 мм.
Выложите дымоход необходимой высоты, и ваша печка типа шведка будет полностью готова. В завершение ее останется облицевать керамикой либо выкрасить.
Популярные ошибки
Перед кладкой кирпичи лучше намачивать
Неопытные мастера ставят в кладку сухой кирпич, но материал лучше намачивать. Он держится лучше, прочнее сцепляется с раствором. Так получаются более точные и ровные кладочные швы. Используют широкое ведро с водой, куда на 2 — 5 минут помещают элементы перед монтажом.
Сужение дымового канала по отношению к нормативному размеру снижает тягу, а отсыревшие дрова не будут гореть. При монтаже дверки камеры топки часто не оставляют зазора 0,5 см по периметру для компенсации расширения. После установки промежуток заполняют асбестовым шнуром или песчаным раствором.
Внутри печи ставят перегородки из железа, но лучше применять кирпич, поставленный на ребро. Это объясняется разным расширением керамики и металла.
Домашняя шведка
Порядовка шведской печи

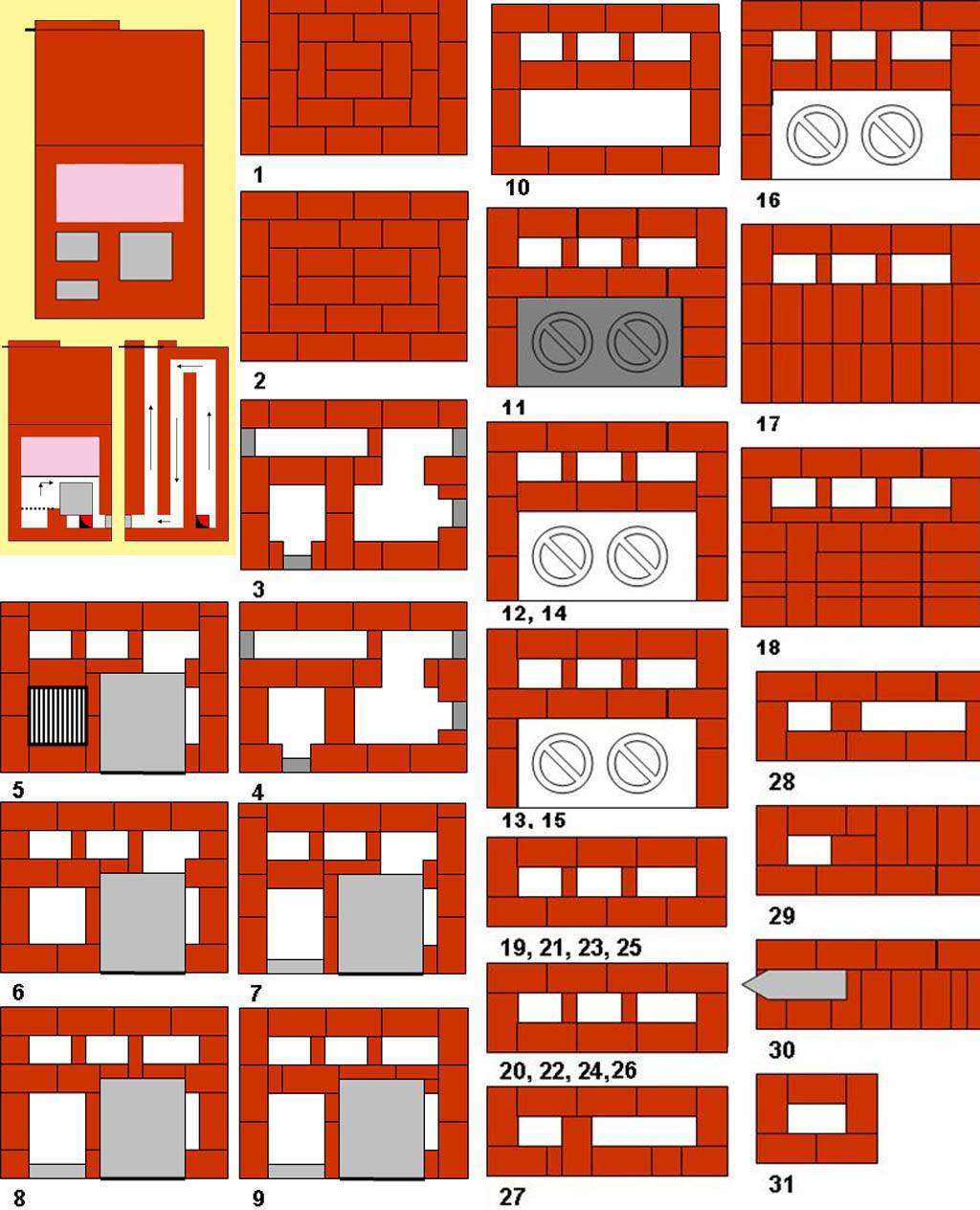

Порядовка печи с варочной плитой шведского типа показана на рис. справа. Для ее постройки понадобится (кроме фундамента и печных приборов):
- Кирпич керамический полнотелый М150 – 570 шт.
- Готовая глиняная сухая печная смесь для кладочного раствора – примерно 200 кг.
- Стальной уголок 40х40 – 1,7 м.
- Стальная полоса 50х5 – 0,65 м.
- Лист кровельного железа предтопочный – 1 шт.
- Лист плоского шифера толщиной 10 мм для перекрытия варочной камеры – 1 шт.
Печные приборы (колосниковая решетка, дверцы топочная и поддувальная, 2-конфорочная чугунная плита, 2 задвижки и 3 прочистки) – стандартные. Это, пожалуй, оптимальная отопительно-варочная печь для дома. Поясним по схеме, она на желтой врезке вверху слева на рис. Для наглядности печку пришлось условно распилить вдоль сверху донизу и заднюю часть отодвинуть вправо.
Важную роль в тепловом цикле печи играет духовка. Она своего рода автоматический переключатель с летнего хода на зимний. Вообще, духовка изначально заложена создателями печи (академиками шведской Академии Наук во второй половине XVIII в.) как ее неотъемлемый конструктивный элемент. Любая истинно шведская печь непременно выполняется с духовкой. Но к делу.
Духовая камера работает как аэродинамическая преграда отходящим из топки газам. Задерживаясь в зоне высокой температуры, они достаточно полно сгорают уже под сводом топки, он же варочная поверхность, и в канальную часть печи уходят горячими, но хорошо прогоревшими. Поэтому, кстати говоря, дальнюю от топки стенку духовки можно сделать двойной и использовать как теплообменник ГВС с накопительным баком. U- или W-образный теплообменник можно также пристроить к той же стенке, лучше изнутри.
Зимой варочная поверхность не перегревается чрезмерно, т.к. тепло из ниши хорошо вытягивает конвекция в помещении. Летом на малых порциях топлива духовка не дает дымовым газам сразу проскочить в каналы, и КПД печи остается достаточно высоким, до 60% и выше. Часть плиты над топкой нагревается сильнее (левая конфорка на порядовке), здесь лучше, как говорится жарить-шкварить. Правая конфорка более пригодна для варки.
Зимой эта печь отлично работает и как дровяная, и как угольная. Летом желательнее топить малыми загрузками крупного угля или древесными брикетами, сухие дрова в жару слишком быстро прогорают и расход топлива получается великоват. Если канальная часть печи выходит в соседнюю комнату (или в 2 смежных небольших), то при правильной топке избыточный нагрев кухни летом оказывается не больше, чем от газовой плиты.
Устройство фундамента под шведскую печь
О фундаменте под шведку
Описанная печь довольно солидное сооружение, и под нее нужен полноценный печной фундамент, см. рис. На нем делают цементно-песчаную стяжку вровень с настилом пола. Затем укладывают лист 3-4 мм асбеста или минерального картона с выходом за пределы контура печи в 300 мм по сторонам и на 600 мм перед топкой. Если настила пола еще нет, этот первый слой теплоизоляции накладывают в размер по фундаменту.
Второй слой – фольгу или тонкую оцинковку на первый слой, а на нее такой же асбест или минеральный картон, накладывают, когда пол уже настлан. На него – лист кровельного железа, с тем же выходом в стороны. На железо – слой вымоченного в жидком глиняном растворе (глиняном молоке) войлока. На войлоке, когда он подсохнет, начинают кладку печи
Такие меры предосторожности необходимы, чтобы уменьшить отток тепла печи в грунт. Про него иногда забывают и опытные печники, а на качество печи, особенно такой тонко сбалансированной по собственному теплу, как шведка, он влияет очень даже заметно
Выбор песка и раствора
Для кладки печи с духовкой используют глиняную смесь, для чего берут шамотную или красную глину. Каолиново-песчаный раствор готовят в консистенции 2,5:1 (песок, глина, соответственно). Используют речной песок с крупностью зерна1 – 1,5 мм без примесей, а глину берут высокой жирности.
В магазине можно приобрести готовые сухие смеси для кладки печей, которые до готовности доводят добавлением воды и перемешиванием. Используют жаростойкие и огнеупорные виды, которые позволяют выдерживать повышение температуры до +1000°С без необратимых деформаций.
Раствор не должен реагировать с химическими веществами. Не используют обычные цементно-песчаные смеси, которые разрушаются в сложных условиях, не имеют пластичности.
Принцип работы колпаковой печи
Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.
Колпаковая печь Кузнецова: принцип работы
Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.
Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.
Печь «Кузнецовка»
То есть по функциональной характеристике, «кузнецовки» можно разделиться на:
- банные печи;
- печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
- камин;
- печи для отопления;
- комбинированный тип.
Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.
Схема движения газов в печи
Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.
Особенности конструкции
Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.
Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки
Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи
Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.
Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.
Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.
Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.
Колпаковая печь для отопления дома
Полезные советы для кладки шведки
Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.
- Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
- Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
- После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.
Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.
Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.
- Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.
Печь шведка
Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.
