Инструкция по установке и монтажу ворот
Инструкция по установке ворот включает в себя рекомендации по выбору подходящего качества материалов. Стойки для откатных и складных ворот «гармошка» особой нагрузки не несут, поэтому для них чаще всего используют круглые или квадратные трубы сечением 64-100 см2. Исключение составляют ворота и калитки с подвесным механизмом: для них подбор стоек осуществляют так же, как для средних и тяжелых по весу створок, но точный расчет лучше доверить квалифицированным специалистам.
Инструкция по монтажу ворот говорит о том, что глубина подземной части стойки составляет 1/3 от ее высоты для всех случаев, устойчивость к тяжести створок регулируют габаритами лунок. Так, для легких створок стороны лунок делают в пределах 25-35 см, средних — 35-45 см, тяжелых — 45-70 см.
Далее показана установка ворот своими руками на видео, которое снято по типу краткой инструкции с пояснениями:
Конструкция ворот
Конструкция ворот включает в себя раму, каркас и обшивку. Весь вес створок не должен приходиться только на боковые части проема: они могут разрушиться. Для распределения нагрузки используется рама и опорные столбы. Коробку жестко скрепляют со стенами проема.
Опорные столбы делают из металлических труб или дубовых брусьев толщиной не меньше 15 см. Их вкапывают в землю, причем глубина ям должна быть не менее 1 м, а ширина — на 15 см больше, чем толщина столба. На дно ям насыпают небольшой слой щебня и утрамбовывают его. Деревянные столбы перед установкой обмазывают битумной мастикой или смолой, чтобы уберечь их от гниения. После установки яму засыпают щебнем или заливают цементным раствором, второй вариант лучше.
Створки вешают на металлические петли. Лучше купить стреловидные петли, они могут выдержать большую нагрузку.

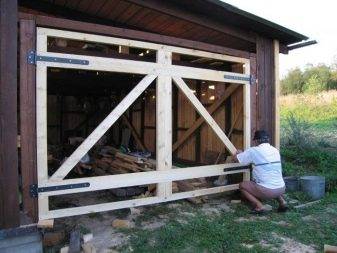

Чтобы сделать своими руками каркас деревянных ворот в гараж, бруски распиливают на части нужной длины в соответствии с чертежом и обрабатывают рубанком. Диагональные части спиливают под нужным углом. Если диагональные балки планируется крепить крест-накрест, одну из них необходимо распилить на две части.
Схема каркаса может выглядеть, как на рисунке. Скрепить части каркаса можно несколькими способами.
- Проще всего скрепить части каркаса саморезами и уголками.
- Можно просверлить в деталях глухие отверстия и вставить в них нагели, смазанные эпоксидным клеем.
- Если у вас есть опыт в плотницком деле, можно собрать их в потайной шип. Для этого вырезают ¼ толщины бруска, на другой детали делают подходящего размера шип и соединяют. Такое соединение более надежно и уменьшает деформацию конструкции в будущем.
Важно! Собирать ворота из дерева своими руками необходимо на ровной поверхности, чтобы избежать перекосов. В процессе контролируйте правильность сборки, измеряя диагонали
Наружную сторону собранной рамы окрашивают краской, лучше пентафталевой (ПФ), которая имеет хорошие водоотталкивающие свойства и достаточно клейкая. На раму укладывают фанеру и закрепляют саморезами, пока краска не высохла. Таким образом лист фанеры сразу же будет приклеен к раме.
Заготовку створки переворачивают, окрашивают с внутренней стороны и сразу же в промежутки между брусками каркаса укладывают утеплитель. Краска сразу же приклеит его. Далее покрывают краской сам каркас и также прикрепляют лист фанеры или оргалита. Оргалит лучше выбрать, если ворота планируется покрывать сверху другим материалом, например, металлом. На наружную сторону створки можно прикрепить вагонку или другой декоративный материал.

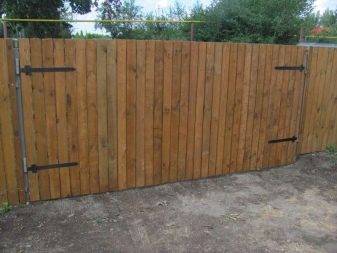

Можно сделать из досок мебельный щит. Для этого боковые поверхности досок смазывают клеем ПВА и плотно подгоняют друг к другу с помощью струбцин и киянки. Также можно сделать в досках шипы и пазы. Такое соединение позволит получить гаражные ворота из дерева без щелей, следовательно, в гараже не будет сквозняков.
Когда створки будут готовы, их устанавливают на петли. Для этого нужно два человека, так как ворота достаточно тяжелые. Рама должна быть хорошо выровнена, чтобы ворота не распахивались сами, а открывать и закрывать их можно было без особых усилий.
Если опорные столбы металлические, то петли к ним приваривают, если деревянные, то прикручивают болтами. Болты после этого должны быть углублены в дерево и зашпатлеваны сверху, чтобы их нельзя было открутить. Так вы в некоторой степени обезопасите свой гараж от взломщиков. Готовые ворота обрабатывают защитной грунтовкой, а сверху покрывают морилкой или краской. Украсить деревянные ворота для гаража своими руками можно коваными деталями.

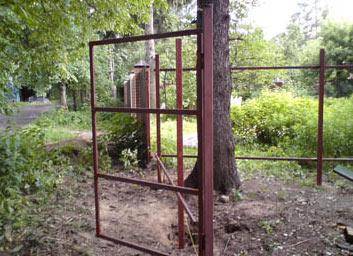

Если каркас ворот делают металлическим, используют профильную трубу или металлический профиль. Их соединяют с помощью сварки, для этого элементы каркаса так же раскладывают на ровной поверхности.
Сварные швы на готовом каркасе зашлифовывают болгаркой, чтобы обшивка плотно прилегала к нему. Далее каркас помещают внутрь рамы ворот, располагая их на ровной поверхности. Необходимо расположить их таким образом, чтобы между створками и между створками и рамой оставался зазор в 1 см. После этого к каркасу створок и раме привариваются петли. Чтобы в процессе сварки ничего не сдвинулось, используют вкладыши.
Обшивку из дерева прикрепляют к металлическому каркасу, просверлив в последнем отверстия в нужных местах. Доски крепят к каркасу болтами. После этого створки обрабатывают так же, как и в случае с деревянным каркасом.
Этап 3: установка опор
Опоры являются самым важным элементом, ведь на них распределяется вся нагрузка, которую несут распашные ворота. Закапывать их нужно на глубину не менее метра – это гарантирует их устойчивость от перекосов и долговечность.
Участок, где будут устанавливаться опоры, тщательно подготовьте: уберите мусор и крупные камешки, при необходимости выровняйте грунт и разрыхлите крупные комья земли. Для разметки расположения опор можно использовать шнур, натянутый на колья.
Следующий этап – бурение (или копание) ямок для опор глубиной метр-полтора и диаметром, превышающим диаметр столба (бруса) примерно на 15 см. Дно выкопанной ямы необходимо тщательно утрамбовать. Это делается для того, чтобы распашные створки не проседали. С этой же целью на дно можно насыпать щебня или песка. Далее установите в ямы столбы и проверьте, чтобы их высота была одинаковой. Необходимо также проверить вертикальность при помощи отвеса. Если положение будет ровным, то можно приступать к засыпке щебнем и заливке бетоном.
Важно! Надежно установить и вымерять опоры в одиночку не получится, так как эта работа достаточно тяжелая. Обязательно пригласите помощников для этого этапа работы!. Приступать к следующим этапам можно только после полного высыхания раствора
Приступать к следующим этапам можно только после полного высыхания раствора.
Подготовка инструментов и материалов к работе
Перед тем как построить на гараж деревянные ворота следует подготовить соответствующий инструмент с материалами. Для работы потребуются:
- шлифовальная бумага;
- ножовки для дерева;
- саморезы (болты);
- петли из металла;
- рубанки;
- рулетка;
- нагели;
- метровая линейка;
- уголок;
- электролобзик (ножовка для металла);
- уровень для строительства;
- дрель с набором сверл;
- аппарат-сварка;
- стамеска;
- дюбеля (анкера);
- шуруповерты;
- грунтовочный состав.
В качестве материалов для проведения описанных работ следует взять:
- бруски из дерева (5•5см);
- деревянные доски толщиной 25мм и шириной 10см.;
- лак по дереву и кисти.
Такая колода стройматериалов станет отличным основанием для каркаса! Изготовление гаражных ворот из дерева предусматривает наличие специальных опор (столбов). Их можно заменить на толстостенные трубы из металла либо бруски из дуба (D=15см).
Как изготовить гаражные ворота из дерева
Сделать ворота для гаража согласно всем правилам и строительным нормам можно без особого труда.
Перед тем, как изображать на чертеже гаражные ворота, которые будут сделаны своими собственными руками, необходимо замерить высоту и ширину проема при помощи рулетки.
Делаем чертеж и подготавливаем проем
В чертежный план необходимо занести:
- Вертикальные стояки и горизонтальную балку из бруса для сооружения проема.
- Между проемом и створками ворот необходимо оставить зазор в 10 миллиметров, и указать это в чертеже. Подобное действие также касается расстояния в самом притворе, промеж двух створок, и калитки, где зазор тоже должен быть учтен.
- Подробно отобразить створки, с учетом каркаса и облицовочного материала. Каркас обязательно должен быть укреплен диагональными балками (укосинами).
К изготовлению проема нужно приступать лишь после полной готовности чертежа. Кроме того, перед началом самого процесса необходимо подобрать ровную площадку, для соблюдения необходимого уровня и во избежание нахлеста створок.
Опорные брусья 100х100 нужно вогнать в грунт где-то на 1,5-2 метра, часть изделия, находящуюся в земле, смазать мастикой на основе битума, а ямы заполнить бетоном. К гаражным стенкам стояки и перемычку прикрепить саморезами.
Монтируем каркас
После того, как чертеж готов, можно приступать к изготовлению ворот. Для сбора каркаса и обшивки необходима гладкая площадка, брус и рубанок.
Отмеренный брус для каркаса необходимо распилить на заготовки нужных размеров и подвергнуть обработке рубанком. Затем подготовленные части необходимо промеж собой скрепить, к примеру, саморезами, а стыки соединения смазать клеем.
Отделочные работы
Для изготовления обшивки доски необходимо подвергнуть распиловке и ошкуриванию при помощи рубанка.
Для утепления гаражных ворот используют как минеральную вату, так и любой другой теплоизолирующий материал. Но в этом случае дощатый материал, предназначенный для обшивки, необходимо закреплять изнутри гаражных изделий.
Установка петель и крепление створок
Уже готовые створки навешивают на металлические петли. А так как гаражные ворота достаточно массивны, их установка проводится совместно с помощниками.
Обработка поверхности
Обработка поверхности гаражных ворот, для красоты и защиты от всевозможных внешних воздействий, проводится с использованием разнообразных защитных покрытий. Первым слоем, при помощи специального раствора, ворота грунтуют, а затем массивное изделие подвергают окрашиванию с использованием материалов в виде морилки или краски.

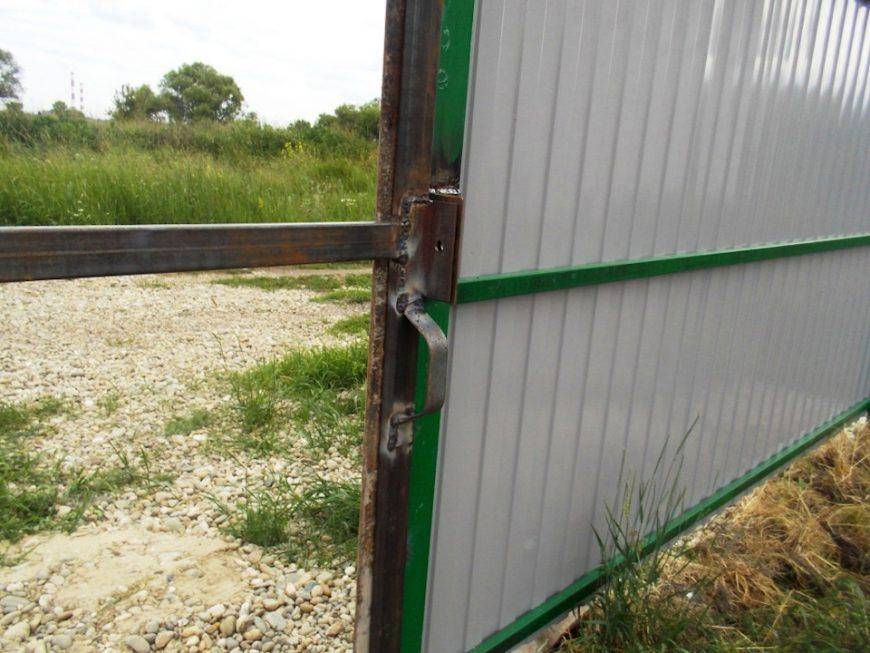

Привариваем засовы
Для гаражных ворот подойдут как наружные, так и внутренние засовы. Современный рынок их предлагает множество, это и засовы-вертушки, шлагбаумы, сдвижные механизмы.
Приваривать подобные засовы рекомендуют к специальным металлическим накладкам, закрепленным на дверях, ведущих в гараж.
Металлические ворота распашного типа: производим расчеты

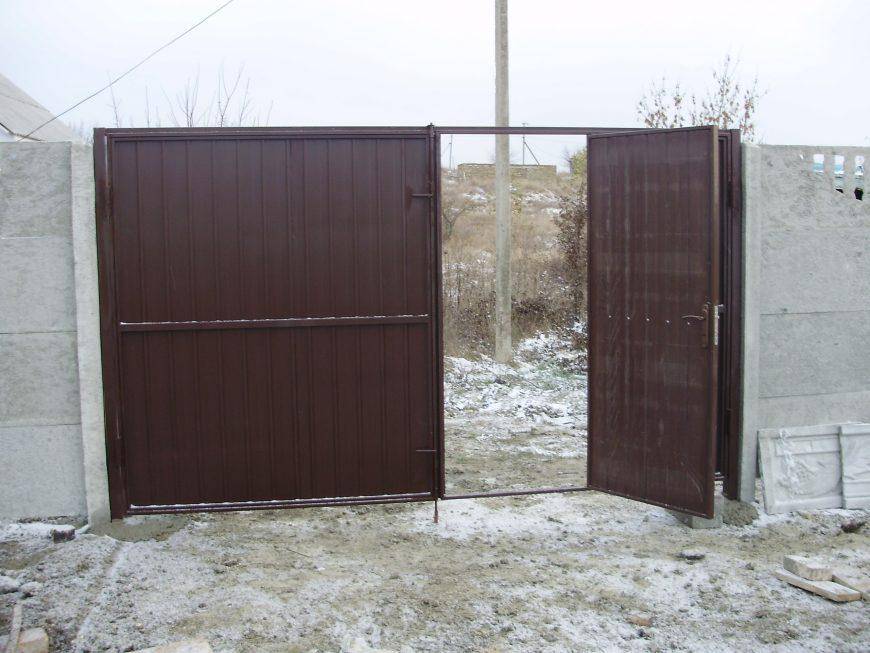

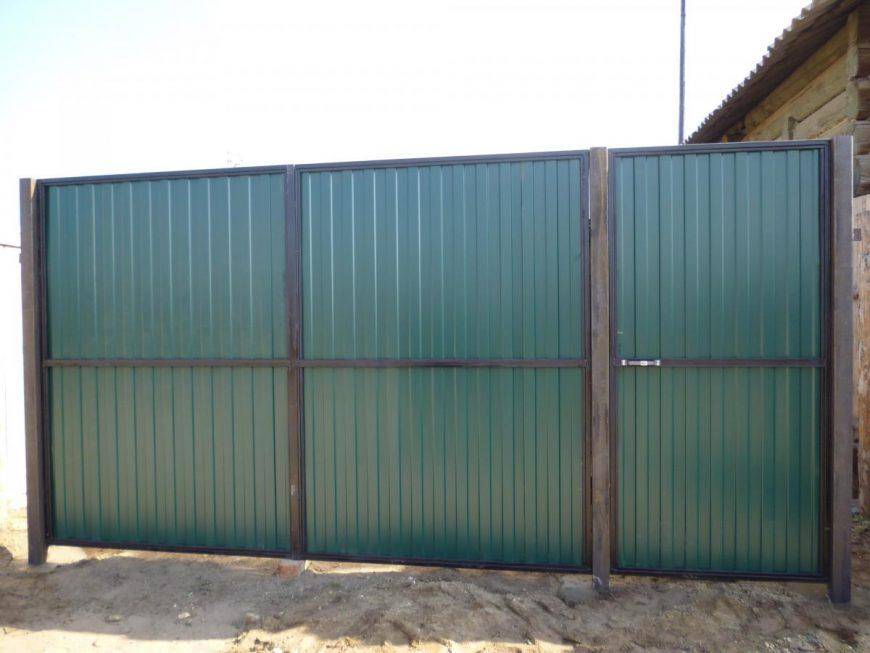

Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.
Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.
Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.
Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.
На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали
При этом важно учитывать следующие моменты:
Разновидности деревянных ворот
Уже редко устанавливают деревянные ограждения только с двумя широкими створками, открывающими проезд для транспортных средств. Чаще выбирают заграждения, в которых присутствует калитка из дерева. Сдвоенные конструкции отличаются между собой способом соединения отдельных частей. Калитка может быть встроена в одно из воротных полотен или представлять собой отдельное изделие.

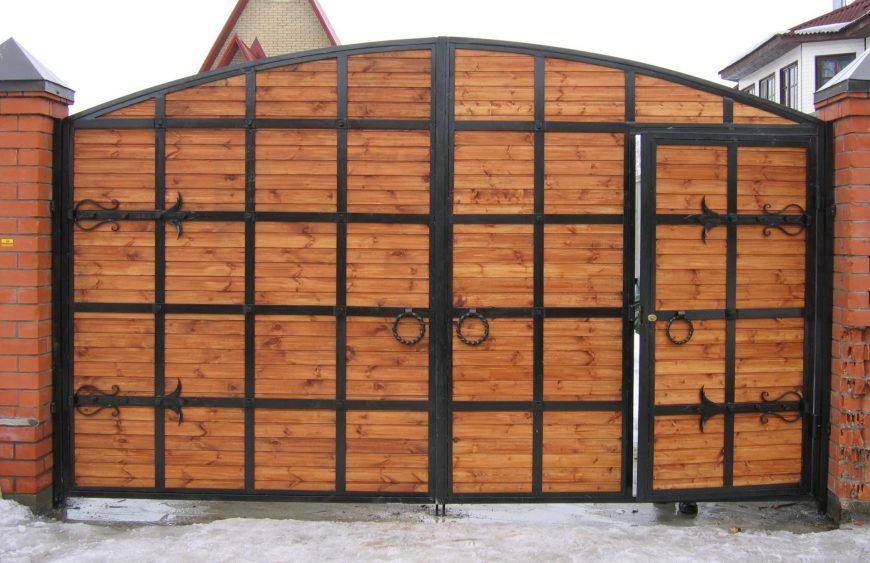

Ворота с металлическим каркасом, деревянным наполнением и встроенной калиткойИсточник kaigorodov.kz
Стандартный вариант – это распашное изделия. Оно отличается более простой конструкцией по сравнению с другими типами ворот и длительным сроком эксплуатации. Распашные ворота могут иметь не только глухие створки. В качестве их заполнения нередко используется штакетник, который чаще крепится вертикально с зазорами. Применяют также доски, размещаемые по диагонали в двух направлениях. В этом случае получается перлога. Доски еще крепят в шахматном порядке с двух сторон рамы.
Каркас деревянных ограждений изготавливают из брусков или стальных труб. При этом доски и другой пиломатериал в качестве наполнения может размещаться по-разному. Это зависит от вкуса домовладельца, архитектурного стиля построек на территории, включая забор и жилое здание.
Увеличение специализированных компаний и внедрение новых технологий позволило расширить ассортимент ворот с деревянным наполнением. Поэтому увеличивается количество домовладельцев, которые решают установить откатные конструкции. Они позволяют сэкономить пространство возле ограждения. Однако это тяжелые изделия с более сложной конструкцией, чем распашные модели.
Деревянная откатная ограждающая конструкцияИсточник prom.st
Конструкции с откатной створкой обязательно изготавливаются при использовании роликов, направляющей рельсы, дополнительных кронштейнов. Такая комплектация становится причиной их удорожания. При этом распашные деревянные ворота и калитки открываются благодаря наличию только петель.
Раздвижной тип ворот с калиткой
Многие люди считают, раздвижные ворота большой роскошью, которая доступна не всем, но это не так. Сегодня такой тип ворот могут себе позволить не только богатые люди.

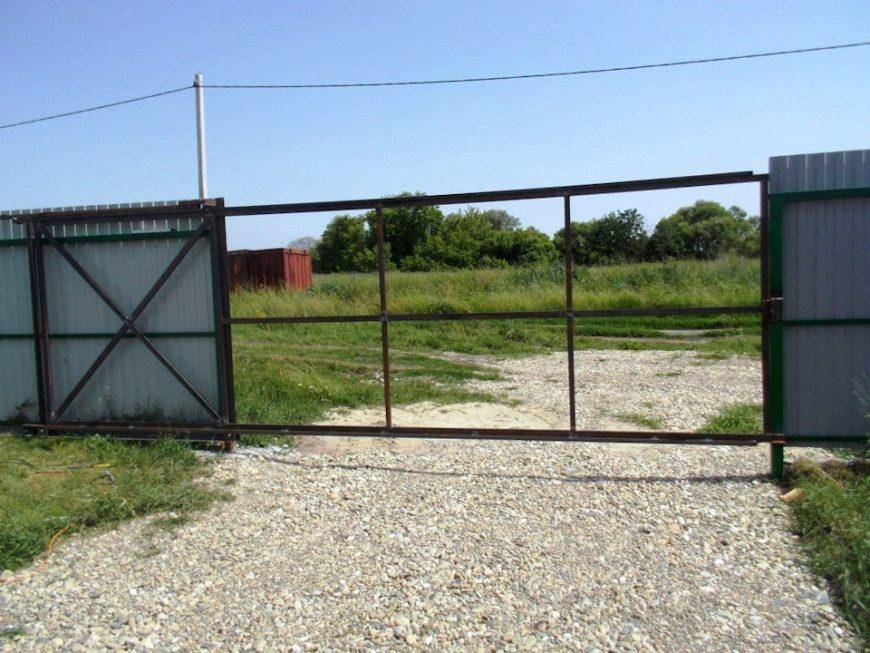

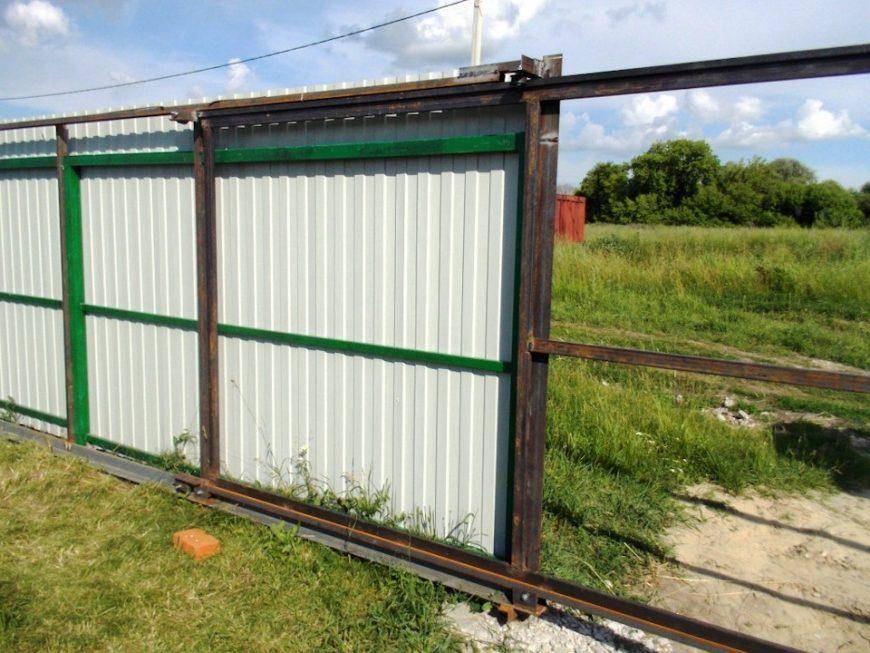

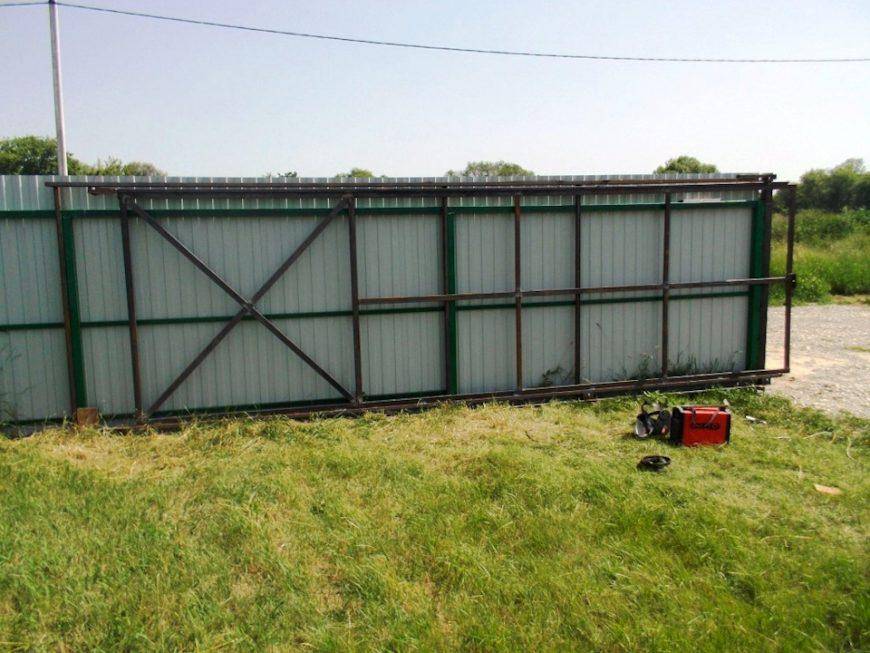

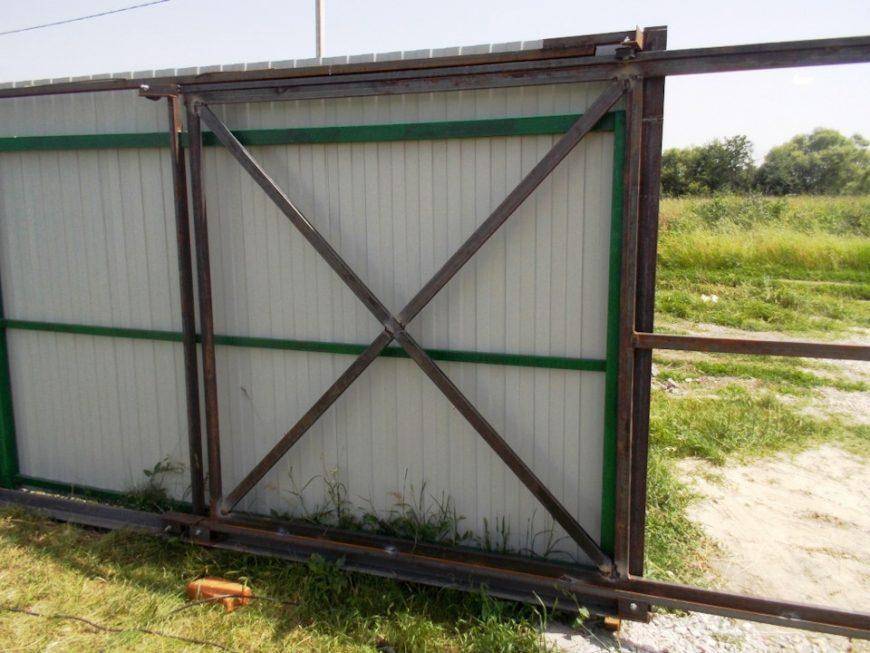

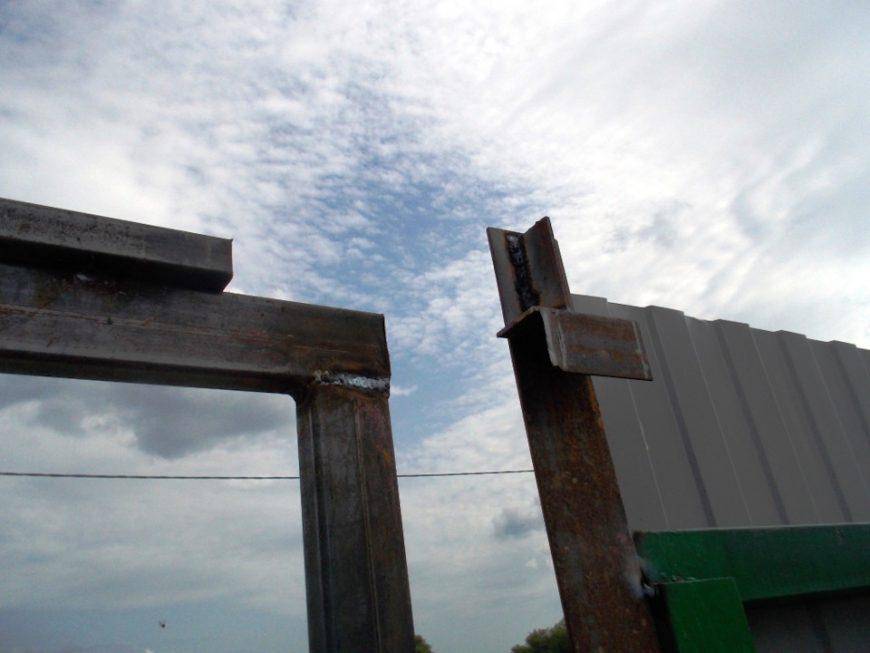

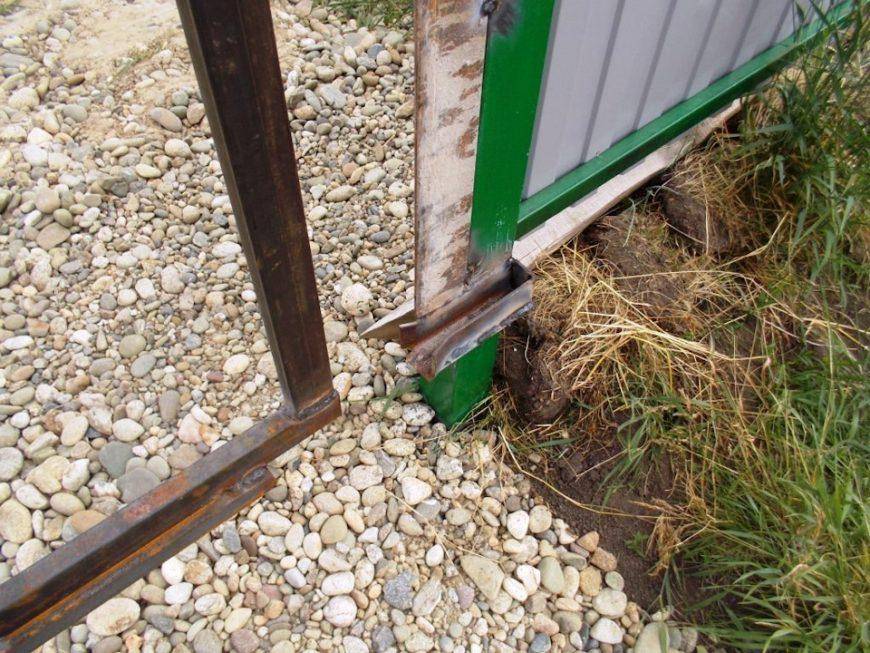

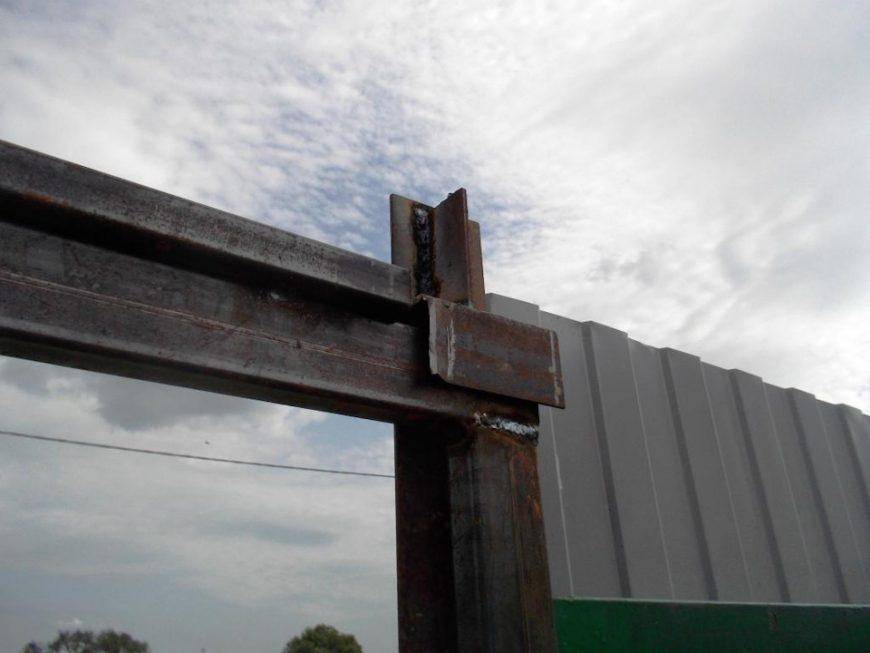

Каркас раздвижных ворот из профильных труб
Такой тип ворот достаточно прост в изготовлении и установке, а, значит, их запросто можно устанавливать своими руками. Главным условием, которое обязательно должно соблюдаться при изготовлении забора из профилированного листа, является точность расчетов. Например, металлическая рама должна изготавливаться строго с соблюдением размеров и без каких-либо горизонтальных отклонений. Изготовление раздвижных ворот с калиткой из профильных труб производится из таких материалов:
- Металлическая рама;

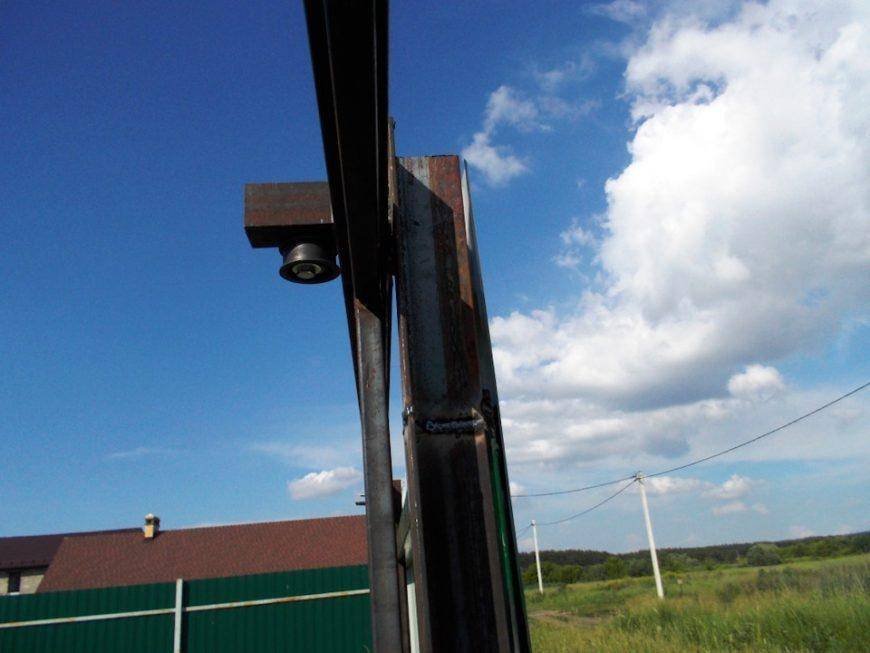

- Роликовый механизм;
- Профилированные листы или какой-либо другой материал.

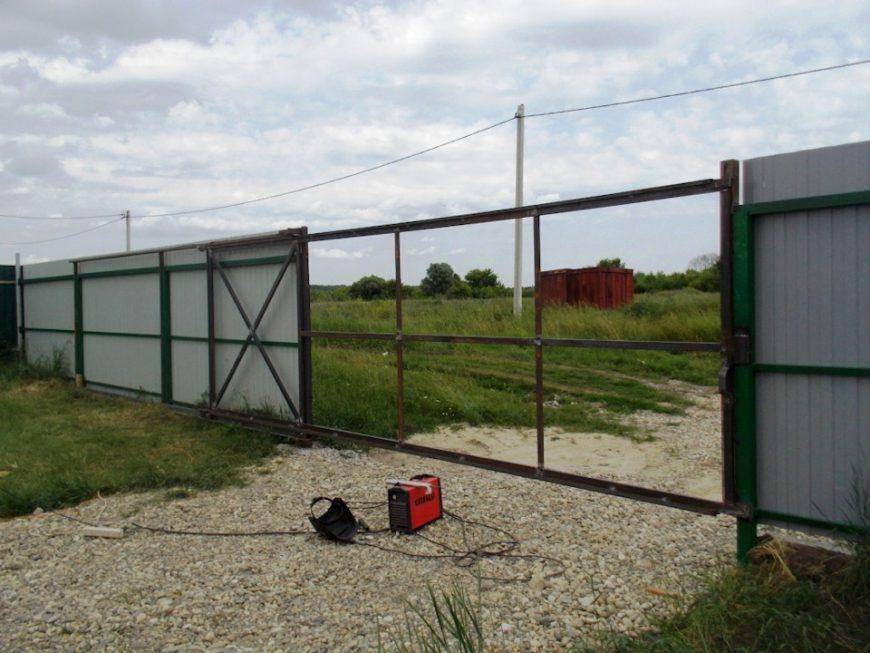

Изготовление и установка откатных ворот выполняется в такой последовательности:

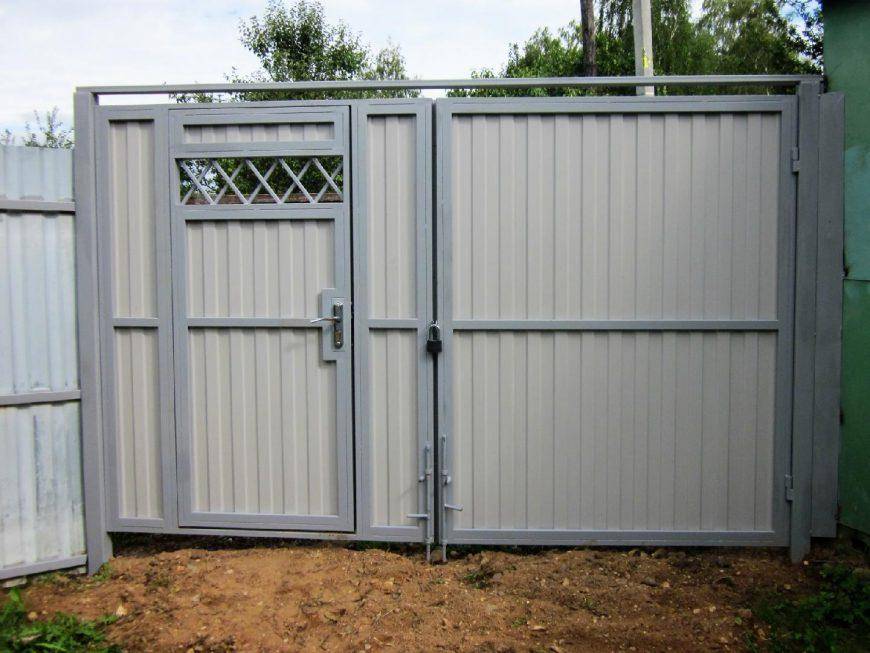

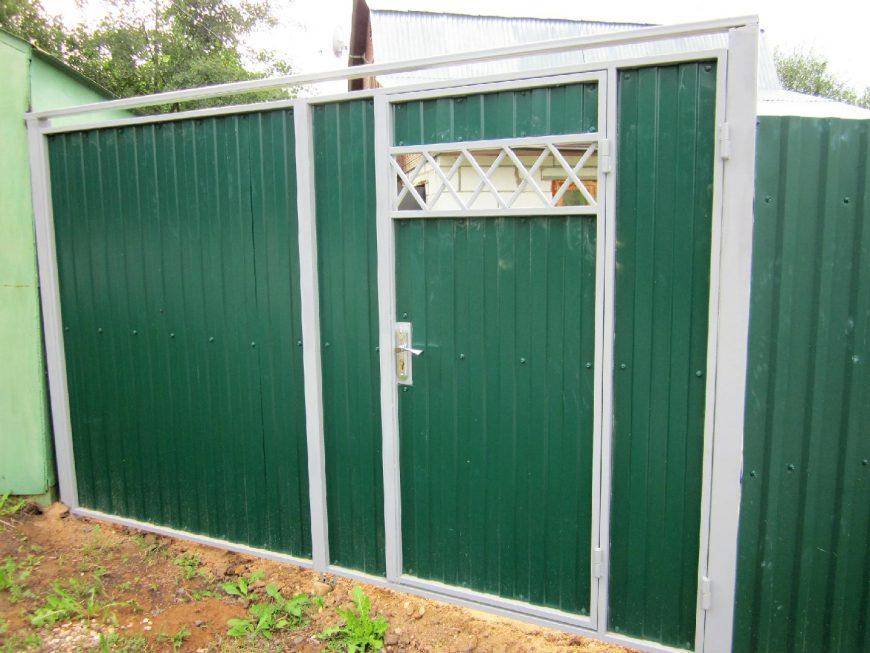

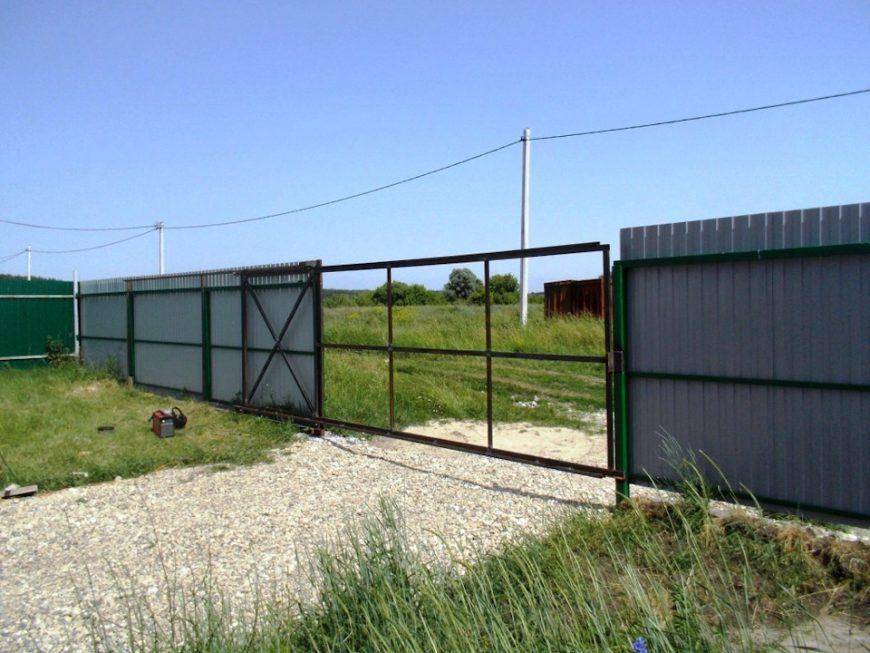

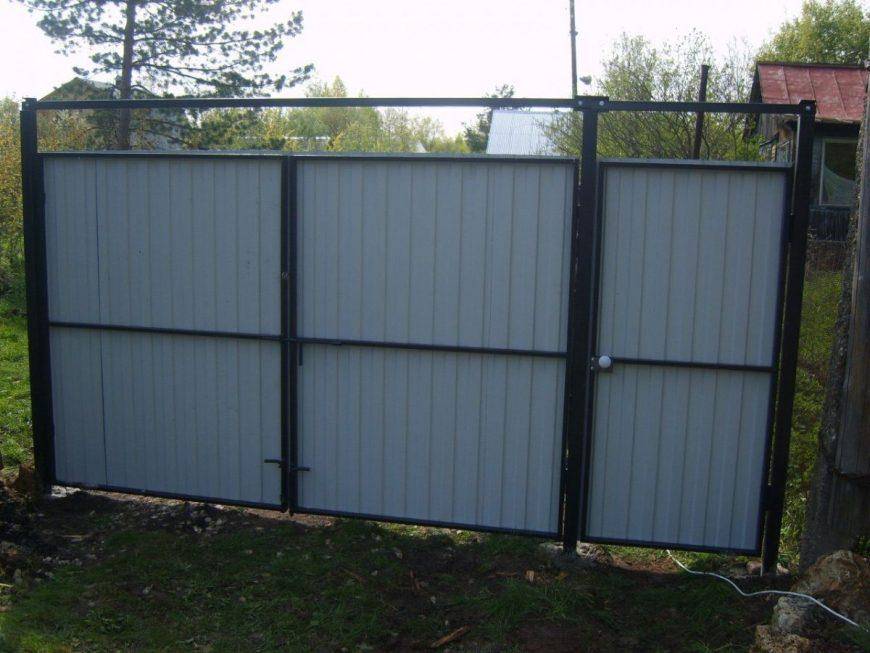

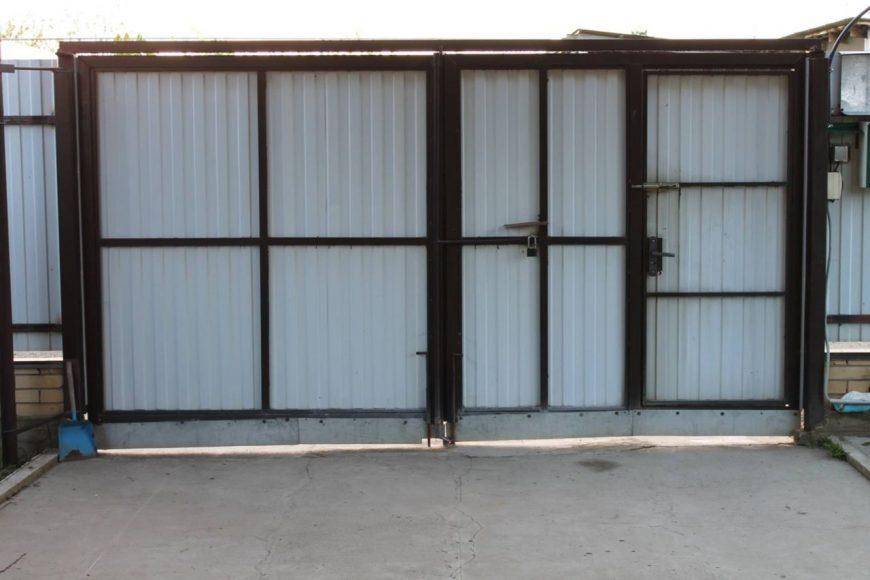

Готовые ворота с калиткой из профильных труб и профлиста
- Рассчитать размеры конструкции;
- Рассчитать массу конструкции;
- Сделать чертеж;
- Приобрести необходимые материалы;
- Разметить материал;
- Разрезать материал;
- Сварить конструкцию;
- Установить откатную фурнитуру;
- Установить каркас;
- Загрунтовать и покрасить ворота;
- Обшить каркас;
- Сварить каркас с ковкой (необязательно);
- Установить радиоуправление (необязательно).
Но прежде чем переходить к изготовлению, вы обязательно должны сделать чертеж будущей конструкции. Во время разработки чертежа вы непременно учитывайте, что сбоку должен оставаться промежуток, который будет равен половине размера ваших ворот. Для того чтобы они прослужили долго, нужно правильно рассчитать массу конструкции и определиться с материалом.
В первую очередь нужно в вертикальном расположении забетонировать опорные столбы , а уже после этого можно заливать фундамент. Глубина фундамента и погружения опор в землю должна быть не меньше метра, а длина фундамента должна составлять половину от ширины ворот.
крепятся профилированные листы
Устанавливаем опоры
Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.
Для создания столбов для ворот допустимо использовать:
- трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
- стальной лист;
- кирпич, камень или дерево.
Процесс монтажа выглядит следующим образом.
- Готовятся столбы: из трубы-стойки требуемой длины.
- Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
- На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
- В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
- Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
- Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
- После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
- Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.
Монтаж
Начать установку нужно с фундамента, поскольку на ворота будут приходиться динамические и статические нагрузки, основание должно быть весьма прочным и тяжелым. Фундаментом может служить большое деревянное бревно, которое нужно вкопать, а сверху повесить дверцы. Но дерево в сырости при перепадах температур так или иначе будет гнить, даже если его пропитать битумом. Лучше всего основание выполнить из бетона с армированием металлической сеткой или прутом.
Глубина заложения фундамента на пучинистых грунтах должна быть не меньше глубины промерзания. Эту величину можно найти в таблицах, например, на Северо-Западе РФ данный параметр составляет примерно 1,7 метра. Для устройства надежного фундамента нужно выкопать прямоугольную яму достаточной глубины. На дно лунки кладут рубероид или пленку, сверху размещают крупные валуны, затем заливают бетоном.
Далее установку деревянного столба следует осуществлять с применением уровня, затем аккуратно залить по бокам тем же раствором, возможно перемешанным с гравием или небольшими камнями.
Столбы, на которых будут держаться ворота, выкладывают из обычного полнотелого кирпича, подойдут и железобетонные. Металлические опоры для укрепления полотен ворот тоже необходимо залить цементным раствором, чтобы исключить качание конструкции.

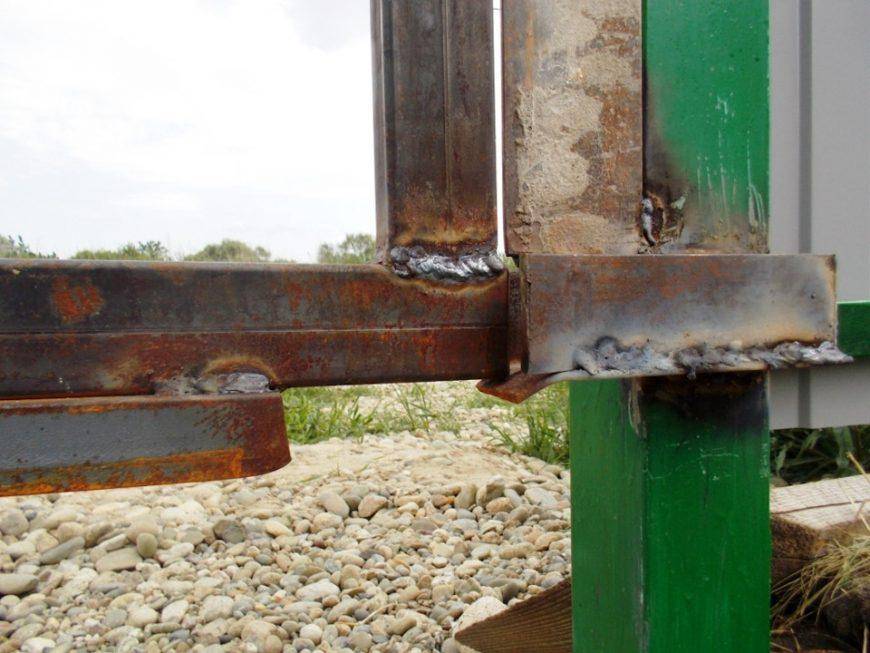

К металлическим столбам уже на заводе могут быть приварены петли или места для их крепления. Если используется полнотелый кирпич, необходимо закрепить петли еще при кладке. К деревянным модификациям петли прикручивают на гайки, желательно заранее покрыть древесину антисептиком. Установка створок должна производиться на расстоянии не менее 50 мм от земли, иначе при любом попадании снега или даже опавших листьев ворота не смогут открыться.
Раму для ворот можно сделать из дерева или штакетника, соединяя ее элементы на металлические уголки или без них. Во втором случае желательно соединить противоположные углы подкосами. Возможно соединение дерева на шип или в «ласточкин хвост».
О том, как сделать распашные ворота для дачи своими руками, смотрите в следующем видео.
Для чего нужна автоматизация

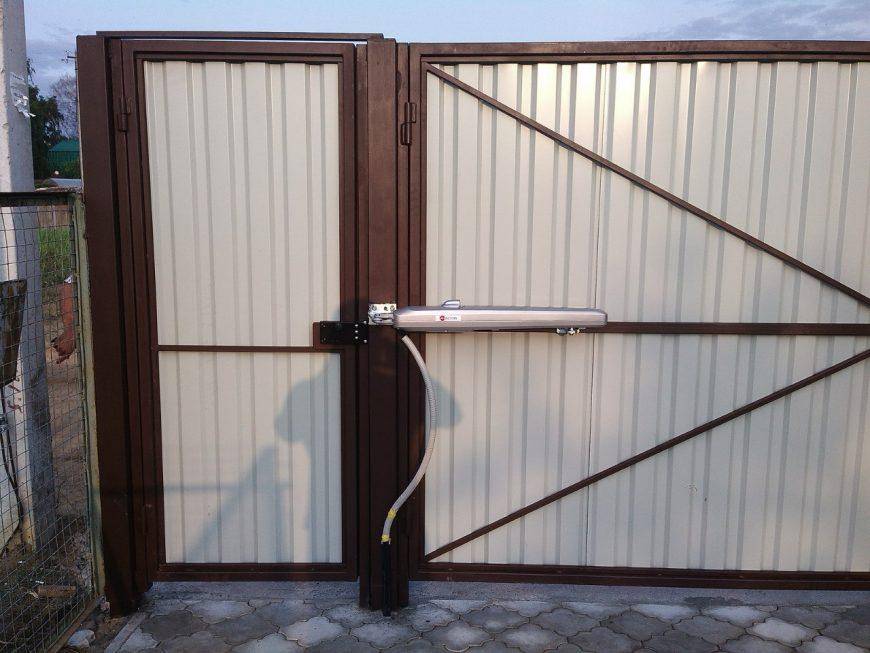

Сделанные своими руками распашные ворота с электроприводом обеспечивают уровень безопасности, который невозможен при ручных конструкциях. Даже тот простой факт, что они остаются закрытыми, а не широко открытыми, может сдерживать от мыслей проникнуть злоумышленников. Но их роль в качестве поставщика защиты собственности связана с несколькими оговорками.
Поскольку автоматические ворота можно оставить закрытыми, когда домовладельцы находятся внутри или вне дома, вход через ворота контролируется. Это означает, что доступ должен предоставляться только утвержденным посетителям, а нежелательные не допускаются. Однако при обычной работе предоставление доступа к транспортному средству, управляемому утвержденным посетителем, также позволяет нежелательным пассажирам получить доступ.
Если ворота движутся достаточно медленно, пешеход, ожидающий у конструкции, также может прорваться. И любой, достаточно ловкий человек, чтобы перелезть через небольшое полотно, не беспокоится, если оно закрыто.
Есть также ситуации, когда сделанные своими руками распашные ворота с электроприводом должны открываться, чтобы обеспечить доступ к машинам скорой помощи. Если пожарная сигнализация активирована, полотна должны открыться, чтобы позволить службам заехать внутрь двора. Но если срабатывает охранная сигнализация, должны ли ворота открываться или оставаться закрытыми, вопрос интересный. Это целые автономные системы и комплекты, которые сейчас широко распространены.
Системы контроля доступа к видеодомофону дают возможность видеть посетителей перед тем, как подтвердить вход, открыв ворота. Этот повышенный уровень безопасности может работать даже в любой точке мира с помощью мобильных телефонов, на которых установлены системы GSM.
Определенно, есть преимущества безопасности, которые автоматические ворота предоставляют по сравнению с ручными моделями, но безопасность не является главным преимуществом таких устройств.
Нюансы изготовления
Перед тем как ворота для дачи распашные с калиткой делать самому, рекомендуется изучить предложения компаний. Ведь профессионалы всегда справятся лучше с поставленной задачей. Они используют качественную древесину, специальный инструмент и полностью знают технологию изготовления конструкций.

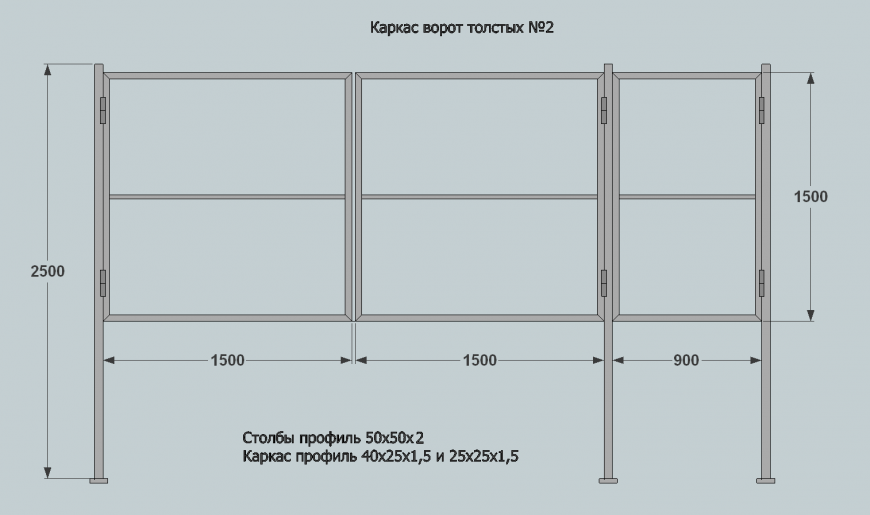

Тем более специалисты всегда вначале разрабатывают подробную схему. Она позволяет качественно изготовить и смонтировать ворота с калиткой или без нее. Благодаря схеме точно определяется количество материала, крепежных элементов. Она даже позволит выяснить, сколько времени потребуется на монтаж, так как наглядно покажет сложность конструкции.

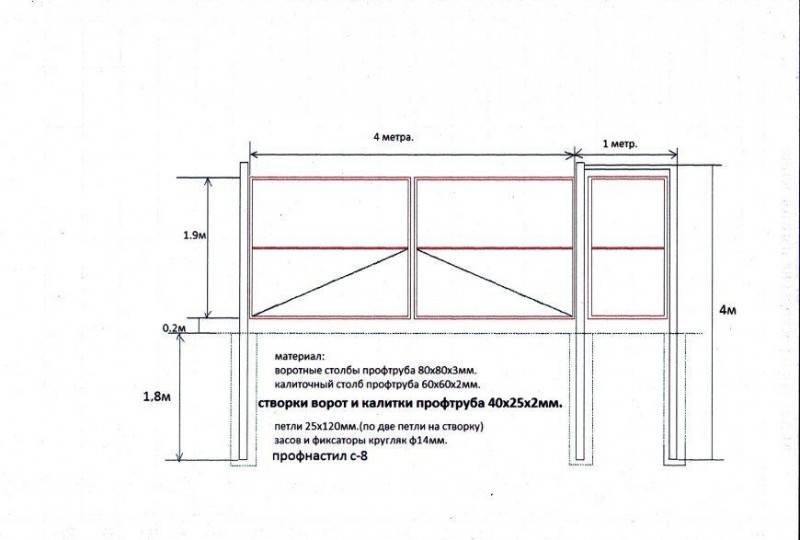

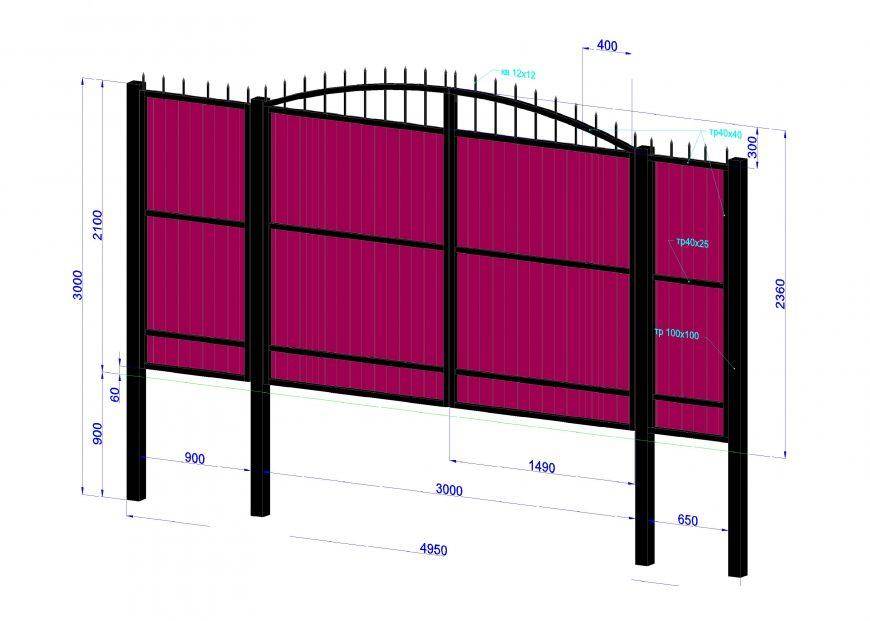

В чертеже отражаются все размеры. Это длины створок, межопорное расстояние, высота ворот. В схеме также указываются места установки запоров, декоративных элементов и крепежные точки.

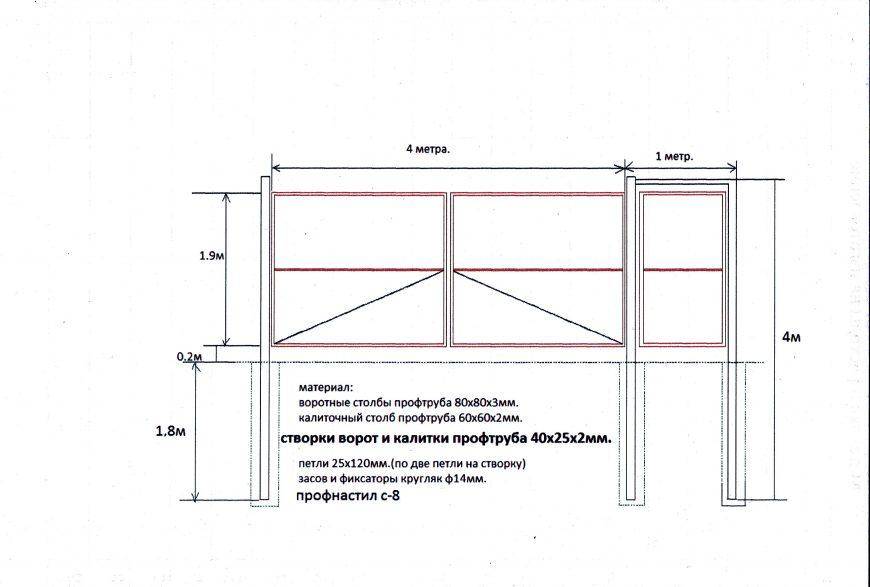

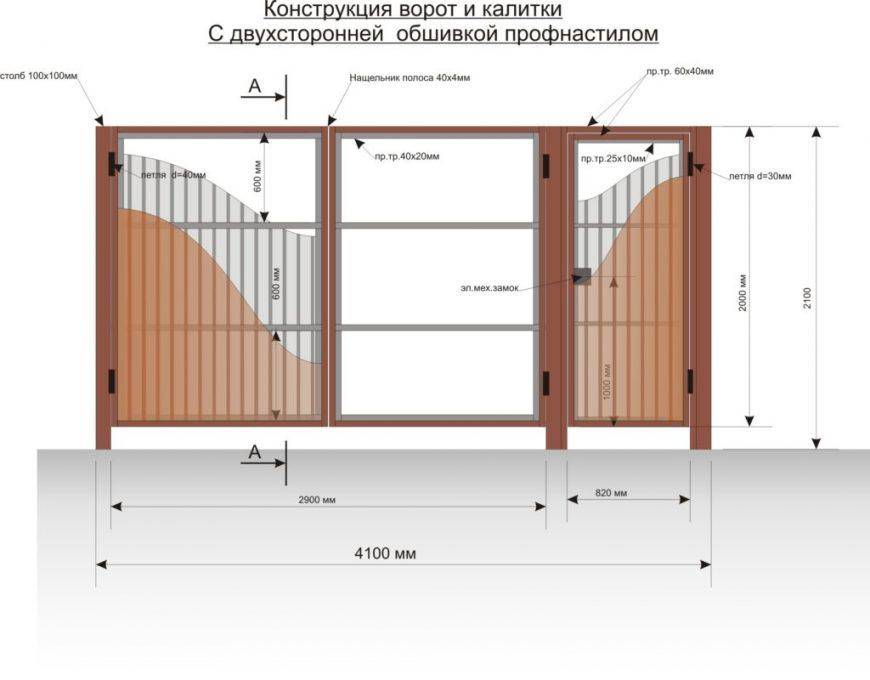

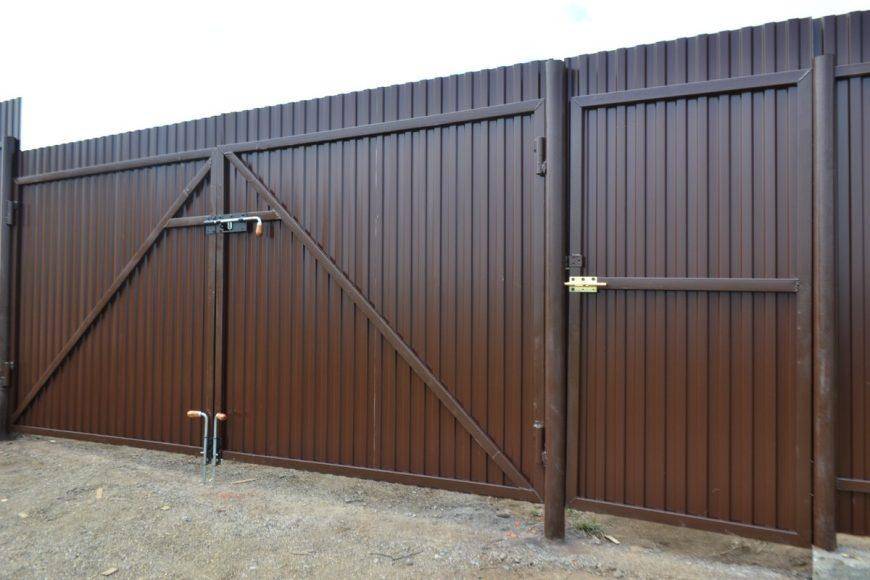

Схема ворот с калиткой Источник zaborsebe.ru
Часто, когда изготавливается деревянная калитка для забора вместе с воротами или без них, используют доски 100*25 мм для полотна. Каркас же создается из брусков 80*60 мм. Такие размеры нередко уменьшаются, потому что в процессе производства выполняется обработка древесины. При этом обязательно учитываются технологические зазоры.
Перед началом монтажного процесса также подготавливаются опоры. Если они деревянные, тогда используют бревна или толстые брусья. Их заглубляют в грунт обычно на 1 м, предварительно обработав мастикой или смолой. В качестве вертикальных опор также могут использоваться только стальные трубы или дополнительно облицованные кирпичом.
Столбы всегда устанавливают максимально надежно, потому что на них будут висеть створки ворот. Для этого опоры бетонируют в земли. В зависимости от дизайна на столбы могут устанавливаться колпаки из оцинкованной стали. Они защищают опоры от влаги.
Ворота с деревянными столбами без дополнительных колпаков Источник dostup-zabor.ru
Сложные архитектурные формы
Возможно ли сделать такие ворота человеку никогда не делавшему ничего подобного? Мы скажем да, если придерживаться нескольких условий.
Если у вас нет детальных чертежей сложных ворот, даже не пытайтесь сделать ее сами. А без чертежей вам ее никто не сделает. Разработайте детальный чертеж дверки и закажите все сложные криволинейные формы в столярной мастерской.
Особенно это касается фрезерных работ, которыми делаются рейки, столбы, планки сложного профиля. Собрать калитку сложной формы из готовых деталей вполне возможно. Для продления службы, ворота сначала грунтуют, потом окрашивают несколькими слоями эмалей.
В промежутке между сушкой слоев краски ее шлифуют шлифовальными шкурками, покрывают лаками.
Вывод
Автоматика обеспечивает удобный и стильный способ иметь красивые ворота на входе в ваш дом без хлопот от их эксплуатации вручную. Они производят большое первое впечатление на посетителей и обеспечивают безопасную среду для семьи вдали от опасностей местных дорог.
Огромное разнообразие стилей и цветов ворот обеспечивает доступность, которая дополняют любой дом. Современные технологии производства означают, что коррозионно-стойкие материалы, такие как алюминий, доступны в виде полотен, имитирующих деревянные или железные конструкции по ценам, сопоставимым с оригиналами.
