Как сделать калитки металлические своими руками: Пошаговая инструкция — Виды и Видео

Металлические калитки

Изготовление таких калиток доступно тем, у кого есть сварочный аппарат и уверенное владение этим инструментом. Изделия из металла более долговечные и износостойкие, поэтому им все чаще отдают предпочтение.

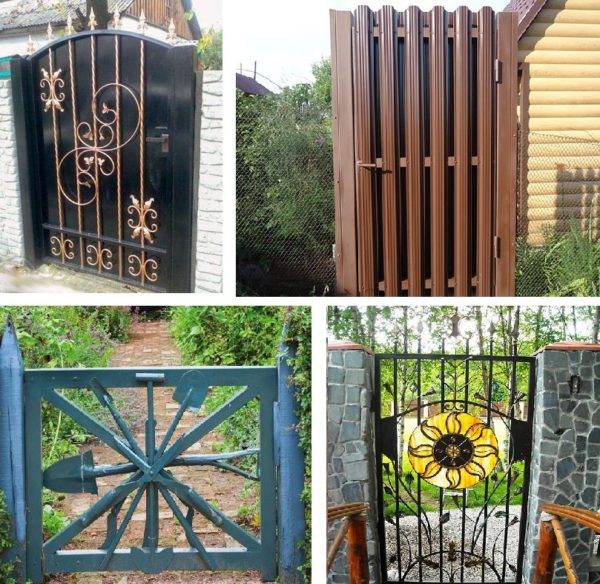

Варианты калиток из металла

Даже при желании иметь деревянную калитку, каркас для неё часто делают металлическим. Для его изготовления нужна профильная труба квадратного или прямоугольного сечения. В некоторых случаях к внутреннему периметру рамы приваривают ещё и металлический уголок, к которому прикручивается наполнение из гладкого или профилированного металлического листа, деревянных досок, фанеры, поликарбоната и т.д.

Металлическая рама для калитки

Инструкция по изготовлению каркаса

Шаг 1. Измеряем расстояние между опорными столбами и определяемся с размерами полотна калитки с учетом всех необходимых зазоров.

Выполняют точные замеры

Шаг 2. Нарезаем профильную трубу сечением 25х50 мм по размеру. На горизонтальных деталях оставляем «ушки», которые будут закрывать вертикальные стойки, чтобы в них не попадали осадки.

Нарезают трубы по размеру

Шаг 3. Выкладываем детали на ровной поверхности под прямым углом друг к другу и прихватываем стыки сваркой с одной стороны.

Заготовки располагают под прямым углом друг к другу

Шаг 4. Убеждаемся в том, что все элементы каркаса находятся в одной плоскости, при необходимости устраняем «винт».

Перед свариванием деталей нужно убедиться в ровности стыков

Шаг 5. Переворачиваем каркас и свариваем все стыки на чистовую.

Выполняют сварку узлов

Шаг 6. Вырезаем из такой же трубы горизонтальную перемычку, измерив расстояние между внутренними гранями вертикальных стоек.

Усиливают каркаса горизонтальной перемычкой

Шаг 7. Устанавливаем перемычку посередине конструкции и привариваем её. Вместо горизонтальной перемычки можно приварить диагональную укосину.

Приваривают перемычку

Шаг 8. Шлифуем места сварки.

Сварочные швы шлифуют болгаркой

Шаг 9. Привариваем к одной из стоек половинки петлей без штыря отверстием вниз.

К раме приваривают половинки петель

Шаг 10. Устанавливаем каркас между столбами и фиксируем в нужном положении, обязательно выровняв по вертикали. Отмечаем положение ответных частей петель на опорном столбе и привариваем их.

Приваривают вторую часть петель к опорному столбу

Шаг 11. Привариваем ко второму столбу уголок в качестве притвора.

На втором столбе должен крепиться ограничитель для калитки

Шаг 12. Обшиваем каркас профлистом.

Готовую раму обшивают профнастилом под цвет забора

Далее можно приварить замок или задвижку, и калитка готова.

Петли для металлических калиток

В зависимости от сечения трубы каркаса и вида облицовочного материала, металлическая калитка весит не менее 20 кг, а чаще гораздо больше. Поэтому для её установки необходимо использовать гаражные петли с шариком или опорным подшипником.

Такие петли лучше всего подходят для металлической рамы калитки

Их размер и количество подбираются по нагрузке с приличным запасом на случай ветровых воздействий. Тяжелые створки лучше вешать на три петли.

Приведенные в статье примеры изготовления калиток можно использовать лишь как шаблон для создания моделей собственного сочинения. Например, облицевать деревянный Х-образный каркас не одинаковыми штакетинами, а элементами разной ширины или высоты. Или нашить на металлическую раму доски и украсить полотно кованым декором.

Как сделать в домашних условиях, изготовление, как прикрепить ковку, самодельные варианты

Далее представлены наглядные инструкции по самостоятельному производству кованых калиток разных видов.

  • Каркас выполняется из профильной трубы 20х20 мм., продольные полосы из круглых прутьев диаметром 10 мм.
  • Размеры изделия: высота — 140, ширина — 85 см.
  • Осуществляется сборка каркаса.
  • На самодельном станке холодной ковки выполняется гибка круглых прутков, длина которых составляет 1,5 м. Получившиеся элементы располагаются внутри рамы и прихватываются.
  • Затем прихватываются вертикальные прутья.
  • На ровной поверхности осуществляется итоговое приваривание.
  • К изделию присоединяются петли, зазор между столбом и рамой составляет 5 мм., а также завесы.
  • С противоположной стороны рамы крепятся проушины для навесного замка, а также самодельный шпингалет.
  • Калитка окрашивается в зеленый цвет.

Кованые ворота и калитка с коричневым профнастилом и узором с завитками

  • К каркасу калитку, который выкрашен в черный цвет и оснащен замком, прикручивается профнастил коричневого оттенка.
  • В нижней части располагается асимметричный рисунок.

Конструкция строения

Смотреть видео

Очень простое и быстрое изготовление калитки или ворот под профлист.

Наиболее простой вид входных сооружений из профильной трубы – это распашной. Для него при работе потребуется помощник.

Второй вид: конструкция, оснащенная раздвижным механизмом, что, несомненно, является дорогим удовольствием. Такое строение можно заказать у специалистов, так же можно справиться с ее возведением и самостоятельно.

Роликовые направляющие к строению можно приобрести в строительных магазинах. Так же можно их выполнить своими руками. К слову следует добавить, что этот тип механизмов в использовании проявил себя, как самый удобный.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

  1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем

Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо

  1. Также навесы сваривают на боковые стойки забора.

  1. Посередине будущего каркаса нужно сварить горизонтальную планку.
  2. После этого каркас срезается с основания, снимается с петель.

  1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

  1. Далее выполняется врезка замка.

  1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

  1. Затем выполняется крепление опорных планок.

  1. Готовая рама покрывается обшивочным материалом.

  1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель

Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

  • вырезается лист нужных размеров;
  • подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Ворота и калитка с элементами ковки

Красивые ворота и калитка с витиеватым узором художественной ковки не только облагораживают территорию участка, но и служат надежной защитой от вторжения посторонних.

Можно установить прозрачные, ажурные ворота, которые оставляют открытым вид на двор. Но при желании кованые ограждения могут быть сплошными. В таком случае лицевая сторона закрыта листом металла, на котором с одной или обеих сторон переплетается узор орнамента.

Декор калитки с коваными элементами

Несмотря на кажущуюся сложность изготовления кованых ворот и калиток, всегда существует возможность попробовать создать такую красивую и полезную вещь своими руками. Хорошего результата можно достичь несколькими способами, главное — это терпение и желание воплотить нарисованный эскиз в жизнь.

Основные требования к калиткам

Четких ограничений и правил во время выбора места установки и размеров калитки или ворот не существует. Но во время создания проекта и чертежа или схемы с эскизом по изготовлению входной конструкции дверей необходимо учитывать определенные нюансы:

  1. Высота входной конструкции калитки или ворот из металла обычно не больше 2,3 м. Как правило, высота изделий выбирается с учетом величины установленного ограждения. Если изгородь более 2 м, то уличную дверь монтируют стандартного размера, а между опорами дополнительно устанавливают перекладину. Это позволит зрительно уравнять высоту.
  2. Рекомендованная ширина изготовления входной конструкции дверей – 100 см. Этого вполне хватает, чтобы пронести через проем габаритные предметы. Очень большая по площади створка перекосится под своим весом, а петли и навесы подвергнутся преждевременному износу.
  3. Во время выбора будущей конструкции необходимо учесть материал. Кованые входные изделия тяжелые, поэтому они предполагают установку усиленных опор и мощных калиточных петель. Створки, обшитые сеткой рабицей, легкие. Но в данном случае требуется крепеж поперечных планок для повышения прочности конструкции.
  4. Парадную уличную дверь для входа на участок желательно устанавливать ближе к дому. Хорошо, если она будет просматриваться из окон.


Металлический штакетник

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Древесина или металл: что выбрать

Металлические

Металл — материал универсальный, прочный и с долгим сроком службы. Он красиво смотрится и с металлическим забором, и с кирпичным, при должном мастерстве его можно «вписать» в ансамбль с деревянной оградой.

Ни посторонних людей, ни чужих взглядов железная калитка во двор не пропустит. Она достаточно надежна, чтобы отпугнуть потенциальных грабителей, а внешний вид у нее может быть каким угодно, ведь металл — это и недорогой профнастил, и эксклюзивная ковка, и обычные жестяные листы с ближайшего строительного рынка. Собственно, от подвидов материалов будут зависеть немногочисленные недостатки:

  • ковка стоит дорого, процесс ее производства трудоемкий: красиво, надолго, элитно и престижно, но маловероятно, что ковать вы будете своими руками, если это не является основной вашей деятельностью или любимым хобби;
  • самые дешевые материалы сильно подвержены коррозии; с этим легко справятся обработка металла антикоррозионными средствами, грунтовка и регулярное окрашивание — во время которого, кстати, можно менять цвет на свое усмотрение;
  • профнастил по соотношению цены и качества идеален, но некоторым не нравится его внешняя простота, плюс — его нужно уметь выбрать.

Деревянные

Иногда древесина обходится дешевле, чем металл: например, при строительстве калитки для забора своими руками на даче, если вы планируете поставить временное решение из горбыля, древесных отходов. Действительно качественные красивые доски дешево не стоят. Их непросто найти, но смотреться качественная древесина будет отлично.

Преимущества — относительная простота строительства, внешний вид. Недостатки — даже лучшая древесина не прослужит дольше 10 лет. Она начнет портиться, ее придется ремонтировать, перекрашивать, спасать от плесени, гнили и древоточцев.

Срок службы металла при должном уходе — от 30 лет.

Как сделать дверь в створках ворот

Можно сэкономить много сил и денег, если вмонтировать конструкцию двери в створку ворот. Однако это относится лишь к металлическим распашным изделиям. Дверь, установленную в раздвижные либо секционные ворота, очень сложно сделать самому.

Расположение калитки ближе к внутреннему краю створки

Пошаговая инструкция следующая:

  1. Рядом находящуюся с дверью опору нужно сделать усиленной (профтруба 110х110х4 мм), забетонировать не меньше чем на 1,3 метра вне зависимости от глубины промерзания грунта.
  2. Ширина калитки должна быть не больше половины длины створки ворот.
  3. Рама делается с одним поперечным ребром жесткости и двумя диагональными.

Чертежи конструкций из металла и дерева

С деревянными конструкциями немного сложней: сделать дверной вход без потери жесткости конструкции не получится. Это возможно выполнить, только если створка ворот изготовлена из прочной (дорогостоящей) древесины.

Вид изнутри

Соблюдаем правила и гармонию

Отличным вариантом установки будет обустройство всего ограждения сразу. Но не всегда такой вариант удается применить. Чаще приходится к существующему забору устанавливать новую калитку и ворота, так как износ этих конструкций значительно выше износа ограждения.

Выбор материала для калитки напрямую зависит от материала забора. Если, например, ограждение обшито сеткой рабицей, то на его фоне кованые калитка и ворота будут смотреться, мягко говоря, неуместно. Да и опорные элементы для таких изделий понадобятся более массивные.

Обустройство задней двери садовых ограждений не настолько серьезное мероприятие, как возведение калитки переднего плана. Принцип ее изготовления ничем не отличается от конструкции основного входа. Поэтому будем рассматривать один способ, подробно описывающий то, как сделать калитку для любого расположения.

Проектирование конструкции

Идеи красивых калиток можно посмотреть в интернете. После выбора варианта конструкции, нужно составить проект. При составлении чертежа необходимо обозначить несколько моментов:

  1. Сторону открытия калитки. Рекомендуется сделать направление открытия внутрь. Так снизится риск нанесения травмы гостю, который стоит за дверью.
  2. Ширину. Она не должна превышать 1000 мм.
  3. Высоту двери. Оптимальным будет показатель в 2 метра.

Чтобы дверь нормально открывалась, при определении ее размеров нужно отступить:

  • с разных сторон — по 2 мм;
  • от земли — 8 мм;
  • от петель — 6 мм.

Составление чертежа (Фото: Instagram / vasin_andrew)
