Монтаж мауэрлата к стене – как правильно? Крепление стропил и установка к пеноблоку, кирпичной стене, газобетону, керамзитным блокам и другим: Пошагово

Подготовка к креплению мауэрлата

Прежде чем устанавливать данный элемент, нужно выполнить ряд важных подготовительных работ.

Мауэрлат изготавливается из готового бруса либо же пары досок соответствующих габаритов. Для соединения досок применяются гвозди

Важно подобрать подходящую древесину

Наиболее предпочтительной породой является сосна. Для создания мауэрлата можно использовать материал с влажностью до 22%. Существует несколько способов крепления конструкции на стены.

При выборе конкретного метода нужно, прежде всего, учитывать материал, который использовался для возведения строения, площадь здания и ряд его конструктивных особенностей. Самое главное — максимально надежно выполнить крепление мауэрлата на стены.

Такие элементы должны устанавливаться на исключительно ровную поверхность и в строго горизонтальном положении. Ослабление крепления недопустимо. Ввиду этого создание упорных прорезей допускается исключительно со стороны стропил.

Способы соединения мауэрлата со стропильной ногой.

Чтобы система была более устойчивой, с внутренней стороны стены нужно сделать выступ еще в процессе ее возведения. Во время крепления основы под стропила на стены этот выступ предотвратит ее случайное сбрасывание даже при появлении неравномерных и слишком сильных нагрузок на кровлю строения.

Для работы вам понадобятся:

  1. Брус. Подберите материал сечением от 15х15 см.Гидроизоляционный материал (чаще всего применяется рубероид).Строительный уровень. С его помощью вы будете контролировать горизонтальность монтажа элементов.Дрель.Разводной ключ.Молоток, болты, гвозди.

Набор материалов для работы может меняться в соответствии с выбранным методом крепежа. Так, если вы отдадите выбор в пользу обвязки бруса при помощи проволоки, вам нужно будет купить толстую стальную проволоку-катанку. В большинстве случаев достаточно материала диаметром 0,5 см.

Элементы крепления стропил к мауэрлату.

В случае же если в процессе работы будут применяться деревянные пробки, дополнительно понадобится следующее:

  1. Деревянные бруски. Подбирайте их такого размера, который примерно соответствовал бы размеру обыкновенного кирпича.Металлические скобы. В данном случае нужны будут изделия длиной 25 см.

Если для соединения будут применяться строительные шпильки, дополнительно подготовьте следующее:

Г-образные штыри из металла с резьбой порядка 12-14 мм в диаметре.

Подбирайте такие изделия, чтобы длина короткой части составляла 12-14 см, а длина резьбовой части — 5 см.Металлические шайбы.В случае устройства бетонных подушек вам понадобится бетон. Будет достаточно материала марки 250.Гайки под резьбу выбранных штырей. В большинстве случаев это резьба м12.

Способы крепления

Оптимальным считается крепление заподлицо данного материала с внутренней поверхностью стенок дома. Категорически не рекомендуется укладывать мауэрлат на дом ближе 5-6 см от внешней плоскости стен.

Схема крепления мауэрлата к армопоясу.

  1. Мауэрлат обязательно крепить к стенке строения. При этом снаружи рекомендуется сделать защитное заграждение для мауэрлата, желательно из кирпичной кладки. Не следует забывать и про гидроизоляцию, она необходима для защиты дерева. Не стоит особенно переусердствовать, хватит и двух слоев рубероида.
  2. Непосредственно способов крепления такой конструкции, как мауэрлат, на дом существует несколько. Если стены кирпичные – в кладку, на несколько (2-3) рядов ниже самого верхнего ряда стены вмуровывают деревянные бруски.
  3. Именно к данным брускам впоследствии будет осуществлен крепеж мауэрлата при помощи скоб. При строительстве крыш для домов, построенных из керамзитобетонных либо пенобетонных, газосиликатных блоков, под крышей следует сделать железобетонный пояс.
  4. Во время заливки данного пояса в него необходимо заложить резьбовые шпильки. После этого в мауэрлатных брусьях высверливают отверстия под данные шпильки и уже непосредственно на них устанавливают брусья, которые притягивают к стенкам дома гайками с шайбами.

Наиболее распространенным являются шпильки диаметром 1 2 – 1 6 мм. Их необходимо устанавливать не реже чем через 1,6-2 м.

Существует и крепеж мауэрлата на дом при помощи шпилек, предназначенный для кирпичных стенок. Так, во время строительства стен шпильки вмуровывают в кирпичную кладку так, чтобы глубина была минимум в 3 ряда кирпичей.

Схема укладки мауэрлата.

Для экономии вместо шпилек рекомендуют вмуровывать простую арматуру, приваривая гайки к ней сваркой. В том же ряду кирпичной кладки, где в дом вмуровываются шпильки (арматура), необходимо вложить толстую (3-6 мм), стальную проволоку, концы которой должны иметь достаточную длину для того, чтобы обвязать мауэрлат.

Отметим, что зачастую во время установки такой конструкции, как мауэрлат, возникает необходимость срастить брусья. Делают это зарезкой брусьев в полдерева, с последующим их скреплением болтами или гвоздями.

  1. Одним из наиболее популярных в последнее время является крепление мауэрлата, при котором используются исключительно обрезные доски размером 50х150 мм (как правило, до 6 0 х 1 6 0 мм).
  2. Изначально необходимо разложить на стены один ряд досок, после чего закрепить их на дом при помощи анкерных винтов (не болтов, поскольку их головки будут выступать). Длина анкеров должна быть не меньше 20 см.
  3. Отверстия в железобетонном поясе либо кирпичной кладке проделываются при помощи перфоратора, просверлив предварительно доску обычным сверлом. Затем необходимо разложить на дом следующий ряд досок, прибив их к первому ряду при помощи простых 100 мм гвоздей.
  4. Стыки досок следует сделать в других местах, осуществив, таким образом, перевязку. В углах доски также нужно укладывать с перевязкой. В результате получится мауэрлат, толщина которого 100 мм, что вполне достаточно.

Данный способ крепления мауэрлата на дом, особенно к керамзитобетонным блокам, пользуется популярностью по нескольким причинам. Прежде всего, на высоту доски поднимать намного легче, чем брусья. Следующая причина – отсутствует необходимость осуществлять зарезку в полдерева.

Частые ошибки и рекомендации

К нарушениям технологии относят:

  • Игнорирование потребности в разгрузочном поясе поверх кладки из блоков или ошибки при его заложении (недостаточное сечение или армирование, установка крепежей после заливки и отвердевания бетона, отсутствие внешней утепляющей прослойки).
  • Ошибки крепления мауэрлата (монтаж без гидроизоляционной прослойки, крепление без шайбы, слабое сечение бруса или его замена досками).
  • Другие ошибки проектирования и монтажа стропильной системы (смещение стоек, слишком большой или неравномерный шаг стропил, повреждение материалов при запиле или креплении).
  • Стандартные ошибки монтажа изоляционной прослойки и кровельных материалов (укладка без нахлестов, отсутствие вентзазоров, нарушение схемы крепления листовых материалов).
  • Использование влажных или непрошедших антисептическую и противопожарную обработку пиломатериалов.
  • Ведение работ при неподходящих погодных условиях.

Избежать ошибок помогает лишь правильный проект дома и крыши. При возведении жилого здания и отсутствии соответствующих навыков его составление однозначно доверяют специалистам. К кровельным работам приступают после набора прочности коробки и армопояса, точные сроки зависят от вида кладочного раствора.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

  • без армопояса;
  • монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу.

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

  1. Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.

    Рекомендуемые параметры для мауэрлата

  2. Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня.

    Антисептирование древесины

    Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

    Отсечная гидроизоляция

  3. Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания.

    Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

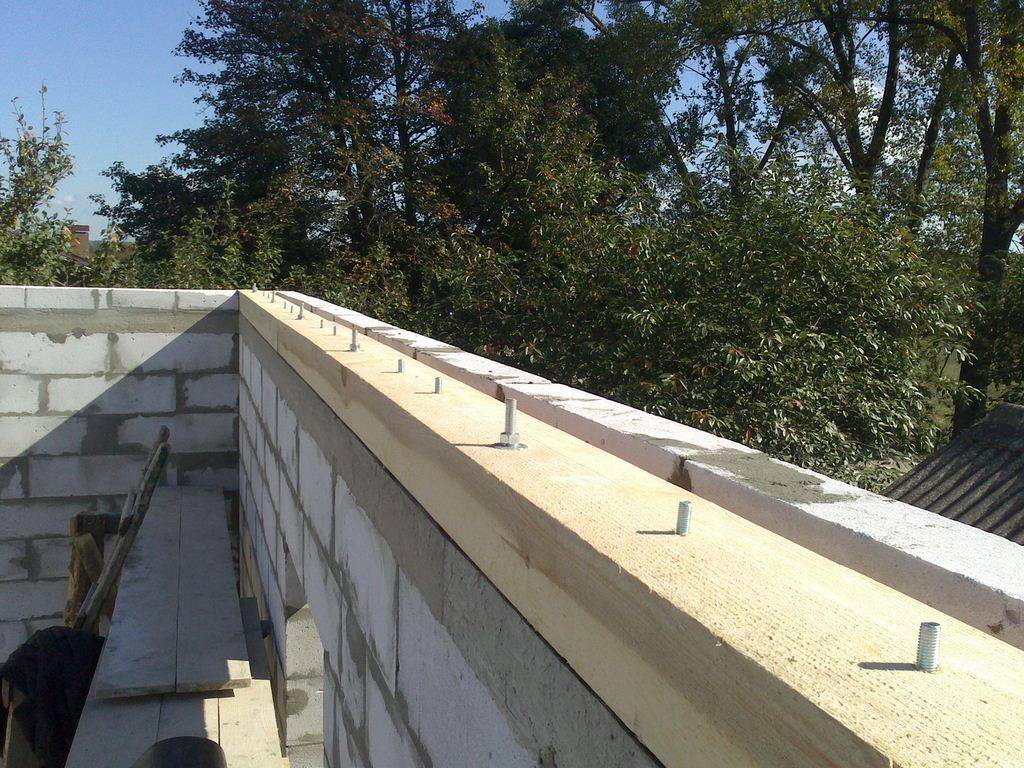

Крепеж металлическими шпильками

Чтобы выполнить крепеж к газобетону, используют цельную конструкцию мауэрлата, проложенную по периметру всей крыши. Кладка стен из данных блоков завершается U-блоками, предназначенными для создания цельного железобетонного пояса.

  1. Поэтому шпильки устанавливают в U-блоки перед их заполнением бетоном (под веревку). Установка шпилек на одном уровне позволяет выполнять крепление более быстро и ровно.
  2. Перед укладыванием бруса в нем делают отверстия. Они должны точно совпасть с местами установки шпилек. Для отметки таких мест брус выкладывают на шпильки, после чего бьют по нему кувалдой.
  3. После того как отверстия готовы, брус надевают на шпильки и забивают. Надетый на шпильки мауэрлат можно закрепить и при помощи гаек и шайб. При этом число шпилек, как и расстояние между ними, необходимо учитывать еще перед монтажом, чтобы места данных креплений (стропила – мауэрлат) не совпадали с местами креплений с железобетонным поясом.

Количество стропильных ног должно совпадать с количество шпилек. Высота шпилек над железобетонным поясом должна равняться сечению бруса плюс 4-6 см (для крепления шайбой).

Механические анкеры

Схема укладки мауэрлата на рубероид.

В данном случае крепеж осуществляют с помощью клиновых анкеров. Клиновые дюбели, имеющие зубья гарпунного вида с внешней стороны, а также разрез по центральной оси, вставляют в подготовленные отверстия.

После закрепления дюбеля и установки в него крепежного элемента происходит расширение, благодаря чему зубья вдавливаются в керамзитобетон. Данный способ считается наиболее надежным.

Однако его существенным недостатком является высокая стоимость (один анкер может стоить до 3 6 0 0 руб.).

Химический способ

Химическое крепление – один из наиболее дешевых способов. Стоимость одной капсулы для крепежа – примерно 1 6 0 рублей. Благодаря тому, что активный химический элемент проникает в поры, мауэрлат надежно прикрепляется к газобетону.

Вещество, попадающее внутрь газобетона, улучшает качества его поверхностного слоя, обеспечивая дополнительную тепло- и гидроизоляцию.

Расчёты

Расчёт нагрузки на различные элементы крыши является важнейшим этапом, поскольку от него зависит прочность и безопасность конструкции. Нужно помнить, что именно треугольник является её самой жёсткой частью.

Нагрузка на систему

Нагрузки на стропила могут быть трёх видов:

  1. Постоянными. Это те нагрузки, которые стропила ощущают постоянно. Например, вес отделочных и кровельных материалов, обрешётки и т.д. Для того, чтобы её узнать достаточно сложить все эти веса. Обычно постоянная нагрузка составляет около 40 кг/м.кв.;
  2. Переменными. Они действуют в разное время с разной силой. К ним относится, например, ветровая. Для того, чтобы посчитать ветровую нагрузку или нагрузку от осадков нужно заглянуть в СНиП;
  3. Особыми. Речь идёт о нагрузках, связанных с повышенной сейсмической активностью.

Нагрузка от снега

При расчёте нагрузки, оказываемой снегом, его вес множится на установленный коэффициент поправки, учитывающий давление ветра. Также вводится коэффициент зависимости от угла наклона крыши — чем он ниже, тем больше нагрузка. При угле превышающем 60 градусов он не учитывается.

Угол наклона

Правильный расчёт угла наклона зависит от некоторых особенностей. Во-первых, многое зависит от выбранного материала. Так, ондулин, профнастил, металлочерепица, шифер требуют угла в 20–45 градусов. А мягкая кровля — до 20 градусов.

Во-вторых, угол наклона зависит от климата в котором возводится крыша. Если мало осадков, то можно сделать его и незначительным. А при большом количестве — наоборот. Но, стоит помнить, что большие углы подвержены большим ветровым нагрузкам.

Длина стропил

Расчёт длины стропил не представляет особой трудности. Он производится на основе теоремы Пифагора. Длина стропила принимается за гипотенузу треугольника. А роль катетов исполняют — высота крыши и половина ширины дома. К полученному значению стоит добавить несколько десятков сантиметров для запила.

Шаг стропильных ног

Их выбор зависит от используемого для покрытия кровли веса конструкции и использованного материала. Обычно он варьируется в пределах 60-100 см.

Сечение стропил

Расчёт правильного необходимого сечения стропил — один из самых важных моментов, поскольку этот показатель сильно влияет на надёжность конструкции. При этом учитываются:

  • Нагрузки;
  • Длина стропила;
  • Шаг стропил;
  • Используемый материал;
  • Тип древесины, применяемой в строительстве дома.

Чем выше шаг стропильных ног — тем выше и сечение. На видео подробоное описание расчёта стропильной системы.

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев

При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома

Именно поэтому очень важно точно рассчитать размеры мауэрлата

Размеры мауэрлата зависят от следующих факторов:

  1. Параметры площади дома – его периметр и площадь.
  2. Тип конструкции крыши.
  3. Материал используемый в стропильной системе и для покрытия кровли.
  4. Климатические условия.
  5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

  1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
  2. Крестообразная.
  3. Складчатая.
  4. Плоская.
  5. Сферическая.
  6. Шатровая, полуовальная и вальмовая.
  7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

  • r – плотность дерева,
  • V – объем мауэрлата,
  • m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

  • S – сечение деревянного бруса,
  • L – его длина или периметр.
  1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
  2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
  3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
  4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

  1. Ширина мауэрлата не должна быть меньше 10 см.
  2. Оптимальное сечение деревянных брусьев – 10×15 см.
  3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
  4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
  5. Отступ бруса от края стены должен составлять как минимум 5 см.
  6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Мауэрлат: размеры и расчет материалов Мауэрлат служит основой для крышной конструкции. Установка мауэрлата всегда требует большой работы, но прежде всего требуется подобрать подходящие параметры материала.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

  • симметрично по центру;
  • со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

  • Анкера, которые незаменимы для монолитных материалов.
  • Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
  • Скобы.
  • Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
  • Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

  • Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
  • Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

  • мягкая кровля укладывается на сплошную обрешетку без зазоров;
  • для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
  • шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесиныОсобенности
БрусЭто – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
ДоскиВместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.

Способ укладки мауэрлата на стенах из пеноблоков

Как правильно выбрать брус

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

Строительство крыши хозпостройки

Цены на доски строительные

Доски строительные

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

  • правильная высота;
  • ширина, соответствующая размеру стены;
  • длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Способы крепления стропил к мауэрлату.

Всего же существует два способа крепления стропил к мауэрлату:

  1. жесткое;
  2. скользящее.

Какой из них применять, определяет форма крыши, а значит — и непосредственно вид самой стропильной конструкции. Посему рассмотрим оба варианта.

Жесткое сопряжение.

Применяется в тех случаях, когда стропила верхней своей частью присоединяются не к коньку, а связываются между собой (висячая стропильная конструкция).

Как становится очевидно из названия, жесткое сопряжение стропил и мауэрлата предполагает полное исключение любых движений (поворотов, кручений, сдвигов, изгибов и т.п.) его элементов, добиться чего можно двумя способами:

  • с помощью выпиливания «седла» (запила) на стропиле (НЕ НА МАУЭРЛАТЕ!!! – это может ослабить его несущую способность) и последующего закрепления полученного узла с помощью скоб, проволоки и гвоздей;
  • монтаж стропил уголками с подшивным опорным бруском.

Первый метод используется наиболее часто. Гвозди в данном случае забиваются с боков, под углом друг к другу, и скрещиваются уже внутри мауэрлата. Далее вбивается третий гвоздь – вертикально, создавая тем самым максимально жесткий узел крепления.

Второй же вариант предполагает, что сопряжение осуществляется с помощью опорного бруска, размером до 1-го метра, в который стропило жестко упирается по линии давления. Фиксация узла в данном случае выполняется с помощью металлических уголков, позволяющих избежать поперечного смещения.

Кстати, оба описанных только что метода жесткого сопряжения мауэрлата и стропил страхуются еще дополнительным соединением последних со стеной с помощью анкеров либо проволоки-катанки.

Скользящее сопряжение.

Скользящее сопряжение, оно же — шарнирное с двумя степенями свободы, образуется путем применения крепежа, создающего возможность для свободного (относительно) движения одного из его элементов. В нашем случае этим элементом выступают стропила.

Выделяют сразу три варианта крепления при скользящем сопряжении:

  • первый способ состоит в соединении стропил и мауэрлата при помощи особого металлического крепежа — «салазки»;
  • второй способ – это способ, при котором делается выпуск стропил за стену, с единичным креплением — специальными крепежными пластинами:
  • третий способ предполагает выполнение запилов на стропилах и укладку ими последних на мауэрлат.

В последнем случае крепление производится с помощью двух гвоздей с боков наискосок в направлении друг друга. Также можно сделать подобное крепление с помощью только одного гвоздя: он забивается в тело мауэрлата через стропило вертикально сверху вниз.

К слову, вместо гвоздей можно использовать пластины из металла с отверстиями, а еще соединять стропила с мауэрлатом скобой.

В основном скользящее сопряжение чаще всего используют при возведении деревянных домов. Ведь со временем происходит их усадка, а значит — и искажение геометрии строения. Следовательно, если в таком случае использовать жесткое крепление, в конечном счете, это может привести к разрушению стен, а нежесткое сопряжение позволяет кровле постепенно подстраиваться под усадку дома, сохраняя его красоту и надежность.

Рекомендую прочитать:

Отзывы о Септик Танк.

Электричество на даче своими руками.

Технология постройки пиролизной печи своими руками.

Можно ли заливать фундамент частями?

Каким должно быть основание для стропильной системы?

Независимо от наличия или отсутствия мауэрлата придется использовать максимально прочную и стабильную опору. При отсутствии подпорки для балок допускается формирование стропильных ферм исключительно по висячей схеме. Проще всего выглядит классическая подпорка, в которую входят:

  • затяжка;
  • подкосы;
  • 1 подбалка.

Затяжной узел должен быть расположен посередине. Эти подвесные комплексы востребованы при большой величине пролета. Спаренная подпорка, кроме тех же элементов, включает еще и ригель, оказывающийся распоркой, вставленной в промежутки досок. Изредка применяется тройная подпорка, в которой есть 3 простые или 1 двойная и 1 одинарная система. Такое решение уже достаточно сложное, и прибегать к нему надо только в крайнем случае, консультируясь с профессионалами.

Как крепить мауэрлат к керамзитобетонным блокам

Закрепить на газобетонной стене крюк для подвески тяжёлого предмета далеко не просто. Если в кирпичной стене сделать отверстие и закрутить любой крепёжный элемент, это будет надёжное крепление. Для газобетонного блока этот вариант не пройдёт. Для решения вопроса, как сделать крепление в газобетон, придумали анкера:. Химические анкера основаны на свойствах композитных материалов проникать в поры газобетонного блока, и затвердевать до каменного состояния.

Ниже приведена расширенная пошаговая инструкция по установке химических анкеров, так как именно это крепление вызывает наибольшее количество вопросов.

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат — это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой

Укладываем брусья мауэрлата и размечаем на них, где будут находиться крепления

Здесь важно расположить шпильки как можно ближе к точкам опор стропил. Количество шпилек для крепления можно рассчитать из параметров ожидаемых нагрузок, учитывая, что в среднем минимальное выдёргивающее усилие на химический анкер, установленный в газобетонном блоке, — кг

Осторожно, не нарушая положения брусьев, просверливаем в намеченных точках отверстия диаметром под шпильки или анкера. Просверлить надо так, что бы остались отметки на газобетонных блоках

Можно положить брусья на стену, разметить, снять, просверлить отверстия, потом опять положить и сделать отметки на блоках. Глубина отверстия в блоке играет очень важную роль. С помощью насоса с насадкой выдуваем остатки пыли. В целях экономии проведите предыдущие операции над всеми необходимыми отверстиями. Это поможет полностью использовать содержимое компонентов анкера и смесители.

Внимательно ознакомьтесь с инструкцией, прилагаемой к химическому анкеру.

Не правильное применение может привести к тому, что компоненты не смешаются и не произойдёт затвердевание. Определите сроки дальнейших работ по температуре. Иногда применяют совмещённые крепления.

В газобетонных блоках такой тандем выдерживает усилие до 1,5 тн, и может только разрушить блок или, если диаметр шпильки до 18 мм, порвать её.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
