Как сделать шатровую кровлю: конструкция стропильной системы, схема узлов и проект крыши – чертежи и расчет: Обзор

Кровельный пирог в разрезе

Конструкция является многослойной и включает как минимум:

  • стропильный каркас;
  • обрешетку;
  • контробрешетку;
  • гидроизоляционную прослойку;
  • само кровельное покрытие.

При таком исполнении крыша не защищена от тепловых потерь, при необходимости такой опции пирог усложняется, а именно – утепляется с обязательной защитой изоляционной прослойки от пара и механических воздействий изнутри и ветра с наружной стороны, и заложением нормативных вентиляционных зазоров.

Схема утепленного пирога включает:

  • Внутреннею обшивку, в идеале – из дышащих материалов, монтируемую как минимум с 1-2 см отступом от паробарьера.
  • Слой пароизоляционной пленки, закрепляемой с внутренней стороны стопил.
  • Легкий и дышащий утеплитель.
  • Обрешетку и контробрешетку.
  • Гидроизоляционный слой, укладываемый с отступом от утеплителя и не препятствующий выводу конденсата изнутри.
  • Кровельное покрытие. Из-за сложности раскроя крупных листов вальмовые крыши рекомендуют покрывать мелкоштучной черепицей или мягкой кровлей с простой фактурой, без стыкующихся узоров.

Отличия для частных домов и нежилых строений

К примеру, в домах с жилыми мансардами и используемым пространством утеплитель закладывается в пироге с соответствующими паро- и гидроизоляционными прослойками. В зданиях с нежилыми чердаками, наоборот, из-за сложной формы скатов выгоднее утеплять само перекрытие, а не крышу.

При этом утепленные вальмовые кровли обязательно вентилируются с поступлением воздуха через карнизные свесы и выводом через коньковый прогон.

Шатровая крыша своими руками фото, видео, особенности процесса

Возведение шатровой крыши лучше начать с малых архитектурных форм (к примеру, крыши гаража или открытой беседки). Прекрасный повод для изучения технологии строительства крыши и дальнейшего совершенствования навыков в работе.

Обустройство каркаса

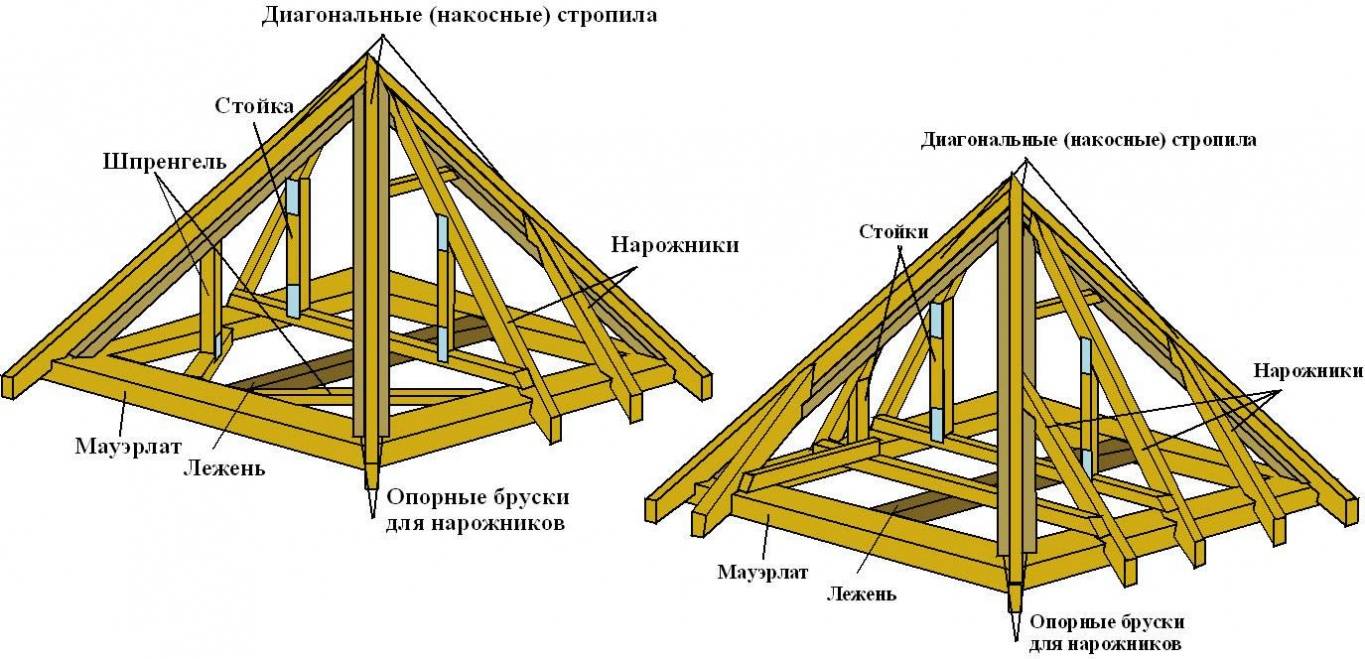

Каркас такой крыши отличается простой конструкцией и состоит из четырех диагональных стропил и восьми подкосов (на каждое стропило приходится по два подкоса).

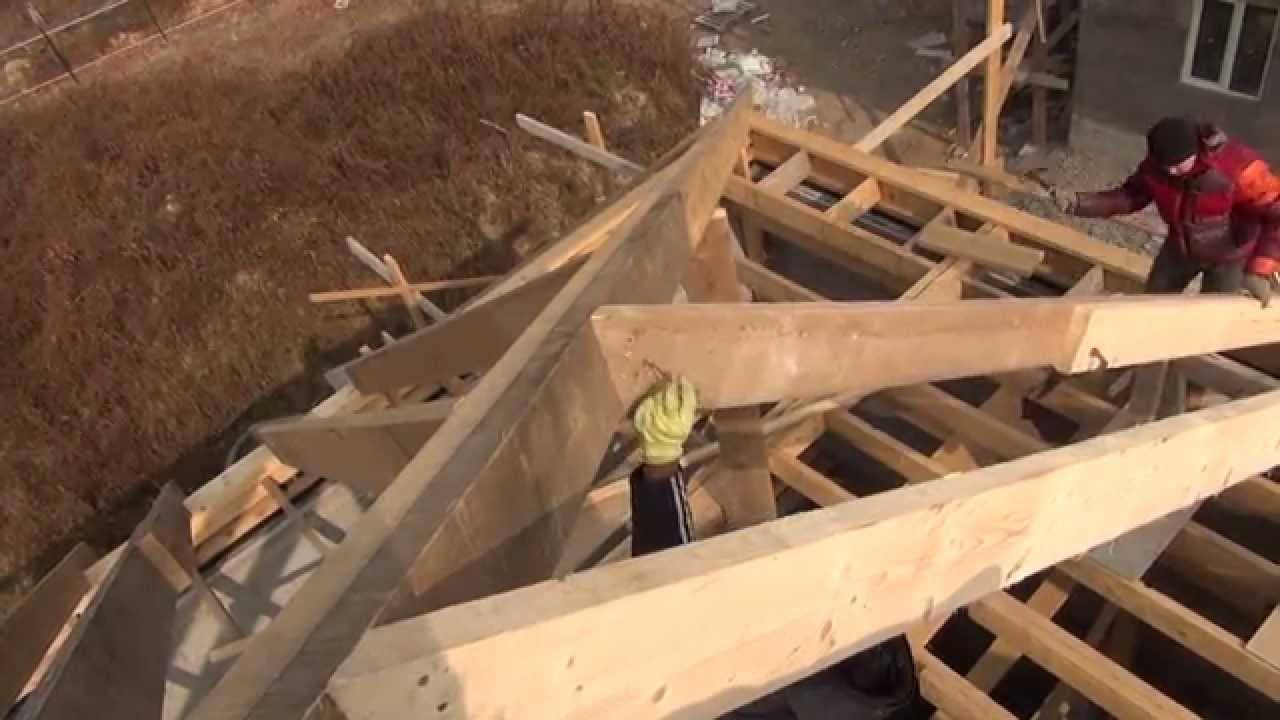

Монтаж крыши всегда начинается со строительства каркаса

Важно понимать, что для деревянных домов каркас опирается на верхние венцы, для домов из пенобетона и кирпичных домов – на мауэрлат

Установка опорных брусьев и мауэрлата

Для привязки мауэрлата советуем выполнить монтаж армопояса и закладных элементов. Для создания мауэрлата применяют деревянные брусья, которые закрепляются между собой прямым замком по всему периметру.

Способы крепления мауэрлата:

используя стропильные шпильки;

с применением стальной проволоки;

с помощью анкерных болтов.

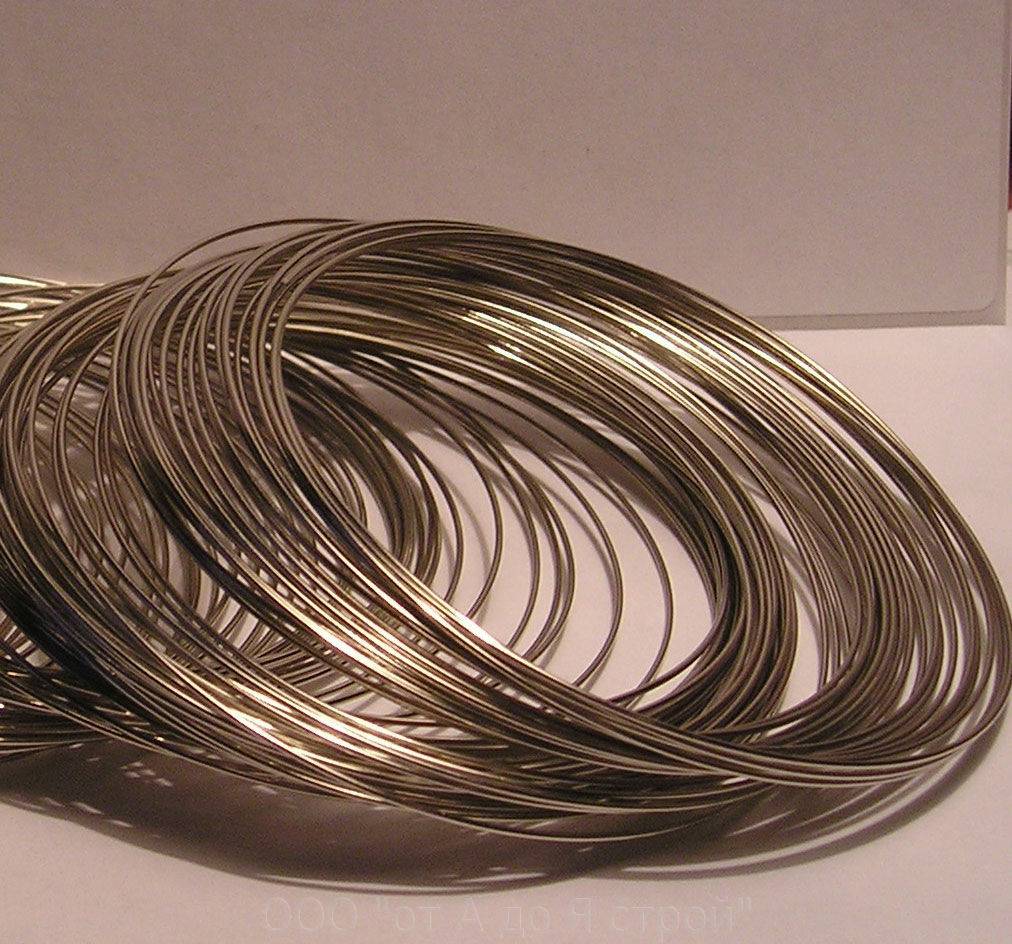

Крепление мауэрлата с использованием проволоки выполняют путем закладки проволоки из стали на расстоянии 20-30 мм. Как только кладка высохнет, проволокой обвивают брус, после чего закрепляют ее концы.

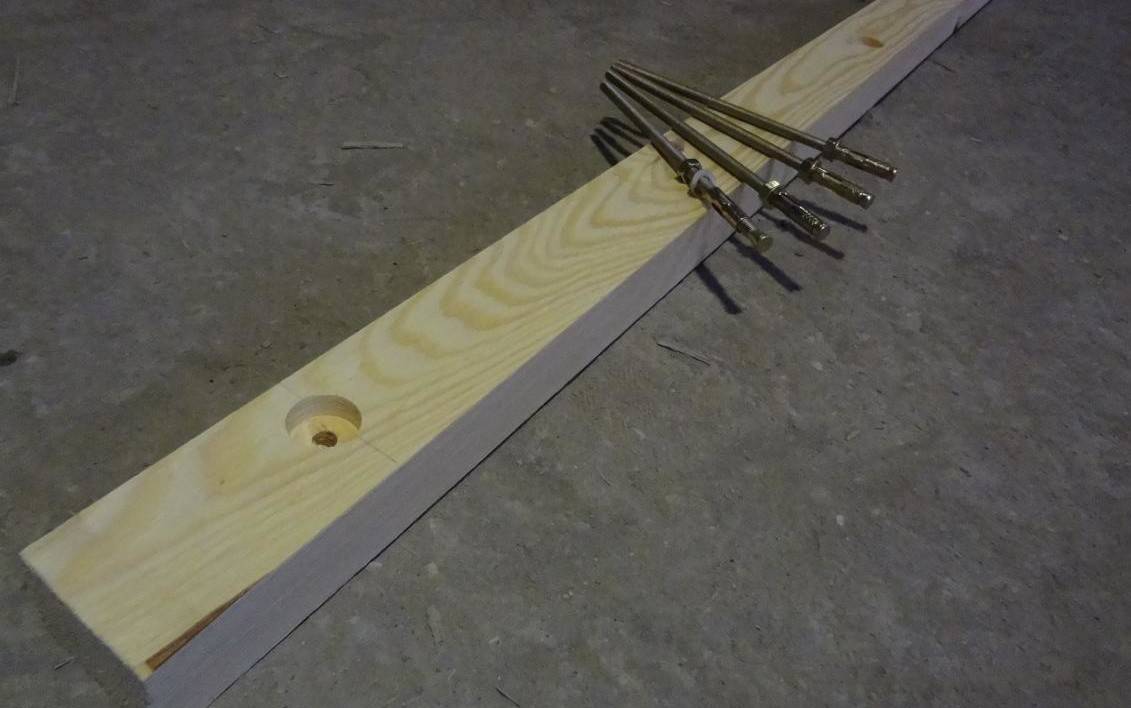

Шпильки для крепления стропил имеют Г-образную форму и глубину погружения в бетонную подушку до 450 мм. Мауэрлат размещают и просверливают отверстия для установки шпилек. Далее шпильки устанавливают по месту, после чего закручивают гайкой.

Независимо от того, какой способ крепления мауэрлата Вы выбрали, нужно предусмотреть гидроизоляционный слой. Перед введением шпилек материал гидроизоляции прокалывают. После заливки бетоном нужно рассчитать резьбу шпилек, пока бетон не успел застыть.

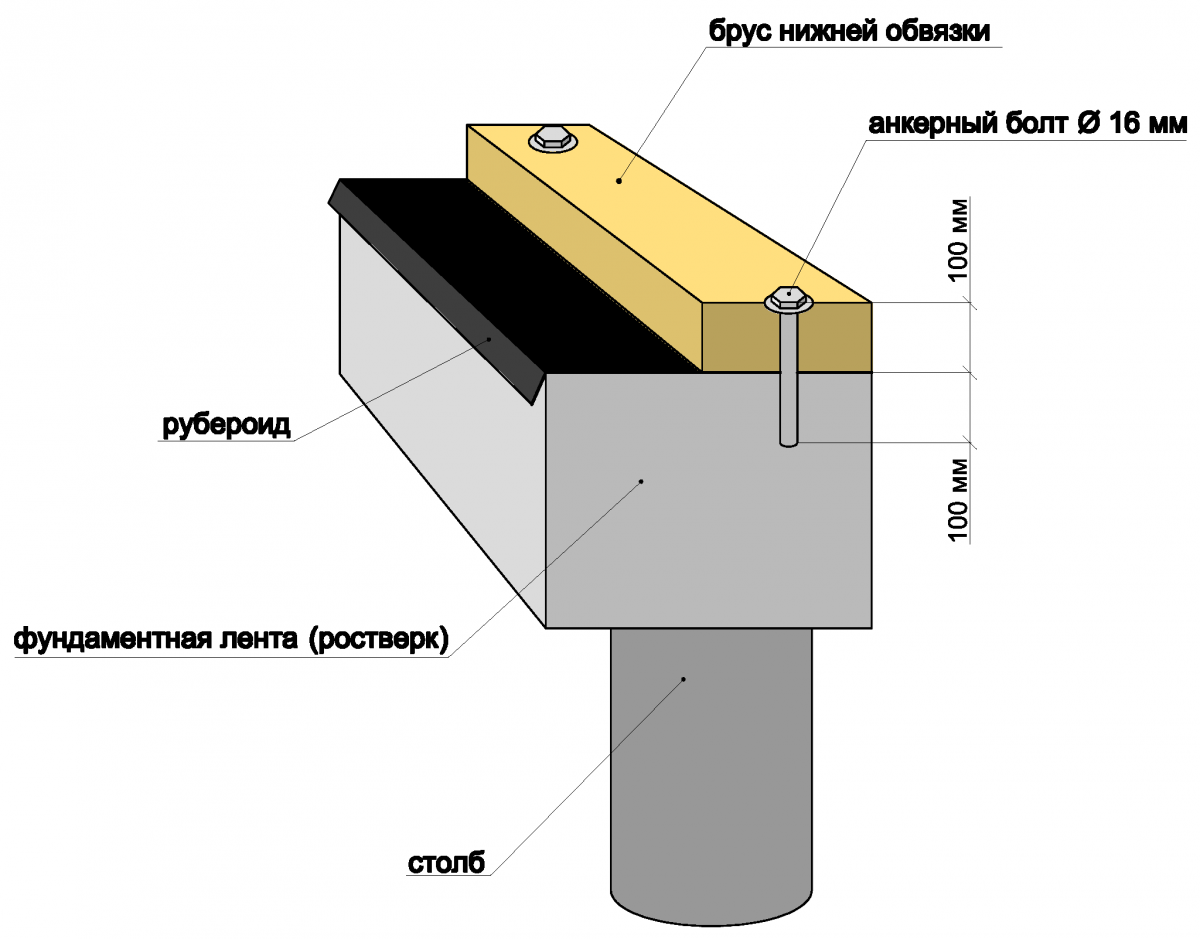

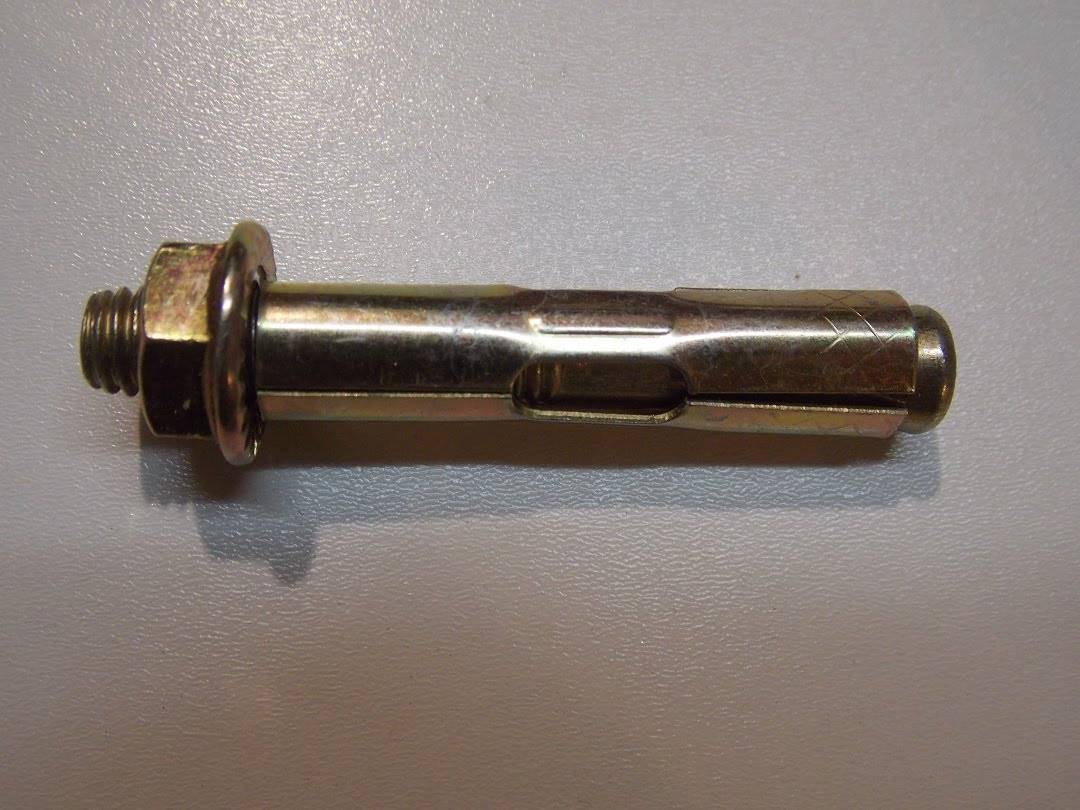

Крепление мауэрлата на анкерные болты выполняют прямо в армопояс перед заливкой. Чтобы произвести разметку отверстий под анкерные болты, нужно подготовить доску и разметить на ней места установки. Далее доску прикладывают к грани мауэрлата и согласно разметке высверливают отверстия. Мауэрлат после подготовки надевают на болты, подкладывают шайбу, затем закручивают гайку.

Обустройство стропильной системы

Произведя выравнивание мауэрлата по периметру крыши, можно приступать к монтажу стропильной системы, а именно диагональных стропил, находящихся по диагоналям шатровой крыши. При этом учтите, что основная нагрузка системы приходится как раз на диагональные стропила. Диагональные балки отличаются значительной длиной и существенным весом.

Их установка производится по расчетной безраспорной или распорной схеме, по которой стропильная нога балки может упираться в балку или мауэрлат. Угол наклона стропил может быть до 23°. Вторая пара стропил устанавливается точно таким же способом. После установки диагональных стропил к ним примыкают по 2 коротких подкоса.

Полезные советы при возведении шатровой крыши

Согласно выбранному проекту, все операции при строительстве шатровой крыши – строительство обрешетки, устройство ендовы, обрамление проемов и труб производят при установке стропильной системы. Точное соблюдение технологии строительства обеспечат прекрасный результат.

Какой крепеж выбрать для строительства шатровой крыши

Выбору крепежа для строительства крыши нужно уделить особое внимание

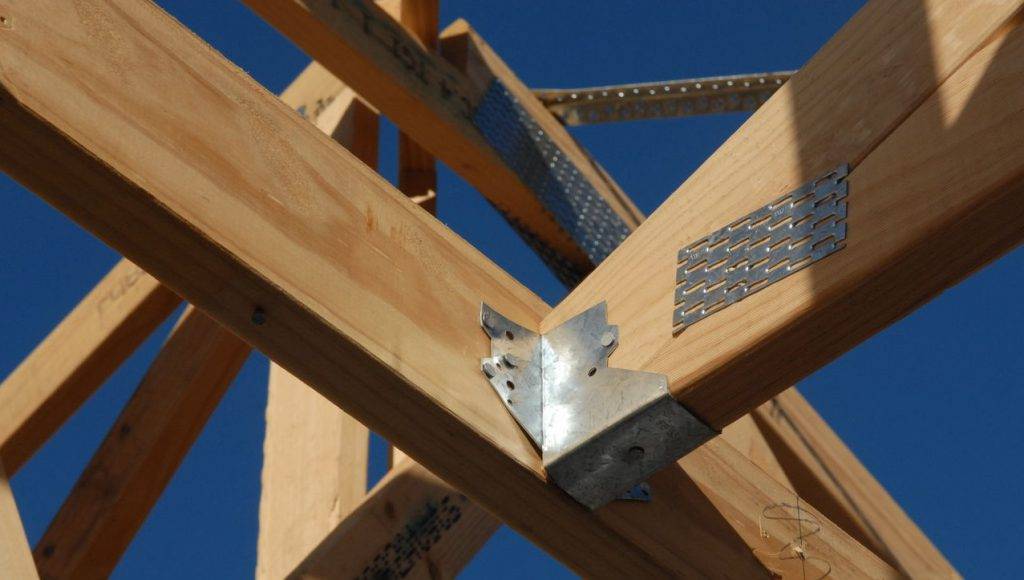

Чтобы соединить все компоненты стропильной системы, нужно задействовать такой металлический крепеж:

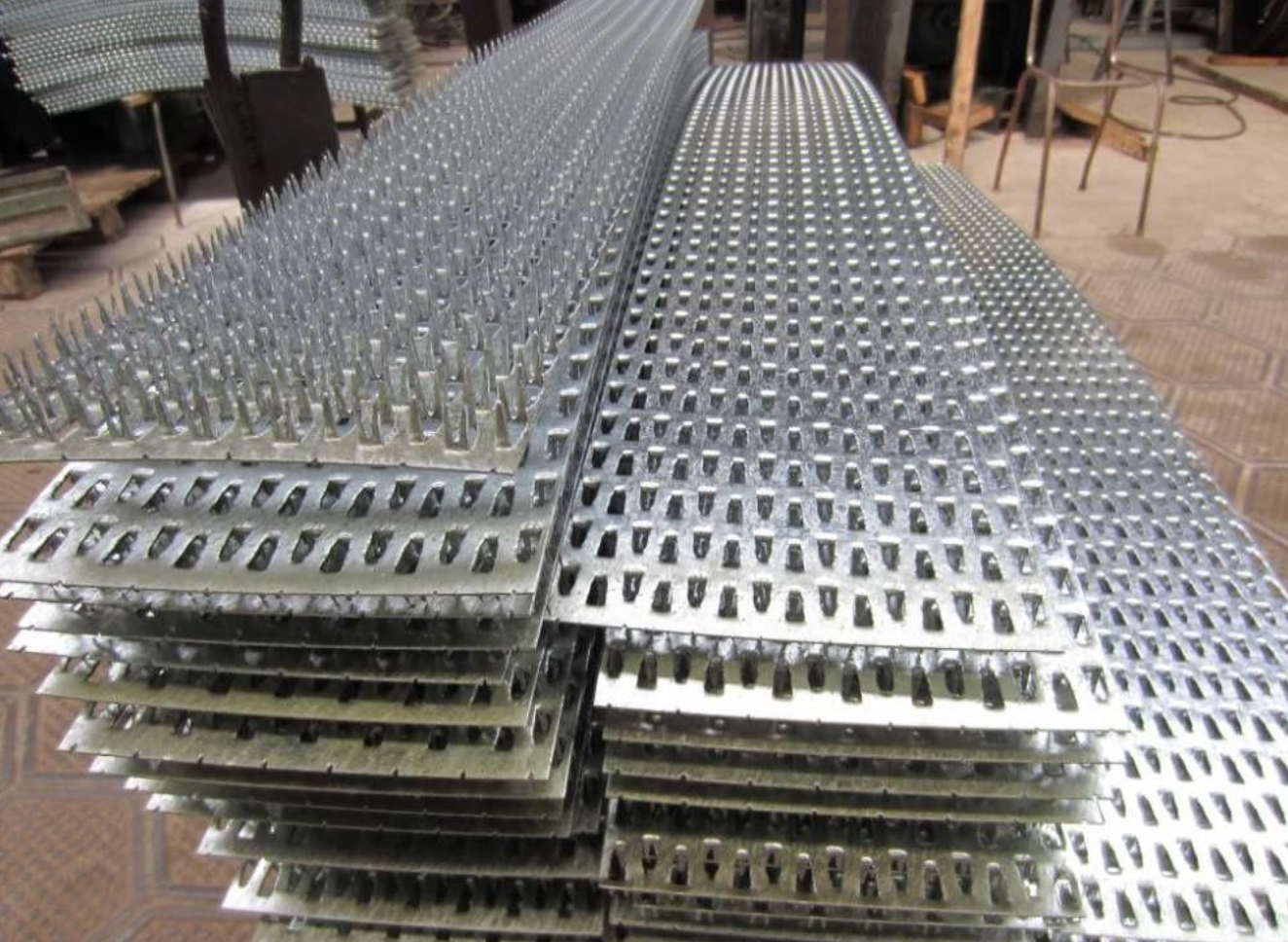

перфорированные гвоздевые и зубчатые пластины;

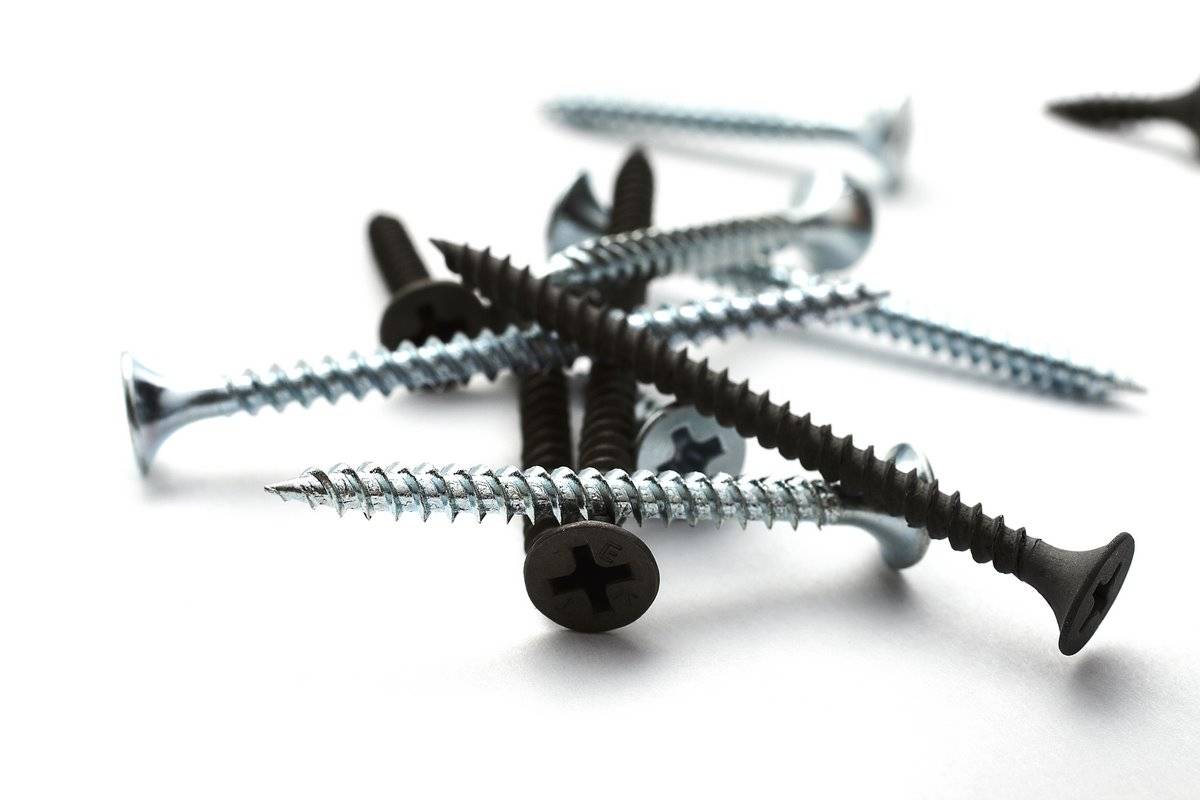

хомуты, скобы, гвозди и шурупы;

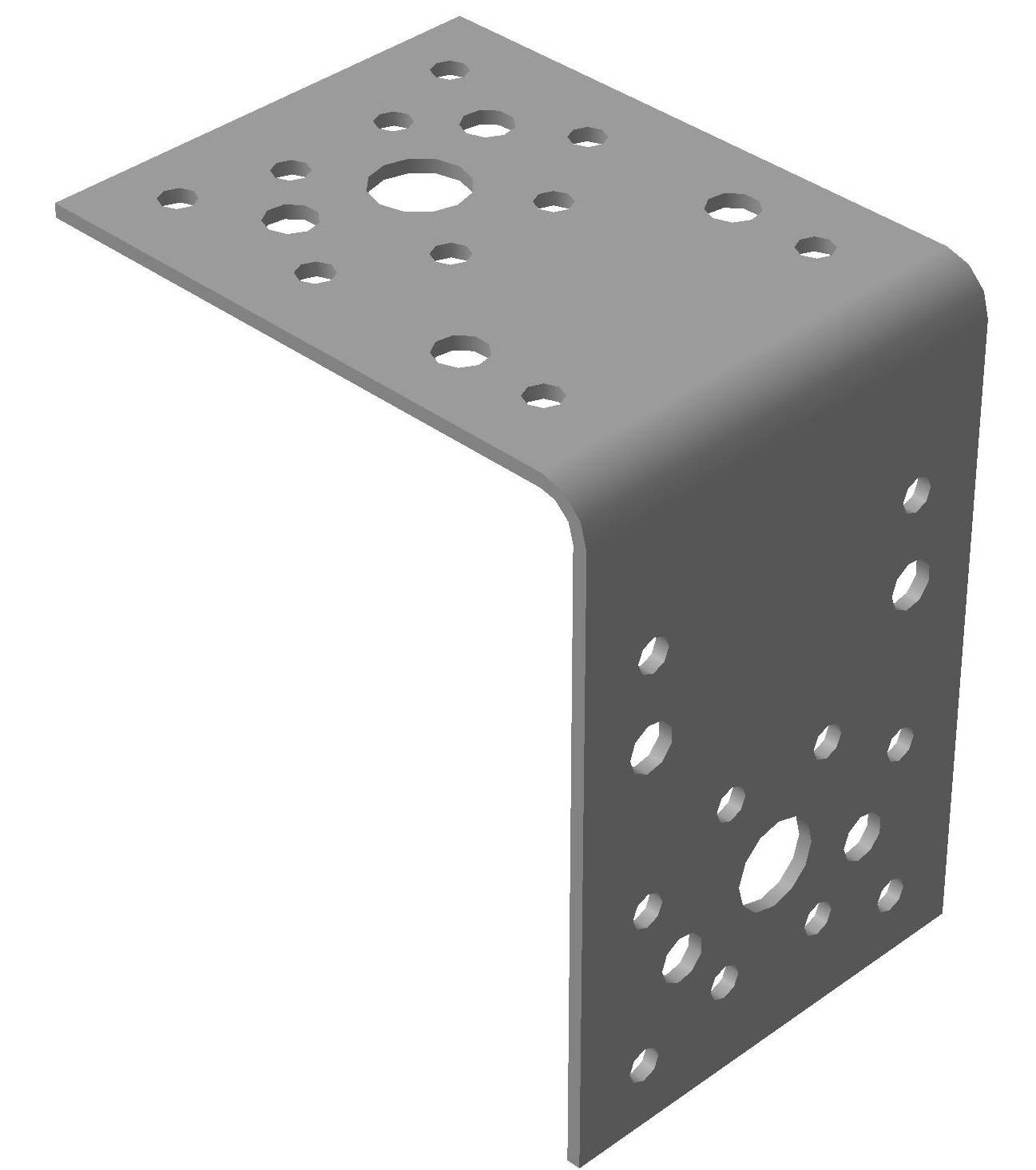

перфорированные стальные уголки;

ползунки и салазки для крепления стропил.

Более того, могут понадобиться деревянные изделия:

  • пластины и нагели;
  • накладки при шиповом соединении;
  • треугольные бруски.

Крепеж лучше выбирать высокого качества, потому что шатровая крыша стропильной системы должна иметь высокую прочность.

Возможно Вам будет также интерестно:

  • выравнивание мауэрлата
  • Г-образная форма
  • гвозди
  • деревянные брусья
  • диагональные балки
  • заливка бетона
  • крепление мауэрлата
  • материал гидроизоляции
  • металлический крепеж
  • монтаж стропильной системы
  • накладки при шиповом соединении
  • обустройство стропильной системы
  • перфорированные гвоздевые пластины
  • пласти накосной стропилы
  • пластины и нагели
  • проволока из стали
  • скобы
  • способ крепления мауэрлата
  • строительство шатровой крыши
  • стропильная нога балки
  • треугольные бруски
  • угол наклона стропил
  • уложить на ребре
  • установка опорных брусьев
  • установка шпилек
  • хомуты
  • шатровая крыша
  • шпильки для крепления

Установка пароизоляции, обрешетки и гидроизоляции

Существует два способа монтажа обрешетки: для твердого и мягкого кровельного покрытия. В первом случае допускается делать небольшой зазор между досками, а во втором — применяются листы ДСП, поскольку материал для покрытия крыши будет наплавляемым. По стандарту толщина досок должна составлять 25 мм, а ширина — 150 мм. Но под обрешеткой предварительно устилается слой пароизоляции.

В качестве гидроизоляции можно выбрать специальную мембрану. Но также можно применить обычный рубероид. В первом случае материал качественнее, а срок службы — выше. Есть разные варианты: дышащие, утепляющие и другие. Гидроизоляционный слой закрепляется при помощи степлера и укладывается внахлест на 10 см. Внизу обязательно надо оставить выпуск на 15 см.

Для предотвращения конденсата изнутри крыши применяют специальные пленки, которые продаются в любом строительном магазине. Например, можно использовать полиэтилен, специальные мембраны или пропиленовое покрытие. При помощи степлера производится закрепление. Устанавливается обрешетка, а ячейки заполняются утеплительным материалом — пенопластом или минеральной ватой.

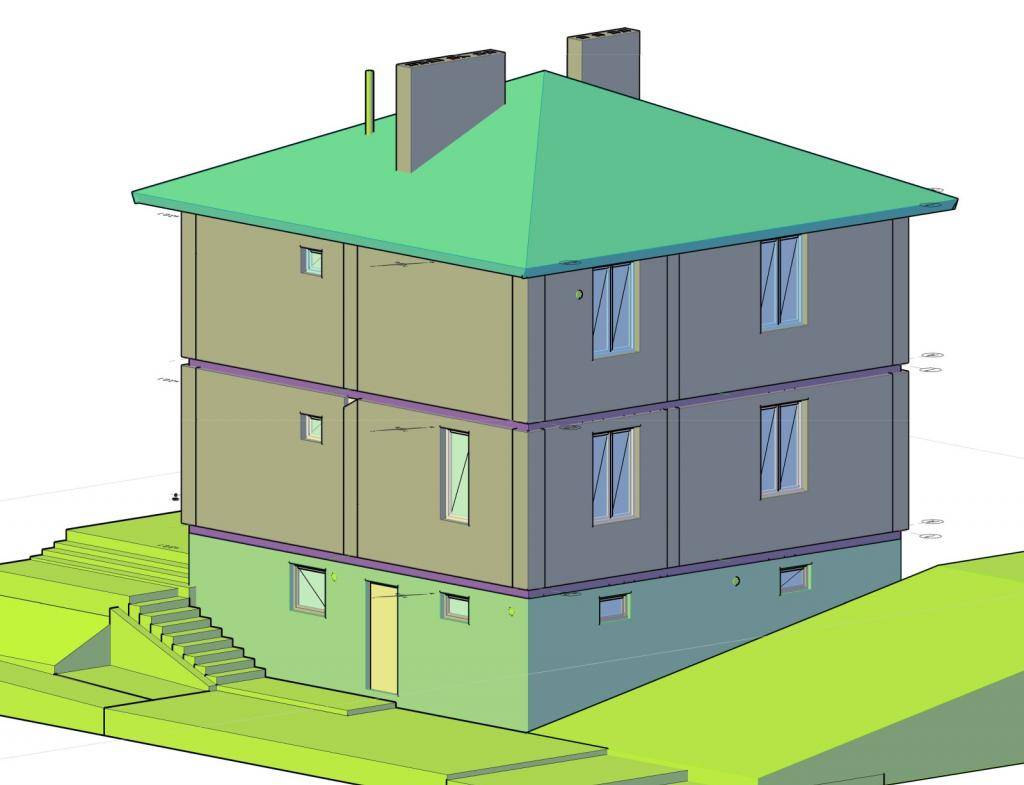

Шатровая крыша – чертеж

Основная схема кровли дома рассчитывается несколькими методами. Для построения шатровой крыши – понадобятся система и таблица Пифагора по расчету треугольников и трапеций. Действия по расчету скатных и вальмовых площадей не составляет большого труда. Прежде чем рассчитать площади крыши, необходимо учесть ряд нюансов. Сложность может вызвать расчет расположения накосных и рядовых стропил. Такая процедура может отнять много времени. Но для предварительного этапа по устройству кровли – это рабочий момент. Главное произвести верные расчеты, чтобы потом не докупать дополнительный материал или не перестраивать заново шатер.

Итак, начинаем строительство. Первым делом необходимо осуществить сборку каркаса. После этого можно крепить кровлю. Устройство стропильной системы – отнюдь не легкое занятие. Поэтому в нашей статье будет дана поэтапная инструкция по созданию каркаса. Мы расскажем, как осуществить крепление кровли и как рассчитать тот или иной элемент стропильной системы. В результате, шатровая крыша вашего загородного коттеджа приобретет эстетический вид.

Преимущества

Шатровая крыша достаточно сложна в проектировании и трудоемка в монтаже, но, посмотрев на окружающие дома, можно увидеть, что она весьма популярна. Использование в проектах конструкции шатровой крыши дизайнеры объясняют ее преимуществами:

  1. Превосходные аэродинамические свойства, позволяющие шатровой крыше противостоять шквалистым и даже ураганным порывам ветра, без опасения срывания кровельного материала и обрушения чердака.
  2. Конструкция шатровой крыши с ее крутыми скатами позволяет забыть о таком малоприятном, рутинном мероприятии, как очистка кровли от снега.
  3. Шатровая крыша оставляет возможность обустройства просторного, жилого мансардного помещения. Однако ввиду отсутствия фронтонов, придется устанавливать дорогостоящие мансардные окна, которые монтируются прямо на скат.
  4. Оригинальный дизайн выделяет дома с шатровой четырехскатной крышей из рядов однотипных проектов с двухскатной треугольной кровлей.

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

  3. Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

  1. Болгарку.
  2. Пилу ручную и бензиновую.
  3. Электролобзик.
  4. Молоток.
  5. Рубанок.
  6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Особенности вальмовой конструкции

Особенности вальмовой конструкции

Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.

Конструкция кровельной системы такова, что скаты не перекрывают площадь дома по длине и оставшееся свободное место заполняется двумя короткими вальмами.

Устройство вальмовой крыши

При самостоятельном составлении схемы вальмовой кровельной конструкции вам нужно будет использовать разметочную рейку и таблицы Пифагора.

Расчет материалов для вальмовой крыши

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

Устанавливают подконьковые стойки

Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами

А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.

Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.

Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.

Последовательность сборки

Монтаж стропильного каркаса шатровой крыши выполняют поэтапно:

  1. Укладка мауэрлата и лежней.
  2. Перекрытие.
  3. Подготовка стропил и нарожников.
  4. Монтаж стропильного каркаса.

Укладка мауэрлата и лежней

Мауэрлат – это деревянный обвязочный брус. Их укладывают по верхнему периметру внешних стен дома. Для этого берут брус сечением 100 х 100 мм или два бруса 100 х 50 мм либо используют пиломатериал другого профиля с расчётным сечением. Квадратная или многоугольная деревянная рама воспринимает нагрузку в углах от накосных стропил и по периметру от нарожников.

Если по проекту коньковый узел опирают на стойку, то под неё укладывают лежень на внутреннюю стену. Лежень – балка того же сечения, что и мауэрлат. В результате нагрузка от кровли будет равномерно «растекаться» по всему периметру внешних стен.

Перекрытие

Подкровельную площадку формируют из железобетонных плит перекрытия или укладывают деревянные балки с последующей обшивкой досками снизу. Плиты изготавливают стандартных размеров. Из 3-х, 6-ти и 12-ти метровых изделий для перекрытий шатровых крыш в основном выбирают 6-ти метровые панели. При таком варианте коньковый узел опирают на стойку перекрытия.

Деревянное перекрытие устраивают из уложенных балок на противоположные стены дома. Их связывают поперечными ригелями. Снизу конструкцию подшивают листовым материалом таким, как: OSB, ДСП, ДВП или фанерой.

Подготовка несущих элементов

Главная задача состоит в том, чтобы подготовить контактные поверхности балок для получения плотных примыканий деталей в узлах системы. Чтобы качественно выполнить боковые, вертикальные и пяточные срезы на концах нарожников (см. выше главу «Нюансы установки нарожников»), изготавливают шаблоны.

Монтаж каркаса

Поступают следующим образом:

  • Для формирования конькового узла устанавливают временную опору;
  • На верхний конец стойки опирают диагональные стропила и соединяют их в единый узел. В некоторых случаях соединение осуществляют опиранием на венец.
  • К накосным стропилам и мауэрлату крепят нарожники.
  • Устанавливают шпренгели, подкосы и стойки.

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Необходимые расчеты

Прежде чем отправляться в магазин за требуемыми материалами, ознакомьтесь с порядком выполнения расчетов и составьте проект кровли, подходящий конкретно для вашего случая.

Основные сведения


Шатровая крыша для беседки

Традиционно в состав рассматриваемой крыши входит 4 наклонных ската.

Если основание конструкции имеет форму правильного квадрата, площадь конструкции рассчитывается путем умножения площади одного кровельного ската на 4.


Каркас шатровой крыши

Однако если основание системы имеет вид прямоугольника, то для начала надо определить суммарное значение площадей двух разных прямоугольников, а затем увеличить полученное число в два раза.

Для установления площади кровельного ската, представляющего собой равнобедренный треугольник, необходимо умножить длину основания фигуры на значение ее высоты, а затем увеличить полученное число в два раза.

При выполнении расчетов вам нужно узнать значение площади карнизных свесов, имеющих форму равнобедренных трапеций. Этот расчет выполняется путем умножения высоты фигуры ровно на 50% значения суммы длин оснований трапециевидной фигуры.

Расчет шатровой кровельной системы может выполняться двумя способами. Первый предполагает расчет с использованием значения высоты конька и длины основания кровельной конструкции. В соответствии со вторым методом расчета необходимо учитывать значение длины диагонального стропильного элемента, а также длину периметра основы.

Помимо этого, в процессе расчета необходимо обязательно обращать внимание на параметры разнообразных дополнительных компонентов, входящих в состав кровельной конструкции. К числу таких элементов относятся:

  • диагональные стропильные ноги;
  • лежни;
  • опорные брусья;
  • стойки;
  • мауэрлат и пр.

Пример выполнения расчета


Угол наклона и длина стропил

Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий. Исходные данные:

  • габариты дома – 6х6 м;
  • длина диагонального стропила – 521 см;
  • высота конька – 297 см;
  • наклон кровельных скатов – 35 градусов;
  • ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м2.

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м2.

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.


Четырехскатная крыша (шатровая)

В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м2.

Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м2.

Способы и этапы монтажа

При сборке каркаса выполняются следующие работы:

  1. Выполняются работы по подготовке основания и фиксации опорного бруса по периметру дома. Соответствующие анкеры или штыри закладываются в верхней части или армопоясе еще на этапе их заложения, между древесиной и другими материалами всегда размещается как минимум 2 слоя гидроизоляции.
  2. На несущие перегородки укладывается лежень (при наличии).
  3. С помощью лазерного уровня и отвесов фиксируются вертикальные стойки.
  4. Поверх монтируется коньковый прогон.
  5. Каркас обшивается рядовыми стропилами, выпиленными по проверенному шаблону.
  6. Проводится тщательная проверка уровня и размеров элементов, при необходимости – с их подгонкой.
  7. Диагональные стропила выпиливаются по другому шаблону с запилом в верхней части от 45 °.
  8. Выполняется крепление нарожников.
  9. Формируется плоскость карнизного свеса, при необходимости – с наращиванием стропил и нарожников кобылками.
  10. Конструкция укрепляется подкосами, шпренгельными фермами и другими элементами.

На нашем сайте есть подробные публикации о строительстве четырехскатной кровли своими руками, в том числе, для дома с мансардой и беседки.

Диагональные стропила

Большинство специалистов рекомендуют не искать достаточно толстый цельный брус, а делать их сдвоенными с целью улучшения показателей прочности на изгиб.

Это же относится к длине элементов – качественные доски нужной длины обходятся в разы дороже срощенных пиломатериалов с сечением в 50 мм.

Две цельные доски просто сшиваются гвоздями нужной длины, забиваемыми в шахматном порядке с шагом не более 50 см. Сращивание пиломатериалов выполняется с помощью квадратных вставок-вкладышей и гвоздей, забиваемых 2-3 рядами.

Опирание диагональных ног

С привязкой накосных стропил к мауэрату как правило проблем не возникает, элемент просто подрубается по горизонтали и фиксируется гвоздями и/или уголками. С верхней точкой сложнее, малейшие ошибки при подрезке приводят к перекосам или расхождению.

Способ крепления выбирается исходя из типа каркаса:

  • При шатровом исполнении стропила рекомендуют крепить к заранее вырезанному из цельного бруска восьмиугольнику.
  • В системах с одним коньковым прогоном диагональные ноги опираются на консоли с 10-15 см запасом и последующей подрезкой излишков.
  • При изготовлении стропил из бруса и каркаса с двумя коньками узел усиливается прибоиной.

Как крепить нарожники и полуноги?

Укороченные стропила короткой части трапециевидных скатов (полуноги) и вальмовые нарожники фиксируются разными способами:

  • гвоздями с длиной 82 мм (по 2-3 шт. на каждую точку крепления);
  • тоже, после вырезания выемки с глубиной не более половины сечения нарожников;
  • гвоздями с дополнительным укреплением деревянным брусом с сечением 50×50 мм.

Первый способ признан самым быстрым и простым, второй – сложным в исполнении, но максимально надежным, последний – оптимальным по затраченным усилиям и результату.

Способы крепления нижних концов стропил

Нижние концы ног фиксируются:

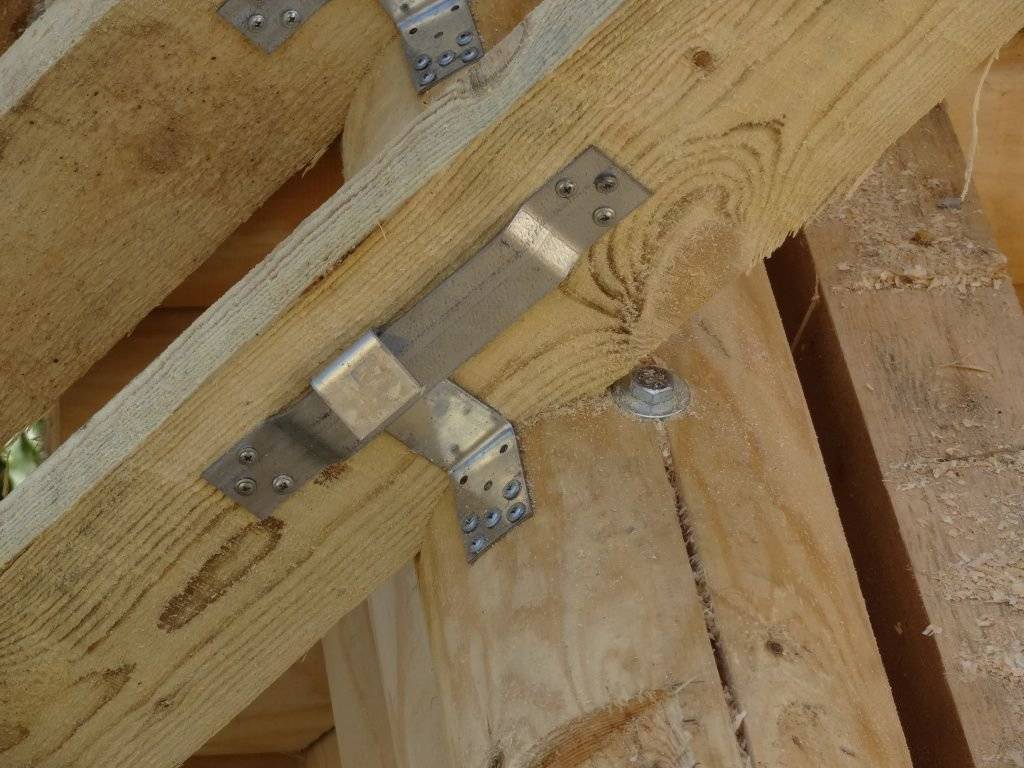

  • Скользяще, с помощью уголков и пластин, независящих друг от друга и остающихся слегка подвижными.

    Такой способ позволяет свести к минимуму распорные нагрузки, но обходится дороже из-за большого числа крепежей.

  • Жестко, с вырезом выемок (рекомендуется при планировании длинного свеса) или с закладкой подшивного бруска. Второй вариант признан самым простым и надежным, но компенсировать нагрузки легким смещением такая система не будет.

Как сделать силовой каркас?

Стропильной системе уделяется особое внимание: все несущие конструкции по возможности имеют одинаковое сечение и надежно фиксируются. Основные сложности возникают при соединении стропил в центре, вне зависимости от назначения крыши способ обустройства этого узла выбирается заранее

Мауэрлат и лежень

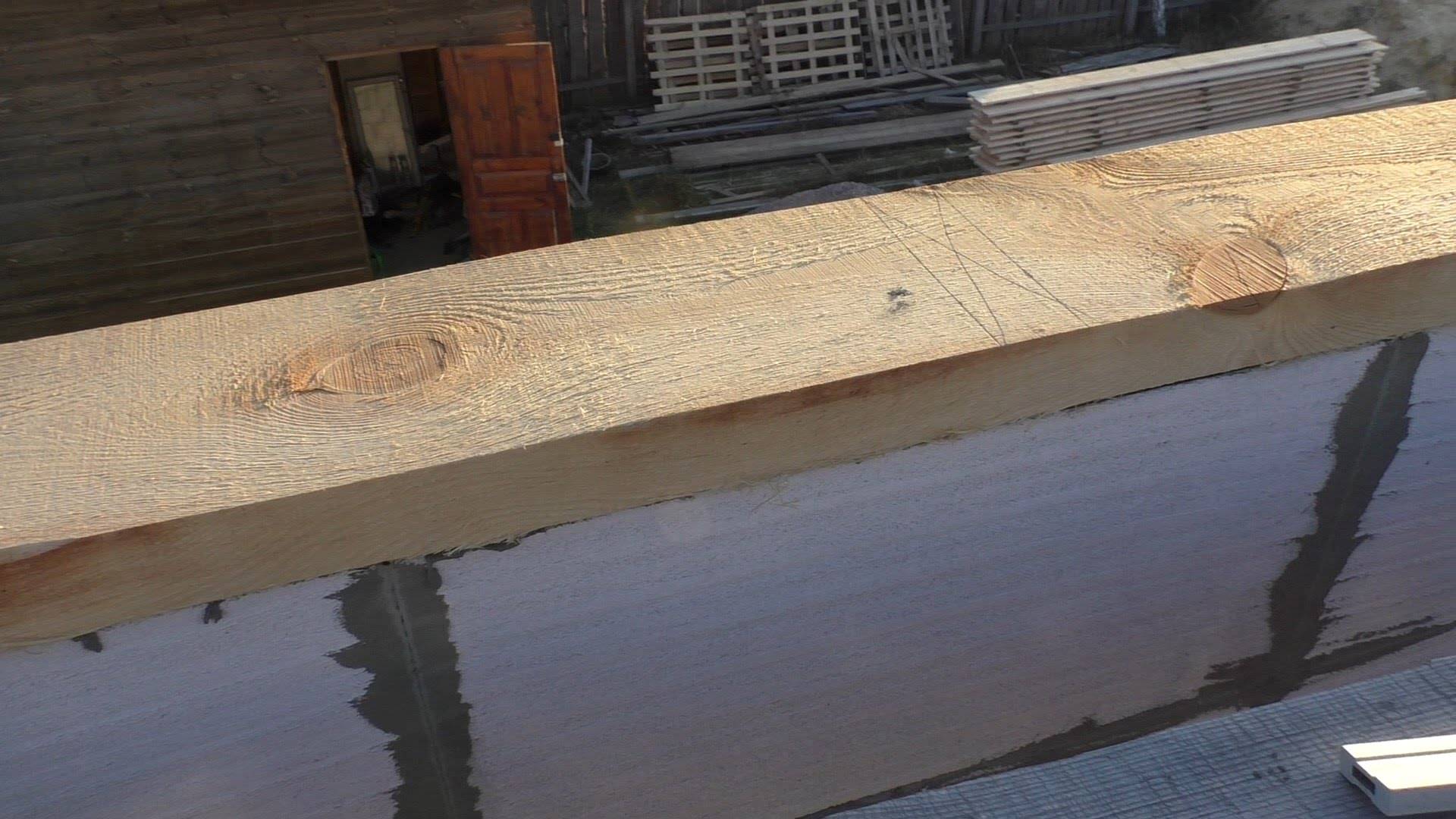

Функции мауэрлата выполняет цельный брус (в жилых домах – с сечением не менее 150 мм), по возможности квадратный, закрепляемый у наружной стороны несущих стен по всему периметру дома. В домах со стенами из пористых или малопрочных материалов под мауэрлатом дополнительно закладывается ж/б армопояс, в деревянных срубах основанием каркаса может быть верхний венец.

В ходе крепления мауэрлата выполняется 3 обязательных требования:

  • Брус укладывается после проверки уровня стен и исключения любых дефектов основания.
  • Деревянный брус и другие материалы разделяются гидроизоляционной отсечкой (2 слоями рубероида или мембран, толстым слоем обмазочной мастики).
  • Элемент привязывается к стенам сквозными шпильками или анкерами с шагом не реже 80-90 см. Арматура для крепления закладывается в стенах заранее, одновременно с верхними рядами.

Схожим образом на внутренних перегородках закрепляется лежень – горизонтальный брус, удерживающий центральную опору в системах с наслонными стропилами.

Установка опоры и вальмовых стропипьных ног

Центральная опора также закладывается из цельного бруса с сечением от 150 мм и фиксируется металлическими уголками. Лучшую устойчивость имеют конструкции, укрепленные дополнительными подпорками в нижней части, но такое исполнение не всегда возможно.

Вальмовые стропильные ноги выпиливаются по единому шаблону из доски с толщиной от 50 мм и крепятся к внешним сторонам мауэрлата. Усилить каркас помогают скобы или деревянные бруски-упоры по бокам.

Как закрепить диагональные стропилины?

Диагональные стропила крепятся схожим образом – с закреплением на внешней стороне угла и с упором на вертикальную стойку в верхней точке. В ряде случаев их приходится наращивать или сдваивать (в этом случае сечение вальмовых стропил также закладывают с запасом), при расстоянии между стенами более 9 м угловые стропила усиливаются подкосами или доп.опорами, закрепляемыми под углом в 45°.

Вершина кровельной системы

В системах с наслонным типом стропила просто крепятся к опорному вертикальному брусу, с помощью П-образных перфорированных пластин или длинных гвоздей, при необходимости усиливаясь ригелями. В висячих — работы усложняются – правильно свести в центре 8 стропильных ног могут только специалисты.

Способы обустройства узла бывают разными, включая:

  • Подрезку верхушек стропил под углом и крепление гвоздями.
  • То же, с попарной связкой противоположных стропил ригелями (в особо крутых и габаритных крышах – дерево заменяется металлом).
  • Крепление к восьмиугольному или круглому бруску в центре.

Изготовление и монтаж нарожников

Укороченные стропила, формирующие плоскость скатов, крепятся к диагональным стропилам и мауэрлату. При неизменных общих требованиях (равномерный шаг, одинаковое сечение досок, использование качественной древесины) в отличие от других конструкций их рекомендуют смещать в разных скатах друг от друга. При отсутствии такой возможности нарожники укрепляются черепным бруском или уголками.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
