Какую мансардную крышу для дома выбрать? Двухскатную или четырехскатную своими руками: Обзор : Пошагово

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции

Также важно учесть толщину пола

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

  • мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
  • стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
  • балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
  • стропила — рейки, которые образуют главный контур крыши;
  • прогоны — горизонтальные опорные детали для стропил;
  • обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
  • кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Материал для изготовления стропильной системы

Стропила могут быть изготовлены из металла, железобетона или дерева. Каждый материал имеет свои достоинства и недостатки. Стропила из дерева являются экологически чистыми, они просты в работе, легко подгоняются под нужный размер. Но деревянные конструкции боятся излишков влаги и подвержены образованию на них плесени и грибка.

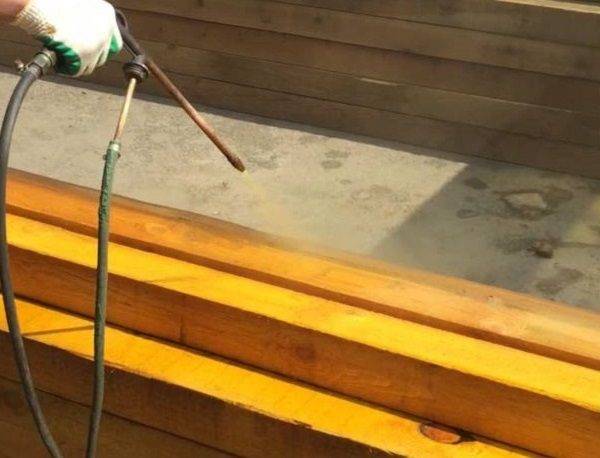

Обработка бруса антисептиком

Металлические и железобетонные конструкции можно такими составами не покрывать – грибок и плесень на них не появляются. За счет этого они считаются более надежными и прочными. Но главным недостатком является то, что при необходимости подогнать на месте их к нужным размерам будет сложно, а малейшая ошибка в расчетах может привести к тому, что кровля будет перекошенной. Также мастер, работающий с железобетонными или металлическими стропилами, может столкнуться и с другими сложностями – это большая масса изделий, которая вынуждает использовать спецтехнику даже для подъема элементов.

Виды мансардных крыш

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

Комбинированная крыша

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

ТипОписание

Одноуровневая при кровле с двумя скатами

В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы.

Одноуровневая при кровле ломаной

В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее.

Одноуровневая с консолями выносными

Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка.

Двухуровневая со смешанным типом опирания

Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

Фото мансардной крыши

Технология строительства каркаса двускатной крыши мансарды

Устройство стропильной системы мансардной крыши подбирается в зависимости от типа кровли, а также от разработанного проекта чердака. Самым простым вариантом является двускатная крыша.

Основными элементами стропильной системы двускатной мансардной крыши являются:

  • детали линейного типа (колонны, балки, стержневые системы);
  • элементы плоскостные (панели, плиты, настилы);
  • пространственные части (своды, оболочки, объемные элементы).

Благодаря применению современных стройматериалов и методик, монтаж каркаса под кровлю можно выполнить самостоятельно. Рабочий процесс по установке стропил мансардной крыши по-другому называют стропиловкой.

Вместо подробного чертежа достаточно нарисовать упрощенный эскиз каркаса крыши, где будут указаны все параметры, необходимые для установки и сборки стропил.

Совет: древесину перед началом всех работ следует высушить.

Сначала производится разметка и монтаж мауэрлата. Он фиксируется к стенам постройки.

Перед укладкой мауэрлата под ним прокладывается гидроизоляция

Дальше производится крепление конькового бруса и монтаж стропильных ног. Устанавливаются они, как правило, с шагом в 70 см. Для ровности делаются пометки карандашом на мауэрлате.

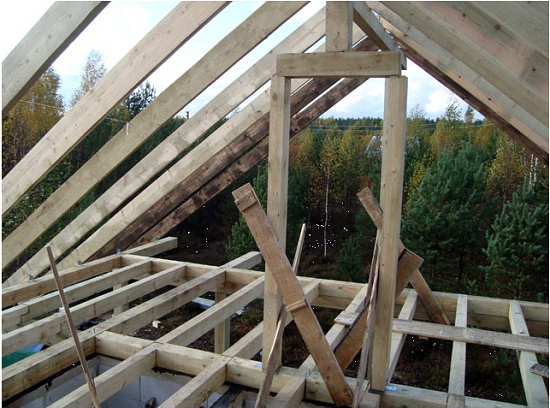

Монтаж деревянного каркаса

На конце стропильные ноги надрезают для того, чтобы устойчиво закрепить их на мауэрлате. Для крепления могут применяться гвозди, скобы, уголки.

Фиксация бруса к мауэрлату

В месте верхнего стыка стропил их концы также подрезают под углом. Далее выполняется их затяжка. Для этого используются небольшие доски, которые соединяются со стропилами при помощи гаек, гвоздей, шпилек. При необходимости устанавливаются подкосы и распорки.

Произведение затяжки на коньке

Важно: уделите особое внимание качеству крепления деталей, ведь от этого зависит устойчивость конструкции.

Далее поверху стропильных ног натягивается пароизоляционная пленка и устанавливается обрешетка.

Монтаж обрешетки

Хорошее пособие о стропильной системе мансардной крыши — видео: [su_youtube url=»https://www.youtube.com/watch?v=17lft-kzOjk»]

Местоположение дома на участке

В доме под вальмовой крышей все четыре стены равнозначны, входная группа может быть расположена с любой стороны. Вход же в здание с двухскатной крышей чаще располагают с торца, защищая его козырьком. При выборе местоположения дома на участке это соображение стоит учесть. Четырехскатная крыша обеспечит большее пространство для маневра, украшенный такой крышей дом может быть ориентирован как угодно и расположен в любом месте участка – и при этом он будет смотреться красиво и гармонично. С этим соображением удивительным образом связан и следующий фактор – климатические условия местности.

Необходимые материалы и инструменты

Материалы необходимые для строительства мансарды несколько варьируются в зависимости от проекта, который вы выберете и главное отличие – вид кровельного покрытия.

Наиболее традиционным материалом для стропильной системы мансардной крыши является дерево, хотя это не является правилом. В последнее время все чаще набирает обороты применение металлических балок и швеллеров для кровельного каркаса. Последний вариант потребует от вас наличия сварочного аппарата, болгарки или резака для обустройства скелета крыши, если вы решили строить мансарду своими руками.

Но есть определенный перечень, который необходим при строительстве любой мансарды:

  • брус;
  • доска не обрезная;
  • гвозди для монтажа и шиферные, если материал кровли выбран шифер;
  • гидробарьер;
  • утеплитель;
  • проволока для растяжек.

Отдельные виды работ в монтаже мансарды, требуют наличие электроинструмента. Но можно обойтись и без него, в таком случае устройство мансарды может затянуться несколько дольше.

Но основной набор инструментов, которые вам понадобятся, включает в себя нехитрый перечень в виде:

  • уровень и отвес;
  • молоток;
  • топор;
  • степлер строительный;
  • ножовка;
  • рулетка и карандаш.

Крыша мансарды своими руками

Такой вид крыши своими руками строится быстро и достаточно просто. При этом вы сможете существенно сэкономить на наемных рабочих, так как с устройством крыши сможете справиться с помощью нескольких помощников.

При этом жилая мансарда своими руками строится поэтапно, начиная со скелета:

  1. Укладываются балки, на которые впоследствии лягут стропила. Для реализации этого шага применяют брус 10х10 сантиметров, его укладывают на гидроизоляционный слой, в роли которого выступает рулонный материал из толя или рубероида.
  2. На уложенные несущие балки устанавливаются стойки, которые будут скелетом для удержания стен мансарды, их также выполняют из бруса 10х10 и выставляют строго по отвесу. Внутри такие стойки обшивают фанерой, а снаружи горбылем, пустоты заполняют утеплителем.
  3. Далее следует укладка верхнего слоя бруса аналогичного сечения.
  4. После окончания устройства несущих подстропильных рам переходят к монтажу мауэрлата, который представляет собой нижнюю балку,выступающую в роли опоры подстропильной ноги. Его выполняют из доски 40мм. Перед монтажом мауэрлат тщательно гидроизолируют рубероидом.
  5. Мауэрлат воспринимает основную ветровую нагрузку, поэтому требует дополнительного укрепления отожженной проволокой.
  6. Следующим этапом, который требует мансардная крыша дома своими руками– установка стропильных ног. Стропила делаются из доски шириной в 150 мм и толщиной 40 мм. Устанавливаются с шагом 100 см.
  7. Далее устанавливается коньковая балка, которая служит опорой для стропильных ног. Этот элемент скелета не является обязательным, если длина стропил не превышает 8 метров.
  8. Следующим шагом будет установка кобылок, который идентичен с установкой стропил.
  9. В местах, где проектом предусмотрены окна, стропила укрепляются дополнительными поперечными брусьями.

На этом этапе мансарда из бруса своими руками больше не требует дальнейших работ в обустройстве своего скелета. И остается только решить проблему как отделать мансарду своими руками.

Мансарда своими руками – схема внутренней отделки помещения

Для монтажа со стороны помещения лучше всего применять плитные материалы. Они проще монтируются, а также не подвержены сползанию. Для эффективной вентиляции пирога кровли оставляйте необходимые зазоры (читайте: “Как отделать мансарду внутри, возможные варианты”).

Этапы строительства мансарды, детальный видеоролик:

Основной этап в вопросе, как делать мансарду своими руками, в котором домашние мастера допускают прискорбные ошибки – утепление мансардной кровли. Такое помещение имеет гораздо больше точек холода в виде наружных стен. Именно поэтому даже малейшее отклонение от технологии является недопустимым.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки

Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Какими бывают крыши мансарды

Жилую мансарду можно устроить под кровлей разной конструкции, если под ней достаточно места, а угол наклона скатов позволяет сделать потолок нормальной высоты.

Рассмотрим, какой может быть крыша мансардного типа: варианты, как сделать комнату под ней максимально просторной и светлой.

Односкатная кровля вполне может быть мансардной, если одна из несущих стен поднята на достаточную высоту. Потолок в этом случае делают скошенным, а окна прорезают в основной стене или на фронтонах. Чаще всего этот вариант встречается в проектах гаражей, бань и небольших садовых домиков.

Загородный двухэтажный дом с односкатной мансардойИсточник mirstrojka.ru

Двухскатная кровля обычно устраивается, если под ней достаточно места для оборудования полноценной комнаты, поэтому перед тем как сделать мансарду с двухскатной крышей, нужно произвести тщательные замеры и выбрать оптимальный наклон скатов. Если же планируется переоборудование чердака уже построенного дома, не обойтись без расчета нагрузки, которую создадут материалы внутренних конструкций на фундамент и перекрытия. Форма помещения под такой крышей может быть прямоугольной или пятиугольной в поперечном сечении. В новых проектах с такой крышей несущие стены поднимают выше перекрытий на 90-150 см, чтобы кровельная конструкция не съедала полезную площадь. Но такой этаж называют полуторным, хотя его форма ничем не отличается от мансарды.

Такая форма позволяет увеличить полезную площадьИсточник stroisam2.ru

  • Ломаная кровля – самый популярный и часто встречающийся вариант. Именно её чаще всего проектируют для мансардных домов, так как эта конструкция позволяет сделать надстройку наиболее просторной без больших финансовых затрат и физических усилий. Окна устраивают в скатах и на фронтонах. Последние иногда заглубляют для устройства лоджий на освободившемся пространстве.
  • Четырехскатная вальмовая крыша – не самое лучшее решение для небольших домов, так как свободного пространства нормальной высоты под ней остается немного, а окна приходится делать только в скатах. А вот полувальма с небольшими торцевыми скатами и фронтоном в форме трапеции в этом отношении выигрывает.

Конструкция полувальмовой кровли удобнее для устройства мансардыИсточник legkovmeste.ru

Это основные типы кровель, но встречаются и более сложные и необычные конструкции, представляющие собой их сочетания на одном или разных уровнях. Если вам хочется воплотить в жизнь одну из них, не стоит думать, как сделать мансардную крышу дома своими руками. Это задача не для дилетантов, а для специалистов с большим опытом и высоким уровнем мастерства. Для самостоятельного сооружения больше подойдут простые скатные или ломаные кровли с оконными проемами на фронтонах или несущих стенах.

Дом со смещенной крышейИсточник krov-torg.ru

Цена!

Считается, что при равной площади застройки двухскатная крыша обойдется дешевле. Однако стоит учесть, что вместо торцевых вальм в двухскатной крыше придется строить фронтоны из материала стен и утеплять их, об этом иногда забывают при сравнении. В итоге разница в общей стоимости может быть не так велика, как кажется на первый взгляд.

Одноэтажный дом с вальмовой крышей

При работе с вальмовой кровлей всегда остается множество отходов – как кровельных, так и теплоизоляционных материалов, потому что треугольники и трапеции скатов требуют более активной их подрезки. Кроме того, хребты, ограничивающие скаты, обычно оформляются дополнительными, более дорогими аксессуарами. Например, специальной хребтовой черепицей.

Дороже обойдутся и кровельные работы. Стропильная система вальмовой крыши требует профессиональных навыков, равно как и изоляция ее хребтов и ендов.

Подводя итоги, стоит отметить, что на вопрос «какая кровля лучше?» нельзя дать правильный ответ! Не существует лучшей на свете крыши, есть конструкция, идеально отвечающая конкретным обстоятельствам.

Если вы видите во сне над своим домом полувальмовую крышу, покрытую натуральной черепицей, то вот она – лучшая для вас кровля! Если мечтаете о двухскатной красавице-крыше, сверкающей листовым металлом и украшенной необычным флюгером – не упускайте свою мечту, реализуйте ее! Важно лишь доверить проектирование и монтаж профессионалам, чтобы избежать разочарований и финансовых потерь

Накрытие и утеплитель

Ее составляющими будут:

При этом для несущей системы крыши и каркаса используют, как правило, сосновую древесину. Только качественную — без дыр, сучков, трухи и всего того, что может стать причиной уменьшения строка службы. А вот для покрытия верха можно применить любой материал.

Для этого вам понадобятся очень плотные минераловатные плиты. Полиэтиленовую пленку толщиной 0,5 мм можно использовать для гидроизоляции. А вот пароизоляционный слой желательно, чтобы был перфорированным.

Строится такая крыша в несколько подходов, то есть в такой последовательности:

  • Установка мауэрлата;
  • Сборка и крепление стропильной части;
  • Компоновка других приспособлений для большей устойчивости;
  • Конструирование каркаса.

Особенное внимание следует уделить мауэрлатному поясу. Ведь это основа для стропил. Чем прочнее будет он на крыше, тем дольше она прослужит вам

Чем прочнее будет он на крыше, тем дольше она прослужит вам.

При оборудовании мансарды также важны отделка и обустройство самого помещения. Если на крыше были выполнены теплоизоляционные работы, то со стенами помещения будет значительно проще.

Их просто можно обшить. Для этого используют, как правило, вагонку, гипсокартон, фанеру или плиты ОСБ.

Эти материалы сравнительно недорогие и при надлежащем утеплении тонким слоем пенополиэтилена или изолона ни в чем не будут уступать аналогам от европейских производителей.

При этом предпочтение следует отдать фольгированным вариантам утеплителей, так как они препятствуют образованию конденсата.

Интерьер мансарды с ломаной крышей: фото ниже.

Интерьер ломаной крыши с мансардой
