Как сделать эркер на крыше своими руками

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Как рассчитать систему стропил вальмовой крыши

Расчет несущей конструкции является основным этапом проектирования крыши. Малейший просчет в расчетах может быть причиной деформации или разрушения кровли.

После изучения конструкции крыши необходимо рассчитать угол наклона системы стропил. Чем он выше, тем большему воздействию ветров подвержена кровля, но от снега и наледи очищается самостоятельно.

Величина угла наклона скатов может быть 5-60 градусов, она зависит от нагрузки ветра и снега.

После определения угла наклона следует начинать расчеты определения основных нагрузок, которым подвержена крыша. К ним относятся вес самой кровли и природные явления – ветер и осадки.

Общее значение веса несущей конструкции, обрешетки, покрытия и утепления делят на площадь всех наклонных плоскостей. Полученная величина показывает нагрузку на 1 м2 кровли. Для жилого дома она должна выдерживать нагрузку в 45-50 кг/м2. Этот показатель одинаковый для любой местности.

Осадочные нагрузки разнятся в зависимости от местности и составляют 80-150 кг/м2. Эту величину можно узнать, используя «Строительные нормы и правила».

Значение нагрузки необходимо помножить на корректировочный коэффициент:

  1. На 1.0, когда угол наклона не превышает 25 градусов;
  2. На 0.7, если значение угла 25-60 градусов.

Если кровля подвергается регулярным сильным снегопадам, рекомендуется установка двойных опор или сплошной обрешетки.

Определение ветровой нагрузки подразумевает использование коэффициента давления ветра.

Показатель нагрузок (ветровой и снеговой) умножают на индекс, равный значению шага стропил. Шаг стропил определяется в метрах.

Завершающим этапом является расчет количества и критериев материалов.

После вычисления всех нагрузок на 1 м2 и на площадь всей кровли, определяют сечение опор (наименьшие значения):

  1. Мауэрлат – 10*10 см.
  2. Затяжки и прогоны – 5*15 см.
  3. Кобылки, подкосы, ригели – 10*10, 15*15 см.

Количество балок, на которых крепится обрешетка и дополнительные элементы вычисляется длиной кровли. Например, длина крыши 12 м, шаг между стропилами 1 м. Исходя из этого, понадобится 24 строительные ноги, по 12 на каждую сторону.

При проведении расчетов для объемных проектов рекомендовано использовать специальные компьютерные программы для проектирования.

Все полученные показатели необходимо нанести на чертеж.

https://youtube.com/watch?v=n_Yr2QB3diM

Вальмовые крыши своими руками: чертежи и фото, эскизы и расчеты конструкции

Прежде чем приступить к строительству вальмовой крыши своими руками, необходимо выполнить чертежи и произвести корректный расчет всей конструкции. Нелишним было бы обратиться за помощью к специалисту, который имеет опыт в этой сфере и сможет оптимально подобрать угол наклона и произвести расчет. Учитывая, что конструкция кровли может содержать ломаные линии и неровности, безошибочно просчитать все составляющие элементы будет затруднительно.

Советы по составлению чертежей и эскизов

Перед тем как сделать вальмовую крышу своими руками, пусть даже самой простой конструкции, потребуется разработка проекта вальмовой крыши с чертежами и эскизами. Это поможет определить форму крыши и даст возможность правильно рассчитать необходимое количество материалов для строительства. Для выполнения проектирования можно воспользоваться следующими рекомендациями:

  • следует измерить высоту, длину и ширину дома. Согласно полученным данным изобразить схематично фасад и торец дома в удобном масштабе. Таких эскизов необходимо выполнить несколько экземпляров;
  • при определении оптимальной высоты вальмовой крыши по отношению к дому и уклона скатов крыши, необходимо на одном из эскизов отобразить несколько вариантов контура кровли. Далее следует выбрать наиболее удачный, и с помощью транспортира определить угол наклона скатов будущей конструкции;

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

  • Мауэрлат. Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень. Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
  • Шпренгель. Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка. Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон. Коньковый брус.
  • Диагональное (угловое, накосное) стропило. Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
  • Стропила. Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники. Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

Схема стропильной системы

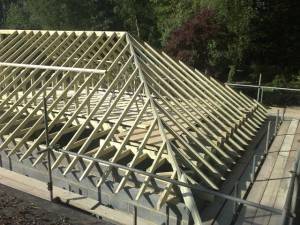

Фото стропильной системы

Варианты устройства четырёхскатных крыш

Конструкция четырёхскатной крыши может быть оборудована различными дополнениями: эркером, «кукушкой», козырьком и т. д.

Крыша с эркером

Дома с эркером выглядят стильно и аристократично. Он представляет собой выступающую за пределы здания часть помещения с окнами, напоминающую по конструкции закрытый балкон. Крыша эркера может быть самостоятельной или объединённой с общей кровлей дома. Для его устройства подходят разные виды крыш, но самой распространённой считается вальмовая.

Эркер может иметь отдельную крышу или объединяться с основной кровлей

Стропильная система эркера

Стропильная система эркера опирается на армопояс, расположенный по периметру стены. Он сооружается из бетона, усиленного металлической каркасной сеткой.

На армированный пояс укладывается мауэрлат, который соединяется с коньком стропильными брусьями. Чтобы организовать карнизный свес, концы стропильных ног выводят за пределы стены.

Для стропильной системы эркера используется брус с меньшим сечением

Видео: разные виды стропил при строительстве эркера

Угол наклона скатов выбирается в зависимости от климатических условий местности, количества осадков, а также кровельного материала.

Таблица: угол уклона скатов в зависимости от кровельного покрытия и особенностей его укладки

Кровельный материалРекомендуемый угол уклона, °Особенности укладки покрытия
Шифер13–60При уклоне скатов меньше 13° в зимний период возникает вероятность просачивания влаги или снега, что сократит срок службы кровли.
Черепица керамическая30–60Если угол уклона меньше 25° — необходима усиленная гидроизоляция.
Черепица битумнаяминимум 12°, максимальный угол не определёнПокрытие повторяет форму любой крыши, рекомендуется для крыш с эркером.
Металлочерепицаминимум 15°, максимальный не определён
Битумный шиферминимум 5°, максимальный не определёнВ зависимости от уклона меняется шаг обрешётки. При угле наклона скатов 5–10° она делается сплошной.
Стальная фальцевая крышаминимум 20°, максимального значения нет

Из таблицы видно, что наиболее подходящим материалом для покрытия крыши с эркером является черепица, особенно мягкая битумная.

Разные виды черепицы лучше всего подходят для покрытия эркерных крыш

Согласно с покрытием кровли планируют и обрешётку — сплошную или разреженную

При сооружении эркера особое внимание нужно уделить гидроизоляции, в частности, ендовых планок, так как они больше всего подвергаются воздействию влаги от стекания дождя в тёплое время года и накапливания снега в холодное

Крыша с «кукушкой»

«Кукушкой» или «кукушатником» называется смотровое окно, расположенное в мансардном этаже. Такое название конструкция получила из-за сходства с часами с кукушкой. Крыша с таким выступом смотрится очень декоративно, но это не основное его предназначение. За счёт кровли с «кукушкой» можно увеличить площадь мансардного помещения или чердака, усилить естественное освещение.

Крыша с «кукушкой» придаёт дому декоративный вид

Недостатками такого сооружения выступают высокая стоимость работ и строительных материалов, а также низкая влагоустойчивость.

Возведение стропильной системы кровли с «кукушкой» происходит в последовательности:

  1. Укладывается мауэрлат.
  2. Устанавливаются стропила, при этом оставляется свободное пространство для устройства «кукушки».
  3. Для организации выступа сооружаются лобовые балки.
  4. С обеих сторон «кукушки» ставятся боковые стойки.
  5. На вертикальные стойки и перемычки над окном укладывается прогон.
  6. Монтируются стропильные ноги.
  7. После этого каркас обшивается.
  8. В местах соединения «кукушки» с основным скатом прокладывается дополнительная гидроизоляция.

Устройство «кукушки» увеличивает нагрузку на общий каркас, поэтому до начала строительства необходим расчёт несущей способности

Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада

Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

  • Многощипцовая
  • Вальмовая
  • Декоративная
  • Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

  • Для формирования надежной опоры всех балок, поддерживающих систему стропил.
  • Для разгрузки оконных перемычек.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

  • Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
  • Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
  • Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
  • Специальная вязальная проволока.
  • Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Как сделать крышу с эркером: виды форм, подготовка, монтаж

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения

С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

  • вальмовая;
  • многощипцовая;
  • декоративная;
  • в виде полусферы.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Шаг 3: устанавливаем чердачное перекрытие

Для изготовления бабок, обеспечивающих растяжение вальмовых крыш, часто используется сталь. Это предусматривает подвешивание на затяжки стропил специальных деревянных прогонов при помощи хомутов. Установка деревянных балок также проводится путем подвешивания под углом 90 градусов к прогонам. Пространство между ними заполняет безбалочное заполнение. Для того, чтобы нагрузка крыши на висячие стропила или стропильные фермы была минимальной, лучше всего применить подвесное перекрытие.

Стальные фермы оформляются несгораемым подвесным перекрытием, поверх стальных балок. Между ними осуществляется монтаж сборных железобетонных плит, с последующей укладкой легкой теплоизоляции. Чтобы эти конструкции были максимально огнестойкими и долговечными, для их изготовления необходимо использовать железобетон. Лучше всего, если это будут заводские крупногабаритные железобетонные панели.

Шаг 4: устанавливаем коньковый прогон

Коньковый прогон рассчитывается таким образом:

  • При наличии в здании капитальных продольных стен или двух рядов внутренних опор, необходимо применить два прогона. Чаще всего их приходится оснащать сборными стропилами, соединенными при помощи ригелей.
  • Если внутренние опоры в здании отсутствуют, применение наклонных стропил в таком случае будет затруднено. Их заменяют обычными строительными фермами, с последующим подвешиванием чердачного перекрытия. Это подразумевает использование стержней верхнего контура в качестве верхнего строительного пояса, а стержней нижнего контура – в качестве нижнего пояса. В состав решетки фермы входят наклонные стержни, заполняющие промежуток между верхним и нижним поясом. Данные фермы могут быть не только деревянными, но также из железобетона. Расстояние между ними обычно находится в пределах от 4 до 6 м. Наиболее простая разновидность данной конструкции – шпренгельная, в состав которой входят стропильные ноги, вертикальные подвески, бабки и затяжки.
  • При значительной ширине здания при возведении четырехскатной крыши своими руками потребуется использование строительных ферм или шпренгельных опор. В таком случае на чердаке нельзя использовать балки: их можно установить только поверх стен. Подобная конструкция подвешивается стальными хомутами на нижний пояс фермы или на затяжку: это даст возможность получения подвесных перекрытий.

Шаг 5: устанавливаем стандартные и диагональные стропила

На упор стропильных ног на конек влияют следующие моменты:

  • Если крыша оснащена единственным коньковым прогоном, в таком случае диагональная нога набивается поверх прогонных консолей. Для этого их необходимо на 15 см выпустить за пределы поддельной рамы, отпилив лишние части.
  • В случае наличия двух прогонов они оснащаются шпренгельной конструкцией, в состав которой входит горизонтальная балка и стойка. Далее происходит фиксация накосных стропил.
  • Если для изготовления балки применяется не доска, а прочный брус, то появляется возможность изготовления прибоины – короткой доски, имеющей толщину от 5 см. Она служит опорой для накосных стропил вальмовой кровли.

Вальмовая кровля: устройство, конфигурация, особенности

Вальмовая крыша состоит из четырёх скатов, её вид сверху напоминает запечатанный конверт.

Устройство вальмовой кровли. Вид сверху

Боковые скаты имеют форму трапеции, скаты на торцах здания меньше по размерам, имеют треугольную форму и называются вальмами. Линия вершины, формируемая в местах соединения стропил, образует конёк. Его длина меньше длины перекрываемого здания. Места соединения боковых скатов и вальм образуют рёбра, количество которых равно числу диагональных стропил. Для отвода жидкости в ливневую канализацию в конструкции кровли формируется водосток.

Архитектурное разнообразие

В зависимости от того, какая геометрическая фигура берётся за основу конструкции, различают следующие варианты создания вальмовой крыши:

  • Полувальмовая. В этом случае вальмы надстраиваются только в верхней части ската.

  • Классическая. Стандартное устройство такой крыши включает в себя четыре ската: два боковых трапециевидных и два треугольных, располагаемых с торцов здания.

  • Шатровая. Скаты такой крыши все имеют форму треугольника и одинаковый размер, поэтому подобный вариант приемлем только для сооружений квадратной формы.

  • Ломаная. Это наиболее трудоёмкий вариант постройки, так как все составляющие соединены под разными углами, имеют различную форму и размер. Неожиданные и стильные сочетания геометрических фигур позволяют создать по-настоящему эксклюзивную форму крыши, благодаря чему затраты оправдывают ожидания.

Преимущества и недостатки конструкции

К преимуществам этого вида кровельных систем следует отнести:

  • Устойчивость к сильным порывам ветра. Грамотный подход к строительству крыши позволяет минимизировать вероятность разрушения конструкции на свесах.
  • Защита фасадов здания от атмосферных осадков благодаря наличию свесов со всех сторон здания.
  • Зрительное уменьшение высоты здания. Такой эффект ценен при необходимости встроить дом в существующую застройку, не нарушив при этом её равновесия.
  • Оригинальность и высокие эстетические качества.
  • Жёсткая конструкция крыши, получаемая благодаря угловым рёбрам, позволяет исключить вероятность деформации поверхности крыши.

Однако наряду с плюсами вальмовая конструкция имеет и свои недостатки, в список которых можно включить следующие:

  • Более высокие затраты времени и денежных средств по сравнению со стандартной двускатной крышей.
  • Если в кровлю встроены наклонные мансардные окна, есть вероятность проникновения избыточной влаги в дом. Чтобы этого избежать, приходится постоянно накрывать окна перед дождём, что не всегда удобно.
  • Невозможность обустройства мансарды — торцевые скаты значительно урезают площадь помещения под крышей.

Особенности планировки и строительства

Качество конструкции напрямую зависит от четкого соблюдения всех этапов строения, которые идентичны строительству целого дома. Составление проекта и оформление сопутствующей документации. Если подобного рода пристройка была задумана вместе со строительством всего дома, то никаких дополнительных разрешений в таком случае не потребуется.

Если владельцам дома захотелось приукрасить свою усадьбу спустя какой-то промежуток времени, тогда необходимо внести соответствующие поправки в проект дома, и получить разрешение на пристройку у компетентных органов. Планировка эркера зависит от того, как хозяева хотят использовать эту дополнительную площадь. На этом этапе не стоит забывать и про форму конструкции.

Строителям, не имеющим большого опыта в сборке зданий сферической формы, лучше не браться за венецианский эркер. Гораздо проще возвести квадратный либо прямоугольный эркер.

Укладка фундамента. По структуре и составляющим элементам он не должен отличаться от основного фундамента. Здесь лучше всего подойдут монолитные ленты, которые прошли этап облицовки. Не нужно забывать, что порядок действий остается таким же:

  • сначала роется траншея;
  • далее делается опалубка;
  • проводятся работы по утеплению;
  • армирование;
  • заключительный этап – это заливка.

Когда процесс заливки завершился, готовому фундаменту дается время на усадку и только потом готовую платформу подвергают обработке гидроизолирующими материалами (рубероидом, битумной мастикой).

Строительство конструкции. Подложка всей постройки должна быть максимально защищена от влаги. В ситуации с деревянным домом хорошим решением будут доски из лиственницы. Кроме того дом получит дополнительную опору, что сделает здание более устойчивым.

Наиболее ответственная работа на этом этапе – рубка углов. Ведь вырубка углов для полукруглого эркера должна проводиться под углом 450. А вот из правильной геометрической фигуры гораздо проще получить ожидаемый результат.

После подгонки углов можно приступать к крепежу всех элементов. Венцы пристройки покрываются уплотнителем, а уже собранная конструкция – конопаткой. Вход и проемы в пристройке вырезаются, когда все необходимые элементы собраны и закреплены воедино;

Кровля эркера. Наиболее простым вариантом кровли будет просто продолжить крышу основного здания. Если же заказчик хочет отдельную крышу, то ее легко можно выполнить в форме купола либо зонта. Поскольку объем работ и материалов становиться небольшим крыша эркера своими руками – отличный вариант экономии финансовых затрат на рабочую силу.

Когда все кровельные работы завершены, не стоит спешить с монтажом стеклопакетов. Нужно обязательно дождаться срока окончания усадки. По его результатам будут видны недочеты, допущенные во время строительства, которые подлежат обязательному устранению до начала отделочных работ.

Фото крыш с эркером

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи

Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания

Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу. В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон

В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне

В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

Расчет нагрузок

Рассматривая в подробностях, как сделать четырехскатную крышу, стоит особое внимание уделить принципам расчета нагрузок. Различаются нагрузки двух типов :

  • постоянные (вес обрешетки, утеплителя, изоляционных материалов, кровельного покрытия);
  • временные (вес накопившегося на кровле снега, воздействие ветра и т.д.);
  • дополнительные (какие-либо конструкции, крепящиеся к стропилам).

Согласно СНиП, проектируя кровлю следует исходить из средней величины снеговой нагрузки, которая составляет 180 кг/м 2. но в случае возникновения снегового мешка, на таком участке нагрузка увеличивается до 400 кг/м 2. При этом снеговая нагрузка не принимается в расчет, если угол наклона кровельных скатов превышает 60 градусов. Также требуется учитывать ветровые нагрузки, но их значение заметно меньше – до 35 кг/м 2. Если угол наклона скатов составляет менее 30 градусов, поправкой на ветер допустимо пренебречь.

Приведенные выше усредненные параметры нагрузок рекомендуется корректировать с помощью поправочных коэффициентов, соответствующих особенностям климата в районе строительства.

Дополнительную нагрузку составляют какие-либо подвесные объекты, закрепленные на стропилах крыши. Это могут быть вентиляционные камеры, водяной бак или другие устройства, установленные на чердаке. Возможность их монтажа должна быть учтена на этапе проектирования четырехскатной крыши.

Проектируя стропильную систему, необходимо выполнить два расчета. Первый расчет направлен на оценку параметров прочности конструкции – необходимо убедиться, что под нагрузками система не сломается. Второй расчет дает возможность оценить степень деформации элементов конструкции. К примеру, прогиб стропила мансардной кровли не должен превышать 1/250 его длины.

Специальные компьютерные программы-калькуляторы позволяют значительно упростить расчеты конструкции четырехскатной крыши и избежать возможных ошибок.

После выполнения необходимых расчетов составляется чертеж стропильной конструкции четырехскатной крыши. Подробная схема содержит информацию о размерах каждого элемента и способе их крепления.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
