Как сделать 4-х скатную крышу: устройство, узлы

Процесс монтажа

Изучив устройство односкатной крыши, построить ее своими руками пошагово будет несложно. Начинают с расчета и закупки необходимых строительных материалов, а дальше действуют согласно плану:

  1. После того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, длинным сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, дают просохнуть, а затем также сверля. Затем кладут на стену, вставляют анкеры и туго затягивают.

  2. Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. В первую очередь устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая служит ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще располагаются стропила.

  3. Следующий этап – гидроизоляция стропил. Для этого используют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером вдоль крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см.

  4. Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см создает вентиляционный зазор.
  5. Прибивается обрешетка. Сплошная, если кровельный материал в рулонах, не держит форму. Решетчатая в случае, если используется .

  6.  Ответственная фаза – настил кровельного материала. Как правильно его выполнить, зависит прежде всего от его типа. Для крепления используют специальные саморезы, поставляемые в комплекте с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения влаги. Кровельный материал тоже настилают с нахлестом минимум 10 см.

  7.  Остается только оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока рекомендуют использовать пластиковые, которые отличии от металлических не подвержены коррозии и крепятся прямо на ветровую доску.

  8. Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они представляют из себя небольшой карниз, закрепленный по нижнему краю ската.

Проектирование (чертежи) и необходимые расчеты

Для того чтобы сделать четырехскатную крышу, необходимо правильно произвести расчеты и установить основные параметры кровли

Наиболее важно определить ее площадь, т.к. она определяет эксплуатационные нагрузки, размеры и количество стропил, угол наклона скатов, от которого зависит высота крыши

Для возведения четырехскатной кровли обязательно разрабатываются детальные чертежи. Без знания точных размеров всех элементов кровли невозможно свести их в единое целое. Лучше всего создать 3D модель по специальной компьютерной программе. С ее помощью будут определены точные размеры всех деталей.

Расчёт площади

Общая площадь кровли складывается из площадей 4-х скатов. В расчетах используются формулы для равнобедренных треугольников и прямоугольников.

В шатровой крыше общая площадь кровли составит S=4Sc=4(аха/2cosA)/2 =аха/cosA, где:

  • а – длина стены дома,
  • А – угол наклона скатов.

В вальмовой крыше общая площадь складывается из 2-х треугольников и 2-х трапеций: S=2(b+c)h/2 +2ah/2sinA = h(b+c)+ah/sinA, где:

  • а – ширина дома,
  • b – длина дома,
  • с – длина конькового прогона (конька),
  • h – высота крыши над перекрытием,
  • А – угол наклона треугольного ската.

Расчет сечения стропил

Полный расчет стропильной системы достаточно сложен. Он учитывает все эксплуатационные нагрузки, длину стропил, угол наклона ската, шаг установки, реакции опор и другие факторы.

Самостоятельно проводить его не всегда возможно, а потому рекомендуется пользоваться строительными нормами.

Выбор сечения стропил основывается на прочностных свойствах материала с учетом коэффициента запаса порядка 0,8. В целом, расчет вальмовой кровли во многом аналогичен расчету двухскатной крыши.

Рекомендации по выбору сечения стропил с учетом некоторых факторов сведены в табл.1.

Таблица 1. Сечение стропил вальмовой четырехскатной кровли:

Длина стропила, мРазмеры стропил, ммШаг установки стропил, м
брус (спаренная доска) Бревно,диаметр
До 380х100
90х100
90х160
100
150
160
1,1 – 1,4
1,4 – 1,7
1,7 — 2,2
3- 480х160
80х180
90х180
160
180
190
1,1 – 1,4
1,4 – 1,7
1,7 — 2,2
4- 580х200
100х200
200
200
1,1 – 1,4
1,4 – 1,8
5- 5,8100х2002001,1 – 1,5
До 6,5120х2202401,1 – 1,4

Длина стропила не превышает 6,5 м. При необходимости получения большей длины приходится делать сращивание и вводить дополнительные упрочняющие элементы.

Выбор угла наклона

Угол наклона скатов выбирается, исходя из снеговой и ветровой нагрузки, применяемых кровельных материалов и размеров чердачного помещения (мансарды). Он может колебаться в широких пределах – от 5 до 65°.

Однако с увеличением наклона повышается парусность сооружения, что снижает сопротивление ветру. Эту нагрузку можно не учитывать при угле менее 25°в. Для регионов, где возможны сильные ветра, наклон не должен превышать 45-48°.

С учетом свойств различных кровельных материалов и особенностей их наложения рекомендуются такие углы наклона:

  • мягкие, рулонные материалы – от 5 до 20°;
  • шифер, металл, асбесто-цементные листы – 12-65°;
  • керамическая черепица – 22-60°.

Важно также учитывать, что с увеличением угла наклона ската увеличивается высота крыши, а значит, и расход материалов. В каждом конкретном случае следует искать оптимальное соотношение между размером чердачного помещения и затратами на материалы

Шаг стропил

Расстояние между стропилами или шаг их установки зависит от эксплуатационных нагрузок, а также размеров сооружения и самих стропил

Важное значение имеет вес кровельного материала. Кроме того, учитываются размеры элементов кровли или ширины рулонов мягких материалов

Другой важный фактор – длина стропила. Так при длине более 4 м оптимальный шаг для мягкой кровли составляет 1-1,2 м.

Монтажные работы

Строительство стропильной системы начинают после приобретения всех строительных материалов. Чтобы был ясен процесс возведения шатровой крыши, его надо рассмотреть по шагам на примере кирпичного дома.
Основным элементом конструкции, подлежащим первоочередному монтажу, является мауэрлат. Под него надо уложить гидроизоляцию, например, два слоя рубероида. Это убережет древесину от влаги, идущей со стороны стены. Если разработанная схема предусматривает монтаж выносных балок, то их укладка начинается с центрального элемента. Все последующие с определенным шагом монтируют от центра к обоим краям.
Для основной стойки используют брус сечением не менее 150×150 мм. Опору располагают вертикально строго по центру каркаса, выравнивая отвесом или уровнем. Обеспечить устойчивость ей помогают временные подпорки.
Теперь пришло время монтажа центральных стропил. Сверху они крепятся к опоре металлическими накладками, а снизу закрепляются на мауэрлат. Для фиксации применяют гвозди, длиной не менее 150 мм, болты или саморезы совместно с металлическими накладками. Наклонные стропильные ноги располагают по натянутому шнуру от конькового узла до четырех углов мауэрлата. Стропильные свесы скрепляют доской. Если требуется, монтируют подкосы и ригели.
К наклонным ногам крепят нарожники. Элементы, упирающиеся на балки выноса, укрепляют дополнительными опорами. Далее, приступают к зашивке карнизов. Для этого используют фанеру или обычные доски.
Сверху готовых стропил расстилают гидроизоляционный материал. Стыки укладывают внахлест с шириной каждой стороны материала не менее 150 мм. Гидроизоляцию фиксируют степлером, после чего приступают к монтажу обрешетки. Ее шаг зависит от выбранного кровельного покрытия. Если решено, что шатровая крыша будет покрыта мягкой кровлей, под нее потребуется сплошная обрешетка из фанеры.

На данном этапе строительство каркаса четырехскатной крыши завершено. Дальнейшие работы предусматривают монтаж выбранного кровельного покрытия.

Выстроенная, по правильным расчетам, шатровая крыша выстоит без ремонта более десяти лет, после чего может быть понадобиться небольшая реконструкция.

Что еще почитать по теме?

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

  • Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

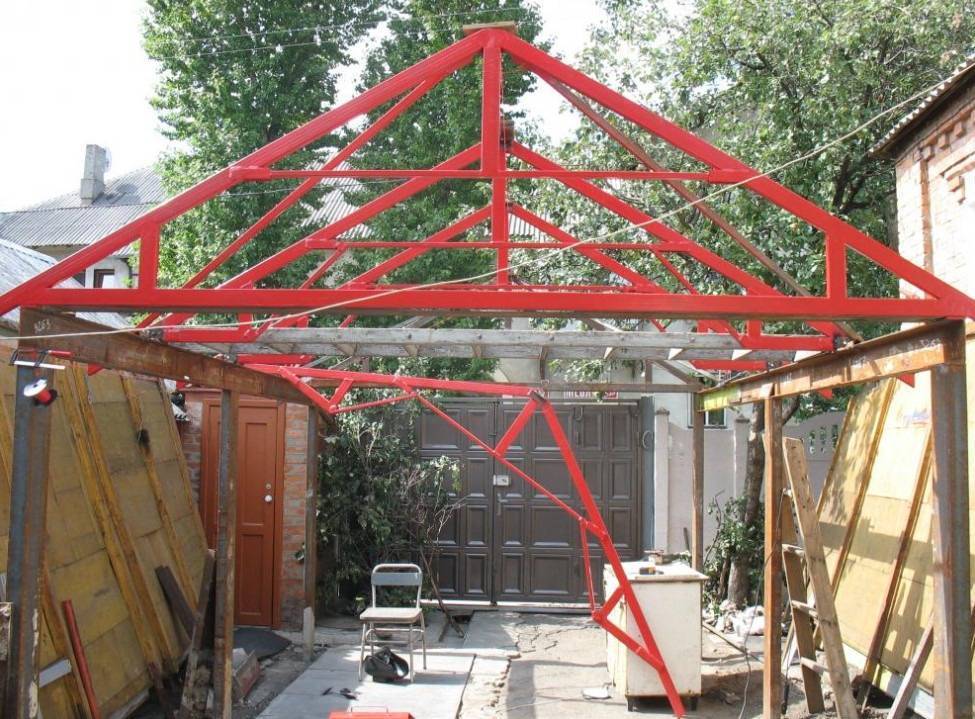

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

  • мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
  • стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
  • стойки — 100х100 мм;
  • доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

  • свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
  • ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Стропильная система

Стропильная система может быть двух видов — шатровой, а также вальмовой.

Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.

Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.

Воздействие нагрузок

Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.

К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.

Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.

Стоит знать следующее:

Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.

При уклоне менее 30º воздействие ветра отсутствует.

Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв

метр.

Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.

Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.

Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.

Монтажные работы

Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.
Данный опорный брус располагается строго горизонтально таким образом, чтобы не нарушалась геометрия кровли в будущем.

По опорному брусу укладываются потолочные балки.

В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.

Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.

Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.

Необходимо учитывать следующее:

  1. Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.
  2. Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
  3. Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
  4. Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
  5. Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
  6. Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
  7. По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
  8. Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
  9. Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.

Внимательно относитесь к соединениям мауэрлата и стропильных ног.

Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.

Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.

После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.

Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.

Помните о том, что в строительстве не бывает незначимых этапов.

Видео о выполнении чертежа конструкции четырехскатной крыши.

https://youtube.com/watch?v=wqluVOEP9Lw

Что еще почитать по теме?

Схема и основные элементы

Для выполнения расчёта стропильной системы нужно ознакомиться с её базовой схемой, основными и вспомогательными элементами.

Основные элементы стропильной системы

К основным элементам относятся (см. рис. ниже):

  1. Мауэрлат. Представляет собой брус, зафиксированный по периметру наружных стен с отступом от внешнего края. Крепится к стене. Мауэрлат рассредотачивает нагрузку от давления стропил, связывает стропильную систему со стенами дома, является основой кровли.
  2. Конёк. Верхняя перекладина для скрепления стропил скатов крыши. Высота расположения конька находится в зависимости от угла наклона скатов. Придаёт системе жёсткость и прочность.
  3. Центральные стропила скатов. Осуществляют опору концов конька на боковые стороны мауэрлата. Таких элементов в системе 4 шт. — по 2 шт. на каждом скате.
  4. Центральные стропила вальм. Осуществляют опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. — по 1 шт. на каждой вальме.
  5. Накосные ноги (диагональные, угловые стропила). Соединяют углы мауэрлата с торцами конька. Являются частью несущей конструкции. В стропильной системе их 4 шт.
  6. Промежуточные стропила скатов. Устанавливаются параллельно центральным стропилам ската между ними с одинаковым шагом, опираясь на боковую часть мауэрлата и брус конька. Если длина конька незначительна — могут не применяться.
  7. Укороченные стропила скатов. Устанавливаются параллельно центральным стропилам скатов и имеют переменную длину — чем ближе к углу, тем короче. Опираются на боковую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.
  8. Укороченные стропила вальм или нарожники. Устанавливаются параллельно центральным стропилам вальм и имеют переменную длину — чем ближе к углу, тем короче. Опираются на торцевую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.

Схема и основные элементы стропильной системы

Элементы усиления вальмовой стропильной системы

Вышеперечисленные элементы являются базовыми, основными. Прочие элементы предназначены для усиления основных и применяются в ответственных постройках, например, для жилых домов:

  1. Вертикальные стойки для подпора конькового бруса. Опираются на ригели (см. ниже), уложенные параллельно торцу дома или лежень, расположенный по продольной оси строения (если под ним — капитальная стена).
  2. Ригели или затяжки. Связывают попарно стропильные ноги скатов. Служат опорой стойкам и диагональным подкосам (см. ниже). Могут служить балками перекрытия, если они встроены в мауэрлат или установлены непосредственно в продольные стены дома. Если затяжки расположить ближе к коньку, они станут основой потолка чердачного помещения.
  3. Диагональные подкосы (раскосы). Применяют для увеличения жёсткости системы, если длина стропил более 4,5 м. Применение подкосов позволяет снизить сечение стропил, которые они усиливают.
  4. Шпренгель. Балка, устанавливаемая в углах мауэрлата. Служит для монтажа стойки, подпирающей и усиливающей накосную ногу.
  5. Ветровая балка. Служит для сопротивления деформации стропильных ног при порывистых, сильных ветрах. Крепится на стропила скатов изнутри, наискосок, с одной или обеих сторон — зависит от ветровой нагрузки в районе строительства.
  6. Кобылка. Элемент меньшего сечения, чем сами стропила. Удлиняет ногу стропил для организации свеса кровли в случае, когда единый элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.

Элементы усиления

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

  • технологическую карту;
  • план кровли;
  • схемы стропильной системы;
  • чертежи разрезов и угловых примыканий;
  • ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию

Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа

Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Типы стропильных конструкций четырехскатных крыш:

3.1 Классическая вальмовая

Изготовляется из двух скатов в виде треугольников и двух трапецеидального вида, стропила выполняются без переломов, начало берут от конька, свесы выходят одинаковыми по высоте.

Схема стропил четырёхскатной вальмовой крыши

3.2 Шатровая

Визуально выглядит проще, но в установке своими руками гораздо труднее, чем классическая крыша. Состоит из стропильной конструкции, где установлены стропила равной длины, соединяющиеся в одном месте.

Схема стропил четырёхскатной шатровой крыши

3.3 Другие типы

Также существуют такие типы четырёхскатной кровли, как – полувальмовые, вальмово-фронтонные, многощипцовые, бубновые и другие.

Для сравнения основные типы четырёхскатных крыш можно посмотреть на рисунке ниже:

Виды четырехскатных крыш; а — вальмовая; б — шатровая; в — полувальмовая; г — вальмово-фронтонная: 1 — конек; 2 — вальма; 3 — треугольные скаты; 4 — фронтон; 5 — скат; 6 — разжелобок (ендова); 7 — опорная доска

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

  • Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
  • Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
  • Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
