Виды мансардных крыш
Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.
К основным видам крыш относятся:
- Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.

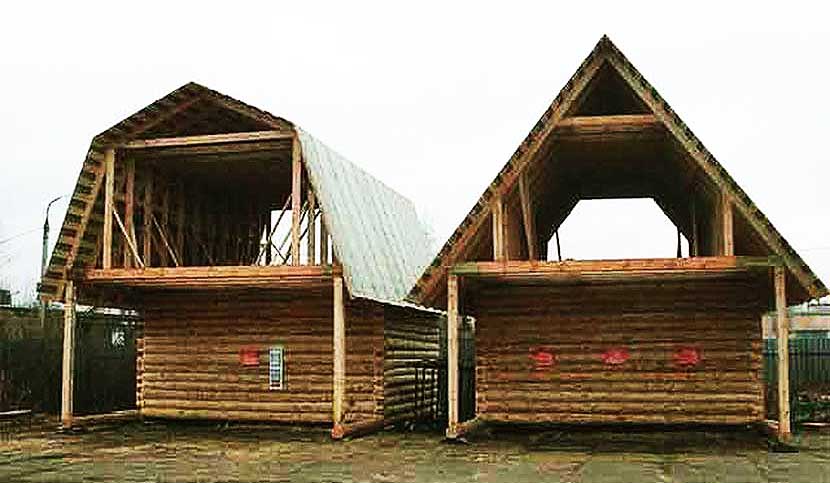

- Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.
- Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.
- Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.
На видео можно посмотреть как возводится мансардная крыша:
Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно
Пошаговое строительство мансарды
Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:
Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».
Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать https://dwg.ru/dnl/4183
Как сделать стропила правильно поможет видео:
Отличительные черты
У всех мансардных крыш есть одна важная особенность – это подпирающие стены, которые являются заметно выше, чем в случае холодного чердака. Скат, разделяемый четко на пологий и относительно крутой, нужно делать максимально тщательно. Имеет смысл даже приглашать профессионалов, потому что экономия на их услугах, как показывает практика, иррациональна и приводит только к вредным последствиям. Работы еще можно выполнить самостоятельно, но вот подготовка проекта мансарды намного сложнее, чем в случае с обычной кровлей.
Обязательно оборудуется слой гидроизоляции, чтобы исключить проникновение влаги в помещение. Внешнее покрытие всегда создается только из материалов, отличающихся одновременно легкостью и крепостью. Изнутри отделку ведут по большей части при помощи гипсокартонного листа и основанных на нем материалов. Несущие конструкции делаются исключительно из дерева либо металла. От утеплителя до кровельной отделки требуется оставлять пустой промежуток для максимальной вентиляции.
В отличие от простого чердака мансарда всегда оснащается конвективной принудительной вентиляцией. Благодаря ей застоявшийся воздух поднимается к коньку крыши и покидает ее сквозь аэраторы. А одновременно с этим свежие воздушные потоки проходят внутрь при помощи карнизных продухов. Непрерывная циркуляция помогает поддерживать приятный микроклимат. Совершенно отпадают проблемы с избыточной влажностью и духотой.
Немного истории
Такого плана мансардные крыши и чердаки используют довольно давно, примерно с 17 века. Основоположниками подобного строительства стали мастера из ряда стран Европы. В те времена города Европы развивались в ускоренном темпе, проживать в больших домах, да и просто квартирах было дорого и не по карману многим. Это и натолкнуло на мысль создания подобных конструкций Франсуа Мансара, в его честь они носят свое название и по сей день. Чаще всего такое жилье использовалось для небогатых постояльцев.
В России мода на построение домов с мансардой пришла в 18 веке, началось подобное строительство в Санкт-Петербурге. Длительное время жилье подобного типа использовала богема, бедные студенты, чиновники мелкого ранга.
Характеристика материалов для выполнения мансардной крыши
После подготовки чертежа, исходя из зафиксированных в нём размеров, можно начинать высчитывать количество материалов, которые необходимы для работы. Выбор материалов должен быть с учётом требований экологичности и противопожарной техники. Деревянные элементы нужно обрабатывать специальными пропитками для снижения горючести материала. Для сооружения конструкции необходимо будет приобрести:
- дерево для опорных ног, профиль подбирается исходя из расчётов;
- в зависимости от выбранной опорной системы перекладина, которая имеет профиль или 100 на 15 мм, или 150 на 200 мм, кроме того нужно учитывать дистанцию между капитальными конструкциями стен;
- для укатывания мауэрлата приобретается шпала профилем 100 на 150 или 150 на 150 мм;
- брёвна для стоек 100 на 100 или 150 на 150 мм;
- палуба чернового пола осуществляется из необрезной доски, кроме того она понадобиться для ряда крепёжных элементов;
- необходимо закупить различную крепёжную фурнитуру и лист из металла для резки накладок толщиной не менее 1 мм;
- материалы для гидроизоляции, термоизоляции и пароизоляции, пиломатериал и укрывной уплотнитель. Расчёт сечения стропил.
Основные внешние утяжеления лягут на стропила, которые являются составляющими кровли, поэтому к их профилю выдвигаются определённые требования. Габариты нужного пиломатериала зависят от ряда параметров, таких как: дистанция между опорными ногами, их расстояние между опорой, а также от нагрузки снега и ветра, которая по всей территории нашей страны различается, относительно местности.
На всей территории России выделено всего восемь различных зон, в зависимости от снеговой тяжести и её интенсивности. Конечная зона является экстремальной с точки зрения погодных условий и для организации мансарды не пригодна.
Таким образом, при достаточной подготовке и изучении всех аспектов монтажа крыши мансардного помещения, а также правильной подготовке необходимых чертежей и консультации со специалистом, соорудить самостоятельно кровлю мансардного помещения возможно.
Отличия наслонной и висячей системы стропил

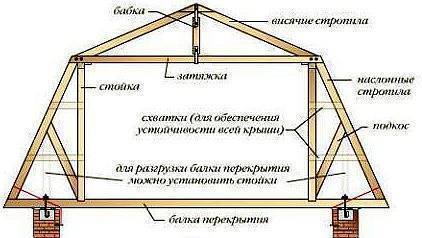

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.
Отличия наслонной и висячей системы стропил
При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.
Как сделать мансардную крышу
По нормативным документам этаж мансардный — это тот объем, находящийся под покрытием кровли, использующийся для того, чтобы размещать там подсобные либо жилые помещения. Высота же стен наружных при этом нужна не более полутора метров в целом, в ином случае это пространство считается целым жилым помещением. Для кровли используйте битумную черепицу iko цена которой будет выгодной для Вас.
Устройство мансарды своими руками предельно выгодное занятие как во время строительства, так и во время использования самого дома. В случае строительства затраты уменьшаются, потому как высота вертикальных конструкций для ограждения так же уменьшается. Это все потому что сама мансарда берет на себя функцию ограждающей конструкции, при этом она продолжает служить своей изначальной цели.
Этаж мансардный
Мансарда — помещение, находящееся под кровлей, из нее можно будет сделать отдельное жилое помещение. Во время использования затраты могут уменьшаться из-за следующих пунктов:
- Снижение объема помещения для отопления, в следствии чего уменьшаются траты финансов на отопление помещения, а эти затраты на коммунальные услуги как раз являются довольно внушительными.
- После того как строительство окончено, специалисты из БТИ должны провести замеры строения, после этого владелец получает паспорт этого объекта. Начисление налогов и процесс оплаты коммунальных услуг происходит как раз исходя из тех значений, которые указаны в этом документе (при том условии, что происходит подключение к системам централизованным, а также при отсутствии учетных приборов, однако это в наши дни почти не встречается).
- Площадь этажа с мансардой включают в полную площадь строения с различными коэффициентами (0.8 либо 0.7), которые зависят от угла наклона кровельного покрытия, а также от высоты наружной стены, это дает возможность хорошо сэкономить во время всего периода эксплуатации строения.
Изготовление мансарды: подготовка
Начинать строительство мансардной крыши нужно с подготовки схематичного проекта, на этом проекте должна отображаться мансардная крыша, точнее ее чертеж, ее полное устройство. Обычно кровля, применяемая для мансардного этажа является двускатной, которая дает возможность предусмотрения полноценных окон во фронтонах, однако есть возможность воспользоваться четырехскатной вальмовой кровлей.
Если же вы собираетесь использовать вальмы для того, чтобы осветить помещения, то есть возможность установки оконных проемов для мансарды исключительно. Подобный способ является более сложным во время монтажа элементов мансардной крыши, а также во время построения интерьеров внутри. Однако, затраты снижаются во время такой кровли из-за того, что фронтоны отсутствуют. В кирпичном строении экономия будет куда более заметной, потому как стоимость самих строительных работ по монтажу ограждений стен, а также стоимость материалов в таком доме довольно высокая сама по себе.
Устройство мансардной крыши в доме происходит с момента измерения кровли, ее форм и размеров. Уже было упоминание о подборе типа систем стропилов (вальмовая четырехскатная или двухскатная). После этого надо сделать выбор ската, прямого или ломаного. В числе недостатков ломаного ската значатся такие как увеличение стоимости, а также сложности самого процесса. Однако, применение этого способа можно легко обосновать необходимостью увеличить высоту самого помещения за счет того, что изменится угол наклона у мансардной кровли.
Во время этапа проектирования необходимо определиться с оптимальным уклоном мансардной кровли. Этот выбор будет зависеть от используемого материала для кровли, накладывающего определенные ограничения, а также от соображений эргономики.
Прежде чем приступить к строительству мансарды:
Очень важно произвести расчеты все несущих ее элементов на предмет прочности и изгиба.
Кроме того, надо выбрать состав, из которого будет изготовлен кровельный пирог.
Надо произвести расчеты теплотехники и выбрать материалы.
Обустройство обрешетки и утепление
Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.
Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.
Утепление
Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.
Внутренняя обшивка мансарды
Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.
Как распорядиться информацией
На что обратить внимание, рассматривая варианты строительства крыши под жильё. В первую очередь важна сложность изготовления – нужно реально оценить свои силы
Именно для этого в статье приведены эскизы, чертежи и иллюстрации стропильных систем для сравнительно несложных конструкций мансардных крыш и каждой дана краткая характеристика:
- Односкатная мансарда для сборки потребует минимальных средств и усилий, при этом позволит получить от эксплуатации немало удобств.
- Двускатная мансарда. Это скорее компромиссный вариант надёжности и функциональности крыши. Реализованный в традиционном русском стиле.
- Ломаная мансарда. Классическая крыша, планируемая под жильё. Нацелена для строительства максимально удобного дополнительного этажа на небольшой площади.
Кроме этого, даны основы расчета и обходной метод получения готовых чертежей, заранее гарантирующий результат, без риска постройки неудачной конструкции.
Затронута планировка мансардного этажа – всё важное на стадии строительства, для того, чтоб заложить удобства заранее, а не искать после выходы из положения. Описана пошаговая сборка ломаной мансардной крыши – кратко, чтоб разбить процесс на понятные этапы, но ёмко – для понимания каждого в отдельности и совокупной картины строительства
Описана пошаговая сборка ломаной мансардной крыши – кратко, чтоб разбить процесс на понятные этапы, но ёмко – для понимания каждого в отдельности и совокупной картины строительства.
Даны рекомендации к утеплению мансарды. Всё то, на что обычно не обращается внимания, а часто вообще игнорируется. Хотя правильный завершающий этап очень важен. Ведь именно он обеспечивает функциональность – возможность проживания.
В статье намеренно не затронуты декоративные моменты: облицовка фронтонов, подшив крыши, интерьер и элементы дизайна
Чтоб сосредоточить внимание на выборе типа мансарды и безошибочного строительства. В правильно построенной, надёжной конструкции мансардной крыши больше ничего не придётся переделывать, при этом легко и просто реализовать любой дизайн, и деньги при этом не будут выброшены на ветер
Отредактировано: 14.04.2019 15:44:02
Использование СИП-панелей для мансардной крыши

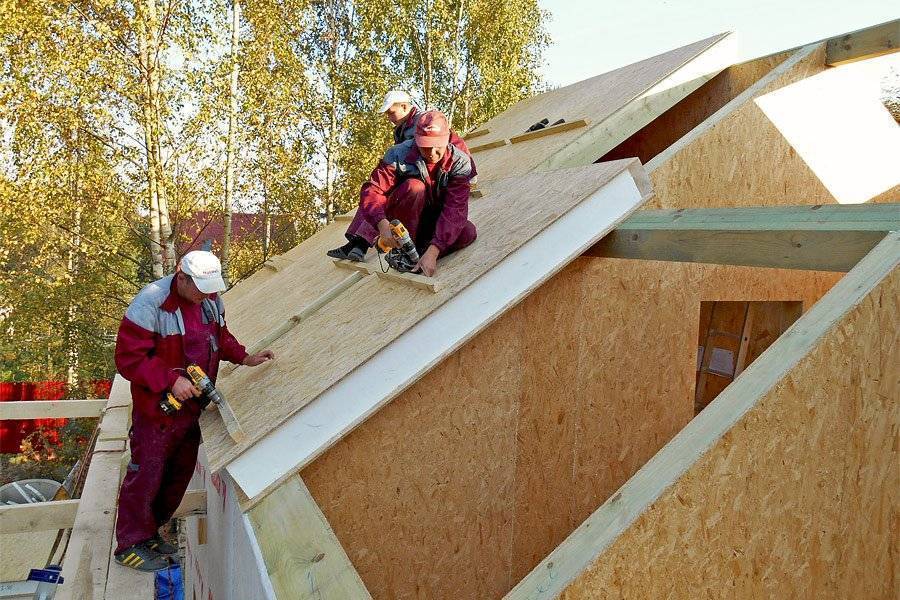

Формирование крыши над мансардой из СИП-панелей – самый удобный способ. Согласно проекту, созданному с учетом такой методики, кровлю не потребуется дополнительно утеплять. Для внешней отделки можно использовать любой материал. Крыша в любом случае будет прочной и ровной.
При наличии подходящего инструмента и определенных навыков легко возвести своими руками простую крышу или сложной конфигурации, с несколькими окнами, разного размера коньками. Теплая крыша из СИП-панелей может кардинально улучшить условия проживания в уже существующей постройке.
При составлении проекта необходимо учесть возможные трудности при возведении конструкции. Кровля будет иметь много стыков, что может негативно сказаться на ее прочности. Из-за большого количества остатков конструктивов возрастут финансовые траты. Для создания несущих каркасов потребуется больше бруса и другого вспомогательного материала.
Категории крыш у мансардного строения
При возведении здания из блоков или кирпича, зачастую передняя часть мансарды строится из того же самого материала. Главный плюс в том, что строителю не нужно рассчитывать размеры элементов верха, собирать их и перемещать на стену. Однако необходимо помнить, что мансардная крыша своими руками предполагает предварительную тщательно разработанную схему строения. При такой схеме фундаменту необходимо быть крепким и толщина стен соответствующая, так как при таком фронтоне идёт огромное утяжеление на базовое здание.
Давайте разберём такую ситуацию. Вы решили использовать мансарду как часть вашего жилого помещения, что для этого понадобится. Для начала определитесь как вы хотите её эксплуатировать. Если круглогодично и в качестве жилой комнаты, то для вас наиболее приемлемым вариантом станет лицевая стена выложенная из кирпича или пеноблоков. Для обеспечения оптимальной высоты мансардной комнаты под двускатной крышей, скаты необходимо выполнить под углом 45-50 градусов, исходя из ширины торцевой части здания. При меньшем угле жилое пространство помещения значительно уменьшается. Во избежание построения неоправданно высокой крыши, что приведёт к перерасходу материалы, утяжелению конструкции и значительной парусности крыши при сильном ветре, увеличивать крутизну скатов не рекомендуется.
Сооружение двускатного покрытия более упрощенно, чем у ломаной конструкции, по причине использования ровных стропил от верха до обреза стен, и отсутствия дополнительных соединений и перегибов. Но ломаное устройство обладает своими преимуществами, она разрешает организовать высокие потолки в этой части жилища и просторное помещение. Монтаж ломаной системы намного сложнее по всем показателям: в проектировании, в укладывании покрытия кровли, в исполнении, но в этом случае строение получает внешнюю солидность, а под крышей образуется значительное пространство. Усложняет монтаж ломаной конструкции наличие большого количества соединяющих узлов, необходимо выполнить все связки согласно правилам, только в этом случае вся конструкция будет надёжная и неподвижная.
Такая конструкция предусматривает значительное количество непростых сочленений составляющих. При том обстоятельстве, если строение выполняется из кирпича или камня, то передние части могут быть заблаговременно возведены, как в первоначальной версии мансарды, в процессе основной кладки. Для создания опорной системы в этом случае надлежит организовать промежуточные опоры и к ним подпорные соединения, ориентируясь на уже сделанные фронтоны. Перед тем, как реализовывать свою задумку необходимо подготовиться. Чтобы построить мансардную крышу своими руками требуется чертежи проекта всей конструкции. Их следует разработать заблаговременно, на них должны быть отображены размеры, и лишь после этого необходимо организовать закупку материалов для выбранной постройки из вышеописанной схемы.
Расчет окон
Согласно СНиП площадь всех окон должна быть не менее 10% от всей площади пола. При разделении мансарды на несколько комнат, каждая из них должна иметь окно.
Наклонные окна

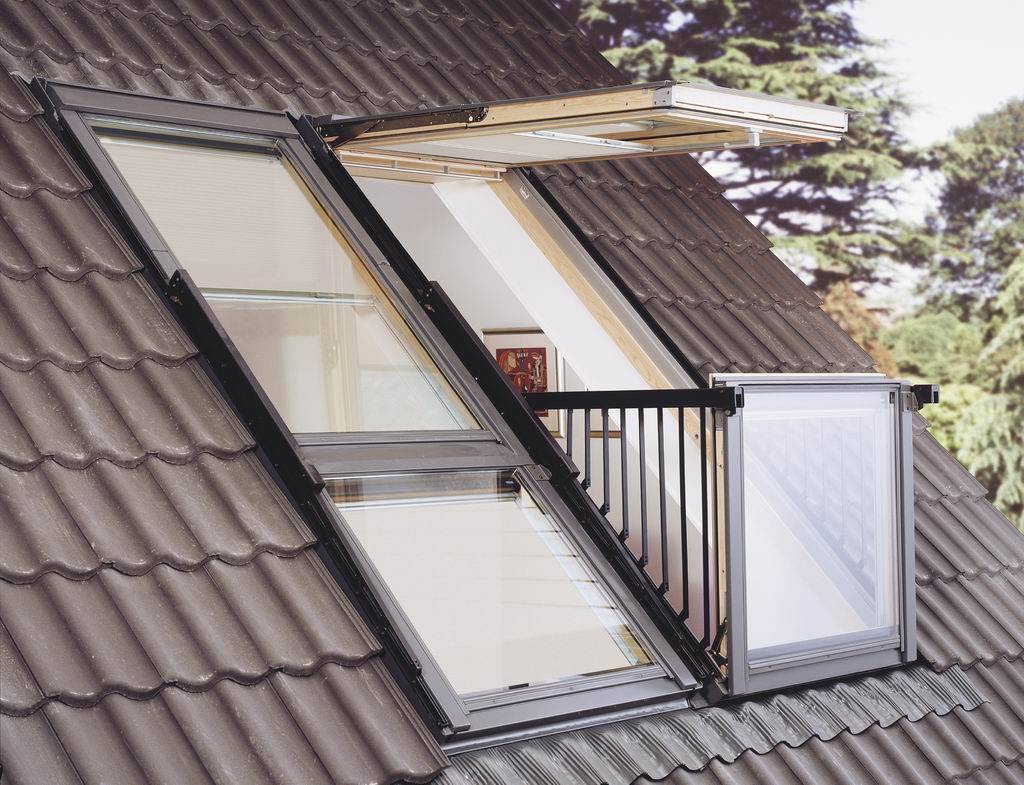

Проще всего своими руками сделать наклонный монтаж. Но такие окна будут служить частью кровли, поэтому надо позаботиться о герметизации стыков примыкания. Как и кровельное покрытие, окна будут подвержены существенной нагрузке осадков в виде снега. Чтобы они не провалились надо устанавливать армированные стеклопакеты и усиленные рамы.
Установка наклонных окон имеет некоторые достоинства:
- отсутствуют резкие переходы границ тени, что увеличивает количество проникновения света внутрь помещения;
- рельеф кровельного покрытия остается неизменным;
- простота монтажа позволяет все сделать своими руками.
Делая расчет наклонных окон надо знать, что их площадь увеличивается совместно с углом наклона. Регулировать площадь можно высотой окна, уменьшая ее на более крутых скатах.
Определяясь с размерами окон надо учесть, что их придется крепить своими руками между стропилами. Чтобы рама хорошо вошла, ее ширина должна быть минимум на 40 мм меньше шага стропильных ног. В противном случае понадобится установка усиленной балки. Такое нарушение конструкции каркаса требует дополнительных расчетов. Если хочется установить большое окно, то лучше смонтировать 2 меньшего размера рядом. Эффект будет тот же, а работы меньше.
Слуховые окна
Вертикальное окно, утопленное внутрь кровли или установленное с торца, называют дормер.
Строить своими руками крышу с утопленными окнами тяжело. Усложняется сборка стропильной системы и укладки кровельного покрытия, так как появляется дополнительная ендова по бокам и сверху. В снежных регионах над утопленными окнами надо обязательно монтировать снегозадержатели, иначе их может снести при сходе большой массы снега.
Утопленные окна имеют одно достоинство, выражающиеся пребыванием около них в полный рост. Устанавливают такую конструкцию чаще всего при обустройстве своими руками выхода на балкон.
Если рассматривать минусы, то их значительно больше:
- меньшее пропускание света, чем от наклонных конструкций;
- глубокие тени утомляют зрение;
- усложняется рельеф крыши, что увеличивает сложность монтажа своими руками.
Лучше всего сделать вертикальные окна с торца мансарды. Здесь можно обойтись без усиленных рам и дорогостоящих армированных стеклопакетов. Именно такая конструкция приобрела свою популярность на многих строениях.
