Как построить дом с двускатной крышой: проект и стропила до расчета цены

Как построить: монтаж

Любое строительство предусматривает план кровли двухскатной крыши, чертеж, если выбрана симметричная конструкция, выглядит так:

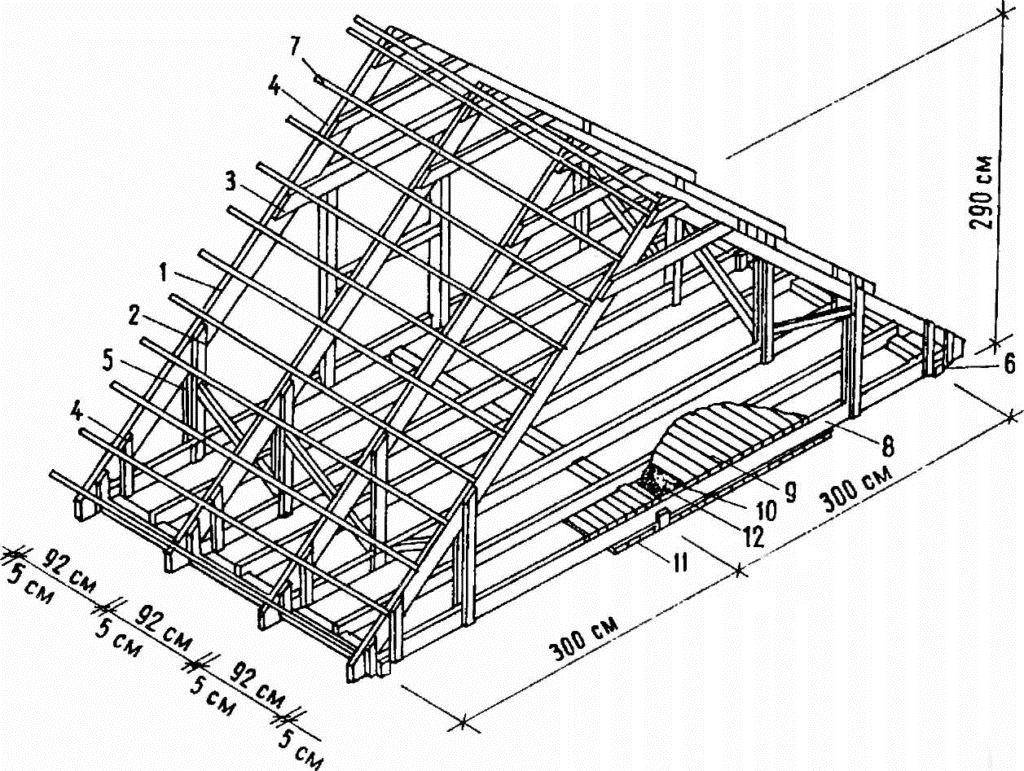

Простой чертеж двускатной кровли

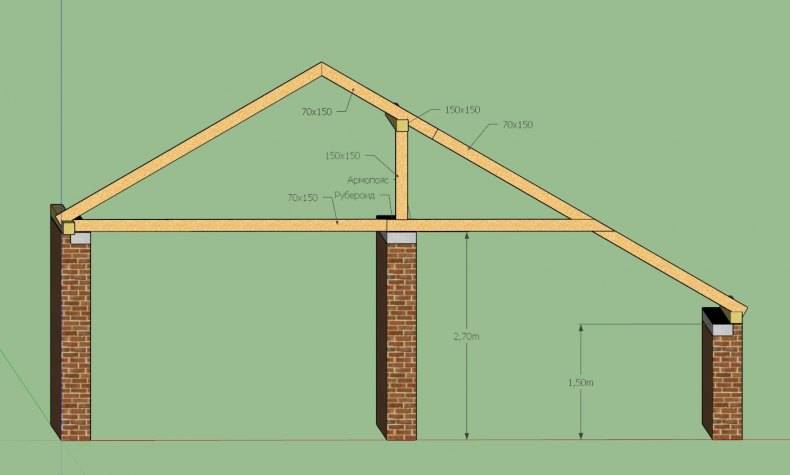

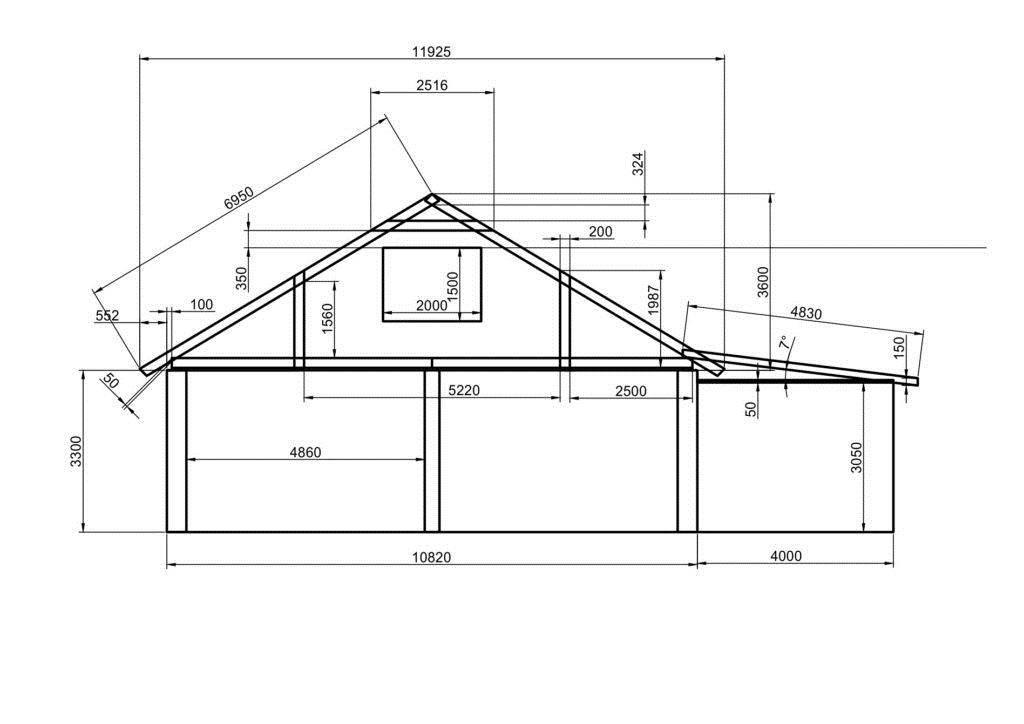

Чертеж двускатной крыши с домом

Чтобы правильно сделать двухскатную крышу, необходимо соблюдать последовательность технологического процесса:

  • установить мауэрлат;
  • смонтировать стропила;
  • установить подкосы, стойки, схватки;
  • смонтировать обрешетку, гидроизоляцию;
  • утеплить кровлю;
  • застелить кровлю специальным покрытием.

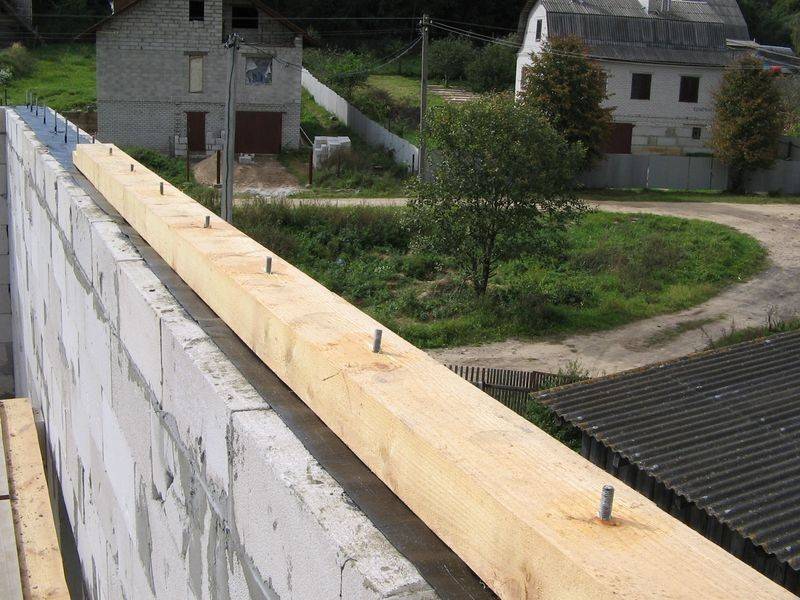

Мауэрлат – это основа, на которой держится кровля, фундамент системы, он делает кровлю единой конструкцией. Изготовлен из деревянного бруса. Служит для следующих целей:

  • держит конструкцию на стенах;
  • является компенсацией распирающих стропил.

К стене мауэрлат обычно прикрепляют:

  • на скобы. На стене закрепляют бруски из дерева, с ними и соединяют мауэрлат;
  • проволоку. Ее закладывают в кладку стены, а потом оборачивают ею брус;
  • шпильки. Этот способ похож на закрепление на скобы, только шпильки – длиннее, значит, мауэрлат закреплен надежнее.

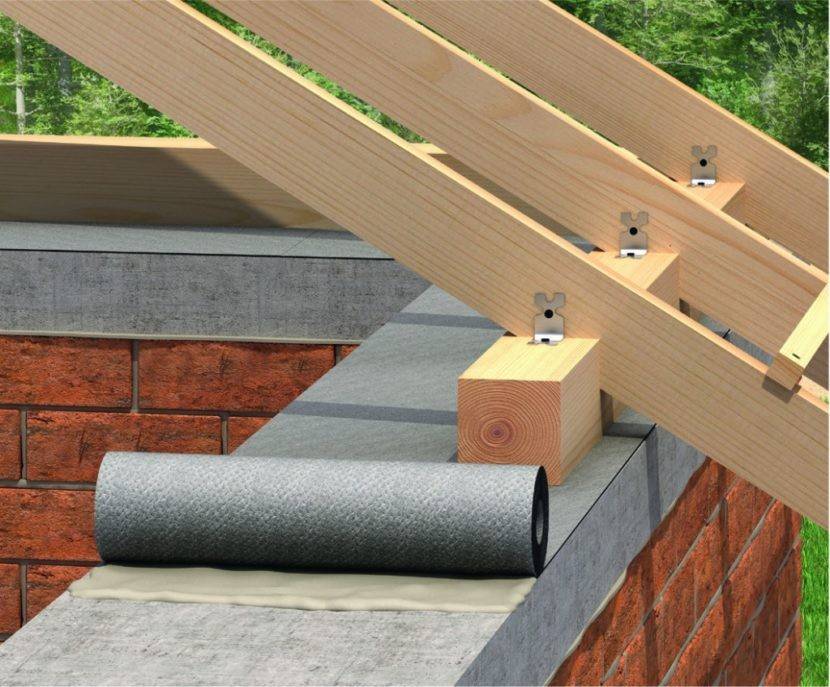

Между стеной и мауэрлатом обязательно кладут утеплитель. Если этого не сделать, то брус быстро начнет гнить и разрушаться из-за разницы температур снаружи и внутри здания. В качестве утеплителя выступают рубероид и гидроизол – недорогие, но качественные материалы, простые в эксплуатации.

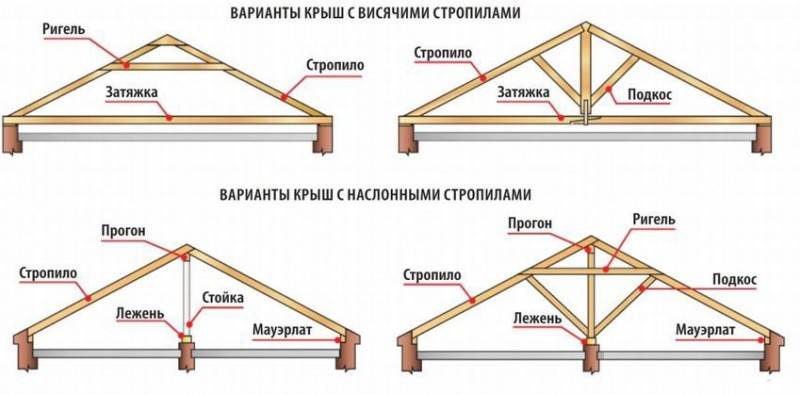

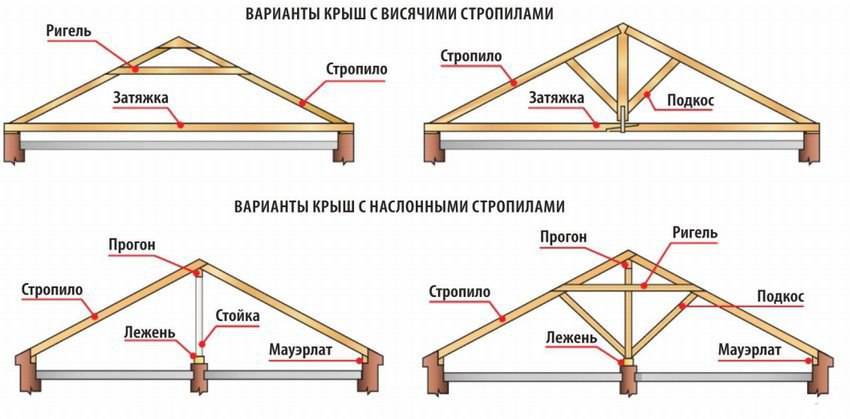

Конструкционно стропильная система двухскатной крыши в самостоятельном исполнении может быть:

Наклонная подходит для устройства двухскатной крыши любого размера. В «составе»: стойка и лежень – «дублирует» мауэрлат и принимает на себя некоторую нагрузку. Доски прислоняются друг к другу, держит их стойка. Смонтировать такое крепление стропил не составит труда

Важно качественно провести монтаж стойки

Висячая стропильная система используется, если ширина кровли составляет около 5-6 метров. Доски крепятся на стену, которая выполняет роль несущей. Важная деталь – затяжка – это балка из дерева или металла. Она соединяет доски между собой, не давая им упасть.

По времени установка стропил занимает около 60 процентов от продолжительности всего процесса. Когда сделаны стропила, можно подумать о том, чем застилать поверхность снаружи. Для таких целей применяют:

Шифер – самый дешевый, металлочерепица – дорогой, но прочный и красивый материал. Если средства позволяют, то предпочтительнее остановить выбор именно на нем. Шифер и профнастил приходят в негодность из-за сильного ветра, обильных осадков, града. Металлочерепица выдержит практически все капризы природы.

Завершают процесс строительства двухскатной крыши своими руками укладкой кровельного материала. Начинают от краев к центру конструкции, части должны заступать друг на дружку, так создаётся дополнительный барьер для влаги, пыли, грязи, ветра. Способ крепления зависит от вида основы – наплавление, фиксация гвоздями или специальным клеем.

Что такое мауэрлат и его предназначение

На самом деле крыша довольно функциональная часть дома, ведь она не только защищает дом от внешних воздействий окружающей среды и украшает фасад, но и оказывает большую нагрузку на несущие составляющие сооружения.

Такому распределению как раз-таки способствует мауэрлат (брус, являющийся опорой для всех элементов крыши). Строительство домов производится из разных видов материала, некоторые из них не способны выдержать нагрузку в одной точке, хотя сами по себе являются достаточно прочными.

К другим материалам крепление стропильной системы вызывает трудности за счет их высокой твердости.

Монтаж кровли

В нашем варианте кровельные работы значительно облегчены стандартной длиной в 6 метров. Однако при видимой лёгкости монтировать её не просто. Что можно сделать для облегчения работы:

Производить монтаж подсовывая следующий лист под предыдущий. Приём позволит снизить усилия и улучшить прилегание кровельных листов

Следует соблюдать осторожность, увеличивается риск поцарапать краску.
Выровнять нижний свес по карнизу скрутив за края 3-4 листа, а к обрешётке закрепить лишь одним саморезом. Провести корректировку и провернуть кровлю полностью.

Для профлиста в принципе всё одинаково, правда лист под лист подсовывать смысла нет, но способ выравнивания работает хорошо. Резать кровельный металл в этом конкретном случае придётся не много – самое большее 12 м. Поэтому целесообразно попросить попользоваться или приобрести ручные кровельные ножницы – так называемые «пеликаны». Болгаркой кровельное железо резать не рекомендуется – портится лакокрасочное .

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

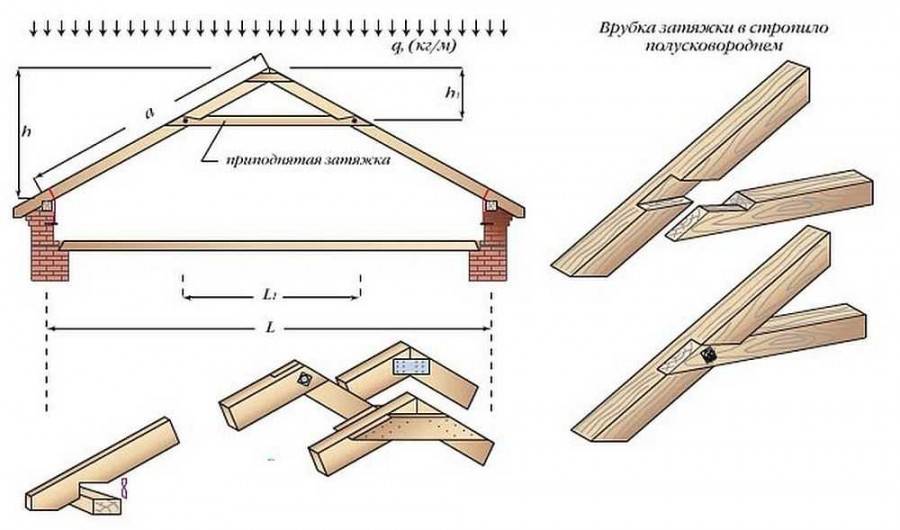

В верхней безраспорной системе распирающую силу нейтрализует затяжка

Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)

Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

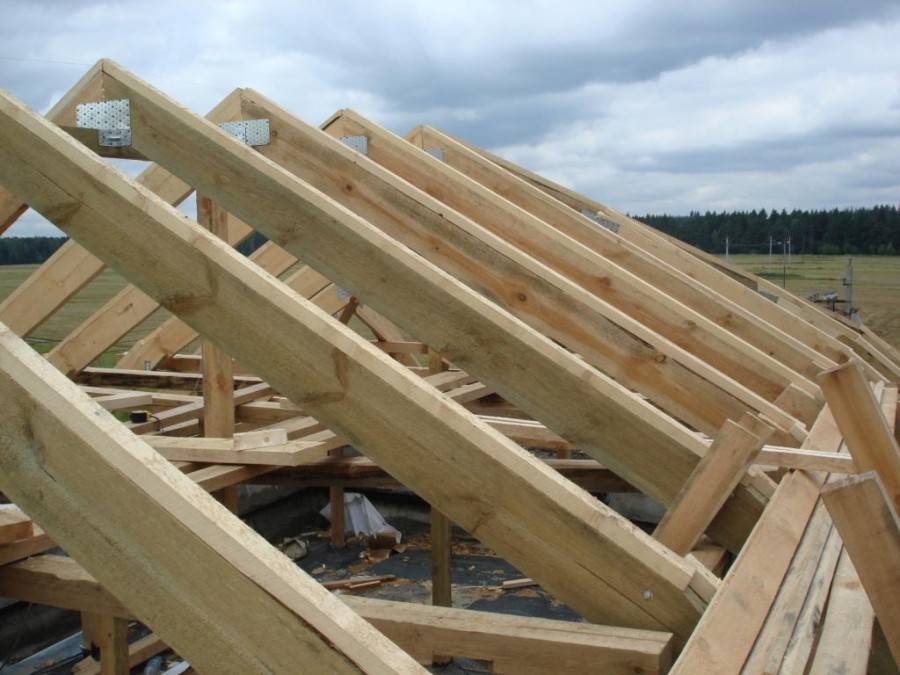

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

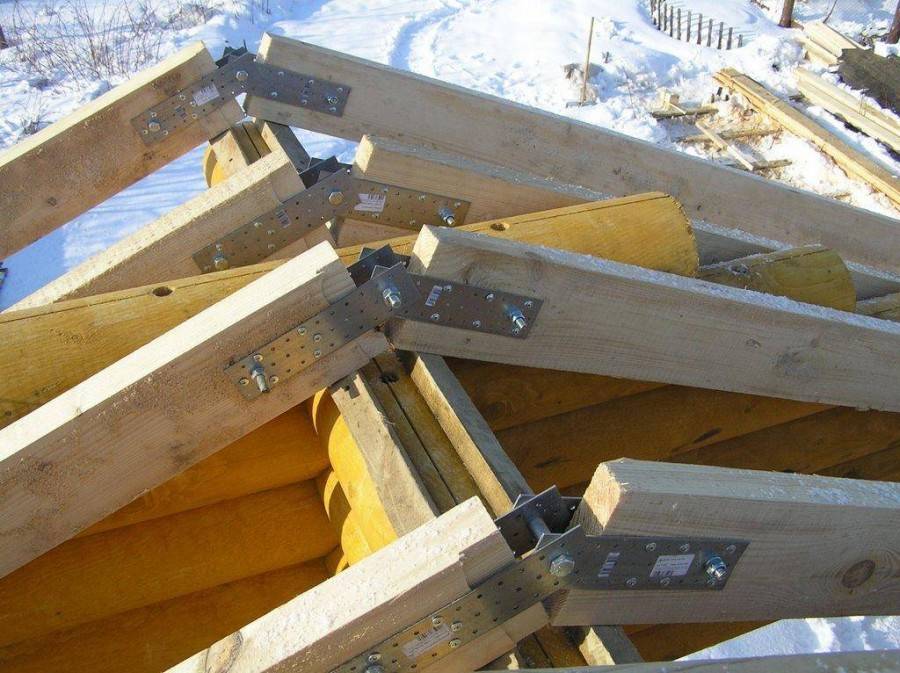

Если система изготавливается самостоятельно, для крепления могут использоваться:

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: «Ферма металлическая, минусы и преимущества «). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Основные элементы двухскатной крыши

Несмотря на простоту конструкции, двускатная кровля состоит из достаточно большого количества элементов, каждый из которых необходим для надежной и долговечной эксплуатации кровли. К ним относятся:

  • мауэрлат. Обычно это деревянный брус, который укладывается по периметру возводимого здания и закрепляется к стенам с использованием анкеров или металлических стержней. Его задача – передать нагрузки от стропил на коробку здания;
  • стропильная нога. Назначение данного элемента – передача нагрузки от покрытия кровли и любых внешних воздействий (атмосферные осадки, ветер) на мауэрлат. Именно стропильные ноги формируют основной контур в виде треугольника, который приобретает двускатная крыша;
  • конек. Один из важнейших элементов зданий, который располагается горизонтально и соединяет в верхней точке кровли два ската. Он устанавливается на месте, где соединяются стропильные ноги;
  • кобылки. Специальный элемент стропильной системы, который образует свес, являясь продолжением стропильной ноги. Применение в конструкции кобылок позволяет снизить расход материала, так как они изготавливаются из доски или бруса меньшего сечения, чем стропильные ноги;
  • свес. Назначение данного элемента – отвод воды от стены с целью предотвращения ее намокания;
  • лежень. Устанавливается на стену, расположенную внутри здания. Его назначение — равномерно распределять нагрузку от стоек;
  • стойки. Расположенные вертикально конструкции, передающие нагрузку от расположенного вверху конструкции конька на установленный снизу лежень;
  • обрешетка. Конструкция из брусков или досок, которая закрепляется к стропильным ногам и предназначается для устройства покрытия кровли.

Помимо основных элементов различаются два вида стропильных систем, используемых при сооружении двускатной крыши. При ширине здания до 10 метров, наиболее часто встречающейся при строительстве небольших домов, используется система с наслонными стропилами, наиболее простая конструктивно и менее затратная с точки зрения расхода материалов и объема выполняемых работ.

Именно поэтому, наиболее востребованными при возведении частных домов являются типовые проекты размеров 6*6, 8*8 и 10*10 метров. Их использование позволяет сэкономить значительные ресурсы, получив при этом достаточную площадь дома, особенно в случае строительства двухэтажного здания или сооружения мансарды.

Вторым, более сложным и дорогим вариантом возведения двускатной крыши является система с висячими стропилами. При ее сооружении потребуется больший расход материалов, кроме того, он более трудоемка.

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Элементы стропильной системы

Мауэрлат — закрепленный на несущей стене здания брус, являющийся основанием любой крыши. Его задача: принять и равномерно распределить нагрузку на стену. В зависимости от нагрузки, используются брусья сечением от 10 до 15 см.

Стропила или стропильные ноги — несущая часть стропильной системы, принимающая и передающая совокупный вес крыши на мауэрлат.

Вертикальные стойки снимают часть нагрузки со стропил и передают ее либо на мауэрлат внутренней стены, либо на наружные стены через нижние затяжки.

Затяжка — расположенный горизонтально брус, задача которого придать жесткость конструкции и распределить нагрузку между несущими стенами.

Распорка — брус, предотвращающий встречное смещение элементов конструкции.

Ригель — горизонтальный брус, предназначенный для перераспределения нагрузки от верхней части конструкции между опорными элементами нижней.

Коньковой прогон — верхняя точка опоры стропильных ног. Назначение: придание жесткости крыши, предотвращение смещения стропильных пар относительно друг-друга.

Как выполняется определение общей площади

Перед тем, как рассчитать площадь двухскатной крыши, нужно произвести описанные выше вычисления и обратить внимание на такие нюансы:

площадь крыши состоит из суммы площадей каждой скатной поверхности;
если скаты одинаковые, то для получения итогового результата нужно произвести вычисления одного из них и умножить на «2»;
если скатные поверхности разных размеров (что тоже встречается, хоть и редко), тогда рассчитывается квадратура каждой в отдельности, и они суммируются;
для простой формы скатной поверхности (правильный прямоугольник), когда углы равны 90 градусов, расчёт основывается на определении площади прямоугольника

Если форма неправильная (есть углы, не равные 90 градусам), тогда скат целесообразнее разделить на более мелкие фигуры – прямоугольный треугольник с прямоугольником, а затем уже суммировать найденные для них площади;
собираясь рассчитать площадь кровли двухскатной крыши, не стоит забывать о том, есть ли мансардные окна, вентиляционные отверстия, трубы от дымохода, парапеты, а также обратить внимание нужно на карнизы и фронтонные свесы.. Теперь вспомним несколько формул из курса геометрии и попробуем произвести вычисления для самого простого типа конструкции

Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные

Теперь вспомним несколько формул из курса геометрии и попробуем произвести вычисления для самого простого типа конструкции. Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные.

Расчет двухскатной крыши — конструкции и площади

В первую очередь нужно узнать каждую сторону прямоугольника, т.к. площадь будет равна их произведению:

  • одна из них будет равна длине ската, к которому добавлена величина карнизного свеса;
  • вторая – длине дома вместе с удвоенным значением фронтального свеса (не забывайте учитывать, что он добавляется с двух сторон).

Допустим, у нас дом 9х10 метров. Длину ската можно найти, отталкиваясь от сути теоремы Пифагора, по которой квадрат гипотенузы (она у нас выступает в роли длины ската) равен сумме квадратов катетов (в нашем случае это высота конька и половина ширины здания – 3,15 м и 4,5 м). Выполнив несколько арифметических действий, получаем величину ската 5,5 метров. Фронтонный свес составит 0,6 м, а карнизный – 0,5 м.

Подставив в основную формулу все данные, получим:

S=(10+2*0,6)*(5,5+0,5)=67,2 кв. метра.

У нас получилась площадь одной скатной поверхности, а для определения всей крыши её необходимо умножить на «2» (в случае, если две стороны одинаковых размеров).

Результат: S общ. = 134,4 кв. метра.

Все эти данные нужно получить ещё на этапе проектирования, для того, чтобы заложить в смету все необходимые расходы на приобретение материалов для строительства двускатной крыши. Покупая кровельное покрытие, нужно брать небольшой запас, т.к. оно обязательно будет укладываться внахлёст, а значит, с большим расходом. Чем круче скатные поверхности и выше угол наклона, тем «расходнее»  окажется покрытие, в основном на запас берут от 8 до 15 процентов.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
