Как выгнать воздух из системы отопления

Чем грозит возникновение воздушных пробок

Наличие воздуха в магистралях не позволит обеспечить радиаторы требуемым количеством теплоносителя, а значит, отопительные приборы не выдадут требуемого тепла и температура помещения будет ниже желаемой. Шум, свойственный для преодоления воздушного препятствия в системе, не вызовет раздражения в дневное время, но ночью – он не даст уснуть. В местах образования пробок, внутренняя среда становится агрессивной, что способствует активному образованию ржавчины.

Самое неприятное – это перегрев. Наличие воздуха в теплообменнике или трубопроводе «подачи» тепла будет препятствовать движению теплоносителя, а повышение температуры может вывести из строя змеевик или насос.

Умение спустить воздух из котла или отдельных участков, позволит владельцам частных домов с автономным отоплением самостоятельно избавиться от пробок, предотвратив пагубные последствия, не прибегая к помощи сервисных служб.

5 Монтаж оборудования

В любой отопительной системе на жидкостном теплоносителя есть определённые участки, где обязательно нужно устанавливать автоотводчик. Механические клапаны Маевского следует монтировать на все радиаторы, чтобы всегда была возможность стравить лишний воздух. Автоматический прибор следует устанавливать только в вертикальном положении на таких участках разводки:

  1. 1. В группу безопасности теплогенератора, подключённого к закрытой системе обогрева.
  2. 2. На всех коллекторах отопления, сделанного по типу тёплого пола.
  3. 3. В самой верхней точке контура.
  4. 4. На полотенцесушителе.
  5. 5. Во все распределительные гребёнки.
  6. 6. Желательно монтировать устройство и в гидрострелку.

Также эти приборы устанавливаются на всех проблемных точках сети, особенно там, где появляются П-образные петли, которые развёрнуты кверху. В таких местах возникновения воздушных пробок избежать не удастся.

Если говорить о механических клапанах, то их не следует устанавливать напрямую в трубы. Так воздух пройдёт мимо устройства, а вместо пробки будет выходить теплоноситель. В этом случае прибор полностью бесполезен. Автоматические воздухоотводчики оснащены специальной камерой, которая улавливает все пузырьки. Лучшим вариантом будет монтаж углового механизма. Многие отказываются от такого устройства, поскольку колба сильно бросается в глаза. Чтобы резервуар не мешал, можно взять мини-модель сбросника.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет —  спускной клапан перестанет шипеть.

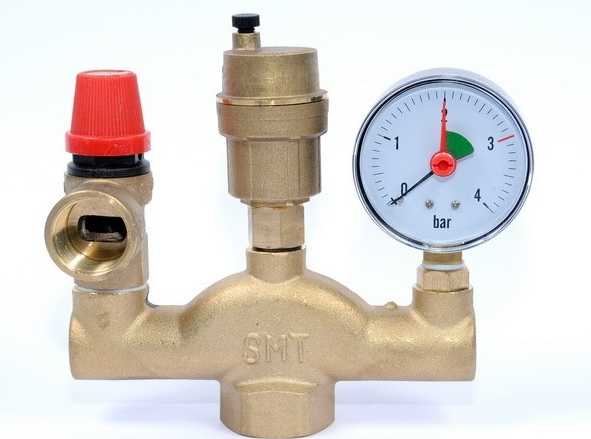

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Кавитация как причина

Прежде, чем начать выяснение вопроса, важно знать: насосы устанавливаются в зависимости от диаметра скважины! Для размеров в 100 мм подходит погружной насос, меньший диаметр требует циркулярного или плунжерного насоса. Что же такое кавитация? Это нарушение сплошности потока жидкости, иначе – наполнение воды пузырьками

Кавитация возникает на тех участках, где снижение давления достигает критической нормы. Процесс сопровождается образованием пустот в потоке, выделением пузырьковых образований воздуха, появляющихся вследствие паров и газов, выделяемых из жидкости. Находясь в области сниженного давления, пузырьки могут увеличиваться и собираться в большие пустотные каверны, которые увлекаются потоком жидкости и при наличии большого давления, разрушаются бесследно, а в условиях обычной бытовой скважины, часто остаются и получается, что насос во время работы качает пузыри воздуха из скважины, не выдавая нужный объем воды

Что же такое кавитация? Это нарушение сплошности потока жидкости, иначе – наполнение воды пузырьками. Кавитация возникает на тех участках, где снижение давления достигает критической нормы. Процесс сопровождается образованием пустот в потоке, выделением пузырьковых образований воздуха, появляющихся вследствие паров и газов, выделяемых из жидкости. Находясь в области сниженного давления, пузырьки могут увеличиваться и собираться в большие пустотные каверны, которые увлекаются потоком жидкости и при наличии большого давления, разрушаются бесследно, а в условиях обычной бытовой скважины, часто остаются и получается, что насос во время работы качает пузыри воздуха из скважины, не выдавая нужный объем воды.

Выявление кавитационной зоны иногда невозможно из-за отсутствия специальных приборов, но важно знать, что такая зона может быть неустойчивой. Если недостаток не устраняется, то последствия могут быть разрушительными: вибрация, динамические воздействия на поток – все это приводит к поломке насосов, ведь каждый прибор характеризуется указанной величиной кавитационного запаса

Иначе – насос обладает минимальным давлением, в пределах которого вода, попавшая в прибор, сохраняет свойства плотности. При изменениях давления, неизбежны каверны и воздушные пустоты. Поэтому подбор насоса должен осуществляться в зависимости от объемов воды, нужной для обеспечения хозяйственных и бытовых потребностей.

Как спустить воздух с котла

Для этого, периодически открывают и закрывают кран Маевского, с интервалом в несколько минут. Процедуру повторяют до появления шипения или свиста, свидетельствующего о выходе воздушной пробки. Появление звука требует выдержки стравливающего приспособления в открытом положении до появления теплоносителя.

Отсутствие специальных приспособлений для устранения пробок на котле, требует прибегнуть к помощи таких же приборов на трубопроводах, расположенных выше источника тепла.

Если в закрытом контуре, который отсекает котёл с возвратным трубопроводом, отсутствует циркуляционный насос, то включают источник энергии: газ, электричество, а в твердотопливном – разжигают топку. После нагрева трубопровода «подачи» производят периодическое открытие развоздушивателя. Теплоноситель, нагреваясь, будет подниматься от котла по магистрали за счёт нагрева и возвращаться по соединительному трубопроводу – обратно к теплообменнику. Такая методика требует внимательного слежения за температурой, особенно при обслуживании источника тепла не твёрдом топливе. Перемещение теплоносителя по такому контуру будет очень медленным и это учитывают при выполнении работ.

При отсутствии возможности перекрытия водяного контура котла и наличии приборов для отвода воздуха только в верхней части магистрали, необходимо сливать теплоноситель, а затем заливать весь требуемый объём воды. Перед тем как приступить к таким глобальным мероприятиям, рекомендуется отсечь все приборы (кроме котла) и, включив насос, стравливать давление через ближайший развоздушиватель на магистрали, до появления звука или пузырьков. Отсутствие результата говорит о необходимости полного слива теплоносителя.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

  • В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
  • При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
  • Он давит выступом-флажком на жиклер, отжимая его.
  • Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
  • По мере выхода воды корпус воздухоотводчика заполняется водой.
  • Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Заполнение отопительного контура теплоносителем

Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух.

Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.

Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе.

Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.

Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.

В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.

На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле.

Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.

После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.

Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.

Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.

Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.

После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.

Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского.

Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.

Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.

Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.

Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами

Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением

Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского

Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского.

При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар.

Выполнять обе эти операции в одиночку затруднительно. Поэтому рекомендуется заполнение закрытого контура выполнять вместе с помощником. Пока один спускает воздух из радиаторов, его напарник контролирует уровень давления в системе и сразу же корректирует его.

Совместная работа повысит качество выполнения этого типа работ и сократит их сроки.

Как удалить воздушную пробку из системы отопления?

Причины образования воздуха в системе отопления понятны, но как его удалить? Ведь если оставить все как есть, это может привести к коррозии отдельных элементов системы, а также к преждевременному выходу из строя циркуляционного насоса отопления.

Во-первых следует найти место, где находиться воздушная пробка. Для этого понадобится маленький молоток или любой другой металлический предмет, при помощи которого следует простучать трубопровод. По звучанию металла находим расположение воздушной пробки. Там, где находиться воздух, звучание будет, как у пустотелой металлической емкости, т.е. более звонкое. Чаще всего завоздушивание происходит в верхних участках системы отопления.

После обнаружения воздушной пробки, следует открыть воздухоотводчик и держать его открытым до тех пор, пока не побежит вода. Перед тем, как развоздушить систему отопления рекомендуется поставить под воздухоотводчик емкость для слива теплоносителя.

Как правило, после удаления воздуха из системы, радиаторы начинают греть в нормальном режиме. Если же этого не произошло, рекомендуется промыть систему отопления.

Кран Маевского в верхней части регистра отопления.

Удаление воздушных пробок производится при помощи:

  • Крана Маевского — ручной воздухоотводчик, у которого стравливание воздуха осуществляется путем регулирования обычной отверткой или рукой (в зависимости от модели крана). Вентиль следует отворачивать медленно, если появилось шипение, это означает, что воздух начал выходить. После того, как польется теплоноситель можно закрывать вентиль;
  • Автоматических воздухоотводчиков – стравливают воздух автоматически.

Примечание! При стравливании воздуха через воздухоотводчик, давление в работающей системе может падать, т.к. после ухода воздуха освобождается занимаемое им пространство. В этом случае необходимо долить в систему теплоноситель, до тех пор, пока давление не нормализуется.

Автоматический воздухоотводчик.

Выбор воздухоотводчика: советы специалистов

Такое важное обязательное устройство безопасности любой тепловой сети как автоматический воздухоотводчик для отопления, нужно выбрать правильно. Обычно он поставляется в комплекте с прочим котельным оборудованием

Если все же придется собственнику дома самостоятельно выбирать автоматический воздухоотводчик, то рекомендуется обратить внимание на качества материала, из которого произведен клапан. Необходимо уберечься от всевозможных силуминовых фальшивок, имитирующих медные модификации

Профессионалы рекомендуют делать выбор автоматических устройств, имеющих выхлопные патрубки, направленные вверх.
По отзывам многочисленных покупателей, на моделях с боковым выводом утечки возникают намного раньше. Кроме этого, при установке необходимо точно обеспечить вертикальность расположение устройства.

Главные рекомендации по подбору воздухоотводчиков:

  1. Механизированный воздушник надежнее приобретать с пластмассовой либо железной ручкой, данное избавляет от необходимости носить с собой разнообразные ключи либо отвертки. Таким краном удобно пользоваться даже в труднодоступных местах.
  2. В том случае, когда в квартире живут малолетние дети, то рекомендуется ставить обыкновенный ручной воздушник, изготовленный под отверточное регулирование. Иначе детвора сможет отвинтить воздушник ручкой и обвариться кипятком.
  3. Желательно приобретать устройства с самодействующим отсекателем.
  4. В случае, когда позволяет смета, возможно, заказать механизм с дополнительными опциями, способными сделать обслуживание тепловой сети наиболее комфортным.
  5. Высококачественное анодированное покрытие воздушника, по существу не выполняет абсолютно никакой роли, а только снижает уровень образованию ржавчины металлов.
  6. Сегодня в торговой сети возможно найти комбинированные модификации теплосетевых устройств, которые также оснащаются воздухоотводчиками. В этот список входят балансировочные вентильные устройства, разнообразная запорно-предохранительная арматура и электронасосы циркуляции теплоносителя.

Последствия


Разрыв трубы из-за гидроудара При возникновении преграды на пути перемещения потока, давление жидкости увеличивается в разы, что приводит к увеличению нагрузок и разрушению материала трубопроводов. Максимальное количество аварийных ситуаций возникает в длинных контурах водопроводов, отопительных систем или других инженерных коммуникациях. Определённые неудобства может вызвать разрушение тёплого пола.

Обратите внимание! Для защиты подпольной отопительной системы от перегрузки, к общей системе присоединяют клапан-термостат. Рассматриваемое приспособление желательно монтировать на входе нагретой жидкости в систему трубопроводов

При автоматическом перекрытии клапана жидкость двигается по инерции. После термостата располагается участок трубы, заполненный вакуумом, где присутствует давление в пределах одной атмосферы, в то время как система может спокойно выдержать 4 атмосферы. Для полного перекрытия движения потока на выходе из системы устанавливают ещё один клапан

Рассматриваемое приспособление желательно монтировать на входе нагретой жидкости в систему трубопроводов. При автоматическом перекрытии клапана жидкость двигается по инерции. После термостата располагается участок трубы, заполненный вакуумом, где присутствует давление в пределах одной атмосферы, в то время как система может спокойно выдержать 4 атмосферы. Для полного перекрытия движения потока на выходе из системы устанавливают ещё один клапан.


Разрушение радиатора отопления вследствие гидроудара

Последствиями гидравлического удара могут быть:

  • Разрушения теплового оборудования и трубопроводов;
  • Появление трещин и дальнейшее разрушение материала отопительных приборов;
  • Возможность получения сильных ожогов при авариях отопительной системы;
  • Прекращение тепло- и водоснабжения загородного дома;
  • Возможность подтопления соседей.
