Особенности и формы кровли
Каркасная крыша может быть установлена только с пролетами не длиннее 1220 см, при этом разрыв от одной фермы до другой составляет максимум 0,6 м. Размеры фрагментов каркаса определяются расстояниями пролетов и расчетной снеговой нагрузкой. Стропила могут быть как свободно устанавливаемые, так и принимающие нагрузку от чердачных элементов. В случае с кровлей ломаной формы удается обеспечить достаточную для жилой мансарды высоту потолка, а смотреться она будет лучше всего на квадратном строении.
Многощипцовая крыша считается наиболее сложной и едва ли доступной вариацией для самодеятельных строителей. Сбалансированная стропильная система эффективно выдерживает даже очень высокие нагрузки, имея при этом отличную «внешность». Поскольку скат крутой, риск задержки снега будет минимален. Но при этом придется очень тщательно рассчитывать все элементы конструкции, а в процессе работы появится немало отходов. Кроме того, ендова должна будет пережить воздействие значительного количества снега.

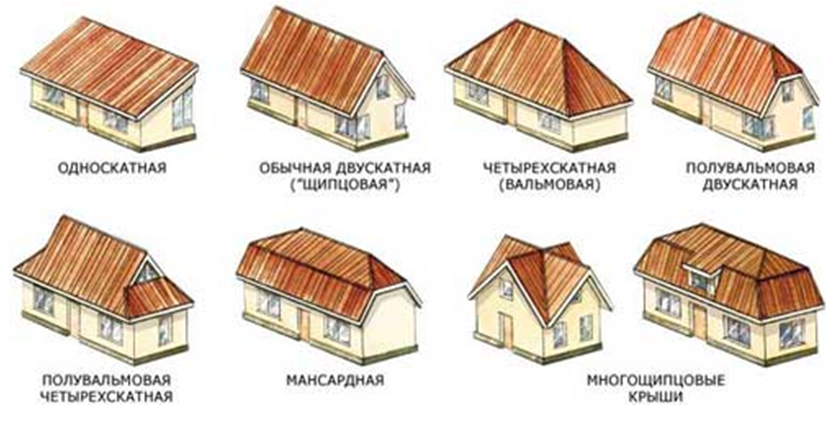

Разновидности форм
Ключевым фактором, которым необходимо руководствоваться, при выборе конструкции крыши, является климатическая зона. Именно климат и окажет влияние на уклон, форму и кровельный материал.
В самом деле, сооружение крыши с малым уклоном не имеет смысла сооружать в регионах, где обильные снегопады в порядке вещей.
Деревянный дом с плоской крышей, имеет свои достоинства — они довольно дешевы в сооружении, такую кровлю не сорвет ветер, но на поверхности такой кровли буду задерживаться вода и снег. Рано или поздно приведет к порче и замене крыши.
Мансардная крыша двухскатная крыша имеет более сложную конструкцию, но ее сооружение позволит организовать в подкровельном пространстве дополнительную комнату.
Виды каркасов крыш
Стропильная система деревянного каркасного дома также выполняется из древесины
Классификация сооружений возможна по ряду параметров, включая структуру (бывают системы для односкатных, двускатных, многоскатных кровель), угол наклона, тип стропил и другие факторы. Наиболее популярно разделение по материалу.
Деревянные
Крыша каркасного дома, кирпичного, блочного или монолитного частного здания, высота которого не превышает 2-3 этажей, зачастую обустраивается на деревянной стропильной системе. Такие же конструкции применяют при строительстве садовых домиков, беседок, гостевых домов, бань и саун. Дерево представляет собой достаточно легкий материал, который сочетает экологически безвредный состав с хорошей прочностью и удобством монтажа.
Для изготовления сооружения используют доски толщиной 5 см, бруски с квадратным сечением 10 х 10 либо 15 х 15 см
При обустройстве каркаса кровли из дерева важно провести предварительную обработку, покрыв поверхности огнезащитным составом и лаком либо краской для защиты от влаги, образования грибка и плесени
Металлические
Если дом имеет большие размеры, каркас и стропила лучше сделать из металла
Если планируется сделать крышу с увеличенными скатами или использовать слишком тяжелый материал для внешнего покрытия (например, натуральную черепицу), целесообразно выбрать конструкции из металла. Отличительные черты таких сооружений:
- повышенная несущая способность;
- устойчивость к температурным перепадам, воздействию пламени;
- при оцинковке или окрашивании специальными полимерными веществами конструкция устойчива к влаге и скоплению конденсата;
- срок службы превышает 60-70 лет.
Железобетонные
Такой тип каркасов выполняют из плит перекрытия, имеющих стандартизированные размеры и массу. Эти конструкции используют в многоэтажных зданиях, промышленных и торговых стационарных строениях. Железобетонные каркасные сооружения подходят для обустройства бесчердачных крыш невентилируемого типа, верхнее покрытие может быть выполнено из рулонного материала – рубероида, мягкой кровли и пр.
Изготовление стропил и монтаж стропильной системы
Чтобы установка стропил своими руками была выполнена правильно, следует сначала определиться с типом кровли. Одним из самых простых вариантов для начинающего кровельщика является двускатная крыша, даже если под ней запланирована мансарда.
Происходит этот процесс следующим образом:
- Сначала следует изготовить шаблон, на основании которого будут производиться все последующие работы. Поскольку стропила двускатной крыши — это однотипные конструкции, шаблон поможет сэкономить много времени и усилий. Сначала следует взять две доски и соединить их с одного края гвоздем. Конструкция становится похожей на ножницы. Свободные края досок шаблона устанавливают на опоры в тех местах, на которые будут опираться стропильные ноги. Таким образом устанавливается угол уклона ската крыши. С помощью еще двух гвоздей полученный между двумя досками угол нужно зафиксировать. Шаблон можно считать готовым. Дополнительно шаблон фиксируют с помощью поперечной перекладины.
- Теперь необходимо изготовить еще один шаблон, с помощью которого будут выполняться монтажные зарезы на стропилах. После этого собирают стропильную ферму, используя в качестве крепежа гвозди и саморезы. Шаблон для изготовления зарезов выполняют из пятимиллиметровой фанеры, которую укрепляют доской на 25 мм.
- С помощью шаблонов выполняются монтажные зарезы на балках, затем их соединяют в соответствии с углом уклона скатов. Получается большой деревянный треугольник, который называют стропильной фермой. Стропильные фермы обычно собирают на земле и аккуратно поднимают по лестнице для дальнейшего монтажа.
- Сначала устанавливают две крайние стропильные фермы. Для правильной их установки по вертикали и по горизонтали используют временные подкосы, которыми закрепляют конструкцию.
- Затем между вершинами крайних стропильных ферм необходимо натянуть веревку, которая обозначит конек будущей крыши.
- После этого собирают, поднимают наверх и монтируют остальные стропильные фермы на расстоянии не менее 60 см друг от друга.
- Крупные конструкции следует укрепить дополнительными подпорами, подкосами, ригелями и т. п.
- Чтобы сформировать пространство будущей мансарды, устанавливают специальные опоры и горизонтальные балки.
Несколько сложнее выглядит стропиловка крыши своими руками на три или четыре ската. Она начинается с предварительных точных расчетов и тщательной разметки обвязки.
Для правильного монтажа стропильных систем нужны тщательные расчеты
Затем на специальных опорах монтируется коньковый брус, к которому последовательно присоединяют:
- диагональные стропила;
- центральные промежуточные стропила;
- промежуточные стропила;
- короткие стропила.
От качества изготовления и монтажа стропильной системы зависит внешний вид и функциональные характеристики кровли. Доверять такую работу следует профессионалам, которые имеют необходимый опыт, особенно если требуется монтаж кровельной конструкции повышенной сложности.
Соединение стропил
Процедура возведения стропильной системы
Одним из наиболее важных моментов при установке стропильной системы является соединение нескольких ее элементов в месте пересечения двух центральных и двух диагональных стропил, а также одного центрального вальмового стропила на брусе конька, на котором делается специальный надрез с двойным скосом.
У центрального вальмового стропила и у диагональных стропил следует также пропилить такой же двойной скос.
Немного по-другому производится расчет угловых стропил, поскольку очень важным является тот факт, что соединение угловых стропил вальмы и двускатной системы происходит попарно.
Довольно часто квалифицированные строители на глаз отмеряют длину угловых стропил, что позволяет не производить ее замеры. Доски, из которых будут изготовлены угловые стропила, укладывают в то место, где они будут крепиться, подгоняются под требуемую длину.
Далее отмечают нужные места спилов, отпиливают излишки и производят крепление. Данный способ используется достаточно часто, но к его недостаткам можно отнести появление отходов и существенные затраты времени.
Гораздо более точным методом, при котором к тому же не возникают отходы, является разметка длин угловых стропил при помощи специально изготовленного из листа фанеры шаблона в виде прямоугольного треугольника.
В любом проекте дома обязательно учитывается угол наклона вальмовой крыши, который должен совпадать с уклоном, сделанным на шаблоне.
Например, при требуемом уклоне кровли 5:10 длины катетов шаблона должны составлять 40 и 80 см. При выполнении разметки стропила и ее подрезании этот шаблон окажется просто незаменимым.
Для определения расстояния, на котором будут монтироваться промежуточные угловые стропила, следует выбрать одно из стропил, являющееся точкой отсчета, обычно данная точка располагается на мауэрлате.
Расстояние от нее до угла здания должно совпадать с длиной стропила без учета карниза, при этом проекция стропила и расстояние до места, где оно закрепляется на мауэрлате, образуют друг с другом квадрат.
Остальные промежуточные угловые стропила следует устанавливать равномерно, закрепляя их нижние концы на мауэрлате, а верхние – на диагональном стропиле. Вальмовые же стропила монтируются встык с составляющими двускатную часть кровли угловыми стропилами.
При строительстве вальмовой крыши следует помнить и о различных нюансах, например, о том, что на размеры непосредственно крыши влияют габариты здания, на котором она устанавливается, а так же материал для кровли.
К примеру, устройство крыши из шифера своими руками обойдется Вам дешевле. чем из черепицы.
С учетом, что ширина загородных домов обычно является довольно серьезной величиной, следует использовать в расчете системы стропил показатель их провисания, который в первую очередь актуален для центральных диагональных и промежуточных стропил.
В современном загородном строительстве стропильная система вальмовой крыши приобретает все большую популярность. Этому способствуют такие ее характеристики, как надежность, долговечность и эстетичность, которые, безусловно, являются наиважнейшими при строительстве коттеджа или загородного дома.
Устройство каркаса крыши
Конструктивные детали стропильной системы дома
В состав стропильной системы входит несколько компонентов:

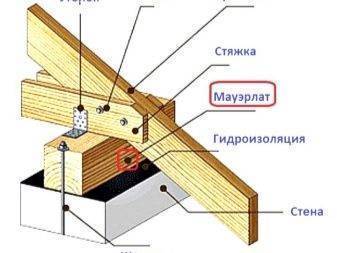

- Мауэрлат. Это подстропильный брус, который закладывают над верхним кирпичным, блочным рядом или венцом здания по периметру. Для изготовления используется преимущественно сырье хвойной древесины (сосна, ель, лиственница). Для крепления используют анкерные болты или специальные шпильки из металла.
- Лежень. Это брус, который укладывают на внутренние перегородки, в отличие от мауэрлата, располагаемого на несущих внешних стенах. На лежень монтируют центральные стойки, которые служат в качестве опорных элементов для конька.
- Стойки. Это вертикальные элементы стропильной системы для центральной части каркасных ног и конькового прогона.
- Стропила. Располагаются под углом к коньковому прогону от мауэрлата и лежня. Если подкровельное пространство планируется обустроить для хранения инструментов или сделать там мансардный этаж, стропильные ноги устанавливают под увеличенным углом.
- Ригель с затяжками. Это горизонтальные каркасные части, которые служат для стягивания ног конструкции. Ригель размещается сразу под коньком, элемент отличается увеличенной толщиной и прочностью.
- Подкосы. Требуются для защиты стропил от деформации из-за большого веса.
Теплоизоляция металлической стропильной системы ↑
Конденсат представляет опасность не только для стропильной системы, но и для утеплителя. При намокании большинство теплоизоляционных материалов теряют свои полезные свойства, поэтому утеплитель кладут не между стропилами, а под металлическими элементами или же над ними.
Правильный монтаж теплоизоляции поможет избежать образования мостиков холода.
Если утеплитель размещают под стропилами, следует все элементы кровельного пирога размещать выше утеплителя, чтобы избежать образования мостиков холода.
Качественно провести работы с металлом может только специалист. При создании металлической кровельной конструкции следует обратиться к профессиональным кровельщикам, имеющим соответствующий опыт.
Типы стропильных систем — чем они отличаются между собой
Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.
Система с висячими стропилами
Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.
Перечислим несколько важных фактов об их конструкции:
- Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
- На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
- Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.
Основные части конструкции стропильной системы
Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.
#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.
#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.
#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.
#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.
#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).
#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.
#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.
#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.
#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.
Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.
Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.
С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.
Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.
Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
Устройство
Конструкция двускатной кровли отличается наличием наклонных поверхностей с двух сторон. Площадь основания кровли имеет прямоугольную поверхность. Скаты не дают собираться на крыше снегу и талой воде. Крыша естественным образом очищается. Кровля состоит из конструктивных узлов: мауэрлата, системы стропил, конька и кобылки, свесов кровли, подкосов, затяжек, обрешетки и стоек. Стоит разобраться, чем характерны все элементы конструкции двускатной кровли.
Мауэрлат необходим для правильного распределения нагрузки на несущие стены от стропил. С этой целью обычно выбирают прочную древесину – брус (это может быть дуб, лиственница, сосна). Выбор бруса по сечению определяется видом древесины (цельный или склеенный). Например, 100 на 100 мм или 150 на 150 мм. Стоит отметить, что при выборе металлической стропильной системы мауэрлат также должен быть выполнен из металла.
Основным элементом системы двускатной крыши является стропильная нога. Эти элементы изготавливаются из прочного бруса и бревен. При соединении стропильной ноги сверху формируется ферма с различным типом промежуточной опоры. Важную роль здесь играют параметры стропил и узлы конструкции.
Затяжка необходима для соединения стропильной системы (стропильной ноги) и для придания прочности и необходимой жесткости конструкции.
Прогон бывает двух типов: коньковый, при котором монтаж производится в месте примыкания стропил (в этом месте далее устанавливается конек кровли), и боковой прогон, который обеспечивает кровельным элементам (ферме) дополнительную жесткость (размеры и количество таких прогонов будет зависеть от нагрузки на конструкцию).
Стойки для стропил в виде вертикального бруса также принимают на себя значительную часть нагрузки от крыши. Стойку для стропил двускатной крыши обычно располагают по центру. Если ширина пролета больше обычной – то еще и по бокам. При возведении несимметричной крыши стойки ставятся в зависимости от длины стропил. Для ломаной кровли установка стоек выполняется по бокам, при этом остается свободное пространство. Если планируется две комнаты под крышей, то стойки стропил ставят по центру и по бокам.
Подкосы – это опоры для стоек. При подкосе под углом более 45 градусов кровля лучше защищена от деформации (снег, ветер). В зависимости от климатической зоны могут быть установлены как продольные, так и диагональные подкосы стропильной парой на одной плоскости.
Лежень служит надежной опорой стоек. Это место крепления подкоса.
Обрешетка необходима для фиксации материалов и конструктивных элементов кровли. Обрешетку устанавливают перпендикулярно к стропильным ногам. Одно из важных предназначений обрешетки – перераспределение нагрузки от кровли на стропильную систему.
Монтажные работы по созданию односкатной кровли
Имея на руках чертежи и выбранный вид системы, можно приступать к работе. Еще потребуются соответствующие инструменты и пиломатериалы. Установка стропильной системы выполняется так:
Между стропилами укладывается утеплительный материал. Он должен жестко держаться там. После чего сверху делается контробрешетка для вентиляции. На контробрешетку укладывается гидроизоляционная пленка. Она защищает утеплитель от влаги, которая может испортить его.
Что касается обрешетки для укладки кровельного материала, то она выбирается в зависимости от того, какой именно это будет кровельный материал. Например, сплошная обрешетка из досок или фанеры нужна при устройстве мягкой черепицы и других рулонных материалов. Если используется металлочерепица, профнастил, шифер, ондулин и другие виды жесткой кровли, то обрешетка делается вразбежку. Шаг зависит от кровельного материала.
А чтобы защитить утеплитель изнутри односкатной кровли, нужно обшить его пароизоляционной пленкой. Теперь можно сказать, что односкатная кровля полностью готова.
Соединительные элементы для стропильных систем
Раньше конструкции собирались на обыкновенных гвоздях и скобах, отдельные элементы соединялись в запил. Это довольно трудоемкие работы, требуют практических навыков. В настоящее время редко можно встретить мастеров, использующих старые технологии, промышленность выпускает большой выбор металлических креплений, упрощающих и облегчающих процесс строительства крыши.
| Наименование соединительного элемента | Назначение |
|---|---|
| Держатель стропильной ноги | Предназначен для крепления стропильной ноги к верхнему венцу или мауэрлату. В зависимости от особенностей конструкции обеспечивает жесткое или плавающее соединение. Плавающее соединение позволяет стропильным ногам во время усадки дома скользить, при этом не появляются непредусмотренные напряжения в узлах стропильной системы, она сохраняет все свои первоначальные параметры. Жесткий держатель стропильной ноги используется в тех случаях, когда вероятность усадки деревянного дома минимальная. |
| Опора бруса | Элемент дает возможность соединять два бруса под прямым углом, при этом нет надобности делать соединение в полдерева. Надо помнить, что все соединения такого типа заметно уменьшают несущие способности элементов. Чем больше их запиливать, тем тоньше становится балка или доска, соответственно, отрезанная часть не работает. |
| Крепежные уголки | Могут быть равносторонними и разносторонними, обыкновенными и усиленными. Наиболее часто используемые крепежные элементы, универсального назначения. Могут применяться как самостоятельные элементы или в дополнение к другим методам фиксации. |
| Угловой соединитель | Фиксирует положение двух примыкающих плоскостей конструкции, работает на разрыв. |
Детали для крепления стропил
Способы крепления стропильных ног
Кроме этих стандартных соединительных элементов, могут применяться шпильки для соединения верхней части стропильных ног. Такое соединение имеет одну степень свободы, что позволяет компенсировать колебания размеров деревянного дома.
Схема конькового соединения стропильной системы

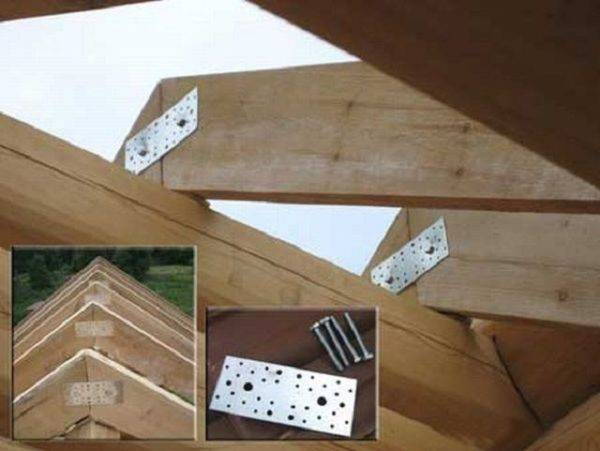

Соединение стропил в коньковой части
Соединение стропил металлическими накладками и болтами
И еще один нюанс. Количество саморезов должно быть в разумных пределах. Если их очень много, то прочность пиломатериалом заметно уменьшится, они могут расколоться даже при относительно небольших усилиях.
Количество саморезов должно быть в разумных пределах
Порядок расчета стропильных конструкций
При расчете стропильных систем и для того, чтобы составить план раскладки стропил, нужно учитывать предполагаемые нагрузки на конструкцию кровли, которые условно можно разделить на 3 категории:
- нагрузки, оказываемые постоянно – к ним относится вес элементов кровельного «пирога»;
- временные – это масса снега (зависит от погодных условий в регионе), вес людей, поднимающихся на крышу для проведения работ, ветровой фактор и прочее;
- особые нагрузки – например, на здания, расположенные в зонах повышенной сейсмической опасности.
Расчет возможной снеговой нагрузки выполняют по формуле:
S=Sg х μ, где
Sg – это вес снеговой нагрузки из расчета на квадратный метр кровельного покрытия. Данная величина является условной, и ее значение определяют по специальным таблицам в зависимости от региона.
μ – это коэффициент, который зависит от угла наклона крыши.
Для определения ветровой нагрузки, необходимо знать:
- тип местности (городская застройка или открытое пространство);
- нормативную величину ветровой нагрузки в данном регионе;
- высоту здания.
