Разводка труб канализации в частном доме – как правильно обустроить

Схема и монтаж наружных сетей

Закончив выполнять разводку канализации в доме и организовав вывод трубы через фундамент, можно приступить к сборке наружных сетей. К внешним, расположенным за пределами дома, сетям относят следующие элементы:

Трубы, предназначенные для укладки в грунт.

  • Необходимый набор фитингов для соединения труб.
  • Колодцы для обслуживания и прочистки наружных сетей.
  • Установка для очистки сточных вод.

Планирование и монтаж наружных сетей

Прежде всего, нужно выбрать место расположения септика. Его следует расположить в нижней точке участка, чтобы можно было использовать естественный рельеф для создания уклона труб.
Сам септик может быть самодельным, к примеру, собранным из железобетонных колец. Но намного проще приобрести готовую модель, выполненную из пластика

Монтаж готовых установок проходит намного быстрее, а качество очистки в них выше.При выборе места установки септика важно соблюдать требования санитарных норм. Очистную установку нельзя располагать близко к дому (расстояние должно быть не менее 5 метров). Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды

Но и сильно удалять септик от дома не стоит, так как тогда нужно будет строить длинный трубопровод.
Трубопровод следует стараться располагать по прямой. Если необходимо выполнить поворот, то в этом месте устанавливают ревизионный колодец, так как место поворота – это место потенциального засора.
Все соединения наружного трубопровода должны быть герметичными, так как утечки приведут к загрязнению грунта и грунтовых вод.
Присоединение подводной трубы к септику рекомендуется выполнять через резиновую соединительную манжету, то есть оно должно быть герметичным, но не жестким. Такой подход убережет систему от разрушения во время сезонных подвижек грунта.

Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды. Но и сильно удалять септик от дома не стоит, так как тогда нужно будет строить длинный трубопровод.
Трубопровод следует стараться располагать по прямой. Если необходимо выполнить поворот, то в этом месте устанавливают ревизионный колодец, так как место поворота – это место потенциального засора.
Все соединения наружного трубопровода должны быть герметичными, так как утечки приведут к загрязнению грунта и грунтовых вод.
Присоединение подводной трубы к септику рекомендуется выполнять через резиновую соединительную манжету, то есть оно должно быть герметичным, но не жестким. Такой подход убережет систему от разрушения во время сезонных подвижек грунта.

Составление схемы разводки канализации – сложная и ответственная работа. Ошибки при составлении схемы приведет к тому, что система не будет работать или будет постоянно засоряться. Если есть неуверенность в своих силах, то лучше поручить выполнение этой работы специалистам.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам

  • В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
  • Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
  • При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
  • Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

  • Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
  • Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
  • Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
  • Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

  • герметичного бака-накопителя;
  • септика (с одной либо несколькими камерами);
  • септика с инфильтратором;
  • биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Утепленная труба

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

  • Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
  • Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
  • Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
  • Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Шумоизоляция фановой трубы

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.

Выбираем трубы для внутридомовой канализации

Для оборудования системы водоотведения внутри помещений используют трубы из чугуна или полимеров: полиэтилена, полипропилена и поливинилхлорида.

Чугунные изделия прочны, долговечны (срок эксплуатации – до 100 лет), устойчивы к перепадам температур, химическому и механическому воздействию и хорошо поглощают звуки, но дороги, и без специнструмента и навыков монтажа монтировать чугунный трубопровод своими руками сложно, здесь без помощи специалистов не обойтись.

Самостоятельно систему водоотведения чаще монтируют из полимерных труб: полиэтиленовых, полипропиленовых или поливинилхлоридных. Трубы из полимеров просты в монтаже и значительно дешевле чугунных, но имеют два существенных недостатка: отсутствие звукопоглощения и меньший срок эксплуатации – до 50 лет.

Каждый из видов пластика имеет свои особенности и температуру эксплуатации:

МатериалТемпература эксплуатацииОсобенности

полиэтилендо 50 градусовнеустойчивы к ультрафиолету
полипропилендо 80 градусовлегко деформируются при механическом воздействии
поливинилхлориддо 40 градусов, при кратковременном воздействии – до 80 градусоврастягиваются при продолжительном контакте с горячей рабочей средой

Важным фактором в выборе труб является пропускная способность. Этот параметр зависит от диаметра трубы и функционального назначения участка трубопровода.

Подключаемые приборыДиаметр трубы

мойка, стиральная машина, бидеот 32 мм
душевая кабина, ванна, кухонная мойкаот 50 мм
два и более прибора одновременно0т 75 мм
унитаз, стоякот 110 мм

Трубы для канализационных систем

Канализационные трубы для дачи следует выбирать с учетом места их размещения. Если трубы проходят в комнатах, сухом подполье, то можно использовать простые пластиковые из ПВХ, серого цвета, они не отличаются высокой прочностью, зато имеют низкую цену, легки и удобны для монтажа.

Серые трубы ПВХ для внутренней разводки

Для мест, где труба проходит в земле, подойдут гофрированные трубы с высоким коэффициентом кольцевой жесткости SN.

Для укладки канализации на улице под дорогой или на большой глубине потребуются гофрированные трубы из ПНД или полипропилена с SN от 8 и выше. Хорошо зарекомендовали себя двустенные трубы MAGNUM от компании System Group (Италия) или их российский аналог КОРСИС производства группы Полипластик (Россия). Они производятся из полиэтилена низкого давления. Обе линейки имеют модели SN8 и SN10. Для сильно нагруженных участков этими или большой глубины залегания же компаниями производятся очень прочные полипропиленовые трубы HYDRO и КОРСИС ПРО, с кольцевой жесткостью SN16.

Трубы Magnum

Пользуются популярностью так же трубы полипропиленовые трубы PRAGMA компании PipeLife, линейка которые представлена моделями различных диаметров с кольцевой плотностью SN от 8 до 16.

Трубы Pragma

Отличным выбором для менее нагруженных почв, например песчаных, и небольшой глубине укладки будет достаточным уложить плоские канализационные трубы ПНД. Такие изделия производятся на тех же технологических линиях, что и водопроводные, но цена ниже, т.к. их делают из переработанного вторичного полиэтилена.

Одностенная гофрированная труба ПНД в бухтеВнимание! Канализационные трубы ПНД не рекомендуется использовать в напорных сетях и для подачи питьевой воды. Все канализационные трубы либо имеют с одной стороны раструб, либо поставляются с фитингами и уплотнительными кольцами

Они легко собираются в коллектор

Все канализационные трубы либо имеют с одной стороны раструб, либо поставляются с фитингами и уплотнительными кольцами. Они легко собираются в коллектор.

Можно использовать чугунные или керамические трубы, но они дороже и тяжелее, для их доставки на участок потребуется транспорт большой грузоподъемности.

Видео: монтаж наружной канализации ↑

Отчет об установке локальной наружной канализации без помощи профессиональных строителей.

Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.

Проектирование разводки

Характерная особенность инженерных систем в частном доме – автономность. Один из ее главных элементов – канализация. Разводку системы канализации следует выполнять, учитывая санитарные нормы и строительные требования. Правила устройства канализации нельзя назвать строгими.

Материалы для разводки в частном доме можно приобрести в строительном или специализированном магазине

Обустройство канализационной системы предполагает проектирование как внешних, так и внутренних сетей. Внутренняя сеть должна состоять из стояка канализации, оснащенного фановой трубой, и разводки труб. Внешняя сеть включает подводящий трубопровод и очистное сооружение – септик.

Как составить схему внутренней разводки:

  • Отвод «серых» стоков делают из труб, сечение которых равно 50 мм.
  • Чтобы сделать отведение стока от унитаза, нужно использовать большую трубу, диаметр которой равен 110 мм. Такую же трубу используют для изготовления стояка.
  • Трубопровод не должен сужаться по направлению к стояку.

Монтировать канализационную систему лучше всего полимерными трубами

Важно, чтобы сливной стояк проходил вертикально. Его нужно оснастить ревизией, обратным клапаном и фановой трубой

Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Фановый стояк в помещении и фановая труба на крыше

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

  • В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
  • Дом имеет больше двух этажей, оборудованных общими стояками;
  • Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
  • Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
  • Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
  • При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Вывод фановой трубы на крышу двухэтажного строения

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

  • способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
  • устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
  • прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:

Материал трубыПреимуществаНедостатки
чугундолговечность, устойчивость к нагрузкам, перепадам температурбольшой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
стальустойчивость к механическому воздействию, гладкость внутренних стенокнеустойчивость к воздействию влаги, подверженность коррозии
асбестоцементдолговечность, лёгкость, низкая стоимостьнеустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтиленнизкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхностивыдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропиленвыдерживаемая температура – до 80 градусовмалая жёсткость, подверженность деформации при механическом воздействии
поливинилхлоридмногообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкостьвыдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

Какие трубы и составные элементы нужны для разводки канализации

Разводка канализации проводится при использовании следующих элементов:

  1. Накопительный колодец или септик.
  2. Стояк: для отвода стоков или биогазов.
  3. Коллекторы для выполнения обслуживающих работ.
  4. Трубы различного диаметра.

Система будет полноценной только в случае, когда при ее создании используются фитинговые соединительные элементы.

Зачастую для выполнения монтажных работ приобретаются следующие трубы:

  1. Унитазы и биде подключаются через трубы диаметром 110 мм.
  2. Ванные, душевые кабинки и раковины подключают через трубы, диаметр которых составляет 50 мм.
  3. Канализационные выпуски или стояки должны иметь диаметр более 100 мм.

При выборе труб следует уделить внимание и на то, из какого материала они изготавливаются. В последнее время большой популярностью пользуются пластиковые трубы, которые обладают уникальными эксплуатационными качествами: практичность, долгий срок службы, невысокая стоимость, хорошая обрабатываемость и многие другие

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

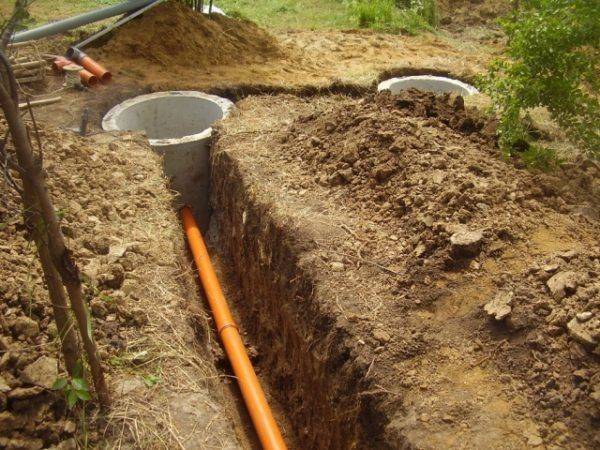

Монтаж наружной канализации

Согласно СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» от несущей способности грунтов зависит тип подушки для канализационного трубопровода. В траншеях в скальных грунтах предусматривают подушку толщиной от 100 мм из тщательно утрамбованного песка или гравия. В торфяных, илистых и других слабых почвах делают искусственное основание. Для остальных видов почв достаточно тщательно утрамбовать непосредственное дно траншеи.

Глубина подвода труб зависит от уровня промерзания почвы в данной местности. Верх водопровода должен быть ниже точки промерзания. При высоте почвенного слоя менее 700 мм водосточные трубы должны быть утеплены и предохранены от повреждений, если сверху предполагается проезд наземного транспорта.

Дно траншеи обязательно очищается от мусора и крупных камней, подготавливается основание. Трубопровод нужно подвести к дому от места сброса канализации с минимальным количеством поворотов. Если же их избежать не удаётся, то используют плавные отводы для труб. Трубы и фасонные части между собой соединяются с использованием герметика.

Укладка трубопровода

Подвод канализации к частному дому должен быть под нужным уклоном:

  • для трубы диаметром 160 мм необходим уклон 0,008;
  • для подводящей трубы размером 110 мм – 0,02;
  • трубопровод диаметром 50 мм нужно прокладывать под уклоном 0,03.

На выходе из здания в отверстие фундамента вставляют металлическую гильзу для прокладки в ней труб. Оставшееся пространство обязательно заполняется утеплителем, например, минеральной ватой.

Выполняя эти несложные условия, можно себя обезопасить от внезапного прорыва внешней сети ассенизации или промерзания её зимой. Например, процесс ремонтных работ в холодный период года усложняется рытьём траншеи в мёрзлой земле.

Несколько слов об утеплении

Утепление канализационных труб применяется довольно часто. Для этого используются специальные рулонные или формовые утеплители.

Первые необходимо намотать на трубу в процессе монтажа канализационной системы, вторые изготавливаются под трубу конкретного диаметра и просто надеваются на нее.

Поскольку теплоизолирующие материалы при контакте с водой могут потерять значительную часть своих полезных свойств, важно укрыть их надежным слоем гидроизоляции. В качестве альтернативного или дополнительного метода теплоизоляции используют специальный нагревающий кабель, который монтируют по всей протяженности трубы

В качестве альтернативного или дополнительного метода теплоизоляции используют специальный нагревающий кабель, который монтируют по всей протяженности трубы.

При использовании таких конструкций, необходимо тщательно заделать стыки, чтобы на утеплитель не попала влага.
