Создаем четырехскатную крышу для дома своими руками: Обзор и Пошаговая инструкция

Содержание

Отметим плюсы и минусы четырехскатной крыши в сравнении с более распространенной и конструктивно простой двускатной.

Преимущества вальмовой крыши:

Правильно сконструированная и собранная вальмовая крыша за счет отсутствия вертикальных торцевых стен (фронтонов или щипцов) обладает низким сопротивлением воздушным потокам. Соответственно, наилучшим образом противостоит ураганным ветрам и менее подвержена разрушению кровли в местах карнизных свесов (щипцовых не имеет).
Четырехскатная крыша за счет угловых ребер, сходящихся к опорной балке конька, имеет жесткую конструкцию и не подвержена сколько-нибудь серьезным деформациям.
Вальмовая крыша позволяет соорудить большие свесы со всех четырех сторон здания, тем самым защитив фасады от осадков.
Четырехскатная крыша делает дом с мансардой визуально более низким

Это важно, когда здание нужно встроить в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
Вальмовая крыша красива. Хотя и не все с этим согласны.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки вальмовой крыши:

Крыша с четырьмя скатами сложнее двускатной и, соответственно, дороже. Правда, нет надобности в кирпичной кладке фронтонов. Поэтому не факт, что вальма обойдется в большую сумму.

Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

Скаты со всех сторон «съедают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет значение.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно.

Мансардные окна, часто используемые для освещения пространства под вальмой, имеют один, но существенный недостаток: их нужно обязательно закрывать перед дождем. В противном случае на полу будет лужа. С обычными, вертикальными окнами, размещаемыми в стенах фронтона при двух скатах, такой проблемы нет. Хотя, и в четырехскатную крышу можно красиво встроить вертикальные окна.

Еще один вариант встройки в крышу полноценных окон.

Классическая крыша с четырьмя скатами предполагает прямые, без переломов стропила, угловые ребра начинаются от конька, все свесы находятся на одной высоте.

Основной тип четырехскатной крыши. Две торцевые стороны имеют форму треугольника, другие две — трапеции. Большие свесы хорошо защищают фасад от осадков, да и вокруг дома можно спокойно обойти в дождь.

Шатровая крыша представляет собой разновидность четырехскатной, в которой все ребра сходятся в одной центральной точке.

Шатровая крыша больше подходит для квадратного плана дома

Датская вальмовая крыша — разновидность четырехскатной крыши с расположенными в верхней части коротких скатов фронтонами.

Схема стропильной системы датской четырехскатной крыши. Небольшой щипец в верхней части короткого ската используют для вентиляции или освещения.

В датскую крышу можно встроить полноценные вертикальные окна.

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце.

Такой тип крыши называют голландским

Полувальмовая крыша (также называемая полувальмовая с фронтоном) на самом деле является разновидностью двускатной, так как все стропильные ноги, опирающиеся на мауэрлат, установлены на длинной стороне и параллельно друг другу.

Ломаная четырехскатная крыша еще именуется мансардной вальмовой. Она сложнее в изготовлении, но позволяет отвести большую площадь под жилые помещения.

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы.

Ломаная четырехскатная крыша

Вальмовая крыша может быть не только четырехскатной, возможны различные комбинации разных типов конструкций.

Комбинированный тип крыши, где объединена вальмовая и двухскатная конструкция.

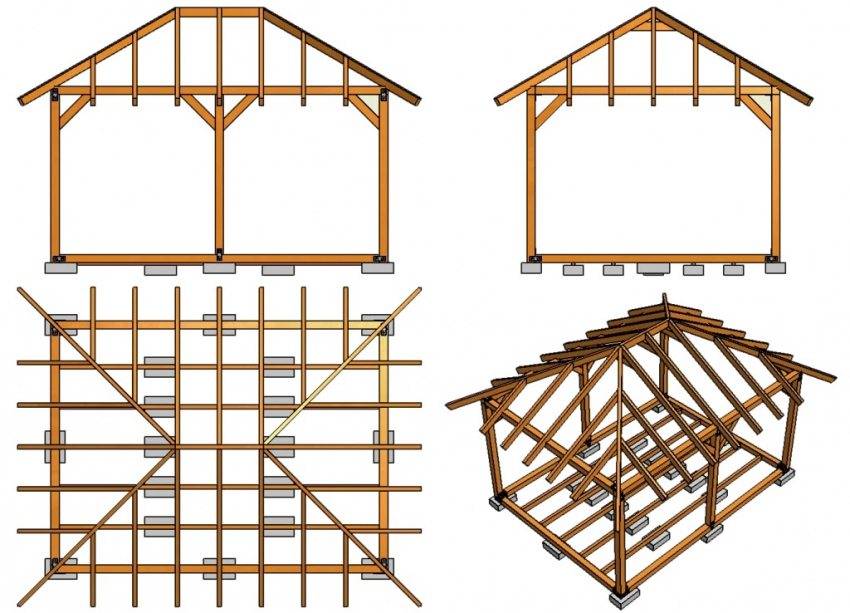

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю

Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.

Выбор подрядчика по установке

Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами

Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Расчеты конструкции четырехскатной крыши

Монтаж кровли такой формы невозможно реализовать, если нет проекта ее строительства.

Порядок, как рассчитать четырехскатную крышу правильно, знают только сотрудники специализированных проектных организаций. В технической документации, подготовленной специалистами, имеются чертежи стропильной конструкции, основных ее узлов соединения, схема кровельного «пирога» и других элементов для обустройства кровли.

При расчете прочностных показателей, учитывают, что на систему стропил оказываются постоянные (среди которых вес самой кровли) и временные нагрузки. К последним факторам относятся атмосферные осадки, сильные ветра, вес людей, осматривающих или ремонтирующих крышу. Вес кровли определяют путем умножения удельного веса каждого используемого материала на площадь поверхности скатов. Для этого нужно знать, как посчитать площадь крыши дома.

Прежде всего, для кровли рассчитывают угол наклона крыши, исходя из климатических особенностей конкретного региона. Среднее значение данного показателя составляет от 5 до 60 градусов. Если в районе расположения дома наблюдаются обильные осадки, специалисты настоятельно рекомендуют строить четырехскатные крыши с углом наклона в пределах от 45 до 60 градусов. Согласно СНиПу, снеговая нагрузка для средней полосы России равна 180 кг/м², если уклон составляет не более 60 градусов. С возрастанием угла наклона увеличивается количество материала для создания кровли, а соответственно стоимость ее строительства значительно возрастает.

Когда известен уклон скатов, требуется узнать высоту кровельного конька. Для этого величину, равную половине пролета дома, умножают на табличный коэффициент, который соответствует этому углу. Например, для угла в 25 градусов коэффициент равен 0,47, а при 30 градусах – 0,59, таким образом, если дом имеет ширину 10 метров, тогда высота конька составит 2,35 и 2,95 метра.

Затем производятся расчеты относительно длины стропил и их рекомендуемого сечения. Такой параметр как сечение стропил зависит от угла наклона крыши и оказываемых нагрузок. Запас прочности элементов стропильной конструкции не может быть меньше коэффициента 1,4. При определении размеров крыши – ее высоты, ширины и длины учитывают угол постройки. До того, как посчитать площадь четырехскатной крыши, необходимо знать площадь каждого из кровельных скатов, которые, как говорилось ранее, могут иметь форму треугольника или трапеции. Так как рассчитать площадь крыши иногда без схемы весьма сложно, рекомендуем это выполнять по заранее составленному проекту.

Эркерная вальма: особенности и разновидности

Классическая вальмовая кровля образуется четырьмя скатными плоскостями, сходящимися под наклоном к двум вершинам, соединенным коньком. Пара основных скатов имеет форму трапеции, пара боковых — форму треугольника.

Вальмовая крыша с эркером, несомненно, служит украшением дома и позволяет применять оригинальные интерьерные решения; вместе с тем, добавление в проект эркера усложняет конструкцию, она становится многоскатной. Скаты, пересекаясь, образуют внутренний угол, наиболее уязвимое место, в котором имеют привычку скапливаться атмосферные осадки. Угловое соединение называется ендовой, а крыша с подобным архитектурным элементом получила название яндовой кровли. Главным ее минусом считается сложность возведения. При проектировании увеличиваются требования к качеству расчетов; незначительные ошибки способны привести к снижению надежности и деформации кровли. Вместе с тем, вальмовая крыша может похвастаться следующими достоинствами:

Привлекательный внешний вид и возможность расширения жилого пространства — мансарды.

Ендова — место соединения скатов Источник board.infox.by

  • Долговечность и устойчивость к ветровым и дождевым нагрузкам. Чем меньше наклон скатов, тем более обтекаемой становиться форма и меньшая нагрузка приходится на стропильный каркас.
  • На такой кровле органично смотрятся большие свесы, обеспечивающие защиту фасадных стен от дождевой влаги.
  • Благодаря отсутствию фронтонов нагрузка кровельной системы на стены и основание жилья распределяется равномерно.

Помимо классической, существуют и другие разновидности вальмы, каждая со своими особенностями стропильной конструкции и возможностями обустройства эркера:

Шатровая. Скаты сходятся в одну точку и образуют многогранную пирамиду. Конек отсутствует; вместо него формируется более сложный в реализации коньковый узел. Шатровая крыша используется для эркеров небольшого размера, которые приобретают вид декоративных башенок, пристроенных к дому. Она смотрится наиболее органично.

Шатровая конструкция Источник yandex.ru

  • Ломаная (мансардная) вальма. Самая сложная в реализации конструкция, в которой скаты на определенной высоте меняют угол наклона (на меньший); количество отдельных плоскостей удваивается с четырех до восьми. Ломаная вальма обеспечивает максимум подкровельного пространства и хорошо подходит для обустройства эркера, значительно выступающего за плоскость фасада.
  • Полувальмовая. На боковом (треугольном) скате имеется вертикальный фронтон, в котором удобно устроить окно. Распространены двускатные (голландские, с укороченным треугольным скатом и фронтоном) и четырехскатные (датские, фронтон завершается торцевым скатом) полувальмовые кровли. В зависимости от устройства, полувальму можно совмещать с эркером.


Полувальма Источник viksar.ru

Расчет нагрузок

Рассматривая в подробностях, как сделать четырехскатную крышу, стоит особое внимание уделить принципам расчета нагрузок. Различаются нагрузки двух типов :

  • постоянные (вес обрешетки, утеплителя, изоляционных материалов, кровельного покрытия);
  • временные (вес накопившегося на кровле снега, воздействие ветра и т.д.);
  • дополнительные (какие-либо конструкции, крепящиеся к стропилам).

Согласно СНиП, проектируя кровлю следует исходить из средней величины снеговой нагрузки, которая составляет 180 кг/м 2. но в случае возникновения снегового мешка, на таком участке нагрузка увеличивается до 400 кг/м 2. При этом снеговая нагрузка не принимается в расчет, если угол наклона кровельных скатов превышает 60 градусов. Также требуется учитывать ветровые нагрузки, но их значение заметно меньше – до 35 кг/м 2. Если угол наклона скатов составляет менее 30 градусов, поправкой на ветер допустимо пренебречь.

Приведенные выше усредненные параметры нагрузок рекомендуется корректировать с помощью поправочных коэффициентов, соответствующих особенностям климата в районе строительства.

Дополнительную нагрузку составляют какие-либо подвесные объекты, закрепленные на стропилах крыши. Это могут быть вентиляционные камеры, водяной бак или другие устройства, установленные на чердаке. Возможность их монтажа должна быть учтена на этапе проектирования четырехскатной крыши.

Проектируя стропильную систему, необходимо выполнить два расчета. Первый расчет направлен на оценку параметров прочности конструкции – необходимо убедиться, что под нагрузками система не сломается. Второй расчет дает возможность оценить степень деформации элементов конструкции. К примеру, прогиб стропила мансардной кровли не должен превышать 1/250 его длины.

Специальные компьютерные программы-калькуляторы позволяют значительно упростить расчеты конструкции четырехскатной крыши и избежать возможных ошибок.

После выполнения необходимых расчетов составляется чертеж стропильной конструкции четырехскатной крыши. Подробная схема содержит информацию о размерах каждого элемента и способе их крепления.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство системы стропил

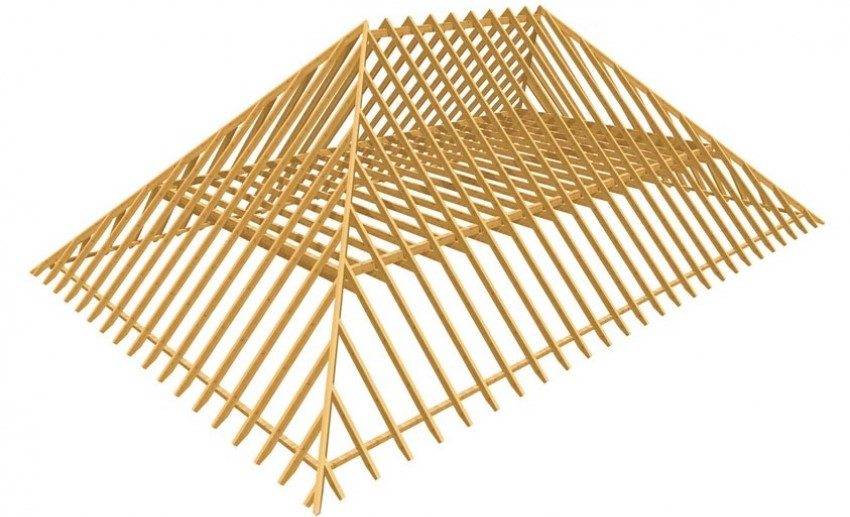

Стропильная система кровли

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли

Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

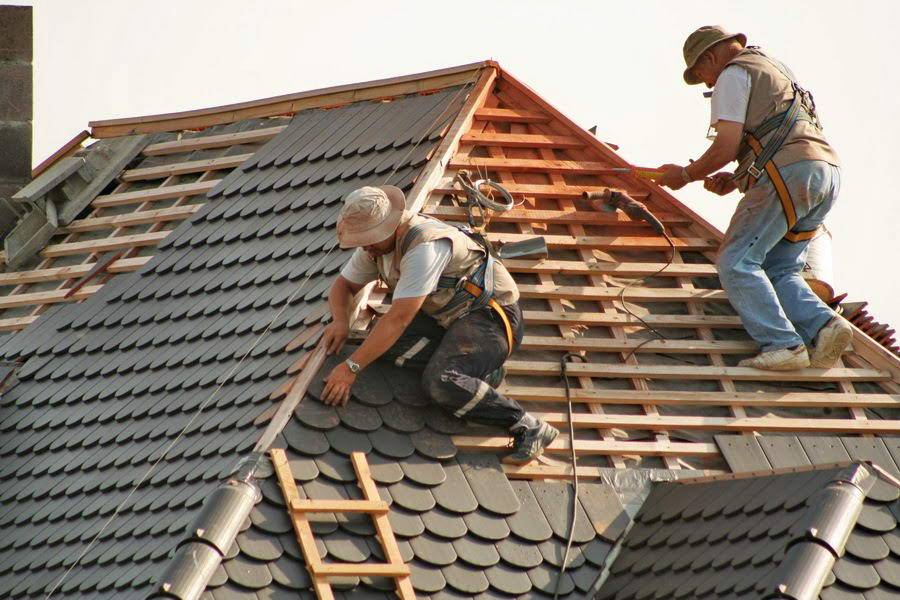

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Как сделать 4-х скатную крышу своими руками. Пошаговая инструкция

Прежде чем приступать к монтажу кровли, следует составить ее проект. Расчеты можно провести самостоятельно, так как в этом нет ничего сложного. Главное – это понимание, от чего зависит тот или иной параметр на схеме.

Угол наклона скатов

При расчете угла наклона скатов используют три показателя:

  • ветровая нагрузка на кровлю
  • количество осадков в регионе
  • материал изготовления крыши

Уклон может быть от 5 до 60 градусов. Следует также учитывать, будете ли вы обустраивать чердачное пространство. Если скаты будут слишком пологими, то высота чердака будет маленькой – жилую комнату здесь сделать будет невозможно. Таким образом, для строительства мансарды уклон скатов должен быть не более 45 градусов.

Если местность характеризуется частыми порывистыми ветрами или выпадением большого количества осадков в зимнее время, не стоит делать кровлю с углом наклона менее 30 градусов.

Если уклон будет 60 градусов и более, то атмосферные явления климатической зоны можно не учитывать.

Что касается материала изготовления кровли, то строительными нормами предусмотрены минимальные значения для каждого из них.

  • Рулонные материалы, изготовленные на основе битума можно укладывать горизонтально.
  • Асбестоцемент и глиняную черепицу – под углом от 9 градусов.
  • Кровельные материалы из стали – уклон от 18 градусов и больше.
  • Дерево – от 34 градусов.

Высота

Высота крыши – это тот параметр, который нужно будет вычислить. Площадь основания нам известна, так как коробка построена. Угол наклона кровли был вычислен на предыдущем этапе. Таким образом, применив несложные формулы со времен школьной программы, можно будет вычислить высоту конька.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

  • В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
  • Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
  • Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
  • Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.
