Как рассчитать расход труб
Выбор труб — дело архиответственное. Нельзя позволить себе выбрать некачественный материал, иначе всему делу очень быстро наступит конец — если труба даст течь, вытащить ее из бетона, в который она обычно устанавливается, будет практически невозможно. То есть наша задача — понять, какую трубу можно взять за эталон идеального качества и при этом не потратить все имеющиеся деньги.
https://youtube.com/watch?v=Ebw_Ue8YEzc
Оптимально выбирать давно проверенный бренд, но и тут нужно быть осторожным, чтобы не попасть на дешевую подделку друзей из Китая. Лучшим вариантом будет купить трубы в крупных магазинах. Как правило, они работают с производителями напрямую. Надежно также будет купить изделие у официального дилера. Найти его нетрудно: контакты и адрес компании-производитель сама помещает на свой сайт.
Чтобы посчитать расход труб, можно воспользоваться следующей схемой:
- Допустим, требуется организовать уложить трубы на теплый пол сшитый полиэтилен из труб в помещении 5х6 метров. Общая площадь при этом 30 м2. Учитываем, что часть полей занята мебелью и техникой. Учитывается, что для эффективной работы системы обогреваемая площадь не бывает ниже 70%. То есть принимаем за активное это значение размера площади. ПРи расчетах получаем 21 кв.м.
- Если облагоустраивается дом, то учитываем, что он имеете небольшие теплопотери, в среднем они сотавляют значение 80 Вт/ кв.м. Значит, удельные теплопотери комнаты будут составлять 1680 Вт/кв.м ( 21х80=1680).
- Желаемая (или предполагаемая) температура в комнате – примерно 20 C°. Планируемые в использовании трубы под водяной теплый пол имеют диаметр диаметром 20 мм. На них уложены стяжки, с примерной толщиной 7 см, а также плитка. Если стяжка будет толще толще, учитываем, что каждый дополнительный сантиметр плотность теплового потока будет уменьшать от 5 до 8%.
Как правило, при установке водяного “теплого пола” одной комнатой дело не ограничивается, поэтому придётся повторить эти расчеты всех обогреваемых комнат. Исходя из конечных цифр уже покупать длину и количество труб. комнат, и уже исходя из этих данных подобрать газовый котел и насос.
Что еще понадобится для монтажа?
- Теплоизоляция. Под трубы обязательно необходимо проложить слой теплоизоляции. Это может быть пенопласт или ЭППС.
- Гидроизоляция. Мультифольга или полиэтиленовая пленка – гидроизоляция и дополнительная теплоизоляция.
- Демпферная лента. Укладывается вдоль стен и между участками комнаты с разными отопительными контурами. Она предназначена для того, чтобы компенсировать расширение бетонной стяжки вследствие нагрева.
- Арматурная сетка. Призвана укрепить стяжку, и послужит основой, к которой будут крепиться трубы.
- Якорные скобки – специальные хомутики для крепления труб.
- Коллектор для теплого пола. Это устройство, которое выполняет функцию распределения теплоносителя по контурам. Если в системе несколько контуров разной длины, коллектор обязательно должен быть оснащен регуляторами расхода. Это обусловлено тем, что при подаче равного количества теплоносителя длинный контур будет греться значительно слабее, чем короткий. В некоторых случаях вода может совсем не пойти в более длинный контур из-за высокого гидравлического сопротивления.
- Смесительный узел. Это устройство необходимо в том случае, если не все комнаты в доме отапливаются при помощи теплого пола. В холодное время года температура теплоносителя, подаваемого на радиаторы достаточно высока, а теплый пол является низкотемпературной системой. Именно в смесительном узле подаваемый теплоноситель разбавляется уже остывшим до необходимой температуры.
Металлопластиковые трубы
Металлопластиковый аналог состоит двух слоев PEX, между которых заложена прослойка из алюминия. Этот вид труб менее подвержен расширению, обладая при этом всеми достоинствами сшитого полиэтилена. Именно данный вариант чаще всего используют при устройстве теплых водяных полов.
Продаются трубы металлопластиковые и из сшитого полиэтилена в бухтах с метражом до 200 м. Они легко гнутся при укладке на утеплителе и просты в монтаже. Теплые полы с их помощью самостоятельно в комнатах на 15–20 м2 можно собрать за день. Потом еще масса времени уйдет на застывание стяжки, но сам трубопровод и смесительно-коллекторный узел собираются в этом случае в кратчайшие сроки.
Трубы из металлопластика очень просто монтировать
Как уложить?
Когда пройден сложный этап выбора производителя, типа труб и рассчитан необходимый метраж, закуплены все комплектующие, можно непосредственно приступать к укладке.
Первый этап – теплоизоляция. На данном этапе проводятся все подготовительные работы, расчищается пол, при необходимости снимаются старые прогнившие перекрытия, происходит полная зачистка пространства. Необходимо избавиться от всего мусора, чтобы впоследствии он не мешал укладке. Установка осуществляется только в полностью очищенном пространстве без мебели и прочих предметов обстановки.
По завершению очистки можно приступить к укладке слоя теплоизоляции. В качестве материала для этого может выступать обычный листовой пенопласт. Его стоимость минимальна, а пропускные способности делают его эффективным средством в борьбе с проникновением холодного воздуха.
Пенопласт укладывается ровным слоем по всему периметру комнаты прямо на вычищенное пространство, так называемую базу. При желании можно предварительно загрунтовать поверхность. Удобнее, если толщина пенопластового листа не будет превышать 15 сантиметров.
Закончив с пенопластом, можно перейти к следующему этапу – гидроизоляции.
В качестве материала, выполняющего функцию гидроизоляции, может выступать обычная плотная пленка. В процессе укладки этого слоя полиэтиленовая пленка закрепляется по периметру прямо к стенам в районе плинтуса, а сверху выполняется крепеж металлической сетки. Благодаря этой манипуляции слой гидроизоляции получится более плотным, а пленка не будет передвигаться по пенопласту в случае отсоединения от стены.
Далее наступает самый интересный и ответственный этап – непосредственно укладка труб. К этому моменту уже должны быть выбраны тип и материал, способ подключения к основному нагревателю и рисунок, по которому будет происходить закрепление. А если, помимо решения о типе схемы укладки, иметь нарисованную схему по размерам пространства, процесс монтажа можно значительно ускорить.
Существует 2 основных способа укладки труб для теплого пола: змейкой и улиткой. Стоит рассмотреть отличия и определить, какая схема больше подходит для того или иного типа помещения.
«Змейка» чаще всего применяется для отопления в небольших помещениях. Кроме того, она может выручить в том случае, если после укладки труб змейкой остаются небольшие незаполненные участки, которые необходимо заполнить. Трубы при данном способе укладки расположены на расстоянии в 15-20 сантиметров, поскольку изгиб при данном способе равняется 180 градусов.
Сокращение шага между трубами уместно в области дверей, окон и других более холодных участках комнаты. Кроме того, можно использовать такой способ укладки как «двойная змейка» – две трубы повторяют рисунок друг за другом в симметричном отображении. Такой вариант обеспечит большую теплоотдачу. Общая длина контура здесь равна 70 метрам, иначе будет происходить снижение предельного КПД теплого пола.
Второй способ укладки – «улитка». Считается наиболее приемлемым и правильным, поскольку именно при таком раскладе распределение тепла происходит максимально равномерно по всему периметру. Шаг трубы лучше держать в пределах от 10 до 25 сантиметров, не допуская более широких зазоров, которые обеспечат перепады высоты готового пола. Длина контура же при данном типе раскладки может быть увеличена до 120 метров.
Далее по выбранному типу укладки происходит непосредственно сама укладка труб, которые крепятся к обычной арматурной сетке при помощи специальных стяжек.
Когда вся необходимая длина будет закреплена по периметру, можно переходить к следующему весьма ответственному этапу – опрессовка. Данный этап представляет собой тестирование готовой системы. Этап опрессовки в общей сложности занимает 24 часа, именно этого времени работы системы в обычном режиме достаточно, чтобы выявить возможные механические повреждения труб и оперативно произвести их ремонт или замену.
После того, как и этот процесс успешно завершится, необходимо залить всю поверхность пола раствором бетона. Стоит отметить, что заливка должна происходить под равномерным давлением, а слой на выходе не должен превышать отметки в 7 сантиметров.
Сразу после полного высыхания бетона можно положить любое выбранное напольное покрытие, однако рекомендуется остановить выбор на линолеуме или плитке, поскольку деревянные покрытия могут быстро утратить свой привлекательный внешний вид под воздействием перепадов температуры.
Сшитый полиэтилен
Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным
Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.
Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена
Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.
При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.
Различают 4 типа сшивки:
- пероксидный;
- силановый;
- азотный;
- радиационный.
Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.
У данного материала есть еще и другие достоинства, в частности:
- Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
- Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
- Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
- Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
- PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
- Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
- Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.
Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.
Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.
Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.
Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.
Металлопластиковые трубы для теплого пола
Изначально трубы для монтажа водяных теплых полов использовали 5-слойные металлопластиковые. При этом именно слой алюминия был сдерживающим для кислорода.
Для тех, кто только начинает монтировать теплые полы, я рекомендую начинать именно с металлопластиковых труб, чтобы потренироваться. Диаметр трубы я рекомендую использовать именно 16 мм. С ней легко работать и в ней меньше всего содержится теплоносителя. Например, в одном метре 16-ой трубы помещается 110 миллилитров воды. А вот в двадцатой уже 180 миллилитров. Увеличение теплоносителя значительное
Ко всему работать 20-ой трубой ой как тяжело. В связи с этим шаг укладки на поворотах составляет до 500 мм. А это, ни в какие расчеты не лезет. Следовательно, если Вы монтируете полы трубами 18-20 размера, то рекомендую вам перейти на 16-ю, не мучить себя и не разводить клиентов на деньги.
Три способа монтажа металлопластиковой трубы теплого пола
Первый способ, это когда металлопластиковые трубы монтируют на теплоизоляцию заводскую со специальными бобышками. Между бобышками вставляют трубу. Поверх монтируют сетку мак и заливают бетоном.
Второй способ — это когда трубу для водяного теплого пола монтируют прямо на полистирол с полиэтиленом, прикручивая трубу крепежной лентой через полистирол к черновой стяжке. Это очень трудоемкая работа. Поверх трубы монтируют сетку мак для усиления стяжки.
И третий способ — это когда стелют сетку мак и на нее монтируют трубу для водяного теплого пола с помощью пластиковых хомутов, и заливают стяжкой. Или для общественных помещений поверх укладывают еще один слой сетки для дополнительного армирования чистовой стяжки.
Сшитый полиэтилен
Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным
Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.
Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб
Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.
При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.
Различают 4 типа сшивки:
- пероксидный;
- силановый;
- азотный;
- радиационный.
Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.
У данного материала есть еще и другие достоинства, в частности:
- Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
- Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
- Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
- Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
- PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
- Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
- Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.
Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 — +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.
Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.
Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.
Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала
Трубы для частного дома
Медные: дорогой вариант, зато очень прочный, с длительным временем служения.
Металлопластиковые: наиболее распространенный вариант для работ этого цикла. Доступная цена, практичность и гибкость материала способствовали популярности продукта.
Пропиленовые: часто используются для укладки теплого пола благодаря низкой стоимости исходного материала.
PEX-трубы: приемлемая цена, хорошая теплопроводность, износостойкость – качества, которые привлекают потребителя
Однако, важно учитывать, что при монтажных работах такие трубы нуждаются в дополнительной жесткой фиксации, иначе труба деформируется.
После того, как выбор труб, подходящих для конструкции теплого пола в вашем доме выполнен, нужно приступать к расчету необходимого количества.
Понадобится
- Миллиметровая бумага
- Карандаш
Схема установки должна содержать информацию об абсолютно всей мебели крупного масштаба, которую планируется использовать в данном помещении. Особого внимания заслуживает способ укладки труб.
Способы
- По спирали
- Змейкой
- Сдвоенной спиралью
По спирали: этот способ обеспечит равномерное распределение тепла по периметру помещения за счет того, что направление трубопровода идет от врезки к центру, затем обратно к коллектору. Нет особых требований, кроме одного: чаще применять крепления.
Змейкой: теплоноситель проходит в помещении с одной стороны, затем продвигается к другой
Важно учитывать, что вода остывает на своем пути, поэтому близкий контур к врезке – самый теплый. Допустимая длина труб — не выше семидесяти метров для максимальной концентрации тепла.
Сдвоенная спираль: технология укладки аналогичная со спиральным типом.
Насколько принципиален правильный выбор труб для теплых полов
Водяная система отопления, когда каналы, по которому циркулирует теплоноситель, укладываются в пол и по ним циркулирует теплая вода, на первый взгляд проста и понятна. Другое дело, как осуществить монтаж трубопровода на подготовленную поверхность, грамотно уложить петли водяного контура, обеспечить прочное соединение труб и соответственно осуществить подключение готовых магистралей к распределительному оборудованию. Здесь возникает много вопросов, на которые следует искать нужные ответы и соответственно, принимать грамотные инженерные решения.
На теплый пол в домашних условиях могут возлагаться разные задачи. Некоторые предпочитают использовать подобный вариант обогрева на ограниченных участках жилых помещений. Другие ставят перед теплыми полами масштабные задачи – обогрев всей жилой площади объекта. Труба для теплого пола в этом случае играет едва ли не решающую роль. Качество трубы, ее прочность и надежность являются главными условиями эффективной работы отопительной системы, тем более, когда речь идет о большой длине водяных контуров.
В настоящее время рынок расходных материалов для систем отопления довольно разнообразен. В торговой сети можно увидеть расходные материалы, специально рассчитанные для монтажа в пол, отличающиеся способом изготовления и составом. На первый взгляд, только стоимость материалов может стать решающей в плане выбора, однако на самом деле, к вопросу выбора водяной магистрали следует отнестись внимательнее. Существует ряд критериев, по которым следует выбирать расходный материал для отопительных контуров греющих полов».
Среди наиболее важных критериев, следует отметить следующие аспекты:
- сечение водяного канала не должно превышать 16 мм, учитывая толщину стяжки;
- все расходные материалы должны быть маркированы соответствующим образом, рассчитанные для использования в низкотемпературных системах обогрева;
- способность трубы выдерживать значительные перепады рабочего давления теплоносителя в системе;
- технологическая устойчивость материала к высоким температурам;
- устойчивость трубопровода к механическим воздействиям и реакция материала на нагрев;
- удобство в эксплуатации, включая осуществление текущего и аварийного ремонта.
В большинстве случаев сегодня отдается предпочтение работам с металлопластиковыми и полимерными трубами, в основе которых лежит сшитый полиэтилен. Такие материалы уже прошли проверку на практике и служат в качестве основных элементов трубопроводов систем отопления не один год и в самых разных условиях.
При желании и при финансовых возможностях можно сделать ставку на медный трубы, но в данном случае теплый пол для вас станет золотым, в прямом смысле слова. Теплый пол, в котором труба является основным рабочим элементом, может иметь различную длину. Делать напольный обогрев во всем доме, используя дорогостоящий расходный материал, занятие неблагодарное. Медные трубопроводы подойдут для монтажа водяного контура в ванной комнате или на кухне. Использовать медные магистрали в других целях — напрасная трата средств.
Каждый вид магистральных водяных контуров, используемых в отопительных системах греющих полов, имеет свои технологические характеристики. Соответственно, трубопроводы в таком ситуации обладают различными техническими параметрами и отличаются условиями монтажа.
Какие существуют варианты при выборе оптимального расходного материала для теплых полов? Разберемся подробнее
Монтаж водяного теплого пола собственноручно
После того как Вы закупили материалы, можно приступать к монтажу.
Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта
Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:
2.1. Очистка основания
2.1.1. Бетонный пол
Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.
2.1.2. Деревянный пол
Просто очистить поверхность от крупного мусора.
2.2. Утепление основания
2.2.1. Бетонное
В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:
Видео монтажа утеплителя к бетонному основанию
2.2.2. Деревянное
Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.
2.3. Монтаж демпферной ленты
Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.
2.3.1. Бетонная или кирпичная стена
Видео монтажа демпферной ленты к бетонной или кирпичной стене
Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.
2.3.2. Деревянная, гипсокартонная, стена со штукатуркой
Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой
В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.
2.4. Арматурная сетка
Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.
Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.
Видео монтажа арматурной сетки
2.5. Крепления для трубы
Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.
Об этом уже говорилось в пункте
Крепежные элементы для трубы
2.6. Укладка трубы
Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:
- двойной спиралью (рис.1);
- змейкой (рис.2);
- двойной змейкой (рис.3).
Схемы укладки трубы теплого пола
Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.
К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).
Начинать монтаж рекомендуем с самых дальних от коллектора контуров!
Видео укладки трубы водяного контура
2.7. Монтаж коллектора
Коллектор обычно монтируется в специальный шкаф и на стену.
2.7.1. Сборка коллектора
Для начала надо собрать коллектор и закрепить его на месте.
Видео-инструкция по сборке коллектора
2.7.2. Обвязка коллектора
После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.
Видео по обвязке коллектора водяного пола
2.7.3. Опрессовка системы
После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.
Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.
Видео-инструкция по заполнению водяного теплого пола теплоносителем
После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

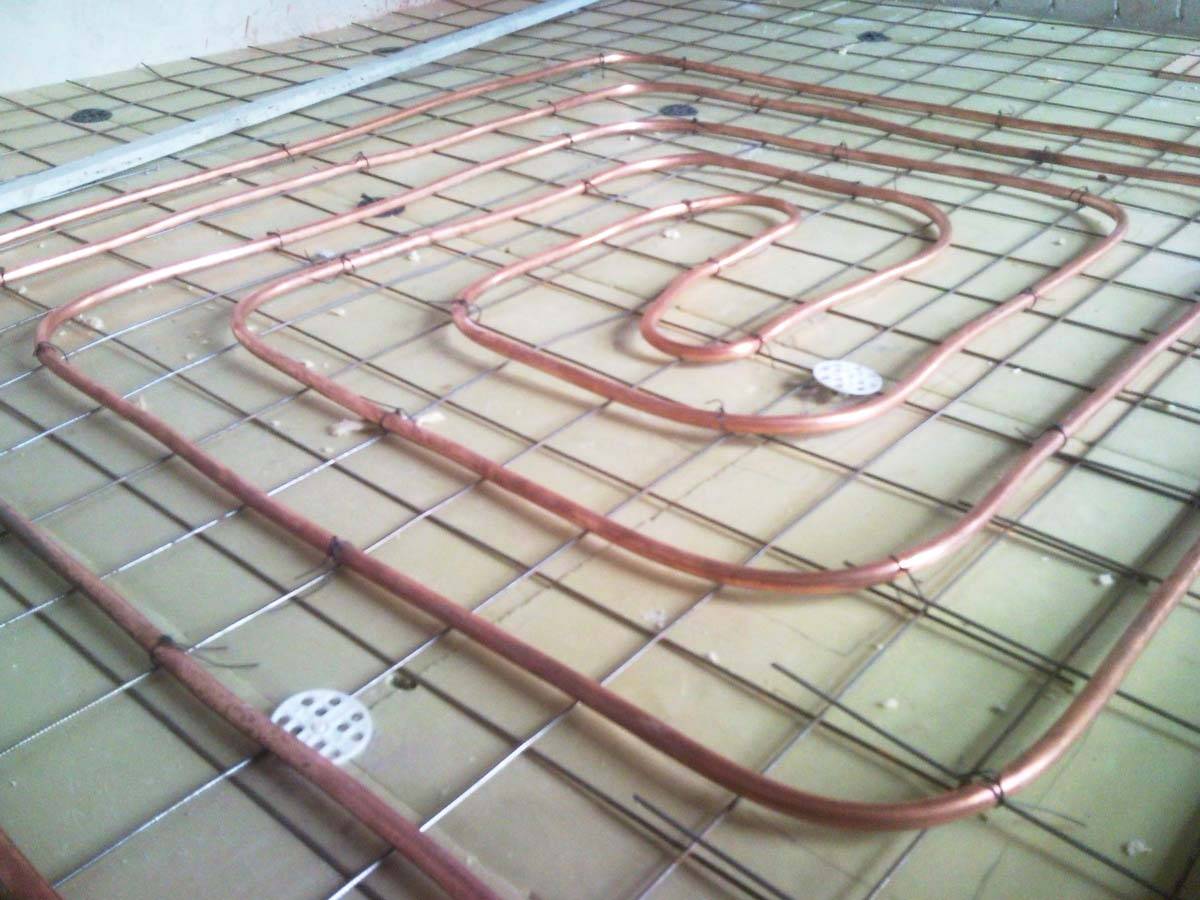

Трубы из меди для теплого пола
Безусловно, отвечая на вопрос какие трубы для водяного теплого пола лучше — медные трубы будут считаться наилучшим вариантом. Медь долговечна (прослужит не один десяток лет), имеет высокую теплопроводность, а значит и теплоотдачу, что является решающим значением для теплого пола. Но существует несколько недостатков. Наверное, главный из них, который может сыграть не в пользу выбора меди – это цена. Медные трубы значительно дороже труб из других материалов. Кроме того, из-за сложностей в монтаже, произвести укладку медного пола может только специалист с профессиональным оборудованием. Что также повышает итоговую стоимость пола.
Выбор труб для теплого пола
В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.
В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:
- Металлопластик
- Сшитый полиэтилен
- Полипропилен
- Медь
Металлопластик
Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:
- Длительный эксплуатационный срок
- Способны противостоять различным нагрузкам
- Не теряют своей структуры в процессе нагрева
- Легкий вес
Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:
- Внутри и снаружи – полиэтиленовое защитное покрытие
- Средний слой – алюминиевая фольга
- Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом
Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.
Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.
В качестве соединений используют различные фитинги и прочую трубную арматуру.
Средняя цена по рынку – 1-2 у. е. за метр.
Сшитый полиэтилен
Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.
Видео демонстрация
Полиэтиленовые трубы могут обрабатывать несколькими методами:
- Электронное облучение в магнитных полях – плотность сшивки достигает 60%
- Пероксидом – плотность сшивки достигает 75%
- Силаном (газ) – плотность сшивки достигает 65%
Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.
Соединение труб из сшитого полиэтилена занимает считанные минуты:
- Специальное кольцо надевают на один конец трубы
- Затем он расширяется с использованием специализированного инструмента
- Внутрь устанавливается фитинг и зажимается верхнее кольцо
Средняя стоимость по рынку – 4-5 $ за метр.
Полипропилен
Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.
Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.
Средняя стоимость по рынку – 1.5-2 $ за метр.
Медь
Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.
Однако имеются отрицательные стороны, которые необходимо обязательно учесть:
- Прокладка труб требует специального оборудования и определенных навыков
- Медь – металл, следовательно, она подвержена коррозии
Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.
Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.
Средняя стоимость по рынку – 7-15 $ за килограмм.
